Реферат



Изобретение относится к испытательной технике и может быть использовано для испытаний коленчатых валов на статическую и усталостную прочность. Цель изобретения - повышение надежности и достоверности испытаний. Коленчатый вал (В) 7 установлен в полости 10 разъемного корпуса (К) 11 посредством разъемных зажимных элементов 8, контактирующих с внутренней поверхностью К 11 и коренными шейками В 7. Активный захват в виде разъемного фланца 14 соединен с рычагом 15. К рычагу 15 присоединена скалка 17, связанная через шарниры 25, тягу 19 и измеритель 6 нагрузки с нагружателем 5. Стенд снабжен устройством 3 для осевого перемещения В 7. Поверхность разъема расположена в плоскости , проходящей через ось коренных шеек и ось нагружателя 5. Между коренными шейками и зажимными элементами 8 могут быть размещены сменные втулки 9. Стенд позволяет последовательно испытывать все шатунные шейки коленчатого вала. 4 з.п.ф-лы, 3 ил. И

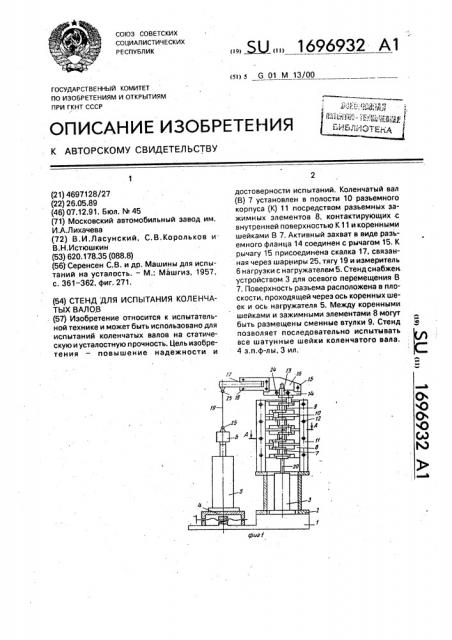

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) s G 01 M 13/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

Г

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

° а

ЪФ (21) 4697128/27 (22) 26.05.89 (46) 07.12.91. Бюл. М 45 (71) Московский автомобильный завод им.

И.А.Лихачева (72) В.И.Ласунский, С.В.Корольков и

В. Н, Истюш кин (53) 620.178.35 (088.8) (56) Серенсен С.B. и др. Машины для испытаний на усталость. — M.: Машгиэ, 1957, с. 361-362, фиг. 271. (54) СТЕНД ДЛЯ ИСПЫТАНИЯ КОЛЕНЧАTbIX ВАЛОВ (57) Изобретение относится к испытательной технике и может быть использовано для испытаний коленчатых валов на статическую и усталостную прочность. Цель изобретения — повышение надежности и. Ж 1696932 А1 достоверности испытаний. Коленчатый вал (В) 7 установлен в полости 10 разъемного корпуса (К) 11 посредством разъемных зажимных элементов 8, контактирующих -с внутренней поверхностью К 11 и коренными шейками В 7. Активный захват в виде разьемного фланца 14 соединен с рычагом 15. К рычагу 15 присоединена скалка 17, связанная через шарниры 25, тягу 19 и измеритель

6 нагрузки с нагружателем 5. Стенд снабжен устройством 3 для осевого перемещения В

7, Поверхность разъема расположена в плоскости, проходящей через ось коренных шеек и ось нагружателя 5. Между коренными шейками и зажимными элементами 8 могут быть размещены сменные втулки 9. Стенд позволяет последовательно испытывать все шатунные шейки коленчатого вала, 4 э.п.ф-лы, 3 ил.

1696932

Изобретение относится к испытательной технике и может быть использовано для испытаний коленчатых валов на статическую и усталостную прочность, Цель изобретения — повышение надежности и достоверности испытаний.

На фиг, 1 показан стенд при испытании первой шатунной шейки, общий вид; на фиг.

2 — то же, при испытании последней шатунной шейки; на фиг. 3 — сечение А — А на фиг.

1, Стенд состоит из основания 1, на котором размещена опора 2 устройства 3 для осевого перемещения коленчатого вала, подвижной опоры 4, нагружателя 5 с измерителем 6 нагрузки..Испытуемый коленчатый, вал 7 установлен на коренных шейках в зажимных элементах 8 (пассивных захватах) посредством разрезных тонкостенных втулок 9 во внутренней полости 10 разъемного корпуса 11, стянутого болтами 12. На крайней коренной шейке 13 установлен разъемный зажимной фланец 14 (активный захват), к которому болтами присоединен рычаг 15 с внутренней цилиндрической полостью 16 и скалкой 17, скрепленной болтами 18, Скалка 17 соединена через шарнирную тягу 19 и измеритель 6 нагружателем 5. Через рабочий орган 20 коленчатый вал взаимодействует с устройством 3. Разъемный корпус 11 состоит из. двух частей; объемной 21 и неподвижной 22, Неподвижная часть 22 прикреплена к опоре 2 болтами. Между объемной 21I и неподвижной 22 частями корпуса 11 имеется зазор. Такай же зазор имеется между частями зажимных элементов 8 и втулок 9. При размещении коленчатого вала 7 в стенде эти зазоры совмещаются в одной плоскости, а выступающие части коленчатого вала 7 (щеки„шатунные шейки и пр.) располагаются в выточках 23, наружная поверхность которых охватывает эти выступающие части с зазором. Коренную шейку

13 коленчатого вала 7 закрепляют с натягом разрезным зажимным фланцем 14 с помощью болтов 24 и ориентируют ось паза эажимных фланцев так, чтобы она совпадала с осью зазора между объемной 21 и неподвижной 22 частями корпуса 11, а линия действия силы, создаваемой нэгружателем

5, располагалась в плоскости, проходящей через оси вращения коленчатого вала 7, оси сферических шарниров 25 тяги 19 и измерителя 6 силы, с отклонениями, допустимыми по условиям испытаний.

Стенд работает следующим образом.

Перед испытаниями на коленчатый вал

7 устанавливают цилиндрические зажимные элементы 8 с разрезными сменными втулками 9, ориентируют оси их зазоров с плоскостью испытательного изгибающего момента, размещают шатунную шейку и противовесы в цилИндрической выточке 23.

Одновременно на первую коренную шейку

13 устанавливают разъемный зажимной фланец 14, ориентируют ось паза в плоскости изгиба и закрепляют его болтами с натягом по поверхности этой шейки 13. К фланцу

14 с помощью болтов подсоединяют рычаг

10 15, размещая в случае необходимости в полости 16 шатунную шейку и противовесы, затем устанавливают разьемные зажимные элементы 8 во внутреннюю полость 10 кор15

50 пуса 11 с ослабленными болтами 12 зажимного устройства. С помощью устройства 3 устанавливают коленчатый вал 7 относительно корпуса 11 в положение, позволяющее подсоединить тягу 19, зажимы 12, регулируют длину скалки 17.

Нагружатель 5 устанавливают в необходимом положении при помощи подвижной опоры 4 и соединяют шарнирную тягу 19 со скалкой 17, После этого производят нагружение изгибающим моментом испытуемого коленчатого вала, передавая усилие от нагружэтеля 5 к неподвижному корпусу 11 через измеритель 6, тягу 19, шарниры 25, рычаг 15, фланец 14, испытуемый участок коленчатого вала, сменные втулки 9 и зажимные элементы 8. После разрушения нагруженной части коленчатого вала 7 ее отсоединяют от эажимных фланцев 14, а оставшуюся часть подготавливают к новым испытаниям. Для этого ослабляют болты 12 зажимного устройства и перемещают оставшуюся часть коленчатого вала относительно неподвижного корпуса 11 с помощью устройства 3 на высоту, позволяющую подсоединить крайнюю шейку к ориентированному зажимному фланцу, затягивают болты

12 зажимного устройства и производят испытания вновь.

Сменные разрезные тонкостенные втулки 9 изготавливают так, что внутренний диаметр их меньше диаметра коренной шейки коленчатого вала, а наружный диаметр больше внутреннего диаметра зажимных элементов, обеспечивая таким образом контакт по всем взаимноприлегающим поверхностям. Поэтому перед установкой на стенд коленчатый вал промеряют и подбирают соответствующий размер втулки. Диаметр цилиндрической выточки 23, диаметр внутренней полости 16 рычага 15 и внутренний диаметр зажимных элементов 8 выполняют таким образом, чтобы охватить несколько типоразмеров коленчатых валов.

Стенд позволяет последовательно испытывать все шатунные шейки коленчатого вала, определяя самую слабую из них.

1696932

Формула изобретения

1. Стенд для испытания коленчатых валов, содержащий основание, установленный на основании нагружатель, активные и пассивные захваты, рычаг, передающий усилие от нагружателя на активный захват, измеритель нагрузки, отличающийся тем, что, с целью повышения надежности и достоверности испытаний, он снабжен устройством для осевого перемещения коленчатого вала, пассивный захват выполнен в виде разъемного корпуса, снабженного полостью, внутри которой размещены разъемные зажимные элементы, контактирующие с внутренней поверхностью корпуса и коренными шейками коленчатого вала, при этом поверхность разъема корпуса расположена в плоскости, проходящей через ось коренных шеек коленчатого вала и ось нагружателя, 5 2.Стендпоп.1,отличающийся тем, что между коренными шейками и разьемными зажимными элементами размещены разрезные сменные втулки.

3. Стенд по и. 1, от л и ч а ю шийся

10 тем, что он снабжен устройством для изменения плеча приложения силы.

4. Стенд по и. 1, отличающийся тем, что разъемные зажимные элементы выполнены с выточками, 15 5, Стенд по и. 1, отличающийся тем, что полость выполнена цилиндрической.

1696932
