Зубчатая коническая передача

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению . Цель изобретения - упрощение регулирования зубчатого зацепления. В зубчатой конической передаче, включающей подвижные в осевом направлении пересекающиеся валы 1 и 2, зубчатый конические колеса 3 и 4, радиально-упорные подшипники 5 и 6, установленные в подвижном стакане 8, крышки 11, регулировочные прокладки 12 и крепежные элементы 9, резьбовые стержни 10 с упорами 13, исключена разборка узла для установки прокладок 12 для фиксации стаканов 8, что повышает удобство в обслуживании и упрощает регулировку зацепления . 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 F 16 Н 1/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4745376/28 (22) 30.10.89 (46) 15.12.91. Бюл. М 46 (75) Г.А.Спирин и Н.А.Дудин (53) 621.833 (088Я) (56) Орлов П.И. Основы конструирования.

М.: Машиностроение. Т. 2, 1977, с. 38, рис.

30е. (54) ЗУБЧАТАЯ КОНИЧЕСКАЯ ПЕРЕДАЧА (57) Изобретение относится к машиностроеwe. Цель изобретения — упрощение регулирования зубчатого зацепления. В зубчатой

8, Ы„„1698531 А1 конической передаче, включающей подвижные в осевом направлении пересекающиеся валы 1 и 2, зубчаты е конические колеса 3 и

4, радиально-упорные подшипники 5 и 6, установленные в подвижном стакане 8, крышки 11, регулировочные прокладки 12 и крепежные элементы 9, резьбовые стержни

10 с упорами 13, исключена разборка узла для установки прокладок 12 для фиксации стаканов 8, что повышает удобство в обслуживании и упрощает регулировку зацепления. 2 ил.

1698531

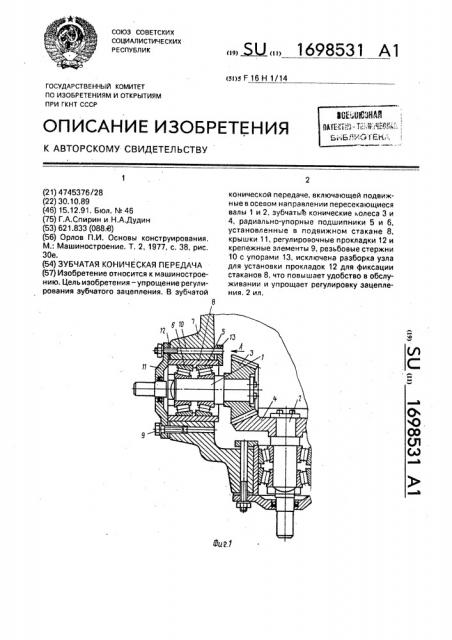

Изобретение относится к машиностроению и может быть использовано при сборках редукторов в различных приводах и передачах, Цель изобретения — упрощение регули- 5 рования конического зубчатого зацепления за счет исключения необходимости разборки узла регулирования для установки регу. лировочных прокладок, На фиг. 1 изображена зубчатая кониче- 10, ская передача, общий вид; на фиг. 2 — вид А на фиг. 1.

Зубчатая коническая передача содержит валы 1 и 2 с пересекающимися осями, на которых закреплены зубчатые кониче- 15 ские колеса 3 и 4 и установлены роликовые радиально-упорные подшипники 5 и 6, которые размещены в корпусе 7 в стаканах 8. На

: корпусе 7 установлены при помощи крепежных элементов 9 и резьбовых стержней 10 20 крышки 11. Между плоскостью корпуса 7 и плоскостями крышек 11 установлены регулировочные прокладки 12. Стаканы 8 расположены с возможностью взаимодействия .своими торцами с упорами 13, закреплен- 25 ными на концах резьбовых стержйей 10, с одной стороны, и плоскостями крышек 11, с другой стороны. Стаканы 8 установлены в корпусе 7 с возможностью осевого переме-. щения, а валы 1 и 2 вместе с подшипниками 30

5 и 6 и зубчатыми коническими колесами 3 и 4, в свою очередь, имеют воэможность

- осевого перемещения относительно стаканов 8.

Работа передачи осуществляется следу- 35 ющим образом.

При установке зубчатых конических колес 3 и 4 сначала регулируют предварительный натяг подшипников 5 и 6. При отрегулированных подшипниках 5 и 6 регу- 40 лирование зацепления производят без разборки узла, Сначала определяют боковой зазор между зубьями зубчатых колес 3 и 4, Затем перестановкой регулировочных прокладок 12 из-под крышек 11 производят установку необходимого бокового зазора и производят регулирование пятна контакта зацепления осевым перемещением зубчатых колес 3 и 4.

После получения нормального пятна контакта производят крепление крышек 11 с помощью крепежных элементов 9 и затягиванием резьбовых стержней 10. При этом упоры 13 установятся относительно торцов стаканов 8, окончательно зафиксировав последние от продольных перемещений в обе стороны, так как стаканы 8 оказываются зажатыми между плоскостями крышек 11 и упорами 13.

Формула изобретения

Зубчатая коническая передача, содержащая корпус, размещенные в нем с возможностью осевого перемещения стаканы, установленные в них на подшипниках с возможностью осевого перемещения валы с пересекающимися осями, закрепленные на них конические зубчатые колеса, крышки с крепежными элементами и регулировочные прокладки, о тл и ч а ю щ а я с я тем, что, с целью упрощения регулирования зубчатого зацепления, по крайней мере один из крепежных элементов каждой крышки выполнен в виде резьбового стержня, на одном конце которого оппозитно крышке закреплен упор с возможностью взаимодействия с торцом стакана, а регулировочные прокладки установлены между плоскостями корпуса и крышки, установленной с возможностью взаимодействия с другим торцом стакана.
