Устройство для измерения деформаций

Устройство для измерения деформаций

Иллюстрации

Показать все

Реферат



Изобретение относится к тензометрии и может быть использовано для измерения статикодинамических деформаций в элементах конструкций. Цель изобретения - повышение точности, что достигается использованием общего источника 3 для питания обоих тензорезистороа 1 и 2. Дифференциальный усилитель 4 с двумя входами и общей шиной, соединенными соответственно с двумя крайними и средней точкой цепи, из двух последовательно соединенных тензорезисторов 1 и 2, воспринимает изменение падения напряжения на каждом из тензорезисторов 1 и 2, вызванное деформацией одного и того же вида - растяжения или сжатия. Питание цепи от общего источника 3 стабилизированного тока позволяет частично компенсировать погрешности, вызванные шумовым изменением сопротивления тензорезисторов от температуры. Упрощается наладка аппаратуры Устройство позволяет измерять высокоскоростные пластические деформации. 1 ил сл с

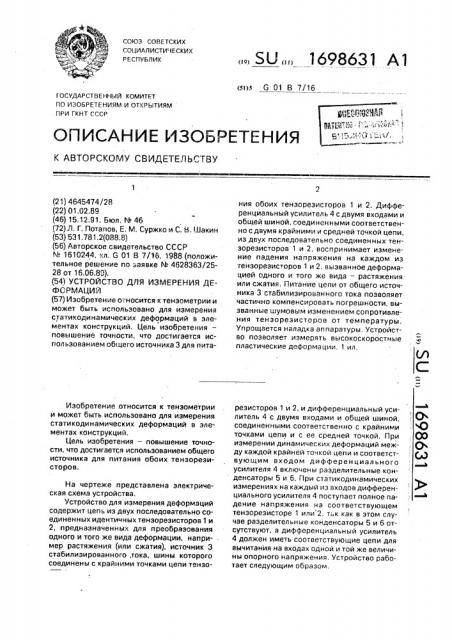

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (и)з 6 01 В 7/16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

Г1РИ ГКНТ СССР

ОГ1ИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (Л

С: (21) 4645474/28 (22) 01.02.89 (46) 15,12.91, Бюл. KL 46 (72) Л. Г. Потапов, Е, М. Суржко и С. В, Шакин (53) 531,781.2(088.8) (56) Авторское свидетельство СССР

N 1610244, кл. 6 01 В 7/16, 1988 (положительное решение по заявке М 4628363/2528 от 16.06.89). (541 УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ДЕФСРМАЦИАГ (57) Изобретение относится к тенэометрии и может быть использовано для измерения статикодинамических деформаций в элементах конструкций, Цель изобретения— повышение точности, что достигается использованием общего источника 3 для питаИзобретение относится к тензометрии и может быть использовано для измерения статикодинамических деформаций в элементах конструкций.

Цель изобретения — повышение точности, что достигается использованием общего источника для питания обоих тензорезисторов, На чертеже представлена электрическая схема устройства.

Устройство для измерения деформаций содержит цепь из двух последовательно соединенных идентичных тензорезисторов 1 и

2, предназначенных для преобразования одного и того же вида деформации, например растяжения (или сжатия), источник 3 стабилизированного, тока, шины которого соединены с крайними точками цепи тензо„„SU „„ 1698631 А1 ния обоих тензорезисторов 1 и 2. Дифференциальный усилитель 4 с двумя входами и общей шиной, соединенными соответственно с двумя крайними и средней точкой цепи, из двух последовательно соединенных тензорезисторов 1 и 2, воспринимает изменение падения напряжения на каждом из тензореэисторов 1 и 2, вызванное деформацией одного и того же вида — растяжения или сжатия, Питание цепи от общего источника 3 стабилизированного тока позволяет частично компенсировать погрешности, вызванные шумовым изменением сопротивления тензорезисторов оТ температуры.

Упрощается наладка аппаратуры. Устройство позволяет измерять высокоскоростные пластические деформации. 1 ил. резисторов 1 и 2, и дифференциальный усилитель 4 с двумя входами и общей шиной. соединенными соответственно с крайними точками цепи и с ее средней точкой. При измерении динамических деформаций между каждой крайней точкой цепи и соответствующим входом дифференциального усилителя 4 включены разделительные конденсаторы 5 и 6. При статикодинамических измерениях на каждый из входов дифференциального усилителя 4 поступает полное падение напряжения на соответствующем тензореэисторе 1 или 2, тьк как в этом случае разделительные конденсаторы 5 и 6 отсутствуют, а дифференциальный усилитель

4 должен иметь соответствующие цепи для вычитания на входах одной и той же величины опорного напряжения. Устройство работает следующим образом.

1698631

Составитель Н.l имошенко

Редактор В.Фельдман Техред lA.Моргентал Корректор M.лароши

Заказ 4384 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Тенэореэисторы 1 и 2 закрепляют на поверхности исследуемого объекта так, чтобы они воспринимали один и тот же вид деформации, например растяжение. При подаче на цепь тензорезисторов 1 и 2 стабилизированного тока от источника 3 падение напряжения на тензорезисторах 1 и 2 поступает на дифференциальные входы усилителя 4, причем изменения этого напряжения под действием деформации на входах происходит с противоположными знаками.

Что касается внутреннего теплового шума тензорезисторов 1 и 2, то он частично компенсируется, так как фазы получаемых случайных широкополосных сигналов, также изменяются во времени случайным образом.

Использование предлагаемого устройства для измерения деформаций позволяет упростить обслуживание, так как отпадает необходимость в регулировке токов, протекающих через тензореэисторы 1 и 2, при питании их от двух независимых источников тока, При использовании разделительных конденсаторов 5 и 6 устройство позволяет

5 измерять высокоскоростные пластические деформации, например, при взрыве, Формула изобретения

Устройство для измерения деформаций, содержащее цепь из двух по10 следовательно соединенных идентичных тензорезисторов, предназначенных для преобразования одного и того же вида деформации, дифференциальный усилитель с двумя входами и общей шиной, соединен15 ными соответственно с двумя крайними и средней точкой цепи, и источник тока, одна шина которого соединена с одной из крайних точек цепи, от л и ч а ю ще е с я тем, что, с целью повышения точности, другая

20 шина источника соединена с другой крайней точкой той же цепи.
