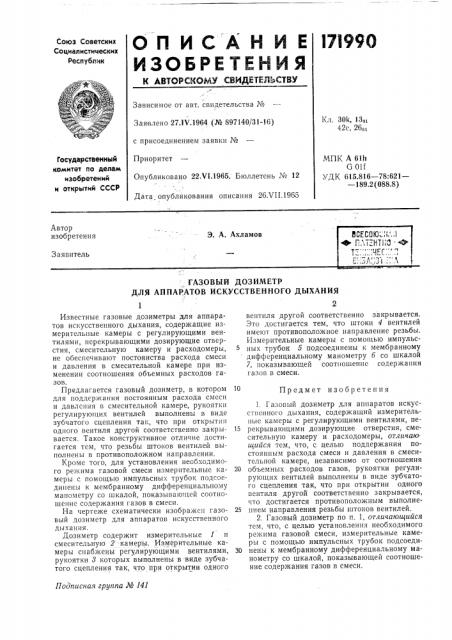

Оп ИСА Н И Е

ИЗОБРЕТЕНИ Я

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 27.1U;1964 (¹ 897140/31-16) Кл. 30k, 1Зн

42е, 26„ с присоединением заявки №

Приоритет

Опубликовано 22,U1.1965. Бюллетень № 12

Дата опубликования описания 26Л Н.1965

Государственный комитет по делам изобретений и открытий СССР

МПК А 61h

G0И

УДК 615.816 — 78:621— — 189.2 (088.8) Автор изобретения

Э. А. Ахламов

Заявитель

ГАЗОВЫЙ ДОЗИМЕТР

ДЛЯ АППАРАТОВ ИСКУССТВЕННОГО ДЫХАНИЯ вентиля другой соответственно закрывается.

Это достигается тем, что штоки 4 вентилей имеют противоположное направление резьбы.

Измерительные камеры с помощью импульсных трубок 5 подсоединены к мембранному дифференциальному манометру 6 со шкалой

7, показывающей соотношение содержания газов в смеси.

1. 1 à"-овый дозиметр для аппаратов искусственного дыхания, содержащий измерительные камеры с регулирующими вентилями, пе15 рекрывающими дозирующие отверстия, смесительную камеру и расходомеры, отличаю. щийся тем, что, с целью поддержания постоянным расхода смеси и давления в смесительной камере, независимо от соотношения

20 объемных расходов газов, рукоятки регулирующих вентилей выполнены в виде зубчатого сцепления так, что при открытии одного вентиля другой соответственно закрывается, что достигается противоположным выполне25 пнем направления резьбы штоков вентилей.

2. Газовый дозиметр по и. 1, отличающийся тем, что, с целью установления необходимого режима газовой смеси, измерительные камеры с помощью импульсных трубок подсоеди30 иены к мембранному дифференциальному манометру со шкалой, показывающей соотношение содержания газов в смеси.

Подписная гругггга № 141

Известные газовые дозиметры для аппаратов искусственного дыхания, содержащие измерительные камеры с регулирующими вентилями, перекрывающими дозирующие отверстия, смесительную камеру и расходомеры, не обеспечивают постоянства расхода смеси и давления в смесительной камере при изменении соотношения объемных расходов газов.

Предлагается газовый дозиметр, в котором для поддержания постоянным расхода смеси и давления в смесительной камере, рукоятки регулирующих вентилей выполнены в виде зубчатого сцепления так, что при открытии одного вентиля другой соответственно закрывается. Такое конструктивное отличие достигается тем, что резьбы штоков вентилей выполнены в противоположном направлении.

Крогле того, для установления необходимого ре>кима газовой смеси измерительные камеры с помощью импульсных трубок подсоединены к мембранному дифференциальному манометру со шкалой, показывающей соотношение содержания газов в смеси.

На чертеже схематически изображен газовый дозиметр для аппаратов искусственного дыхания.

Дозиметр содержит измерительные 1 и смесительную 2 камеры. Измерительные камеры снабжены регулирующими вентилями, рукоятки 8 которых выполнены в виде зубчатого сцепления так, что при открытии одного

Предмет изобретения

171990

Составитель Н. Эскин

Редактор Б. А. Шнейдерман Тсхред Т, П. Курилко Корректор AL И, Козлова

Заказ 1629у14 Тпрагк 425 Формат бум. 60>(90 /z Объем О,!б нзд. л. Цена 5 кон.

Ц1-1ИИПИ Государственного комитета по делам изобретений н открытий СССР

Москва, LLemp, пр. Серова, д. 4

Типография, пр. Сапунова, 2
