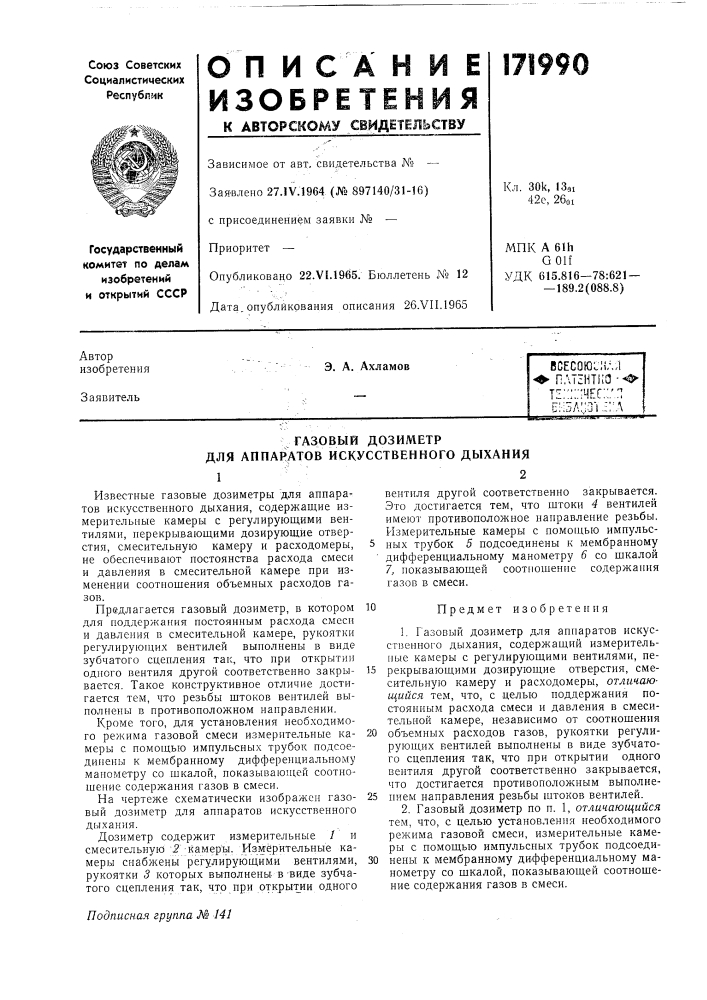

Иллюстрации к патенту 171990

Газовый дозиметр для аппаратов искусственного дыхания12известные газовые дозиметры для аппаратов искусственного дыхания, содержащие измерительные камеры с регулирующими вентилями, перекрывающими дозирующие отверстия, смесительную камеру и расходомеры, не обеспечивают постоянства расхода смеси и давления в смесительной камере при изменении соотношения объемных расходов газов.предлагается газовый дозиметр, в котором для поддержания постоянным расхода смеси и давления в смесительной камере, рукоятки регулирующих вентилей выполпены в виде зубчатого сцепления так, что при открытии одного вентиля другой соответственно закрывается. такое конструктивное отличие достигается тем, что резьбы штоков вентилей выполнены в противоположном направлении.кроме того, для установления необходимого режима газовой смеси измерительные камеры с помощью импульсных трубок подсоединены к мембранному дифференциальному манометру со шкалой, показываюи1,ей соотношение содержания газов в смеси.на чертеже схематически изображен газовый дозиметр для аппаратов искусственного дыхания.дозиметр содержит измерительные / и смесительную '2-камеръ!. измерительные камеры снабжены регулирующими вентилями, рукоятки 3 которых выполнены, в-виде зубчатого сцепления так, что при открытии одного1.газовый дозиметр для аппаратов искусственного дыхания, содержащий измерительные камеры с регулирующими вентилями, пе-15 рекрывающими дозирующие отверстия, смесительную камеру и расходомеры, отличающийся тем, что, с целью поддержания постоянным расхода смеси и давления в смесительной камере, независимо от соотношения20 объемных расходов газов, рукоятки регулирующих вентилей выполнены в виде зубчатого сцепления так, что при открытии одного вентиля другой соответственно закрывается, что достигается противоположным выполне-25 нием направления резьбы штоков вентилей.2.газовый дозиметр по п. 1, отличающийся тем, что, с целью установления необходимого режима газовой смеси, измерительные камеры с помощью импульсных трубок подсоеди-
