Конвейерная лента

Конвейерная лента

Иллюстрации

Показать все

Реферат



Изобретение относится к конвейерным лентам. Цель изобретения - уменьшение трудоемкости разделки ленты пристыковке и ремонте. Конвейерная лента включает обкладки 1 и 3 , нижнюю прокладку 4 с нитями основы и утка, верхнюю прокладку 5 с боковыми группами нитей 6 основы и дополнительным слоем нитей 7 основы. Слой нитей 7 основы уложен спиралеобразно вдоль продольной оси ленты и расположен в верхней прокладке 5 между нитями 6. Кроме того, нити 7 соединены с нитями 6 посредством перевязочных нитей 8. При стыковке или ремонте ленты ее быстро разделывают за счет выдергивания нитей 6 и затем нитей 7. В такой ленте обеспечиваются необходимые ей прочность и жесткость при возможности быстрой разделки. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю В 65 G 15/32

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4725207/03 (22) 02.08.89 (46) 07,04.92. Бюл. hL 13 (75) В.И.Боровлев (53) 621.867,2 (088.8) (56) Патент ФРГ

М 2229496, кл. В 65 G 15/34, опублик, 1974.

Авторское свидетельство СССР

RL 1661083, кл. В 65 G 15/32, 1989. (54) КОНВЕЙЕРНАЯ ЛЕНТА (57) Изобретение относится к конвейерным лентам. Цель изобретения — уменьшение трудоемкости разделки ленты при стыковке и ремонте. Конвейерная лента включает об„„Я3 „„1724528 А1 кладки 1 и 3, нижнюю прокладку 4 с нитями основы и утка, верхнюю прокладку 5 с боковыми группами нитей 6 основы и дополнительным слоем нитей 7 основы. Слой нитей

7 основы уложен спиралеобразно вдоль продольной оси ленты и расположен в верхней прокладке 5 между нитями 6. Кроме того, нити 7 соединены с нитями 6 посредством перевязочных нитей 8. При стыковке или ремонте ленты ее быстро разделывают за счет выдергивания нитей 6 и затем нитей

7. В такой ленте обеспечиваются необходимые ей прочность и жесткость при возможности быстрой разделки. 1 ил.

1724528

45

Составитель Г. Петрова

Техред М.Моргентал Корректор О. Кундрик

Редактор Н. Тупица

Заказ 1142 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101

Изобретение относится к транспортному оборудованию. а именно к конвейерным лентам.

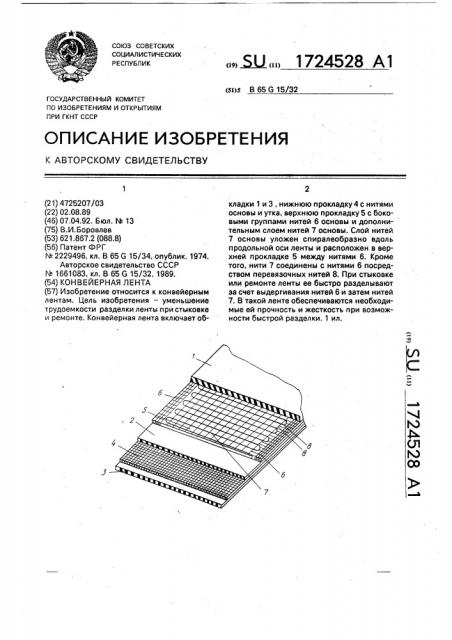

Цель изобретения — уменьшение трудоемкости разделки ленты при стыковке и ремонте, На чертеже показана конвейерная лента, поперечное сечение.

Конвейерная лента состоит иэ рабочей обкладки 1 (резиновой или поливинилхлоридной), как правило в 1,5-2,0 раза более толстой чем нерабочая обкладка, прослойки

2 (иэ тех же материалов) и нерабочей обкладки 3. Между нерабочей обкладкой 3 и прослойкой 2 размещается нижняя тканевая прокладка 4, в которой расположены все нити основы ленты, а также половина нитей утка. Верхняя прокладка 5 (с половиной нитей утка) и с боковыми группами высокопрочных нитей 6 основы размещается между рабочей обкладкой 1 и прослойкой 2, Между группами нитей 6 основы размещается дополнительный слой нитей, выполненный в виде уложенной спиралеобразно вдоль оси ленты высокопрочной непрерывной нити 7. Высокопрочные нити 7 и продольные нити 6 соединены между собой перевязочными нитями 8, которые имеют малую толщину и низкую прочность, обеспечивающую вырыв нити из резины и этих нитей вручную, Тяговые усилия в ленте передаются нижней прокладкой 4, как в однопрокладочных лентах. Ударные усилия и

5 усилия поперечного растяжения воспринимают обе прокладки 4 и 5. По обеспечению поперечной жесткости лента работает аналогично двухпрокладочной.

При стыковке или ремонте ленты ее раз10 делка осуществляется быстро за счет выдергивания сначала нитей 6, а затем нитей 7, при этом резиновые перемычки и нити 8 разрушаются. Это позволяет уменьшить трудоемкость работ при ремонте и стыковке

15 ленты, Формула изобретения

Конвейерная лента, включающая обкладки, нижнюю прокладку с нитями основы и утка, верхнюю прокладку с боковыми груп20 пами нитей основы и дополнительный слой нитей основы, уложенный спиралеобразно вдоль продольной оси ленты, о т л и ч а ющ а я с я тем, что, с целью уменьшения трудоемкости разделки ленты при стыковке

25 и ремонте, дополнительный слой нитей расположен в верхней прокладке между боковыми группами нитей основы и соединен с последними посредством перевязочных ни30 тей.
