Реферат



Изобретение относится к рельсовым путям . Цель изобретения - повышение эффективности . Рельсовое стыковое соединение содержит расположенные по обе стороны от рельсов 1 стыковые накладки 3, соединительные пальцы 4, пропущенные сквозь соосные отверстия в шейках рельсов 1 и в накладках 3. На наружной поверхности стержня пальца 4 выполнены канавки 5. Фиксаторы пальцев 4 выполнены в виде U- образного клина. На палец 4 надевается упругая разрезная шайба 10. 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51>5 Е 01 В 11/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4786041/11 (22) 29;01.90 (46) 30.04.92. Бюл. М 16 (75) Ж.М.Касылкасов (53) 625.143.4 (088.8) (56) Авторское свидетельство СССР

М 1601277; кл. Е 01 В 11/06, 1989. (54) РЕЛЬСОВОЕ СТЫКОВОЕ СОЕДИНЕНИЕ (57) Изобретение относится к рельсовым путям. Цель изобретения — повышение эффек. Ж,, 1730313 А1 тивности. Рельсовое стыковое соединение содержит расположенные по обе стороны от рельсов 1 стыковые накладки 3. соединительные пальцы 4, пропущенные сквозь соосные отверстия в шейках рельсов 1 и в накладках 3. На наружной поверхности стержня пальца 4 выполнены канавки 5.

Фиксаторы пальцев 4 выполнены в виде О- образного клина. На палец 4 надевается упругая разрезная шайба 10. 5 ил.

1730313

Изобретение относится к рельсовым путям и касается рельсовых стыковых соединений.

Цель изобретения — повышение эффективности.

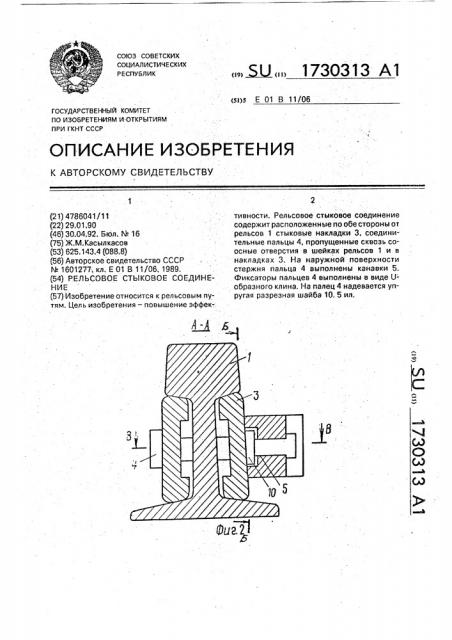

На фиг. 1 изображено рельсовое стыковое соединение; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 2; нэ фиг. 4 — разрез B-В на фиг, 2; на фиг. 5— разрез Г-Г на фиг. 3.

Рельсовое стыковое соединение содержит расположенные по обе стороны рельсов 1 и 2 стыковые накладки 3, соединительные пальцы 4, пропускаемые сквозь соосные отверстия в шейках рельсов и в накладках, а на наружной поверхности стержня пальца 4 выполнены канавки 5, Фиксаторы пальцев 4 выполнены в виде Uобразного клина 6 с головкой 7. причем на охватывающих поверхностях ветвей клина

6 выполнены канавки 8 с обратной головке

7 наклонной поверхностью 9. На палец 4 одевается упругая разрезная шайба 10 со смещенными друг относительно друга концами.

При сборке стыкового соединения клин

6 забивается ударами по головке 7 и канав- ками 8 проходит над шайбой 10, сжимая ее, В конечном положении клин 6 будет зафиксирован упругой шайбой 10, которая, стремясь разжаться, исключает самопроизвольный выход клина под действием вибра5 ции. Надежность фиксации клина 6 повышается наклонной поверхностью 9, так как, чтобы клин "вышел", необходимо дополнительно сжать шайбу 10.

Для разработки стыка необходимо вы10 бить клин 6.

Формула изобретения

Рельсовое стыковое соединение, содержащее стыковые накладки, расположенные

15 по обе стороны от рельсов, соединительные пальцы, пропущенные сквозь соосные отверстия в шейках рельсов и в накладках, и фиксаторы пальцев, каждый из которых выполнен в виде U-образного клина, ветвями

20 которого охвачен стержень пальца, о т л ич а ю щ е е с я тем, что, с целью повышения эффективности. оно снабжено упругой разрезной шайбой, охватывающей стержень пальца и размещенной в сопряженных об25 ращенных одна к другой канавках, выполненных на наружной поверхности пальца и на охватывающих его поверхностях ветвей клина.
