Способ неразрушающего контроля толщины пленочного покрытия изделия

Способ неразрушающего контроля толщины пленочного покрытия изделия

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике и может быть использовано для неразрушающего контроля толщины пленочных покрытий. Цель изобретения - повышение достоверности контроля. Для этого используют плоский источник постоянной мощности прямоугольной формы, который располагают сначала на изделии без покрытия , а затем - на изделии с покрытием, и замеряют значение избыточных температур в центре расположения источника и в точке, расположенной на заданном расстоянии от него, симметрично относительно его концов, и используют замеренные значения температур при определении толщины покрытия.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1733928 А2 (19) (11) (s1)s G 01 B 21/03

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ КНТ СССР

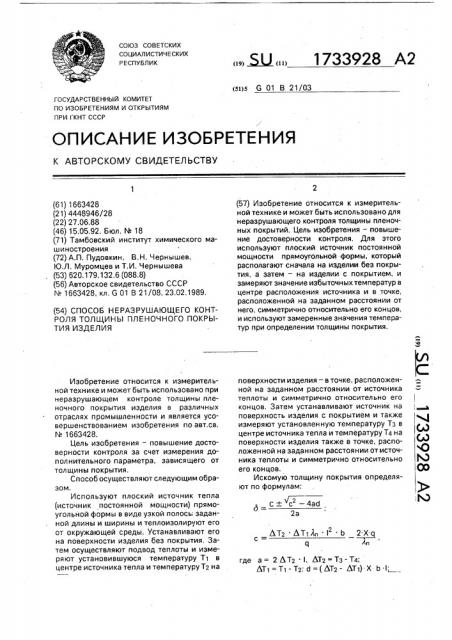

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Ю (гд

О Э

00 >

ЬЭ д= C++ c -4ad, 2а

ЛТг ЛТгй Ь 2Х с—

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1663428 (21) 4448946/28 (22) 27.06.88 (46) 15.05,92. Бюл, N 18 (71) Тамбовский институт химического машиностроения (72) А.П. Пудовкин, В,Н. Чернышев, Ю.Л. Муромцев и Т,И, Чернышева (53) 620.179.132, б (088.8) (56) Авторское свидетельство СССР

N 1663428, кл, G 01 В 21/08, 23.02.1989. (54) СПОСОБ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ ТОЛЩИНЫ ПЛЕНОЧНОГО ПОКРЫТИЯ ИЗДЕЛИЯ

Изобретение относится к измерительной технике и может быть использовано при неразрушающем контроле толщины пленочного покрытия изделия в различных отраслях промышленности и является усовершенствованием изобретения по авт.св.

N 1663428.

Цель изобретения — повышение достоверности контроля за счет измерения дополнительного параметра, зависящего от толщины покрытия, Способ осуществляют следующим образом.

Используют плоский источник тепла (источник постоянной мощности) прямоугольной формы в виде узкой полось; заданной длины и ширины и теплоизолируют его от окружающей среды. Устанавливают его на поверхности изделия без покрытия, Затем осуществляют подвод теплоты и измеряют установившуюся температуру Т1 в центре источника тепла и температуру Tz на (57) Изобретение относится к измерительной технике и может быть использовано для неразрушающего контроля толщины пленочных покрытий. Цель изобретения — повышение достоверности контроля. Для этого

0llOCKl4A l4CTOBHl4K 0OCTOSIHHOA мощности прямоугольной формы, который располагают сначала на изделии без покрытия, а затем — на изделии с покрытием, и замеряют значение избыточных температур в центре расположения источника и в точке, расположенной на заданном расстоянии от него, симметрично относительно его концов, и используют замеренные значения температур при определении толщины покрытия. поверхности изделия — в точке, расположенной на заданном расстоянии от источника теплоты и симметрично относительно его концов. Затем устанавливают источник на поверхность изделия с покрытием и также измеряют установленную температуру Тз в центре источника тепла и температуру Т4 на поверхности изделия также в точке, расположенной на заданном расстоянии от источника теплоты и симметрично относительно его концов.

Искомую толщину покрытия определяют по формулам: где а = 2 ЛТ2 1, ЛТ2=Тз-Т4;

GATI = Tl - Т2; d = (ATg — ЛТ1) X b

1733928

Х вЂ” расстояние от источника;

Я, — теплопроводность изделия;

I — длина источника постоянной мощноматериала основания выше теплопроводности материала покрытия.

Формула изобретения

Способ неразрушающего контроля тол5 щины пленочного покрытия изделия по авт.св. N1663428,,отличающийся тем, что, с целью повышения достоверности контроля, дополнительно избыточную температуру измеряют на поверхности иэделия в

10 точке, расположенной на заданном расстоянии от источника и симметрично относительно его концов, и учитывают ее при определении толщины покрытия. сти;

Ь вЂ” ширина источника постоянной мощности;

q — мощность установившегося теплового потока от источника.

В формуле знак "+" используется, если теплопроводность материала основания меньше теплопроводности материала покрытия, и знак "-", если теплопроводность

20

30

40

50

Составитель P.Ñòàðöåâà

Техред M.Ìîðãåíòàë Корректор М.Максимишинец

Редактор Н.Горват
