Устройство для мойки волокнистых материалов

Устройство для мойки волокнистых материалов

Иллюстрации

Показать все

Реферат



Использование: пищевая промышленность , мойка материалов. Сущность изобретения: для повышения качества мойки и увеличения производительности барабан выполнен секционным, каждая секция имеет в продольном сечении форму трапеции и поверхность ее образована поочередно соединенными между собой равнобедренными и равносторонними треугольниками, стороны которых равны, а основания равнобедренных треугольников больше длины их боковых сторон, при этом смежные секций барабана с одной стороны соединены большими основаниями, а с другой. - меньшими и имеют увеличивающийся размер треугольников с образованием многозаходной винтовой поверхности барабана с увеличивающимся в сторону выгрузки шагом витков, причем внутри барабана в местах соединения секций по периметру выполнены кольцевые режущие кромки. 5 ил.

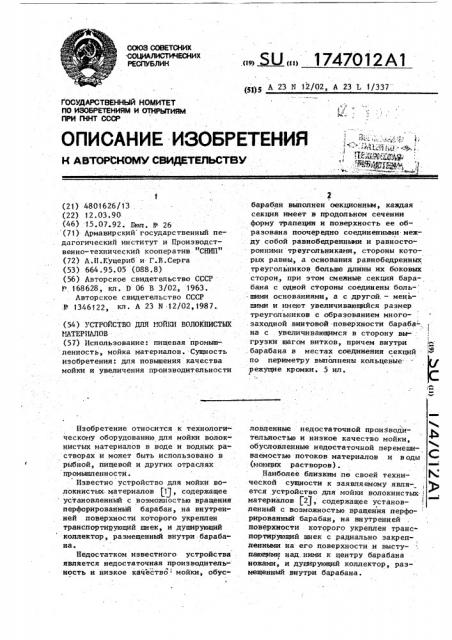

(19) (31) СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (5g)g А 23 N 12/02, Л 23 L 1/337"

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕ П=ЛЬСТ8У

2 барабан выполнен оекционньм, каждая секция имеет в продольном сечении форму трапецни и поверхность ее образована поочередно соединенными между собой равнобедреиньиаи и равносторонними треугольниками, стороны которых равны, а основания равнобедренных треугольников больше длины их боковых сторон, при этом смежные секций барабана с одной стороны соединены боль-

"шими основаниями, а с другой. — меньшими и имеют увеличивающийся размер треугольников с образованием многозаходной винтовой поверхности бараба- . на с увеличивающимся в сторону вы- . грузки шагом витков, причем внутри . барабана в местах соединения секций по периметру выполнены кольцевые. режущие кромки. 5 ил.

: ЭГОСУДАРСТВЕННЫЙ НОМИТЕТ

fl0 ИЗОБРЕТЕНИЯМ И ОТНРЬГГИЯМ

ПРИ ГКНТ СССР (21) 4801626/13 (22) 1.2.03.90 (46) 15.07.92. Бюл. h 26 (71) армавирский государственный педагогический институт и Производственно-технический кооператив "СКИП" (72) A.II.Куцериб и Г.В.Серга (53) 664.95. 05 (088.8) (56) Авторское свидетельство СССР

Р 168628, кл. D 06 В 3/02., 1963.

Авторское свидетельство СССР

Р 1346122, кл. А 23 N 12/02,1987.. (54) УСТРОЙСТВО ДЛЯ ИОЙ1И ВОЛОКИИСТЫХ

ИЛТЕРЦЛПОВ (57) Использование: пищевая промышленность, мойка материалов. Сущность изобретения: для повышения качества мойки и увеличения производительности

Изобретение относится к технологическому оборудованию для мойки волок« нистых материалов в воде и воднык растворах и может быть использовано в рыбной, пищевой и других отраслях пр омышп енн ос ти .

Известно устройство для мойки волокнистых материалов Ц, содержащее установленный с возможностью вращения перфорированный барабан, на внутренней поверхности которого укреплен транспортирующий шнек, и душирующий коллектор, размещенный внутри барабана.

Недостатком известного устройства является недостаточная производительность и низкое качество мойки, обусловленные недостаточной производительностью и низкое качество мойки, обусловленные недостаточной перемешиваемостью потоков материалов и в оды . С (моюцих растворов) .

Наиболее близким по своей техни-, Г . ческой сущности к заявляемому явля-, I ется устройство для мойки волокнистых, материалов j2), содержащее установленный с возможностью вращения перфо- рированный барабан, на внутренней поверхности которого укреплен транс" портирующий шнек с радиально закрепленными на его поверхности и выступающими над.ниии к центру барабана ножами, и дуяярующий коллектор, размещенный внутри барабана.

mg +

n = — — ——

2 ша* 2 и = — — " —2

3 174701

Недостатком известного устройства является низкая производительность и низкое качество мойки, обусловленные недостаточной .перемешиваемостью материала, так как барабан изготовлен ци5 линдрической формы и в нем устанавли-. вается определенная стационарность движения потоков материала и воды (растворов), что снижает производительность и качество мойки.

Целью изобретения является повышение качества мойки и увеличение производительности.

Поставленная цель достигается тем, что барабан выполнен секционньм, каждая секция имеет в продольном сечении форму трапеции и.поверхность ее образована поочередно соединенными между собой равнобедренными и равно- 0 сторонними треугольниками, стороны которых равны, а основания равнобедренных треугольников больые длины их боковых сторон, йри этом смежные секции барабана с одной стороны соединены большими основаниями, а с другойменьшими и имеют увеличивающийся размер треугольников с образованием мно гоэаходной винтовой поверхности барабана с увеличивающимся в сторону вы- 30 . грузки шагом витков, причем внутри барабана в местах соединения секций по периметру выполнены кольцевые режущие кромки.

На фиг.1 изображено устройство для мойки волокнистых материалов; на фиг.2 — вид А на фиг.1, на фйг.3барабан в виде многозаходной винтовой поверхности, общий вид; на фиг.4 .вид Б на фиг.З; на фиг.5 — разрез А-А

Устройство для мойки волокнистых . материалов (фиг.1, фиг.2) содержит установленный с возможностью вращения перфорированный барабан 1. Барабан 1 имеет обоймы 2 посредством которых он установлен на две пары роликов 3 и 4, один из кбторых соединен. с приводом 5. Внутри барабана 1 на подвесках смбнтирован душирующий щ коллектор 6.

Барабан 1 выполнен секционным, каждая секция 7 имеет в продольном сечении форму трапеций и поверхность ее образована поочередно соединенными между собой равнобедренными 8 и равносторонними Ъ треугольниками поочередно собранных своими боковыми сто. ронами 10 и 11 друг с другом. г Ф

Стороны равносторонних 9 и равнобедренных 8 треугольников больше их боковых сторон 10 и 11. Число равносторонних 9 равнобедренных 8 треугольников в секции 7 равно, как минимум шести, должно быть четным числом и не имеет ограничений в сторону их увеличения. На фиг.3, например, показан барабан 1 с секциями 7,,состоящих из 4-х равносторонних и 4-х равнобедренных треугольников, т.е. восьми треугольников. Прй этом смежные секции барабана с одной стороны соединены большими основаниями, а. с другой - меньшими и имеют увеличивающийся размер треугольников с образованиеи . многозаходной винтовой поверхности барабана с увеличивающимся в сторону выгрузки шагом витков.

На фиг .3 и фиг .4 показаны утолщенной линией одна из винтовых линий

t одного направления с увеличивающимся в сторону увеличения проходного сечения барабана 13-22 и одна иэ линий противоположного направления с увели- чивающимся в ту же сторону и íà ту.же величину шага. винтовая линия 23, 24, 20, 25, 26, 27, 16, 28, 29, 30.

Образующие барабана 1 секции 7 при соединении друг с другом .по периметру перпендикулярно оси барабана создают кольцевые режущие кромки с углом заострения Ы . На фиг .5, фиг.2 пока-: заны режущие кольцевые кромки ножей четырехугольной формы по периметру барабана 1 перпендикулярно продольной оси барабана 31, 32, 33, 34 и 35.

Количество кольцевых ножей (и) оп ределяется количеством секций 7 (m) с помощью зависимости: где ш 1 — количество секций нечетное число где m< - количество секций четное число, Для подачи волокнистых материалов устройетво снабжено питателем 36.

Устройство работает следующим образ ом ° lepes душирующий коллектор 6 во внутрь перфорированного барабана 1 подают воду или водный раствор. Од- новременно включают привод 5, кото47012

6 т бедренных треугольников, т. е. стенок барабана, которые в разном направлении перебрасывают потоки материалов и . Воды наВстречу ppyr ppyry В зультате возникают мощные взаимонаправленные потоки материала и воды, приводящие к разрушению водорослей с лезвия ножей и интенснфицирующие про1п цесс смешивания.

Таким образом, водоросли возвратно-поступательно перемещаются с нарушением упорядоченности движения, изйельчаются, что способствует улучшению проточности воды или водных растворов через него и, следователь- . но, повышается качество очистки водорослей от механических примесей или размывных органических соединений в

20 случае мойки их растворами кислот и производительность за счет повьпйения эффективности мойки и увеличения смешиваемости.

Технико-экономические преимущества

25 изобретения возникают за счет интенсификации перемешиваемости материала и потоков воды, увеличения энергоемкости и мощности взаимодействия потоков материала друг с другом и коль3Q цевыми ножами внутренней поверхности барабана 1., Форм ул а

17 рый через ролик 4 и обойму 2 приводи во Вращение перфорированный барабан

1. Волокнистый материал, например, морские водоросли, питателем 36 непрерывно загружают во внутреннюю полость барабана 1.

При вращении барабана 1 полки— плоскости треугольников (равнобедрен.ных и равносторонних), расположенных под разными углами друг к другу и к оси вращения барабана, поднимают материал на некоторую величину в направлении своего вращения и сбрасывают его навстречу друг другу и на лезвие кольцевых ножей 31, 32, 33, 34, 35. Разделение на части водорослей способствует также то, что в момент достижения ножей 31-34 некоторой высоты происходит отрыв части водорослей, находящихся на режущих. кромках от остальной их массы. Этим достигается разобщение водорослей предыдущего и последующеro участка (секций) по длине барабана 1. Водоросли, находящиеся на ножах

31-35 падают в . нижнюю часть барабана 1, где моются водой или раствором кислоты, нли щелочи из коллектора 6 вместе с остальной массой.

Процесс мойки интенсифицируется тем, что массы потоков воды захватываются полками вместе с материалом и поднимаются вверх (полки — равносторонние и равнобедренные треугольники), а затем сбрасываются навстречу друг другу, в .результате увеличивается не только перемешиваемость, но и энергоемкость и мощность соударений потоков друг с другом и с лезвиями ножей 31»»35.

Перемещение потоков масс материалов вдоль горизонтальной оси,(продольной) барабана 1 осуществляется за счет естественного уклона конической поверхиости барабана 1, а также при необходимости увеличить скорость продольного перемещения за счет- наклона продольной оси барабана 1 к горизонту.

Так как барабан 1 снабжен винтовыми поверхностями и винтовыми линиями (например, как винтовыми линиями 1322, 23-30), то значительно увеличивается перемешиваемость масс водорослей и моющих растворов друг с другом.

Этому способствует также расположение под разными углами друг к другу и к оси вращения равносторонних и равноиэобр е тения

Устройство для мойки волокнистых материалов, содержащее установленный

35 с возможностью вращения перфорированный барабан и размещенный внутри него душирующий коллектор, о т л и— ч а ю щ е е с я тем, что, с целью

40 повышения качества мойки и увеличения производительности, барабан выполнен секционньнч, каждая секция имеет в продольном сечении форму трапеции и по- верхность . ее образована поочередно соединенными между собой равнобедренными и равносторонними треугольника- ми, стороны которых равны, а основания равнобедренных треугольников больше длины их боковых сторон, при этом смежные секции барабана с одной стороны соединены большими основания ми, а с другой - меньшими и имеют увеличивающийся размер треугольников; с образованием многозаходной винтовой поверхности. барабана с увеличивающимся в сторону выгрузки шагом вит-. ков, причем внутри барабана в местах соединения секций по периметру выпол.нены кольцевые режущие кромки. т

1747012

1747012

1747012

АА

Техред M.Ìîðãåíòàë

Корректор М,Сливка

Редактор A.Ñîêîëîâà

Заказ 2935 . Тираж Подписное и

ВНИИПИ Государственного комитета rio изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-,35, Раушская наб., д. 4/5

Производственно-.издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101
