Реферат



Изобретение относится к рельсовым стыковым соединениям Цель изобретения состоит в повышении эффективности Рельсовое стыковое соединение содержит рельсы 1 и 2, расположенные по обе стороны от них стыковые накладки 3 и фиксатор накладок в виде двух упругих скоб 4, одна из которых является дополнительной, расположенных в горизонтальной плоскости симметрично относительно стыка, причем их свободные концы ориентированы вдоль рельсов и поджаты к наружным боковым поверхностям накладок 3, а перемычки пропущены сквозь соосные отверстия, выполненные в шейках рельсов 1 и 2 и в накладках 3 Рельсовое стыковое соединение снабжено стопорными элементами, выполненными в виде клиньев 5, взаимодействующих с перемычками скоб 4 Зил

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я) Е 01 В 11/06

° О

Ф

° в

Ьа

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

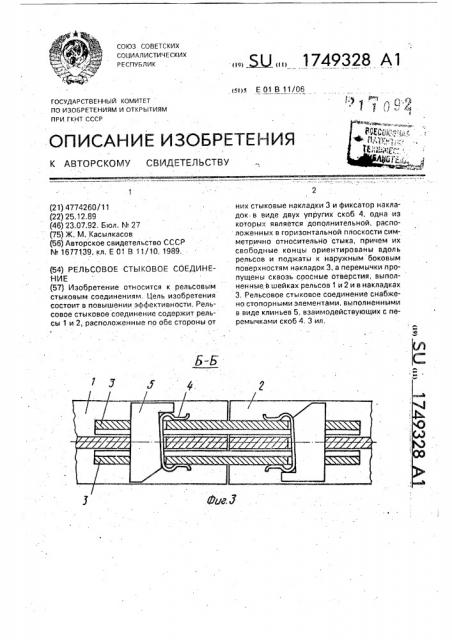

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4774260/11 (22) 25,12.89 (46) 23,07.92, Бюл, ¹ 27 (75) Ж. M. Касылкасов (56) Авторское свидетельство СССР

N . 1677139, кл, Е 01 В 11/10, 1989. (54) РЕЛЬСОВОЕ СТЫКОВОЕ СОЕДИНЕНИЕ (57) Изобретение относится к рельсовым стыковым соединениям, Цель изобретения состоит в повышении эффективности. Рельсовое стыковое соединение содержит рельсы 1 и 2, расположенные по обе стороны от

Ф них стыковые накладки 3 и фиксатор накладок. в виде двух упругих скоб 4, одна из которых является дополнительной, расположенных в горизонтальной плоскости симметрично относительно стыка, причем их свободные концы ориентированы вдоль рельсов и поджаты к йаружным боковым поверхностям накладок 3, а перемычки пропущены сквозь соосные отверстия, выполненные, в шейках рельсов 1 и 2 и в накладках

3, Рельсовое стыковое соединение снабжено стопорными элементами, выполненными в виде клиньев 5, взаимодействующих с перемычками скоб 4. 3 ил, 1749328

Изобретение относится к рельсовым путям, в частности к рельсовым стыковым соединениям.

Цель изобретения — повышение эффективности, На фиг. 1 изображено рельсовое стыковое соединение, вид сбоку; на фиг, 2 — разрез А-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг, 1, Рельсовое стыковое соединение содержит рельсы 1 и 2, на которые накладываются накладки 3. Фиксатор накладок 3 имеет две упругих скобы 4, выполненных из полосы рессорной стали, Клин 5 — стопорный элемент для скоб, выполнен с обратной конусностью.

Сборка стыкового соединения производится следующим образом.

Через отверстия в рельсах 1 и 2 и накладках 3 пропускают упругие скобы 4 и ориентируют их вдоль рельса своими ветвями, а затем забиваются клинья 5.

Разборка стыкового соединения производится в обратном порядке.

Формула изобретения

Рельсовое стыковое соединение. вклю5 чающее в себя стыковые накладки, установленные по обе стороны от рельсов, и фиксатор накладок, вь полненный в виде упругой скобы, взаимодействующей своими ветвями с наружными боковыми поверхно10 стями накладок, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности, оно снабжено дополнительной упругой скобой, причем последняя и указанная скобы расположены в горизонтальной плоскости

15 симметрично огносительно стыка, их концы ориентированы вдоль рельсов. а перемычки пропущены сквозь соосные отверстия, выполненные в шейках рельсов и в накладках, и зафиксированы стопорными элементами в

20 виде клиньев, установленных в указанных соосных отверстиях и взаимодействующих своими рабочими поверхностями с наружными поверхностями перемычек.
