Способ получения кристаллов синтетическойслюды

Иллюстрации

Показать все

Реферат

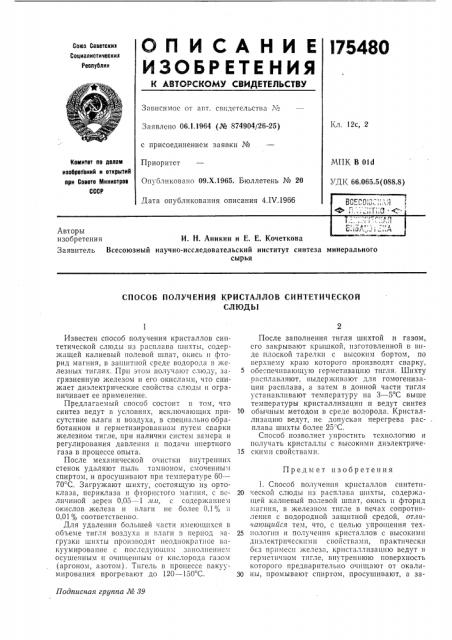

ОП И САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимос от авт. свидетельства №

Кл, 12с, 2

Заявлено 06,|.|964 (№ 874904/26-25) с присоединением заявки №

Приоритет

Опубликовано 09.Х.1965. Бюллетень № 20

Дата опубликования описания 4.IV.1966

МПК В Old

УДК 66,065.5(088.8) Комитет оо делам изобретений и открытий ври Совете Министров

СССР

ВСЕГО э,, А,":1

Авторы изобретения

И. Н. Аникии и Е. Е. Кочеткова

Заявитель Всесоюзный научно-исследовательский институт синтеза минерального сырья

СПОСОБ ПОЛУЧЕНИЯ КРИСТАЛЛОВ СИНТЕТИЧЕСКОЙ

СЛЮДЪ|

Предм ет изобретения

Подпасная группа № 39

Известен способ получения кристаллов синтетической слюды из расплава шихты, содержащей калиевый полевой шпат, окись и фторид магния, в защитной среде водорода в железных тиглях. При этом получают слюду, загрязненную железом и его окислами, что снижает диэлектрические свойства слюды и ограничивает ее применение.

Предлагаемый способ состоит в том, что синтез ведут в условиях, исключающих присутствие влаги и воздуха, в специально обработанном и герметизированиом путем сварки железном тигле, при наличии систем замера и регулирования давления п подачи инертного газа в процессе опыта.

После механической очистки внутренних стенок удаляют пыль тампоном, смоченным спиртом, и просушивают при температуре 60—

70 С. Загружают шихту, состоящую из ортоклаза, периклаза и фтористого магния, с величиной зерен 0,05 — 1 л л, с содержанием окислов железа и влаги не более 0,1 ф

0,01% соответственно.

Для удаления большей части имеющихся в объеме тигля воздуха и влаги в период загрузки шихты производят неоднократное вакуумировапие с последующим заполнением осушенным и очищенным от кислорода газом (аргоном, азотом). Тигель в процессе вакуумироваиия прогревают до 120 — 150 С.

После заполнения тигля шихтой и газом, сго закрывают крышкой, изготовленной в виде плоской тарелки с высоким бортом, по верхнему краю которого производят сварку, обе=печпвающую герметизацию тигля. Шихту оасплавляют, выдерживают для гомогенизации расплава, а затем в донной части тигля устанавливают температуру иа 3 — 5 С выше температуры кристаллизации и ведут синтез

10 обычным методом в среде водорода. Кристаллизацию ведут, ие допуская перегрева расплава шихты более 25 С.

Способ позволяет упростить технологию и получать кристаллы с высокими диэлектриче.

15 скими свойствами.

1. Способ получения кристаллов синтети20 ческой слюды из расплава шихты, содержащей калиевый полевой шпат, окись и фторид мапшя, в железном тигле в печах сопротивления с водородной защитной средой, отличаюи|ийся тем, что, с целью упрощения тех25 иолопш и получения кристаллов с высокими диэлектрическими свойстгами, практически без примеси железа, кристаллизацию ведут и герметичном тигле, внутреннюю поверхность которого предварительно очищают от окали30 ны, промывают спиртом, просушивают, а за175480

Составитель Т. И. Ухорская

Техред Ю. В. Баранов Корректоры: С. Н. Соколова и О. Б. Тюрина

Редактор И. Г. Карпас

Заказ 1050/2 Тираж 900 Формат бум. 60)<90 >

ЦНИИПИ Государстьенного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 тем загружают при нагревании и неоднократном вакуумировании с последующим заполнением объема осушенным и очищенным от кислорода аргоном или азотом, шихтой, не содержащей гигроскопичных растворимых в годе легкоплавких компонентов, причем окись магния вводят в шихту в виде кристаллического периклаза.

2. Способ по п. 1, отличающийся тем, что кристаллизацию ведут, не допуская перегрева расплава шихты более 25 С.
