Способ получения композиции для защитно-декоративного покрытия

Способ получения композиции для защитно-декоративного покрытия

Иллюстрации

Показать все

Реферат



Использование: деревообрабатывающая промышленность, защитно-декоративные покрытия древесно-стружечных и древесно-волокнистых плит. Сущность изобретения: лигносульфонаты 5,0-7,8% смешивают со смесью в соотношении 1:1-10:1 оксида цинка и сернокислого алюминия 10,0-15,0% и водой. Смесь перемешивают и вводят силикат натрия 50,0-80,0%. пигменты щелочестойкие {двуокись титана, железоокисный красный) 1,0-16,0% и полиэтиленгидросилоксановую жидкостью 0,1-1,0%. Характеристики покрытия: водостойкость 36 ч, эластичность 2-4 мм, прочность на удар 50 кгс/см. 2 табл.

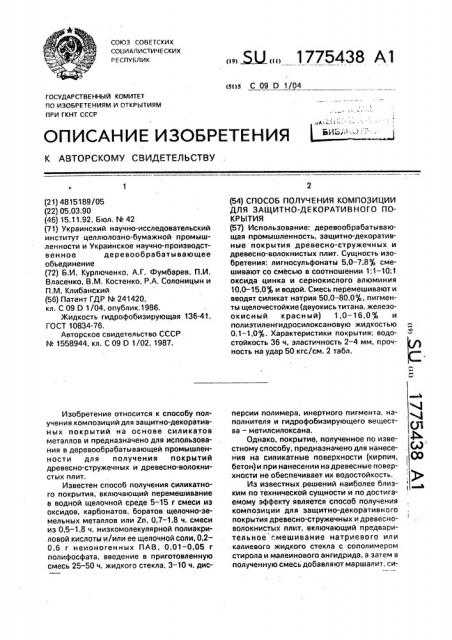

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (I l) (si)s С 09 D 1/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4815189/05 (22) 05.03.90 (46) 15.11.92, Бюл. М 42 (71) Украинский научно-исследовательский институт целлюлозно-бумажной промышленности и Украинское научно-производственное деревообрабатывающее объединение (72) Б.И. Курлюченко, А.Г. Фумбарев, П.И.

Власенко. В,М. Костенко, P.À. Солоницын и

П.М. Клибанский (56) Патент ГДР М 241420, кл. С 09 0 1/04, опублик.1986.

Жидкость гидрофобизирующая 136-41.

ГОСТ 10834-76.

Авторское свидетельство СССР

N 1558944, кл. С 09 D 1/02, 1987.

Изобретение относится к способу получения композиций для защитно-декоративных покрытий на основе силикатов металлов и предназначено для использования в деревообрабатывающей промышленности для получения покрытий древесно-стружечных и древесно-волокнистых плит, Известен способ получения силикатного покрытия, включающий перемешивание в водной щелочной среде 5-15 r смеси иэ оксидов, карбонатов, боратов щелочно-земельных металлов или Zn, 0,7-1,8 ч. смеси из 0,5-1,8 ч. низкомолекулярной полиакриловой кислоты и/или ее щелочной соли, 0,20,6 r неионогенных ПАВ, 0,01 — 0,05 г полифосфата, введение в приготовленную смесь 25-50 ч. жидкого стекла, 3-10 ч. дис(54) СПОСОБ ПОЛУЧЕНИЯ КОМПОЗИЦИИ

ДЛЯ ЗАЩИТНО-ДЕКОРАТИВНОГО ПОКРЫТИЯ (57) Использование: деревообрабатывающая промышленность, защитно-декоративные покрытия древесно-стружечных и древесно-волокнистых плит, Сущность изобретения: лигносульфонаты 5,0 — 7,8% смешивают со смесью в соотношении 1:1 — 10:1 оксида цинка и сернокислого алюминия

10,0 — 15,0% и водой. Смесь перемешивают и вводят силикат натрия 50,0 — 80,0%, пигменты щелочестойкие(двуокись титана, железоокисный красный) 1,0-16,0% и полиэтиленгидросилоксановую жидкостью

0,1 — 1,0%. Характеристики покрытия: водостойкость 36 ч, эластичность 2-4 мм, прочность на удар 50 кгс/см. 2 табл. персии полимера, инертного пигмента, наполнителя и гидрофобизирующего вещества — метилсилоксана, Однако, покрытие, полученное по известному способу, предназначено для нанесе- . Ы ния на силикатные поверхности (кирпич, Q0 бетон) и при нанесении на древесные поверхности не обеспечивает их водостойкость.

Из известных решений наиболее близким по технической сущности и по достига-! емому эффекту является способ получения композиции для защитно-декоративного покрытия древесно-стружечных и древесноволокнистых плит, включающий предварительное смешивание натриевого или калиевого жидкого стекла с сополимером стирала и малеинового ангидрида, а затем в полученную смесь добавляют маршалит, си1775438 ликатизатор — оксид цинка и оксид титана при следующем соотношении компонентов, мас. :

Натриевое или калиевое жидкое стекло 49,0-49,75

Сополимер стирала и малеинового ангидрида 0.25 — 1,0

Маршалит 22

Оксид цинка 14

Оксид титана 14

Недостаток известного способа получения композиции для защитно-декоративного покрытия заключается в том, что покрытие обладает недостаточной водостойкостью и эластичностью.

Кроме того, смешение сополимера стирола и малеинового ангидрида с силикатом щелочного металла является трудоемким процессом, связанным с превращением кислоты в соль, т.к, введение указанного сополимера не позволяет связать ионы натрия, что вызывает образование на поверхности покрытия белого налета, обусловленного миграцией ионов натрия или калия на поверхности покрытия и их взаимодействия с диоксидом (СО2) воздуха с образованием карбонатов, что вызывает изменение цвета покрытия и не позволяет использовать цветные пигменты для получения декоративных покрытий.

Целью изобретения является повышение качества покрытия.

Поставленная цель достигается тем, что в известном способе получения композиции для защитно-декоративного покрытия, включающем смешивание силиката щелочного металла, органической добавки, силикатизатора, пигмента и воды, в качестве органической добавки используют лигносульфонаты, а в качестве силикатизатора— смесь оксида цинка и сернокислого алюминия в соотношении от 1:1 до 10:1, причем лигносульфонат предварительно смешивают с силикатизатором, разбавляют водой и смесь вводят в силикат щелочного металла, а затем добавляют пигмент и полиэтилгидросилоксановую жидкость при следующем соотношении компонентов, мас, 7ь:

Силикат щелочного металла 50-80

Смесь оксида цинка и сернокислый алюминий 10-15

Л игносульфонаты 5-7

Пигмент щелочестойкий 1-16

Полиэтилгидросилоксановая жидкость 0,1-1

Вода Остальное

В качестве силиката натрия используют жидкие натриевые стекла с модулем 2,3-3,6 и плотностью 1,4-1,5 г/см (ГОСТ 13078-81).

В качестве щелочестойких пигментов ис10

55 пол ьзуют пигменты различных цветов (диоксид титана, красный железоокисный пигмент, сурик, оксид хрома и т,д.).

Пример 1. В стакан, содержащий 6,2 г лигносульфонатов марки A(TY 13-028103605-89) при перемешивании вводят 12,5 r смеси оксида цинка (ГОСТ 10262-73) и сернокислого алюминия (ГОСТ 3868-75) (соотношение 1;1) добавляют 6,2 г воды, Полученную смесь перемешивают в течение

3-5 мин и вводят в 62,5 г силиката щелочного металла (силиката натрия) (ГОСТ 1307981), после этого добавляют при перемешивании пигменты — 6,2 г диоксида титана (ГОСТ 9808-84), 6,2 r пигмента железоокисного красного (TY 6-10-602-86) и 0,2 r полиэтилгидросилоксановой жидкости (ГОСТ 10834-76). Композицию перемешивают еще 10-12 мин и используют для получения покрытий, Соотношение компонентов составляет, мас %

Силикат натрия 62,5

Оксид цинка и сернокислый алюминий 12,5

Лигносульфонат 6,2

Пигмент 12,4

Полиэтилгидросилоксановая . жидкость 0,2

Вода 6,2

Пример 2. Композицию готовят аналогично примеру 1. Отличие состоит в том, что для получения композиции берут 50 г силиката натрия, 15 r смеси оксида цинка и сернокислого алюминия (соотношение

5 1), 7 r лигносульфонатов марки Е, 16 г пигмента, 1 г полиэтилгидросилоксановой жидкости и 11 rводы,,Соотношение компонентов составляет, мас. Д:

Силикат натрия 50,0

Оксид цинка и сернокислый алюминий 15,0

Лигносульфонаты 7,0

Пигмент 16,0

Полиэтилгидросилоксановая жидкость 1,0

Вода 11

Пример 3. Композицию готовят аналогично примеру 1. Отличие состоит в том, что для получения композиции берут 80 г силиката натрия, 10 r смеси оксида цинка и сернокислого алюминия (соотношение

10:1), 5 г лигносульфонатов марки Б, 1 г пигмента, 0,1 r полиэтилгидросилоксановой жидкости и 3,9 г воды.

Соотношение компонентов составляет, мас. 7ь:

Силикат натрия 80

Оксид цинка и сернокислый алюминий 10

1775438

Таблица1

Лигносульфонаты 5

Пигмент 1,0

Полиэтилгидросилоксановая жидкость 0,1

Вода 3,9 5

В табл,1 — 2 представлены данные по свойствам покрытий на основе композиций, полученных известным способом и способом по изобретению.

Полученные композиции используют 10 для получения покрытий по ДСП, ДВП и плит из отходов целлюлозно-бумажной промышленности путем вальцевого двукратного нанесения с расходом 200 г/м, промежуточной сушкой при 95 +5 С шли- 15 фованием и окончательной сушкой при 150180 С в течение 3-10 мин.

Формула изобретения

Способ получения композиции для защитно-декоративного покрытия древесно- 20 стружечных и древесно-волокнистых плит путем смешения силиката натрия, органической добавки, силикатизатора, пигмента щелочестойкого и воды, о т л и ч а ю щ и и г. я тем, что, с целью повышения качества покрытия, в качестве органической добавки используют лигносульфонаты, в качестве силикатизатора используют смесь оксида цинка и сернокислого алюминия в соотношении 1:1-10:1, перед смешением с силикатом натрия органическую добавку сначала смешивают с силикатизатором и водой, а после введения пигмента добавляют полиэтилгидросилоксановую жидкость при следующем соотношении компонентов, мас,7(,;

Силикат натрия 50,0 — 80,0

Смесь оксида цинка и сернокислого алюминия в соотношении 1:1-10:1 10,0-15,0

Лигносульфонаты 5,0 — 7,0

Пигмент щелочестойкий 1;0 — 16,0

Полиэтилгидросило ксановая жидкость 0,1 — 1,0

Вода Остальное.

1775438

Таблица2

Составитель Т.Бровкина

Техред М.Моргентал Корректор Л.Ливринц

Редактор А.Бер

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 4020 Тираж Подписное . ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
