Устройство для питания нагрузки

Устройство для питания нагрузки

Иллюстрации

Показать все

Реферат



Использование: в схемах питания мощных электрических нагрузок с электромагнитным дугогашением. Сущность изобретения: в устройстве для питания нагрузки 5, содержащем источник 4 постоянного тока, контактор 1 с силовым контактом 2 и дугогасительной катушкой 3, последняя включена со стороны первого вывода для подключения нагрузки 5, в устройство введен диод 6. который первым выводом подключен к общей точке силового контакта 2 и дугогасительной катушки 3 контактора встречно полярности напряжения источника 4 постоянного тока, а вторым выводом - к второму выводу для подключения нагрузки 5, что позволяет повысить эффективность гашения дуги в контакторе. 2 ил.

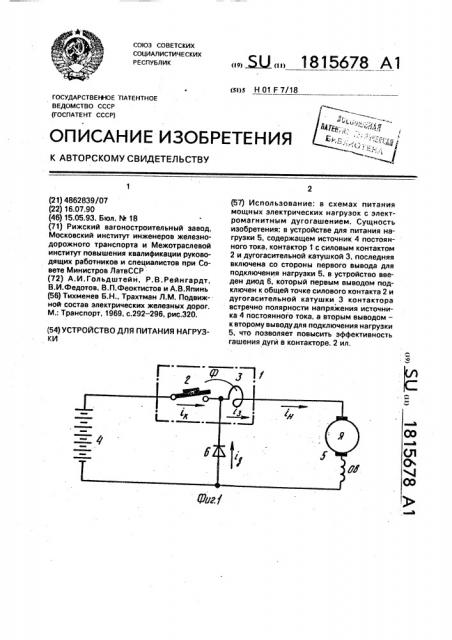

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1815678 А1 (I9) (II) (sI)s Н 01 F 7/18

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Г вюеЪ (21) 4862839/07 (22) 16.07.90 (46) 15.05.93. Бюл. ЛЬ 18 (71) Рижский вагоностроительный завод, Московский институт инженеров железнодорожного транспорта и Межотраслевой институт повышения квалификации руководящих работников и специалистов при Совете Министров ЛатвССР (72) А.И. Гол ьдштей í, P.Â. Рейн га рдт, В.И.Федотов, В.П.Феоктистов и А.В.Япинь (56) Тихменев б.Н., Трахтман Л.М. Подвижной состав электрических железных дорог.

М.; Транспорт, 1969, с.292-296, рис.320. (54) УСТРОЙСТВО ДЛЯ ПИТАНИЯ НАГРУЗКИ (57) Использование; в схемах питания мощных электрических нагрузок с электромагнитным дугогашением. Сущность изобретения: в устройстве для питания нагрузки 5, содержащем источник 4 постоянного тока, контактор 1 с силовым контактом

2 и дугогасительной катушкой 3, последняя включена со стороны первого вывода для подключения нагрузки 5, в устройство введен диод 6, который первым выводом подключен к общей точке силового контакта 2 и дугогасительной катушки 3 контактора встречно полярности напряжения источника 4 постоянного тока, а вторым выводом— к второму выводудля подключения нагрузки

5, что позволяет повысить эффективность гашения дуги а контакторе. 2 ил, 1815678

Изобретение относится к электротехнике и может быть использовано для питания мощных электрических нагрузок от источника постоянного тока при помощи силовых контакторов с электромагнитным дугогашением.

Цель изобретения — повышение эффек тивности гашения дуги в контакторе. На фиг. 1 дана принципиальная электрическая схема устройства; на фиг. 2 —. диаграмма гашения тока при отключении контактора.

Устройство содержит силовой контактор 1, имеющий силовой контакт 2 и дугогасительную катушку 3, включенные последовательно в цепь между источником постоянного тока 4 и нагрузкой 5, которая вместе с катушкой 3 шунтирована диодом 6.

Устройство работает следующим образом.

Пусть до момента tp по рассматриваемой цепи при включенном контакторе 1 протекает ток i» = iH. В момент t< происходит отключение контактора 1; изменение тока в цепи, начиная с этого момента, показано на фиг. 2 для двух вариантов: — при отсутствии диода 6 штриховой линией — дуга гаснет в момент ti — при наличии диода 6 сплошной линией, причем в этом варианте ток I< замыкается по цепи 5-6 — 3 и спадает до,нуля к моменту

tz. создавая сильный магнитный поток Фв зоне горения дуги в силовом контакте 2.

Несмотря на быстрый спад тока!» сохраняется большой ток l3 = lp в дугогасительной катушке 3, что ускоряет гашение дуги в кон5 такторе 1 — она гаснет к моменту т * — примерно вдвое быстрее, чем без диода 6.

Технико-экономическая эффективность изобретения обеспечена ускорением гашения дуги в 1,5 — 3 раза.

Формула изобретения

Устройство для питания нагрузки, содержащее источник постоянного тока, контактор с силовым контактом и дугогасительной катушкой и два вывода для подклю"5 чения нагрузки, причем первый вывод источника постоянного тока соединен с первым выводом для подключения нагрузки через последовательно соединенные силовой контакт и дугогасительную катушку контак20 тора, а второй вывод источника постоянного тока соединен с вторым выводом для подключения нагрузки, о т л и ч а ю щ е е с я тем, что. с целью повышения эффективности гашения дуги в контакторе, дугогасительная катушка включена со стороны вывода для подключения нагрузки, и в устройство введен диод, который первым выводом подключен к общей точке силового контакта и дугогасительной катушки контактора

3О встречно полярности напряжения источника постоянного тока, а вторым выводом — к второму выводу для подключения нагрузки.
