Датчик износа фрикционных накладок тормоза

Датчик износа фрикционных накладок тормоза

Иллюстрации

Показать все

Реферат



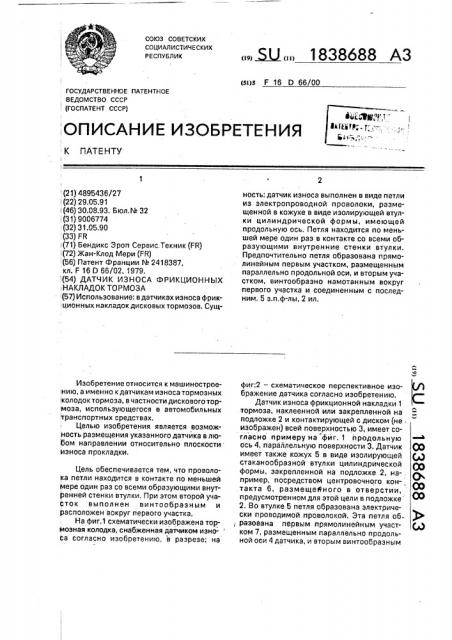

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з F 16 D 66/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ (21) 4895436/27 (22) 29,05.91 (46) 30.08.93. Бюл.¹ 32

i (31) 9006774

: (32) 31.05.90 (33) FR

l(71) Бендикс Э роп Сервис.Текник (FR) (72) Жан-Клод Мери (FR) (56) Патент Франции ¹ 2418387, кл. F 16 О 66/02, 1979. (54) ДАТЧИК ИЗНОСА ФРИКЦИОННЫХ

НАКЛАДОК ТОРМОЗА ! (57) Использование: в датчиках износа фрик ционных накладок дисковых тормозов. СущИзобретение относится к машинострое нию, а именно кдатчикам износа тормозных колодок тормоза, в частности дискового тор моза, использующегося в автомобильных транспортных средствах.

Целью изобретения является возмож,ность размещения указанного датчика в люром направлении относительно плоскости износа прокладки.

Цель обеспечивается тем, что проволоКа петли находится в контакте по меньшей

crepe один раз со всеми образующими внутренней стенки втулки. При этом второй участок выполнен винтообразным и расположен вокруг первого участка.

На фиг.1 схематически изображена торМозная колодка, снабженная датчиком изноСа согласно изобретению, в разрезе; на

„„5U(„) 1838688 АЗ ность: датчик износа выполнен в виде петли из злектропроводной проволоки, размещенной в кожухе в виде изолирующей втулки цилиндрической формы, имеющей продольную ось. Петля находится по меньшей мере один раэ в контакте со всеми образующими внутренние стенки втулки.

Предпочтительно петля образована прямолинейным первым участком, размещенным параллельно продольной оси, и вторым участком, винтообразно намотанным вокруг первого участка и соединенным с последним. 5 s.ï,ô-лы, 2 ил. в фиг;2 — схематическое перспективное изображение датчика согласно изобретению.

Датчик износа фрикционной накладки 1 тормоза, наклеенной или закрепленной на подложке 2 и контактирующей с диском (не изображен) всей поверхностью 3, имеет согласно примеру на фиг. 1 продольную ось 4, параллельную поверхности 3. Датчик Q() имеет также кожух 5 в виде изолирующей () стаканообразной втулки цилиндрической р формы, закрепленной на подложке 2, на-. пример, посредством центровочного кон-, такта 6, размещенного в отверстии, предусмотренном для этой цели в подложке 0

2. Во втулке 5 петля образована электрически проводимой проволокой. Это петля оо.. ), разоаана первым прямолинейным участ- () ком 7, размещенным параллельно продольной оси 4 датчика, и вторым винтообразным

1838688 участком 8, находящимся по меньшей мере один раз в контакте со всеми образующими внутренней стенки втулки 5, Таким образом, участок 8 винтообразно намотан вокруг первого участка 7. Оба конца петли соединены обычным способом либо с двужильным кабелем, либо соосным кабелем 9, как показано на чертеже, В этом случае проволочная петля образована сердечником кабеля 9, свободный конец которого 10 подсоединяется к оплетке кабеля 9 после образования петли, Для обеспечения жесткости датчика, в частности, когда втулка 5 находится во фрикционном контакте с диском, простран- 15 ство 10, оставленное свободным петлей

; во втулке 5, должно заполняться жестким материалом. Согласно одному варианту выполнения, это пространство 10 может заполняться путем подачи такого терморе- 20 активного материала, как эластомер или желатин при повышенной температуре.

Согласно другому способу выполнения, можно заполнять это пространство посредством заранее изготовленной опоры с фор- 25 мой, дополняющей внутреннюю часть втулки 5, как это показано позицией 11 на фиг.2. Следовательно, опора 11 имеет ци-. линдрическую форму с размерами, соответствующими размерам втулки 5. 30

Продольная канавка 12 в опоре 11 выполнена для размещения первого участка 7 проволоки, второй участок 8 которой винтообразно наматывается вокруг опоры 11, В этом случае комплект петля-опора 11 с уси- 35 лием вводится во втулку 5. Может также епредусматриваться винтовая канавка (не изображена) на опоре 11 для размещения второго участка 8 проволоки.

Таким образом, получают датчик изно- 40 са, который может размещаться как параллельно, так и перпендикулярно плоскости износа (фрикционной поверхности) накладки 1 и имеет во всех случаях одинаковый сигнал на износ. 45

Возможны иные варианты выполнения датчика. Например, втулка 5 может быть образована простой формой, в которую подается термореактивный материал, причем впоследствии форма убирается. Следовательно, нет необходимости в ее наличии в использующемся датчике.

Датчик износа срабатывает путем разрыва петли.

Формула изобретения

1. Датчик износа фрикционных накладок тормоза, содержащий кожух с продольной осью, выполненной в виде стаканообразной изолирующей втулки цилиндрической формы, размещенную в кожухе петлю из электропроводной проволоки с двумя соединенными между собой участками, один из которых выполнен прямолинейным и расположен параллельно продольНой оси, отличающийся тем что, с целью возможности размещения указанного датчика в любом направлении относительно плоскости износа прокладки, указанная петля располо>кена по меньшей мере один раз в контакте со всеми образующими внутренней стенки указанной втулки.

2.Датчик поп1,отл ича ющийся тем, что второй участок выполнен винтообразным и расположен вокруг первого участка.

3. Датчик по пп. 1 и 2, отл и ч а ю щи йс я ем, что указанная проволока выполнена в виде центрального сердечника соосного кабеля с двумя упомянутыми участками, соединенного с наружной оплеткой кабеля, 4. Датчик по пп. 1-3, о т л и ч а ю щ и йс я тем, что пространство между петлей и указанной втулкой заполнено термореактивным материалом.

5, Датчик по п4, отл ич а ю щи и ся тем, что в качестве указанного материала использован эластомер, обладающий текучестью при повышенной температуре.

6. Датчик по п.2, отличающийся тем, что указанный первый прямолинейный участок размещен в выполненной в цилиндрической опоре продольной канавке с размерами, соответствующими размерам внутренней части указанной втулки, причем указанный второй участок винтообразно расположен вокруг указанной опоры„.

1838688
