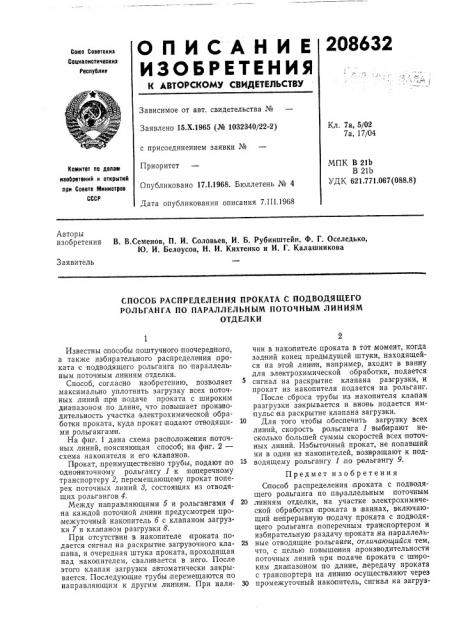

О П И С А Н И Е 208632 изовеитиния

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиа

Социалистическил

Реслублис

Зависимое от авт. свидетельства №

Заявлено 15.Х.1965 (№ 1032340/22-2) с присоединением заявки №

Приоритет

Опубликовано 17.1.1968. Бюллетень № 4

Дата опубликования описания 7.I II.1968

Кл. 7а, 5/02

7а, 17/04

МПК В 21b

В 21Ь

УДК 621.771.067(088.8) Комитет ло делам изооретеиий и открытий лри Сосете Мииистров

СССР

Авторы изобретения

В. В Семенов, П. И. Соловьев, И. Б. Рубинштейн., Ф. Г. Оселедько, Ю. И. Белоусов, Н. И. Кихтенко и И. Г. Калашникова

Заявитель

СПОСОБ РАСПРЕДЕЛЕНИЯ ПРОКАТА С ПОДВОДЯЩЕГО

РОЛЬГАНГА ПО ПАРАЛЛЕЛЬНЫМ ПОТОЧНЫМ ЛИНИЯМ

ОТДЕЛКИ

Известны способы поштучного поочередного, а также избирательного распределения проката с подводящего рольганга по параллельным поточным линиям отделки.

Способ, согласно изобретению, позволяет максимально уплотнить загрузку всех поточных линий;при .подаче проката с широким диапазоном по длине, что повышает производительность участка электрохимичеокой обработки проката, куда .прокат подают отводящими рольгангами.

На фиг. 1 дана схема расположения поточных линий, поясняющая способ; на фиг. 2— схема накопителя и его клапанов. прокат, преимущественно трубы, подают по однониточному рольгангу 1 к .поперечному транспортеру 2, перемещающему прокат поперек,поточных линий 8, состоящих из отводящих рольгангов 4.

Между на правляющими 5 и рольгангами 4 на каждой поточной лин ии предусмотрен промежуточный накопитель б с клапаном загрузки 7 и клапаном разгрузки 8.

При отсутствии в накопителе проката подается сигнал на раскрытие загрузочного кла пана, и очередная штука проката, проходящая над накопителем, сваливается в него. После этого клапан загрузки автоматически закрывается. Последующие трубы, перемещаются по направляющим к другим линиям. При наличин в накопителе проката в тот,момент, когда задний конец предыдущей штуки, находящейся на этой лин ии, например, входит в ванну для электрохимической обработки, подается сигнал на раскрытие клапана разгрузки, и прокат из накопителя подается на рольганг.

После сброса трубы из накопителя клапан разгрузки за крывается и вновь подается импульс на раскрытие клапана загрузки.

Для того чтобы обеспечить загрузку всех линий, скорость .рольганга 1 выбирают несколько большей суммы скоростей всех поточных линий. Избыточный прокат, не попавший ни в один из накопителей, возвращают к подводящему рольгангу 1 ло рельтангу 9.

Предмет изобретения

Способ распределения проката с подводящего рольганга по па раллельным поточным

20 линиям отделки, на участке электрохимической обработки проката в |ваннах, включающий непрерывную подачу проката с подводящего рольтанга поперечным транспортером и избирательную раздачу проката на параллель25 ные отводящие рольганги, отличающийся тем, что, с целью повышения производительности поточных линий при подаче проката с широким диапазоном по длине, передачу проката с транспортера на линию осуществляют через

30 промежуточный накопитель, сигнал на загруз208632 ку,которого, подают при отсутствии в нем проката, а сигнал на разгрузку — п|ри наличии в нем проката в .момент прохождения задним концом предыдущей штуки проката входного отверстия ванны,,причем подводящему рольгангу сообщают, скорость,,превышающую сумму скоростей всех поточных линий, а избыточный прокат, не попавший ни в один из накопителей, возвращают к подводящему роль5 гангу.

208632

Составитель Б. Бейнефест

Техред Л. Я. Бриккер Корректоры: В. В, Крылова и С. Ф. Гоптаренко

Редактор П. Середин

Типография, пр. Сапунова, 2

Заказ 324 2 Тираж 530 Подписное

ЦЬИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
