Устройство сети мобильной коммуникации

Устройство сети мобильной коммуникации

Иллюстрации

Показать все

Реферат

Область техники

Изобретение относится к области мобильных коммуникаций и касается физического уровня их систем. При этом оно может быть применено при создании сетей с явно выраженной инфраструктурой.

В основном изобретение описывает подсистему радиосвязи, предполагающую открытую архитектуру и общий радиоинтерфейс, совместимые с распространенным программным обеспечением. В то же время изобретение позволяет строить комплексные системы, предопределяя их физический уровень, организацию доступа к среде, как для мультимедийных, так и для голосовых приложений, маршрутизацию, вхождение во внешние сети, в том числе в широкополосные цифровые с интеграцией услуг и проч.

Изобретение предназначено для реализации в интересах широких слоев населения, в первую очередь, в районах с малой плотностью последнего и/или имеющих разрывы наземной инфраструктуры. Его можно использовать при организации дистанционных обучения и медицины (диагностики, хирургии и т.д.), при обеспечении дистанционного мобильного доступа к базам данных, например для просмотра Web-ресурсов, а также на транспорте, в системах безопасности, в промышленности, в объектах широковещания, для связи со службами на мобильных платформах, для голосовой связи, передачи данных, обмена сообщениями, в том числе короткими, электронной почтой, факсами, видеоинформацией, гипертекстами и проч.

Изобретение ориентировано на создание сетей, поддерживающих беспроводной доступ и мобильность конечных систем. В частности, изобретение предназначено для обеспечения доступа портативных устройств в Internet, например, с использованием протоколов TCP/IP (протокола управления передачей и протокола Internet), а также UDP (протокола пользовательских дейтаграмм).

Также изобретение может быть внедрено при построении радиомагистралей и асимметричных систем связи, например, однонаправленных широковещательных систем на базе цифровой передачи мультимедийной информации.

Основное применение изобретение должно найти в системах коммуникации, работающих в дуплексном режиме, использующих в качестве мобильных терминалов сотовые телефоны различных производителей, как правило, сопрягаемые с компьютерами. При этом изобретение нацелено на обслуживание индивидуальных вызовов, в том числе между двумя абонентами.

Авторы допускают также возможность использования отличительных признаков изобретения при построении пакетно-ориентированных сетей.

Уровень техники

Динамика потребностей в обмене информацией, имеющая место в последнее десятилетие, явно свидетельствует, что связь является фундаментом постиндустриального мира. Однако головокружительный успех импортных концепций мобильных коммуникаций заставил нас на время забыть, что в основном единственным надежным транспортом в России является телега, в которую впряжена кобыла. Это, конечно, гипербола, но через призму действительности отчетливо видно, что ни TETRA, ни GSM, ни IRIDIUM не решат проблемы обеспечения населения нашей страны доступными мобильными телекоммуникациями. Причин тому множество - и большая территория, и плохо развитая инфраструктура, и отсутствие у населения накоплений, и проч., и проч.

Нисколько не умаляя достоинств современной связи, заявитель, инициативно проведя пилотные исследования, пришел к заключению о необходимости построения на территории РФ альтернативных информационных сетей.

Обратимся к истории. Несмотря на открытие в 1920 г. Гильермо Маркони коротких волн, которые благодаря отражению от ионосферы могут использоваться для соединения пользователей, находящихся практически в любой точке земного шара, и открытие в 1933 г. Эдвином Армстронгом частотной модуляции, позволяющей в значительной мере исключить влияние помех на качественную связь (здесь обращается внимание на глубину проработки проблемы), одна из первых сетей (A-Netz, 1958 г., Германия) была аналоговой и работала на частоте 160 МГц, обеспечивающей связь лишь в зоне прямой видимости, и это при числе абонентов к 1970 г. всего порядка 10 тысяч. Более поздние сети также оставались аналоговыми и работали на еще более высоких частотах (Скандинавская сеть NMT в семидесятых работала на частоте 450 МГц, а затем была переведена на частоту 900 МГц).

В 1982 г. было принято решение о разработке цифрового стандарта мобильной связи (GSM), работающего на частоте 900 МГц. При этом уже в 1991 г. Европейским институтом стандартов по телекоммуникациям был принят стандарт расширенных (в смысле обеспечения возможности передачи мультимедийных данных) цифровых беспроводных телекоммуникаций (DECT), ориентированных на частоты 1880...1900 МГц (см., в частности, стандарт GSM-1800).

«Перемещение» в область высоких частот, несомненно, оправдано даже с учетом требования развитых инфраструктуры и служб (необходимо множество антенн, коммутаторов, локальных регистраторов и т.п., необходимы частые переключения с одной базовой станции на другую при движении абонента и проч.) - радиоресурс весьма ограничен, тогда как потребности в объемах передаваемой информации и сопутствующих услуг непрерывно растут. Нельзя не отметить и высокую проникающую способность высокочастотного излучения (здесь имеется в виду возможность приема в помещениях высокочастотных радиоволн, прошедших через узкие оконные проемы - минимальная длина волн коротковолнового диапазона - 10 м), и хороший прием такого излучения на малогабаритные антенны, и проч., и проч.

Сегодня сотовые системы позволяют передавать с высокими скоростями видеоданные, обеспечивают информационную безопасность, полный контроль доступа, международный роуминг, возможность определения местонахождения пользователя, а также многое другое. Однако, будучи ориентированными на 100% покрытие территории северных европейских стран (родины современной мобильной связи), такие системы не имеют аналогичной перспективы покрытия при использовании на территории таких стран, как Россия, Бразилия, Индонезия и ряд других.

Действительно, при максимальном радиусе действия базовой GSM-станции 35 км (и это без учета особенностей рельефа местности, реально на практике речь идет о 5...10 км) для 100% покрытия территории России потребуется не один десяток тысяч таких станций, тогда как в более чем половине случаев на станцию будет приходиться менее дюжины абонентов.

Именно потому, что сотовая связь не является решением обозначенной проблемы, широкое распространение получили у нас системы транкинговой связи (например, на базе протокола МРТ 1327 - TAITNET и ACCESSNET). Такие и подобные им системы уже внедрили РАО ЕС и «Газпром», Федеральная автодорожная служба, ОАО «Связьтранснефть» и др. Территория, покрытая соответствующими сетями, превышает территорию любой западноевропейской страны.

Следует отметить, что современные транкинговые системы работают на частотах 380...400, 800...900 МГц и могут поддерживать около сотни каналов в каждой из более чем ста зон, имея емкость порядка миллиона абонентов. При этом основным недостатком транкинговой связи является обилие мелких систем.

Альтернативой сотовым и транкинговым системам, особенно в части простоты и скорости присоединения к глобальным сетям удаленных и малонаселенных районов, в том числе развивающихся областей, является спутниковая связь, не требующая использования базовых станций и дополнительных наземных сетей, хотя до недавнего времени - до появления цифровой технологии Iridium (примерно до 1998 г.) спутники использовались лишь в качестве средств широковещания. Сегодня мобильная спутниковая связь базируется на большом числе рассеянных на низких орбитах спутников, предполагая их еженедельный запуск. При этом работа осуществляется на частотах порядка 1600 МГц.

Несомненный интерес представляют сети, использующие (в качестве транспордеров, маршрутизаторов, ...) спутники различных типов (GEO, МЕО, LEO, НЕО), связанные между собой через межспутниковые каналы связи (ISL).

К основным недостаткам спутниковой связи следует отнести высокую стоимость ее обслуживания и построения (порядка 5 млрд. USD)(здесь также следует отметить, что распространение спутниковой связи у нас возможно лишь на основе использования иностранных спутниковых систем), плохо сочетающиеся с мобильностью и портативностью требования к размеру и направленности антенн, к мощности излучения, сложность частотного распределения и переключения (имеет место быстрое движение базовых станций).

О недостатках спутниковых систем красноречиво говорят и результаты оценок рынка соответствующих услуг - к моменту, когда на планете окажется 6 млрд. чел., будет зарегистрировано всего 3 млн. пользователей спутниковой связи, т.е. 0,5% населения.

Также известно использование оптоволоконных кабелей для создания глобальных коммуникационных магистралей, в чем такие кабели составляют сегодня серьезную конкуренцию, в том числе и спутниковым системам.

В последнее время наметилась тенденция к объединению различных систем коммуникации в широкополосную систему беспроводных мобильных коммуникаций (MBS), следствием чего явилась разработка стандарта IMT 2000 международных мобильных коммуникаций с переходом на частоту порядка 2000 МГц.

Важно отметить, что, несмотря на бурное развитие связи в ультракоротковолновом диапазоне, по сегодняшний день многие ориентированы на системы связи с радиусом действия 100 и более км, работающие в коротковолновом (до 30 МГц) и низкочастотном (30...56 МГц) диапазонах. Широкое распространение, благодаря хорошему огибанию рельефа и распространению за линию горизонта радиоволн указанных диапазонов, получили радиостанции торговых марок Roger (КР-30), Vertex (VX-3000) и др., в том числе поддерживающие сетевой режим и выход, например, в телефонную сеть общего пользования.

При этом ведущие корпорации, работающие в области мобильных коммуникаций, принципиально пренебрегают коротковолновой техникой, даже несмотря на существование специально разработанных для коротковолнового диапазона протоколов передачи, например, протокола DRM (цифровой радиопередачи) - низкая пропускная способность коротковолнового диапазона предопределяет его низкую коммерческую привлекательность при построении сетей.

В качестве прототипа изобретения выбрано устройство сети мобильной коммуникации на базе широкополосной сети радиодоступа BRAN в системе асинхронного режима передачи ATM. См. базовую модель HIPERLAN-2 Европейского института стандартов по телекоммуникациям (а также Bhat R.R., Wireless ATM Requirements Specification", ATM Forum, RTD-WATM-01.02., 1998 и Raychaudhuri D., "Wireless ATM networks: architecture, system design and prototyping", IEEE Personal Communication, vol.3, no.4, August, 1996).

Важным в прототипе является следующее.

Прототип представляет собой устройство сети мобильной коммуникации, включающее внешнюю сеть и точки доступа к ней с трансиверами, а также мобильные абонентские терминалы и терминальные адаптеры, притом что последние выполнены с возможностью приема и передачи высокочастотных электромагнитных волн (с частотой, удовлетворяющей условию

где f₁ - частота электромагнитных волн, на которой работают терминальные адаптеры),

обеспечивающих возможность передачи элементарных сигналов со скоростью v₁±Δv₁.

Основным недостатком прототипа является его ориентация на указанные частоты, предполагающие возможность установления соединения трансивера адаптера с трансивером точки доступа лишь в зоне прямой видимости.

Также хорошо известны беспроводные локальные сети WLAN (см. IEEE 802.11, а также Европейский стандарт беспроводных локальных сетей HIPERLAN 1 и 2), обеспечивающие мобильную связь между компьютерами и работающие на частотах 2400 и 5200 МГц (в полосе частот для промышленного, научного и медицинского применения ISM).

В заключении данного раздела следует сказать пару слов о ранее упомянутом протоколе IP, а именно о Mobile IP. Мобильный узел, оказавшись в чужой сети, сохраняет свой IP-адрес. В типовом сценарии связи корреспондентский узел - партнер по сеансу связи мобильного узла связывается с ним, отправляя данные по указанному адресу. В действительности последний является лишь входной точкой туннеля, начинающегося у базового агента - агента базовой сети мобильного узла, который знает о текущем расположении мобильного узла, тогда как выходной точкой туннеля является адрес передачи, например, определенный маршрутизатором чужого агента упомянутой чужой сети.

Доставка IP-пакетов осуществляется следующим образом. Корреспондентский узел отправляет IP-пакет по IP-адресу мобильного узла. Internet (сеть), не имея сведений о текущем расположении мобильного узла, с помощью стандартных процедур отправляет пакет на маршрутизатор базовой сети, после чего тот попадает к базовому агенту. Последний, зная от чужого агента адрес передачи, инкапсулирует пакет, добавляя новый заголовок, и пересылает его по туннелю. Чужой агент декапсулирует пакет, убирая дополнительный заголовок, и передает его на мобильный узел.

В аспекте заявляемого изобретения важно, во-первых, то, что для корреспондентского узла не видна мобильность партнера по связи, IP-адрес которого остается неизменным, а во-вторых, то, что образуется виртуальный туннель между точкой входа в подсеть по указанному IP-адресу и точкой входа в подсеть чужой сети - текущего расположения мобильного узла.

Сущность изобретения

Мотив создания изобретения - потребность в разработке концепции построения сети мобильной коммуникации со 100% покрытием территории России, адаптированной к условиям быстрого развития и распространения мобильной, в частности сотовой, связи, работающей на частотах много больших 30 МГц.

Здесь следует подчеркнуть, что речь идет не об интегрированных в сотовую связь сетях, а о сетях, сочетаемых с сотовой связью.

Основная цель изобретения - создание предпосылок построения глобальной сети при минимальных начальных капиталовложениях и стоимости обслуживания, тогда как такая сеть должна быть совместима с распространенным пользовательским оборудованием (например, с мобильными телефонами или ноутбуками, поддерживающими мобильность) и удовлетворять современным требованиям качества обслуживания (по параметрам качества QoS).

Задача изобретения - внедрение коротковолновой связи в сотовые сети, в Internet и т.п.

Здесь также важно подчеркнуть, что, хотя и существуют приемы повышения скорости передачи информации, при работе в коротковолновом диапазоне она все равно существенно ниже таковой при работе в области высоких частот, например определяемой стандартом GSM. В результате при решении задачи изобретения возникает необходимость согласования существующих устройств, предназначенных для высокоскоростных соединений, с низкоскоростными устройствами передачи данных в коротковолновом диапазоне. Такое согласование является основным техническим результатом, достигаемым при реализации изобретения, отличительные признаки независимого пункта формулы которого дают возможность и в зоне (в материалах заявки под зоной понимается область в пределах которой возможна радиосвязь терминального адаптера с соответствующим трансивером точки доступа, как правило, это зона, в которую направлено излучение трансивера точки доступа) действия внешней (высокочастотной) сети, и в зоне действия коротковолновой сети работать с одним и тем же мобильным терминалом, в частности, с небольшим по размерам мобильным телефоном.

Заявляемое изобретение позволяет усовершенствовать существующие системы мобильной связи, дополняя их универсальным коротковолновым удлинителем мобильности.

Еще одна задача изобретения - привязка сети мобильной коммуникации к существующей на территории России инфраструктуре, обеспечивающей передачу информации, в частности, включающей ретрансляторы коротковолнового и средневолнового диапазонов с целью минимизации стоимости получения доступа к указанной сети пользователями, расположенными в малонаселенных районах.

Сказанное выше отражает технический результат, достигаемый при реализации изобретения.

Сопутствующий эффект от использования изобретения заключается в обеспечении возможности реализовать оптимальный режим кодирования с минимальной потерей пользовательских и служебных данных при согласовании высокоскоростных и низкоскоростных потоков информации в беспроводных сетях, в частности, при работе в режиме инкапсуляция/декапсуляция.

Еще один сопутствующий эффект от использования изобретения заключается в обеспечении возможности равномерной загрузки трансиверов в течение всех суток.

Занять свою нишу на рынке заявляемое устройство сможет ввиду обеспечения возможности пользования услугами мобильной связи в малонаселенных труднодоступных районах РФ.

Заявляемый технический результат в основном достигается следующим.

В устройство сети мобильной коммуникации, включающее внешнюю сеть и точки доступа к ней с трансиверами, а также мобильные абонентские терминалы и терминальные адаптеры, притом что последние выполнены с возможностью приема и передачи высокочастотных электромагнитных волн (с частотой, удовлетворяющей условию

где f₁ - частота электромагнитных волн, на которой работают терминальные адаптеры), обеспечивающих возможность передачи элементарных сигналов со скоростью v₁+Δv₁, введены следующие отличительные признаки: упомянутые адаптеры в рабочем режиме преимущественно располагаются вне зоны обслуживания внешней сети, а упомянутые точки преимущественно являются непрямыми точками доступа к внешней сети, тогда как упомянутые трансиверы и адаптеры выполнены с возможностью обмена сигналами друг с другом и/или между собой посредством электромагнитных волн с частотой, удовлетворяющей условию

где f₁ - см. выше,

f₂ - частота электромагнитных волн, посредством которых осуществляется связь между трансиверами точек доступа и терминальными адаптерами или между самими трансиверами, или между самими адаптерами,

n - число размещений с повторениями при двоичном коде, причем n удовлетворяет условию

и такие волны обеспечивают возможность передачи элементарных сигналов со скоростью v₂±Δv₂, а упомянутые терминалы и адаптеры выполнены с возможностью обмена сигналами друг с другом посредством электромагнитных волн с частотой f₁ при этом упомянутое устройство дополнительно включает блоки согласования, выполненные с возможностью преобразования принимаемого сигнала с упомянутой скоростью v₁±Δv₁ в как минимум один передаваемый сигнал с упомянутой скоростью v₂±Δv₂ и, наоборот, как минимум одного принимаемого сигнала с упомянутой скоростью v₁±Δv₁ в передаваемый сигнал с упомянутой скоростью v₁±Δv₁.

Также технический результат достигается за счет введения следующих частных отличительных признаков.

Точки доступа могут включать модули, предназначенные для обеспечения эмуляции работы терминалов при их соединении с внешней сетью.

Точки доступа могут преимущественно располагаться в/у населенных пунктах(ов) с числом жителей порядка 1 млн чел. и более, 0,5...1,0 млн чел., 0,1...0,5 млн чел.

Точки доступа могут быть выполнены в виде встраиваемых узлов точек прямого доступа к внешней сети.

Точки доступа могут включать модули международной идентификации мобильного оборудования.

Трансиверы точек доступа могут преимущественно являться стационарными и иметь географические координаты (северная широта, долгота (восточная - в основном речь идет о территории СНГ) в градусах с допуском ±0,5°), выбранные из перечня, включающего: 35, 62; 36, 63; 36, 64; 37, 54; 37, 60; 37, 61; 37, 62; 37, 67; 37, 68; 37, 69; 37, 72; 38, 49; 38, 55; 38, 56; 38, 57; 38, 58; 38, 62; 38, 63; 38, 64; 38, 65; 38, 66; 38, 66; 38, 67; 38, 68; 38, 69; 38, 70; 38, 71; 38, 72; 38, 73; 38, 74; 38, 75; 39, 45; 39, 46; 39, 47; 39, 48; 39, 49; 39, 53; 39, 54; 39, 55; 39, 56; 39, 58; 39, 59; 39, 61; 39, 63; 39, 64; 39, 65; 39, 66; 39, 67; 39, 68; 39, 68; 39, 69; 39, 70; 39, 71; 39, 72; 39, 74; 40, 39; 40, 44; 40, 45; 40, 46; 40, 47; 40, 48; 40, 49; 40, 50; 40, 51; 40, 53; 40, 53; 40, 54; 40, 56; 40, 57; 40, 58; 40, 60; 40, 62; 40, 64; 40, 65; 40, 66; 40, 67; 40, 68; 40, 68; 40, 69; 40, 70; 40, 71; 40, 72; 40, 73; 40, 74; 41, 41; 41, 43; 41, 44; 41, 45; 41, 46; 41, 47; 41, 48; 41, 49; 41, 50; 41, 53; 41, 55; 41, 58; 41, 60; 41, 61; 41, 63; 41, 64; 41, 65; 41, 66; 41, 68; 41, 69; 41, 70; 41, 71; 41, 72; 41, 73; 41, 74; 41, 75; 41, 76; 42, 42; 42, 43; 42, 44; 42, 45; 42, 46; 42, 47; 42, 48; 42, 49; 42, 53; 42, 59; 42, 60; 42, 61; 42, 62; 42, 65; 42, 67; 42, 69; 42, 70; 42, 71; 42, 72; 42, 73; 42, 74; 42, 75; 42, 76; 42, 77; 42, 78; 42, 79; 43, 40; 43, 41; 43, 42; 43, 43; 43, 44; 43, 45; 43, 46; 43, 47; 43, 48; 43, 54; 43, 59; 43, 60; 43, 63; 43, 64; 43, 67; 43, 68; 43, 69; 43, 70; 43, 71; 43, 72; 43, 73; 43, 74; 43, 75; 43, 76; 43, 77; 43, 78; 43, 79; 43, 80; 43, 131; 43, 132; 43, 133; 43, 134; 43, 135; 44, 34; 44, 39; 44, 40; 44, 41; 44, 42; 44, 43; 44, 44; 44, 45; 44, 46; 44, 47; 44, 48; 44, 51; 44, 52; 44, 55; 44, 58; 44, 59; 44, 62; 44, 63; 44, 67; 44, 68; 44, 69; 44, 70; 44, 71; 44, 73; 44, 74; 44, 75; 44, 76; 44, 77; 44, 78; 44, 79; 44, 80; 44, 131; 44, 132; 44, 133; 44, 134; 44, 135; 44, 136; 44, 146; 44, 147; 45, 29; 45, 30; 45, 33; 45, 34; 45, 35; 45, 36; 45, 37; 45, 38; 45, 39; 45, 40; 45, 41; 45, 42; 45, 43; 45, 44; 45, 45; 45, 46; 45, 47; 45, 48; 45, 50; 45, 53; 45, 55; 45, 56; 45, 61; 45, 63; 45, 66; 45, 67; 45, 69; 45, 70; 45, 71; 45, 72; 45, 74; 45, 75; 45, 76; 45, 77; 45, 78; 45, 79; 45, 80; 45, 132; 45, 133; 45, 134; 45, 135; 45, 136; 45, 137; 45, 148; 46, 28; 46, 29; 46, 29; 46, 30; 46, 31; 46, 32; 46, 33; 46, 34; 46, 35; 46, 38; 46, 39; 46, 40; 46, 41; 46, 42; 46, 43; 46, 44; 46, 45; 46, 46; 46, 47; 46, 48; 46, 49; 46, 54; 46, 56; 46, 60; 46, 62; 46, 64; 46, 67; 46, 70; 46, 74; 46, 77; 46, 79; 46, 81; 46, 82; 46, 134; 46, 135; 46, 136; 46, 138; 46, 141; 46, 142; 46, 143; 46, 150; 47, 28; 47, 29; 47, 30; 47, 31; 47, 32; 47, 33; 47, 34; 47, 35; 47, 36; 47, 37; 47, 38; 47, 39; 47, 40; 47, 41; 47, 42; 47, 44; 47, 45; 47, 46; 47, 47; 47, 48; 47, 49; 47, 50; 47, 51; 47, 52; 47, 54; 47, 55; 47, 59; 47, 61; 47, 62; 47, 65; 47, 68; 47, 71; 47, 73; 47, 75; 47, 77; 47, 80; 47, 81; 47, 82; 47, 83; 47, 85; 47, 134; 47, 135; 47, 136; 47, 137; 47, 138; 47, 139; 47, 142; 47, 143; 47, 152; 48, 23; 48, 24; 48, 25; 48, 26; 48, 27; 48, 28; 48, 29; 48, 30; 48, 31; 48, 32; 48, 33; 48, 34; 48, 35; 48, 36; 48, 37; 48, 38; 48, 39; 48, 40; 48, 41; 48, 42; 48, 43; 48, 45; 48, 46; 48, 47; 48, 48; 48, 49; 48, 52; 48, 53; 48, 55; 48, 57; 48, 58; 48, 60; 48, 62; 48, 64; 48, 67; 48, 68; 48, 70; 48, 71; 48, 73; 48, 75; 48, 78; 48, 79; 48, 80; 48, 83; 48, 84; 48, 85; 48, 86; 48, 131; 48, 133; 48, 135; 48, 136; 48, 138; 48, 140; 48, 142; 48, 143; 48, 153; 49, 22; 49, 23; 49, 24; 49, 25; 49, 26; 49, 27; 49, 28; 49, 29; 49, 30; 49, 31; 49, 32; 49, 33; 49, 34; 49, 35; 49, 36; 49, 37; 49, 38; 49, 39; 49, 40; 49, 42; 49, 43; 49, 44; 49, 47; 49, 49; 49, 50; 49, 52; 49, 55; 49, 56; 49, 57; 49, 58; 49, 60; 49, 61; 49, 62; 49, 64; 49, 66; 49, 67; 49, 68; 49, 71; 49, 72; 49, 73; 49, 74; 49, 76; 49, 77; 49, 79; 49, 81; 49, 82; 49, 83; 49, 84; 49, 85; 49, 86; 49, 109; 49, 111; 49, 130; 49, 131; 49, 132; 49, 133; 49, 134; 49, 135; 49, 136; 49, 137; 49, 138; 49, 139; 49, 140; 49, 142; 49, 143; 49, 145; 50, 24; 50, 25; 50, 26; 50, 27; 50, 28; 50, 29; 50, 30; 50, 31; 50, 32; 50, 33; 50, 34; 50, 35; 50, 36; 50, 37; 50, 38; 50, 40; 50, 41; 50, 42; 50, 43; 50, 44; 50, 45; 50, 47; 50, 48; 50, 49; 50, 51; 50, 53; 50, 54; 50, 56; 50, 57; 50, 58; 50, 60; 50, 61; 50,63; 50, 64; 50, 65; 50, 66; 50, 67; 50, 70; 50, 72; 50, 73; 50, 74; 50, 77; 50, 79; 50, 80; 50, 81; 50, 82; 50, 83; 50, 84; 50, 86; 50, 87; 50, 88; 50, 89; 50, 90; 50, 95; 50, 104; 50, 106; 50, 107; 50, 109; 50, 110; 50, 112; 50, 113; 50, 116; 50, 117; 50, 118; 50, 119; 50, 128; 50, 129; 50, 130; 50, 131; 50, 132; 50, 133; 50, 134; 50, 135; 50, 136; 50, 137; 50, 138; 50, 139; 50, 140; 50, 142; 50, 143; 50, 144; 50, 155; 51, 24; 51, 25; 51, 26; 51, 27; 51, 28; 51, 29; 51, 30; 51, 31; 51, 32; 51, 33; 51, 35; 51, 36; 51, 37; 51, 38; 51, 39; 51, 40; 51, 41; 51, 42; 51, 43; 51, 44; 51, 45; 51, 46; 51, 47; 51, 48; 51, 50; 51, 51; 51, 52; 51, 53; 51, 54; 51, 55; 51, 56; 51, 57; 51, 58; 51, 59; 51, 60; 51, 61; 51, 62; 51, 63; 51, 64; 51, 66; 51, 67; 51, 70; 51, 71; 51, 72; 51, 73; 51, 74; 51, 76; 51, 78; 51, 79; 51, 80; 51, 81; 51, 82;51, 84; 51, 85; 51, 86; 51, 88; 51, 90; 51, 92; 51,93; 51, 94; 51, 95; 51, 98; 51, 103; 51, 105; 51, 106; 51, 107; 51, 108; 51, 109; 51, 110; 51, 112; 51, 114;51, 115; 51, 116; 51, 118; 51, 119; 51, 120; 51, 127; 51, 128; 51, 129; 51, 130; 51, 132; 51, 133; 51, 135;51, 137; 51, 138; 51, 139; 51, 140; 51, 141; 51, 142; 51, 143; 51, 144; 51, 156; 51, 157; 52, 23; 52, 24; 52, 25; 52, 26; 52, 28; 52, 29; 52, 30; 52, 31; 52, 33; 52, 34; 52, 35; 52, 36; 52, 37; 52, 38; 52, 39; 52, 40; 52, 41; 52, 42; 52, 43; 52, 44; 52, 45; 52, 46; 52, 47; 52, 48; 52, 49; 52, 50; 52, 52; 52, 53; 52, 54; 52, 55; 52, 56; 52, 57; 52, 58; 52, 59; 52, 60; 52, 61; 52, 62; 52, 64; 52, 65; 52, 66; 52, 67; 52, 68; 52, 70; 52, 71; 52, 72; 52, 73; 52, 75; 52, 76; 52, 77; 52, 78; 52, 79, 52, 79; 52, 80; 52, 81; 52, 82; 52, 83; 52, 84; 52, 85; 52, 86; 52, 87; 52, 88; 52, 90; 52, 91; 52, 92; 52, 93; 52, 94; 52, 96; 52, 100; 52, 101; 52, 102; 52, 103; 52, 104; 52, 105; 52, 106; 52, 107; 52, 108; 52, 109; 52, 110; 52, 111; 52, 112; 52, 113; 52, 114; 52, 116; 52, 117; 52, 118; 52, 119; 52, 127; 52, 128; 52, 129; 52, 130; 52, 131; 52, 133; 52, 134; 52, 136; 52, 139; 52, 140; 52, 142; 52, 143; 52, 158; 53, 24; 53, 25; 53, 26; 53, 27; 53, 28; 53, 29; 53, 30; 53, 31; 53, 32; 53, 33; 53, 34; 53, 35; 53, 36; 53, 37; 53, 38; 53, 39; 53, 40; 53, 41; 53, 42; 53, 43; 53, 44; 53, 45; 53, 46; 53, 48; 53, 49; 53, 50; 53, 51; 53, 52; 53, 53; 53, 55; 53, 56; 53, 57; 53, 58; 53, 59; 53, 61; 53, 62; 53, 63; 53, 64; 53, 66; 53, 67; 53, 68; 53, 69; 53, 70; 53, 72; 53, 74; 53, 75; 53, 76; 53, 77; 53, 78; 53, 79; 53, 80; 53, 81; 53, 82; 53, 83; 53, 84; 53, 85; 53, 86; 53, 87; 53, 88; 53, 89; 53, 90; 53, 91; 53, 92; 53, 93; 53, 94; 53, 101; 53, 102; 53, 103; 53, 104; 53, 105; 53, 106; 53, 107; 53, 108; 53, 109; 53, 110; 53, 112; 53, 113; 53, 115; 53, 116; 53, 117; 53, 119; 53, 120; 53, 122; 53, 124; 53, 126; 53, 129; 53, 130; 53, 131; 53, 132; 53, 133; 53, 134; 53, 136; 53, 138; 53, 139; 53, 141; 53, 142; 53, 143; 53, 156; 53, 158; 53, 159; 53, 160; 54, 20; 54, 21; 54, 24; 54, 25; 54, 26; 54, 27; 54, 28; 54, 29; 54, 30; 54, 31; 54, 32; 54, 33; 54, 34; 54, 35; 54, 36; 54, 37; 54, 38; 54, 39; 54, 40; 54, 41; 54, 42; 54, 43; 54, 44; 54, 45; 54, 46; 54, 47; 54, 48; 54, 49; 54, 50; 54, 51; 54, 52; 54, 53; 54, 54; 54, 55; 54, 56; 54, 57; 54, 58; 54, 59; 54, 60; 54, 61; 54, 62; 54, 63; 54, 64; 54, 65; 54, 66; 54, 67; 54, 68; 54, 69; 54, 70; 54, 71; 54, 72; 54, 73; 54, 74; 54, 75; 54, 77; 54, 78; 54, 79; 54, 80; 54, 81; 54, 82; 54, 83; 54, 84; 54, 85; 54, 86; 54, 87; 54, 88; 54, 89; 54, 90; 54, 91; 54, 92; 54, 93; 54, 94; 54, 97; 54, 98; 54, 99; 54, 100; 54, 101; 54, 102; 54, 103; 54, 105; 54, 106; 54, 107; 54, 108; 54, 109; 54, 110; 54, 111; 54, 112; 54, 113; 54, 114; 54, 115; 54, 116; 54, 117; 54, 119; 54, 120; 54, 121; 54, 122; 54, 123; 54, 124; 54, 127; 54, 129; 54, 133; 54, 134; 54, 136; 54, 137; 54, 140; 54, 142; 54, 143; 54, 156; 54, 158; 54, 160; 55, 20; 55, 21; 55, 22; 55, 23; 55, 24; 55, 25; 55, 26; 55, 27; 55, 28; 55, 29; 55, 30; 55, 31; 55, 32; 55, 33; 55, 34; 55, 36; 55, 37; 55, 38; 55, 39; 55, 40; 55, 41; 55, 42; 55, 43; 55, 44; 55, 45; 55, 46; 55, 47; 55, 48; 55, 49; 55, 50; 55, 51; 55, 52; 55, 53; 55, 54; 55, 55; 55, 56; 55, 57; 55, 58; 55, 60; 55, 61; 55, 62; 55, 63; 55, 64; 55, 65; 55, 66; 55, 67; 55, 68; 55, 69; 55, 70; 55, 71; 55, 72; 55, 73; 55, 75; 55, 76; 55, 77; 55, 78; 55, 79; 55, 80; 55, 81; 55, 82; 55, 83; 55, 84; 55, 85; 55, 86; 55, 87; 55, 88; 55, 89; 55, 90; 55, 91; 55, 92; 55, 93; 55, 94; 55, 95; 55, 99; 55, 101; 55, 103; 55, 105; 55, 108; 55, 109; 55, 110; 55, 111; 55, 113; 55, 114; 55, 117; 55, 119; 55, 121; 55, 125; 55, 127; 55, 129; 55, 130; 55, 134; 55, 135; 55, 138; 55, 159; 55, 161; 55, 166; 56, 21; 56, 21; 56, 22; 56, 23; 56, 24; 56, 24; 56, 25; 56, 26; 56, 27; 56, 28; 56, 28; 56, 30; 56, 31; 56, 32; 56, 33; 56, 34; 56, 35; 56, 36; 56, 37; 56, 38; 56, 39; 56, 40; 56, 41; 56, 42; 56, 43; 56, 44; 56, 45; 56, 46; 56, 47; 56, 49; 56, 50; 56, 51; 56, 52; 56, 53; 56, 54; 56, 55; 56, 56; 56, 57; 56, 58; 56, 59; 56, 60; 56, 61; 56, 62; 56, 63; 56, 64; 56, 66; 56, 67; 56, 68; 56, 69; 56, 70; 56, 71; 56, 72; 56, 73; 56, 74; 56, 75; 56, 76; 56, 77; 56, 78; 56, 80; 56, 84; 56, 85; 56, 86; 56, 88; 56, 89; 56, 90; 56, 91; 56, 92; 56, 93; 56, 94; 56, 95; 56, 96; 56, 98; 56, 99; 56, 101; 56, 102; 56, 103; 56, 104; 56, 106; 56, 108; 56, 109; 56, 110; 56, 111; 56, 112; 56, 113; 56, 114; 56, 115; 56, 117; 56, 119; 56, 123; 56, 125; 56, 131; 56, 138; 56, 156; 56, 159; 56, 160; 56, 161; 56, 163; 57, 21; 57, 22; 57, 23; 57, 24; 57, 25; 57, 26; 57, 27; 57, 28; 57, 29; 57, 30; 57, 31; 57, 33; 57, 35; 57, 36; 57, 37; 57, 38; 57, 39; 57, 41; 57, 42; 57, 43; 57, 45; 57, 47; 57, 48; 57, 49; 57, 50; 57, 51; 57, 52; 57, 53; 57, 54; 57, 55; 57, 57; 57, 58; 57, 59; 57, 60; 57, 61; 57, 62, 57, 63; 57, 64; 57, 65; 57, 66; 57, 67; 57, 71; 57, 73; 57, 74; 57, 75; 57, 77; 57, 81; 57, 82; 57, 85; 57, 86; 57, 88; 57, 89; 57, 91; 57, 93; 57, 95; 57, 96; 57, 99; 57, 101; 57, 102; 57, 104; 57, 105; 57, 106; 57, 107; 57, 109; 57, 114; 57, 118; 57, 121; 57, 125; 57, 136; 57, 157; 58, 22; 58, 23; 58, 23; 58, 24; 58, 24; 58, 25; 58, 26; 58, 27; 58, 28; 58, 29; 58, 30; 58, 31; 58, 32; 58, 33; 58, 34; 58, 35; 58, 36; 58, 37; 58, 38; 58, 39; 58, 40; 58, 41; 58, 42; 58, 43; 58, 44; 58, 46; 58, 47; 58, 48; 58, 49; 58, 50; 58, 52; 58, 53; 58, 54; 58, 55; 58, 56; 58, 58; 58, 59; 58, 60; 58, 62; 58, 63; 58, 64; 58, 65; 58, 68; 58, 69; 58, 71; 58, 72; 58, 77; 58, 79; 58, 81; 58, 83; 58, 84; 58, 85; 58, 89; 58, 92; 58, 93; 58, 95; 58, 97; 58, 100; 58, 103; 58, 106; 58, 108; 58, 109; 58, 112; 58, 113; 58, 114; 58, 116; 58, 118; 58, 124; 58, 126; 58, 131; 58, 136; 58, 140; 58, 159; 58, 163; 59, 22; 59, 23; 59, 24; 59, 25; 59, 26; 59, 27; 59, 28; 59, 29; 59, 30; 59, 31; 59, 32; 59, 35; 59, 36; 59, 38; 59, 40; 59, 43; 59, 44; 59, 46; 59, 47; 59, 48; 59, 49; 59, 50; 59, 51; 59, 52; 59, 55; 59, 56; 59, 58; 59, 59; 59, 60; 59, 61; 59, 62; 59, 64; 59, 66; 59, 69; 59, 76; 59, 77; 59, 78; 59, 81; 59, 82; 59, 83; 59, 87; 59, 88; 59, 89; 59, 99; 59, 101; 59, 106; 59, 108; 59, 111; 59, 113; 59, 117; 59, 120; 59, 122; 59, 125; 59, 126; 59, 128; 59, 131; 59, 135; 59, 137; 59, 142; 59, 143; 59, 146; 59, 149; 59, 151; 59, 153; 59, 160; 59, 163; 60, 25; 60, 26; 60, 27; 60, 29; 60, 30; 60, 31; 60, 32; 60, 33; 60, 34; 60, 35; 60, 38; 60, 39; 60, 40; 60, 41; 60, 43; 60, 44; 60, 45; 60, 46; 60, 48; 60, 50; 60, 51; 60, 53; 60, 54; 60, 55; 60, 57; 60, 59; 60, 60; 60, 61; 60, 63; 60, 64; 60, 65; 60, 66; 60, 67; 60, 69; 60, 71; 60, 73; 60, 74; 60, 78; 60, 79; 60, 82; 60, 84; 60, 88; 60, 90; 60, 91; 60, 93; 60, 102; 60, 103; 60, 108; 60, 112; 60, 118; 60, 120; 60, 127; 60, 130; 60, 133; 60, 134; 60, 138; 60, 142; 60, 145; 60, 149; 60, 150; 60, 151; 60, 154; 60, 161; 60, 166; 60, 167; 60, 170; 61, 29; 61, 30; 61, 31; 61, 33; 61, 34; 61, 35; 61, 36; 61, 40; 61, 42; 61, 43; 61, 46; 61, 47; 61, 48; 61, 50; 61, 57; 61, 58; 61, 60; 61, 62; 61, 64; 61, 65; 61, 69; 61, 71; 61, 73; 61, 74; 61, 77; 61, 78; 61, 79; 61, 80; 61, 90; 61, 93; 61, 98; 61, 100; 61, 108 61, 114; 61, 115; 61, 116; 61, 119; 61, 124; 61, 125; 61, 127; 61, 129; 61, 132; 61, 138; 61, 143; 61, 150; 61, 151; 61, 152; 61, 156; 61, 160; 61, 163; 61, 173; 62, 31; 62, 32; 62, 34; 62, 35; 62, 37; 62, 38; 62, 39; 62, 40; 62, 43; 62, 45; 62, 46; 62, 49; 62, 50; 62, 51; 62, 52; 62, 54; 62, 57; 62, 58; 62, 61; 62, 65; 62, 66; 62, 74; 62, 77; 62, 82; 62, 86; 62, 89; 62, 90; 62, 92; 62, 95; 62, 96; 62, 103; 62, 108; 62, 116; 62, 118; 62, 120; 62, 125; 62, 127; 62, 130; 62, 133; 62, 134; 62, 136; 62, 147; 62, 148; 62, 150; 62, 151; 62, 152; 62, 159; 62, 160; 62, 166; 62, 175; 62, 179; 63, 33; 63, 34; 63, 35; 63, 36; 63, 37; 63, 39; 63, 42; 63, 43; 63, 47; 63, 48; 63, 49; 63, 51; 63, 53; 63, 56; 63, 64; 63, 72; 63, 75; 63, 78; 63, 88; 63, 101; 63, 108; 63, 111; 63, 112; 63, 114; 63, 118; 63, 120; 63, 130; 63, 131; 63, 132; 63, 134; 63, 137; 63, 138; 63, 140; 63, 142; 63, 143; 63, 147; 63, 148; 63, 150; 63, 151; 63, 152; 63, 156; 63, 158; 63, 168; 63, 173; 63, 179; 64, 31; 64, 33; 64, 34; 64, 36; 64, 38; 64, 41; 64, 42; 64, 44; 64, 46; 64, 54; 64, 57; 64, 58; 64, 59; 64, 61; 64, 62; 64, 65; 64, 66; 64, 67; 64, 70; 64, 82; 64, 87; 64, 94; 64, 96; 64, 100; 64, 104; 64, 117; 64, 122; 64, 123; 64, 125; 64, 126; 64, 127; 64, 129; 64, 130; 64, 136; 64, 142; 64, 146; 64, 148; 64, 154; 64, 157; 64, 159; 64, 161; 64, 164; 64, 176; 64, 187; 65, 31; 65, 32; 65, 35; 65, 36; 65, 37; 65, 38; 65, 40; 65, 41; 65, 42; 65, 43; 65, 46, 65, 48; 65, 50; 65, 51; 65, 52; 65, 54; 65, 55; 65, 57; 65, 60; 65, 65; 65, 71; 65, 73; 65, 78; 65, 99; 65, 113; 65, 124; 65, 136; 65, 143; 65, 154; 65, 161; 65, 168; 65, 170; 65, 173; 65, 174; 65, 177; 65, 178; 66, 31; 66, 32; 66, 33; 66, 34; 66, 35; 66, 36; 66, 38; 66, 40; 66, 41; 66, 43; 66, 44; 66, 46; 66, 53; 66, 55; 66, 57; 66, 60; 66, 61; 66, 66; 66, 69; 66, 74; 66, 77; 66, 78; 66, 82; 66, 84; 66, 87; 66, 88; 66, 90; 66, 111; 66, 114; 66, 117; 66, 143; 66, 150; 66, 151; 66, 162; 66, 173; 66, 181; 66, 189; 66, 190; 67, 30; 67, 31; 67, 32; 67, 33; 67, 34; 67, 37; 67, 40; 67, 41; 67, 42; 67, 44; 67, 45; 67, 48; 67, 51; 67, 56; 67, 58; 67, 59; 67, 64; 67, 65; 67, 66; 67, 67; 67, 69; 67, 71; 67, 73; 67, 79; 67, 82; 67, 84; 67, 87; 67, 88; 67, 93; 67, 109; 67, 112; 67, 123; 67, 126; 67, 132; 67, 133; 67, 137; 67, 154; 67, 159; 67, 164; 67, 168; 67, 181; 67, 188; 68, 30; 68, 31; 68, 33; 68, 34; 68, 35; 68, 37; 68, 38; 68, 40; 68, 44; 68, 47; 68, 49; 68, 51; 68, 53; 68, 54; 68, 55; 68, 65; 68, 73; 68, 74; 68, 75; 68, 88; 68, 89; 68, 102; 68, 112; 68, 116; 68, 130; 68, 133; 68, 135; 68, 145; 68, 161; 68, 164; 68, 166; 68, 181; 68, 184; 69, 29; 69, 30; 69, 31; 69, 32; 69, 33; 69, 35; 69, 36; 69, 37; 69, 43; 69, 49; 69, 54; 69, 56; 69, 58; 69, 61; 69, 65; 69, 77; 69, 86; 69, 87; 69, 88; 69, 118; 69, 124; 69, 140; 69, 146; 69, 154; 69, 159; 69, 161; 69, 168; 69, 171; 69, 173; 69, 181; 70, 32; 70, 33; 70, 49; 70, 59; 70, 60; 70, 62; 70, 67; 70, 73; 70, 74; 70, 83; 70, 84; 70, 114; 70, 125; 70, 128; 70, 132; 70, 136; 70, 148; 70, 162; 70, 167; 70, 168; 70, 170; 70, 171; 70, 172; 70, 176; 71, 58; 71, 68; 71, 78; 71, 90; 71, 94; 71, 127; 71, 131; 71, 134; 71, 136; 71, 148; 71, 150; 71, 151; 71, 154; 71, 162; 71, 182; 72, 53; 72, 72; 72, 74; 72, 80; 72, 83; 72, 102; 72, 114; 72, 124; 72, 126; 72, 129; 72, 130; 72, 133; 72, 136; 73, 70; 73, 90; 73, 114; 73, 120; 73, 122; 73, 140; 73, 143; 74, 76; 74, 80; 74, 86; 74, 119; 74, 124; 74, 135; 75, 89; 75, 101; 75, 113; 75, 139; 76, 63; 76, 83; 76, 95; 76, 113; 76, 138; 76, 153; 77, 69; 77, 89; 77, 96; 77, 104; 78, 14; 78, 82; 78, 102; 78, 103; 78, 104; 78, 107; 79, 102; 80, 37; 80, 77; 80, 91; 81, 48; 81, 58; 81, 79; 82, 58.

Трансиверы точек доступа могут быть выполнены соединенными друг с другом по выделенным линиям связи.

Трансиверы точек доступа могут включать антенно-фидерные устройства, при этом антенны могут быть расположены на высоте от 1 до 100 м.

Как минимум один трансивер как минимум одной точки доступа может включать направленную антенну.

Трансиверы точек доступа могут быть выполнены с возможностью установления радиосвязи с использованием «отражения» радиоволн ионосферой.

Трансиверы точек доступа могут быть преимущественно расположены относительно находящегося поблизости населенного пункта таким образом, что последний пересекает как минимум одна воображаемая линия, соединяющая данный трансивер с точкой его зоны.

Как минимум один трансивер как минимум одной точки доступа может быть выполнен с возможностью обслуживания более одной зоны.

Трансиверы могут быть выполнены таким образом, что как минимум два из них обслуживают одну и ту же область одной зоны или одну и ту же зону.

Трансиверы точек доступа могут быть выполнены с возможностью обслуживания (приема и передачи) 2-х и более голосовых каналов в полосе порядка 24 кГц.

Трансиверы точек доступа могут быть выполнены с возможностью обслуживания до 16-и каналов связи на каждую зону при их динамическом выделении.

Трансиверы точек доступа могут включать контроллеры каналов, при этом последние могут быть выполнены с возможностью диспетчеризации частотных и временных ресурсов системы трансиверов точек доступа.

Адаптеры могут быть выполнены с возможностью установления соединения более чем с одним терминалом.

Адаптеры могут быть выполнены с возможностью детектирования (обнаружения и распознавания) несущей f₁, блокирующего связь соответствующего адаптера с терминалом.

Адаптеры могут быть выполнены с возможностью определения выхода обслуживаемых ими терминалов во внешнюю сеть, притом что факт указанного выхода приводит к блокировке связи адаптера с терминалом.

Адаптеры могут включать модули определения местоположения адаптеров.

Адаптеры могут включать модули оценки расстояния от адаптеров до ближайших точек прямого доступа к внешней сети или до границ обслуживаемых ими зон, притом что указанное расстояние определит приоритет или вероятность соединения соответствующего адаптера с трансивером точки доступа. При этом адаптеры могут включать модуль памяти, предназначенный для хранения информации о местоположении точек прямого доступа к внешней сети.

Адаптеры могут быть выполнены с возможностью интеграции терминалов, работающих в разных частотных диапазонах.

Адаптеры могут включать приемники широковещательной информации.

Адаптеры могут включать модули международной идентификации мобильного оборудования.

Адаптеры могут включать радиомаяки, работающие со служебной частью сигналов трансиверов точек доступа, которая, будучи возвращенной к упомянутому трансиверу, позволит определить оптимальный диапазон рабочих частот, а также углов места и азимута нацеливания антенн упомянутых трансиверов, при этом дополнительно адаптеры могут включать модуль управления, выполненный с возможностью вывода адаптера на упомянутый диапазон по соответствующему служебному запросу трансивера точки доступа.

Адаптеры могут включать трансиверы адаптеров с антеннами, при этом последние могут быть расположены на высоте от 1 до 100 м.

Антенны трансиверов адаптеров могут быть выполнены с возможностью их установки на различной высоте.

Антенны трансиверов адаптеров могут быть выполнены с возможностью их прикрепления к воздушному зонду, преимущественно одноразового использования.

Трансиверы могут быть выполнены с возможностью организации до 16 логических каналов на одном частотном и могут включать модули компрессии данных.

Трансиверы могут быть выполнены таким образом, что частота электромагнитных волн, посредством которых осуществляется связь между ними, будет удовлетворять условию

Трансиверы могут быть выполнены таким образом, что скорость передачи элементарных сигналов на низкой частоте (f₂) v₂±Δv₂ будет удовлетворять условию

Трансиверы могут быть выполнены с возможностью диспетчеризации частотных и временных ресурсов на базе системы приоритетов.

Терминалы могут включать модули определения местоположения терминалов.

Терминалы могут включать модули оценки расстояния от терминалов до ближайших точек прямого доступа к внешней сети или до границ обслуживаемых ими зон, притом что указанное расстояние определит приоритет или вероятность соединения соответствующего адаптера с трансивером точки доступа.

Терминалы и адаптеры могут быть выполнены таким образом, что частота электромагнитных волн, на которой обеспечивается связь адаптеров с терминалами, будет удовлетворять условию

Терминалы и адаптеры могут быть выполнены таким образом, что скорость передачи элементарных сигналов на высокой частоте (f₁) v₁+Δv₁ удовлетворяет условию

Терминалы и адаптеры могут быть выполнены с возможностью обмена друг с другом сигналами посредством электромагнитных волн с частотой, выбранной из диапазонов 700...1000 МГц и 1500...2500 МГц.

Блоки согласования могут включать модули цифровой модуляции, выполненные с возможностью амплитудной и/или частотной, и/или фазовой манипуляции.

Блоки согласования могут включать модули амплитудной манипуляции, выполненные с возможностью использования четверичного кода.

Блоки согласования могут включать модули частотной манипуляции, выполненные с возможностью создания сигнала без разрыва фазы или с минимальным сдвигом.

Блоки согласования могут включать модули бинарной фазовой манипуляции, при этом дополнительно они могут включать модули фазовой автоподстройки частоты.

Блоки согласования могут быть выполнены с возможностью частотного кодирования последовательностей, включающих три и более элементарных сигнала.

Блоки согласования могут включать гауссовы фильтры.

Блоки согласования могут быть выполнены с возможностью фазового кодирования последовательностей, включающих три и более элементарных сигнала.

Блоки согласования могут быть выполнены с возможностью градиентной фазовой манипуляции.

Блоки согласования могут быть выполнены с возможностью модуляции на нескольких несущих.

Устройство может быть выполнено с распределенной архитектурой, позволяющей связывать различные точки доступа посредством их трансиверов.

Перечень фигур чертежей

Заявляемое изобретение иллюстрируются следующим образом:

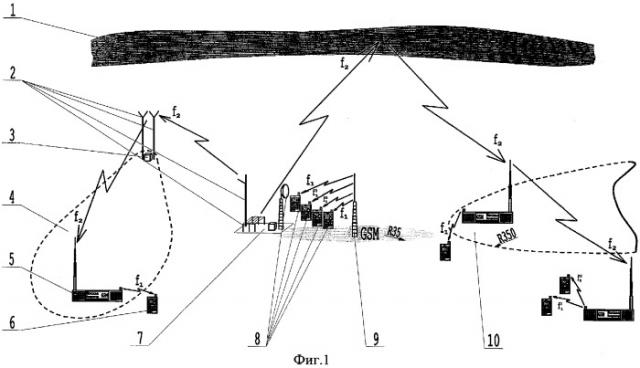

- на фиг.1 изображен один из вариантов устройства сети;

- на фиг.2 изображен один из вариантов взаимной ориентации населенных пунктов, трансиверов точки доступа и зон последних;

- на фиг.3 изображен один из вариантов организации ограничения выхода в сеть из областей зоны трансивера точки доступа, расположенных вблизи зоны обслуживания внешней сети;

- на фиг.4 изображен один из вариантов входного высокочастотного сигнала блока согласования при реализации способа «градиентная фазовая манипуляция»;

- на фиг.5 изображен один из вариантов изменения фазы выходного низкочастотного сигнала блока согласования в зависимости от изменения входного сигнала, приведенного на фиг.4;

- на фиг.6 приведен один из вариантов фрагмента сети с равномерной загрузкой трансиверов точек доступа в течение всех суток;

- на фиг.7 приведен один из вариантов обобщенной схемы терминального адаптера.

На фигурах приняты следующие обозначения:

Тонкая штрихпунктирн
