Циклонное пылесборное устройство (варианты) и его фильтр

Циклонное пылесборное устройство (варианты) и его фильтр

Иллюстрации

Показать все

Реферат

Настоящее изобретение относится к пылесосу и, более конкретно, к циклонному пылесборному устройству, которое устанавливается внутри пылесоса. Кроме того, настоящее изобретение относится к конструкции фильтра циклонного пылесборного устройства, который устанавливается внутри циклонного пылесборного устройства для фильтрации относительно больших инородных предметов.

Пылесос используется для чистки комнаты или других помещений посредством всасывания воздуха, содержащего инородные предметы, и фильтрации инородных предметов с использованием вакуума, создаваемого в нем. Для фильтрации инородных предметов, содержащихся во всасываемом воздухе, в пылесосе предусмотрено пылесборное устройство с фильтровальным устройством.

Фильтровальное устройство подразделяется на пористый фильтр, выполненный из пористого материала, и фильтр вихревого типа. Пористый фильтр, выполненный из пористого материала, предназначен для фильтрации инородных частиц, содержащихся в воздухе, когда воздух проходит через фильтр. Фильтр вихревого типа предназначен для фильтрации инородных предметов с использованием вихревого воздушного потока. Для повторного использования пористого фильтра пользователь должен очистить фильтр, удалив инородные предметы, забившиеся в фильтре. Кроме того, когда забивается множество инородных предметов, пористый фильтр не может быть повторно использован. Так как фильтр вихревого типа предназначен для удаления инородных предметов из воздуха с помощью вращающегося воздушного потока, создаваемого вихревым воздушным потоком, то закупоривание фильтра инородными предметами не происходит. По этой причине в последнее время фильтр вихревого типа находит широкое применение.

За последнее время создано пылесборное устройство мультициклонного типа, в котором предусмотрено множество циклонных элементов для создания большого количества вихревых воздушных потоков. Многовихревые воздушные потоки повышают эффективность удаления инородных предметов. Кроме того, так как нет необходимости дополнительно устанавливать пористый фильтр в пылесборное устройство, пылесборное устройство мультициклонного типа будет иметь преимущество в том, что не требуется очистка отдельного фильтра.

Кроме того, обычно пылесборное устройство мультициклонного типа предусмотрено в пылесборном устройстве с пластинчатым фильтром для фильтрации относительно больших инородных предметов, таких как волосы или кусочки бумаги.

Однако в пылесборном устройстве мультициклонного типа, предусмотренном с пластинчатым фильтром, такой длинный инородный предмет, как волос, бумажные отходы, зачастую может закручиваться на наружной окружности пластинчатого фильтра и скапливаться. Когда волос закручивается на фильтре, вихревой воздушный поток дополнительно увеличивает силу закручивания, приводя к застреванию волос на наружной окружности фильтра и невозможности их удаления.

Таким образом, когда количество инородных предметов, таких как волосы или им подобное, застрявших на наружной окружности фильтра, увеличивается, пользователю приходится удалять такие инородные предметы, применяя большое усилие, что является неудобным.

Известно циклонное пылесборное устройство, содержащее первую фильтровальную камеру для фильтрации первых инородных предметов, имеющих первый размер, с использованием вихревого воздушного потока, вторую фильтровальную камеру для фильтрации вторых инородных предметов, имеющих второй размер, который меньше первого размера первых инородных предметов, и содержащихся в воздухе, прошедшем через первую фильтровальную камеру, пылесборную камеру для сбора первых и/или вторых инородных предметов, отделенных в первой и второй фильтровальных камерах, фильтр, расположенный в первой фильтровальной камере, для отделения первых инородных предметов на его наружной поверхности, и имеющий корпус, через который проходит воздух, очищенный от инородных предметов (см., например, патент России 2236813 от 27.09.2004).

Целью настоящего изобретения является создание циклонного пылесборного устройства и конструкции его фильтра, обеспечивающих легкое удаление инородных предметов, прочно застрявших на наружной поверхности фильтра, с использованием простого инструмента без применения большого внешнего усилия.

Указанные цели достигаются тем, что циклонное пылесборное устройство содержит первую фильтровальную камеру для фильтрации первых инородных предметов, имеющих первый размер, с использованием вихревого воздушного потока, вторую фильтровальную камеру для фильтрации вторых инородных предметов, имеющих второй размер, который меньше первого размера первых инородных предметов, и содержащихся в воздухе, прошедшем через первую фильтровальную камеру, пылесборную камеру для сбора первых и/или вторых инородных предметов, отделенных в первой и второй фильтровальных камерах, фильтр, расположенный в первой фильтровальной камере, для отделения первых инородных предметов на его наружной поверхности, имеющий коническую форму, диаметр которого уменьшается книзу, и включающий множество отверстий, пропускающих воздух, но фильтрующих инородные предметы, и прорезное отверстие, сформированное в продольном направлении фильтра.

Фильтр может быть выполнен из упрочненной пластмассы.

Циклонное пылесборное устройство может иметь множество прорезных отверстий.

Прорезное отверстие может включать вертикальное отверстие, сформированное в продольном направлении, и разветвленное отверстие, разветвляемое от вертикального отверстия под заданным углом. Разветвленное отверстие может проходить вверх от вертикального отверстия.

Прорезное отверстие может быть сформировано от верхней стороны корпуса фильтра к нижней стороне корпуса.

Циклонное пылесборное устройство может содержать множество прорезных отверстий, самые верхние точки и/или самые нижние точки которых расположены на разных высотах друг от друга.

Циклонное пылесборное устройство может содержать блокирующий элемент для предотвращения обратного движения инородных предметов, при этом фильтр может содержать вставную часть, устанавливаемую в блокирующий элемент, и корпус фильтра, имеющий отверстие для прохождения воздуха. Блокирующий элемент может быть выполнен с возможностью присоединения к фильтру и отсоединения от него.

Прорезное отверстие может быть сформировано в корпусе фильтра и/или во вставной части.

Прорезное отверстие может быть сформировано под углом к направлению воздушного потока в первой фильтровальной камере.

Согласно утверждению создан также фильтр пылесборного устройства, установленный внутри фильтровальной камеры для фильтрации инородной частицы с использованием вихревого воздушного потока, и содержит корпус, выполненный из упрочненного пластика, имеющий коническую форму, диаметр которой уменьшается книзу, и включающий множество отверстий, пропускающих воздух, но фильтрующих инородные предметы, и прорезное отверстие, сформированное в продольном направлении фильтра, для удаления застрявших на корпусе инородных предметов.

Фильтр может иметь полую коническую форму.

Фильтр может иметь множество прорезных отверстий, сформированных на одинаковом расстоянии друг от друга.

Прорезное отверстие может быть сформировано в форме "Y".

Прорезное отверстие может быть сформировано под углом к направлению воздушного потока внутри фильтровальной камеры.

В другом варианте выполнения циклонное пылесборное устройство содержит первую фильтровальную камеру для фильтрации первых инородных предметов, имеющих первый размер, с использованием вихревого воздушного потока, вторую фильтровальную камеру для фильтрации вторых инородных предметов, имеющих второй размер, который меньше первого размера первых инородных предметов, и содержащихся в воздухе, прошедшем через первую фильтровальную камеру, пылесборную камеру для сбора первых и/или вторых инородных предметов, отделенных в первой и второй фильтровальных камерах, сообщающее отверстие, сформированное в верхней поверхностной стенке, определяющей первую фильтровальную камеру, фильтр, прикрепленный к нижней стороне сообщающегося отверстия, имеющий коническую форму, диаметр которого уменьшается книзу, и снабженный множеством отверстий, пропускающих воздух, но фильтрующих инородные предметы, и прорезным отверстием, выполненным под углом к вихревому воздушному потоку.

Циклонное пылесборное устройство может иметь множество прорезных отверстий.

В соответствии с настоящим изобретением пользователь сможет легче удалять инородный предмет, застрявший на наружной окружности фильтра, и легко отрезать и удалять такой длинный инородный предмет, как волос, с использованием ножа.

Далее приводится подробное описание изобретения со ссылками на чертежи, на которых изображено следующее:

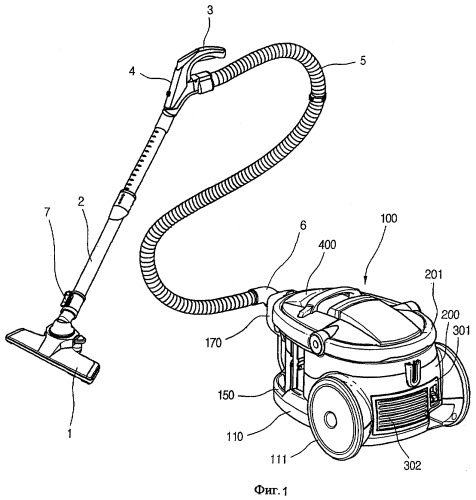

фиг.1 изображает перспективный вид пылесоса, в котором может быть использовано пылесборное устройство настоящего изобретения;

фиг.2 изображает перспективный вид спереди пылесоса, показанного на фиг.1;

фиг.3 изображает перспективный вид пылесоса, показывающий основной корпус пылесоса и пылесборное устройство в соответствии с вариантом осуществления настоящего изобретения, которое отсоединено от основного корпуса пылесоса;

фиг.4 изображает перспективный вид с пространственным разделением деталей основного корпуса пылесоса, в котором используется пылесборное устройство в соответствии с вариантом осуществления настоящего изобретения;

фиг.5 изображает перспективный вид с пространственным разделением деталей пылесборного устройства, показанного на фиг.4;

фиг.6 изображает вид в разрезе вдоль линии I-I' на фиг.3;

фиг.7 изображает перспективный вид с пространственным разделением деталей конусообразного фильтра и блокирующего элемента, которые отсоединены друг от друга;

фиг.8 изображает вид, показывающий процесс сборки конусообразного фильтра и блокирующего элемента;

фиг.9 изображает вид, показывающий конусообразный фильтр и блокирующий элемент в собранном виде;

фиг.10 изображает продольный вид в разрезе пылесоса, в котором используется пылесборное устройство настоящего изобретения;

фиг.11 изображает вид спереди фильтра в соответствии с другим вариантом осуществления настоящего изобретения;

фиг.12 изображает вид спереди фильтра в соответствии с другим вариантом осуществления настоящего изобретения;

фиг.13 изображает вид спереди фильтра в соответствии с еще одним вариантом осуществления настоящего изобретения;

фиг.14 изображает перспективный вид фильтра в соответствии с еще одним вариантом осуществления настоящего изобретения; и

фиг.15 изображает вид спереди трапециевидного фильтра в соответствии с еще одним вариантом осуществления настоящего изобретения.

Подробно будут описаны предпочтительные варианты осуществления настоящего изобретения, примеры которых проиллюстрированы в прилагаемых чертежах.

Как показано на фиг.1, пылесос содержит основной корпус 100 и всасывающее устройство, соединенное с всасывающей частью. Электродвигатель (не показан), всасывающий вентилятор (не показан) и пылесборное устройство (не показано) расположены в основном корпусе. Следовательно, всасываемый воздух выходит из основного корпуса 100 после фильтрации инородных предметов, содержащихся во всасываемом воздухе.

Всасывающее устройство предназначено для всасывания воздуха, содержащего инородные предметы, при создании всасывающей силы в основном корпусе 100. То есть всасывающее устройство содержит корпус 1 всасывающей щетки для всасывания воздуха, содержащего инородные предметы, с использованием мощного воздушного потока, раздвижную трубку 2, выходящую из корпуса 1 всасывающей щетки и раздвигаемую и сдвигаемую пользователем, рабочую рукоятку 3, предусмотренную на удаленном от центра конце раздвижной трубки 2, средство 4 управления, предусмотренное на передней части рабочей рукоятки 3, гибкий соединительный рукав 5, выходящий из рабочей рукоятки 2, соединитель 6, соединяющий удаленный от центра конец гибкого соединительного рукава 5 с основным корпусом 100, опорный элемент 7 для трубки, за который можно поддерживать и подвешивать раздвижную трубку 2, когда пылесос не используется.

Соединитель 6 выполняет функцию контакта, передающего управляющий сигнал, посылаемый пользователем через средство 4 управления на основной корпус 100, а также отверстия, через которое засасываемый воздух поступает в основной корпус 100. То есть множество электрических контактов расположено на ближайшем конце соединителя 6. Однако электрические контакты необходимы только тогда, когда на всасывающем устройстве предусмотрено средство 4 управления. То есть, когда средство 4 управления предусмотрено на основном корпусе 100, электрические контакты не расположены на соединителе 6. В этом случае соединитель 6 может просто выполнять функцию отверстия для подачи воздуха.

Воздух, поступающий в основной корпус 100 через всасывающее устройство, выходит из основного корпуса 100 после фильтрации инородных предметов, содержащихся в поступающем воздухе. Ниже будет более подробно описан основной корпус 100 пылесоса со ссылкой на фиг.1 и 2.

Как показано на фиг.1 и 2, основной корпус 100 содержит первое основание 110, образующее нижнюю часть основного корпуса 100, второе основание 150, расположенное на первом основании 110, крышку 200, расположенную на втором основании 150, колеса 111, предусмотренные на обеих задних боковых частях крышки 200 для удобства перемещения основного корпуса 100, и переднюю опору 170 для закрепления крышки 200 и первого и второго оснований 110 и 150 с возможностью поддержки.

Соединитель 6 соединен с передней опорой 170 для обеспечения прохождения наружного воздуха в основной корпус 100. Опора 170 предназначена для поддержки крышки 200, а также первого и второго оснований 110 и 150, таким образом, надежно поддерживая переднюю часть основного корпуса 100.

Второе основание 150 размещено непосредственно над первым основанием 110 для улучшения внешнего вида основного корпуса и повышения устойчивости нижней части основного корпуса.

Выпускная крышка 301, выполненная с множеством выпускных отверстий 302, предусмотренных в задней части крышки 200, для выпуска очищенного воздуха. Ручка 201 для переноски, закрепленная на оси, предусмотрена на верхней поверхности крышки 200. Когда пользователь намеревается перенести основной корпус 100, он поворачивает ручку 201 для переноски в вертикальное положение и без труда переносит основной корпус 100, взявшись рукой за ручку 201 для переноски.

Пылесборное устройство 400 расположено в основном корпусе с задней стороны передней опоры 170, а циклонный элемент предусмотрен в пылесборном устройстве для создания вихревых воздушных потоков и фильтрации инородных частиц, содержащихся в воздухе.

Как показано на фиг.3, пылесборное устройство 400 устанавливается вертикально и отделяется от приемного отделения 151, предусмотренного в основном корпусе 100. То есть пылесборное устройство 400 может устанавливаться в приемное отделение 151 путем нажатия и отделяться от приемного отделения 151 путем вытягивания вверх.

Передняя опора 170 имеет первое отверстие 171 для впуска воздуха, и пылесборное устройство 400 имеет второе отверстие 401 для впуска воздуха, соответствующее первому отверстию 171 для впуска воздуха. Кроме того, в пылесборном устройстве 400 предусмотрено выпускное отверстие (не показано), расположенное напротив второго отверстия 401 для впуска воздуха. Выпускное отверстие совмещено с третьим отверстием 172 для впуска воздуха, сформированным по направлению к электродвигателю таким образом, что очищенный воздух, после прохождения через пылесборное устройство 400, выходит по направлению к стороне электродвигателя.

В частности, третье отверстие 172 для впуска воздуха имеет прямоугольную форму, расположенную по длине в горизонтальном направлении, таким образом, способствуя уменьшению размеров основного корпуса 100 и обеспечивая эффективное прохождение воздуха.

Как показано на фиг.4, второе основание 150 расположено на задней верхней части первого основания 110. Корпус 300 электродвигателя расположен на задней части первого основания 110. Кроме того, крышка 200 соединена с первым и вторым основаниями 110 и 150 для формирования основного корпуса 100.

При этом крышка 200 соединена с первым и вторым основаниями 110 и 150 в положении, при котором передняя опора 170 соединена с крышкой 200. Направление движения воздуха, поступающего в корпус 300 электродвигателя через третье отверстие 172 для впуска воздуха, изменяется на 90° в вертикальное направление и затем изменяется в горизонтальное направление так, что воздух может выходить назад.

Показанное на фиг.5, в пылесборном устройстве 400 в соответствии с настоящим изобретением не используется такой пористый фильтр, как губка. То есть пылесборное устройство 400 в соответствии с настоящим изобретением предназначено для фильтрации инородных предметов с использованием вихревых воздушных потоков. Вихревой воздушный поток создается, по крайней мере, в двух камерах, отделенных друг от друга, так что даже микроскопические пылинки, содержащиеся в воздухе, могут быть отфильтрованы. Ниже это будет описано более подробно.

Пылесборное устройство 400 содержит корпус 406, имеющий множество фильтровальных камер 423, 424 (фиг.6) для фильтрации инородных частиц и пылесборных камер 417, 416 (фиг.6) для сбора отфильтрованных инородных предметов, уплотнительные элементы 402 и 415 камер, предусмотренные для герметизации основания корпуса 406 пылесборного устройства и предотвращения обратного движения инородных частиц, накопленных в пылесборных камерах 416 и 417, воздуховыпускной элемент 407, расположенный на корпусе 406 пылесборного устройства, для направления потока воздуха, выходящего из корпуса 406 пылесборного устройства, элемент 408 для формирования зазора, обеспечивающий заданный зазор над выпускным элементом 407 для прохождения воздуха, выходящего из выпускного элемента 407, в сторону, и узел крышки, расположенный на элементе 408 для формирования зазора.

Узел крышки содержит первую крышку 410, выполняющую функцию основного корпуса узла крышки, вторую и третью крышки 409 и 412, соответственно расположенные сзади и спереди первой крышки 410, крепежный элемент 411 для крышек, закрепляющий первую и вторую крышки 410 и 409. Крепежный элемент 411 для крышек предназначен для закрытия части первой крышки 410 с целью улучшения внешнего вида при одновременном закреплении первой и второй крышек 410 и 409.

Конусообразный фильтр 405 и блокирующий элемент 404, а также пластины 403 для гашения воздушного потока расположены в корпусе 406 пылесборного устройства. Конусообразный фильтр 405 предназначен для эффективной фильтрации инородных предметов при создании вихревых воздушных потоков. Блокирующий элемент 404 расположен под конусообразным фильтром 405 для предотвращения обратного движения собранных инородных предметов. Пластины 403 для гашения воздушного потока сформированы под блокирующим элементом 404 для уменьшения скорости воздушного потока и, таким образом, для осаждения инородных предметов на дно пылесборных камер.

Пластины 403 для гашения воздушного потока и блокирующий элемент 404 могут быть сформированы друг с другом как одно целое, в то время как конусообразный фильтр 405 может быть выполнен в качестве отдельного элемента.

Так как блокирующий элемент 404 может быть установлен на конусообразном фильтре 405 в качестве отдельного элемента, то инородные предметы, прилипающие к наружной стенке конусообразного фильтра 405, можно легко удалить путем отсоединения блокирующего элемента 404 от конусообразного фильтра 405. Предпочтительно, чтобы конусообразный фильтр 405 был изготовлен из упрочненного пластика для сопротивления воздушному потоку.

Когда такие инородные предметы, как волосы, бумага или им подобное, засасываются снаружи, они прилипают к наружной стенке конусообразного фильтра 405 и уменьшают всасывающую силу. При указанном обстоятельстве необходимо, чтобы пользователь удалил их и очистил конусообразный фильтр 405 до первоначального состояния. При этом пользователь может отсоединить блокирующий элемент 404 от конусообразного фильтра 405 и без труда удалить волосы или им подобное с конусообразного фильтра 405. Конусообразный фильтр 405 сконструирован таким образом, что его диаметр уменьшается по направлению к его нижней стороне, такие инородные предметы, как волосы, можно легко удалить путем их выдергивания вниз.

Кроме того, когда инородные предметы не удаляются, даже при их выдергивании вниз, их можно удалить путем установки ножа, или ему подобного, вдоль прорезного отверстия 470, сформированного в корпусе конусообразного фильтра 405 в продольном направлении, соскребая вниз инородные частицы с помощью вставленного ножа.

Кроме того, предусмотрены кнопка 413 для открытия/закрытия на первой крышке 410 и рычаг 414 для открытия/закрытия, первый конец которого контактирует с кнопкой 413 для открытия/закрытия и который поворачивается при нажатии кнопки 413 для открытия/закрытия. Рычаг 414 для открытия/закрытия имеет второй конец, контактирующий с уплотнительным элементом 415 первой камеры. Следовательно, когда кнопка 413 для открытия/закрытия нажата, рычаг 414 для открытия/закрытия поворачивается вокруг заданной точки шарнира. Когда второй конец рычага 414 для открытия/закрытия удаляется от уплотнительного элемента 415 первой камеры, уплотнительный элемент 415 первой камеры поворачивается вокруг точки шарнира под действием силы тяжести и инородные частицы собираются в пылесборных камерах 416 и 417 под действием силы тяжести.

Кроме того, уплотнительные элементы 415 и 402 камер предназначены для соответствующей герметизации дна пылесборных камер 416 и 417. Уплотнительный элемент 415 первой камеры шарнирно соединен с корпусом 406 пылесборного устройства таким образом, что его можно открыть посредством поворота, когда требуется выбросить инородные предметы, накопленные в первой камере 416. Разделительная пластина 437 для отделения первой и второй фильтровальных камер 423 и 424 друг от друга и определения воздушного канала предусмотрена на верхней поверхности корпуса 406 пылесборного устройства.

Множество направляющих ребер 456 сформировано на наружной поверхности корпуса 406 пылесборного устройства для направления ввода выпускного элемента 407 вокруг корпуса 406 пылесборного устройства. Каждое из направляющих ребер 456 плавно закругляется на верхнем крае для эффективного направления ввода.

Внутренняя конструкция и работа пылесборного устройства 400 будет описана более подробно со ссылкой на вид в разрезе на фиг.6.

Как описано со ссылкой на фиг.5, пылесборное устройство 400 содержит корпус 406, уплотнительные элементы 402 и 415 камер, предусмотренные для селективной герметизации дна корпуса 406 пылесборного устройства, конусообразный фильтр 405, установленный в корпусе 406 пылесборного устройства для повышения эффективности сбора пыли, блокирующий элемент 404, предотвращающий обратное движение инородных частиц, собранных в корпусе 406 пылесборного устройства, пластины 403 для гашения воздушного потока для снижения скорости воздушного потока и, таким образом, для осаждения инородных частиц на дно пылесборных камер, воздуховыпускной элемент 407, расположенный на корпусе 406 пылесборного устройства для направления потока воздуха, выходящего из корпуса 406 пылесборного устройства, элемент 408 для формирования зазора, обеспечивающий заданный зазор над выпускным элементом 407 для прохождения воздуха в сторону, и крышки 409, 410 и 412, расположенные на элементе 408 для формирования зазора.

Корпус 406 пылесборного устройства содержит наружную стенку 418, промежуточную стенку 419 и внутреннюю стенку 420. Наружная стенка 418 и промежуточная стенка 419 не проходят в той части, где сформировано второе отверстие 401 для впуска воздуха, таким образом, обеспечивая эффективное прохождение воздуха.

Пространство, образуемое между наружной стенкой 418 и промежуточной стенкой 419, соответствует первой пылесборной камере 416, а пространство, образуемое между промежуточной стенкой 419 и внутренней стенкой 420, соответствует второй пылесборной камере 417. Внутреннее пространство, образуемое внутренней стенкой 420, соответствует первой фильтровальной камере 423. Однако функции данных пространств меняются в соответствии с формой пылесборного устройства 400.

Работа указанного пылесборного устройства будет описана ниже.

Сначала воздух поступает в пылесборное устройство 400 через второе отверстие 401 для впуска воздуха. При этом наружный конец второго отверстия 401 для впуска воздуха сообщается с передней опорой 170, а внутренний конец второго отверстия 401 для впуска воздуха сообщается с первой фильтровальной камерой 423. Первый направляющий элемент 421 для подачи воздуха выступает вовнутрь из части внутренней стенки 420, которая определяет внутренний конец второго отверстия 401 для впуска воздуха, для направления воздуха вдоль внутренней окружности первой фильтровальной камеры 423.

Когда в первой фильтровальной камере 423 создается вихревой воздушный поток, инородные предметы, содержащиеся в воздухе, осаждаются, и очищенный воздух выходит вверх через отверстия конусообразного фильтра 405. Второе отверстие 401 для выпуска воздуха сформировано в соответствии с верхней частью конусообразного фильтра 405, в верхней части конусообразного фильтра 405 создается вихревой воздушный поток с относительно высоким числом оборотов в минуту, а в нижней части конусообразного фильтра 405 создается вихревой воздушный поток с относительно низким числом оборотов в минуту. Это служит причиной для создания фильтра 405 в форме конуса. То есть, так как большое количество инородных предметов вытесняется наружу при воздушном потоке, имеющем относительно высокое число оборотов в минуту, и большое количество инородных предметов втягивается при воздушном потоке, имеющем относительно низкое число оборотов в минуту, предпочтительно, чтобы фильтр 405 был сформирован в форме конуса.

Конусообразный фильтр 405 может быть установлен с возможностью съема в центре разделительной пластины 437, определяющей верхнюю стенку первой фильтровальной камеры 423. Конусообразный фильтр 405 обычно выполняется с множеством отверстий, через которые проходит воздух.

Блокирующий элемент 404 расположен под конусообразным фильтром 405 для предотвращения обратного движения осажденных инородных предметов. Блокирующий элемент 404 имеет диаметр, который увеличивается книзу для предотвращения обратного движения инородных предметов. Пластины для гашения воздушного потока расположены под блокирующим элементом 404 с заданным интервалом для предотвращения воздействия вихревого воздушного потока на осажденные инородные предметы, таким образом, в основном предотвращая обратное движение осажденных инородных предметов.

Затем будет подробно описана взаимосвязь между конусообразным фильтром 405, блокирующим элементом 404 и пластиной 403 для гашения воздушного потока.

Фиг.7 изображает конусообразный фильтр и блокирующий элемент, которые отделены друг от друга.

Как показано на фиг.7, конусообразный фильтр и блокирующий элемент представляют собой отдельные части. Пластина 403 для гашения воздушного потока сформирована как единое целое под блокирующим элементом 404.

Как описано выше, так как блокирующий элемент 404 и конусообразный фильтр 405 сформированы в виде отдельных частей, то при необходимости очищения конусообразного фильтра 405, сначала отсоединяют блокирующий элемент 404 от конусообразного фильтра 405, а затем можно легко удалить из конусообразного фильтра 405 такие инородные предметы, как волосы или им подобное. Когда инородные предметы, застрявшие на наружной окружности конусообразного фильтра 405, не удаляются из конусообразного фильтра 405 посредством простого вытягивания, пользователь может вставить острый предмет, такой как нож или ему подобное, в прорезное отверстие 470 и скрести ножом вниз вдоль прорезного отверстия 470, таким образом, легко удаляя инородные предметы. Кроме того, прорезное отверстие 470 может быть выполнено под углом к горизонтальному направлению, таким образом, способствуя легкому удалению инородных предметов, намотанных в горизонтальном направлении. Легко догадаться, что инородные предметы наматываются в горизонтальном направлении, так как направление воздушного потока является горизонтальным.

Для легкого осуществления операции соединения и отсоединения фильтр сформирован в форме конуса с диаметром, уменьшающимся книзу. То есть конусообразный фильтр 405 имеет множество отверстий 426, через которые проходит очищенный воздух. В нижней части конусообразного фильтра 405 отсутствуют отверстия 426. Нижняя часть, не имеющая отверстий, определяет вставную часть 430, которая вставляется в блокирующий элемент 404. На вставной части 430 предусмотрен, по крайней мере, один выступ 431, выступающий наружу. Выступ 431 выполняет функцию крепежного элемента для закрепления конусообразного фильтра 405 на блокирующем элементе 404 при установке вставной части 430 в блокирующий элемент 404.

Для отсоединения конусообразного фильтра 405 от корпуса 406 пылесборного устройства конусообразный фильтр 405 содержит периферическую опорную поверхность 432, сформированную на верхней части конусообразного фильтра 405, и направляющие буртики 433, выступающие на наружной периферической поверхности верхней части конусообразного фильтра 405 и удаленные от опорной поверхности 432. Опорная поверхность 432 расположена на нижней части разделительной пластины 437.

Блокирующий элемент 404 предусмотрен в верхней части с отверстием 474, в которое вставляется вставная часть 430. На внутренней окружности, определяющей отверстие 474, предусмотрен установочный паз 427, в который вставляется первый выступ 431. Множество пластин 403 для гашения воздушного потока, расположенных в радиальном направлении, сформировано как единое целое на нижней части блокирующего элемента 404. Верхние части пластин 403 для гашения воздушного потока срезаны для определения приемной части 428, в которую устанавливается вставная часть 430, вставленная в блокирующий элемент 404. Кроме того, на внутренней окружности, определяющей отверстие 474, предусмотрены вспомогательные выступы 429, направленные внутрь с обеих сторон установочного паза 427.

Операция соединения конусообразного фильтра 405 с блокирующим элементом 404 будет описана со ссылкой на фиг.8.

Сначала блокирующий элемент 404 поднимают в положение, при котором первый выступ 431 совмещен с установочным пазом 427. Если первый выступ 431 не совмещен с установочным пазом 427, вставная часть 430 не может быть вставлена. Таким образом, пользователь может легко определить установочное местоположение путем поворота блокирующего элемента 404 на заданный угол.

Затем, когда вставная часть 430 полностью установлена в приемную выемку 428, верхний конец блокирующего элемента 404 соприкасается с корпусом 473 фильтра конусообразного фильтра 405, а первый выступ 431 контактирует со вторым выступом 429 при незначительной разнице высот между ними. В этом положении, как указано стрелкой на фиг.8, блокирующий элемент поворачивается в сторону. Затем первый выступ 431 проходит через второй выступ 429 для выполнения полного зацепления. Для выполнения зацепления независимо от поворота блокирующего элемента 404 второй выступ 429 предусмотрен с обеих сторон установочного паза 427. Для того чтобы первый выступ 431 прошел через внутреннюю периферическую поверхность блокирующего элемента 404, который наклонен наружу вниз, предпочтительно, чтобы верхний конец первого выступа 431 был наклонен вниз на заданный угол.

Между тем, конусообразный фильтр 405 содержит корпус 473, имеющий прорезное отверстие 470, сформированное длинным в продольном направлении. Прорезное отверстие 470 предусмотрено для отрезания и удобного отделения такого инородного предмета, как волос, застрявшего в корпусе конусообразного фильтра 405.

Подробно, во время работы циклонного пылесборного устройства 400 такие инородные предметы, как бумажные отходы, волосы или им подобное, наматываются на наружной окружности корпуса конусообразного фильтра 405. Так как такие инородные предметы, как волосы или им подобное, запутываются при увеличении их количества, то увеличивается и их прочность, и пользователю становится трудно своими силами удалять инородные предметы. Особенно очень трудно удалять инородные предметы, запутанные на участке с минимальным диаметром.

В этом случае пользователь вставляет нож в верхнюю часть прорезного отверстия и затем скребет им вниз так, что волосы легко разрезаются и удаляются. Кроме того, так как инородные предметы, такие как волосы, скапливаются на наружной окружности корпуса, то предпочтительно, чтобы прорезное отверстие 470 было сформировано на корпусе 473 фильтра. Кроме того, прорезное отверстие 470 сформировано в продольном направлении корпуса фильтра, и в совокупности множество прорезных отверстий может быть сформировано, что не уменьшает прочность конусообразного фильтра 405.

Если прорезное отверстие 470 не сформировано, то волосы следует удалять рукой или ножом. Пользоваться рукой для пользователя неудобно, так как пользователь применяет большое усилие. Кроме того, когда в наружной стенке конусообразного фильтра 405 отсутствует прорезное отверстие, и по ней скребут ножом, то можно повредить наружную периферическую поверхность конусообразного фильтра 405, что нежелательно. Несмотря на то что прилагаемые чертежи показывают, что прорезное отверстие 470 сформировано только в верхней части вставной части 430, местоположение прорезного отверстия 470 не ограничивается этим и может быть сформировано по всей длине, проходящей до нижней части конусообразного фильтра 405. В этом случае инородную частицу можно полностью удалить путем отсоединения блокирующего элемента 404 от конусообразного фильтра 405, вставляя тыльную сторону ножа в прорезное отверстие 470 и выскребая конусообразный фильтр книзу. Кроме ножа, можно использовать любой другой предмет с острым концом, который сделает более удобным удаление инородных предметов пользователем. Однако если прорезное отверстие 470 сформировано по всей длине конусообразного фильтра, проходящей до нижней стороны конусообразного фильтра 405, то прочность конусообразного фильтра 405 может уменьшиться, но этого можно избежать путем увеличения толщины конусообразного фильтра 405.

Сформировано множество прорезных отверстий 470. При этом прорезные отверстия 470 располагаются на одинаковом расстоянии друг от друга. Соответственно, пользователь может без труда удалить посторонний предмет через любую сторону фильтра.

Фиг.9 изображает взаимосвязь между конусообразным фильтром и корпусом пылесборного устройства.

Как показано на фиг.9, в разделительной пластине 437 предусмотрено сообщающее отверстие 434, через которое выходит воздух, поступающий из конусообразного фильтра 405. На внутренней окружности, определяющей сообщающее отверстие 434, предусмотрено множество установочных пазов 435 для буртиков, в которые вставляются направляющие буртики 433. Третий выступ 436 сформирован на верхней поверхности установочного паза 435 для буртика в центральной части установочного паза 435 для буртика.

При описании операции крепления конусообразного фильтра 405 направляющие буртики 433 и установочные пазы 435 для буртиков совмещаются друг с другом при повороте конусообразного фильтра 405. Затем конусообразный фильтр 405 приподнимают таким образом, что направляющие буртики 433 проходят через установочные пазы 435 для буртиков. В этом положении зазор между направляющими буртиками и опорной поверхностью 432 становится немного меньше толщины разделительной пластины 437.

При повороте конусообразного фильтра 405 разделительная пластина 437 принудительно устанавливается в зазор между направляющими буртиками 433 и опорной поверхностью 432, таким образом закрепляя верхний конец конусообразного фильтра 405 на разделительной пластине 437. При дополнительном повороте конусообразного фильтра 405, направляющий буртик 433 соприкасается с третьим выступом 436, таким образом
