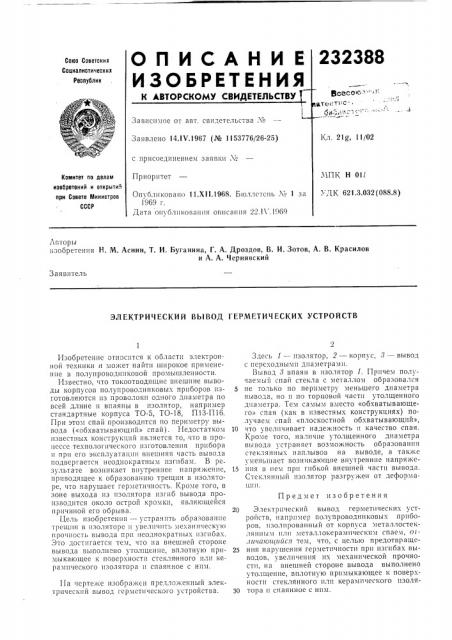

232388
О П И С А Н И Е
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик фоосоюг - " етех.тпсЗависимое от авт. свидетельства М
Заявлено 14.IV.1967 (№ 1153776/26-25) Кл. 21g, 11/02 с присоединением заявки Хо
Приоритет
МПК H 01l
УДК 621.3.032(088.8) Комитет по делам изобретений и открытий при Сонете Министров
СССР
Опубликовано 11.Х11.1968. Бюллетень ¹ 1 за
1969 г.
Дата опубликования описания 22.1 .1969
Агторы
»зобретения H. М. Аснин, Т. И. Буганина, Г. А. Дроздов, В. И. Зотов, А. В. Красилов и А. А. Чернявский
Заявитель
ЭЛЕКТРИЧЕСКИЙ ВЫВОД ГЕРМЕТИЧЕСКИХ УСТРОЙСТВ
Предмет изобретения
Изобретение относится к области электронной техники и может найти широкое применение в полупроводниковой промышленности.
Известно, что токоотводящис внешние выводы корпусов полупроводниковых приборов изготовляются из проволоки одного диаметра по всей длине и впаяны в изолятор, например стандартные корпуса Т0-5, Т0-18, П13-П16.
При этом спай производится по периметру вывода («обхватывающий» спай). Недостатком известных конструкций является то, что в процессе технологического изготовления прибора и при его эксплуатации внешняя часть вывода подвергается неоднократным изгибам. В результате возникает внутреннее напряжение, приводящее к образованию трещин в изоляторе, что нарушает герметичность. Кроме того, в зоне выхода из изолятора изгиб вывода производится около острой кромки, являющейся причиной его обрыва.
Цель изобретения — устранить образование трещин в изоляторе и увеличить механическую прочность вывода при неоднократных изгибах.
Это достигается тем, что на внешней стороне вывода выполнено утолщение, вплотную примыкающее к поверхности стеклянного или керамического изолятора и спаянное с ним.
Па чертеже изображен предложенный электрический вывод герметического устройства.
Здесь 1 — изолятор, 2 — корпус, 8 — вывод с переходными диаметрами.
Вывод 3 впаян в изолятор 1. Причем получаемый спай стекла с металлом образовался
5 не только по периметру меньшего диаметра вывода, но и по торцовои части утолщенного диаметра. Тем самым вместо «обхватывающего» спая (как в известных конструкциях) получаем спай «плоскостной обхватывающий», 10 что увеличивает надежность и качество спая.
Кроме того, наличие утолщенного диаметра вывода устраняет возмох ность образования стеклянных наплывов на выводе, а также уменьшает возникаюгцие внутренние напряже15 ния в ием при гибкой внешней части вывода.
Стеклянный изолятор разгружен от деформации.
20 Электрический вывод герметически.; устройств, например полупроводниковых приборов, изолированный от корпуса металлостекляиным 0ëï металлокерамическим спаем, отлпчатощийся тем, что, с целью предотвраще25 ния нарушения герметичности при изгибах выводов, увеличения их механической прочности, на внешней стороне вывода выполнено утолщение, вплотную примыкающее к поверхности стеклянного или керамического изоля30 тора и спаянное с ним.
