Способ управления компрессором холодильника и устройство для осуществления способа

Способ управления компрессором холодильника и устройство для осуществления способа

Иллюстрации

Показать все

Реферат

Настоящее изобретение относится к холодильнику, а более конкретно - к способу и устройству для управления работой компрессора холодильника.

В общем случае замораживающее или охлаждающее устройство управляет внешней и внутренней температурой путем управления высокотемпературным хладагентом, находящимся под высоким давлением и циркулирующим в цикле охлаждения. Замораживающее или охлаждающее устройство включает в себя холодильник, кондиционер воздуха и т.п.

Теперь, со ссылками на фиг.1, будет описан обычный холодильник.

На фиг.1 показана конструкция, реализующая цикл охлаждения холодильника в соответствии с известным уровнем техники. Как показано на фиг.1, цикл охлаждения обычного холодильника предусматривает наличие: компрессора 11 для сжатия хладагента; конденсатора 12 для выделения тепла хладагента, который сжат компрессором 11; сушильной камеры 13, установленной у конденсатора 12 и удаляющей влагу из хладагента; электромагнитного вентиля 14, подсоединенного к сушильной камере 13 и трубке хладагента и управляющего открыванием и закрыванием трубки хладагента; регулирующего вентиля 15, подсоединенного к электромагнитному вентилю 14 и снижающего давление хладагента, выпускаемого из электромагнитного вентиля 14; и испарителя 16, подсоединенного к регулирующему вентилю 15 и принимающему расширенный хладагент для выработки охлаждающего воздуха с целью поглощения тепла, содержащегося в пищевом продукте, хранящемся в холодильной камере или морозильной камере.

Испаритель 16 подсоединен к компрессору 11 посредством трубки хладагента. А именно, цикл охлаждения обычного холодильника реализуется потоком, идущим из компрессора 11 через конденсатор 12, сушильную камеру 13, электромагнитный вентиль 14, регулирующий вентиль 15, испаритель 16 обратно в компрессор 11.

Компрессор 11, конденсатор 12, сушильная камера 13, электромагнитный вентиль 14, регулирующий вентиль 15, испаритель 16 и снова компрессор 11 соединены друг с другом посредством трубки хладагента.

Теперь будет описан цикл охлаждения обычного холодильника.

Сначала микрокомпьютер (не показан) обеспечивает измерение температуры холодильной камеры и морозильной камеры холодильника. Если температура холодильной камеры и морозильной камеры выше, чем заданная температура, микрокомпьютер управляет циклом охлаждения для выработки охлаждающего воздуха.

Компрессор 11 сжимает вводимый хладагент под управлением микрокомпьютера для выработки высокотемпературного хладагента, находящегося под высоким давлением. Хладагент, вырабатываемый в компрессоре 11, выпускается в конденсатор 12 через трубку хладагента.

Конденсатор 12 выделяет тепло хладагента, вводимого из компрессора 11, а затем выпускает его в сушильную камеру 13.

Сушильная камера 13 удаляет влагу, остающуюся в хладагенте, который прошел через конденсатор 12, и выпускает хладагент в регулирующий вентиль 15 через электромагнитный вентиль 14.

Регулирующий вентиль 15 обеспечивает расширение хладагента, находящегося под высоким давлением и протекшего через электромагнитный вентиль 14, и регулирует хладагент, текущий с одинаковой скоростью, переводя его в состояние, в котором тот легко испаряется, и выпускает его в испаритель 16.

Испаритель 16 принимает хладагент из регулирующего вентиля 15 и подает охлаждающий воздух в морозильную камеру и холодильную камеру для поглощения тепла в морозильной камере и холодильной камере.

За счет поглощения тепла в морозильной камере и холодильной камере происходит испарение охлаждающего воздуха. Испаренный хладагент вводится снова в компрессор 11, что завершает реализацию цикла охлаждения.

Однако компрессор, применяемый для цикла охлаждения обычного холодильника, вращается (задействуется) только в одном направлении, постоянно генерируя максимальную отдаваемую мощность (обеспечивая максимальную производительность по замораживанию). То есть, когда температура холодильника стабильна, максимальная отдаваемая мощность не требуется, но поскольку компрессор вращается только в одном направлении, постоянно генерируя максимальную отдаваемую мощность, потребляемая мощность холодильника возрастает.

Поэтому одна задача настоящего изобретения состоит в том, чтобы разработать способ и устройство для управления работой холодильника, обеспечивающие возможность работы компрессора, установленного в холодильнике, с оптимальной эффективностью за счет изменения хладопроизводительности компрессора путем управления направлением вращения компрессора.

Другая задача настоящего изобретения состоит в том, чтобы разработать способ и устройство для управления работой холодильника, обеспечивающие возможность работы компрессора холодильника при сниженной потребляемой мощности холодильника и повышенной производительности холодильника по замораживанию и/или охлаждению.

Еще одна задача настоящего изобретения состоит в том, чтобы разработать способ и устройство для управления работой холодильника, обеспечивающие возможность точного управления температурой холодильника.

Чтобы достичь этих и других преимуществ в соответствии с целью настоящего изобретения, воплощение которого описывается здесь в широком смысле, предложен способ управления работой компрессора холодильника, заключающийся в том, что изменяют хладопроизводительность компрессора, установленного в холодильнике, путем управления направлением вращения компрессора.

Чтобы достичь вышеупомянутых целей, также предложен способ управления работой компрессора холодильника, заключающийся в том, что изменяют хладопроизводительность компрессора, установленного в холодильнике, путем управления направлением вращения компрессора в соответствии с состоянием нагрузки холодильника, при этом хладопроизводительность компрессора увеличивается, когда компрессор вращается в одном, первом, направлении, и уменьшается, когда компрессор вращается в противоположном, втором, направлении.

Чтобы достичь вышеупомянутых целей, также предложено устройство для управления работой компрессора холодильника, включающее в себя: микрокомпьютер для выдачи сигнала выбора с целью выбора направления вращения компрессора в соответствии с режимом работы холодильника, когда пользователь выбирает режим работы холодильника; преобразователь рабочей частоты для преобразования рабочей частоты компрессора в соответствии с температурой в холодильнике; и блок генерирования сигнала вращения в первом направлении или во втором направлении для выбора направления вращения компрессора на основании сигнала выбора и для изменения скорости вращения в направлении вращения компрессора на основании преобразованной рабочей частоты.

Вышеуказанные и другие задачи, признаки, особенности и преимущества настоящего изобретения станут лучше понятными из нижеследующего подробного описания настоящего изобретения, если рассмотреть его совместно с прилагаемыми чертежами.

Далее изобретение будет пояснено более подробно со ссылкой на прилагаемые чертежи, составляющие неотъемлемую часть описания и иллюстрирующие варианты осуществления изобретения, на которых:

фиг.1 - конструкция, реализующая цикл охлаждения холодильника в соответствии с известным уровнем техники;

фиг.2 - блок-схема последовательности операций способа управления работой компрессора холодильника в соответствии с первым вариантом осуществления настоящего изобретения;

фиг.3 - блок-схема последовательности операций способа управления работой компрессора холодильника в соответствии со вторым вариантом осуществления настоящего изобретения;

фиг.4 - блок-схема устройства для управления работой компрессора холодильника в соответствии со вторым вариантом осуществления настоящего изобретения;

фиг.5 - блок-схема последовательности операций способа управления работой компрессора холодильника в соответствии с третьим вариантом осуществления настоящего изобретения;

фиг.6 - блок-схема устройства для управления работой компрессора холодильника в соответствии с третьим вариантом осуществления настоящего изобретения;

фиг.7 - блок-схема последовательности операций способа управления работой компрессора холодильника в соответствии с четвертым вариантом осуществления настоящего изобретения;

фиг.8 - блок-схема устройства для управления работой компрессора холодильника в соответствии с четвертым вариантом осуществления настоящего изобретения;

фиг.9 - блок-схема последовательности операций способа управления работой компрессора холодильника в соответствии с пятым вариантом осуществления настоящего изобретения;

фиг.10 - блок-схема последовательности операций способа управления работой компрессора холодильника в соответствии с шестым вариантом осуществления настоящего изобретения;

фиг.11 - блок-схема последовательности операций способа управления работой компрессора холодильника в соответствии с седьмым вариантом осуществления настоящего изобретения;

фиг.12 - график, показывающий зависимость между гарантированным объемом хладагента и температурой испарителя согласно фиг.11;

фиг.13 - блок-схема последовательности операций способа управления работой компрессора холодильника в соответствии с восьмым вариантом осуществления настоящего изобретения;

фиг.14 - блок-схема последовательности операций способа управления работой компрессора холодильника в соответствии с девятым вариантом осуществления настоящего изобретения;

фиг.15 - блок-схема последовательности операций способа управления работой компрессора холодильника в соответствии с десятым вариантом осуществления настоящего изобретения;

фиг.16 - блок-схема последовательности операций способа управления работой компрессора холодильника в соответствии с одиннадцатым вариантом осуществления настоящего изобретения;

фиг.17 - блок-схема последовательности операций способа управления работой компрессора холодильника в соответствии с двенадцатым вариантом осуществления настоящего изобретения;

фиг.18А и 18В - датчик для определения направления вращения компрессора, вращающегося в первом направлении или во втором направлении, в соответствии с двенадцатым вариантом осуществления настоящего изобретения; и

фиг.19 - блок-схема последовательности операций способа управления работой компрессора холодильника в соответствии с тринадцатым вариантом осуществления настоящего изобретения.

Теперь будет приведено описание способа и устройства для управления работой холодильника, обеспечивающих возможность работы компрессора, установленного в холодильнике, с оптимальной эффективностью за счет изменения хладопроизводительности компрессора путем управления направлением вращения компрессора, в соответствии с предпочтительными вариантами осуществления настоящего изобретения.

Вариант 1 осуществления

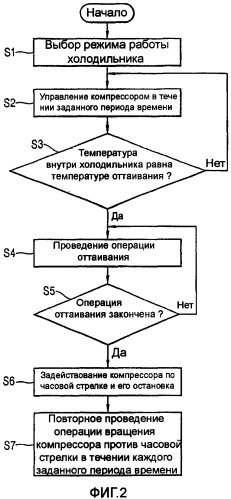

На фиг.2 представлена блок-схема последовательности операций способа управления работой компрессора холодильника в соответствии с первым вариантом осуществления настоящего изобретения

Сначала, когда пользователь выбирает режим работы холодильника, повторяют процесс вращения компрессора холодильника во втором направлении (уменьшения хладопроизводительности) и останова этого компрессора. Например, когда пользователь выбирает режим работы холодильника (этап S1), компрессор холодильника сначала вращают в первом направлении для увеличения хладопроизводительности с тем, чтобы быстро снизить температуру внутри холодильника до заранее заданной температуры, а потом вращают компрессор во втором, противоположном первому, направлении в течение каждого заданного периода времени, чтобы поддержать заданную температуру. В этом случае, когда компрессор вращают во втором направлении в течение каждого заданного периода времени, хладопроизводительность компрессора снижается (этап S2). Компрессор является компрессором с двухступенчатой модуляцией хладопроизводительности (ДМОС-компрессором). Когда ДМОС-компрессор вращается в первом направлении, его ход удлиняется, увеличивая хладопроизводительность компрессора, а когда ДМОС-компрессор вращается во втором направлении, его ход укорачивается, уменьшая хладопроизводительность компрессора. Когда компрессор вращается в первом направлении, его потребляемая мощность увеличивается, а когда компрессор вращается во втором направлении, его потребляемая мощность уменьшается.

После этого датчик температуры, предусмотренный в холодильнике, измеряет температуру внутри холодильника, и если температура внутри холодильника идентична заданной температуре оттаивания, то проводят операцию оттаивания (этапы S3 и S4).

Когда операция оттаивания заканчивается (этап S5), компрессор холодильника вращают в первом направлении (этап S6), быстро снижая температуру внутри холодильника, которая поднялась в соответствии с операцией оттаивания до заданной температуры, а затем повторно проводят операцию вращения компрессора во втором направлении в течение каждого заданного периода времени, чтобы поддержать текущее состояние температуры внутри холодильника (этап S7).

А именно, в первом варианте осуществления настоящего изобретения, чтобы быстро снизить температуру внутри холодильника, которая поднялась при операции оттаивания, компрессор вращают в первом направлении для увеличения хладопроизводительности после окончания операции оттаивания холодильника. Когда температура внутри холодильника быстро достигает заданной температуры в соответствии с увеличившейся хладопроизводительностью, компрессор вращают во втором направлении в течение каждого заранее заданного периода времени, чтобы поддержать заданную температуру.

Следовательно, в первом варианте осуществления настоящего изобретения, когда температура внутри холодильника становится высокой при операции оттаивания, вращают компрессор в первом направлении после операции оттаивания, чтобы обеспечить подачу максимального объема охлаждающего воздуха в холодильнике, а затем вращают компрессор во втором направлении в течение каждого заданного периода времени, чтобы обеспечить быстрое снижение температуры внутри холодильника после операции оттаивания, что не дает пищевым продуктам испортиться.

Вариант 2 осуществления

Теперь, со ссылками на фиг.3, будет описан способ управления работой компрессора холодильника в соответствии со вторым вариантом осуществления настоящего изобретения.

На фиг.3 представлена блок-схема последовательности операций способа управления работой компрессора холодильника в соответствии со вторым вариантом осуществления настоящего изобретения.

Сначала, когда пользователь выбирает режим работы холодильника (этап S11), выбирают направление вращения компрессора в соответствии с заранее заданным объемом подачи охлаждающего воздуха, соответствующим выбранному режиму работы холодильника, и преобразуют рабочую частоту компрессора в соответствии с температурой внутри холодильника.

Например, когда пользователь задает режим быстрого замораживания, объем подачи охлаждающего воздуха должен быть максимальным. Таким образом, когда объем подачи охлаждающего воздуха является максимальным, компрессор вращают в первом направлении, а когда температура внутри холодильника становится выше, чем заданная стандартная температура (например, 4°С) в холодильнике, увеличивают рабочую частоту.

Между тем, если пользователь задает режим слабого замораживания, то объем подачи охлаждающего воздуха должен быть минимальным. Таким образом, когда объем подачи охлаждающего воздуха является минимальным, компрессор вращают во втором направлении, а когда температура внутри холодильника становится равной заданной стандартной температуре или не превышающей эту температуру, уменьшают рабочую частоту. А именно, компрессор вращают в первом направлении или во втором направлении в соответствии с объемом подачи охлаждающего воздуха в холодильник, и при этом управление скоростью вращения компрессора в каждом направлении осуществляют на основании измененной рабочей частоты (этапы S12-S14). После выбора направления вращения компрессора управление компрессором осуществляют так, что обеспечивается подача охлаждающего воздуха в холодильник, вследствие чего можно точно управлять температурой внутри холодильника.

Теперь, со ссылками на фиг.4, будет описано устройство управления работой компрессора холодильника в соответствии со вторым вариантом осуществления настоящего изобретения.

На фиг.4 представлена блок-схема устройства для управления работой компрессора холодильника в соответствии со вторым вариантом осуществления настоящего изобретения.

Как показано на фиг.4, устройство для управления работой компрессора холодильника включает в себя: датчик 13 температуры, предназначенный для измерения температуры внутри холодильника; микрокомпьютер 12, предназначенный для выдачи сигнала выбора для выбора направления вращения компрессора, которое соответствует объему подачи охлаждающего воздуха, в соответствии с выбранным режимом, когда пользователь выбирает режим работы холодильника, и для выдачи сигнала управления работой с целью изменения рабочей частоты компрессора в соответствии с температурой внутри холодильника, которая измерена датчиком 13 температуры; преобразователь 11 рабочей частоты для преобразования рабочей частоты, предназначенный для приема мощности, отдаваемой из блока 10 питания, и для преобразования рабочей частоты компрессора в соответствии с сигналом управления работой; и блок 14 генерирования сигнала вращения в первом направлении или во втором направлении, предназначенный для управления компрессором на основании рабочей частоты, которая выбрана преобразователь 11 рабочей частоты, и сигнала выбора.

Теперь будет приведено подробное описание работы устройства для управления работой компрессора холодильника.

Сначала, когда пользователь выбирает режим работы холодильника, микрокомпьютер 12 подает сигнал выбора (сигнал выбора направления вращения) в блок 14 генерирования сигнала вращения в первом направлении или во втором направлении, делая это на основании объема подачи охлаждающего воздуха, соответствующего выбранному рабочему режиму.

Например, если нужна максимальная хладопроизводительность, микрокомпьютер выдает сигнал управления работой, обуславливающий максимизацию скорости вращения компрессора, в преобразователь 11 рабочей частоты, а сигнал выбора вращения в первом направлении, обуславливающий вращение компрессора в первом направлении, - в блок 14 генерирования сигнала вращения в первом направлении или во втором направлении.

Между тем, если нужна минимальная хладопроизводительность, микрокомпьютер 12 выдает сигнал управления работой, обуславливающий минимизацию скорости вращения компрессора, в преобразователь 11 рабочей частоты, а сигнал выбора вращения во втором направлении, обуславливающий вращение компрессора во втором направлении, - в блок 14 генерирования сигнала вращения в первом направлении или во втором направлении.

Преобразователь 11 рабочей частоты изменяет рабочую частоту компрессора, чтобы изменить скорость вращения компрессора, на основании сигнала управления работой и выдает измененную рабочую частоту в блок 14 генерирования сигнала вращения в первом направлении или во втором направлении.

Например, преобразователь 11 рабочей частоты увеличивает рабочую частоту компрессора, чтобы максимизировать скорость вращения компрессора, на основании сигнала управления работой, обуславливающего максимизацию скорости вращения компрессора, и выдает увеличенную рабочую частоту в блок 14 генерирования сигнала вращения в первом направлении или во втором направлении.

Между тем, преобразователь 11 рабочей частоты уменьшает рабочую частоту компрессора, чтобы минимизировать скорость вращения компрессора, на основании сигнала управления работой, обуславливающего минимизацию скорости вращения компрессора, и выдает уменьшенную рабочую частоту в блок 14 генерирования сигнала вращения в первом направлении или во втором направлении.

Блок 14 генерирования сигнала вращения в первом направлении или во втором направлении осуществляет привод компрессора на основании рабочей частоты, выданной из преобразователя 11 рабочей частоты, и сигнала выбора, предназначенного для выбора направления вращения компрессора.

Например, блок 14 генерирования сигнала вращения в первом направлении или во втором направлении обеспечивает вращение компрессора в первом направлении на основании сигнала выбора вращения в первом направлении, обуславливающего вращение компрессора в первом направлении, и увеличивает скорость вращения компрессора в первом направлении на основании увеличенной рабочей частоты.

Между тем, блок 14 генерирования сигнала вращения в первом направлении или во втором направлении обеспечивает вращение компрессора во втором направлении на основании сигнала выбора вращения во втором направлении, обуславливающего вращение компрессора во втором направлении, и уменьшает скорость вращения компрессора во втором направлении на основании уменьшенной рабочей частоты.

Следовательно, во втором варианте осуществления настоящего изобретения, путем выбора направления вращения компрессора в соответствии с режимом работы холодильника, выбранным пользователем, а также путем преобразования рабочей частоты компрессора на основании температуры внутри холодильника, можно обеспечить точное управление температурой внутри холодильника.

Вариант 3 осуществления

Теперь, со ссылками на фиг.5, будет описан способ управления работой компрессора холодильника в соответствии с третьим вариантом осуществления настоящего изобретения.

На фиг.5 представлена блок-схема последовательности операций способа управления работой компрессора холодильника в соответствии с третьим вариантом осуществления настоящего изобретения.

Сначала, когда пользователь выбирает режим работы холодильника (этап S21), определяют, является ли выбранный режим работы энергосберегающим режимом работы (этап S22).

Если пользователь выбирает энергосберегающий режим работы, то компрессор вращают во втором направлении (этап S23). В это время, если температура внутри холодильника выше, чем заранее заданная стандартная температура (то есть, температура α, которая ранее задана пользователем, например, 4°С), то компрессор вращают в первом направлении (этапы S24 и SЭ25). А именно, когда пользователь выбирает энергосберегающий режим работы, происходит привод компрессора во втором направлении для уменьшения потребляемой мощности.

Между тем, когда пользователь выбирает стандартный режим работы, а не энергосберегающий режим, компрессор вращают в первом направлении (этап SЭ26). В этом случае, если температура внутри холодильника становится ниже, чем заранее заданная температура (β), компрессор вращаются во втором направлении (этапы S27 и S28).

Теперь, со ссылками на фиг.6, будет описано устройство управления работой компрессора холодильника в соответствии с третьим вариантом осуществления настоящего изобретения.

На фиг.6 представлена блок-схема устройства для управления работой компрессора холодильника в соответствии с третьим вариантом осуществления настоящего изобретения.

Как показано на фиг.6, устройство для управления работой компрессора холодильника в соответствии с третьим вариантом осуществления настоящего изобретения включает в себя: блок 15 выбора режима, предназначенный для выбора энергосберегающего режима работы или стандартного режима работы в соответствии с запросом пользователя, а также для выдачи сигнала выбора режима в соответствии с выбранным режимом; датчик 13 температуры, предназначенный для измерения температуры внутри холодильника; микрокомпьютер 12, предназначенный для выдачи сигнала управления работой с целью управления направлением вращения компрессора на основании сигнала выбора режима из блока 15 выбора режима, и сигнала измерения температуры; и блок 14 генерирования сигнала вращения в первом направлении или во втором направлении, предназначенный для приема мощности, отдаваемой из блока 10 питания, а также для вращения компрессора в первом направлении или во втором направлении в соответствии с сигналом управления работой.

Теперь будет приведено подробное описание работы устройства для управления работой компрессора холодильника в соответствии с третьим вариантом осуществления настоящего изобретения.

Сначала, когда пользователь выбирает энергосберегающий режим работы холодильника, блок 15 выбора режима подает сигнал выбора режима, соответствующий энергосберегающему режиму работы, в микрокомпьютер 12.

Микрокомпьютер 12 подает сигнал управления работой, обуславливающий управление компрессором в энергосберегающем режиме, в блок 14 генерирования сигнала вращения в первом направлении или во втором направлении в соответствии с сигналом выбора режима, выданным из блока 15 выбора режима.

Блок 14 генерирования сигнала вращения в первом направлении или во втором направлении генерирует сигнал вращения во втором направлении, обуславливающий вращение компрессора во втором направлении, в соответствии с сигналом управления работой из микрокомпьютера 12. Затем компрессор вращается во втором направлении в соответствии с сигналом вращения во втором направлении и подает малый объем охлаждающего воздуха в холодильник. В это время датчик 13 температуры измеряет температуру внутри холодильника и подает сигнал измерения температуры, соответствующий измеренной температуре, в микрокомпьютер 12.

Микрокомпьютер 12 сравнивает измеренную температуру с заранее заданной температурой (α), и если измеренная температура выше, чем заранее заданная температура (α), то микрокомпьютер 12 подает сигнал управления работой, обуславливающий вращение компрессора в первом направлении, в блок 14 генерирования сигнала вращения в первом направлении или во втором направлении.

Блок 14 генерирования сигнала вращения в первом направлении или во втором направлении генерирует сигнал вращения в первом направлении, обуславливающий вращение компрессора в первом направлении, в соответствии с сигналом управления работой, и компрессор вращается в первом направлении согласно сигналу вращения в первом направлении.

Во время осуществления привода компрессора в первом направлении измеряют температуру внутри холодильника, и если температура внутри холодильника ниже, чем заранее заданная температура (то есть, температура β, которая ранее задана пользователем, например, 6°С), то компрессор вращается во втором направлении.

Следовательно, в третьем варианте осуществления настоящего изобретения, когда пользователь выбирает энергосберегающий режим работы, компрессор вращают во втором направлении, и поэтому можно уменьшить потребляемую мощность.

Вариант 4 осуществления

Теперь, со ссылками на фиг.7, будет описан способ управления работой компрессора холодильника в соответствии с четвертым вариантом осуществления настоящего изобретения.

На фиг.7 представлена блок-схема последовательности операций способа управления работой компрессора холодильника в соответствии с четвертым вариантом осуществления настоящего изобретения.

Сначала, когда пользователь выбирает режим работы холодильника, задействуют компрессор холодильника (этап S31), измеряют температуру внутри холодильника (этап S32), а затем - в соответствии с выбранной температурой внутри холодильника - выбирают направление вращения компрессора (этап S33).

Например, если измеренная температура внутри холодильника не ниже заранее заданной стандартной температуры (например, 4°С), то компрессор вращают в первом направлении, а если измеренная температура внутри холодильника ниже заранее заданной стандартной температуры (например, 4°С), то компрессор вращают во втором направлении.

Когда компрессор вращается в первом направлении (этап S35), значение тока, подаваемого на компрессор, обнаруживают и сравнивают с заранее заданным опорным значением тока (этапы S34-S36). Путем сравнения значения тока, подаваемого на компрессор, с заранее заданным опорным значением тока, можно обнаружить направление вращения компрессора.

Если обнаруженное значение тока больше, чем опорное значение тока (например, 0,6 А), это означает, что направление вращения компрессора является правильным. Таким образом, когда компрессор вращается в первом направлении, если обнаруженное значение тока больше, чем опорное значение тока, то продолжают вращать компрессор в первом направлении (этап S37).

Если обнаруженное значение тока меньше, чем опорное значение тока, это означает, что направление вращения компрессора является неправильным. Таким образом, если обнаруженное значение тока меньше, чем опорное значение тока, то компрессор отключают (этап S38), и рассматриваемый процесс возвращается к этапу S31 работы компрессора.

Между тем, когда компрессор вращается во втором направлении, значение тока, подаваемого на компрессор, обнаруживают и сравнивают с заранее заданным опорным значением тока (этапы S39 и S40).

Если обнаруженное значение тока меньше, чем опорное значение тока, это означает, что направление вращения компрессора является правильным. Когда компрессор вращается во втором направлении, если обнаруженное значение тока меньше, чем опорное значение тока, то продолжают вращать компрессор во втором направлении (этап S41).

Если обнаруженное значение тока больше, чем опорное значение тока, это означает, что направление вращения компрессора является неправильным. Когда компрессор вращается во втором направлении, если обнаруженное значение тока больше, чем опорное значение тока, то компрессор отключают (этап S42), и рассматриваемый процесс возвращается к этапу S31 работы компрессора.

Соответственно, в четвертом варианте осуществления настоящего изобретения, когда компрессор задействуют посредством определения направления вращения компрессора в соответствии с температурой внутри холодильника или в соответствии с режимом работы холодильника, факт правильно или неправильно определенного направления вращения компрессора для нормальной его работы определяют в соответствии со значением тока, подаваемого на компрессор, и опорным значением тока, вследствие чего безошибочно обеспечивается нормальная работа компрессора.

Например, если компрессор должен вращаться в первом направлении, а вращается во втором направлении из-за ошибки, генерируемой в компрессоре, фактическое направление вращения компрессора точно обнаруживается на основании значения тока, подаваемого на компрессор, что позволяет обеспечить нормальную работу компрессора.

На фиг.8 представлена блок-схема устройства для управления работой компрессора холодильника в соответствии с четвертым вариантом осуществления настоящего изобретения.

Как показано на фиг.8, устройство для управления работой компрессора холодильника в соответствии с четвертым вариантом осуществления настоящего изобретения включает в себя: блок 16 обнаружения тока, предназначенный для обнаружения тока, подаваемого на компрессор (КОМП); датчик 13 температуры, предназначенный для измерения температуры внутри холодильника; микрокомпьютер 12, предназначенный для выдачи сигнала управления работой компрессора в соответствии с температурой внутри холодильника, измеряемой датчиком 13 температуры, для сравнения значения тока, обнаруженного блоком 16 обнаружения тока, и опорного значения тока, а также для выдачи сигнала управления работой, обуславливающего управление компрессором; и блок 14 генерирования сигнала вращения в первом направлении или втором направлении, предназначенный для генерирования сигнала вращения в первом направлении или сигнала вращения во втором направлении в соответствии с сигналом управления работой из микрокомпьютера 12, а также для подачи генерируемого сигнала на компрессор.

Сначала, когда пользователь выбирает режим работы холодильника, микрокомпьютер 12 задействует компрессор холодильника. Затем датчик 13 температуры измеряет температуру внутри холодильника и подает сигнал измерения температуры, соответствующий измеренной температуре, в микрокомпьютер 12.

Если измеренная температура внутри холодильника выше, чем заранее заданная стандартная температура, то микрокомпьютер 12 выдает сигнал управления работой, обуславливающий вращение компрессора в первом направлении, в блок 14 генерирования сигнала вращения в первом направлении или во втором направлении. Если измеренная температура внутри холодильника ниже, чем заранее заданная стандартная температура, то микрокомпьютер 12 выдает сигнал управления работой, обуславливающий вращение компрессора во втором направлении, в блок 14 генерирования сигнала вращения в первом направлении или во втором направлении.

Блок 14 генерирования сигнала вращения в первом направлении или во втором направлении обеспечивает вращение компрессора в первом направлении или во втором направлении в соответствии с сигналом управления работой из микрокомпьютера 12. Затем блок 16 обнаружения тока обнаруживает ток, подаваемый на компрессор, и подает обнаруженное значение тока в микрокомпьютер 12.

Микрокомпьютер 12 обнаруживает, правильно ли определено направление вращения компрессора, путем сравнения обнаруженного значения тока с опорным значением тока, и обеспечивает продолжение вращения компрессора в текущем направлении вращения или отключение компрессора. В этом случае, значение опорного тока предпочтительно задают равным 0,6 А. Например, когда компрессор фактически вращается во втором направлении, обнаруженное значение тока меньше, чем опорное значение тока. Когда компрессор фактически вращается в первом направлении обнаруженное значение тока больше, чем опорное значение тока.

Следовательно, в четвертом варианте осуществления настоящего изобретения, посредством определения того, действительно ли компрессор работает точно в соответствии с определенным направлением вращения, определяемым в соответствии с температурой внутри холодильника, путем сравнения значения тока, подаваемого на компрессор, и значения тока, заранее заданного во время эксперимента, можно предотвратить снижение рабочей производительности по охлаждению, обуславливаемой неправильной работой компрессора.

Вариант 5 осуществления

Теперь, со ссылками на фиг.9, будет описан способ управления работой компрессора холодильника в соответствии с пятым вариантом осуществления настоящего изобретения.

На фиг.9 представлена блок-схема последовательности операций способа управления работой компрессора холодильника в соответствии с пятым вариантом осуществления настоящего изобретения.

Сначала, когда пользователь выбирает режим работы холодильника, задействуют компрессор холодильника и определяют, является ли направление вращения компрессора направлением вращения в первом направлении или во втором направлении (этапы S51 и S52).

Если текущее направление вращения является направлением вращения в первом направлении, измеряют температуру внутри холодильника (этапы S53 и S54), а затем определяют, выбрано ли текущее направление вращения компрессора в первом направлении (этап S55), потому что температура внутри холодильника выше, чем заранее заданная температура.

В соответствии с результатом определения (на этапе S55), если выбрано первое направление вращения компрессора (этап S55), то поддерживают вращение компрессора в первом направлении (этап S56).

Однако если направление вращения компрессора выбрано как второе направление вращения, то работу компрессора прекращают на заранее определенное время (например, семь минут) (этап S57), а затем - по истечении заранее определенного времени (семи минут) (этап S58) - вращают компрессор во втором направлении (этап S59).

В соответствии с результатом определения (на этапе S53), если направление вращения компрессора является вторым направлением, то измеряют темпер
