Однократно записываемый носитель информации, способ записи, записывающий аппарат, способ воспроизведения и воспроизводящий аппарат

Однократно записываемый носитель информации, способ записи, записывающий аппарат, способ воспроизведения и воспроизводящий аппарат

Иллюстрации

Показать все

Реферат

Область техники

Настоящее изобретение относится к однократно записываемому носителю информации, включающему область управляющей информации для записи управляющей информации, предназначенной для контроля состояния записи, и область пользовательских данных для записи пользовательских данных, и способу и аппарату для записи данных на однократно записываемый носитель информации, и способу и аппарату для воспроизведения данных с однократно записываемого носителя информации.

Известный уровень техники

Оптические диски являются носителями для записи информации, совместимыми с множеством аппаратов. Примеры оптических дисков включают, например, компакт-диски (CD), первоначально разработанные для записи музыки и в последнее время широко используемые для записи данных, цифровые двусторонние диски (DVD), разработанные для цифровой видеозаписи и быстро получающие все более широкое распространение, и оптические диски следующего поколения, которые в настоящее время разрабатываются для высококачественных видеозаписей, таких как телевидение высокого разрешения и т.п.

Эти оптические диски в общем делятся на три группы по способу записи/воспроизведения: тип только для чтения; однократно записываемый тип и тип с многократной перезаписью.

Однократно записываемые оптические диски изготовлены из материала для записи, с которого записанные данные не могут быть удалены. Данные могут быть записаны один раз в одной и той же области носителя. Например, CD-R и DVD-R представляют собой однократно записываемые оптические диски. Однократно записываемые оптические диски называются также оптическими дисками с однократной записью и многократным считыванием. На оптических дисках с многократной перезаписью данные могут быть записаны много раз в одной и той же области носителя. Например, CD-RW и DVD-RAM представляют собой оптические диски с многократной перезаписью.

Однократно записываемые оптические диски не позволяют производить многократную перезапись из-за характеристик материала для записи. Поэтому необходимо осуществлять контроль за записанными областями и незаписанными областями. На CD-R позиция начала записи и позиция окончания записи каждой музыкальной композиции определяются таким образом, чтобы обеспечить пошаговую запись единиц музыкальных композиций. Единица музыкальных композиций называется дорожкой (здесь и далее "ДОРОЖКА", в отличие от дорожки, обозначающей канавку). Данные на CD-R записываются последовательно в единицах дорожек от его внутреннего края к наружному краю. Множество записанных ДОРОЖЕК рассматривается как сессия, включающая множество записанных ДОРОЖЕК (здесь и далее "СЕССИЯ"). Область для хранения управляющей информации, предназначенной для контроля состояния записи, называется областью программного управления (здесь и далее "РМА").

На DVD-R выделяют R-зону (RZone) (соответствует ДОРОЖКЕ на CD), границу (Border) (соответствует СЕССИИ на CD) и область контроля записи (здесь и далее "RMA"; соответствует РМА на CD) (например, стандарт SFF 8090i, "Mt. Fuji Command for Multimedia Devices", Раздел 4.16, озаглавленный "Запись for DVD-R media" (Recording for DVD-R media)).

Существует методика применения способа управления областями, размещенными на DVD-R совместимо с DVD-ROM только для чтения (например, Japanese Laid-Open Publication No. 2001-148166).

В структуре данных, записанных в RMA на DVD-R, создаются данные управления записью (здесь и далее "RMD").

Фиг.23 изображает поле 3 RMD. В поле 3 RMD хранится информация, указывающая положение максимум 512 границ (соответствует СЕССИИ на CD).

Фиг.24 изображает поле 4 RMD.

Фиг.25 изображает поля 5-12 RMD. В поле 4 и полях 5-12 RMD хранится информация, указывающая положения максимум 2302 R-зон (соответствует ДОРОЖКЕ на CD).

Однако в обычных способах контроля областей записи число областей записи, за которыми должен осуществляться контроль, в настоящее время уже велико. При использовании обычных способов без модификации для будущих носителей записи, имеющих большую емкость, объем управляющей информации нежелательно увеличивается.

Раскрытие изобретения

В соответствии с аспектом настоящего изобретения предлагается однократно записываемый носитель информации, включающий: область управляющей информации для записи управляющей информации для контроля состояния записи и область пользовательских данных для записи пользовательских данных. Область пользовательских данных имеет такую конфигурацию, чтобы она содержала по меньшей мере одну область записи. По меньшей мере одна сессия сконфигурирована так, чтобы она содержала по меньшей мере одну из по меньшей мере одной областей записи. Управляющая информация содержит информацию об интервале с указанием интервала записи по меньшей мере одной области записи и идентификационную информацию для идентификации области записи, расположенной на границе сессии.

В одном варианте исполнения данного изобретения идентификационная информация представляет собой флаг, соответствующий области записи. Флаг имеет значение, равное "0", или значение, равное "1".

В одном варианте исполнения данного изобретения флаг, имеющий значение, равное "1", создается в области записи, расположенной в начале сессии.

В одном варианте исполнения данного изобретения флаг, создаваемый в области записи, находящейся в сессии по меньшей мере одной из сессий, имеет значение, обратное значению флага, создаваемого в области записи другой сессии по меньшей мере одной сессии, прилегающей к данной сессии.

В одном варианте исполнения данного изобретения для по меньшей мере одной область записи создается отдельное число. Идентификационная информация представляет собой массив, содержащий число, соответствующее области записи, расположенной в начале сессии.

В соответствии с другим аспектом настоящего изобретения предлагается способ записи для однократно записываемого носителя информации. Носитель информации включает: область управляющей информации для записи управляющей информации для контроля состояния записи и область пользовательских данных для записи пользовательских данных.

Область пользовательских данных имеет такую конфигурацию, чтобы она содержала по меньшей мере одну область записи. По меньшей мере одна сессия имеет такую конфигурацию, чтобы она содержала по меньшей мере одну из по меньшей мере одной области записи. Управляющая информация содержит информацию об интервале с указанием интервала записи по меньшей мере одной области записи и идентификационную информацию для идентификации области записи, расположенной на границе сессии. Способ включает стадии: (а) генерирования управляющей информации и (b) записи управляющей информации в области управляющей информации.

В одном варианте исполнения данного изобретения стадия (а) включает генерирование управляющей информации таким образом, чтобы по меньшей мере одна из по меньшей мере одной области записи была разделена на две области записи.

В одном варианте исполнения данного изобретения стадия (а) включает генерирование управляющей информации таким образом, чтобы заблокировать возможность записи.

В одном варианте исполнения данного изобретения перед стадией (а) определяют, является ли число по меньшей мере одной области записи меньшим предварительно заданного значения М, где М обозначает целое число, равное 2 или больше.

В одном варианте исполнения данного изобретения стадия (а) включает деление дальней от центра области записи по меньшей мере одной области записи на две, где конец записанного участка дальней от центра области записи представляет собой границу, и генерирование управляющей информации таким образом, чтобы заблокировать возможность записи от начала к концу записанного участка дальней от центра области записи.

В одном варианте исполнения данного изобретения стадия (а) далее включает, при добавлении новой границы сессии, определение того, была ли произведена запись в область записи по меньшей мере одной области записи, содержащей сектор, имеющий максимальный номер сектора.

В соответствии с другим аспектом настоящего изобретения предлагается записывающий аппарат для однократно записываемого носителя информации. Носитель информации включает: область управляющей информации для записи управляющей информации для контроля состояния записи и область пользовательских данных для записи пользовательских данных. Область пользовательских данных имеет такую конфигурацию, чтобы она содержала по меньшей мере одну область записи. По меньшей мере одна сессия имеет такую конфигурацию, чтобы она содержала по меньшей мере одну из по меньшей мере одной области записи. Управляющая информация содержит информацию об интервале с указанием интервала записи по меньшей мере одной области записи и идентификационную информацию для идентификации области записи, расположенной на границе сессии. Аппарат включает: (а) секцию генерирования управляющей информации и (b) секцию записи управляющей информации в области управляющей информации.

В соответствии с другим аспектом настоящего изобретения предлагается способ воспроизведения для однократно записываемого носителя информации. Носитель информации включает: область управляющей информации для записи управляющей информации для контроля состояния записи и область пользовательских данных для записи пользовательских данных. Область пользовательских данных имеет такую конфигурацию, чтобы она содержала по меньшей мере одну область записи. По меньшей мере одна сессия имеет такую конфигурацию, чтобы она содержала по меньшей мере одну из по меньшей мере одной области записи. Управляющая информация содержит информацию об интервале с указанием интервала записи по меньшей мере одной области записи и идентификационную информацию для идентификации области записи, расположенной на границе сессии. Способ включает стадии: (а) считывания управляющей информации из области управляющей информации и (b) распознавания информации, относящейся к сессии, на основании результатов считывания управляющей информации.

В одном варианте исполнения данного изобретения стадия (b) включает:

(b-1) установление общего числа по меньшей мере одной сессии на основании результатов считывания управляющей информации; (b-2) установление области записи по меньшей мере одной области записи, расположенной в начале последней сессии по меньшей мере одной сессии; и (b-3) установление сессии по меньшей мере одной сессии, относящейся к предварительно определенной области записи по меньшей мере одной области записи.

В одном варианте исполнения данного изобретения идентификационная информация представляет собой флаг, установленный для по меньшей мере одной области записи. Флаг имеет значение, равное "0", или значение, равное "1". Флаг, имеющий значение, равное "1", устанавливается для области записи по меньшей мере одной области записи, расположенной в начале каждой из по меньшей мере одной сессии. Стадия (b-1) включает установление общего числа по меньшей мере одной сессии на основании флага, имеющего значение, равное "1". Стадия (b-2) включает установление области записи по меньшей мере одной области записи, расположенной в начале последней сессии по меньшей мере одной сессии на основании последнего флага из флага (флагов), имеющего значение, равное "1". Отдельное число задается для каждой из по меньшей мере одной сессии. Стадия (b-3) включает установление числа, заданного для сессии из по меньшей мере одной сессии, к которой принадлежит предварительно определенная область записи, на основании числа флага (флагов), имеющего значение, равное "1", из флага (флагов) в интервале от области записи по меньшей мере одной области записи, расположенной в начале вводной сессии по меньшей мере одной сессии до предварительно определенной области записи.

В одном варианте исполнения данного изобретения идентификационная информация представляет собой флаг, установленный для области записи. Флаг имеет значение, равное "0", или значение, равное "1". Значение флага, установленного для области записи, входящей в сессию по меньшей мере одной сессии, является обратным значению флага, установленного для области записи другой сессии по меньшей мере одной сессии, соседней с данной сессией. Стадия (b-1) включает установление общего числа по меньшей мере одной сессии на основании числа обращений значения (значений) флага (флагов). Стадия (b-2) включает установление области записи по меньшей мере одной области записи, расположенной в начале последней сессии по меньшей мере одной сессии, на основании флага, имеющего последнее инвертированное значение. Отдельное число задается для каждой из по меньшей мере одной сессии. Стадия (b-3) включает установление числа, заданного для сессии из по меньшей мере одной сессии, к которой принадлежит предварительно определенная область записи, на основании числа обращений значения (значений) флага (флагов) в интервале от области записи по меньшей мере одной области записи, расположенной в начале вводной сессии по меньшей мере одной сессии, до предварительно определенной области записи.

В одном варианте исполнения данного изобретения отдельное число задается для каждой из по меньшей мере одной области записи. Идентификационная информация представляет собой массив числа (чисел), заданного для области записи по меньшей мере одной области записи, расположенной в начале каждой из по меньшей мере одной сессии. Стадия (b-1) включает установление общего численного значения числа (чисел), содержащегося в массиве. Стадия (b-2) включает установление области записи по меньшей мере одной области записи, расположенной в начале последней сессии, на основании последнего численного значения числа (чисел), содержащегося в массиве. Отдельное число задается для каждой из по меньшей мере одной сессии. Стадия (b-3) включает установление числа, заданного для сессии из по меньшей мере одной сессии, к которой принадлежит предварительно определенная область записи, на основании численного значения числа (чисел), меньшего числа, заданного для предварительно определенной области записи, содержащегося в массиве.

В соответствии с другим аспектом настоящего изобретения предлагается воспроизводящий аппарат для однократно записываемого носителя информации. Носитель информации включает: область управляющей информации для записи управляющей информации для контроля состояния записи и область пользовательских данных для записи пользовательских данных. Область пользовательских данных имеет такую конфигурацию, чтобы она содержала по меньшей мере одну область записи. По меньшей мере одна сессия имеет такую конфигурацию, чтобы она содержала по меньшей мере одну из по меньшей мере одной области записи. Управляющая информация содержит информацию об интервале с указанием интервала записи по меньшей мере одной области записи и идентификационную информацию для идентификации области записи, расположенной на границе сессии. Аппарат включает: (а) секцию для считывания управляющей информации из области управляющей информации и (b) секцию для распознавания информации, касающейся по меньшей мере одной сессии, на основании результатов считывания управляющей информации.

Таким образом, в соответствии с однократно записываемым носителем информации по настоящему изобретению одна сессия состоит из по меньшей мере одной из по меньшей мере одной области записи, и управляющая информация содержит идентификационную информацию для идентификации сессии, может быть идентифицирована на основании только области записи, расположенной в начале сессии. В результате может быть уменьшен размер информации для идентификации границы сессии.

В дополнение к этому, в соответствии с однократно записываемым носителем информации по настоящему изобретению управляющая информация может содержать информацию, указывающую область записи, расположенную в начале сессии, тем самым создавая возможность уменьшить размер управляющей информации. Следовательно, при постоянном размере области для инкрементной записи управляющей информации может быть увеличено число раз, когда пользователь может инкрементно записывать управляющую информацию. При постоянном числе раз, когда пользователь может инкрементно записывать управляющую информацию, размер области для инкрементной записи управляющей информации может быть уменьшен. В результате, может быть увеличена емкость для записи пользовательских данных.

В соответствии со способом записи и записывающим аппаратом по настоящему изобретению возможна запись/воспроизведение управляющей информации на/с однократно записываемого носителя информации по настоящему изобретению. Поскольку управляющая информация может быть записана на однократно записываемый носитель информации, имеющий небольшой размер области для записи управляющей информации, может быть уменьшено время, необходимое для поиска последней управляющей информации. В результате может быть уменьшено время, необходимое от момента загрузки пользователем однократно записываемого носителя информации в аппарат до момента времени, когда область пользовательских данных однократно записываемого носителя информации будет готова для доступа.

Таким образом, преимуществом описанного здесь изобретения является возможность создания однократно записываемого носителя информации, имеющего меньший размер управляющей информации и большую емкость; способа и аппарата для записи данных на однократно записываемый носитель информации и способа и аппарата для воспроизведения данных с однократно записываемого носителя информации.

Эти и другие преимущества настоящего изобретения станут очевидными специалистам в данной области техники в результате прочтения и понимания следующего детального описания со ссылками на сопровождающие чертежи.

Краткое описание чертежей

Фиг.1 представляет собой схему, изображающую структуру оптического диска 1 в соответствии с вариантом исполнения настоящего изобретения.

Фиг.2 представляет собой схему, изображающую структуру данных управляющей информации 8 в соответствии с вариантом исполнения настоящего изобретения.

Фиг.3 представляет собой схему, изображающую переход от незаписанной области, записанной области, к заполненной нулями записанной области на оптическом диске 1.

Фиг.4 представляет собой схему, изображающую переходы содержимого массива номеров записей 10 и отдельных записей области записи 11.

Фиг.5 представляет собой схему, изображающую переход от незаписанной области, записанной области, к заполненной нулями записанной области на оптическом диске 1.

Фиг.6 представляет собой схему, изображающую переходы содержимого массива номеров записей 10 и отдельных записей области записи 11.

Фиг.7 представляет собой схему, изображающую другую типичную структуру данных управляющей информации 8 в соответствии с вариантом исполнения настоящего изобретения.

Фиг.8 представляет собой схему, изображающую переходы содержимого массива номеров записей 10 и отдельных записей области записи 11.

Фиг.9 представляет собой схему, изображающую еще одну типичную структуру данных управляющей информации 8 в соответствии с вариантом исполнения настоящего изобретения.

Фиг.10 представляет собой схему, изображающую переходы содержимого массива номеров записей 10 и отдельных записей области записи 11.

Фиг.11 представляет собой схему, изображающую типичную структуру аппарата для работы с оптическими дисками 100 в соответствии с вариантом исполнения настоящего изобретения.

Фиг.12 представляет собой блок-схему, изображающую процедуру записи в соответствии с вариантом исполнения настоящего изобретения.

Фиг.13 представляет собой блок-схему, изображающую детально процедуру считывания управляющей информации.

Фиг.14 представляет собой блок-схему, изображающую детально процедуру записи управляющей информации.

Фиг.15 представляет собой блок-схему, изображающую детально процедуру добавления области записи.

Фиг.16 представляет собой блок-схему, изображающую детально процедуру закрытия области записи.

Фиг.17 представляет собой блок-схему, изображающую детально процедуру закрытия сессии.

Фиг.18 представляет собой схему, изображающую типичную структуру аппарата для работы с оптическими дисками 200 в соответствии с вариантом исполнения настоящего изобретения.

Фиг.19 представляет собой блок-схему, изображающую процедуру воспроизведения в соответствии с вариантом исполнения настоящего изобретения.

Фиг.20 представляет собой блок-схему, изображающую типичную процедуру расчета в соответствии с вариантом исполнения настоящего изобретения.

Фиг.21 представляет собой блок-схему, изображающую другую типичную процедуру расчета в соответствии с вариантом исполнения настоящего изобретения.

Фиг.22 представляет собой блок-схему, изображающую еще одну типичную процедуру расчета в соответствии с вариантом исполнения настоящего изобретения.

Фиг.23 представляет собой схему, изображающую поле 3 RMD.

Фиг.24 представляет собой схему, изображающую поле 4 RMD.

Фиг.25 представляет собой схему, изображающую поля 5-12 RMD.

Наилучший способ осуществления изобретения

Здесь и далее варианты исполнения настоящего изобретения будут описаны в следующих разделах (1. Однократно записываемый носитель информации), (2-1. Записывающий аппарат), (2-2. Способ записи), (3-1. Воспроизводящий аппарат) и (3-2. Способ воспроизведения) со ссылками на прилагаемые чертежи.

1. Однократно записываемый носитель информации

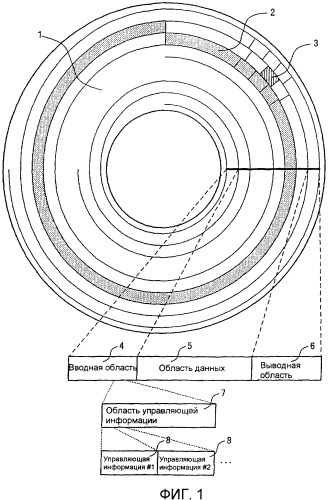

Фиг.1 изображает структуру оптического диска 1 в соответствии с вариантом исполнения настоящего изобретения.

Оптический диск 1 имеет форму диска. На оптическом диске 1 имеется спиральная дорожка для записи 2. На дорожке для записи 2 имеется множество блоков 3. Блок 3 является единицей исправления ошибок, а также единицей записи/воспроизведения информации.

Оптический диск 1 имеет вводную область 4, выводную область 6 и область данных 5 для записи пользовательских данных. Область данных 5 имеет такую конфигурацию, чтобы она содержала по меньшей мере одну область записи. Запись/воспроизведение данных осуществляется по отношению к области данных 5.

Вводная область 4 и выводная область 6 служат краевыми участками, позволяющими оптической головке (не показана) отслеживать дорожку для записи 2, когда оптическая головка доходит до конца области данных 5 и выходит за пределы области данных 5.

Вводная область 4 имеет область управляющей информации 7 для записи управляющей информации 8 для контроля состояния записи. Множество фрагментов управляющей информации 8 может быть, например, использовано для осуществления управления записанной областью и незаписанной областью. Множество фрагментов управляющей информации 8 записаны каждый в по меньшей мере один блок 3.

Фиг.2 изображает структуру данных управляющей информации 8 в соответствии с вариантом исполнения настоящего изобретения.

Каждая управляющая информация 8 содержит заголовок управляющей информации 9 для идентификации одного из множества фрагментов управляющей информации 8, массив номеров записей 10 инкрементно записываемых областей записи и множество отдельных записей области записи 11. Массив номеров записей 10 представляет собой информацию для идентификации области записи, в которой данные могут быть записаны.

Каждый элемент области записи 11 содержит идентификационную информацию для идентификации области записи, расположенной на границе сессии, и информацию об интервале с указанием интервала записи по меньшей мере одной области записи.

Идентификационная информация представляет собой, например, флаг старта сессии 12, указывающий, какие элементы области записи 11 являются границей (например, начало и т.п.) сессии. Флаг старта сессии 12 присваивается по меньшей мере одной области записи и имеет значение, равное "0" или "1". Например, флаг старта сессии 12, имеющий значение, равное "1", присваивается области записи, расположенной на границе (например, начало и т.п.) сессии. В каждом отдельном элементе области записи 11 число (от 1 до N), следующее за номером (#), указывает номер отдельной записи. Таким образом, по меньшей мере одной области записи присваиваются каждой разные номера записей. N представляет собой целое число, равное 1 или больше. Одна сессия состоит из по меньшей мере одной из областей записи.

Информация об интервале содержит, например, стартовую позицию 13 и последнюю записанную позицию 14 области записи.

Таким образом, область записи настоящего изобретения соответствует ДОРОЖКЕ CD-R и R-зоне (RZone) DVD-R. Сессия по настоящему изобретению соответствует сессии CD-R и границе DVD-R. Сессия по настоящему изобретению не содержит вводной области 4, выводной области 6, области начальной границы (не показана) и области конечной границы (не показана) (см. Фиг.3, описанную ниже). Следовательно, массив номеров записей 10 соответствует информации от байта 0 до байта 5 (Фиг.24). Элементы области записи 11 соответствуют информации, полученной путем прибавления флага старта сессии 12 к информации байта 16 и последующих (Фиг.24) и от байта 0 до байта 2047 (Фиг.25).

В DVD-R (обычный однократно записываемый носитель) 2048 байт управляющей информации необходимо для управления максимум 512 границами (соответствует сессии по настоящему изобретению) (Фиг.23). В настоящем изобретении один бит элемента области записи 11 выделяется для флага старта сессии 12, что позволяет управлять сессией.

Здесь и далее, управление сессией в соответствии с вариантом исполнения настоящего изобретения будет описано ниже.

Фиг.3 изображает переход от незаписанной области, записанной области, к заполненной нулями записанной области на оптическом диске 1. На Фиг.3 незаписанная область оптического диска 1 закрашена белым цветом, записанная область закрашена черным цветом и заполненная нулями записанная область заштрихована.

Фиг.4 изображает переход содержимого массива номеров записей 10 и элемент области записи 11.

Часть (а) Фиг.3 и часть (а) Фиг.4 изображают параллельные состояния. Часть (b) Фиг.3 и часть (b) Фиг.4 изображают параллельные состояния. Аналогично, части (с)-(g) Фиг.3 и соответствующие части (с)-(g) Фиг.4 изображают параллельные состояния.

Часть (а) Фиг.3 и часть (а) Фиг.4 изображают исходное состояние оптического диска 1.

Область данных 5 имеет такую конфигурацию, чтобы она содержала область записи #1. Сессия #1 содержит область записи #1. В области записи #1 не записано никакой информации.

В массив номеров записей 10 вносится число "1", которое указывает на то, что область записи #1 является инкрементно записываемой. В другую часть массива номеров записей 10 вносится число "0", которое указывает на отсутствие инкрементно записываемых областей записи, кроме области записи #1.

В элементе области записи #1 значение флага старта сессии 12 устанавливается равным "1", стартовая позиция 13 области записи #1 устанавливается на позицию Р1, и последняя записанная позиция 14 области записи #1 устанавливается на значение, равное "0", указывающее на незаписанное состояние.

Позиция Р1 указывает начало области данных 5.

В элементе области записи #2 и элементе области записи #3 флаг старта сессии 12, стартовая позиция 13 и последняя записанная позиция 14 области записи #2 и область записи #3 устанавливаются на "0", что указывает на недоступность соответствующей области записи.

Части (b) Фиг.3 и 4 изображают состояние области данных после получения команды ЗАРЕЗЕРВИРОВАТЬ ДОРОЖКУ (RESERVE TRACK) от аппарата управления верхнего уровня. Команда ЗАРЕЗЕРВИРОВАТЬ ДОРОЖКУ указывает на резервирование области записи. Обратите внимание, что команды от аппарата управления верхнего уровня (например, команда ЗАРЕЗЕРВИРОВАТЬ ДОРОЖКУ) определены в стандарте общих команд главной машины (см., например, стандарт SFF8090i,"Mt. Fuji Command for Multimedia Devices", раздел 4.16 под названием "Recording for DVD-R media" (запись на DVD-R носители)).

Управляющая информация 8 генерируется (или изменяется), чтобы показать, что область записи #1 от позиции Р1 до конца области данных 5 разделена на область записи #1 от позиции Р1 до позиции Р3 и область записи #2 от позиции Р3 до конца области данных 5. Область записи #1 и область записи #2 относятся к сессии #1. Р3 является значением, полученным при прибавлении размера, указанного в команде ЗАРЕЗЕРВИРОВАТЬ ДОРОЖКУ, к Р1. В области данных 5 записанных областей нет.

В массив номеров записей 10 вносятся число "1", указывающее, что область записи #1 является инкрементно записываемой, и число "2", указывающее, что область записи #2 является инкрементно записываемой. В массиве номеров записей 10 номера записей сортируются в порядке убывания.

Обратите внимание, что порядок сортировки массива номеров записей 10 не ограничен убывающим порядком, и сортировка может осуществляться в порядке возрастания или не производиться вообще.

В элементе области записи #2 флаг старта сессии 12 области записи #2 устанавливается на значение, равное "0", и стартовая позиция 13 области записи #2 устанавливается на позицию Р3.

Здесь и далее содержимое управляющей информации, которое не подверглось изменениям, не описывается для краткости.

Части (с) Фиг.3 и 4 изображают состояние области данных 5 после получения команды ЗАРЕЗЕРВИРОВАТЬ ДОРОЖКУ от аппарата управления верхнего уровня.

Управляющая информация 8 генерируется (или изменяется), чтобы показать, что область записи #2 от позиции Р3 до конца области данных 5 разделена на область записи #2 от позиции Р3 до позиции Р5 и область записи #3 от позиции Р5 до конца области данных 5. Область записи #1 не меняется. Область записи #1, область записи #2 и область записи #3 относятся к сессии #1. Р5 имеет значение, полученное путем прибавления размера, указанного в команде ЗАРЕЗЕРВИРОВАТЬ ДОРОЖКУ, к Р3. В области данных 5 записанных областей нет.

В массив номеров записей 10, для того, чтобы указать, что была добавлена область записи #3, добавляется число "3", которое указывает на то, что область записи #3 является инкрементно записываемой.

В элементе области записи #3 флаг старта сессии 12 области записи #3 устанавливается на значение, равное "0", и стартовая позиция 13 области записи #3 устанавливается на позицию Р5.

Части (d) Фиг.3 и 4 изображают состояние области данных 5 после получения команды ЗАПИСЬ (WRITE) от аппарата управления верхнего уровня. Команда ЗАПИСЬ (WRITE) указывает на запись данных в область записи #1 и область записи #2.

При записи данных в область записи #1 последняя записанная позиция 14 области записи #1 меняется на позицию (Р2-1). При записи данных в области записи #2 последняя записанная позиция 14 области записи #2 меняется на позицию (Р4-1).

Обратите внимание, что, поскольку последняя записанная позиция 14 определяется как позиция записанного блока 3, последняя записанная позиция 14 является позицией, полученной вычитанием 1 от позиции Р2, или позицией, полученной вычитанием 1 от позиции Р4. Однако, например, если последняя записанная позиция 14 определяется как позиция, следующая за записанным блоком 3, то нет необходимости в вычитании 1. Для удобства здесь и далее управление сессией в соответствии с вариантом исполнения настоящего изобретения будет описано ниже, а последняя записанная позиция 14 определяется как позиция записанного блока 3.

В элементе области записи #1 последняя записанная позиция 14 области записи #1 устанавливается на позицию (Р2-1). В элементе области записи #2 последняя записанная позиция 14 области записи #2 устанавливается на позицию (Р4-1).

Части (е) Фиг.3 и 4 изображают состояние области данных 5 после получения команды ЗАКРЫТЬ ДОРОЖКУ/СЕССИЮ (CLOSE TRACK/SESSION) для указанной ДОРОЖКИ (указана область записи #1) от аппарата управления верхнего уровня. Команда ЗАКРЫТЬ ДОРОЖКУ/СЕССИЮ для указанной ДОРОЖКИ (указана область записи #1) показывает, что в область записи #1t не нужно записывать дальнейшую информацию.

В незаписанную область области записи #1 (область от позиции Р2 до позиции Р3) записываются дополняющие нули, и область записи #1 становится закрытой.

Чтобы показать, что область записи #1 не является инкрементно записываемой, число "1" удаляется из массива номеров записей 10.

Части (f) Фиг.3 и 4 изображают состояние области данных 5 после получения команды ЗАКРЫТЬ ДОРОЖКУ/СЕССИЮ для указанной ДОРОЖКИ (указана область записи #2) от аппарата управления верхнего уровня. Команда ЗАКРЫТЬ ДОРОЖКУ/СЕССИЮ для указанной ДОРОЖКИ (указана область записи #2) показывает, что не нужно записывать дальнейшую информацию в области записи #2.

В незаписанную область области записи #2 (область от позиции Р4 до позиции Р5) записываются дополняющие нули, и область записи #2 становится закрытой.

Чтобы показать, что область записи #2 не является инкрементно записываемой, число "2" удаляется из массива номеров записей 10.

Части (g) Фиг.3 и 4 изображают состояние области данных 5 после получения команды ЗАКРЫТЬ ДОРОЖКУ/СЕССИЮ для указанной СЕССИИ (указана сессия #1) от аппарата управления верхнего уровня.

Закрытая область записи #1 и закрытая область записи #2 относятся к сессии #1, тогда как область записи #3, не содержащая записанной информации, относится к сессии #2.

В элементе области записи #3 флаг старта сессии 12 устанавливается на значение "1". Таким образом, флаг старта сессии 12 задается для множества областей записи, которые имеют любые значения из "0" и "1". Флаг старта сессии 12, имеющий значение, равное "1", присваивается области записи, расположенной в начале сессии.

Фиг.5 изображает переход от незаписанной области, записанной области к заполненной нулями записанной области на оптическом диске 1. На Фиг.5 незаписанная область оптического диска 1 закрашена белым цветом, записанная область закрашена черным цветом и заполненная нулями записанная область заштрихована.

Фиг.6 изображает переходы содержимого массива номеров записей 10 и элемента области записи 11.

Фиг.5 изображает происходящее после Фиг.3. Фиг.6 изображает происходящее после Фиг.4.

Части (g') Фиг.5 и 6 изображают параллельные состояния. Часть (h) Фиг.5 и 6 изображают параллельные состояния.

Аналогично, части (i)-(l) Фиг.5 и соответствующие части (i)-(l) Фиг.6 изображают параллельные состояния.

Часть (g') Фиг.5 изображает то же состояние, что и часть (g) Фиг.3. Часть (g') Фиг.6 изображает то же состояние, что и часть (g) Фиг.4. Поэтому части (g') Фиг.5 и 6 не описываются.

Части (h) Фиг.5 и 6 изображают состояние области данных 5 после получения команды ЗАРЕЗЕРВИРОВАТЬ ДОРОЖКУ от аппарата управления верхнего уровня.

Управляющая информация 8 генерируется (или изменяется), чтобы показать, что область записи #3 от позиции Р5 до конца области данных 5 разделена на область записи #3 от позиции Р5 до позиции Р6 и область записи #4 от позиции Р6 до конца области данных 5. Область записи #1 и область записи #2 не изменяются. Область записи #1 и область записи #2 относятся к сессии #1. Область записи #3 и область записи #4 относятся к сессии #2.

Р6 является значением, полученным при прибавлении размера, указанного в команде ЗАРЕЗЕРВИРОВАТЬ ДОРОЖКУ, к Р5.

В массив номеров записей 10 вносится число "4", указывающее, что область записи #4 является инкрементно записываемой, чтобы указать добавление области записи #4.

В элементе области записи #4 флаг старта сессии 12 области записи #4 устанавливается на значение "0", а стартовая позиция 13 области записи #4 устанавливается на позицию Р6.

Части (i) Фиг.5 и 6 изображают состояние области данных 5 после получения команды ЗАПИСЬ (WRITE) от аппарата управления верхнего уровня. Команда ЗАПИСЬ указывает на запись данных в область записи #3 и область записи #4.

При записи данных в области записи #3 последняя записанная позиция 14 области записи #3 меняется на позицию (Р7-1). При записи данных в области записи #4 последняя записанная позиция 14 области записи #4 меняется на позицию (Р8-1).

В элементе области записи #3 последняя записанная позиция 14 области записи #3 устанавливается на позицию (Р7-1). В элементе области записи #4 последняя записанная позиция 14 области записи #4 устанавливается на позицию (Р8-1).

Части (j) Фиг.5 и 6 изображают состояние области данных 5 после получения команды ЗАКРЫТЬ ДОРОЖКУ/СЕССИЮ для указанной ДОРОЖКИ (указана область записи #3) от аппарата управления верхнего уровня. Команда ЗАКРЫТЬ ДОРОЖКУ/СЕССИЮ для указанной ДОРОЖКИ
