Реферат

1. Область техники, к которой относится изобретение

Данное изобретение относится к видеокамере наблюдения, и более конкретно, к видеокамере наблюдения, которая должна работать в комбинации с системой наблюдения для наблюдения за объектом, таким как, например, не имеющие квалификации люди или злоумышленники, и выполнена с возможностью захвата изображения, характеризующего объект при относительно высоком качестве без влияния интенсивности освещения.

2. Описание предшествующего уровня техники

До настоящего времени было предложено широкое разнообразие видеокамер наблюдения этого типа, один типичный пример которых описан в выложенной публикации патента Японии № H08-307774 (абзац 0026, фигура 1).

Вышеупомянутая известная видеокамера наблюдения содержит три датчика изображения для соответствующего распознавания изображений цветовых компонентов, в совокупности характеризующих объект, для избирательной реализации режимов повышения чувствительности, таких как, например, режим длительной экспозиции и режим синтеза пикселов.

Для того чтобы повысить чувствительность датчика изображения, период экспозиции датчика изображения обычно увеличивается при уменьшенном освещении. Однако разрешение при движении объекта ухудшается по той причине, что число полей кадров изображения, подлежащих захвату в единицу времени, уменьшается, когда каждое из изображений захватывается на протяжении расширенного периода экспозиции. В режиме синтеза пикселов изображение может быть захвачено при относительно высоком качестве по той причине, что цветовые компоненты, соответствующим образом считываемые датчиками изображения, не смешиваются друг с другом.

С другой стороны, в видеокамере наблюдения с единственным датчиком изображения изображение не может быть захвачено при относительно высоком качестве по той причине, что цветовые компоненты, считываемые датчиком изображения, не смешиваются друг с другом. Однако не всегда является существенным, что изображение может быть захвачено в цвете при уменьшенном освещении, например ночью.

Для известной видеокамеры наблюдения, сконструированной таким образом, как упоминалось ранее, однако, характерна такая проблема, что тип камеры наблюдения с тремя датчиками изображения не является простым в конструкции и изготавливается при относительно высокой стоимости по сравнению с типом с единственным датчиком изображения.

КРАТКОЕ ИЗЛОЖЕНИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ

Задачей настоящего изобретения, таким образом, является создание видеокамеры наблюдения, которая может повысить чувствительность датчика изображения для формирования информации изображения при относительно высоком качестве без влияния интенсивности освещения.

Другой задачей настоящего изобретения является создание видеокамеры наблюдения, которая может быть простой в конструкции по сравнению с известной видеокамерой наблюдения.

Еще одной задачей настоящего изобретения является создание видеокамеры наблюдения, которая может быть изготовлена при относительно низкой стоимости по сравнению с известной видеокамерой наблюдения.

Согласно одному аспекту данного изобретения предоставляется видеокамера наблюдения, предназначенная для работы в комбинации с системой наблюдения для наблюдения за объектом, от которого исходит свет, содержащая средство формирования информации изображения для формирования информации изображения, характеризующей объект; средство формирования видеосигнала для формирования видеосигнала на основе информации изображения, сформированной средством формирования информации изображения; и средство управления для управления каждым из средства формирования информации изображения и средства формирования видеосигнала для обеспечения того, что наблюдение за объектом осуществляется системой наблюдения через видеосигнал, сформированный средством формирования видеосигнала, при этом средство формирования информации изображения включает в себя оптический модуль, через который пропускается свет, подлежащий предоставлению в качестве изображения, характеризующего объект; модуль преобразования, имеющий чувствительность к свету, причем модуль преобразования составлен из множества элементов-пикселов, на которые воздействует свет, подаваемый через оптический модуль, в течение периода экспозиции для считывания изображения; и множество блоков повышения чувствительности, каждый из которых предназначен для повышения чувствительности модуля преобразования для того, чтобы модуль преобразования считал изображение, а средство управления включает в себя исполнительный модуль для обеспечения возможности блоку повышения чувствительности начать повышение чувствительности модуля преобразования в заранее заданной последовательности и прекратить повышение чувствительности модуля преобразования в обратном порядке упомянутой заранее заданной последовательности.

В видеосигнале наблюдения согласно настоящему изобретению элементы-пикселы могут быть классифицированы в множество групп пикселов, каждая из которых составлена двумя или несколькими элементами-пикселами, смежными друг с другом. Блоки повышения чувствительности могут включать в себя первый блок повышения чувствительности для обеспечения возможности каждой из групп пикселов сформировать информацию пикселов, частично характеризующую изображение при условии, что на элементы-пикселы воздействует свет, подаваемый через оптический модуль; и второй блок повышения чувствительности для увеличения периода экспозиции, чтобы модуль преобразования считал изображение, при условии, что на элементы-пикселы воздействует свет, проходящий через оптический модуль, в течение увеличенного периода экспозиции.

Оптический модуль может включать в себя блок объектива, который должен быть расположен в пространственной связи с модулем преобразования, оптический фильтр, предназначенный для пропускания через него только видимого света, который должен быть подан на модуль преобразования, и средство переключения для управления оптическим фильтром с целью реализации двух различных рабочих состояний, включая первое рабочее состояние для реализации обеспечения первого оптического фильтра между блоком объектива и модулем преобразования с целью гарантии того, что на модуль преобразования воздействует видимый свет, и второе рабочее состояние для предотвращения обеспечения второго оптического фильтра между блоком объектива и модулем преобразования с целью гарантии того, что на модуль преобразования воздействует как видимый свет, так и инфракрасный свет. Блоки повышения чувствительности могут включать в себя третий блок повышения чувствительности для повышения чувствительности модуля преобразования путем управления средством переключения в качестве реакции на уровень яркости видеосигнала, формируемого средством формирования видеосигнала.

Исполнительный модуль может быть выполнен с возможностью обеспечения каждому из блоков повышения чувствительности с первого по третий начать повышение чувствительности модуля преобразования в следующем порядке: сначала третий, затем первый и потом второй блок повышения чувствительности, и обеспечения каждому из блоков повышения чувствительности с первого по третий возможности прекратить повышение чувствительности модуля преобразования в следующем порядке: сначала второй, затем первый и потом третий блок повышения чувствительности, в качестве реакции на уровень яркости видеосигнала, сформированного средством формирования видеосигнала, когда режим приоритета движения реализуется средством формирования информации изображения.

Исполнительный модуль может быть выполнен с возможностью обеспечения каждому из блоков повышения чувствительности с первого по третий возможности начать повышение чувствительности модуля преобразования в следующем порядке: сначала второй, затем третий и потом первый блок повышения чувствительности, и обеспечения каждому из блоков повышения чувствительности с первого по третий возможности прекратить повышение чувствительности модуля преобразования в следующем порядке: сначала первый, затем третий и потом второй блок повышения чувствительности, в качестве реакции на уровень яркости видеосигнала, сформированного средством формирования видеосигнала, когда режим приоритета разрешения реализуется средством формирования информации изображения.

Средство управления может дополнительно включать в себя модуль мониторинга уровня яркости для заключения о том, находится ли или нет уровень яркости видеосигнала, сформированного средством формирования видеосигнала, в пределах заранее заданного диапазона. Исполнительный модуль может быть выполнен с возможностью обеспечения каждому из блоков повышения чувствительности начинать повышение чувствительности модуля преобразования в заранее заданной последовательности и прекращать повышение чувствительности модуля преобразования в обратном порядке упомянутой заранее заданной последовательности на основе заключения модуля мониторинга уровня освещения.

Средство формирования информации изображения может дополнительно включать в себя модуль регулировки для регулировки оптического уровня черного и коэффициента усиления электрического сигнала, формируемого модулем преобразования. Средство управления может дополнительно включать в себя модуль компенсации для компенсации оптического уровня черного и коэффициента усиления, подлежащих регулировке модулем регулировки, когда каждый из блоков повышения чувствительности приводится в действие для начала и для остановки повышения чувствительности модуля преобразования.

ПЕРЕЧЕНЬ ФИГУР ЧЕРТЕЖЕЙ

Признаки и преимущества видеокамеры наблюдения согласно данному изобретению будут более ясно поняты из следующего описания, взятого в сочетании с сопутствующими чертежами, на которых:

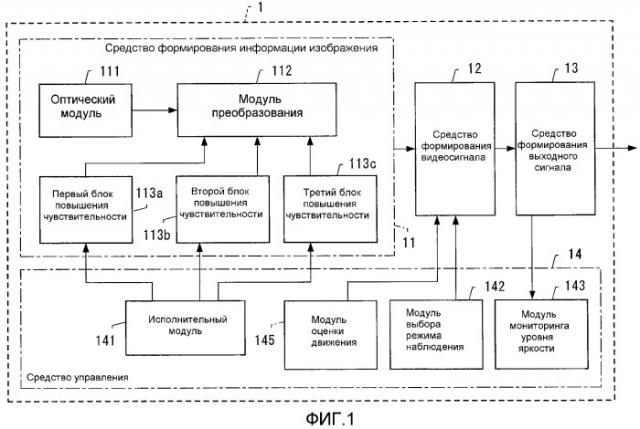

фиг.1 - блок-схема, показывающая структуру первого предпочтительного варианта осуществления видеокамеры наблюдения согласно данному настоящему изобретению;

фиг.2а - блок-схема, показывающая конфигурацию аппаратного обеспечения первого предпочтительного варианта осуществления видеокамеры наблюдения согласно настоящему изобретению;

фиг.2b - блок-схема, показывающая средство формирования информации изображения видеокамеры наблюдения, показанной на фиг.2а;

фиг.2с - блок-схема, показывающая средство формирования видеосигнала и средство формирования выходного сигнала видеокамеры наблюдения, показанной на фиг.2а;

фиг.3 - наглядный вид, показывающий преимущества и недостатки режима синтеза пикселов, режима добавления инфракрасного излучения и режима длительной экспозиции видеокамеры наблюдения согласно настоящему изобретению;

фиг.4 - наглядный вид, показывающий комбинацию режима синтеза пикселов, режима добавления инфракрасного излучения и режима длительной экспозиции видеокамеры наблюдения согласно настоящему изобретению;

фиг.5 - блок-схема последовательности операций, показывающая работу первого предпочтительного варианта осуществления видеокамеры наблюдения согласно настоящему изобретению;

фиг.6 - блок-схема последовательности операций, показывающая операцию выбора режима, соответствующую первому предпочтительному варианту осуществления видеокамеры наблюдения согласно настоящему изобретению;

фиг.7 - блок-схема последовательности операций, показывающая информацию, отображенную на экране индикаторной панели в соответствии с первым предпочтительным вариантом осуществления видеокамеры наблюдения согласно настоящему изобретению;

фиг.8 - блок-схема последовательности операций, показывающая операцию мониторинга уровня яркости в соответствии с первым предпочтительным вариантом осуществления видеокамеры наблюдения согласно настоящему изобретению;

фиг.9А - график, показывающий изменение интенсивности освещения в каждом из режимов наблюдения, реализуемых видеокамерой наблюдения;

фиг.9B - график, показывающий изменение яркости в каждом из режимов наблюдения, реализуемых видеокамерой наблюдения, в качестве реакции на интенсивность освещения, показанную на фиг.9А;

фиг.9С - график, показывающий изменение коэффициента усиления в каждом из режимов наблюдения, реализуемых видеокамерой наблюдения, в качестве реакции на интенсивность освещения, показанную на фиг.9А;

фиг.9D - наглядная схема, показывающая режим приоритета движения, реализуемый видеокамерой наблюдения;

фиг.9Е - наглядная схема, показывающая режим приоритета разрешения, реализуемый видеокамерой наблюдения;

фиг.10 - блок-схема первого предпочтительного варианта осуществления видеокамеры наблюдения согласно настоящему изобретению;

фиг.11 - блок-схема последовательности операций, показывающая работу первого предпочтительного варианта осуществления видеокамеры наблюдения согласно настоящему изобретению;

фиг.12 - блок-схема последовательности операций, показывающая первый этап компенсации, подлежащий выполнению модулем компенсации средства управления первого предпочтительного варианта осуществления видеокамеры наблюдения согласно настоящему изобретению;

фиг.13 - блок-схема последовательности операций, показывающая второй этап компенсации, подлежащий выполнению модулем компенсации средства управления первого предпочтительного варианта осуществления видеокамеры наблюдения согласно настоящему изобретению;

фиг.14 - блок-схема последовательности операций, показывающая третий этап компенсации, подлежащий выполнению модулем компенсации средства управления первого предпочтительного варианта осуществления видеокамеры наблюдения согласно настоящему изобретению;

фиг.15 - блок-схема последовательности операций, показывающая четвертый этап компенсации, на котором оптический уровень черного и уровень яркости компенсируют посредством модуля компенсации средства управления первого предпочтительного варианта осуществления видеокамеры наблюдения согласно настоящему изобретению.

ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

По всему следующему подробному описанию подобные ссылочные символы и номера относятся к подобным элементам во всех фигурах чертежей.

Первый предпочтительный вариант осуществления видеокамеры наблюдения согласно настоящему изобретению будет описан далее со ссылкой на фиг.1-9 сопутствующих чертежей.

Видеокамера 1 наблюдения работает в комбинации с системой наблюдения (не показана) для наблюдения за объектом, от которого исходит свет. Видеокамера 1 наблюдения показана на фиг.1, как содержащая средство 11 формирования информации изображения для формирования информации изображения, характеризующей объект, средство 12 формирования видеосигнала для формирования видеосигнала на основе информации изображения, сформированной средством 11 формирования информации изображения, и средство 14 управления для управления каждым из средства 11 формирования информации изображения и средства 12 формирования видеосигнала для обеспечения того, что наблюдение за объектом ведется системой наблюдения через видеосигнал, формируемый средством 12 формирования видеосигнала.

Средство 11 формирования информации изображения включает в себя оптический модуль 111, через который пропускается свет, который должен быть предоставлен в качестве изображения, характеризующего объект, и модуль 112 преобразования, имеющий чувствительность к свету. Модуль 112 преобразования составлен множеством элементов-пикселов, на которые воздействует свет, подаваемый через оптический модуль 111, на протяжении периода экспозиции для считывания изображения. Средство 11 формирования информации изображения дополнительно включает в себя множество блоков 113 повышения чувствительности, каждый из которых предназначен для повышения чувствительности модуля 112 преобразования с целью того, чтобы модуль 112 преобразования считал изображение.

Оптический модуль 111 включает в себя блок 61 объектива, размещаемый в пространственной связи с модулем 112 преобразования, оптический фильтр 63, предназначенный для пропускания через него только видимого света, который должен быть подан на модуль 112 преобразования, и средство 65 переключения для управления оптическим фильтром 63 таким образом, чтобы реализовать два различных рабочих состояния, включающих в себя первое рабочее состояние для реализации обеспечения первого оптического фильтра 63 между блоком 61 объектива и модулем 112 преобразования с целью гарантии того, что на модуль 112 преобразования воздействует видимый свет, и второе рабочее состояние для предотвращения обеспечения второго оптического фильтра 64 между блоком объектива 61 и модулем 112 преобразования с целью гарантии того, что на модуль 112 преобразования воздействует как видимый свет, так и инфракрасный свет.

Элементы-пикселы классифицированы на множество групп пикселов, каждая из который составлена из двух или нескольких элементов-пикселов, смежных друг с другом.

Блоки повышения чувствительности включают в себя первый блок 113а повышения чувствительности для обеспечения возможности позволить каждой из групп пикселов формировать информацию пикселов, частично характеризующую изображение, при условии, что на элементы-пикселы воздействует свет, подаваемый через оптический модуль 111, второй блок 113b повышения чувствительности для увеличения периода экспозиции, чтобы модуль 112 преобразования считал изображение, при условии, что на элементы-пикселы воздействует свет, подаваемый через оптический модуль 111, на протяжении периода экспозиции, и третий блок 113с повышения чувствительности для повышения чувствительности модуля 112 преобразования посредством управления средством 65 переключения в качестве реакции на уровень яркости видеосигнала, формируемого средством 12 формирования видеосигнала.

Исполнительный модуль 141 выполнен с возможностью обеспечения каждому из блоков 113 повышения чувствительности с первого по третий возможности начать повышение чувствительности модуля 112 преобразования в следующем порядке: сначала третий, затем первый и потом второй блок 113 повышения чувствительности, и обеспечения каждому из блоков 113 повышения чувствительности с первого по третий возможности прекратить повышение чувствительности модуля 112 преобразования в следующем порядке: сначала второй, затем первый и потом третий блок 113 повышения чувствительности, в качестве реакции на уровень яркости видеосигнала, формируемого средством 12 формирования видеосигнала, когда режим приоритета движения реализуется средством 11 формирования информации изображения. Исполнительный модуль 141 выполнен с возможностью обеспечения каждому из блоков 113 повышения чувствительности с первого по третий начать повышение чувствительности модуля 112 преобразования в следующем порядке: сначала второй, затем третий и потом первый блок 113 повышения чувствительности, и обеспечения каждому из блоков 113 повышения чувствительности с первого по третий возможности прекратить повышение чувствительности модуля 112 преобразования в следующем порядке: первый, третий и второй блоки 113 повышения чувствительности, в качестве реакции на уровень яркости видеосигнала, формируемого средством 12 формирования видеосигнала, когда режим приоритета разрешения реализуется средством 11 формирования информации изображения.

Средство 14 управления дополнительно включает в себя исполнительный модуль 141 для того, чтобы обеспечить возможность блоку 113 повышения чувствительности начать повышение чувствительности модуля 112 преобразования в заранее заданной последовательности и прекратить повышение чувствительности модуля 112 преобразования в обратном порядке заранее заданной последовательности, модуль 142 выбора режима наблюдения для выбора одного режима наблюдения среди режима приоритета движения, режима приоритета разрешения и автоматического режима наблюдения средства 11 формирования информации изображения, модуль 143 мониторинга уровня яркости для мониторинга уровня яркости видеосигнала, формируемого средством 12 формирования видеосигнала, и модуль 145 оценки движения для заключения о том, является ли или нет движение объекта быстрым, на основе видеосигнала, формируемого средством 12 формирования видеосигнала.

Конфигурация аппаратного обеспечения первого предпочтительного варианта осуществления видеокамеры 1 наблюдения согласно настоящему изобретению будет описана ниже со ссылкой на фиг.2а-2с.

Средство 11 формирования информации изображения видеокамеры 1 наблюдения включает в себя блок 61 объектива, имеющий ось света и линию распространения, ориентированную по оси света, датчик 62 изображения, подлежащий позиционированию на линии распространения блока 61 объектива, первый оптический фильтр 63, т.е. фильтр устранения инфракрасного света, и второй оптический фильтр 64, т.е. стеклянный светофильтр, и средство 65 переключения.

Блок 61 объектива пропускает через себя свет, который должен быть подан в качестве изображения на датчик 62 изображения, тогда как датчик 62 изображения выполнен с возможностью считывания изображения, предоставленного блоком 61 объектива. Первый оптический фильтр 63 предназначен для обеспечения между блоком 61 объектива и датчиком 62 изображения для пропускания через него видимого света, подлежащего проецированию на датчик 62 изображения. Второй оптический фильтр 64 предназначен для обеспечения между блоком 61 объектива и датчиком 62 изображения для пропускания через него как видимого света, так и инфракрасного света, которые в совокупности проецируются на датчик 62 изображения. Средство 65 переключения выполнено с возможностью реализации двух различных рабочих состояний, включающих в себя первое рабочее состояние, при котором первый оптический фильтр 63 обеспечен между блоком 61 объектива и датчиком 62 изображения для пропускания через него видимого света, который проецируется на датчик 62 изображения, при этом второй оптический фильтр 64 не обеспечивается между блоком 61 объектива и датчиком 62 изображения, и второе рабочее состояние, при котором второй оптический фильтр 64 обеспечен между блоком 61 объектива и датчиком 62 изображения для пропускания через него как видимого света, так и инфракрасного света, которые в совокупности проецируются на датчик 62 изображения, при этом первый оптический фильтр 63 не обеспечивается между блоком 61 объектива и датчиком 62 изображения.

Блок 66 дискретизации выполнен с возможностью дискретизации информации изображения, формируемой датчиком 62 изображения с заранее заданной частотой дискретизации, тогда как блок 67 управления выполнен с возможностью управления периодом экспозиции датчика 62 изображения для считывания электрического заряда, накопленного в датчике 62 изображения. Совместное управление датчиком 62 изображения и блоком 66 дискретизации может осуществляться блоком 67 управления для повышения чувствительности модуля 112 преобразования. Блок 68 регулировки оптического уровня черного выполнен с возможностью вычитания сигнала оптического уровня черного, формируемого ячейкой оптического уровня черного датчика 62 изображения, на основе электрического сигнала, формируемого каждым из элементов-пикселов датчика 62 изображения, для поддержания уровня оптического черного без воздействия темнового тока, формируемого датчиком 62 изображения. Блок 69 регулировки усиления выполнен с возможностью регулировки коэффициента усиления выходного сигнала, принятого от блока 68 регулировки оптического уровня черного, для выдачи отрегулированного выходного сигнала на средство 12 формирования видеосигнала. Блок 61 объектива, первый и второй оптические фильтры 63 и 64, а также средство 65 переключения в совокупности составляют оптический модуль 111, тогда как датчик 62 изображения и блок 66 дискретизации в совокупности составляют модуль 112 преобразования.

В описываемом случае, средство 65 переключения и блок 67 управления частично составляют по меньшей мере два блока 113 повышения чувствительности.

Средство 11 формирования информации изображения выполнено с возможностью формирования электрического сигнала, задающего информацию изображения, при этом электрический сигнал, формируемый средством 11 формирования информации изображения, принимается каждым из модуля 71 обработки цветового сигнала и модуля 72 обработки сигнала яркости.

Модуль 71 обработки цветового сигнала выполнен с возможностью формирования цветоразностного сигнала, задающего цветовую информацию изображения, захваченного средством 11 формирования информации изображения, через баланс белого, гамма-коррекцию, гашение, ограничение уровня белого и другие процессы. Модуль 72 обработки сигнала яркости выполнен с возможностью формирования сигнала яркости посредством этапов удаления синхросигнала, модулированного цветового сигнала из электрического сигнала, выдаваемого средством 11 формирования информации изображения путем использования первого фильтра 73 нижних частот (для цветного изображения) и второго фильтра 74 нижних частот (для монохроматического изображения). Блок 76 обработки яркости приспособлен для электрического сигнала, принятого от первого фильтра 73 нижних частот (для цветного изображения) или второго фильтра 74 нижних частот, а также гамма-коррекции и задержки. Средство 75 переключения выполнено с возможностью обеспечения приема выходного сигнала, сформированного первым фильтром 73 нижних частот, блоком 76 обработки яркости, когда изображение захватывается в цвете, и приема выходного сигнала второго фильтра 74 нижних частот блоком 76 обработки яркости, когда, с другой стороны, изображение захватывается монохромным.

Средство 13 формирования выходного сигнала включает в себя блок 81 кодирования для преобразования видеосигнала, выданного из средства 12 формирования видеосигнала, в выходной сигнал, подлежащий приему телевизором, блок 82 наложения сигнала цветовой синхронизации и блок 83 сжатия для преобразования видеосигнала, выданного средством 12 формирования видеосигнала, в выходной сигнал, подлежащий приему персональным компьютером.

Сигнал яркости, сигнал цветности и синхронизирующий сигнал в совокупности составляют комбинированный видеосигнал.

Блок 81 кодирования выполнен с возможностью формирования комбинированного видеосигнала на основе видеосигнала, сформированного средством 12 формирования видеосигнала, тогда как блок 82 наложения сигнала цветовой синхронизации выполнен с возможностью наложения сигнала цветовой синхронизации на сигнал строчной синхронизации. Блок 83 сжатия выполнен с возможностью формирования сжатого видеосигнала, подлежащего распространению в Интернет, локальной сети и других сетях связи.

В описываемом случае предполагается, что термин «выходной сигнал» обозначает как комбинированный видеосигнал, так и сжатый видеосигнал.

Средство 14 управления включает в себя блок 93 микрокомпьютера, рабочую панель 91, используемую оператором для формирования командного сигнала, принимаемого блоком 93 микрокомпьютера, и индикаторную панель 92 для отображения на экране информации о рабочем состоянии видеокамеры 1 наблюдения. Блок 93 микрокомпьютера имеет линии 94 шины, центральный процессор (называемый далее просто «ЦП») 95, блок 96 памяти, а также первый и второй интерфейсные блоки 97 и 98. ЦП 95 и блок 96 памяти электрически подключены друг к другу через второй интерфейсный блок 98. В блоке 96 памяти сохранена программа управления для управления каждым из средства 11 формирования информации изображения, средства 11 формирования видеосигнала, средства 13 формирования выходного сигнала и других частей видеокамеры 1 наблюдения, тогда как ЦП 52 выполнен с возможностью исполнения программы управления, хранящейся в блоке 96 памяти. Первый интерфейсный блок 97 электрически подключен к ЦП 95, тогда как управление средством 11 формирования информации изображения, средством 11 формирования видеосигнала и средством 13 формирования выходного сигнала осуществляется ЦП 95. Второй интерфейсный блок 98 электрически подключен к каждому из рабочей панели 91, индикаторной панели 92 и внешней сети связи (не показана).

Следующее описание будет теперь ориентировано как на преимущества, так и на недостатки первого-третьего режимов повышения средства 11 формирования информации изображения видеокамеры 1 наблюдения согласно настоящему изобретению.

(1) В режиме синтеза пикселов элементы-пикселы модуля 112 преобразования классифицированы во множество групп пикселов, каждая из которых составлена двумя или несколькими элементами-пикселами, смежными друг с другом. Когда, например, каждая из групп пикселов составлена как элемент изображения двумя элементами-пикселами, смежными друг с другом, каждая из групп пикселов имеет чувствительность, в два раза большую, чем чувствительность каждого из элементов-пикселов.

С другой стороны, чем больше число элементов-пикселов каждой из групп пикселов возрастает, тем больше падает разрешение изображения, взятого модулем 112 преобразования.

В видеокамере наблюдения с единственным датчиком изображения два или несколько элементов-пикселов, смежных друг с другом, предназначены для распознавания соответствующих цветовых компонентов, отличающихся друг от друга. Это означает, что видеоинформация ухудшается по причине, что цветовые компоненты, распознаваемые элементами-пикселами каждой из групп пикселов, смешиваются друг с другом в режиме синтеза пикселов.

Предпочтительно, в режиме синтеза пикселов изображение захватывается монохроматическим для того, чтобы избежать смешения цветовых компонентов в видеокамере 1 наблюдения с единственным датчиком изображения.

(2) В режиме длительной экспозиции чувствительность модуля 112 преобразования возрастает в пропорциональной связи с увеличенным периодом экспозиции.

С другой стороны, разрешение изображений в отношении движения объекта ухудшается по причине того, что число полей кадров изображения, подлежащих захвату в единицу времени, уменьшается в режиме длительной экспозиции.

(3) В режиме добавления инфракрасного излучения чувствительность модуля 112 преобразования повышается по причине того, что на модуль 112 преобразования воздействует не только видимый свет, но также и инфракрасный свет. Разрешение изображения, захваченного модулем 112 преобразования, может поддерживаться без снижения.

Предпочтительно, в режиме добавления инфракрасного излучения изображение захватывается монохроматическим для того, чтобы избежать изменения цветового баланса в режиме добавления инфракрасного излучения.

При уменьшенном освещении видеокамера наблюдения может избирательно реализовывать вышеупомянутые режимы повышения чувствительности для повышения чувствительности модуля 112 преобразования.

Как показано на фиг.4, каждый из режимов повышения чувствительности имеет преимущества и недостатки. Следовательно, предпочтительно, чтобы режим длительной экспозиции, режим добавления инфракрасного излучения и режим синтеза пикселов инициировались в следующем порядке: режим добавления инфракрасного излучения, режим синтеза пикселов и режим длительной экспозиции, когда движению объекта, подлежащего наблюдению, задан приоритет над разрешением изображения, и, с другой стороны, инициировались в следующем порядке: режим длительной экспозиции, режим добавления инфракрасного излучения и режим синтеза пикселов, когда разрешению изображения задан приоритет над движением наблюдаемого объекта.

Видеокамера 1 наблюдения согласно настоящему изобретению выполнена с возможностью захвата изображения при уменьшенном освещении посредством позволения каждому из блоков 113 повышения чувствительности с первого по третий начать повышение чувствительности модуля 112 преобразования в следующем порядке: режим добавления инфракрасного излучения, режим синтеза пикселов и режим длительной экспозиции, когда движению наблюдаемого объекта задан приоритет над разрешением изображения. Видеокамера 1 наблюдения согласно настоящему изобретению выполнена с возможностью захвата изображения при уменьшенном освещении посредством позволения каждому из блоков 113 повышения чувствительности с первого по третий начать повышение чувствительности модулей 112 преобразования в следующем порядке: режим длительной экспозиции, режим добавления инфракрасного излучения и режим синтеза пикселов, когда разрешению изображения задан приоритет над движением наблюдаемого объекта.

Работа исполнительного модуля 141 средства 14 управления будет описана ниже со ссылкой на фиг.5.

Исполнительный модуль 141 сначала используют для заключения о том, равен ли уровень «L» освещения объекта уровню «0» на этапе S501. Когда ответом на этапе S501 является утвердительное «Да», т.е. уровень «L» освещения объекта равен уровню «0», с этапа S501 переходят на этап S502. Исполнительный модуль 141 затем используют для активации первого управляющего флага «CL» и для деактивации каждого из второго управляющего флага «AD» режима синтеза пикселов, третьего управляющего флага «LT» режима длительной экспозиции и четвертого управляющего флага «IR» режима добавления инфракрасного излучения для обеспечения того, что изображение захватывается в цвете с помощью средства 11 формирования информации изображения, на этапе S502.

Блок 93 микрокомпьютера затем используют для формирования сигнала «ON» первого управляющего флага «CL», подлежащего выдаче на средство 11 формирования информации изображения через интерфейсный блок 97. Изображение затем захватывается средством 11 формирования информации изображения при следующих условиях на этапе S502.

(1) Первый фильтр 73 нижних частот электрически подключен к блоку 76 обработки яркости через блок 75 переключения.

(2) Сигнал цветовой синхронизации налагается блоком 82 наложения сигнала цветовой синхронизации на заднюю площадку строчного интервала гашения сигнала строчной синхронизации.

(3) Сжатый сигнал формируется блоком 83 формирования сжатого сигнала на основе способа, подходящего для сжатия цветового видеосигнала.

Сигнал «ON» четвертого управляющего флага «IR» режима добавления инфракрасного излучения затем формируется блоком 93 микрокомпьютера для выдачи на средство 65 переключения через интерфейсный блок 97. Блок 67 управления затем используют для осуществления контроля в отношении того, что каждому из датчика 62 изображения и блока 66 дискретизации не удается повысить чувствительность модуля 112 преобразования в режиме длительной экспозиции. Это означает, что изображение взято в нормальном режиме.

Сигнал «OFF» четвертого управляющего флага «IR» режима добавления инфракрасного излучения затем формируется блоком 93 микрокомпьютера для выдачи на средство 65 переключения через интерфейсный блок 97. Средство 65 переключения затем используют для управления первым оптическим фильтром так, чтобы реализовать обеспечение первого оптического фильтра 63 между блоком 61 объектива и датчиком 62 изображения для гарантии того, что видимый свет, пропускаемый первым оптическим фильтром 63, воспринимается датчиком 62 изображения.

Когда, с другой стороны, ответ на этапе S501 представляет собой отрицательное «Нет», т.е. уровень освещения «L» объекта не равен уровню «0», исполнительный модуль 141 делает заключение о том, равен ли или нет уровень освещения «L» объекта уровню «1» на этапе S503.

Когда ответ на этапе S503 представляет собой утвердительное «Да», т.е. уровень освещения «L» объекта равен уровню «1», исполнительный модуль 141 делает заключение о том, реализуется ли или нет автоматический режим средством 11 формирования информации изображения на этапе S504.

Когда ответ на этапе S504 представляет собой утвердительное «Да», т.е. автоматический режим реализуется средством 11 формирования информации изображения, модуль 145 оценки движения делает заключение о том, является ли или нет объект быстрым в движении по сравнению с заранее заданным пороговым уровнем, на основе информации изображения, формируемой средством 11 формирования информации изображения на этапе S505.

Когда ответ на э
