Способ и устройство для передачи и приема пакетных данных и информации управления mbms

Способ и устройство для передачи и приема пакетных данных и информации управления mbms

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение относится к услугам пакетных данных, предоставляемым в системах связи, а более точно, - к способу и устройству для передачи и приема пакетных данных и ассоциативно связанной информации управления услуги в и из мобильного терминала посредством применения разнородных физических каналов для приема пакетных данных и ассоциативно связанной информации управления.

УРОВЕНЬ ТЕХНИКИ

Универсальная система мобильной связи (UMTS) является системой мобильной связи третьего поколения, развивающейся из глобальной системы для системы связи с подвижными объектами, которая является европейским стандартом. UMTS нацелена на предоставление расширенных услуг мобильной связи на основе базовой сети GSM и широкополосных технологий множественного доступа с кодовым разделением каналов.

Традиционная структура 1 сети UMTS проиллюстрирована на фиг.1. Один мобильный терминал 2, или абонентская (пользовательская) аппаратура (UE), присоединен к базовой сети 4 через наземную сеть 6 радиодоступа UMTS (UTRAN). UTRAN 6 конфигурирует, поддерживает в рабочем состоянии и управляет однонаправленным каналом радиодоступа, чтобы связь между UE 2 и базовой сетью 4 отвечала требованиям сквозного качества обслуживания.

UTRAN 6 включает в себя большое количество подсистем 8 радиосети, каждая из которых содержит один контроллер 10 радиосети (RNC) для большого количества базовых станций 12 или «Узлов Б». RNC 10, присоединенный к заданной базовой станции 12, является управляющим RNC для распределения и управления общими ресурсами, предоставленными для любого количества UE 2, работающих в одной соте. Управляющий RNC 10 управляет интенсивностью потока обмена, перекрытием сот и приемом новых линий радиосвязи. Каждый Узел Б 12 может принимать сигнал восходящей линии связи от UE 2 и может передавать сигналы нисходящей линии связи в UE. Каждый Узел Б 12 служит в качестве точки доступа, дающей возможность UE 2 присоединяться к UTRAN 6, тогда как RNC 10 служит в качестве точки доступа для соединения соответствующих Узлов Б с базовой сетью 4.

Среди подсистем 8 радиосети UTRAN 6, обслуживающий RNC 10, является RNC, управляющим выделенными радиоресурсами для предоставления услуг отдельному UE 2, и является точкой доступа в базовую сеть 4 для пересылки данных отдельной UE. Все другие RNC 10, присоединенные к UE 2, являются дрейфовыми RNC, из условия, что существует только один обслуживающий RNC, соединяющий UE с базовой сетью 4 через UTRAN 6. Дрейфовые RNC содействуют маршрутизации пользовательских данных и размещают коды в качестве общих ресурсов.

Интерфейс между UE 2 и UTRAN 6 реализован через протокол радиоинтерфейса, установленный в соответствии со спецификациями сети радиодоступа 3GPP (проекта партнерства третьего поколения), описывающими физический уровень (L1), канальный уровень (L2) и сетевой уровень (L3). Плоскость управления предусмотрена для переноса информации управления, для поддержания в рабочем состоянии и управления интерфейсом, а плоскость пользователя предусмотрена для переноса информационного потока обмена, такого как речевые сигналы и сигналы пакетной передачи протокола сети Интернет. Традиционная архитектура протокола радиоинтерфейса проиллюстрирована на фиг.2.

Физический (PHY) уровень предоставляет услугу пересылки информации более высокому уровню и связан через транспортные каналы с уровнем управления доступом к среде передачи данных (MAC). Уровень MAC включает в себя сущность MAC-b, сущность MAC-d и сущность MAC-c/sh.

Сущность MAC-b управляет широковещательным каналом как транспортным каналом, ответственным за осуществление широковещания системной информации. Сущность MAC-c/sh управляет общими транспортными каналами, совместно используемыми другими UE 2 в пределах соты, например, прямым каналом доступа и совместно используемым каналом нисходящей линии связи, из условия, что одна сущность MAC-c/sh существует для каждой соты и расположена в обслуживающем RNC 10. Поэтому каждое UE 2 имеет в распоряжении одну сущность МАС-с/sh. Сущность MAC-d управляет выделенным транспортным каналом по отношению к отдельной UE 2, из условия, что сущность MAC-d расположена в обслуживающем RNC 10, а каждая UE также имеет в распоряжении одну сущность MAC-d.

Уровень управления радиосвязью (RLC) поддерживает передачу надежной информации и является ответственным за сегментацию и сцепление блоков данных услуги RLC, доставленных с более высокого уровня. Размер блока данных услуги RLC настраивается для производительности обработки на уровне RLC и прикрепляется заголовок, чтобы сформировать блок данных протокола RLC для доставки на уровень MAC.

Сформированные блоки данных услуги и протокольных данных, доставленные с более высокого уровня, сохраняются в RLC-буфере уровня RLC. Услуги RLC используются специфичными для службы протокольными уровнями в плоскости пользователя, а именно: протоколом управления широковещательной/многоадресной передачей (BMC) и протоколом конвергенции пакетных данных (PDCP), и используются уровнем управления радиоресурсами (RRC) для переноса сигнализации в плоскости управления.

Уровень BMC планирует широковещательное сообщение соты, доставляемое из базовой сети, и дает возможность широковещательному сообщению соты быть широковещательно переданным соответствующим UE 2 в надлежащей соте. Информация заголовка, такая как идентификация сообщения, порядковый номер, схема кодирования, добавляется к широковещательному сообщению соты, чтобы сформировать сообщение управления широковещательной/многоадресной передачей для доставки на уровень RLC.

Уровень RLC прикрепляет содержимое RLC-заголовка и передает таким образом сформированное сообщение на уровень MAC посредством общего канала потока обмена в качестве логического канала. Уровень MAC преобразует общий канал потока обмена в прямой канал доступа в качестве транспортного канала. Транспортный канал преобразуется во вторичный общий физический канал управления в качестве физического канала.

Уровень PDCP служит, чтобы эффективно передавать данные через радиоинтерфейс, обладающий относительно небольшой шириной полосы пропускания. Уровень PDCP использует сетевой протокол, такой как IPv4 или IPv6, и технологию сжатия заголовка для устранения ненужной информации управления, применяемой в проводной сети. Уровень PDCP увеличивает эффективность передачи, так как только информация, существенная для заголовка, включается в передачу.

Уровень RRC управляет сигнализацией плоскости управления сетевого уровня (L3) между UE 2 и UTRAN 6 и управляет транспортными и физическими каналами для установления, переконфигурирования и освобождения однонаправленных радиоканалов. Однонаправленный радиоканал является услугой, предоставляемой нижним уровнем, таким как уровень RLC или уровень MAC, для переноса данных между UE 2 и UTRAN 6.

Установление однонаправленного радиоканала определяет характеристики регулирования протокольного уровня и канала, необходимые, чтобы предоставлять отдельную услугу, тем самым устанавливая параметры и операционные способы обслуживания. Когда соединение установлено, чтобы предоставить возможность передачи между уровнем RRC отдельной UE 2 и уровнем RCC UTRAN 6, UE упоминается находящейся в состоянии с установленным RRC-соединением. Без такого соединения UE 2 находится в состоянии незанятости.

В дополнение к вышеописанным сущностям уровня MAC предусмотрена сущность MAC-m, чтобы поддерживать передачи в плоскости пользователя и плоскости управления для услуг многоточечного соединения, например услуги мультимедийной широковещательной/многоадресной передачи (MBMS), и управлять планированием имеющих отношение к MBMS транспортных каналов. MBMS является потоковой или фоновой услугой, предоставляемой большому количеству UE 2 с использованием одностороннего радиоканала выделенной нисходящей линии связи MBMS, который использует услуги однонаправленного радиоканала как многоточечного, так и двухточечного соединения.

Как подразумевает название, MBMS может быть выполнена в режиме широковещательной передачи или в режиме многоадресной передачи. Широковещательный режим предназначен для передачи мультимедийных данных всем UE 2 в пределах зоны широковещательной передачи, например области, где является доступной услуга широковещательной передачи. Режим многоадресной передачи предназначен для передачи мультимедийных данных отдельной группе UE 2 в пределах зоны многоадресной передачи, например области, где является доступной услуга многоадресной передачи.

Когда сеть 1 UMTS предоставляет отдельную MBMS с использованием режима многоадресной передачи, UE 2, которой будет предоставлена услуга, сначала должна выполнить процедуру подписки, устанавливающую взаимоотношение между поставщиком услуги и каждым UE индивидуально. После этого UE 2 подписчика принимает уведомление об услуге от базовой сети 4, подтверждающее подписку и включающее в себя, например, список услуг, которые будут предоставлены.

Подписчик UE 2 должен «присоединиться» или участвовать в группе UE многоадресной передачи, принимающих отдельную MBMS, тем самым уведомляя сеть 4 о своем намерении принимать услугу. Прекращение участия в услуге называется «выбыванием». Операции подписки, присоединения и выбывания могут быть выполнены каждой UE 2 в любое время до, в течение или после передачи данных.

Пока выполняется отдельная MBMS, может последовательно происходить один или более сеансов услуги, а базовая сеть 4 информирует RNC 10 о начале сеанса, когда данные сформированы источником данных MBMS, и информирует RNC об остановке сеанса, когда передача данных отменена. Поэтому передача данных для отдельной MBMS может быть выполнена за время между началом сеанса и окончанием сеанса, в течение какового времени только участвующее UE 2 может принимать данные.

Чтобы добиться успешной пересылки данных, UTRAN 6 принимает уведомление о начале сеанса от базовой сети 4 и передает MBMS-уведомление участвующему UE 2 в предписанной соте, чтобы указать, что предстоит пересылка данных. UTRAN 6 использует MBMS-уведомление, чтобы подсчитывать количество участвующих UE 2 в пределах предписанной соты.

Посредством последовательности операций подсчитывания определяется, является ли однонаправленный радиоканал, предоставляющий отдельную MBMS, таковым для передачи многоточечного соединения или для передачи двухточечного соединения. Чтобы выбрать однонаправленный радиоканал MBMS для отдельной услуги, UTRAN 6 устанавливает пороговое значение, соответствующее подсчету UE 2, посредством чего нижнее значение подсчета UE устанавливает однонаправленный радиоканал MBMS двухточечного соединения, а верхнее значение подсчета UE устанавливает однонаправленный радиоканал MBMS многоточечного соединения.

Определение однонаправленного радиоканала основано на том, необходимо ли участвующим UE 2 быть в состоянии с установленным RRC-соединением. Когда однонаправленный радиоканал двухточечного соединения установлен, все участвующие UE 2 находятся в состоянии с установленным RRC-соединением. Когда однонаправленный радиоканал многоточечного соединения установлен, не является необходимым для всех участвующих UE находиться в режиме с установленным RRC-соединением, так как однонаправленный радиоканал многоточечного соединения дает возможность приема посредством UE в состоянии незанятости.

Далее, со ссылкой на фиг.3, проиллюстрирована традиционная архитектура поддерживаемого MBMS уровня MAC. Сущность MAC-c/sh/m поддерживает два логических канала, более точно, - канал управления MBMS (MCCH) и канал потока обмена MBMS (MTCH).

Один канал MCCH существует в каждой соте, и один канал MTCH существует для каждой отдельной MBMS в пределах отдельной соты. Оба логических канала преобразуются в транспортный канал, такой как прямой канал доступа (FACH), и физический канал, такой как вторичный физический канал управления (SCCPCH).

Пример традиционного преобразования логического канала проиллюстрирован на фиг.4А. Фиг.4А иллюстрирует структуру преобразования логических каналов MTCH и MCCH, посредством которой логические каналы соответственно преобразуются в разные физические каналы, например в первый и второй физические каналы SCCPCH 1 и SCCPCH 2.

Фиг.4B показывает пример традиционной передачи данных MBMS для отдельной MBMS и информации управления, ассоциативно связанной с услугой. Как проиллюстрировано на фиг.4В, логический канал MCCH является каналом нисходящей линии связи многоточечного соединения для переноса информации плоскости управления MBMS, а логический канал является каналом нисходящей линии связи многоточечного соединения для переноса информации плоскости пользователя MBMS.

Так как каждый из логических каналов MCCH и MTCH преобразуется в уникальный физический канал, пригодная для поддержки MBMS UE 2 должна одновременно принимать два физических канала для того, чтобы принимать услугу. Есть одновременная передача пользовательской информации и информации управления, например, данных MBMS по каналу MTCH и информации управления MBMS по каналу MCCH.

Однако UE 2 может быть неспособной поддерживать одновременный прием двух разных физических каналов. Следовательно, UE 2 может быть неспособной принимать либо данные MBMS, либо информацию управления MBMS.

Даже при условии UE 2, которая поддерживает одновременный прием двух разных физических каналов, UE фактически может потребоваться одновременно принимать три или более физических каналов, если является желательным прием услуги в дополнение к MBMS. Поэтому требование для одновременного приема двух логических каналов, MCCH и MTCH, препятствует работе усовершенствованной UE 2.

Поэтому есть потребность в способе и устройстве для предоставления мобильному терминалу, не обладающему способностью одновременно принимать два разных физических канала, возможности принимать услугу, которая передается с использованием, по меньшей мере, двух логических каналов. Настоящее изобретение направляет усилия на эти и другие потребности.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

Настоящее изобретение направлено на способ и устройство для передачи и приема пакетных данных и информации управления услуги в и из мобильного терминала посредством применения разнородных физических каналов для приема пакетных данных и ассоциативно связанной информации управления. Более точно, изобретение направлено на способ и устройство, которое дает возможность мобильному терминалу, который не может одновременно принимать два физических канала, принимать услугу, которая использует два физических канала.

Дополнительные признаки и преимущества изобретения будут изложены в описании, которое следует, и частично будут очевидными из описания или могут быть изучены при осуществлении изобретения на практике. Цели и другие преимущества изобретения будут реализованы и достигнуты посредством структуры, детально указанной в письменно изложенном описании и формуле изобретения настоящей заявки, а также прилагаемых чертежах.

Чтобы достичь этих и других преимуществ и в соответствии с назначением настоящего изобретения, в качестве осуществленного и в общих чертах описанного, настоящее изобретение воплощено в способе и устройстве, которое предоставляет данные и информацию управления услуги так, что мобильному терминалу не требуется одновременно обрабатывать информацию, отправленную по двум физическим каналам. В одном из вариантов осуществления данные услуги и информация управления передаются по раздельным физическим каналам неодновременным образом из условия что физический канал, по которому передаются данные, включает в себя указания того, когда информация управления является доступной по другому физическому каналу, по которому передается информация управления, тем самым содействуя переключению мобильного терминала между двумя физическими каналами для того, чтобы принимать данные услуги и информацию управления. В еще одном варианте осуществления данные услуги и информация управления передаются по единственному физическому каналу, тем самым исключая необходимость для мобильного терминала переключаться между двумя физическими каналами для того, чтобы принимать данные услуги и информацию управления.

В одном из аспектов настоящего изобретения предоставлен способ приема услуги в мобильном терминале. Способ включает в себя прием данных и признака информации управления по первому каналу и прием информации управления по второму каналу согласно признаку информации управления.

Данные, принятые по первому каналу, ассоциативно связаны с услугой, которая является предоставляемой мобильному терминалу, а признак (индикатор) информации управления, принятый по первому каналу, указывает на передачу информации управления по второму каналу. Информация управления, принятая по второму каналу, ассоциативно связана с услугой, являющейся предоставляемой мобильному терминалу, и/или другой услугой, которую мобильному терминалу может потребоваться принять. Благодаря приему индикатора того, что информация управления передается по второму каналу, мобильному терминалу не требуется принимать первый и второй канал одновременно, тем самым мобильному терминалу предоставляется возможность принимать данные по первому каналу в одном промежутке времени и принимать информацию управления по второму каналу в другом промежутке времени.

Предполагается, что услуга может быть услугой многоточечного соединения, например услугой мультимедийной широковещательной/многоадресной передачи (MBMS). Дополнительно предполагается, что данные могут быть данными многоточечного соединения, а информация управления может быть информацией управления многоточечного соединения. Более того, предполагается, что данные и информация управления не принимаются одновременно.

Мобильный терминал может использовать индикатор информации управления, принимаемый по первому каналу, чтобы определять, когда переключаться с первого канала, по которому принимались данные, на второй канал, чтобы принять информацию управления. Переключение обратно со второго канала на первый канал, для того чтобы снова принимать данные, может быть выполнено по приему информации управления по второму каналу. С другой стороны, признак того, что данные передаются по первому каналу, может быть принят по второму каналу. Мобильный терминал может не переключаться обратно со второго канала немедленно по принятии информации управления, а вернее, переключается обратно по принятии признака, что данные передаются по первому каналу.

Предпочтительно первый канал и второй канал являются физическими каналами. Различные комбинации преобразования логических каналов также предполагаются.

Данные и признак информации управления могут возникать из одного и того же первого логического канала, а информация управления может возникать из второго логического канала. По приему данные и признак информации управления преобразуется в один и тот же первый логический канал, а информация управления преобразуется во второй логический канал. Например, данные и признак информации управления могут быть преобразованы в логический канал MTCH, а информация управления может быть преобразована в логический канал MCCH.

Данные, признак информации управления и информация управления могут возникать из разных логических каналов. По принятии данные преобразуются в первый логический канал, признак информации управления преобразуется во второй логический канал, а информация управления преобразуется в третий логический канал. Например, данные могут быть преобразованы в логический канал MTCH, признак информации управления может быть преобразован во вторичный логический канал МССН, а информация управления может быть преобразована в первичный логический канал MCCH.

В еще одном аспекте настоящего изобретения предоставлен способ приема услуги в мобильном терминале. Способ включает в себя прием данных и признака информации управления через первый канал, определение, следует ли принимать информацию управления по второму каналу на основании признака информации управления, и, либо переключение на второй канал, чтобы принимать информацию управления, или непереключение на второй канал.

Предполагается, что переключение с первого канал на второй канал выполняется, если признак информации управления показывает, что мобильный терминал должен принять информацию управления. Дополнительно предполагается, что переключение с первого канала на второй канал выполняется, если мобильный терминал присоединился к услуге.

Предполагается, что услуга может быть услугой многоточечного соединения, например услугой мультимедийной широковещательной/многоадресной передачи (MBMS). Дополнительно предполагается, что данные могут быть данными многоточечного соединения, а информация управления может быть информацией управления многоточечного соединения. Более того, предполагается, что данные и информация управления не принимаются одновременно.

В другом аспекте настоящего изобретения предоставлен способ приема услуги в мобильном терминале. Способ включает в себя прием первичной информации управления по первому каналу многоточечного соединения, установление второго канала многоточечного соединения и прием данных и вторичной информации управления по второму каналу многоточечного соединения. Первая информация управления ассоциативно связана с услугой и/или другой услугой, которую мобильному терминалу может потребоваться принять. Данные ассоциативно связаны с услугой. Вторая информация управления ассоциативно связана с услугой и/или другой услугой, которую мобильному терминалу может потребоваться принять. Первый и второй каналы многоточечного соединения ассоциативно связаны с услугой.

Предпочтительно первая информация управления имеет отношение к информации по второму каналу многоточечного соединения, а данные и вторая информация управления принимаются в соответствии с первой информацией управления. Предполагается, что вторая информация управления может указывать, что мобильный терминал присоединился к услуге. Дополнительно предполагается, что услуга может быть услугой многоточечного соединения, например услугой мультимедийной широковещательной/многоадресной передачи (MBMS).

Прием первой информации управления может включать в себя установление первичного логического канала MCCH. Для того чтобы установить первичный логический канал MCCH, может приниматься широковещательный канал, такой как BCH, канал вызова, такой как PCH, или канал признака вызова, такой как PICH. Вторичный канал MCCH может быть установлен на основании информации, принятой по первичному каналу MCCH.

Предпочтительно первый канал многоточечного соединения и второй канал многоточечного соединения являются физическими каналами, например первичным каналом SCCPCH и вторым каналом SCCPCH. Различные комбинации преобразования логических каналов также предполагаются.

Данные и вторая информация управления могут возникать из одного и того же логического канала. По принятии данные и вторая информация управления преобразуются в один и тот же логический канал. Данные и вторая информация управления могут возникать из разных логических каналов. По принятии, данные преобразуются в первый логический канал, а вторая информация управления преобразуется во второй логический канал. Например, данные могут быть преобразованы в логический канал MTCH, а вторая информация управления может быть преобразована во вторичный логический канал MCCH.

Данные могут возникать из двух разных логических каналов. По приему данные преобразуются в первый логический канал и третий логический канал. Например, данные могут быть преобразованы в первичный логический канал MTCH и вторичный логический канал MTCH.

В еще одном аспекте настоящего изобретения предусмотрен способ предоставления услуги мобильному терминалу. Способ включает в себя передачу данных и признака информации управления через первый канал и передачу информации управления через второй канал согласно признаку информации управления.

Данные, передаваемые по первому каналу, ассоциативно связаны с услугой, которая является предоставляемой мобильному терминалу, а признак информации управления, переданный по первому каналу, указывает на передачу информации управления по второму каналу. Информация управления, переданная по второму каналу, ассоциативно связана с услугой, являющейся предоставляемой мобильному терминалу, и/или другой услугой, которую мобильному терминалу может потребоваться принять. Посредством предоставления признака, что информация управления передается по второму каналу, мобильному терминалу не требуется принимать одновременно первый и второй канал, тем самым мобильному терминалу предоставляется возможность принимать данные по первому каналу в один промежуток времени и принимать информацию управления по второму каналу в другой промежуток времени.

Предполагается, что услуга может быть услугой многоточечного соединения, например услугой мультимедийной широковещательной/многоадресной передачи (MBMS). Дополнительно предполагается, что данные могут быть данными многоточечного соединения, а информация управления может быть информацией управления многоточечного соединения. Более того, предполагается, что данные и информация управления не передаются одновременно.

Мобильный терминал может использовать признак информации управления, переданный по первому каналу, чтобы определять, когда переключаться с первого канала, по которому принимались данные, на второй канал, чтобы принимать информацию управления. Признак того, что данные передаются по первому каналу, может передаваться по второму каналу. Мобильный терминал может не переключаться обратно со второго канала немедленно по принятии информации управления, а вернее, переключается обратно по приему признака, что данные передаются по первому каналу.

Предпочтительно первый канал и второй канал являются физическими каналами. Различные комбинации преобразования логических каналов также предполагаются.

Данные и признак информации управления могут возникать из одного и того же первого логического канала, а информация управления может возникать из второго логического канала. Например, данные и признак информации управления могут быть преобразованы из логического канала MTCH, а информация управления может быть преобразована из логического канала MCCH.

Данные, признак информации управления и информация управления могут возникать из разных логических каналов. Например, данные могут быть преобразованы из логического канала MTCH, признак информации управления может быть преобразован из вторичного логического канала MCCH, а информация управления может быть преобразована из первичного логического канала MCCH.

В еще одном аспекте настоящего изобретения предусмотрен способ предоставления услуги мобильному терминалу. Способ включает в себя передачу первой информации управления по первому каналу многоточечного соединения и передачу данных и второй информации управления по второму каналу многоточечного соединения, как только второй канал многоточечного соединения был установлен мобильным терминалом.

Первая информация управления ассоциативно связана с услугой и/или другой услугой, которую мобильному терминалу может потребоваться принять. Данные ассоциативно связаны с услугой. Вторая информация управления ассоциативно связана с услугой и/или другой услугой, которую мобильному терминалу может потребоваться принять. Первый и второй каналы многоточечного соединения ассоциативно связаны с услугой.

Предпочтительно первая информация управления имеет отношение к информации по второму каналу многоточечного соединения. Предполагается, что вторая информация управления может указывать, что мобильный терминал присоединился к услуге. Дополнительно предполагается, что услуга может быть услугой многоточечного соединения, например услугой мультимедийной широковещательной/многоадресной передачи (MBMS).

Предпочтительно первый канал многоточечного соединения и второй канал многоточечного соединения являются физическими каналами, например первичным каналом SCCPCH и вторым каналом SCCPCH. Различные комбинации преобразования логических каналов также предполагаются.

Данные и вторая информация управления могут возникать из одного и того же логического канала. Данные и вторая информация управления могут возникать из разных логических каналов. Например, данные могут быть преобразованы из логического канала MTCH, а вторая информация управления может быть преобразована из вторичного логического канала MCCH.

Данные могут возникать из двух разных логических каналов. Например, данные могут быть преобразованы из первичного логического канала MTCH и вторичного логического канала MTCH.

В другом аспекте настоящего изобретения предусмотрена сеть для предоставления услуги мобильному терминалу. Сеть включает в себя передатчик, приемник и контроллер.

Передатчик передает данные и информацию управления на мобильный терминал через первый канал и второй канал. Приемник принимает информацию из мобильного терминала и базовой сети. Контроллер выполняет способы настоящего изобретения, чтобы предоставлять данные и признак информации управления по первому каналу, данные ассоциативно связаны с услугой, а признак информации управления указывает на передачу информации управления по второму каналу, и чтобы предоставлять информацию управления по второму каналу, информация управления ассоциативно связана с услугой и/или другой услугой, которую мобильному терминалу может потребоваться принять.

В другом аспекте настоящего изобретения предусмотрена сеть для предоставления услуги мобильному терминалу. Сеть включает в себя передатчик, приемник и контроллер.

Передатчик передает данные и информацию управления на мобильный терминал через первый канал многоточечного соединения и второй канал многоточечного соединения. Приемник принимает информацию управления из мобильного терминала и базовой сети. Контроллер выполняет способы настоящего изобретения, чтобы предоставлять первую информацию управления по первому каналу многоточечного соединения, первая информация управления ассоциативно связана с услугой и/или другой услугой, которую мобильному терминалу может потребоваться принять, и чтобы предоставлять данные и вторую информацию управления по второму каналу многоточечного соединения, как только второй канал многоточечного соединения установлен, данные ассоциативно связаны с услугой, а вторая информация управления ассоциативно связана с услугой и/или другой услугой, которую мобильному терминалу может потребоваться принять.

В еще одном аспекте настоящего изобретения предоставлено устройство мобильной связи для приема услуги из сети. Устройство мобильной связи включает в себя (высокочастотный, RF) ВЧ-модуль, антенну, кнопочную панель, дисплей, запоминающее устройство и узел обработки данных.

Антенна и ВЧ-модуль принимают данные и признак информации управления через первый канал, а информацию управления через второй канал. Кнопочная панель предоставляет пользователю возможность вводить информацию. Дисплей передает информацию пользователю. Запоминающее устройство сохраняет данные и информацию управления. Узел обработки данных выполняет способы настоящего изобретения, чтобы обрабатывать данные и признак информации управления, принятые по первому каналу, данные ассоциативно связаны с услугой, а признак информации управления ассоциативно связан с услугой и/или другой услугой, которую мобильному терминалу может потребоваться принять, для того чтобы принимать и обрабатывать информацию управления по второму каналу, информация управления ассоциативно связана с услугой и/или другой услугой, которую мобильному терминалу может потребоваться принять.

В другом аспекте настоящего изобретения предусмотрено устройство мобильной связи для приема услуги из сети. Устройство мобильной связи включает в себя ВЧ-модуль, антенну, кнопочную панель, дисплей, запоминающее устройство и узел обработки данных.

Антенна и ВЧ-модуль принимают первую информацию управления через первый канал многоточечного соединения, а данные и вторую информацию управления - через второй канал многоточечного соединения. Кнопочная панель предоставляет пользователю возможность вводить информацию. Дисплей передает информацию пользователю. Запоминающее устройство сохраняет первую информацию управления, данные и вторую информацию управления. Узел обработки данных выполняет способы настоящего изобретения, чтобы обрабатывать первую информацию управления, принятую по первому каналу многоточечного соединения, первая информация управления ассоциативно связана с услугой и/или другой услугой, которую мобильному терминалу может потребоваться принять, для того чтобы принимать и обрабатывать данные и вторую информацию управления по второму каналу многоточечного соединения, данные ассоциативно связаны с услугой, а вторая информация управления ассоциативно связана с услугой и/или другой услугой, которую мобильному терминалу может потребоваться принять.

Должно быть понятно, что как предыдущее пояснение, так и последующее подробное описание настоящего изобретения являются примерными и иллюстративными и имеют намерение предоставить дополнительное разъяснение изобретения, которое заявлено формулой.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Сопроводительные чертежи, которые включены в состав, чтобы обеспечить дополнительное понимание изобретения, и являются содержащимися в, и составляют часть этой заявки, иллюстрируют вариант(ы) осуществления изобретения и вместе с описанием служат для раскрытия принципа изобретения. На чертежах:

Фиг.1 иллюстрирует структурную схему традиционной структуры сети UMTS.

Фиг.2 иллюстрирует структурную схему архитектуры традиционного протокола радиоинтерфейса, основанного на спецификациях сети радиодоступа 3GPP.

Фиг.3 иллюстрирует схему традиционной архитектуры MAC, поддерживающей MBMS, основанной на спецификациях сети радиодоступа 3GPP.

Фиг.4А иллюстрирует схему традиционной структуры преобразования логических каналов MTCH и MCCH.

Фиг.4В иллюстрирует схему традиционного способа передачи данных MBMS и ассоциативно связанной с MBMS информации управления.

Фиг.5 иллюстрирует схему передачи данных и информации управления MBMS согласно первому варианту осуществления настоящего изобретения.

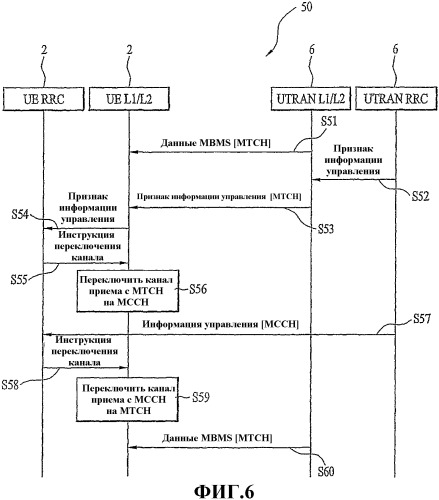

Фиг.6 иллюстрирует способ для передачи и приема ассоциативно связанных с MBMS данных и информации управления согласно фиг.5.

Фиг.7 иллюстрирует схему передачи данных и информации управления MBMS согласно второму варианту осуществления настоящего изобретения.

Фиг.8 иллюстрирует способ для передачи и приема ассоциативно связанных с MBMS данных и информации управления согласно фиг.7.

Фиг.9 иллюстрирует схему передачи данных и информации управления MBMS согласно третьему варианту осуществления настоящего изобретения.

Фиг.10 иллюстрирует способ для передачи и приема ассоциативно связанных с MBMS данных и информации управления согласно фиг.9.

Фиг.11А иллюстрирует схему структуры преобразования логических каналов MTCH и MCCH согласно четвертому варианту осуществления настоящего изобретения.

Фиг.11В иллюстрирует схему передачи данных и информации управления MBMS согласно структуре преобразования по фиг.11А.

Фиг.12 иллюстрирует способ для передачи и приема ассоциативно связанных с MBMS данных и информации управления согласно фиг.11А и 11В.

Фиг.13А иллюстрирует схему структуры преобразования логических каналов MTCH и MCCH согласно пятому варианту осуществления настоящего изобретения.

Фиг.13В иллюстрирует схему передачи данных и информации управления MBMS согласно структуре преобразования по фиг.13А.

Фиг.14 иллюстрирует способ для передачи и приема ассоциативно связанных с MBMS данных и информации управления согласно фиг.13А и 13В.

Фиг.15А иллюстрирует схему структуры для преобразования дополнительных логических каналов MTCH и MCCH согласно пятому варианту осуществления настоящего изобретения.
