Способ генерирования незатухающих токов

Иллюстрации

Показать все

Реферат

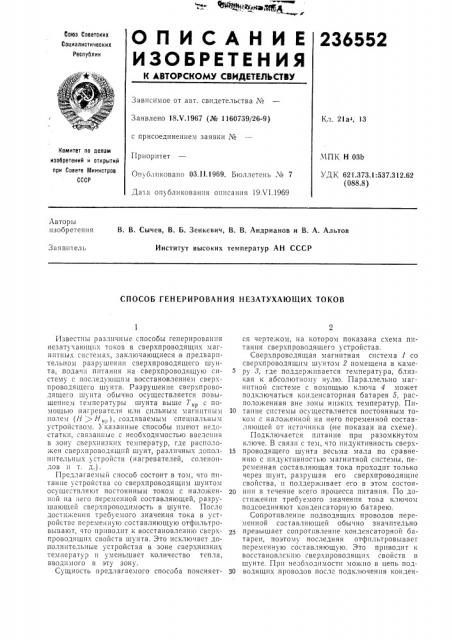

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

236552 бова Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 18Х.1967 (№ 1160739/26-9) Кл. 21а4, 13 с присоединением заявки №

Комитет по лелем

Приор|пет

МПК Н 03b

УД К 621.373.1:537.312.62 (088.8) иаобретений и открытий при Совете Министров

СССР

Оп бликовано 03.11.1969. Бюллетень ¹ 7

Дата оп бликования описания 19Х1.1969

Авторы изобретения

В. В. Сычев, В. Б. Зенкевич, В. В. Андрианов и В. А. Альтов

Институт высоких температур АН СССР

Заявитель

СПОСОБ ГЕНЕРИРОВАНИЯ НЕЗАТУХАЮЩИХ ТОКОВ

Известны различные способы генерирования незатухающих токов в сверхпроводящих магнитных системах, заключающиеся в предварительном разрушении сверхпроводящего шунта, пода ш питания на сверхпроводящую систему с последующим восстановлением сверхпроводящего шунта. Разрушение сверхпроводящего шунта обычно осуществляется повышeIIIIeiI температуры шунта выше ? „.р с помощью нагревателя или сильным магнитным полем (Н ) Н„„), создаваемым специальным устройством. Указанные способы имеют недостатки, связанные с необходимостью введения в зону сверхнизких температур, где распотожен сверхпроводящий шунт,,различных дополнительных ) стройств (нагревателей, соленоидов и т. д.) .

Предлагаемый способ состоит в том, что питание устройства со сверхпроводящим шунтом осуще:твляют постоянным током с наложенной на него переменной составляющей, разрушающей сверхпроводимость в шунте. После достижения требуемого значения тока в устройстве переменную составляющую отфильтровывают, что приводит к восстаHовлению сверхпроводящих свойств шуита. Это исключает дополнительные устройства в зоне сверхнизких температур и уменьшает количество тепла, вводимого в эту зону.

Сущность предлагаемого способа поясняется чертежом, на котором показана схема питания сверхпроводящего устройства.

Сверхпроводящая магнитная система 1 со сверхпроводящим шунтом 2 помещена в камеру 8, где поддерживается температура, близкая к абсолютному нулю. Параллельно магнитной системе с помощью ключа 4 может подключаться конденсаторная батарея 5, расположенная вне зоны низких температур. Пи10 танце системы осуществляется постоянным током .с наложенной на него переменной составляющей от источника (не показан IIa схеме).

Подключается питание при разомкнутом ключе. В связи с тем, что индуктивность сверх15 проводящего шунта весьма мала по сравнению с индуктивностью магнитной системы, переменная составляющая тока проходит только через шунт, разрушая его сверхпроводящие свойства, и поддерживает его в этом состоя20 нии в течение всего процесса питания. По достижении требуемого значения тока ключом подсоединяют конденсаторную батарею.

Сопротивление подводящих проводов переменной составляющей обычно значительно превышает сопротивление конденсаторной батареи, поэтому последняя отфильтровывает переменную составляющую. Это приводит к восстановлению сверхпроводящих свойств в шунте. При необходимости можно в цепь под30 водящих проводов после подключения конден236552

1 I P е;1 31 с т и 3 О 0 Р е с и 11 51

1(..: 3

> >>>

Состав гс,!!, .Ч. Порфирова

Тскрсд А, А, Камышпикова Корректор О. И. Попова

Редактор О. Филиппова

3 п.аа 1171 9 Тир>!,и 480 llодппспос

11111. 1!11И Комитета по аслана паобрс:сппй ii откр>л i!i! !!pi! CO!tpt З1пппсгроо СССР

:51оск!!H, l lbi i! ll, !ij). Серова, . 4

Типо рафаи, пр. Сапупопа, 2

càòîðí0é 6а1 а рсн в130дить доно 1!I liTpльп ое сопротивление, щунтируемое при отключенной кондснсаториои батарее. Г1ослс этого можно отк.l!U÷èòü источник IIIITHIII151 и система будет

P H 0 0 T H T L В Р С Ж И 3! Е (< 3 а М 0 Р 0 Ж Е Н Н 0 Г 0 П 0 Т 0 К а >>, Способ генерирования нсзатука10щик токов в свс ркироводящик устройствами, заключающийся в предварительном разрушении свсркироводящи.; свойств ш нта, пода ш 511ITHIIIIII 1:а свер.;ирово.1ящсе устройство с послслу101и 1м восстановлен 1ем евер.;проводящи.; свойств шунта и отключением источн:1ка It ITHIIII51, oтлпчающии л тем, что, с иелью исключения допол5 н1ггельиык устройств в зоне сверкнизкик тет— иератур 11 умсньше1и1я количества тепла, вводll÷oãî в эту зону, п1ггание câåðкпроводящ.—

I 0 У С T P O I I C T 13 H 0 С 1 I и С С Т В Л Л Ю 1 110 C T 0 51 1111 bD I T 0ом с IIHл ьк1.иной íà lipl î переменной состав10 л51ющсй, разрушсиощей с13сркпровод,1мость в шуитс «110: лслующей филы рацией переменной OCTHB.151 1ОЩЕИ
