Способ и устройство для регулирования момента зажигания

Способ и устройство для регулирования момента зажигания

Иллюстрации

Показать все

Реферат

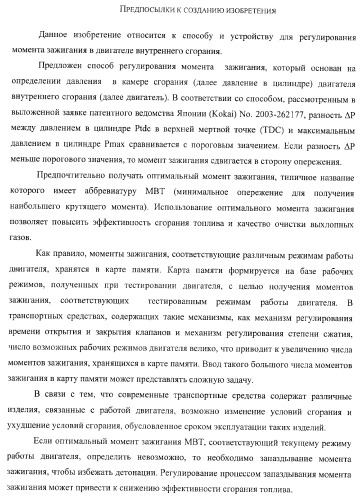

Текст описания приведен в факсимильном виде.

1. Устройство для регулирования момента зажигания двигателя, содержащее:счетно-решающий прибор для расчета момента зажигания, используемый для добавления переменной составляющей к заданному моменту зажигания и расчета конечного момента зажигания двигателя; счетно-решающий прибор для расчета среднего эффективного давления, который используется для расчета среднего эффективного давления в цилиндре, регистрируемого в момент конечного зажигания;счетно-решающий прибор с минимальным опережением для получения наибольшего крутящего момента, для получения характеристической кривой момента зажигания, которая определяет связь между средним эффективным давлением и переменной составляющей, и определения оптимального момента зажигания по характеристической кривой; иконтроллер для регулирования заданного момента зажигания и обеспечения сходимости заданного момента зажигания к оптимальному моменту зажигания.

2. Устройство по п.1,в котором характеристическая кривая выражается функцией, имеющей в качестве входного параметра переменную составляющую и в качестве выходного параметра среднее эффективное индикаторное давление;в котором счетно-решающий прибор с минимальным опережением для получения наибольшего крутящего момента содержит идентификатор коэффициентов, относящихся к переменной составляющей в функции среднего эффективного индикаторного давления, рассчитанного с помощью счетно-решающего прибора для расчета среднего эффективного давления и получения характеристической кривой с учетом результатов идентификации коэффициентов.

3. Устройство по п.2, содержащее генератор для генерирования переменной составляющей, в котором генератор генерирует переменную составляющую в режиме самовозбуждения для идентификации коэффициентов функции.

4. Устройство по п.2, в котором идентификатор обеспечивает: определение измененных составляющих коэффициентов таким образом, чтобы получить сходимость к нулю отклонения между средним эффективным индикаторным давлением, рассчитанным с помощью счетно-решающего прибора для расчета среднего эффективного давления, и средним оценочным эффективным индикаторным давлением, полученным с помощью функции;добавления измененных составляющих к заданным опорным величинам для определения коэффициентов и получения сходимости к нулю погрешности между коэффициентами и опорными величинами; и в котором опорные величины задаются таким образом, что процесс регулирования сходимости заданного момента зажигания к оптимальному моменту зажигания прекращается, когда коэффициенты сходятся к опорным величинам.

5. Устройство по п.2, в котором, по меньшей мере, для одного коэффициента вводится ограничение, позволяющее предотвратить появление на характеристической кривой выпуклости, направленной вниз.

6. Устройство по п.1, в котором счетно-решающий прибор для расчета среднего эффективного давления обеспечивает выделение переменной составляющей из давления, регистрируемого в цилиндре, и расчет среднего эффективного индикаторного давления с учетом переменной составляющей.

7. Устройство по п.1, в котором используется режим регулирования с заданием характеристики реакции заданного момента зажигания на оптимальный момент зажигания.

8. Способ регулирования момента зажигания, включающий следующие этапы:(a) добавления переменной составляющей к заданному моменту зажигания для расчета конечного момента зажигания двигателя;(b) расчета среднего эффективного индикаторного давления в цилиндре, регистрируемого, когда зажигание происходит в конечный момент зажигания;(c) получения характеристической кривой момента зажигания, которая определяет связь между средним эффективным индикаторным давлением и переменной составляющей;(d) определения оптимального момента зажигания по характеристической кривой и(e) регулирования заданного момента зажигания для получения сходимости к оптимальному моменту зажигания.

9. Способ по п.8,в котором характеристическая кривая момента зажигания выражается функцией, имеющей в качестве входного параметра переменную составляющую и в качестве выходного параметра среднее эффективное индикаторное давление;в котором этап (с) включает этап: (c1) идентификации коэффициентов, относящихся к переменной составляющей в функции среднего эффективного индикаторного давления, для получения характеристической кривой с учетом идентификации коэффициентов.

10. Способ по п.9, в котором проводят этап генерирования переменной составляющей, отвечающей условиям самовозбуждения для идентификации коэффициентов функции.

11. Способ по п.9, в котором этап (c1) включает этапы:определения измененных составляющих коэффициентов таким образом, чтобы обеспечить сходимость к нулю отклонения между средним эффективным индикаторным давлением, рассчитанным на этапе (b), и средним оценочным эффективным индикаторным давлением, полученным с помощью функции;добавления измененных составляющих к заданным опорным величинам с целью определения коэффициентов и получения сходимости к нулю погрешности между коэффициентами и опорными величинами;в котором опорные величины задаются таким образом, что процесс регулирования сходимости заданного момента зажигания к оптимальному моменту зажигания прекращается при схождении коэффициентов к опорным величинам.

12. Способ по п.9, содержащий этап: введения ограничения, по меньшей мере, для одного из коэффициентов, которое позволяет предотвратить получение характеристической кривой с выпуклостью, направленной вниз.

13. Способ по п.8, в котором этап (b) включает этапы:выделения переменной составляющей из давления, регистрируемого в цилиндре; и расчета среднего эффективного индикаторного давления с учетом переменной составляющей.

14. Способ по п.8, в котором этап (e) включает этап: применения режима регулирования с заданием характеристики реакции заданного момента зажигания на оптимальный момент зажигания.
