Узел канала дверцы холодильника

Узел канала дверцы холодильника

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к холодильнику, и более конкретно, к узлу канала дверцы для холодильника, который предусмотрен на задней поверхности дверцы холодильника, чтобы подавать холодный воздух из дверцы в холодильную камеру.

Уровень техники

Холодильник хранит продукты, к примеру, пищевые продукты, посредством поддержания требуемой температуры во внутренней зоне хранения. В общем, холодный воздух, формируемый посредством испарителя, подается в зону хранения. Когда множество продуктов содержится в зоне хранения, холодный воздух может попадать в нее неравномерно.

Чтобы разрешить эту проблему, холодный воздух подается со стороны дверцы в зону хранения. С этой целью была разработана методика, посредством которой холодный воздух доставляется в дверцу и подается из дверцы в зону хранения. Фиг. 1 и 2 иллюстрируют холодильник, к которому применяется такая методика.

Как показано на чертежах, основной корпус 2 холодильника содержит наружный кожух 4 из стального листа и внутренний кожух 6, формованный из синтетической пластмассы, установленный в наружном кожухе 4, который задает внешний вид. Изоляционный слой 7 сформирован в пространстве между наружным и внутренним кожухом 4 и 6.

Морозильная камера 8 и холодильная камера 9, выступающие в качестве зон хранения, образованы в верхней и нижней внутренней части основного корпуса 2 холодильника. Теплообменная камера 10 предусмотрена в задней части морозильной камеры 8, чтобы формировать холодный воздух. Испаритель 11 установлен в теплообменной камере 10. Холодный воздух, формируемый в теплообменной камере 10, подается в морозильную и холодильную камеру 8 и 9. В общем, холодный воздух, формируемый в теплообменной камере 10, подается из задней части морозильной и холодильной камер 8 и 9 в морозильную и холодильную камеры 8 и 9.

Дверцы 12 и 14 установлены на передних поверхностях морозильной и холодильной камеры 8 и 9, соответственно. Каждая из дверец 12 и 14 является поворотной со стороны, поддерживаемой посредством основного корпуса 2 холодильника, и выборочно открывает и закрывает каждую из морозильной и холодильной камеры 8 и 9. Дверцы 12 и 14 оснащены структурами, в которые подается холодный воздух, формируемый в теплообменной камере 10, и которые затем подают холодный воздух в морозильную и холодильную камеру 8 и 9. При этом, ссылаясь на дверцу 14 для открытия и закрытия холодильной камеры 9, показанную на фиг. 2, описывается структура подведения холодного воздуха.

Задняя поверхность дверцы 14 задается посредством дверной облицовкой 15, которая, как правило, сформирована из синтетической пластмассы. Помимо этого, другие части дверцы 14, за исключением ее задней поверхности, задаются посредством дверного внешнего листа 16 стали. Опорный выступ 17 сформирован вокруг крайней части дверной облицовки 15, задающей заднюю поверхность дверцы 14. Опорный выступ 17 служит для того, чтобы поддерживать оба конца дверной корзинки 20. Множество горизонтальных выступов 18 сформировано, чтобы соединять обе боковые части опорного выступа 17 друг с другом при разнесении друг от друга на заранее определенный интервал. Горизонтальный выступ 18 служит для того, чтобы поддерживать нижнюю поверхность дверной корзинки 20. Ссылка с номером 19 обозначает зацепляющие части для крепления дверной корзинки 20.

Дверная корзинка 20 установлена на задней поверхности дверцы 14. Емкость 22 для хранения, которая открывается практически в верхней части корпуса 21 корзинки, изготовленного из синтетической пластмассы, задается в дверной корзинке 20. Оба конца задней поверхности дверной корзинки 20 сформированы частями 24 с крючками, которые захватываются посредством зацепляющих частей, соответственно.

Между тем, часть 26 подачи холодного воздуха предусмотрена в боковой части опорного выступа 17. Когда дверца 14 закрыта, часть 26 подачи холодного воздуха - это часть, которая взаимодействует с каналом холодного воздуха (не показан), предусмотренным сбоку основного корпуса 2 холодильника, в который доставляется холодный воздух. Направляющая 28 потока предусмотрена в нижнем конце горизонтального выступа 18 рядом с частью опорного выступа 17, где предусмотрена часть 26 подачи холодного воздуха. Задняя поверхность направляющей 28 потока, нижняя поверхность горизонтального выступа 18 и часть дверной облицовки 15, задающая заднюю поверхность дверцы 14, задают канал, в котором разграничен проток. Проток служит для того, чтобы направлять холодный воздух от дверцы 14 в переднюю часть холодильной камеры 9. С этой целью множество отверстий 29 выпуска холодного воздуха сформировано через направляющую 28 потока.

Тем не менее, холодильник согласно вышеупомянутому предшествующему уровню техники имеет следующие недостатки.

Проток, через который протекает холодный воздух, задан в задней поверхности дверцы 14 посредством дверной облицовки 15, горизонтального выступа 18 и направляющей 28 потока. Чтобы предоставлять холодный воздух в проток, часть 26 подачи холодного воздуха должна быть сформирована так, чтобы проникать через опорный выступ 17. Тем не менее, поскольку изоляционный слой сформирован в опорном выступе 17, проблема заключается в том, что трудно сформировать часть 26 подачи холодного воздуха таким образом, чтобы холодный воздух проходил через опорный выступ 17 и доставлялся в проток. Т.е. возникает трудность в том, что часть 26 подачи холодного воздуха должна быть сформирована через опорный выступ 17, и вспененная жидкость не должна вытекать из части 26 подачи холодного воздуха при изготовлении дверцы 14.

Дополнительно, в предшествующем уровне техники, поскольку часть 26 подачи холодного воздуха предусмотрена в опорном выступе 17 дверной облицовки 15, задающем заднюю поверхность дверцы 14, недостаток заключается в том, что в случае холодильника, который не требует части 26 подачи холодного воздуха, из множества холодильников, должна быть изготовлена другая дверная облицовка 15 без части 26 подачи холодного воздуха. Т.е. недостаток заключается в том, что дверная облицовка 15 несовместима.

Помимо этого, поскольку проток, заданный посредством дверной облицовки 15, горизонтального выступа 18 и направляющей 28 потока между обеими боковыми частями опорного выступа 17, имеет площадь поперечного сечения потока сравнительно большую, чем площадь поперечного сечения потока части 26 подачи холодного воздуха, недостатки заключаются в том, что существенное завихрение возникает в протоке, и холодный воздух выпускается неравномерно через отверстия 29 выпуска холодного воздуха.

Далее, в предшествующем уровне техники имеется недостаток в том, что образуются росинки в опорном выступе 17 вокруг части 26 подачи холодного воздуха и направляющей 28 потока рядом с опорным выступом 17 вследствие разности температур.

Помимо этого, направляющая 28 потока установлена на задней поверхности дверцы 14 так, чтобы идти от одного бока к другому, так что направляющая 28 потока может задавать проток вместе с облицовкой 15. Следовательно, холодный воздух не вытекает только в том случае, когда направляющая 28 потока находится в плотном контакте с дверной облицовкой 15. Тем не менее, когда направляющая 28 потока идет от одного бока к другому или деформируется вследствие использования в течение долгого времени, направляющая 28 потока не входит в плотный контакт с дверной облицовкой 15. Таким образом, недостаток заключается в том, что возникает зазор между направляющей 28 потока и дверной облицовкой 15, приводящий к утечке холодного воздуха.

Разумеется, хотя холодный воздух доставляется в зону хранения, даже когда холодный воздух вытекает из промежутка между направляющей 28 потока и дверной облицовкой 15, холодный воздух не может доставляться в требуемых направлениях. Таким образом, недостатки заключаются в том, что невозможно добиться эффекта быстрого охлаждения, и продукты, хранимые в дверной корзинке 20 под направляющей 28 потока, переохлаждаются.

Помимо этого зона хранения в холодильнике сделана практически герметичной, и внешний воздух может попадать в нее, только когда дверцы 12 и 14 открываются и закрываются. Таким образом, неприятный запах, создаваемый продуктами, содержащимися в области хранения, или другие вредные компоненты многократно циркулируют в холодильнике вместе с холодным воздухом. В этом случае недостатки заключаются в том, что наносится вред продуктам, содержащимся в зоне хранения, и возникает неприятный запах или распространяется плесень в зоне хранения.

Сущность изобретения

Техническая задача

Следовательно, настоящее изобретение задумано для того, чтобы разрешить вышеупомянутые недостатки предшествующего уровня техники. Цель настоящего изобретения заключается в том, чтобы обеспечить прикрепление и отсоединение части подачи холодного воздуха, в которую подается холодный воздух посредством канала, предусмотренного в основном корпусе холодильника, и затем она подает воздух в дверцу или из дверцы.

Другая цель настоящего изобретения заключается в том, чтобы заставить холодный воздух, подаваемый через канал, предусмотренный в основном корпусе холодильника, относительно равномерно протекать в протоке, образованном в дверце.

Дополнительная цель настоящего изобретения заключается в том, чтобы обеспечить теплоизоляцию между каналом, предусмотренным в основном корпусе холодильника, и протоком, сформированным в дверце и соединенным с каналом.

Еще одна дополнительная цель настоящего изобретения заключается в том, чтобы обеспечить возможность установки направляющей потока, формирующей проток вместе с облицовкой дверцы, которая задает заднюю поверхность дверцы, при вхождении в плотный контакт с дверной облицовкой.

Еще одна дополнительная цель настоящего изобретения заключается в том, чтобы обеспечить возможность плотной поддержки направляющей потока посредством дверной облицовки без деформации, если даже направляющая потока, образующая проток, становится относительно длинной.

Еще одна дополнительная цель настоящего изобретения для устранения вышеупомянутых недостатков предшествующего уровня техники заключается в том, чтобы устранить неприятный запах или вредные компоненты холодного воздуха, циркулирующего в холодильнике.

Еще одна дополнительная цель настоящего изобретения заключается в том, чтобы предоставить пользователю возможность заменять конструкцию для устранения неприятного запаха или вредных компонентов из холодного воздуха, циркулирующего в холодильнике, на новую.

Техническое решение

Согласно аспекту настоящего изобретения для достижения указанных целей, создан узел канала дверцы холодильника, содержащий: часть подачи холодного воздуха, установленную на дверце с возможностью отсоединения, для открытия и закрытия зоны хранения основного корпуса холодильника, при этом часть подачи холодного воздуха включает в себя соединительный канал, по выбору соединенный с каналом холодного воздуха основного корпуса холодильника; и направляющую потока для образования совместно с дверной облицовкой, образующей заднюю поверхность дверцы протока, который обеспечивает протекание холодного воздуха, подаваемого через часть подачи холодного воздуха, через себя, причем направляющая потока сформирована с множеством отверстий выпуска холодного воздуха для выпуска холодного воздуха в проток, и направляющая потока имеет дальний конец, который входит в плотный контакт с дверной облицовкой.

Направляющая потока крепится на корпусе корзинки, имеющем емкость для хранения продуктов, при этом емкость для хранения открывается наверх, и направляющая потока прикрепляется вместе с корпусом корзинки к дверце.

Часть подачи холодного воздуха предусмотрена на конце любого элемента из направляющей потока и корпуса корзинки.

Часть подачи холодного воздуха оснащена соединительным каналом, изготовленным из эластичного материала.

На задней поверхности направляющей потока сформировано, образующее ребро протока, которое образует проток с площадью поперечного сечения потока, которая не превышает площадь поперечного сечения соединительного канала, и дальний конец образующего ребра протока входит в контакт с дверной облицовкой.

Части с крючками сформированы по обоим концам корпуса корзинки и выполнены с возможностью захвата посредством зацепляющих частей, сформированных на дверной облицовке, и каждая из зацепляющих частей содержит направляющую часть, идущую вертикально от поверхности дверной облицовки, и зацепляющий элемент, сформированный вертикально к направляющей части на переднем конце.

Части с крючками сформированы по обоим концам корпуса корзинки и выполнены с возможностью захвата посредством зацепляющих частей, сформированных в дверной облицовке, каждая из зацепляющих частей сформирована таким образом, чтобы выступать из поверхности дверной облицовки, и рядом с зацепляющей частью сформирован ограничитель, выступающий в меньшей степени, чем зацепляющая часть.

Настоящее изобретение дополнительно содержит изоляционный корпус протока, обеспечивающий сообщение протока, образованного посредством направляющей потока, и части подачи холодного воздуха друг с другом, причем изоляционный корпус протока сформирован таким образом, чтобы иметь площадь поперечного сечения потока, которая не превышает площадь поперечного сечения потока соединительного канала.

Изоляционный корпус протока содержит первый корпус протока, имеющий впускное отверстие, сообщающееся с соединительным каналом, и второй корпус протока, сформированный с проходом распространения воздуха, имеющим боковую часть, сообщающуюся с впускным отверстием первого корпуса протока, и другую боковую часть, сообщающуюся с ребром, заданным посредством образующего ребра протока, сформированного на задней поверхности направляющей потока.

Часть подачи холодного воздуха сформирована таким образом, чтобы проходить через одну из соединительных кромок, сформированных так, чтобы идти вниз по обоим концам дверной корзинки, и оба конца направляющей потока размещаются между соединительными кромками.

Настоящее изобретение дополнительно содержит соединительную часть, образованную в части направляющей потока, при этом соединительная часть сообщается с протоком, образованным направляющей потока и дверной облицовкой, и в нее подается холодный воздух, а затем она выпускает холодный воздух, и внутренняя часть соединительной части по выбору открывается и закрывается посредством прикрепляемой крышки, установленной с возможностью отсоединения на соединительной части и имеющей множество отверстий выпуска холодного воздуха.

Прикрепляемая крышка сформирована таким образом, чтобы содержать, по меньшей мере, одно из компонента устранения неприятных запахов и компонента формирования анионов.

Средство устранения неприятных запахов для устранения неприятного запаха из холодного воздуха дополнительно предусмотрено в соединительной части, закрытой прикрепляемой крышкой, и средство устранения неприятных запахов крепится к задней поверхности передней пластины, образующей переднюю поверхность прикрепляемой крышки.

На задней поверхности передней пластины прикрепляемой крышки предусмотрено фиксирующее ребро для крепления средства устранения неприятных запахов.

Согласно другому аспекту настоящего изобретения для достижения целей создан узел канала дверцы холодильника, содержащий: часть подачи холодного воздуха, установленную с возможностью отсоединения на дверце для открытия и закрытия зоны хранения основного корпуса холодильника, при этом часть подачи холодного воздуха включает в себя соединительный канал, по выбору соединенный с каналом холодного воздуха основного корпуса холодильника; направляющую потока для образования совместно с дверной облицовкой, образующей заднюю поверхность дверцы протока, который обеспечивает протекание холодного воздуха, подаваемого через часть подачи холодного воздуха, через себя, причем направляющая потока имеет заднюю поверхность, на которой предусмотрено образующее ребро протока, для образования протока, и изоляционный корпус протока, обеспечивает сообщение протока, образованного направляющей потока, и части подачи холодного воздуха друг с другом, причем изоляционный корпус протока устанавливается посредством введения, по меньшей мере, двух корпусов протока, изготовленных из изоляционного материала, в часть задней поверхности направляющей потока.

Образующее ребро протока имеет дальний конец, который входит в контакт с дверной облицовкой для образования протока с площадью поперечного сечения потока, которая не превышает площадь поперечного сечения потока соединительного канала, и проток, образованный в изоляционном корпусе протока, имеет площадь поперечного сечения потока, которая сформирована таким образом, чтобы не превышать площадь поперечного сечения потока соединительного канала.

Изоляционный корпус протока содержит первый корпус протока, имеющий впускное отверстие, сообщающийся с соединительным каналом, и второй корпус протока, сформированный с проходом сообщения, имеющим боковую часть, сообщающуюся с впускным отверстием первого корпуса протока, и другую боковую часть, сообщающуюся с протоком, заданным посредством образующего ребра протока.

Часть подачи холодного воздуха сформирована таким образом, чтобы проходить через одну из соединительных кромок, идущих вниз по обоим концам дверной корзинки, и оба конца направляющей потока размещаются между соединительными кромками по обоим концам дверной корзинки.

Образующее ребро протока имеет с-образную форму, так чтобы проходить в направлении ширины на задней поверхности направляющей, и дополнительно оснащено суживающейся частью выше потока холодного воздуха, при этом суживающаяся часть обеспечивает уменьшение площади поперечного сечения потока холодного воздуха.

Множество отверстий выпуска холодного воздуха сформировано в зоне направляющей потока, отделенной образующим ребром протока, и холодный воздух выпускается в зону хранения через отверстия выпуска холодного воздуха в зоне, отделенной образующим ребром протока.

В промежуточной части направляющей потока дополнительно предусмотрена соединительная часть, которая содержит отверстие для введения и зацепляющее отверстие, сообщающееся с ним, при этом отверстие для введения и зацепляющее отверстие имеют диаметры, отличные друг от друга, и сообщаются с протоком, образованным направляющей потока и дверной облицовкой, и дверная облицовка дополнительно содержит опорный/зацепляющий элемент в позиции, соответствующей соединительной части, причем опорный/зацепляющий элемент содержит зацепляющую пластину с диаметром, превышающим диаметр зацепляющего отверстия, в дальнем конце соединительной утонченной части со сравнительно меньшим диаметром, тем самым обеспечивая захват соединительной части и ее поддержку опорным/зацепляющим элементом.

Соединительная часть сформирована таким образом, чтобы быть утопленной, если смотреть с передней стороны направляющей потока, и множество зацепляющих пазов сформировано вокруг внутренней периферийной части соединительной части.

Прикрепляемая крышка установлена с возможностью разъединения на соединительной части, и содержит переднюю пластину, которая покрывает внутреннюю часть соединительной части и в которой сформировано множество отверстий выпуска холодного воздуха, и боковую стенку, сформированную с направляющей введения и зацепляющим крючком вокруг края передней пластины, причем направляющая введения и зацепляющий крючок захватываются в зацепляющие пазы.

Прикрепляемая крышка сформирована таким образом, чтобы содержать, по меньшей мере, одно из компонента устранения неприятных запахов и компонента формирования анионов.

В соединительной части, закрытой прикрепляемой крышкой, предусмотрено средство устранения неприятных запахов для устранения неприятного запаха из холодного воздуха дополнительно.

Средство устранения неприятных запахов крепится к задней поверхности передней пластины, образующей переднюю поверхность прикрепляемой крышки, и фиксирующее ребро, в которое помещается край средства устранения неприятных запахов, предусмотрено на задней поверхности передней пластины.

Согласно аспекту настоящего изобретения для достижения целей изобретения создан узел канала дверцы холодильника, содержащий: часть подачи холодного воздуха, установленную с возможностью отсоединения на дверце для открытия и закрытия зоны хранения основного корпуса холодильника, при этом часть подачи холодного воздуха включает в себя соединительный канал, по выбору соединенный с каналом холодного воздуха основного корпуса холодильника; направляющую потока для образования совместно с дверной облицовкой, образующей заднюю поверхность дверцы протока, который обеспечивает протекание холодного воздуха, подаваемого через часть подачи холодного воздуха, через себя, причем направляющая потока сформирована с множеством отверстий выпуска холодного воздуха для выпуска холодного воздуха в зону хранения; соединительную часть, сформированную в части направляющей потока, при этом соединительная часть сообщается с протоком, образованным направляющей потока и дверной облицовкой, в нее подается холодный воздух и она выпускает холодный воздух; прикрепляемую крышку, установленную с возможностью отсоединения на соединительной части, чтобы по выбору открывать и закрывать внутреннюю часть соединительной части, причем прикрепляемая крышка имеет множество отверстий для выпуска холодного воздуха; и средство устранения неприятных запахов, установленное в соединительной части, закрытой прикрепляемой крышкой, чтобы устранять неприятные запахи из холодного воздуха.

Соединительная часть сформирована таким образом, чтобы быть утопленной, если смотреть с передней стороны направляющей потока, и множество зацепляющих пазов сформировано вокруг внутренней периферийной части соединительной части.

Прикрепляемая крышка содержит переднюю пластину, которая покрывает внутреннюю часть соединительной части и в которой сформировано множество отверстий выпуска холодного воздуха, и боковую стенку, сформированную с направляющей введения и зацепляющим крючком вокруг края передней пластины, причем направляющая введения и зацепляющий крючок захватываются в зацепляющие пазы.

Прикрепляемая крышка содержит переднюю пластину, которая покрывает внутреннюю часть соединительной части и через которую сформировано множество отверстий выпуска холодного воздуха, боковую стенку, сформированную вокруг края передней пластины, шарнирную часть, обеспечивающую соединение прикрепляемой крышки с соединительной частью с возможностью вращения, и зацепляющий крючок, установленный в положении напротив шарнирной части, причем зацепляющий крючок обеспечивает захват прикрепляемой крышки и прикрепление к соединительной части.

Средство устранения неприятных запахов крепится к задней поверхности передней пластины, и фиксирующее ребро для фиксации средства устранения неприятных запахов предусмотрено на задней поверхности передней пластины.

Прикрепляемая крышка сформирована таким образом, чтобы содержать, по меньшей мере, одно из компонента устранения неприятных запахов и компонента формирования анионов.

Согласно другому аспекту настоящего изобретения для достижения целей изобретения создана конструкция крепления узла канала дверцы холодильника, содержащая: часть подачи холодного воздуха, установленную с возможностью отсоединения на дверце для открытия и закрытия зоны хранения основного корпуса холодильника, при этом часть подачи холодного воздуха включает в себя соединительный канал, по выбору соединенный с каналом холодного воздуха основного корпуса холодильника; направляющую потока для образования совместно с дверной облицовкой, образующей заднюю поверхность дверцы, протока, который обеспечивает протекание холодного воздуха, подаваемого через часть подачи холодного воздуха, через себя, причем направляющая потока сформирована со множеством отверстий выпуска холодного воздуха для выпуска холодного воздуха в зону хранения, при этом оба конца протока захвачены дверной облицовкой; соединительную часть, образованную в промежуточной части направляющей потока, при этом соединительная часть сообщается с протоком, образованным направляющей потока и дверной облицовкой, и в нее подается холодный воздух, а затем она выпускает холодный воздух, причем соединительная часть отверстие для введения и зацепляющее отверстие, которые сообщаются друг с другом и имеют различные диаметры; и опорный/зацепляющий элемент, предусмотренный на дверной облицовки в положении, соответствующем соединительной части, причем опорный/зацепляющий элемент содержит зацепляющую пластину с диаметром, превышающим диаметр зацепляющего отверстия, в дальнем конце соединительной сужающейся части со сравнительно меньшим диаметром, тем самым обеспечивая захват соединительной части и поддерживание ее посредством опорного/зацепляющего элемента.

Направляющая потока соединена с дверной корзинкой, установленной на задней поверхности дверцы, и части с крючками сформированы по обоим концам дверной корзинки для захвата зацепляющими частями, сформированными в дверной облицовки.

Части с крючками сформированы по обоим концам направляющей потока, для захвата зацепляющими частями, сформированными в дверной облицовке, и часть подачи холодного воздуха предоставляется так, чтобы проходить через один или оба ее конца.

Ограничители сформированы над зацепляющими частями, выполненными в дверной облицовке, при этом ограничители выступают в меньшей степени, чем зацепляющие части, чтобы не допустить отсоединение дверной корзинки или направляющей потока.

Опорный/зацепляющий элемент содержит прикрепляемую пластину, установленную на дверной облицовке, соединительную сужающуюся часть, предусмотренную на прикрепляемой пластине так, чтобы иметь длину, соответствующую толщине кромки зацепляющего отверстия, и зацепляющую пластину, предусмотренную в дальнем конце соединительной сужающейся части так, чтобы соответствовать форме и размеру отверстия для введения.

Средство устранения неприятных запахов крепится к задней поверхности передней пластины, и фиксирующее ребро для фиксации средства устранения неприятных запахов предусмотрено на задней поверхности передней пластины.

Прикрепляемая крышка сформирована таким образом, чтобы содержать, по меньшей мере, одно из компонента устранения неприятных запахов и компонента формирования анионов.

Преимущества

Согласно таким образом сконструированной конструкции крепления узла канала дверцы холодильника по настоящему изобретению могут быть получены следующие преимущества.

Во-первых, в настоящем изобретении часть подачи холодного воздуха, в которую подается холодный воздух через канал, выполненный в основном корпусе холодильника, и которая затем подает воздух в дверцу, установлена на дверце с возможностью отсоединения. Т.е. часть подачи холодного воздуха предусмотрена в корзинке, установленной на дверце, или в направляющей потока, установленной на корзинке. Таким образом, преимущества заключаются в том, что конфигурация дверной облицовки, образующей заднюю поверхность дверцы, становится простой, и легко сформировать изоляционный слой в дверце.

Дополнительно, в настоящем изобретении, поскольку часть подачи холодного воздуха сформирована в дверной корзинке или направляющей потока со сравнительно небольшим размером, преимущество состоит в том, что идентичная дверная облицовка может быть использована для дверец, которые используют и не используют части подачи холодного воздуха, и таким образом, изготовитель может предоставлять множество изделий по меньшей цене.

Между тем, в настоящем изобретении, поскольку площадь поперечного сечения потока для протока, образованного в дверце, сконфигурирована так, чтобы быстро изменяться, холодный воздух может выпускаться в зону хранения относительно равномерно через проток, идущий от одной боковой стороны к другой. В частности, поскольку предусмотрена суживающаяся часть выше протока, образованного образующим ребром протока, и тем самым воздух, доставляемый между обеими боковыми частями образующего ребра протока, может протекать более равномерно, преимущество заключается в том, что зона хранения может охлаждаться более равномерно.

Дополнительно, в настоящем изобретении, поскольку направляющая потока, задающая проток в дверце, поддерживается на дверной облицовке посредством образующего ребра протока, выгоды состоят в том, что прочность направляющей потока повышается, и деформация либо поломка направляющей потока вследствие внешней силы минимизируется, приводя к повышению надежности изделий.

Далее, в настоящем изобретении проток, заданный посредством образующего ребра протока, и часть подачи холодного воздуха сообщаются друг с другом с помощью изоляционного корпуса протока. Изоляционный корпус протока обеспечивает предотвращение образования росинок на поверхности направляющей потока вследствие разности температур между холодным воздухом, доставляемым из основного корпуса холодильника, и воздухом на поверхности направляющей потока.

Помимо этого, согласно настоящему изобретению оба конца направляющей потока узла канала дверцы захватываются посредством опорных выступов дверцы, тогда как центральная нижняя часть направляющей потока захватывается посредством опорного/зацепляющего элемента, предусмотренного в дверной облицовке. Таким образом, направляющая потока входит в плотный контакт с поверхностью дверной облицовки так, чтобы не допускалась утечка холодного воздуха через зазор между дверной облицовкой и направляющей потока и не допускалась деформация направляющей потока.

Более того, в настоящем изобретении узел канала дверцы, в частности направляющая потока, надежно крепится к облицовке дверцы и части с крючками, сформированные на обоих концах корпуса корзинки, захватываются посредством ограничителей, размещенных над зацепляющими частями дверной облицовки. Таким образом, преимущество заключается в том, что узел канала дверцы не отделяется от дверцы непреднамеренно.

Кроме того, согласно настоящему изобретению, прикрепляемая крышка, содержащая компонент очищения холодного воздуха, сконфигурирована таким образом, чтобы быть установленной с возможностью отсоединения на соединительной части направляющей потока. Таким образом, часть холодного воздуха, выпускаемая через узел канала дверцы, очищается от неприятных запахов или подается в зону хранения вместе с анионами. В завершение, преимущества заключаются в том, что неприятные запахи могут устраняться из зоны хранения или хранимые продукты могут храниться свежими.

В частности, поскольку прикрепляемая крышка может быть установлена с возможностью отсоединения, пользователь может легко заменить ее. Помимо этого, поскольку прикрепляемая крышка может быть установлена на соединительной части, когда пользователь начинает использовать прикрепляемую крышку, преимущество заключается в том, что можно использовать компонент очищения холодного воздуха более эффективно.

Более того, в настоящем изобретении средство устранения неприятных запахов, которое позволяет устранять неприятный запах, размещается в соединительной части в положении, когда средство устранения неприятных запахов покрыто прикрепляемой крышкой. Таким образом, холодный воздух, выпускаемый через соединительную часть узла канала дверцы, очищается от неприятных запахов и затем подается в зону хранения. В завершение, поскольку неприятный запах удален из зоны хранения, преимущество заключается в том, что неприятный запах не проникает в другие хранимые продукты.

Помимо этого, поскольку прикрепляемая крышка может быть установлена с возможностью отсоединения, пользователь может легко заменять средство устранения неприятных запахов. В частности, поскольку средство устранения неприятных запахов может быть установлено, когда пользователь начинает использовать холодильник, преимущество заключается в том, что можно использовать средство устранения неприятных запахов более эффективно.

Описание чертежей

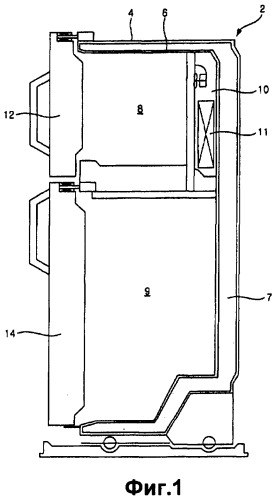

Фиг. 1 - вид в разрезе сбоку, иллюстрирующий внутреннюю часть традиционного холодильника.

Фиг. 2 - вид в перспективе по частям, иллюстрирующий основные части узла канала дверцы традиционного холодильника.

Фиг. 3 - вид в перспективе, иллюстрирующий дверцу, в которой используется предпочтительный вариант осуществления узла канала дверцы холодильника согласно настоящему изобретению.

Фиг. 4 - вид спереди в перспективе по частям, иллюстрирующий основные части варианта осуществления согласно настоящему изобретению.

Фиг. 5 - вид сзади в перспективе по частям, иллюстрирующий основные части варианта осуществления согласно настоящему изобретению.

Фиг. 6 - вид сзади в перспективе, иллюстрирующий основную часть варианта осуществления согласно настоящему изобретению.

Фиг. 7 - вид в перспективе, иллюстрирующий соединительную часть и прикрепляемую крышку в варианте осуществления согласно настоящему изобретению.

Фиг. 8 - частичный вид в разрезе в перспективе, иллюстрирующий соединительную часть и прикрепляемую крышку в варианте осуществления согласно настоящему изобретению.

Фиг. 9 - вид в перспективе, иллюстрирующий опорный/зацепляющий элемент в варианте осуществления согласно настоящему изобретению.

Фиг. 10 - вид сбоку, иллюстрирующий опорный/зацепляющий элемент в варианте осуществления согласно настоящему изобретению.

Фиг. 11 - вид в перспективе, иллюстрирующий основные части другого варианта осуществления настоящего изобретения.

Фиг. 12 - частичный вид в разрезе в перспективе по частям, иллюстрирующий основные части другого варианта осуществления согласно настоящему изобретению.

Фиг. 13 - вид в перспективе по частям, иллюстрирующий основные части дополнительного варианта осуществления настоящего изобретения.

Фиг. 14 - вид в перспективе, иллюстрирующий конфигурацию еще одного дополнительного варианта осуществления настоящего изобретения.

Фиг. 15 - вид в перспективе, иллюстрирующий основные части варианта осуществления, показанного на фиг. 14.

Фиг. 16-18 - представления, последовательно иллюстрирующие процесс сборки, в котором направляющая потока захватывается посредством опорного/зацепляющего элемента в варианте осуществления, показанном на фиг. 3.

Наилучший вариант осуществления изобретения

Как показано на чертежах, дверца 30 выборочно открывает и закрывает зону хранения, сформированную в основном корпусе холодильника (не показан). Внешний вид передней, обеих боковых, верхней и нижней поверхностей дверцы 30 задается посредством внутренней панели 32 дверцы, тогда как задняя поверхность дверцы 30 задается посредством дверной облицовки 33. Внутренняя панель 32 дверцы, как правило, формируется из металла, а дверная облицовка формируется из синтетической пластмассы.

Опорный выступ 35 сформирован вокруг крайней части дверной облицовки 33, задающей заднюю поверхность дверцы 30. Опорный выступ 35 сформирован так, чтобы выступать в позицию, отстоящую внутрь на заранее определенном расстоянии от края задней поверхности дверцы 30. Опорный выступ 35 должен быть сформирован в вертикальном направлении, по меньшей мере, по обеим сторонам дверной облицовки. Опорный выступ 35 сформирован таким образом, чтобы высота его промежуточной части и высота его верхней и нижней частей по обоим боковым концам дверной облицовки 33 отличалась друг от друга. В частности, часть опорного выступа 35, в которой предусмотрена часть 55 подачи холодного воздуха, которая описывается ниже, сформирована так, чтобы иметь сравнительно небольшую высоту.

Гориз
