Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к холодильнику с аватаром для отображения аватара на индикаторном устройстве холодильника в соответствии с предварительно установленными условиями аватара.

Уровень техники

Обычный холодильник содержит индикаторную часть типа панели индикатора на жидких кристаллах, с помощью которой отображается информация о холодильнике и производится управление холодильником. Интерфейс пользователя отображается с помощью такой индикаторной части и показывает температуру в холодильной камере, температуру в морозильной камере, тип услуг раздаточного устройства (вода, колотый лед и т.п.) в форме цифр, букв и/или значков. Предусматривается блок ввода типа кнопок для управления температурой в холодильной камере и в морозильной камере и услугами раздаточного устройства.

На фиг.1 показано исполнение индикаторной части холодильника, соответствующее существующему уровню техники. Как видно из чертежа, тип услуги (кубики льда, вода и раздробленный лед) раздаточного устройства, установленная температура в морозильной камере и установленная температура в холодильной камере отображаются на индикаторной части, а устройство ввода обеспечивается на нижнем краю индикаторной части.

Однако вышеупомянутый уровень техники имеет следующие проблемы.

Во-первых, имеется проблема в том, что соответствующий существующему уровню техники холодильник не может обеспечить пользователю интерфейс, содержащий желаемый фон или символы, и, таким образом, отображает только простую информацию о холодильнике.

Дополнительно, соответствующий существующему уровню техники холодильник не может отображать символ аватара со множеством рисунков и/или движений, соответствующих состоянию холодильника или текущему времени. Кроме того, существует проблема, что соответствующий существующему уровню техники холодильник не может обеспечивать информацию о холодильнике, используя рисунки и/или движения символа аватара.

Индикаторная часть соответствующего существующему уровню техники холодильника не может отображать желаемый фон или символы. Дополнительно, соответствующий существующему уровню техники холодильник не может обеспечивать игровую функцию, которая может вызывать интерес пользователя. Дополнительно, существует проблема, что соответствующий существующему уровню техники холодильник не может предоставлять информацию о состоянии здоровья пользователя и о потреблении пользователем калорий.

Соответствующий существующему уровню техники холодильник не может ни определять наличие фактического отказа холодильника, ни предоставлять пользователю информацию о фактическом отказе холодильника. Дополнительно, поскольку холодильник не может предоставлять пользователю информацию о фактическом отказе, в отношении отказа пользователь должен полностью читать руководство или обращаться в сервисный центр.

Сущность изобретения

Соответственно настоящее изобретение ставит целью решить вышеупомянутые проблемы, существующие на предшествующем уровне техники. Задача настоящего изобретения состоит в том, чтобы обеспечить холодильник с аватаром для предоставления пользователю интерфейса с желаемым фоном и символами.

Другой задачей настоящего изобретения является обеспечение холодильника с аватаром, способного отображать символ аватара с множеством рисунков и/или движений, соответствующих состоянию холодильника и/или текущему времени.

Дополнительная задача настоящего изобретения состоит в обеспечении холодильника с аватаром функцией развивающей игры.

Еще одной дополнительной задачей настоящего изобретения является обеспечение холодильника с аватаром, способного к определению наличия отказа в холодильнике и обеспечению пользователя информацией об отказе.

В соответствии с аспектом настоящего изобретения для решения поставленных задач обеспечивается холодильник с аватаром, содержащий запоминающее устройство для хранения данных аватара; индикаторное устройство, обеспечиваемое в холодильнике для отображения на нем данных аватара; и управляющее устройство для разрешения отображения данных аватара на индикаторном устройстве. Для конкретного момента времени данные аватара могут содержать, по меньшей мере, один рисунок или движение аватара.

Данные аватара дополнительно могут содержать, по меньшей мере, одну информацию, состоящую из букв или голоса.

Управляющее устройство может изменять, по меньшей мере, одни из данных аватара так, чтобы аватар, отображаемый на индикаторном устройстве, мог быть изменен.

Холодильник с аватаром может дополнительно содержать устройство ввода для приема извне команды или информации.

Предпочтительно, управляющее устройство заставляет, по меньшей мере, один аватар изменяться и отображаться на индикаторном устройстве в соответствии с установленной информацией, назначенной для аватара.

Более предпочтительно, установленная информация хранится или изменяется посредством устройства ввода.

Еще более предпочтительно, управляющее устройство заставляет, по меньшей мере, один аватар отображаться на индикаторном устройстве в соответствии с вводом команд через устройство ввода.

Еще более предпочтительно, управляющее устройство заставляет, по меньшей мере, один аватар изменяться и отображаться на индикаторном устройстве в соответствии с установленной информацией, назначенной для аватара.

Здесь установленная информация может заставлять аватар изменяться во времени.

Предпочтительно, холодильник с аватаром дополнительно содержит устройства отсчета даты и времени для вычисления текущей даты и времени, в котором управляющее устройство изменяет аватар, отображаемый на индикаторном устройстве, в соответствии с текущей датой и временем, полученными от устройства отсчета даты и времени.

Более предпочтительно, установленная информация аватара изменяет аватар, отображаемый на индикаторном устройстве, в соответствии с состоянием холодильника.

Здесь состояние холодильника может содержать, по меньшей мере, одну из температур в камере, состояние открытой или закрытой двери, горизонтальное состояние холодильника и рабочее состояние компрессора.

Предпочтительно, холодильник с аватаром дополнительно содержит блок обнаружения горизонтального состояния холодильника.

На этом этапе управляющее устройство может получать значение градиента от блока обнаружения горизонтального состояния и заставлять градиент отображаться на индикаторном устройстве.

Предпочтительно, установленная информация аватара содержит информацию о состоянии здоровья и управляющее устройство заставляет аватар, имеющий установленную информацию, соответствующую информации о состоянии здоровья пользователя, отображаться на индикаторном устройстве.

Более предпочтительно, информация о состоянии здоровья пользователя хранится или изменяется посредством устройства ввода.

Еще более предпочтительно, холодильник подключается к медицинскому измерительному устройству для измерения состояния здоровья пользователя и управляющее устройство получает информацию о состоянии здоровья из значения, измеренного медицинским измерительным устройством, и хранит полученную информацию о состоянии здоровья в запоминающем устройстве.

На этом этапе управляющее устройство может заставить отображать в соответствующей зоне аватара аномальную область тела пользователя в соответствии с информацией о состоянии здоровья.

Предпочтительно, часть аватара, соответствующая аномальной области тела пользователя, изменяется по цвету или по форме или мигает.

Более предпочтительно, запоминающее устройство сохраняет информацию о стандартном состоянии здоровья и управляющее устройство сравнивает информацию о состоянии здоровья пользователя с информацией о стандартном состоянии здоровья, чтобы определить состояние здоровья пользователя.

Еще более предпочтительно, управляющее устройство заставляет, чтобы при приеме от устройства ввода информации о состоянии здоровья пользователя состояние здоровья пользователя отображалось на индикаторном устройстве в форме букв.

Еще более предпочтительно, запоминающее устройство дополнительно содержит заранее определенную информацию о лечении и управляющее устройство заставляет отображать на индикаторном устройстве информацию о лечении, соответствующую состоянию здоровья пользователя.

Еще более предпочтительно, управляющее устройство сохраняет отдельные данные аватара для множества аватаров, чтобы позволить выбрать индивидуальный аватар для каждого пользователя и хранить индивидуальную информацию о теле соответственно пользователям.

Еще более предпочтительно, устройство ввода содержит, по меньшей мере, блок ввода информации, или блок измерения давления крови, или блок измерения содержания сахара в крови и управляющее устройство заставляет, чтобы ввод информации от устройства ввода запоминался.

Еще более предпочтительно, ввод информации о состоянии здоровья через блок ввода информации содержит, по меньшей мере, давление крови или содержание сахара в крови или информацию о теле или о проценте присутствия жира в теле.

Еще более предпочтительно, устройство ввода содержит блок переключения режимов в режим управления, в котором показывается входная информация, и блок ввода данных для разрешения выбора индивидуального аватара среди аватаров, отображаемых на индикаторном устройстве в режиме управления, переключаемом блоком переключения режимов, и для ввода индивидуальной информации о состоянии здоровья в выбранный аватар.

Еще более предпочтительно, управляющее устройство содержит блок хранения данных для накопления и хранения индивидуальной информации о состоянии здоровья, введенной через устройство ввода в соответствии с датами в выбранном индивидуальном аватаре, и блок обработки данных, заставляющий, чтобы изменение информации о состоянии здоровья, хранящейся в блоке хранения данных, отображалось на индикаторном устройстве.

Еще более предпочтительно, блок обработки данных заставляет, чтобы только изменение в информации о состоянии здоровья за последние несколько дней отображалось на индикаторном устройстве.

Еще более предпочтительно, блок обработки данных устанавливает время испытаний, основанное на изменении в данных, в соответствии с датами и заставляет, чтобы установленное время испытаний отображалось на индикаторном устройстве.

На этом этапе блок измерения содержания сахара в крови может содержать неинвазивный датчик содержания сахара в крови, способный измерять уровень содержания сахара в крови в месте, где область тела соприкасается с датчиком.

Предпочтительно, управляющее устройство содержит блок обработки данных для сравнения индивидуальной информации о состоянии здоровья, введенной через устройство ввода, с предварительно установленной информацией о стандартном состоянии здоровья, чтобы управлять состоянием здоровья или назначением лекарств, и блок хранения данных для накопления индивидуальной информации о состоянии здоровья, вводимой через устройство ввода, и индивидуальной информации о состоянии здоровья или назначении лекарств, управляемой блоком обработки данных, вместе с датой измерения для каждого индивидуального аватара.

Более предпочтительно, блок обработки данных заставляет отображать на индикаторном устройстве индивидуальную информацию о состоянии здоровья, накапливающуюся и хранящуюся в блоке хранения данных, и изменение состояния здоровья или назначение лекарств.

На этом этапе информация о теле может содержать, по меньшей мере, информацию о поле или фамилии, возрасте, весе или телосложении. Предпочтительно, холодильник обеспечивает рекомендуемое физическое упражнение, соответствующее введенной информации о теле, и соответствующее потребление калорий, и рекомендуемое упражнение и соответствующее потребление калорий, сообщенное в управляющее устройство, отображается на индикаторном устройстве, используя аватар.

Холодильник с аватаром, соответствующий настоящему изобретению, содержит датчик обнаружения того, открыта ли дверь холодильника или закрыта; управляющее устройство для подсчета и запоминания количества открываний и закрываний двери согласно тому, открыта ли или закрыта дверь, что обнаруживается датчиком обнаружения; и индикаторное устройство для отображения на нем вместе с аватаром количеств открываний и закрываний, подсчитанных в управляющем устройстве.

Предпочтительно, управляющее устройство заставляет отображать на индикаторном устройстве по меньшей мере одно из: количество раз, сколько соответственно двери холодильной камеры и морозильной камеры открывались и закрывались, время открытия и закрытия соответствующих дверей холодильной камеры и морозильной камеры, время работы компрессора и потребляемую мощность во время работы компрессора.

На этом этапе холодильник с аватаром может дополнительно содержать устройство идентификации пользователя для идентификации пользователя, который открывает дверь, в котором управляющее устройство настраивает аватар согласно пользователю, идентифицированному в устройстве идентификации пользователя, накапливает и хранит в аватаре для каждого пользователя количество открываний двери соответствующим пользователем и заставляет отображать на индикаторном устройстве количество открываний и закрываний и аватар для каждого пользователя.

Предпочтительно, холодильник с аватаром дополнительно содержит устройство датчика изображения для получения движущегося изображения пользователя.

Более предпочтительно, в запоминающем устройстве хранится множество данных аватара, отличающихся друг от друга согласно степеням роста, данным роста, в числовом виде представленным согласно степеням роста аватара и информации о состоянии здоровья пользователя; и холодильник с аватаром дополнительно содержит устройство аватара со вскармливанием для обновления данных роста в соответствии с информацией по состоянию здоровья.

Еще более предпочтительно, информация о состоянии здоровья содержит, по меньшей мере, уровень присутствия жира в теле пользователя или калории, получаемые пользователем с продуктами питания.

Еще более предпочтительно, устройство ввода принимает период роста аватара и управляющее устройство заставляет аватар расти в течение периода роста.

Еще более предпочтительно, устройство ввода принимает информацию о состоянии здоровья от пользователя и управляющее устройство запоминает информацию о состоянии здоровья в запоминающем устройстве.

Еще более предпочтительно, холодильник с аватаром дополнительно содержит измерительное устройство для измерения уровня присутствия жира в теле пользователя и передает измеренный уровень на управляющее устройство, в котором управляющее устройство запоминает в запоминающем устройстве уровень присутствия жира в теле в качестве информации о состоянии здоровья.

Также более предпочтительно, запоминающее устройство хранит информацию о калориях, содержащихся в продуктах питания, и управляющее устройство заставляет отображать на индикаторном устройстве изображение продуктов питания и через устройство ввода принимает информацию о продуктах питания, выбранных пользователем, для вычисления калорий, содержащихся в продуктах питания, получаемых пользователем.

Также более предпочтительно, запоминающее устройство сохраняет данные по состоянию вскармливания, когда аватар используется для вскармливания, индикаторное устройство отображает состояние вскармливания; устройство аватара со вскармливанием обновляет данные роста в соответствии с командой вскармливания на основе информации о состоянии здоровья и состояния вскармливания, и управляющее устройство принимает команду на вскармливание от устройства ввода, чтобы передать данные о состоянии вскармливания, данные роста и информацию о состоянии здоровья на устройство аватара со вскармливанием и принять обновленные данные роста от устройства аватара со вскармливанием.

Еще более предпочтительно, управляющее устройство определяет, исправен ли холодильник или работает ошибочно, и заставляет, чтобы на индикаторном устройстве отображался аватар, выбранный в соответствии с результатом определения, или сообщение, указывающее результат определения.

Еще более предпочтительно, холодильник с аватаром дополнительно содержит устройство ввода, чтобы позволить пользователю вводить запрос на получение подробной информации о результате определения, в котором запоминающее устройство дополнительно запоминает подробную информацию, соответствующую результату определения, и управляющее устройство заставляет, чтобы подробная информация при запросе устройства ввода отображалась на индикаторном устройстве.

На этом этапе запоминающее устройство может хранить образец управления холодильником и управляющее устройство может сравнивать текущее рабочее состояние с образцом управления, чтобы определить, исправен ли холодильник.

Предпочтительно, индикаторное устройство содержит блок источника электропитания для приема от управляющего устройства поступающей энергии с заранее определенным напряжением, чтобы создавать многочисленные источники вторичного электропитания; индикаторный блок приема поступающей энергии или электроэнергии, чтобы заставлять отображать на нем данные аватара и информацию о состоянии и рабочую информацию холодильника; первый блок запоминающего устройства для хранения данных аватара и информации о состоянии и рабочей информации холодильника; второй блок запоминающего устройства для временного хранения данных аватара и информации о состоянии и рабочей информации холодильника, чтобы передавать данные и информацию на индикаторный блок; и микропроцессор, питаемый электроэнергией для приема информационных данных, в том числе информации о состоянии и рабочей информации холодильника, от управляющего устройства, сохранения принятых информационных данных в первом блоке запоминающего устройства, считывания данных аватара и информации о состоянии и рабочей информации холодильника из первого блока запоминающего устройства для передачи и временного хранения данных и информации во втором блоке запоминающего устройства и считывания данных аватара и информации о состоянии и рабочей информации холодильника из второго блока запоминающего устройства для передачи данных и информации на индикаторный блок, на котором могут отображаться данные и информация.

На этом этапе индикаторная часть может содержать устройство индикатора на жидких кристаллах, светодиодное индикаторное устройство или плазменное индикаторное устройство.

Предпочтительно, первый блок запоминающего устройства является флэш-памятью, а второй блок запоминающего устройства является запоминающим устройством типа SDRAM. Более предпочтительно, холодильник с аватаром дополнительно содержит устройство ввода для приема команды ввода от пользователя, в котором микропроцессор передает информационные данные, содержащие команду ввода на управляющее устройство.

На этом этапе микропроцессор заставляет, чтобы, по меньшей мере, один символ аватара или информация о состоянии или оперативная информация холодильника выборочно отображались на индикаторном устройстве.

Предпочтительно, микропроцессор считывает информационные данные, чтобы заставить отображать на аватаре данные при приеме информационных данных.

Более предпочтительно, индикаторное устройство дополнительно содержит блок громкоговорителя для создания звукового сигнала.

Для холодильника с аватаром, соответствующего настоящему изобретению, как подробно описано выше, могут ожидаться следующие преимущества.

А именно, настоящее изобретение имеет преимущество предоставления пользователю индикаторного устройства с желаемым фоном и символами.

Также настоящее изобретение имеет преимущество отображения символа аватара со множеством рисунков и/или движений в соответствии с состоянием холодильника или текущим временем.

Кроме того, настоящее изобретение имеет преимущество обеспечения информацией о текущем времени и состоянии холодильника, используя рисунки и/или движения аватара.

Дополнительно, в соответствии с настоящим изобретением легко индивидуально проверять состояние здоровья, связанное с ожирением, и представлять соответствующие назначения лекарств в дополнение к существенно важной функции хранения продуктов питания и т.п. при низкой температуре. Таким образом, имеется преимущество, с помощью которого возможно способствовать сохранению здоровья пользователя.

Кроме того, в соответствии с настоящим изобретением легко индивидуально рекомендовать соответствующее физическое упражнение и обеспечивать объем фактического потребления калорий в дополнение к существенно важной функции хранения продуктов питания и т.п. при низкой температуре. Таким образом, преимущество состоит в том, что возможен непрерывный уход за здоровьем, способствуя, таким образом, сохранению здоровья пользователя.

Еще, дополнительно, в соответствии с настоящим изобретением преимущество состоит в том, что выполнение пользователем упражнения определяется путем получения движущегося изображения, такого как движущееся изображение пользователя, выполняющего упражнение.

Еще, дополнительно, настоящее изобретение имеет преимущество предоставления пользователю интерфейса с желаемым фоном и символами и более подробного ознакомления пользователя с холодильником с аватаром.

Еще, дополнительно, настоящее изобретение имеет преимущество обеспечения игровой функции.

Еще, дополнительно, имеется преимущество в том, что настоящее изобретение позволяет быстро определить наличие отказа холодильника и предоставляет пользователю информацию об отказе, таким образом, давая пользователю возможность быстро определить причину отказа и вслед за этим предпринять соответствующие меры.

Краткое описание чертежей

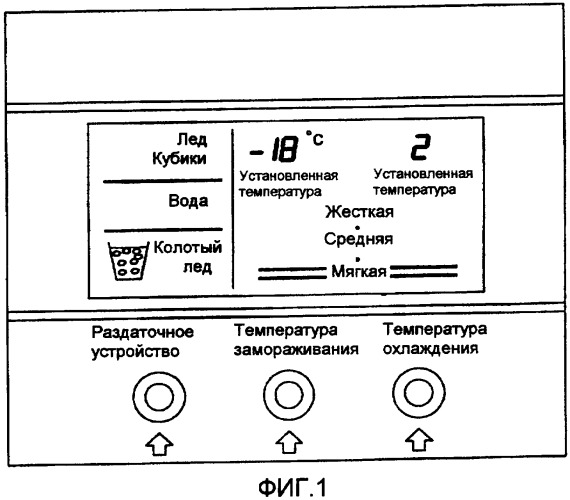

Фиг.1 - внешний вид индикаторного блока холодильника, соответствующего текущему состоянию техники.

Фиг.2 - блок-схема предпочтительного варианта осуществления настоящего изобретения.

Фиг.3 - пример различных видов аватаров.

Фиг.4 - вид спереди холодильника с аватаром в соответствии с настоящим изобретением.

Фиг.5 - блок-схема первого варианта осуществления настоящего изобретения.

Фиг.6 - блок-схема второго варианта осуществления настоящего изобретения.

Фиг.7 - блок-схема третьего варианта осуществления настоящего изобретения.

Фиг.8 - блок-схема последовательности выполнения операций для услуги по отображению информации о здоровье, выполняемых в холодильнике с аватаром в соответствии с настоящим изобретением.

Фиг.9 - блок-схема последовательности выполнения операций для ввода и получения информации о здоровье.

Фиг.10 - блок-схема четвертого варианта осуществления настоящего изобретения.

Фиг.11 - пример графика, отображаемого на индикаторном устройстве.

Фиг.12 - блок-схема последовательности выполнения операций для рабочего состояния холодильника с аватаром в соответствии с настоящим изобретением.

Фиг.13 - блок-схема пятого варианта осуществления настоящего изобретения.

Фиг.14 - блок-схема последовательности выполнения операций для рабочего состояния холодильника с аватаром в соответствии с настоящим изобретением.

Фиг.15 - блок-схема шестого варианта осуществления настоящего изобретения.

Фиг.16 - блок-схема последовательности выполнения операций для рабочего состояния шестого варианта осуществления настоящего изобретения.

Фиг.17 - блок-схема седьмого варианта осуществления настоящего изобретения.

Фиг.18 - блок-схема последовательности выполнения операций для рабочего состояния седьмого варианта осуществления настоящего изобретения.

Фиг.19 - блок-схема восьмого варианта осуществления настоящего изобретения.

Фиг.20 - блок-схема последовательности выполнения операций для рабочего состояния холодильника с аватаром в соответствии с восьмым вариантом осуществления настоящего изобретения.

Фиг.21 - блок-схема девятого варианта осуществления настоящего изобретения.

Фиг.22 - блок-схема последовательности выполнения операций для девятого варианта осуществления настоящего изобретения.

Фиг.23 - блок-схема десятого варианта осуществления настоящего изобретения.

Фиг.24 - блок-схема последовательности выполнения операций для игры с аватаром во вскармливание в соответствии с десятым вариантом осуществления настоящего изобретения.

Фиг.25 - пример аватара, соответствующего информации о состоянии здоровья и/или продуктах питания.

Фиг.26 - блок-схема одиннадцатого варианта осуществления настоящего изобретения.

Фиг.27 - блок-схема последовательности выполнения операций для услуги по отображению присутствия отказа холодильника с аватаром в соответствии с существующим изобретением.

Фиг.28 - блок-схема двенадцатого варианта осуществления настоящего изобретения.

Осуществление изобретения

Далее предпочтительные и другие варианты осуществления холодильника с аватаром в соответствии с настоящим изобретением, как представлено выше, будут подробно описаны со ссылкой на сопроводительные чертежи.

На фиг.2 приведена блок-схема предпочтительного варианта осуществления настоящего изобретения, на фиг.3 показан пример различных видов аватаров, и на фиг.4 показан вид спереди холодильника с аватаром, соответствующего настоящему изобретению.

Как показано на фиг.2, холодильник 10 с аватаром, соответствующий предпочтительному варианту осуществления настоящего изобретения, содержит индикаторное устройство 11 для отображения интерфейса пользователя, запоминающее устройство 13 для хранения данных интерфейса пользователя и множества аватаров и установленной информации аватара и управляющее устройство 18 для управления вышеупомянутыми составляющими элементами, заставляющее индикаторное устройство 11 отображать интерфейс пользователя и аватар и изменение и отображение рисунков и/или движений аватара после считывания установленной информации аватара из запоминающего устройства 13.

Здесь запоминающее устройство 13 содержит данные, в том числе интерфейс пользователя, имеющий фон индикаторного устройства 11, меню для ввода пользователя и т.п., данные, в том числе аватары со множеством рисунков и/или движений, и установленную информацию аватара, в том числе стандарт для хранения или изменения рисунков и/или движений аватара, отображаемых на индикаторном устройстве 11. Интерфейс пользователя может быть фоном, на котором отображается аватар. Интерфейс пользователя может дополнительно отображать информацию о состоянии холодильника вместе с аватаром или отдельно от него.

Далее управляющее устройство 18, которое содержит, по меньшей мере, один блок центрального процессора (не показан), может быть устройством, содержащим вышеупомянутое запоминающее устройство 13, или устройством, содержащим только процессор блока центрального процессора или что-либо подобное. Однако чтобы подробно описать данные, хранящиеся в запоминающем устройстве 13, в спецификации управляющее устройство 18 и запоминающее устройство 13 будут описаны как элементы, отличающиеся друг от друга.

Кроме того, после считывания данных аватара и/или интерфейса пользователя, хранящихся в запоминающем устройстве 13, управляющее устройство 18 заставляет их отображаться на индикаторном устройстве 11.

Между тем, предпочтительный вариант осуществления настоящего изобретения может дополнительно содержать устройство 12 ввода, через которое принимаются команды, связанные с управлением холодильником и услугами аватара.

Устройство 12 ввода выполняется с возможностью наличия функции ввода или изменения и удаления установленной информации аватара, связанной с отображением и/или изменением аватара, а также блока управления общей работой холодильника. Однако устройство 12 ввода содержит соответствующее количество кнопок или сенсорную панель, соединенные с интерфейсом пользователя и т.п., отображаемые через индикаторное устройство 11. То есть интерфейс пользователя может быть выполнен в форме различных меню и пользователь может обрабатывать установленную информацию аватара, выбирая вышеупомянутые меню. Таким образом, может быть обеспечено минимальное количество кнопок. Между тем, как показано на фиг.4, устройство 12 ввода обеспечивается около индикаторного устройства 11 с учетом удобств для пользователя.

Здесь далее будет описана работа предпочтительного варианта осуществления настоящего изобретения, выполненного таким образом.

Как показано на фиг.4, холодильник с аватаром в соответствии с предпочтительным вариантом осуществления настоящего изобретения заставляет интерфейс пользователя или аватар, хранящиеся в запоминающем устройстве 13, отображаться на индикаторном устройстве 11. На этом этапе отображаемый интерфейс пользователя или аватар назначается в качестве интерфейса пользователя или аватара по умолчанию. Альтернативно, управляющее устройство 18 заставляет интерфейс пользователя отображаться на индикаторном устройстве 11, так что пользователь может выбирать аватар, и управляющее устройство также заставляет аватар, выбранный пользователем через устройство 12 ввода, отображаться на индикаторном устройстве 11. Пользователем всегда может быть выполнено изменение аватара. Управляющее устройство 18 отражает изменение в установленной информации аватара и заставляет, чтобы отраженная информация была сохранена в запоминающем устройстве 13.

Кроме того, управляющее устройство 18 делает возможным изменять рисунки и/или движения аватара в соответствии с заранее определенной установленной информацией аватара, а также отображать на индикаторе аватар по умолчанию или аватар, выбранный пользователем. С этой целью управляющее устройство 18 обеспечивает интерфейс пользователя, используемый для изменения и установки установленной информации аватара и ввода изменения и выбора отображаемого аватара или ввода изменения и выбора рисунка или движения символа аватара в соответствии с заранее определенным условием, полученным от устройства 12 ввода и сохраненным в запоминающем устройстве 13.

Вид, образец движения и функция аватара, отображаемого на холодильнике с аватаром в соответствии с настоящим изобретением, могут быть изменены различными способами. Таким образом, в общих чертах будет описано множество предпочтительных вариантов осуществления (с первого по двенадцатый варианты осуществления).

Первый вариант осуществления настоящего изобретения является основополагающим для предпочтительного варианта осуществления настоящего изобретения и характеризуется тем, что изменения рисунка и движения аватара выполняются в соответствии с текущей датой и временем.

На фиг.5 приведена блок-схема первого варианта осуществления настоящего изобретения.

С этой целью, как показано на фиг.5, первый вариант осуществления настоящего изобретения в дополнение к составляющим элементам предпочтительного варианта осуществления настоящего изобретения дополнительно содержит устройство 15 отсчета даты и времени для вычисления текущей даты и времени.

При запросе от управляющего устройства 18 устройство 15 отсчета даты и времени, которое является устройством для вычисления текущего года, месяца, дня и/или времени (в дальнейшем текущие дата и время), после принятия запроса обеспечивает для управляющего устройства 18 год, месяц, день и/или время.

Управляющее устройство 18 обычно принимает текущую дату и время через устройство 15 отсчета даты и времени и заставляет, чтобы принятые текущие дата и время отображались на индикаторном устройстве 11. На этом этапе, если в установленной информации аватара существует условие, связанное с текущей датой и временем, и условие удовлетворено, управляющее устройство 18 считывает аватар, чей рисунок и/или движение были изменены, из текущего аватара в соответствии с удовлетворенным условием и заставляет считанный аватар отображаться на индикаторном устройстве 11. Например, если текущий аватар несет на себе летнюю одежду и установлено условие изменить аватар на тот, который связан с осенним сезоном, начиная с сентября, управляющее устройство 18 считывает осеннюю одежду аватара из запоминающего устройства 13 и заставляет аватар отображаться на индикаторном устройстве 11.

Второй вариант осуществления настоящего изобретения является основополагающим для составляющих элементов предпочтительного варианта осуществления настоящего изобретения, но характеризуется тем, что изменение рисунка и движения аватара выполняется в соответствии с состоянием холодильника.

На фиг.6 приведена блок-схема второго варианта осуществления настоящего изобретения.

С этой целью, как показано на фиг.6, второй вариант осуществления настоящего изобретения дополнительно содержит множество устройств 14 обнаружения для обнаружения состояния холодильника в дополнение к составляющим элементам предпочтительного варианта осуществления настоящего изобретения.

Устройства 14 обнаружения для обнаружения состояния холодильника содержат датчики обнаружения температур холодильной камеры и морозильной камеры, датчики обнаружения открывания и закрывания дверей, таких как дверь морозильной камеры, дверь холодильной камеры, дверь домашнего бара и т.п., и датчики обнаружения горизонтального состояния холодильника. Вышеупомянутые датчики обнаружения устанавливаются в соответствующих местах для выполнения своих соответствующих функций обнаружения, и устройства 14 обнаружения, содержащие датчики обнаружения, передают обнаруженные значения на управляющее устройство 18. В частности, датчики обнаружения горизонтального состояния холодильника устанавливаются, когда горизонтальное состояние холодильника способно влиять на управление холодильником и, в частности, на характеристики компрессора, измеряют градиент холодильника и передают его на управляющее устройство 18.

Здесь далее будет описана работа второго варианта осуществления настоящего изобретения.

Например, если условие по состоянию холодильника связывается с температурами в холодильной и морозильной камерах, управляющее устройство 18 может изменять текущий аватар на потеющий аватар, когда температура камеры, принятая от устройств 14 обнаружения, выше, чем заранее установленная температура, и изменять текущий аватар на аватар, дрожащий от холода, когда принятая температура камеры ниже, чем заранее определенная температура.

Кроме того, если условие по состоянию холодильника связывается с открыванием и закрыванием двери, управляющее устройство 18 принимает информацию об открывании и закрывании двери от устройств 14 обнаружения. Когда дверь открывается, управляющее устройство 18 изменяет текущий аватар на изображение открытой двери. Затем, когда дверь закрывается, управляющее устройство 18 мгновенно изменяет аватар с открытой двери на закрытую дверь и затем изменяет закрытую дверь снова на первоначальный аватар.

На этом этапе, если условие по состоянию холодильника связано с горизонтальным состоянием холодильника, управляющее устройство 18 принимает информацию о горизонтальном состоянии (то есть градиент) от устройств 14 обнаружения. Когда холодильник наклонен на заранее определенный или больший угол, управляющее устройство 18 изменяет текущий аватар на аватар с наклоненным телом. В это время управляющее устройство 18 может заставить индикаторное устройство 11 отображать принятую информацию о горизонтальном состоянии (то есть градиент) в форме букв.

Дополнительно, если условие по состоянию холодильника связано с рабочим состоянием компрессора, управляющее устройство 18 может изменять текущий аватар на аватар, дел
