Кондиционер потолочного типа (варианты) и его внутренний блок (варианты)

Кондиционер потолочного типа (варианты) и его внутренний блок (варианты)

Иллюстрации

Показать все

Реферат

Настоящее изобретение относится к кондиционеру потолочного типа.

Внутренний блок кондиционера потолочного типа имеет корпус в виде короба, с нижней стороны которого выполнена открытая область. Внутри корпус разделен на основное пространство и дополнительное пространство в результате размещения теплообменника внутреннего блока. Основное пространство ограничено верхней пластиной корпуса и теплообменником внутреннего блока, и внутренний воздух, который еще не подвергнут кондиционированию, забирается из помещения в основное пространство. Дополнительное пространство ограничено боковыми пластинами корпуса, верхней пластиной корпуса и теплообменником внутреннего блока, и подвергнутый кондиционированию воздух подается из основного пространства в дополнительное пространство. Для предотвращения возникновения конденсата из-за наличия подвергнутого кондиционированию воздуха на боковых пластинах и верхней пластине корпуса размещен теплоизоляционный материал, который предназначен для теплоизоляции дополнительного пространства и поверхность которого обращена к дополнительному и основному пространствам таким образом, чтобы закрывать всю поверхность боковых пластин и верхней пластины (например, см. документ JP-A-2004-84999).

В то же время, существует незначительный риск того, что, кроме как в дополнительном пространстве, конденсат возникнет в основном пространстве, такой конденсат может возникнуть, если высока влажность воздуха в пространстве под сводом помещения. Поэтому существует вариант, когда теплоизоляционный материал устанавливают снаружи корпуса на его внешней поверхности.

Если теплоизоляционный материал установлен снаружи корпуса на его внешней поверхности, то высота внутреннего блока увеличивается.

Кроме того, у внутреннего блока кондиционера потолочного типа порт нагнетания воздуха имеет вытянутую форму и проходит вдоль каждой стороны лицевой панели, при этом для регулирования направления нагнетания воздуха, подвергнутого теплообмену, внутри упомянутого порта предусмотрена заслонка. Эта заслонка проходит в продольном направлении порта нагнетания воздуха и закреплена таким образом, чтобы позволить ей поворачиваться относительно валов качания, созданных на обоих концах в продольном направлении. В центральной части заслонки предусмотрен регулирующий элемент, предназначенный для регулирования диапазона качания этой заслонки. Этот регулирующий элемент приводится в контакт с регулирующим элементом, размещенным на стороне основного тела, в момент начала работы, в результате чего задают начальную точку для диапазона качания заслонки (например, см. документ JP-А-2007-93041).

Однако заслонка имеет вытянутую форму и, кроме того, она представляет собой деталь из литого полимера, поэтому она может искривляться (деформироваться) в результате воздействия теплоты нагнетаемого воздуха или тому подобного. Когда заслонка искривляется, изменяется положение регулирующего элемента заслонки, а также положение контакта между регулирующим элементом заслонки и регулирующим элементом на стороне основного тела. Поэтому существует риск того, что сместится начальная точка диапазона качания этой заслонки.

Далее, известен кондиционер потолочного типа, в корпусе которого размещены воздухонагнетатель и теплообменник и лицевая панель которого расположена с нижней стороны корпуса (например, см. документ JP-А-2001-235174). Кондиционер этого типа имеет область временного крепления, предназначенную для временного крепления лицевой панели к корпусу для безопасности. Лицевая панель временно прикрепляется к области временного крепления, а затем эта панель неподвижно закрепляется на корпусе винтами.

В этом случае, например, с нижней стороны дренажного поддона расположены кронштейны для установки, и области временного крепления выполнены в этих кронштейнах. В результате возникают проблемы, связанные с усложнением конструкции, увеличением количества деталей и ростом стоимости производства.

Также известен кондиционер потолочного типа, основное тело которого подвешено к перекрытию посредством болтов подвешивания, лицевая панель прикреплена к нижней поверхности основного тела кондиционера, а на четырех углах тела этой лицевой панели расположены угловые панели, которые можно свободно снимать.

В этом типе кондиционера, например, если рабочий работает с болтами для подвешивания, чтобы отрегулировать высоту основного тела внутреннего блока или тому подобное, этот рабочий снимает угловую панель с тела лицевой панели для высвобождения открытой области, выполненной в теле панели, и просовывает руку или инструмент через эту открытую область или совершает подобные действия, чтобы получить доступ и работать с болтом подвешивания. При этом необходимо, чтобы угловая панель легко удалялась с тела лицевой панели во время работы, как описано выше, по соображениям быстроты выполнения операции.

Исходя из этого, предлагается кондиционер, в котором угловая панель снабжена постоянным магнитом, лицевая панель снабжена металлической пластиной, приводимой в контакт с этим постоянным магнитом, и легкость снятия угловой панели с лицевой панели повышается за счет использования силы притяжения, возникающей между постоянным магнитом и металлической пластиной (например, см. японский патент №3284755).

Однако для рассмотренного выше кондиционера из-за необходимости использования постоянного магнита и металлической пластины увеличивается стоимость производства, и, кроме того, также необходимо предусмотреть специальный механизм прикрепления постоянного магнита и металлической пластины к угловой панели и лицевой панели, в результате чего усложняется конструкция устройства.

Таким образом, задачей настоящего изобретения является создание внутреннего блока кондиционера потолочного типа, в котором теплоизоляция может быть обеспечена без увеличения высоты этого внутреннего блока.

Также, другой задачей настоящего изобретения является создание внутреннего блока кондиционера потолочного типа, в котором изменение диапазона качания заслонки может быть уменьшено даже при искривлении этой заслонки.

Кроме того, еще одной задачей настоящего изобретения является создание кондиционера потолочного типа, обеспечивающего простую схему временного крепления лицевой панели, в результате чего может быть уменьшено количество деталей и, таким образом, может быть снижена стоимость производства.

Кроме того, следующей задачей настоящего изобретения является создание кондиционера потолочного типа, стоимость которого может быть снижена и конструкция может быть упрощена с сохранением легкости снятия угловой панели с лицевой панели.

Согласно первому аспекту настоящего изобретения, чтобы выполнить указанные выше задачи, внутренний блок кондиционера потолочного типа, включающий в себя корпус в виде короба, имеющий верхнюю пластину, боковые пластины и открытую область, выполненную в нижней части этого корпуса, лицевую панель, установленную с возможностью снятия в открытой области корпуса, теплообменник внутреннего блока, за счет которого упомянутый корпус внутри разделен на основное пространство и дополнительное пространство, и воздухонагнетатель, прикрепленный к верхней пластине корпуса, с той стороны этой пластины, которая обращена в основное пространство, дополнительно содержит: теплоизоляционный материал основного пространства, размещенный на верхней пластине таким образом, что его поверхность обращена в основное пространство корпуса, и теплоизоляционный материал дополнительного пространства, размещенный на боковых пластинах таким образом, что его поверхность обращена в дополнительное пространство корпуса, причем теплоизоляционный материал основного пространства снабжен открытой областью, которая позволяет прикрепить воздухонагнетатель к верхней пластине.

Согласно такому выполнению, теплоизоляционный материал основного пространства может быть размещен на верхней пластине с той ее стороны, которая обращена в основное пространство корпуса (т.е. на внутренней поверхности верхней пластины), таким образом, чтобы не загораживать область крепления воздухонагнетателя.

При описанном выше выполнении теплоизоляционный материал основного пространства и теплоизоляционный материал дополнительного пространства могут быть изготовлены как единое целое. При таком выполнении теплоизоляционный материал изготавливают целиком, поэтому можно уменьшить количество деталей. Кроме того, также может быть уменьшено число этапов монтажа.

Далее, при описанном выше выполнении внутренняя поверхность теплоизоляционного материала основного пространства, которая обращена в сторону воздухонагнетателя, может быть выполнена плоской. При таком выполнении воздушному потоку, направляемому воздухонагнетателем, ничто не мешает, и воздух может протекать по прямой траектории.

При описанном выше выполнении на внутренней поверхности теплоизоляционного материала основного пространства может быть выполнен вырез, в котором проходят провода, эта поверхность может быть снабжена фиксатором проводов, предназначенным для закрепления проводов в вырезе и прикрепления теплоизоляционного материала основного пространства к верхней пластине корпуса. Согласно этому исполнению, провода могут быть надежно закреплены, и, кроме того, к верхней пластине может быть надежно прикреплен теплоизоляционный материал.

Согласно первому аспекту настоящего изобретения, теплоизоляционный материал основного пространства размещен на верхней пластине с той стороны, которая обращена к основному пространству корпуса, и в теплоизоляционном материале основного пространства выполнена открытая область, предназначенная для прикрепления воздухонагнетателя к верхней пластине. В результате теплоизоляционный материал основного пространства может быть прикреплен к верхней пластине, при этом не занимая зону монтажа воздухонагнетателя. Соответственно, нет необходимости смещать область монтажа воздухонагревателя на величину, соответствующую толщине теплоизоляционного материала основного пространства. Поэтому не требуется увеличивать высоту корпуса. В результате, по сравнению с ситуацией, когда теплоизоляционный материал размещен с внешней стороны верхней пластины, теплоизоляция может быть выполнена без увеличения общей высоты внутреннего блока.

Кроме того, теплоизоляционный материал основного пространства и теплоизоляционный материал дополнительного пространства изготовлены как единое целое, поэтому по сравнению с ситуацией, когда их закрепляют по отдельности, время закрепления может быть сокращено, а также может быть облегчена работа по закреплению. Кроме того, может быть уменьшено количество деталей, и в результате может быть уменьшено число этапов изготовления.

Далее, внутренняя поверхность теплоизоляционного материала основного пространства, которая обращена в сторону воздухонагнетателя, выполнена плоской, поэтому не возникает турбулентности даже в случае, когда поток воздуха, подаваемый от воздухонагнетателя, ударяется об эту внутреннюю поверхность. В дополнение к этому воздушный поток, подаваемый от воздухонагнетателя, может течь по прямой траектории, в результате чего можно уменьшить шум ветра (шум при протекании воздуха) и, как следствие, можно обеспечить шумоизоляцию.

Далее, на внутренней поверхности теплоизоляционного материала основного пространства выполнен вырез, в котором проходят провода воздухонагнетателя, и имеется фиксатор проводов, предназначенный для закрепления проводов в вырезе и прикрепления теплоизоляционного материала основного пространства к верхней пластине корпуса, что позволяет надежно закрепить провода воздухонагнетателя. В дополнение к этому, теплоизоляционный материал может быть надежно прикреплен к верхней пластине, и, как следствие, не возникает ненужный зазор между теплоизоляционным материалом и верхней пластиной.

Согласно второму варианту реализации настоящего изобретения, внутренний блок кондиционера потолочного типа, включающий в себя корпус в виде короба, имеющий верхнюю пластину, боковые пластины и открытую область, выполненную в нижней части этого корпуса, лицевую панель, установленную с возможностью снятия в открытой области корпуса, теплообменник внутреннего блока, за счет которого упомянутый корпус внутри разделен на основное пространство и дополнительное пространство, и воздухонагнетатель, прикрепленный к верхней пластине корпуса, с той стороны этой пластины, которая обращена в основное пространство, дополнительно содержит: порт нагнетания воздуха, выполненный вытянутой формы и проходящий вдоль боковой стороны лицевой панели; заслонку, которая проходит в продольном направлении порта нагнетания воздуха и имеет валы качания на обоих концах; и посадочное место, имеющее монтажное отверстие, в котором с возможностью качания устанавливают каждый из валов качания, и шаговый двигатель, предназначенный для приведения в действие вала качания заслонки, причем каждый из валов качания заслонки снабжен выступом, который выступает от внешней периферийной поверхности вала качания, и стенка монтажного отверстия, выполненного в посадочном месте, снабжена, по меньшей мере, одним вырезом зацепления, который контактирует с упомянутым выступом для регулирования диапазона качания заслонки.

Согласно описанному выше выполнению, диапазон качания заслонки можно регулировать в зависимости от положения монтажного отверстия.

При описанном выполнении стенка монтажного отверстия посадочного места может быть снабжена двумя вырезами зацепления, которые имеют взаимно симметричное расположение. При таком выполнении нет необходимости предусматривать несколько типов посадочных мест, соответствующих положению выреза зацепления.

Кроме того, монтажное отверстие может иметь цилиндрическую форму. При таком выполнении легко изготовить монтажное отверстие и вырез зацепления.

Согласно второму аспекту настоящего изобретения, вал качания заслонки снабжен выступом, который выступает от внешней периферийной поверхности этого вала, и стенка монтажного отверстия снабжена вырезом зацепления, предназначенным для регулирования диапазона качания заслонки за счет контакта с упомянутым выступом. В результате можно регулировать диапазон качания заслонки с использованием области монтажного отверстия, расположенной рядом с монтажной областью шагового двигателя. Поэтому даже при искривлении заслонки из-за воздействия теплоты нагнетаемого воздуха или тому подобного эта теплота не влияет на выступ, что позволяет предотвратить взаимное смещение выступа и выреза зацепления. В результате при кондиционировании воздух, подвергнутый теплообмену, может подаваться в желаемую зону.

Кроме того, вырезы зацепления выполнены в стенке монтажного отверстия симметричным образом. Поэтому даже при изменении ориентации заслонки при ее установке на посадочное место можно сделать так, чтобы выступ упирался в вырез зацепления. В результате нет необходимости предусматривать несколько типов посадочных мест, и детали могут быть унифицированы за счет использования одного посадочного места.

Далее, за счет использования монтажного отверстия цилиндрической формы можно легко изготовить это монтажное отверстие и вырезы зацепления, в результате чего можно снизить стоимость производства.

Согласно третьему аспекту настоящего изобретения, предлагается кондиционер потолочного типа, включающий в себя корпус в виде короба, имеющий верхнюю пластину, боковые пластины и открытую область, выполненную в нижней части этого корпуса, лицевую панель, установленную с возможностью снятия в открытой области корпуса, теплообменник внутреннего блока, за счет которого упомянутый корпус внутри разделен на основное пространство и дополнительное пространство, воздухонагнетатель, прикрепленный к верхней пластине корпуса с той стороны этой пластины, которая обращена в основное пространство, и кронштейны для подвешивания, которые выполнены на боковых пластинах корпуса и через которые вставляют болты подвешивания, опускающиеся от балок перекрытия, для подвешивания корпуса к перекрытию, отличающийся тем, что каждый из кронштейнов для подвешивания содержит первую часть, проходящую в корпусе, вторую часть, проходящую через отверстие, выполненное в корпусе, наружу корпуса, по существу, параллельно верхней пластине, и третью часть, которую зацепляют за нижний торец боковой пластины корпуса, для создания опоры для нижнего торца боковой пластины корпуса, и которая снабжена областью временного крепления, предназначенной для временного крепления лицевой панели к корпусу.

Согласно третьему аспекту настоящего изобретения, третья часть, входящая в состав кронштейна для подвешивания, снабжена областью временного крепления, предназначенной для временного крепления лицевой панели, в результате упрощается схема временного крепления лицевой панели и нет необходимости в наличии отдельной детали для временного крепления. Поэтому можно уменьшить количество деталей и, как следствие, снизить стоимость производства.

При описанном выше выполнении третья часть может быть снабжена областью окончательной фиксации, предназначенной для окончательной фиксации временно закрепленной панели на корпусе. Согласно такому выполнению, в упомянутой третьей части кронштейна для подвешивания предусмотрены область окончательной фиксации и область временного крепления, поэтому можно упростить схему фиксации лицевой панели. Кроме того, как область окончательной фиксации, так и область временного крепления выполнены в третьей части кронштейна для подвешивания. Поэтому после временного крепления лицевой панели можно непосредственно выполнить окончательную фиксацию этой панели к корпусу, например, без изменения положения лестницы-стремянки, на которой стоит рабочий, в результате чего можно усовершенствовать технологию монтажа.

Кроме того, область временного крепления может быть создана путем изгибания вверх концевого участка третьей части. Согласно такому выполнению, область временного крепления можно создать простым образом и можно упростить схему временного крепления лицевой панели.

При описанном выше выполнении лицевая панель может быть снабжена открытыми областями на четырех ее углах, которые соответствуют кронштейнам для подвешивания, причем эти открытые области лицевой панели закрыты угловыми панелями, и каждая из пары открытых областей, расположенных друг против друга по диагонали из числа открытых областей лицевой панели, может быть снабжена крюкообразным элементом, который зацепляют за область временного крепления. Согласно такому выполнению, при снятии угловой панели можно легко получить доступ к крюкообразному элементу, в результате чего можно легко зацепить крюкообразный элемент за область временного крепления/снять крюкообразный элемент с этой области временного крепления. Кроме того, крюкообразный элемент предусмотрен для каждой из расположенных друг против друга по диагонали открытых областей лицевой панели, поэтому в случае внутреннего блока миникассетного типа, имеющего небольшие габариты в горизонтальной плоскости, рабочий может в одиночку легко установить/снять лицевую панель.

Согласно третьему аспекту настоящего изобретения, третья часть, входящая в состав кронштейна для подвешивания, снабжена областью временного крепления, предназначенной для временного крепления лицевой панели, в результате чего упрощается схема временного крепления лицевой панели и, таким образом, нет необходимости в наличии отдельной детали для временного крепления. Соответственно, можно уменьшить количество деталей, а также снизить стоимость производства.

Согласно четвертому аспекту настоящего изобретения, предлагается кондиционер потолочного типа, включающий в себя корпус в виде короба, имеющий верхнюю пластину, боковые пластины и открытую область, выполненную в нижней части этого корпуса, лицевую панель, установленную с возможностью снятия в открытой области корпуса, теплообменник внутреннего блока, за счет которого упомянутый корпус внутри разделен на основное пространство и дополнительное пространство, воздухонагнетатель, прикрепленный к верхней пластине корпуса с той стороны этой пластины, которая обращена в основное пространство, и угловую панель, установленную с возможностью снятия в каждой из четырех угловых областей тела лицевой панели, отличающийся тем, что угловая панель снабжена лапкой зацепления, выполненной с возможностью зацепления в отверстии зацепления, созданном в каждой из четырех угловых областей тела лицевой панели, и крепежную ножку, которая создана в одной угловой области угловой панели таким образом, что она проходит к посадочной части, выполненной на внутренней угловой стенке тела лицевой панели, и закреплена в этой посадочной части при установке угловой панели на теле лицевой панели.

При описанном выше выполнении крепежная ножка может быть выполнена из упругого материала и снабжена выступом, выполненным с возможностью зацепления в отверстии зацепления, созданном на внутренней угловой стенке.

При описанном выше выполнении на концевом участке крепежной ножки может быть создана площадка, проходящая над посадочной частью, когда угловая панель установлена на тело лицевой панели.

Согласно четвертому аспекту настоящего изобретения, угловую панель перемещают с усилием в направлении перекрытия к тому месту тела лицевой панели, где эта угловая панель должна быть закреплена, лапку зацепления на угловой панели вводят в отверстие зацепления, созданное в теле лицевой панели, и выступ крепежной ножки угловой панели располагают в отверстии зацепления во внутренней угловой стенке тела лицевой панели, что позволяет с легкостью закрепить угловую панель на теле лицевой панели. Кроме того, при упругом деформировании крепежной ножки для ослабления зацепления между выступом и отверстием зацепления можно легко снять угловую панель с тела лицевой панели. В результате можно облегчить установку/снятие без использования какого-либо специального элемента, например постоянного магнита, пластины или тому подобного, можно уменьшить стоимость и упростить конструкцию устройства.

Сущность изобретения поясняется на чертежах, где:

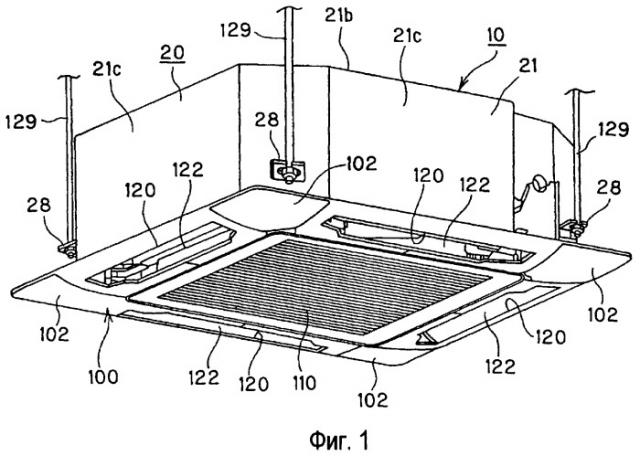

Фиг.1 - схематичный вид внутреннего блока кондиционера потолочного типа, соответствующего настоящему изобретению, если смотреть под углом с нижней стороны;

Фиг.2 - вид сбоку в разрезе внутреннего блока, показанного на Фиг.1;

Фиг.3 - вид в плане, иллюстрирующий расположение теплоизоляционного материала и двигателя вентилятора при их монтаже в корпусе;

Фиг.4 - общий вид, соответствующий Фиг.3, если смотреть под углом сверху;

Фиг.5 - вид сбоку в разрезе, соответствующий Фиг.3;

Фиг.6 - общий вид, иллюстрирующий теплоизоляционный материал как единое целое, если смотреть под углом сверху;

Фиг.7 - общий вид, иллюстрирующий двигатель вентилятора в сборе;

Фиг.8 - вид сбоку резинового амортизатора, прикрепленного к основанию двигателя вентилятора;

Фиг.9 - общий вид в увеличенном масштабе порта нагнетания воздуха, созданного в лицевой панели, а также заслонки в кондиционере потолочного типа;

Фиг.10 - схематично показанное изображение в увеличенном масштабе опорной части заслонки, показанной на Фиг.9;

Фиг.11 - вид в плане, иллюстрирующий расположение шагового двигателя при монтаже на посадочном месте;

Фиг.12 - общий вид посадочного места для шагового двигателя;

Фиг.13 - общий вид заслонки как одной детали;

Фиг.14 - общий вид корпуса с установленными на нем кронштейнами для подвешивания;

Фиг.15 - схема операции установки кронштейнов для подвешивания на корпусе;

Фиг.16 - общий вид, иллюстрирующий лицевую панель, с которой снята угловая панель;

Фиг.17 - схема операции монтажа лицевой панели;

Фиг.18 - схема размещения кондиционера потолочного типа в подвесном потолке с ячеистой структурой, если смотреть на кондиционер со стороны помещения;

Фиг.19 - общий вид кондиционера с нижней его стороны;

Фиг.20 - вид кондиционера в продольном разрезе;

Фиг.21 - вид одной из угловых областей тела лицевой панели, если смотреть со стороны помещения;

Фиг.22 - общий вид угловой панели с обратной ее стороны;

Фиг.23 - схема, иллюстрирующая момент перед прикреплением угловой панели к телу лицевой панели; и

Фиг.24 - схема, иллюстрирующая момент после прикрепления угловой панели к телу лицевой панели.

Далее со ссылкой на сопровождающие чертежи будут описаны предпочтительные варианты реализации настоящего изобретения.

Первый вариант

Ниже со ссылкой на сопровождающие чертежи будет описан первый вариант реализации настоящего изобретения. На Фиг.1 представлен общий вид внутреннего блока 10 кондиционера потолочного типа, если смотреть со стороны нижней поверхности, а Фиг.2 представляет собой вид в продольном разрезе основного тела 20 внутреннего блока. В этом варианте реализации настоящего изобретения в качестве примера внутреннего блока 10 будет описан внутренний блок кассетного типа с подачей воздуха в четырех направлениях и миникассетного типа с габаритами в горизонтальной плоскости 600 мм × 600 мм. Однако настоящее изобретение не ограничивается указанным выше типом и может быть применено для внутреннего блока с двумя направлениями подачи воздуха или с четырьмя направлениями подачи воздуха, имеющего обычные габариты в горизонтальной плоскости.

Как показано на Фиг.1, внутренний блок 10 кондиционера имеет основное тело 20, которое устанавливают в монтажное отверстие, выполненное в ячейке подвесного потолка, со стороны помещения, и лицевую панель 100, прикрепленную к основному телу 20 внутреннего блока с нижней стороны.

Основное тело 20 внутреннего блока имеет корпус 21, формирующий внешние очертания (габариты в горизонтальной плоскости) этого основного тела. Корпус выполнен в виде короба и содержит нижнюю открытую область 21а, которая представляет собой полностью открытый участок с нижней стороны, а также верхнюю пластину 21b и боковые пластины 21с. Верхняя пластина 21b и боковые пластины 21с изготовлены в результате обработки листового металла. Нижняя открытая область 21а закрыта лицевой панелью 100, которая описана выше.

Как показано на Фиг.1, в четырех угловых областях на внешних поверхностях боковых пластин 21с корпуса 21 расположены кронштейны 28 для подвешивания, предназначенные для подвешивания основного тела 20 внутреннего блока. Кронштейны 28 для подвешивания закреплены на болтах 129 для подвешивания, опускающихся от перекрытия, в результате чего основное тело 20 внутреннего блока подвешивают к перекрытию. Кроме того, основное тело 20 внутреннего блока может быть прикреплено к удерживающим рейкам, формирующим ячеистую структуру поверхности подвесного потолка.

Лицевая панель 100 имеет порт 110 всасывания воздуха, предназначенный для забора внутреннего воздуха в центральную часть лицевой панели, четыре порта 120 нагнетания воздуха, которые имеют вытянутую форму, расположены вдоль боковых сторон лицевой панели 100 вокруг порта 110 всасывания воздуха и нагнетают воздух, подвергнутый теплообмену, и угловые панели 102, образующие четыре угловых области лицевой панели 100. Каждый из портов 120 нагнетания воздуха снабжен заслонкой 122, предназначенной для регулирования направления нагнетания воздуха. Угловые панели 102 выполнены такой конструкции, которая позволяет устанавливать их с возможностью снятия с нижней стороны лицевой панели 100, и такого размера, чтобы рабочий-установщик мог рукой дотянуться до области установки кронштейнов 28 для подвешивания на болтах 129 для подвешивания, когда угловая панель 102 снята.

На всей внутренней поверхности верхней пластины 21b и боковых пластин 21с корпуса 21 установлен теплоизоляционный материал 22, изготовленный из пенополистирола (подробно описан далее), и основное тело 20 внутреннего блока имеет такую схему теплоизоляции, которая обеспечивает незначительный теплоперенос между внутренним пространством корпуса и внешней средой снаружи этого корпуса.

В корпусе 21 установлен теплообменник 24 внутреннего блока, каркас которого в плане имеет, по существу, прямоугольную форму. Верхняя торцевая часть теплообменника 24 внутреннего блока закреплена таким образом, что между этой торцевой частью и теплоизоляционным материалом 22, как показано на Фиг.2, не возникает зазора. Нижняя торцевая часть теплообменника 24 внутреннего блока закреплена таким образом, что между этой торцевой частью и дренажным поддоном 25, предназначенным для приема сливаемой воды, образующейся в процессе теплообмена, не возникает зазора.

Соответственно, теплообменник 24 внутреннего блока секционирует внутреннее пространство на основное пространство S1 (центральная область корпуса 21, если смотреть в горизонтальной плоскости) и дополнительное пространство S2 (периферийная область со стороны боковых пластин корпуса 21, если смотреть в горизонтальной плоскости).

Основное пространство S1 ограничено верхней пластиной 21b корпуса 21 и теплообменником 24 внутреннего блока, и в этом пространстве расположен воздухонагнетатель 23. Воздухонагнетатель 23 содержит двигатель 23а вентилятора, прикрепленный к верхней пластине 21b корпуса 21 подходящими средствами, и вентилятор 23b, установленный на поворотном вале двигателя вентилятора. Соответственно, при вращении вала вентилятора 23b воздух всасывается в направлении поворотного вала (в направлении Т1 на Фиг.2) через порт 110 всасывания воздуха и нагнетается в периферийную область (в направлении к теплообменнику 24 внутреннего блока, в направлении Т2 на Фиг.2).

Кроме того, между портом 110 всасывания воздуха на лицевой панели 100 и воздухонагнетателем 23 расположен колоколообразный раструб 26, выполненный таким образом, чтобы он сужался как конус к воздухонагнетателю 23. Сбоку от колоколообразного раструба 26 со стороны его внешней периферийной поверхности расположен блок 27 электрики. В блоке 27 электрики размещены электрические схемы управления, предназначенные для управления электрическими устройствами, такими как воздухонагнетатель 23 и т.д.

Дополнительное пространство S2 ограничено боковыми пластинами 21с и верхней пластиной 21b корпуса 21, а также теплообменником 24 внутреннего блока, и воздух, подаваемый из основного пространства S1, подвергается теплообмену посредством теплообменника 24 внутреннего блока и затем направляется в это дополнительное пространство S2.

На Фиг.3 представлен вид снизу, иллюстрирующий расположение теплоизоляционного материала 22, двигателя 23а вентилятора, входящего в состав воздухонагнетателя 23, и узла 29 дренажного насоса, предназначенного для откачивания сливаемой воды, находящейся в дренажном поддоне 25, при их монтаже в корпусе 21. На Фиг.4 представлен общий вид, полученный из Фиг.3, если смотреть под углом сверху, а на Фиг.5 представлен вид сбоку в разрезе, соответствующий Фиг.3. На Фиг.6 представлен общий вид, иллюстрирующий теплоизоляционный материал как единое целое, если смотреть под углом сверху. На Фиг.3-6 основное тело 20 внутреннего блока показано в перевернутом состоянии (нижняя открытая область 21а расположена сверху), именно в этом положении происходит изготовление основного тела 20 внутреннего блока.

Как показано на Фиг.2 и 6, теплоизоляционный материал 22 состоит из основного теплоизоляционного материала 22а, поверхность которого обращена в основное пространство S1, и дополнительного теплоизоляционного материала 22b, установленного таким образом, что его поверхность обращена в дополнительное пространство S2. Основной теплоизоляционный материал 22а и дополнительный теплоизоляционный материал 22b изготовлены как единое целое из пенополистирола. Основной теплоизоляционный материал 22а используют для создания препятствия теплопереносу между воздухом, находящимся выше верхней пластины 21b под сводом помещения, и внутренним воздухом, забираемым в основное пространство. Кроме того, дополнительный теплоизоляционный материал 22b используют для создания препятствия теплопереносу между воздухом, находящимся под сводом помещения, и воздухом, подвергнутым теплообмену при помощи теплообменника 24 внутреннего блока.

На внутренней поверхности Q основного теплоизоляционного материала 22а создана канавка 31, которая выполнена таким образом, чтобы она проходила с внешней стороны от двигателя 23а вентилятора, как показано на Фиг.3-6. Теплообменник 24 внутреннего блока изготовлен таким образом, чтобы его верхняя торцевая часть соответствовала по форме поверхности дна канавки 31 и чтобы эта верхняя торцевая часть теплообменника 24 внутреннего блока и канавка 31 приводились во взаимный контакт без зазора между ними.

Как показано на Фиг.6, на внутренней поверхности Q основного теплоизоляционного материала 22а создана углубленная площадка R, на которой закрепляют двигатель 23а вентилятора. Эта углубленная площадка R находится ниже относительно оставшейся части внутренней поверхности Q на расстоянии, соответствующем одному перепаду уровня по вертикали, и выполнена таким образом, чтобы двигатель 23а вентилятора находился на той же высоте, что и в обычном кондиционере. Как показано на Фиг.6, три отверстия 32 созданы в соответствии с положениями монтажных областей 40 двигателя 23а вентилятора. Отверстия 32 выполнены таким образом, чтобы они проходили насквозь от внутренней поверхности Q до поверхности обратной стороны.

Как показано на Фиг.7, двигатель 23а вентилятора, расположенный на углубленной площадке R, имеет три монтажных области 40, в каждой из которых закрепляют резиновый амортизатор 41. Если говорить более подробно, резиновый амортизатор 41 выполнен, по существу, цилиндрической формы, и в центральной (в направлении по высоте) части этого амортизатора создана суженая часть 42, как показано на Фиг.8. Эту суженую часть 42 закрепляют в выемке 43, созданной в монтажной области 40, таким образом, чтобы зажать монтажную область 40 по толщине, как показано на Фиг.7. Кроме того, резиновый амортизатор 41 изготовлен таким образом, чтобы верхняя часть 42а и нижняя часть 42b имели отличающийся диаметр вплоть до суженой части 42.

Диаметр нижней части 42b задают таким образом, чтобы он был, по существу, равен диаметру отверстия 32 в основном теплоизоляционном материале 22а, в результате чего нижняя часть 42b входит в отверстие 32 без зазора. При сборке двигателя 23а вентилятора и верхней пластины 21b посредством болтов 44 двигатель 23а вентилятора неподвижно закрепляют на верхней пластине 21b. Резиновый амортизатор 41 обеспечивает поглощение вибрации двигателя 23а вентилятора, возникающей при вращении этого двигателя.

Как показано на Фиг.6, на внутренней поверхности Q основного теплоизоляционного материала 22а создан вырез 51, в котором размещают провода 50, проходящие от двигателя 23а вентилятора. Провода 50 соединены с блоком 27 электрики и подают питание на двигатель 23а вентилятора. Фиксатор 52 проводов закреплен относительно выреза 51 таким образом, чтобы закрывать этот вырез. Как показано на Фиг.3, фиксатор 52 проводов прикреплен к верхней пластине 21b посредством винтов 53 или тому подобного. Фиксатор 52 проводов закреплен на верхней пластине 21b, в результате чего он обеспечивает прижатие основного теплоизоляционного материала 22а к верхней пластине 21b без зазора между ними.

Внутренняя поверхность Q основного теплоизоляционного материала 22а образована плоской поверхностью без перепадов уровня. При закреплении фиксатора 52 проводов поверхность этого фиксатора 52 и внутренняя поверхность Q находятся, по существу, в одной плоскости.

То есть внутренняя поверхность Q расположена таким образом, что она обращена к воздухонагнетателю 23, и воздух, подаваемый из этого воздухонагнетателя 23, ударяется о внутреннюю поверхность Q. В результате воздух не ударяет в перепад уровней или разноуровневую зону и поэтому не возникает турбулентного потока воздуха. Кроме того, воздух ударяется о внутреннюю поверхность Q, и плоская поверхность обеспечивае
