Реферат

Настоящая заявка испрашивает приоритет заявки на патент Кореи № 10-2006-0006938, поданной 23 января 2006 г., заявки на патент Кореи № 10-2006-0006939, поданной 23 января 2006 г., заявки на патент Кореи № 10-2006-0026606, поданной 23 марта 2006 г., заявки на патент Кореи № 10-2006-0079912, поданной 23 августа 2006 г., и заявки на патент Кореи № 10-2006-0079914, поданной 23 августа 2006 г., которые, тем самым, включены по ссылке так, как будто полностью сформулированы здесь.

Область техники

Настоящее изобретение относится к устройству передачи/приема радиочастотного (РЧ) сигнала и способу передачи/приема радиочастотного сигнала и, более конкретно, к устройству передачи/приема радиочастотного (РЧ) сигнала, которое имеет простую структуру и превосходные характеристики передачи/приема сигнала, и способу передачи/приема радиочастотного сигнала с использованием этого устройства.

Предшествующий уровень техники

В настоящее время в мобильном телефоне применяются различные схемы беспроводной связи, например схемы беспроводной связи типа глобальной системы для мобильной связи (GSM), множественный доступ с кодовым разделением каналов (CDMA) и широкополосный множественный доступ с кодовым разделением каналов (WCDMA), схемы беспроводной связи типа беспроводной локальной сети (WLAN) и глобального взаимодействия для микроволнового доступа (стандарта Wimax), схемы беспроводной связи, такие как ультраширокополосные (UWB) и BLUETOOTH, схемы беспроводной связи, основанные на системе глобального определения местоположения (GPS) и т.д. В результате налицо имеется увеличивающийся спрос на микросхемы беспроводной передачи/приема, способные обрабатывать различные схемы связи, которые являются малыми по размеру, превосходными по эффективности приема и с малой потребляемой мощностью. Кроме того, предоставление многих услуг беспроводной связи включает в себя увеличивающийся спрос на микросхему беспроводной передачи/приема, которая преодолевает помехи от внешних сигналов и является стабильной в беспроводных средах.

Фиг.1 иллюстрирует пример устройства передачи/приема радиочастотного сигнала. Как показано на этом чертеже, обычное устройство для передачи и приема радиочастотного (РЧ) сигнала содержит антенный РЧ переключатель 10, соединенный с антенной, процессор 20 сигнала приема и процессор 30 сигнала передачи, подсоединенные обычно к антенному РЧ переключателю 10, и синтезатор 40 частот и модем 50, обычно подсоединенный к процессору 20 сигнала приема и процессору 30 сигнала передачи. Функционирование обычного устройства передачи/приема радиочастотного сигнала описано ниже со ссылками на фиг.1.

Антенный РЧ переключатель 10 передает или принимает РЧ сигнал так, что он передается с малыми потерями между антенной и процессором 20 сигнала приема или между процессором 30 сигнала передачи и антенной.

Антенный РЧ переключатель 10 включает в себя полосовой фильтр диапазона приема РЧ и полосовой фильтр диапазона передачи РЧ. Полосовой фильтр диапазона приема РЧ имеет один вывод, подключенный к антенне, и другой вывод, соединенный с процессором 20 сигнала приема, и полосовой фильтр диапазона передачи РЧ имеет один вывод, подключенный к процессору 30 сигнала передачи, и другой вывод, соединенный с антенной. РЧ сигнал, прошедший через антенну и процессор 20 сигнала приема, и РЧ сигнал, прошедший через процессор 30 сигнала передачи, могут быть разделены друг от друга до очень высокой степени разделения частот на основании характеристик полосовых фильтров, включенных в антенный РЧ переключатель 10.

Соответственно, антенный РЧ переключатель 10 разделяет РЧ сигнал, который должен быть подан на процессор 20 сигнала приема, и РЧ сигнал, выданный из процессора 30 сигнала передачи друг от друга, так чтобы устройство передачи/приема РЧ сигнала могло передавать и принимать РЧ сигналы в одно и то же время.

Антенный РЧ переключатель 10 может содержать фильтр с пленочным объемным акустическим резонатором (FBAR), фильтр объемной акустической волны (BAW), диэлектрический фильтр, LC фильтр с сосредоточенными параметрами, фильтр из спеченной при низкой температуре керамики (LTCC), или подобные.

Процессор 20 сигнала приема усиливает сигнал, принятый через антенну и антенный РЧ переключатель 10, выполняет преобразование частоты, фильтрацию канала и управление с переменным коэффициентом усиления по отношению к усиленному сигналу и выдает результирующий сигнал на модем 50.

С этой целью процессор 20 сигнала приема включает в себя малошумящий усилитель 21, первый смеситель 22, первый фильтр 23 и первый усилитель 24 с регулируемым коэффициентом усиления (УРУ, VGA).

Малошумящий усилитель 21 усиливает принятый сигнал, и первый смеситель 22 преобразует с понижением частоты частоту РЧ сигнала от малошумящего усилителя 21, используя колебательный сигнал из синтезатора 40 частот.

Первый фильтр 23 выполняет фильтрацию выходного сигнала из первого смесителя 22 в диапазоне промежуточной частоты (ПЧ) или основной полосы частот (модулирующего сигнала), а первый УРУ 24 выполняет усиление с регулируемым коэффициентом усиления в отношении сигнала диапазона ПЧ или диапазона основной полосы частот из первого фильтра 23 и выдает результирующий сигнал на модем 50.

Чтобы передать сигнал, принятый от модема 50, процессор 30 сигнала передачи выполняет усиление с регулируемым коэффициентом усиления, фильтрацию канала, преобразование частоты и усиление мощности в отношении принятого сигнала и выдает результирующий сигнал на антенный РЧ переключатель 10. Для этого процессор 30 сигнала передачи включает в себя второй УРУ 34, второй фильтр 33, второй смеситель 32 и усилитель мощности (УМ, PA) 31.

Второй УРУ 34 выполняет усиление с регулируемым коэффициентом усиления в отношении принятого сигнала, и второй фильтр 33 фильтрует выходной сигнал из второго УРУ 34 в диапазоне ПЧ или диапазоне основной полосы частот. Второй смеситель 32 преобразует с повышением частоты частоту выходного сигнала из второго фильтра 33, и УМ 31 усиливает сигнал с преобразованной частотой и выдает усиленный сигнал на антенный РЧ переключатель 10.

Синтезатор 40 частот подает колебательный сигнал к каждому из первого смесителя 22 и второго смесителя 32. С этой целью синтезатор 40 частот включает в себя схему 41 фазовой автоподстройки частоты ФАПЧ (PLL) и гетеродин 42.

Схема ФАПЧ 41 определяет некоторую фазу, и гетеродин 42 выдает колебательный сигнал, имеющий частоту, основанную на определенной фазе, к каждому из первого смесителя 22 и второго смесителя 32. На следующих чертежах, включая фиг.1, "РЧ" означает сигнал диапазона РЧ, "ПЧ" означает сигнал диапазона ПЧ, и "BB" означает сигнал основной полосы частот (ОПЧ) (модулирующий сигнал).

Фиг.2 иллюстрирует другой пример обычного устройства передачи/приема РЧ сигнала, использующего РЧ коммутатор. Устройство передачи/приема РЧ сигнала согласно фиг.2 содержит РЧ фильтр 5, коммутатор 15, процессор 20 сигнала приема, процессор 30 сигнала передачи, синтезатор 40 частот и модем 50.

Функционирование процессора 20 сигнала приема, процессора 30 сигнала передачи, синтезатора 40 частот и модема 50 аналогичны тому, что описано выше со ссылками на фиг.1.

В примере согласно фиг.2 РЧ фильтр 5 фильтрует сигналы РЧ диапазона, которые должны быть переданы и приняты. Коммутатор 15 передает РЧ сигнал от РЧ фильтра 5 на процессор 20 сигнала приема или РЧ сигнал от процессора 30 сигнала передачи на РЧ фильтр 5.

Коммутатор 15 может быть реализован как РЧ коммутатор, который содержит полевой транзистор (FET), регулируемый резистивный диод или подобные.

Соответственно, в примере на фиг.2 сигналы диапазона РЧ могут быть обработаны в полудуплексном режиме посредством переключения коммутатора 15.

Схема связи, которая выполняет передачу и прием одновременно, используя антенный РЧ переключатель, как на фиг.1, обычно называется дуплексной схемой, а схема связи, которая выполняет любую одну из (операций) передачи и приема в один момент времени с использованием коммутатора, как показано на фиг.2, обычно называется полудуплексной схемой (передачи).

Однако обычное устройство передачи/приема РЧ сигнала согласно примеру на фиг.1 или фиг.2 обрабатывает сигналы диапазона РЧ, которые должны быть переданы и приняты, дуплексным способом, используя антенный РЧ переключатель или коммутатор РЧ, возможно вызывая следующие проблемы.

Когда сигналы диапазона РЧ обрабатываются дуплексным образом, используя антенный РЧ переключатель или коммутатор РЧ, они могут испытывать потери, приводящие к ухудшению чувствительности приема. Для компенсации таких потерь сигнала необходимо повысить мощность сигнала, что приводит к увеличению потребляемой мощности.

Далее, обычное устройство передачи/приема РЧ сигнала, как в примере согласно фиг.1 или фиг.2, должно иметь объемный и дорогостоящий антенный РЧ переключатель или коммутатор РЧ отдельно от микросхемы передачи/приема РЧ сигнала. Кроме того, требуются высокопроизводительные сложные РЧ схемы в процессоре сигнала приема и процессоре сигнала передачи, таким образом вызывая трудности проектирования схем процессора сигнала приема и процессора сигнала передачи и увеличивая размер устройства передачи/приема РЧ сигнала. Кроме того, процессор сигнала передачи и процессор сигнала приема нужно также обеспечивать отдельно, таким образом увеличивая объем устройства передачи/приема РЧ сигнала и делая его конструкцию сложной.

Кроме того, взаимные помехи сигналов могут иметь место между схемами РЧ в микросхеме обычного устройства передачи/приема РЧ сигнала, приводя к ухудшению общей эффективности схемы устройства.

Сущность изобретения

Соответственно, настоящее изобретение посвящено устройству передачи/приема РЧ сигнала и способу передачи/приема РЧ сигнала, которые по существу устраняют одну или более проблем, возникших вследствие ограничений и недостатков уровня техники.

Задачей настоящего изобретения является обеспечение устройства передачи/приема РЧ сигнала, которое является простым по конструкции и способно уменьшить помехи между сигналами, и способа передачи/приема РЧ сигнала с его использованием.

Другой задачей настоящего изобретения является обеспечение устройства передачи/приема РЧ сигнала, которое может иметь уменьшенные размеры микросхемы и потреблять малую выходную мощность, и способа передачи/приема РЧ сигнала с его использованием.

Другой задачей настоящего изобретения является создание устройства передачи/приема РЧ сигнала, которое имеет превосходные характеристики беспроводной связи и применимо к различным системам беспроводной связи, и способа передачи/приема РЧ сигнала с его использованием.

Еще одной задачей настоящего изобретения является создание устройства передачи/приема РЧ сигнала, которое может обрабатывать сигналы основной полосы частот или сигналы диапазона ПЧ в дуплексном режиме, чтобы передавать и принимать РЧ сигналы, и способа передачи/приема РЧ сигнала с его использованием.

Дополнительные преимущества, задачи и признаки изобретения сформулированы частично в описании, которое приведено ниже, и частично станут очевидными специалистам в данной области техники после его проверки или последующей реализации изобретения на практике. Эти задачи и другие преимущества изобретения могут быть реализованы и получены с помощью конструкции, подробно указанной в письменном описании и формуле изобретения, а также из прилагаемых чертежей.

Чтобы решить эти задачи и достичь других преимуществ и в соответствии с задачей изобретения, которое воплощено и подробно описано ниже, устройство передачи/приема радиочастотного (РЧ) сигнала включает в себя синтезатор частот для выдачи колебательного сигнала с некоторой частотой, передатчик сигнала для выдачи сигнала первого диапазона частот, включенного в любой один из диапазона основной полосы частот и диапазона промежуточной частоты (ПЧ), приемник сигнала для приема сигнала второго диапазона частот, включенного в любой один из диапазона основной полосы частот и диапазона ПЧ и отделенного от первого диапазона частот, и двунаправленный смеситель для преобразования сигнала первого диапазона частот, выданного из передатчика сигнала, в сигнал диапазона РЧ и, в то же самое время, сигнала приема диапазона РЧ в сигнал второго диапазона частот, используя колебательный сигнал, выданный из синтезатора частот.

Передатчик сигнала может включать в себя по меньшей мере один из первого передатчика сигнала, который передает синфазный сигнал первого диапазона частот, и второго передатчика сигнала, который передает квадратурный сигнал первого диапазона частот.

Приемник сигнала может включать в себя по меньшей мере один из первого приемника сигнала, который принимает синфазный сигнал второго диапазона частот, и второго приемника сигнала, который принимает квадратурный сигнал второго диапазона частот.

Устройство передачи/приема РЧ сигнала может дополнительно включать в себя РЧ фильтр для фильтрации сигналов диапазона РЧ. Двунаправленный смеситель может быть двойным балансным смесителем.

В другом аспекте настоящего изобретения устройство передачи/приема РЧ сигнала включает в себя синтезатор частот для выдачи колебательного сигнала некоторой частоты, передатчик сигнала для выдачи сигнала первого диапазона частот, включенного в любой один из диапазона основной полосы частот и диапазона ПЧ, приемник сигнала для приема сигнала второго диапазона частот, включенного в любой один из диапазона основной полосы частот и диапазона ПЧ, двунаправленный смеситель для преобразования сигнала первого диапазона частот, выданного из передатчика сигнала, в сигнал диапазона РЧ и сигнала приема диапазона РЧ в сигнал второго диапазона частот, используя колебательный сигнал, выданный из синтезатора частот, и коммутатор для выполнения операции переключения, чтобы передать сигнал первого диапазона частот, выданный из передатчика сигнала, к двунаправленному смесителю или сигнал второго диапазона частот, преобразованный двунаправленным смесителем, на приемник сигнала.

Передатчик сигнала может включать в себя по меньшей мере один из первого передатчика сигнала, который передает синфазный сигнал первого диапазона частот, и второго передатчика сигнала, который передает квадратурный сигнал первого диапазона частот.

Приемник сигнала может включать в себя по меньшей мере один из первого приемника сигнала, который принимает синфазный сигнал второго диапазона частот, и второго приемника сигнала, который принимает квадратурный сигнал второго диапазона частот.

Устройство передачи/приема РЧ сигнала может дополнительно включать в себя РЧ фильтр для фильтрации сигналов диапазона РЧ. Двунаправленный смеситель может быть двойным балансным смесителем.

Устройство передачи/приема РЧ сигнала может включать в себя синтезатор частот для выдачи колебательного сигнала некоторой частоты, передатчик сигнала для выдачи сигнала первого диапазона частот, приемник сигнала для приема сигнала второго диапазона частот, отделенного от первого диапазона частот, и двунаправленный смеситель для преобразования сигнала первого диапазона частот, выданного из передатчика сигнала, в сигнал диапазона РЧ и, в то же самое время, сигнала приема диапазона РЧ в сигнал второго диапазона частот, используя колебательный сигнал, выданный из синтезатора частот.

Приемник сигнала может включать в себя фильтр нижних частот для пропускания только частот второго диапазона, включенного в диапазон основной полосы частот, и передатчик сигнала содержит полосовой фильтр для пропускания только частот первого диапазона, включенного в диапазон ПЧ.

Приемник сигнала может включать в себя фильтр нижних частот для пропускания только частот второго диапазона, включенного в диапазон основной полосы частот, и передатчик сигнала содержит фильтр верхних частот для пропускания только частот первого диапазона, включенного в диапазон ПЧ.

Приемник сигнала может включать в себя полосовой фильтр для пропускания только частот второго диапазона, включенного в диапазон ПЧ, и передатчик сигнала содержит фильтр нижних частот для пропускания только частот первого диапазона, включенного в диапазон основной полосы частот.

Приемник сигнала может включать в себя первый полосовой фильтр для пропускания только частот второго диапазона, включенного в диапазон ПЧ, и передатчик сигнала содержит второй полосовой фильтр для пропускания только частот первого диапазона, включенного в диапазон ПЧ.

Приемник сигнала может включать в себя полосовой фильтр для пропускания только частот второго диапазона, включенного в диапазон ПЧ, и передатчик сигнала содержит фильтр верхних частот для пропускания только частот первого диапазона, включенного в диапазон ПЧ.

Приемник сигнала может включать в себя фильтр верхних частот для пропускания только частот второго диапазона, включенного в диапазон ПЧ, и передатчик сигнала содержит фильтр нижних частот для пропускания только частот первого диапазона, включенного в диапазон основной полосы частот.

Приемник сигнала может включать в себя фильтр верхних частот для пропускания только частот второго диапазона, включенного в диапазон ПЧ, и передатчик сигнала содержит полосовой фильтр для пропускания только частот первого диапазона, включенного в диапазон ПЧ.

Поэтому сигнал передачи и сигнал приема могут быть отделены друг от друга посредством фильтрации, когда сигналы передаются и принимаются, используя диапазон основной полосы частот (модулирующего сигнала) и диапазон ПЧ.

В другом аспекте настоящего изобретения устройство передачи/приема РЧ сигнала включает в себя синтезатор частот для выдачи колебательного сигнала некоторой частоты, передатчик сигнала для модуляции и выдачи сигнала диапазона частот, включенного в любой из диапазона основной полосы частот и диапазона ПЧ, приемник сигнала для приема сигнала диапазона частот, включенного в любой из диапазона основной полосы частот и диапазона ПЧ, двунаправленный смеситель для преобразования сигнала диапазона частот, выданного из передатчика сигнала, в сигнал диапазона РЧ и, в то же время, сигнала приема диапазона РЧ в сигнал диапазона частот, принятого приемником сигнала, используя колебательный сигнал, выданный из синтезатора частот, и коммутатор для выполнения операции переключения, чтобы передать сигнал диапазона частот, выданный из передатчика сигнала, к двунаправленному смесителю, или сигнал диапазона частот, преобразованный двунаправленным смесителем, к приемнику сигнала.

В другом аспекте настоящего изобретения устройство передачи/приема РЧ сигнала включает в себя синтезатор частот для выдачи колебательного сигнала некоторой частоты, двунаправленный смеситель для преобразования сигнала приема диапазона РЧ в первый сигнал в любом одном из диапазона основной полосы частот и диапазона ПЧ, используя колебательный сигнал, выданный из синтезатора частот, и выдачи преобразованного первого сигнала, первый селектор сигнала для выбора любого одного из первого сигнала, выданного из двунаправленного смесителя, и четвертого сигнала, который должен быть передан, модем для приема и демодулирования третьего сигнала, полученного обработкой первого сигнала, и модуляции и выдачи второго сигнала в любом одном из диапазона основной полосы частот и диапазона ПЧ, второй селектор сигнала для выбора любого одного из второго сигнала, выданного из модема, и третьего сигнала, и блок передатчика/приемника сигнала для обработки второго сигнала, выбранного вторым селектором сигнала, чтобы выдать четвертый сигнал, или обработки первого сигнала, выбранного первым селектором сигнала, для выдачи третьего сигнала, при этом двунаправленный смеситель преобразовывает сигнал приема в первый сигнал и, в то же время, четвертый сигнал - в сигнал диапазона РЧ.

Блок передатчика/приемника сигнала может включать в себя малошумящий усилитель для усиления первого сигнала, выбранного первым селектором сигнала, фильтр для фильтрации выходного сигнала из малошумящего усилителя и усилитель с переменным коэффициентом усиления для выполнения усиления с переменным коэффициентом усиления выходного сигнала от фильтра и выдачи усиленного сигнала в качестве третьего сигнала.

Блок передатчика/приемника сигнала может включать в себя малошумящий усилитель для усиления второго сигнала, выбранного вторым селектором сигнала, фильтр для фильтрации выходного сигнала из малошумящего усилителя и усилитель с переменным коэффициентом усиления для выполнения усиления с переменным коэффициентом усиления выходного сигнала из фильтра и выдачи усиленного сигнала в качестве четвертого сигнала.

Устройство передачи/приема РЧ сигнала включает в себя синтезатор частот для выдачи колебательного сигнала некоторой частоты, двунаправленный смеситель для преобразования сигнала приема диапазона РЧ в первый сигнал в любом одном из диапазона основной полосы частот и диапазона ПЧ, используя колебательный сигнал, выданный из синтезатора частот, и выдачи преобразованного первого сигнала, модем для приема и демодулирования третьего сигнала, полученного обработкой первого сигнала, и модулирования и выдачи второго сигнала в любом одном из диапазона основной полосы частот и диапазона ПЧ, и блок передатчика/приемника сигнала для обработки второго сигнала, выданного из модема, для выдачи четвертого сигнала, или обработки первого сигнала, выданного из двунаправленного смесителя, для выдачи третьего сигнала, при этом двунаправленный смеситель преобразует сигнал приема диапазона РЧ в первый сигнал и, в то же время, четвертый сигнал - в сигнал диапазона РЧ.

Блок передатчика/приемника сигнала включает в себя первый усилитель для усиления первого сигнала, выданного из двунаправленного смесителя, первый селектор сигнала для выбора выходного сигнала из первого усилителя, из выходного сигнала первого усилителя и второго сигнала, выданного из модема, фильтр для фильтрации сигнала, выбранного первым селектором сигнала, второй усилитель для выполнения усиления с переменным коэффициентом усиления относительно выходного сигнала из фильтра для выдачи третьего сигнала и второй селектор сигнала для выполнения операции переключения (коммутации), чтобы передать третий сигнал, выданный из второго усилителя, на модем.

Поэтому, полудуплексная функция может быть выполнена в основной полосе частот или диапазоне ПЧ, чтобы передавать и принимать РЧ сигналы.

Блок передатчика/приемника сигнала может включать в себя первый селектор сигнала для выбора второго сигнала, выданного из модема, из первого сигнала, выданного из двунаправленного смесителя, и второго сигнала, фильтр для фильтрации второго сигнала, выбранного первым селектором сигнала, второй усилитель для выполнения усиления с переменным коэффициентом усиления относительно выходного сигнала из фильтра, для выдачи четвертого сигнала, и второй селектор сигнала для выполнения операции переключения, чтобы передать четвертый сигнал, выданный из второго усилителя, к двунаправленному смесителю.

В другом аспекте настоящего изобретения способ передачи РЧ сигнала включает в себя модуляцию сигнала, который должен быть передан, фильтрацию модулированного сигнала для выдачи сигнала первого диапазона частот, включенного в любой один из диапазона основной полосы частот и диапазона ПЧ, преобразование только сигнала первого диапазона частот, из сигналов диапазона частот, включающего в себя первый диапазон частот и второй диапазон частот, отделенный от первого диапазона частот, в сигнал диапазона РЧ и передачи сигнала диапазона РЧ.

В другом аспекте настоящего изобретения способ приема РЧ сигнала включает в себя прием сигнала диапазона РЧ, преобразование принятого сигнала диапазона РЧ в сигнал второго диапазона частот, включенного в любой один из диапазона основной полосы частот и диапазона ПЧ, фильтрацию сигналов диапазона частот, включающего в себя второй диапазон частот и первый диапазон частот, отделенный от второго диапазона частот, чтобы передать только сигнал второго диапазона частот, и демодулирование сигнала второго диапазона частот.

В другом аспекте настоящего изобретения способ передачи/приема РЧ сигнала включает в себя прием сигнала диапазона РЧ, модуляцию и выдачу сигнала первого диапазона частот, включенного в любой один из диапазона основной полосы частот и диапазона ПЧ, и преобразование принятого сигнала диапазона РЧ в сигнал второго диапазона частот, включенного в любой один из диапазона основной полосы частот и диапазона ПЧ, и, в то же время, сигнала первого диапазона частот - в сигнал диапазона РЧ.

В другом аспекте настоящего изобретения способ передачи РЧ сигнала включает в себя модуляцию и выдачу сигнала диапазона частот, включенного в диапазон основной полосы частот и диапазон ПЧ, выбор модулированного сигнала из сигнала в любом одном из диапазона основной полосы частот и диапазона ПЧ, в который преобразован принятый сигнал диапазона РЧ, и модулированного сигнала, преобразование выбранного сигнала в сигнал диапазона РЧ и передачу преобразованного сигнала диапазона РЧ.

В другом аспекте настоящего изобретения способ передачи РЧ сигнала включает в себя прием сигнала диапазона РЧ, преобразование принятого сигнала диапазона РЧ в сигнал диапазона частот, включенного в любой один из диапазона основной полосы частот и диапазона ПЧ, выбор преобразованного сигнала из упомянутого преобразованного сигнала и сигнала передачи из диапазона частот, включенного в любой один из диапазона основной полосы частот и диапазона ПЧ, и демодулирование выбранного сигнала.

В другом аспекте настоящего изобретения способ передачи РЧ сигнала включает в себя прием первого сигнала диапазона РЧ, модулирование сигнала передачи и выдачу модулированного сигнала в качестве второго сигнала, содержащегося в любом одном из диапазона основной полосы частот и диапазона ПЧ, преобразование первого сигнала диапазона РЧ в сигнал, принадлежащий к любому одному из диапазона основной полосы частот и диапазона ПЧ, если первый сигнал выбран из упомянутого первого сигнала и упомянутого второго сигнала, содержащегося в любом одном из диапазона основной полосы частот и диапазона ПЧ, и преобразование второго сигнала в сигнал диапазона РЧ, если второй сигнал выбран, и демодулирование сигнала, преобразованного из первого сигнала, и передачу сигнала диапазона РЧ, преобразованного из второго первого сигнала.

В другом аспекте настоящего изобретения способ передачи РЧ сигнала включает в себя прием сигнала диапазона РЧ и выдачу его в качестве первого сигнала в любом одном из диапазона основной полосы частот и диапазона ПЧ, модуляцию сигнала, который должен быть передан, и выдачу его в качестве второго сигнала в любом одном из диапазона основной полосы частот и диапазона ПЧ, выбор любого одного из первого сигнала и второго сигнала, выполнение обработки сигнала, включающей в себя усиление и фильтрацию в отношении выбранного сигнала, коммутацию (переключение) и выдачу обработанного сигнала согласно результату выбора и демодулирование выданного сигнала, если выданный сигнал является сигналом, полученным обработкой первого сигнала, и преобразование выданного сигнала в сигнал диапазона РЧ, если выданный сигнал является сигналом, полученным обработкой второго сигнала.

Поэтому сигнал приема и сигнал передачи могут быть обработаны в общем блоке, таким образом значительно уменьшая объем устройства передачи/приема РЧ сигнала. И сигнал приема и сигнал передачи могут быть обработаны частично совместно, таким образом давая возможность миниатюризировать устройство передачи/приема РЧ сигнала с эффективной структурой.

Должно быть понятно, что и предшествующее общее описание и нижеследующее подробное описание настоящего изобретения являются примерными и пояснительными и предназначены для обеспечения дополнительного объяснения изобретения, которое заявлено в формуле изобретения.

Краткое описание чертежей

Сопроводительные чертежи, которые включены для обеспечения дополнительного понимания изобретения и составляют часть настоящей заявки, иллюстрируют вариант(ы) осуществления изобретения и вместе с описанием служат для пояснения принципа изобретения. На чертежах:

Фиг.1 изображает схему, иллюстрирующую пример соответствующего устройства передачи/приема РЧ сигнала;

Фиг.2 изображает схему, иллюстрирующую другой соответствующий пример устройства передачи/приема РЧ сигнала;

Фиг.3 иллюстрирует вариант осуществления устройства передачи/приема РЧ сигнала согласно настоящему изобретению;

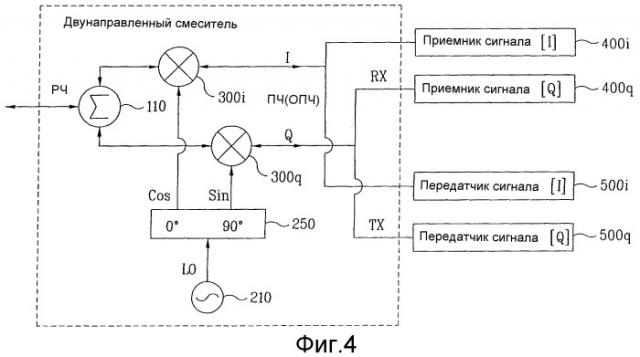

Фиг.4 иллюстрирует другой вариант осуществления устройства передачи/приема РЧ сигнала согласно настоящему изобретению;

Фиг.5 иллюстрирует другой вариант осуществления устройства передачи/приема РЧ сигнала согласно настоящему изобретению;

Фиг.6 иллюстрирует другой вариант осуществления устройства передачи/приема РЧ сигнала согласно настоящему изобретению;

Фиг.7 изображает схему, иллюстрирующую другой вариант осуществления устройства передачи/приема РЧ сигнала согласно настоящему изобретению;

Фиг.8 изображает схему, иллюстрирующую другой вариант осуществления устройства передачи/приема РЧ сигнала согласно настоящему изобретению;

Фиг.9 изображает схему, иллюстрирующую другой вариант осуществления устройства передачи/приема РЧ сигнала согласно настоящему изобретению;

Фиг.10 изображает схему, иллюстрирующую другой вариант осуществления устройства передачи/приема РЧ сигнала согласно настоящему изобретению;

Фиг.11A и Фиг.11B изображают схемы, иллюстрирующие операции передачи и приема сигнала в варианте осуществления согласно фиг.10, соответственно;

Фиг.12 изображает диаграмму формы сигнала, иллюстрирующую частотные диапазоны сигналов, которые проходят через передатчик сигнала и приемник сигнала на фиг.11A и фиг.11B;

Фиг.13 является таблицей, иллюстрирующей типы фильтров, которые можно обеспечивать в варианте осуществления согласно фиг.10;

Фиг.14 - блок-схема, иллюстрирующая работу, основанную на характеристиках фильтра, согласно другому варианту осуществления устройства передачи/приема РЧ сигнала согласно настоящему изобретению;

Фиг.15 изображает график формы сигнала, иллюстрирующий диапазоны частот сигналов, которые пропускаются передатчиком сигнала и приемником сигнала согласно фиг.14;

Фиг.16 изображает схему, иллюстрирующую работу, основанную на характеристиках фильтра, согласно другому варианту осуществления устройства передачи/приема РЧ сигнала согласно настоящему изобретению;

Фиг.17 изображает график формы сигнала, иллюстрирующий диапазоны частот сигналов, которые пропускаются передатчиком сигнала и приемником сигнала согласно фиг.16;

Фиг.18 изображает схему, иллюстрирующую функционирование, основанное на характеристиках фильтра, согласно другому варианту осуществления устройства передачи/приема РЧ сигнала согласно настоящему изобретению;

Фиг.19 изображает схему, иллюстрирующую функционирование, основанное на характеристиках фильтра, согласно другому варианту осуществления устройства передачи/приема РЧ сигнала согласно настоящему изобретению;

Фиг.20 изображает схему, иллюстрирующую функционирование, основанное на характеристиках фильтра, согласно другому варианту осуществления устройства передачи/приема РЧ сигнала согласно настоящему изобретению;

Фиг.21 изображает схему, иллюстрирующую функционирование, основанное на характеристиках фильтра, согласно другому варианту осуществления устройства передачи/приема РЧ сигнала согласно настоящему изобретению;

Фиг.22 изображает схему, иллюстрирующую другой вариант осуществления устройства передачи/приема РЧ сигнала согласно настоящему изобретению;

Фиг.23 изображает схему, иллюстрирующую измененный вариант осуществления варианта осуществления согласно фиг.22, который обрабатывает синфазный и квадратурные сигналы;

Фиг.24 изображает схему, иллюстрирующую операцию по обработке сигнала приема в варианте осуществления согласно фиг.22;

Фиг.25 изображает схему, иллюстрирующую операцию по обработке сигнала передачи в варианте осуществления согласно фиг.22;

Фиг.26 изображает схему, иллюстрирующую другой вариант осуществления устройства передачи/приема РЧ сигнала согласно настоящему изобретению;

Фиг.27 изображает схему, иллюстрирующую измененный вариант осуществления варианта осуществления согласно фиг.26, которая обрабатывает синфазный и квадратурные сигналы;

Фиг.28 изображает схему, иллюстрирующую операцию по обработке сигнала приема в варианте осуществления согласно фиг.26;

Фиг.29 изображает схему, иллюстрирующую операцию по обработке сигнала передачи варианта осуществления согласно фиг.26;

Фиг.30 изображает схему, иллюстрирующую предпочтительный вариант осуществления двунаправленного смесителя в устройстве передачи/приема РЧ сигнала согласно настоящему изобретению;

Фиг.31 изображает схему, иллюстрирующую альтернативный вариант осуществления двунаправленного смесителя в устройстве передачи/приема РЧ сигнала согласно настоящему изобретению;

Фиг.32 изображает схему, иллюстрирующую другой вариант осуществления устройства передачи/приема РЧ сигнала согласно настоящему изобретению, которое имеет функцию режекции зеркальной боковой полосы частот;

Фиг.33 изображает схему, иллюстрирующую другой вариант осуществления устройства передачи/приема РЧ сигнала согласно настоящему изобретению, которое имеет функцию режекции зеркальной боковой полосы частот;

Фиг.34 изображает схему, иллюстрирующую еще один вариант осуществления устройства передачи/приема РЧ сигнала согласно настоящему изобретению, которое имеет функцию режекции зеркальной боковой полосы частот;

Фиг.35 изображает последовательность операций, иллюстрирующую предпочтительный вариант осуществления способа передачи РЧ сигнала согласно настоящему изобретению;

Фиг.36 изображает последовательность операций, иллюстрирующую предпочтительный вариант осуществления способа приема РЧ сигнала согласно настоящему изобретению;

Фиг.37 изображает последовательность операций, иллюстрирующую предпочтительный вариант осуществления способа передачи/приема РЧ сигнала согласно настоящему изобретению;

Фиг.38 изображает последовательность операций, иллюстрирующую альтернативный вариант осуществления способа передачи РЧ сигнала согласно настоящему изобретению;

Фиг.39 изображает последовательность операций, иллюстрирующую альтернативный вариант осуществления способа приема РЧ сигнала согласно настоящему изобретению;

Фиг.40 изображает последовательность операций, иллюстрирующую альтернативный вариант осуществления способа передачи/приема РЧ сигнала согласно настоящему изобретению;

Фиг.41 изображает последовательность операций, иллюстрирующую другой вариант осуществления способа передачи/приема РЧ сигнала согласно настоящему изобретению.

Подробное описание изобретения

Ниже подробно описаны предпочтительные варианты осуществления настоящего изобретения, примеры которого иллюстрируются сопроводительными чертежами. Везде, где возможно, одинаковые ссылочные позиции используются на чертежах для обозначения одних и тех же или аналогичных частей.

Ниже термин "РЧ диапазон передачи/приема" относится, применительно к приему РЧ сигнала, к диапазону частот РЧ сигнала до того, как будет преобразована частота сигнала, после того как РЧ сигнал принят, и, применительно к передаче РЧ сигнала, к диапазону частот РЧ сигнала, который должен быть передан, после того, как частота сигнала преобразована.

Также, ниже термин "диапазон ПЧ" относится ко всем частотным диапазонам между РЧ диапазоном передачи/приема и основной полосой частот (также называемой нулевой диапазон ПЧ).

Фиг.3 иллюстрирует вариант осуществления устройства передачи/приема РЧ сигнала согласно настоящему изобретению. Вариант осуществления устройства передачи/приема РЧ сигнала согласно настоящему и
