Терминал мобильной связи и способ управления его меню

Терминал мобильной связи и способ управления его меню

Иллюстрации

Показать все

Реферат

Настоящее изобретение относится к терминалу мобильной связи и к соответствующему способу, способному обеспечивать увеличение процента правильно распознанных слов при распознавании речи путем задания области для распознавания речи в виде информации, связанной с конкретными меню или услугами.

Уровень техники

В настоящее время терминалы мобильной связи предоставляют множество дополнительных услуг помимо базовых услуг телефонной связи. Например, в настоящее время абонент может осуществлять доступ к сети Интернет, играть в игры, смотреть видеофильмы, слушать музыку, производить фото- и видеосъемку, запись звуковых файлов и т.д. В настоящее время терминалы мобильной связи также обеспечивают прием вещательных программ, поэтому абонент может смотреть телевизионные шоу, спортивные программы, видеофильмы и т.д.

Кроме того, поскольку произошло существенное расширение функций, содержащихся в терминалах мобильной связи, то интерфейсы пользователя также стали более сложными. Например, интерфейсы пользователя теперь содержат сенсорные экраны, предоставляющие пользователю возможность прикасаться к экрану и выбирать конкретный элемент или пункт меню. Терминалы мобильной связи также содержат очень ограниченные функции распознавания речи, которые предоставляют пользователю возможность выполнять элементарные функции. Однако, частота появления ошибок при определении смысла речевой команды пользователя является слишком высокой, и поэтому пользователи, как правило, не используют ограниченные функциональные возможности распознавания речи, имеющиеся в терминале.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

Соответственно, одной из задач настоящего изобретения является решение вышеупомянутых и других проблем.

Другой задачей настоящего изобретения является создание терминала мобильной связи и соответствующего способа, обеспечивающего управление меню, связанными с конкретными его функциями или услугами, путем распознавания смысла речевой команды на основании контекста и содержания.

Еще одной задачей настоящего изобретения является создание терминала мобильной связи и соответствующего способа, обеспечивающего значительное увеличение процента правильно распознанных слов при распознавании речи, путем задания области для распознавания речи в виде области, связанной с конкретными меню или услугам.

Еще одной задачей настоящего изобретения является создание терминала мобильной связи и соответствующего способа управления меню, связанными с конкретными функциями или услугами, путем применения одного или большего количества имеющихся в нем интерфейсов пользователя (ИП), при этом, функцию распознавания речи приводят в действие таким образом, что обнаруживают манипуляции пользователя.

Еще одной задачей настоящего изобретения является создание терминала мобильной связи и соответствующего способа, обеспечивающего возможность управления меню, связанными с конкретными функциями или услугами, даже неопытным пользователем посредством его или ее речевой команды, путем предоставления справочной информации о вводе речевой команды в соответствии с рабочим состоянием или с режимом работы этого терминала мобильной связи.

Для достижения этих и других преимуществ и в соответствии с целью настоящего изобретения, осуществленной и описанной здесь в общих чертах, согласно одному из объектов настоящего изобретения, в нем предложен терминал мобильной связи, содержащий устройство ввода, выполненное таким образом, что оно способно принимать введенные данные для активации функции распознавания речи в терминале мобильной связи, запоминающее устройство, выполненное таким образом, что оно способно запоминать множество областей, связанных с меню и с режимами работы терминала мобильной связи, и контроллер, сконфигурированный таким образом, что он способен осуществлять доступ к конкретной области из множества областей, содержащихся в запоминающем устройстве, на основании принятых введенных данных для активации функции распознавания речи, распознавать речь пользователя на основании модели языка и акустической модели области, к которой осуществлен доступ, и определять, по меньшей мере, одно меню и один режим работы терминала мобильной связи на основании конкретной области, к которой осуществлен доступ, и распознанной речи пользователя.

Согласно другому объекту настоящего изобретения в нем предложен способ управления терминалом мобильной связи. Способ содержит следующие операции: принимают введенные данные для активации функции распознавания речи в терминале мобильной связи, осуществляют доступ к конкретной области из запомненного множества областей, содержащихся в запоминающем устройстве терминала мобильной связи, на основании принятых введенных данных для активации функции распознавания речи, распознают речь пользователя на основании модели языка и акустической модели области, к которой осуществлен доступ, и производят вывод, по меньшей мере, одного меню и режима работы терминала мобильной связи на основании конкретной области, к которой осуществлен доступ, и распознанной речи пользователя.

Дальнейший объем применимости настоящего изобретения станет очевидным из приведенного ниже подробного описания. Однако следует понимать, что подробное описание и конкретные примеры, несмотря на указание предпочтительных вариантов осуществления настоящего изобретения, приведены исключительно в иллюстративных целях, так как для специалистов в данной области техники из этого подробного описания станет очевидной возможность различных изменений и модификаций, не выходящих за пределы сущности и объема патентных притязаний настоящего изобретения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Настоящее изобретение станет более понятным из приведенного ниже подробного описания и из сопроводительных чертежей, которые приведены исключительно в иллюстративных целях и, следовательно, не ограничивают настоящее изобретение, и на которых изображено следующее:

на Фиг. 1 изображена блок-схема терминала мобильной связи согласно одному из вариантов осуществления настоящего изобретения;

на Фиг. 2 на виде спереди в перспективе изображен терминал мобильной связи согласно одному из вариантов осуществления настоящего изобретения;

на Фиг. 3 на виде сзади в перспективе изображен терминал мобильной связи, показанный на Фиг. 2;

на Фиг. 4 изображен общий вид системы связи, способной работать с терминалом мобильной связи из настоящего изобретения;

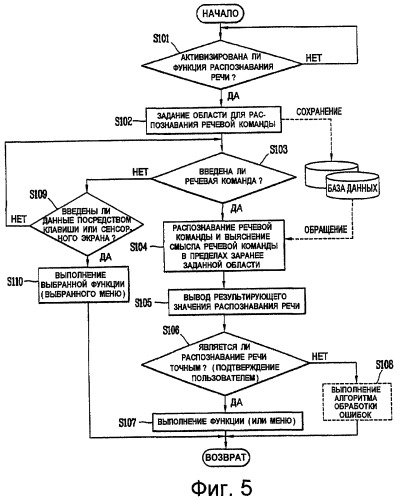

на Фиг. 5 изображена схема последовательности операций, на которой проиллюстрирован способ управления меню для терминала мобильной связи посредством речевой команды согласно одному из вариантов осуществления настоящего изобретения;

на Фиг. 6A в общем виде показан способ активации функции распознавания речи для терминала мобильной связи согласно одному из вариантов осуществления настоящего изобретения;

на чертежах Фиг. 6B и Фиг. 6C в общем виде показан способ вывода справочной информации в терминале мобильной связи согласно одному из вариантов осуществления настоящего изобретения;

на Фиг. 7A изображена схема последовательности операций, на которой показан способ распознавания речевой команды в терминале мобильной связи согласно одному из вариантов осуществления настоящего изобретения;

на Фиг. 7Б в общем виде показан способ распознавания речевой команды в терминале мобильной связи согласно одному из вариантов осуществления настоящего изобретения;

на Фиг. 8 в общем виде показан способ отображения меню в соответствии с процентом правильно распознанных слов при распознавании речи в терминале мобильной связи согласно одному из вариантов осуществления настоящего изобретения;

на Фиг. 9 в общем виде показан способ распознавания речевой команды в терминале мобильной связи согласно другому варианту осуществления настоящего изобретения;

на Фиг. 10 в общем виде показана конфигурация баз данных, используемых в качестве опорной информации для распознавания речевой команды в терминале мобильной связи согласно одному из вариантов осуществления настоящего изобретения;

на Фиг. 11 в общем виде показано состояние, в котором выполняют функцию распознавания речи в терминале мобильной связи согласно одному из вариантов осуществления настоящего изобретения;

на Фиг. 12 в общем виде показан способ обработки подкоманд, связанных с конкретным меню, посредством речевой команды в терминале мобильной связи согласно одному из вариантов осуществления настоящего изобретения;

на Фиг. 13 в общем виде показан способ поиска по схеме метрополитена посредством речевой команды в терминале мобильной связи согласно одному из вариантов осуществления настоящего изобретения;

на Фиг. 14 в общем виде показан способ воспроизведения файлов с мультимедийным содержимым посредством речевой команды в терминале мобильной связи согласно одному из вариантов осуществления настоящего изобретения;

на Фиг. 15 в общем виде показан способ передачи сообщения электронной почты посредством речевой команды в терминале мобильной связи согласно одному из вариантов осуществления настоящего изобретения;

на Фиг. 16 в общем виде показан способ выполнения телефонного вызова посредством речевой команды в терминале мобильной связи согласно одному из вариантов осуществления настоящего изобретения;

на Фиг. 17 в общем виде показан способ использования информации из телефонной книги посредством речевой команды в терминале мобильной связи согласно одному из вариантов осуществления настоящего изобретения;

на Фиг. 18 в общем виде показан способ изменения выводимого на экран фонового изображения посредством речевой команды в терминале мобильной связи согласно одному из вариантов осуществления настоящего изобретения; и

на Фиг. 19 в общем виде показан способ воспроизведения файлов с мультимедийным содержимым посредством речевой команды в терминале мобильной связи согласно одному из вариантов осуществления настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Теперь будет приведено подробное описание предпочтительных вариантов осуществления настоящего изобретения, примеры которых проиллюстрированы на сопроводительных чертежах.

На Фиг. 1 изображена блок-схема терминала 100 мобильной связи согласно одному из вариантов осуществления настоящего изобретения. Как показано на чертеже, терминал 100 мобильной связи содержит блок 110 беспроводной связи, содержащий один или большее количество компонентов, который позволяет поддерживать беспроводную связь между терминалом 100 мобильной связи и системой или сетью беспроводной связи, в пределах которой расположен терминал мобильной связи.

Например, блок 110 беспроводной связи содержит модуль 111 приема широковещательных передач, который принимает сигнал широковещательной передачи, и/или информацию, связанную с широковещательной передачей, из внешнего объекта, осуществляющего управление широковещательными передачами, по широковещательному каналу. Широковещательным каналом может являться, в том числе, спутниковой канал и наземный канал.

Кроме того, термин "объект, осуществляющий управление широковещательными передачами" обычно относится к системе, которая производит передачу широковещательного сигнала и/или информации, связанной с широковещательной передачей. Примером информации, связанной с широковещательной передачей, является, в том числе, информация, связанная с широковещательным каналом, с широковещательной программой, с поставщиком услуг вещания и т.д. Например, информация, связанная с широковещательной передачей, может содержать электронную программу передач (EPG) для системы цифрового мультимедийного вещания (DMB) и электронный справочник услуг (ESG) системы цифрового телевещания для портативных устройств (DVB-H).

Кроме того, сигнал широковещательной передачи может быть реализован, помимо прочего, в виде сигнала телевизионного вещания, сигнала радиовещания и сигнала широковещательной передачи данных. Кроме того, сигнал широковещательной передачи может содержать сигнал широковещательной передачи, объединенный с сигналом телевизионного вещания или с радиовещательным сигналом.

Модуль 111 приема широковещательных передач также выполнен таким образом, что принимает сигналы широковещательной передачи, переданные из систем вещания различных типов. Такими системами вещания являются, в том числе, например, наземная система цифрового мультимедийного вещания (DMB-T), спутниковая система цифрового мультимедийного вещания (DMB-S), система цифрового телевещания для портативных устройств (DVB-H), система широковещательной передачи данных, известная как система передачи мультимедийной информации только по линии прямой связи (MediaFLO®) и наземная система цифрового вещания с комплексными услугами (ISDB-T). Также возможен прием многоадресных сигналов. Кроме того, данные, принятые модулем 111 приема широковещательных передач, могут быть запомнены в соответствующем устройстве, например в запоминающем устройстве 160.

Блок 110 беспроводной связи также содержит модуль 112 мобильной связи, который производит передачу радиосигналов в один или большее количество сетевых объектов (которыми являются, например, базовая станция, узел B (Node B))/прием радиосигналов из них. Этими сигналами могут являться, в том числе, звуковые сигналы, видеосигналы, мультимедийные сигналы, передаваемые сигналы управления, и данные.

Он также содержит модуль 113 беспроводного доступа к сети Интернет, который обеспечивает поддержку доступа к сети Интернет для терминала мобильной связи. Соединение модуля 113 с терминалом может быть внутренним или внешним. Блок 110 беспроводной связи также содержит модуль 114 ближней связи, который, соответственно, облегчает ближнюю связь. Технологиями, пригодными для реализации этого модуля, являются, в том числе, следующие: технология радиочастотной идентификации (RFID), технология передачи данных через инфракрасный порт согласно стандарту IrDA, утвержденному Ассоциацией по средствам передачи данных в инфракрасном диапазоне, технология ультраширокополосной радиосвязи (UWB), а также такие сетевые технологии, которые обычно именуют технологией Bluetooth и технологией ZigBee.

Блок 110 беспроводной связи также содержит модуль 115 определения местоположения, и он распознает местоположение терминала 100 мобильной связи или получает сведения о его местоположении иным способом. Модуль 115 определения местоположения может быть реализован с использованием компонентов Глобальной системы определения местоположения (GPS), которые взаимодействуют с соответствующими спутниками, с компонентами сети и с их комбинациями.

Кроме того, как показано на Фиг. 1, терминал 100 мобильной связи также содержит блок 120 ввода звуковых/видео (A/V) сигналов, который обеспечивает подачу звуковых или видеосигналов в терминал 100 мобильной связи. Как показано на чертеже, блок 120 ввода звуковых/видео (A/V) сигналов содержит камеру 121 и микрофон 122. Камера 121 получает и обрабатывает кадры изображений фотографических снимков или видеофильмов.

Кроме того, когда портативное устройство находится в конкретном режиме, например в режиме телефонного разговора, в режиме записи и в режиме распознавания речи, то микрофон 122 принимает внешний звуковой сигнал. Затем принятый звуковой сигнал обрабатывают и преобразовывают в цифровые данные. Портативное устройство и, в частности, блок 120 ввода звуковых/видео (A/V) сигналов, также содержит алгоритмы удаления различных шумов, предназначенные для удаления шума, сгенерированного в ходе приема внешнего звукового сигнала. Кроме того, данные, сгенерированные блоком 120 ввода звуковых/видео (A/V) сигналов, могут быть сохранены в запоминающем устройстве 160, могут быть использованы блоком 150 вывода или могут быть переданы посредством одного или большего количества модулей блока 110 связи. При желании могут быть использованы два или большее количество микрофонов и/или две или большее количество камер.

Терминал 100 мобильной связи также содержит устройство 130 ввода пользовательских данных, которое осуществляет генерацию входных данных в ответ на манипуляции пользователя с соответствующим устройством или с соответствующими устройствами ввода. Примерами таких устройств являются, в том числе, кнопочная панель, переключатель с эластичной клавишей куполообразной формы (dome switch), сенсорная панель (например, основанная на изменении электрической емкости при приложении статического давления), колесико управления (jog wheel) и джойстик-переключатель (jog switch). Конкретным примером является следующий: устройство 130 ввода пользовательских данных выполнено в виде сенсорной панели, взаимодействующей с дисплеем с сенсорным экраном, более подробное описание которого приведено ниже.

Терминал 100 мобильной связи также содержит датчик 140, и этот датчик 140 обеспечивает измерения состояния различных аспектов работы терминала 100 мобильной связи. Например, датчик 140 может регистрировать, находится ли терминал 100 мобильной связи в открытом/закрытом состоянии, относительное расположение компонентов (например, дисплея и кнопочной панели) терминала 100 мобильной связи, изменение местоположения терминала 100 мобильной связи или компонента терминала 100 мобильной связи, наличие или отсутствие контакта пользователя с терминалом 100 мобильной связи, ориентацию или ускорение/замедление перемещения терминала 100 мобильной связи и т.д.

Например, когда терминалом 100 мобильной связи является терминал мобильной связи сдвижного типа, датчик 140 может регистрировать, является ли сдвижная часть терминала 100 мобильной связи открытой или закрытой. Другими примерами являются, в том числе, следующие: датчик 140 регистрирует наличие или отсутствие электропитания, обеспечиваемого источником 190 электропитания, наличие или отсутствие связи или иного соединения между блоком 170 интерфейса и внешним устройством, и т.д.

Кроме того, блок 170 интерфейса часто реализован таким образом, что обеспечивает связь терминала 100 мобильной связи с внешними устройствами. Типичными внешними устройствами являются, в том числе, проводные/беспроводные головные телефоны, внешние зарядные устройства, источники электропитания, устройства хранения данных, выполненные таким образом, что обеспечивают хранение данных (например, звуковых данных, видеоинформации, изображений и т.д.), наушники и микрофоны. Кроме того, блок 170 интерфейса может быть сконфигурирован с использованием проводного/беспроводного порта передачи данных, разъема для плат (например, для соединения с платой памяти, с платой модуля идентификации абонента (SIM-картой), с платой модуля идентификации абонента (UIM), с платой сменного модуля идентификации абонента (RUIM) и т.д.), портов ввода/вывода звукового сигнала и портов ввода/вывода видеосигнала.

Блок 150 вывода обычно содержит различные компоненты, которые обеспечивают вывод требуемых сигналов в терминале 100 мобильной связи. Терминал 100 мобильной связи также содержит дисплей 151, который обеспечивает визуальное отображение информации, связанной с терминалом 100 мобильной связи. Например, если терминал 100 мобильной связи работает в режиме телефонного разговора, то дисплей 151 обычно обеспечивает интерфейс пользователя или графический интерфейс пользователя, содержащий информацию, связанную с заказом, проведением и завершением телефонного разговора. В качестве другого примера, если терминал 100 мобильной связи находится в режиме видеотелефонного разговора или в режиме фотографирования, то дисплей 151 может дополнительно или в альтернативном варианте выводить на экран дисплея изображения, связанные с этими режимами.

Кроме того, дисплей 151 также предпочтительно содержит сенсорный экран, работающий во взаимодействии с устройством ввода, например сенсорную панель. Такая конфигурация позволяет дисплею 151 функционировать как в качестве устройства вывода, так и в качестве устройства ввода. Кроме того, дисплей 151 может быть реализован с использованием, в том числе, таких технологий отображения информации, как, например, жидкокристаллический дисплей (LCD), жидкокристаллический дисплей на тонкопленочных транзисторах (TFT-LCD), дисплей на органических светоизлучающих диодах (OLED), гибкий дисплей и трехмерный дисплей.

Терминал 100 мобильной связи также может содержать один или большее количество таких дисплеев. Примером варианта осуществления с двумя дисплеями является следующий: один дисплей выполнен таким образом, что он является внутренним дисплеем (который виден тогда, когда терминал находится в открытом положении), а второй дисплей выполнен таким образом, что он является внешним дисплеем (который виден в обоих положениях: в открытом положении и в закрытом положении).

Кроме того, на Фиг.1 показано устройство 150 вывода, содержащее модуль 152 вывода звука, который обеспечивает вывод требуемых звуковых сигналов в терминале 100 мобильной связи. Модуль 152 вывода звука может быть реализован с использованием одного или большего количества громкоговорителей, зуммеров, других устройств создания звука и комбинаций этих устройств. Кроме того, модуль 152 вывода звука функционирует в различных режимах, в том числе в режиме приема телефонного вызова, в режиме выполнения телефонного вызова, в режиме записи, в режиме распознавания речи и в режиме приема широковещательных передач. Во время работы модуль 152 вывода звука выводит звуковые сигналы, связанные с конкретной функцией (например, с принятым телефонным вызовом, с принятым сообщением и с ошибками).

Кроме того, на чертеже показано, что блок 150 вывода дополнительно содержит сигнальное устройство 153, которое используют для сигнализации о возникновении конкретного события, связанного с терминалом 100 мобильной связи, или для распознавания факта его возникновения иным способом. Событиями, о которых сигнализируют, являются, в том числе, принятый вызов, принятое сообщение и принятые данные, введенные пользователем. Примером такого выходного эффекта является, в том числе, создание осязательных ощущений (например, вибрации) для пользователя. Например, сигнальное устройство 153 может быть выполнено таким образом, что вибрирует в ответ на прием телефонного вызова или сообщения терминалом 100 мобильной связи.

В качестве другого примера, сигнальное устройство 153 создает вибрацию в ответ на прием введенных пользователем данных в терминале 100 мобильной связи, обеспечивая, таким образом, механизм осязательной обратной связи. Кроме того, различные выходные эффекты, созданные компонентами устройства 150 вывода, могут быть реализованы по отдельности, или же такой выходной эффект может быть реализован с использованием любой комбинации этих компонентов.

Кроме того, для хранения различных типов данных для обеспечения требуемой обработки, требуемого управления и хранения данных в терминале 100 мобильной связи используют запоминающее устройство 160. Примерами таких данных являются, в том числе, программные команды для прикладных программ, работающих в терминале 100 мобильной связи, предыстория телефонных вызовов, данные о контактах, данные телефонной книги, сообщения, изображения, видеоинформация и т.д.

Кроме того, запоминающее устройство 160, показанное на Фиг. 1, может быть реализовано с использованием подходящих энергозависимых и энергонезависимых запоминающих устройств или устройств хранения данных любого типа, которыми являются, в том числе, оперативное запоминающее устройство (ОЗУ), статическое оперативное запоминающее устройство (статическое ОЗУ), электрически стираемое программируемое постоянное запоминающее устройство (ЭСППЗУ), стираемое программируемое постоянное запоминающее устройство (СППЗУ), программируемое постоянное запоминающее устройство (ППЗУ), постоянное запоминающее устройство (ПЗУ), магнитное запоминающее устройство, флэш-память, магнитный или оптический диск, запоминающее устройство на картах памяти или иное подобное запоминающее устройство или устройство для хранения данных, или с использованием комбинации этих устройств.

Терминал 100 также содержит контроллер 180, который обычно управляет функционированием всего терминала 100 мобильной связи. Например, контроллер 180 осуществляет управление и обработку, которые связаны с телефонными вызовами в режиме речевой связи, с передачей данных, с обменом мгновенными сообщениями, с вызовами в режиме видеотелефонной связи, с операциями камеры и с операциями записи. Как показано на Фиг. 1, контроллер 180 может также содержать мультимедийный модуль 181, предназначенный для обеспечения функций воспроизведения мультимедийной информации. Мультимедийный модуль 181 может быть выполнен в виде части контроллера 180 или может быть реализован в виде отдельного компонента.

Кроме того, источник 190 электропитания обеспечивает энергию, используемую различными компонентами портативного устройства. Предоставленное электропитание может быть внутренним электропитанием, внешним электропитанием или их комбинациями.

На следующем чертеже Фиг.2 терминал 100 мобильной связи согласно одному из вариантов осуществления настоящего изобретения показан на виде спереди-сбоку. Как показано на Фиг. 2, терминал 100 мобильной связи содержит первый корпус 200 выполненный таким образом, что может скользить по направляющим во взаимодействии со вторым корпусом 205. Устройство 130 ввода пользовательских данных, описанное со ссылкой на Фиг.1, может содержать первое устройство ввода данных, например функциональные кнопки 210, второе устройство ввода данных, например, кнопочную панель 215, и третье устройство ввода данных, например, боковые клавиши 245.

Функциональные кнопки 210 связаны с первым корпусом 200, а кнопочная панель 215 связана со вторым корпусом 205. Кнопочная панель 215 содержит различные клавиши (например, цифр, букв и символов), предоставляющие пользователю возможность сделать телефонный вызов, подготовить текстовое или мультимедийное сообщение и управлять терминалом 100 мобильной связи каким-либо иным способом.

Кроме того, первый корпус 200 может быть перемещен путем скольжения относительно второго корпуса 205 между открытым положением и закрытым положением. В закрытом положении первый корпус 200 расположен поверх второго корпуса 205 таким образом, что кнопочная панель 215 в значительной степени или полностью закрыта первым корпусом 200. В открытом положении возможен доступ пользователя к кнопочной панели 215, а также к дисплею 151 и к функциональным кнопкам 210,. Функциональные кнопки 210 удобны для ввода пользователем таких команд, как, например, команды "пуск", "стоп" и "прокрутка".

Кроме того, терминал 100 мобильной связи способен работать либо в режиме ожидания (в котором он, например, способен принять телефонный вызов или сообщение, принимать служебные сигналы управления сетью связи и реагировать на них), либо в режиме активного телефонного вызова. Как правило, терминал 100 мобильной связи функционирует в режиме ожидания тогда, когда он находится в закрытом положении, и в активном режиме тогда, когда он находится в открытом положении. Однако конфигурация режима может быть изменена при необходимости или по желанию.

Кроме того, первый корпус 200 сформирован из первого кожуха 220 и второго кожуха 225, и второй корпус 205 сформирован из первого кожуха 230 и второго кожуха 235. Первые и вторые кожухи предпочтительно выполнены из соответствующего материала, снабженного ребрами жесткости, например, из пластмассы, полученной способом литья под давлением, или сформованы с использованием металла, например нержавеющей стали (STS) и титана (Ti).

При желании может быть предусмотрено наличие одного или большего количества промежуточных кожухов, расположенных между первым и вторым кожухами одного из корпусов: первого корпуса 200 и второго корпуса 205, или обоих этих корпусов. Кроме того, первый корпус 200 и второй корпус 205 имеют такой размер, что вмещают в себя электронные компоненты, используемые для обеспечения функционирования терминала 100 мобильной связи.

Первый корпус 200 также содержит камеру 121 и устройство 152 вывода звука, которое выполнено в виде громкоговорителя, расположенного надлежащим образом относительно дисплея 151. Камера 121 также может быть сконструирована таким образом, что по выбору она может быть установлена в заданное положение (например, повернута, повернута на шарнире и т.д.) относительно первого корпуса 200.

Кроме того, рядом с нижней стороной дисплея 151 расположены функциональные кнопки 210. Как изложено выше, дисплей 151 может быть реализован в виде жидкокристаллического дисплея, ЖКД (LCD), или в виде дисплея на органических светоизлучающих диодах (OLED). Дисплей 151 также может быть выполнен в виде сенсорного экрана, снабженного расположенной под ним сенсорной панелью, которая осуществляет генерацию сигналов в ответ на прикосновение пользователя (например, пальцем, ручкой-стилусом и т.д.) к сенсорному экрану.

Второй корпус 205 также содержит микрофон 122, расположенный рядом с кнопочной панелью 215, и боковые клавиши 245, которые являются одним из типов устройств ввода пользовательских данных, расположенные вдоль боковой стороны второго корпуса 205. В предпочтительном варианте боковые клавиши 245 выполнены в виде клавиш быстрого вызова функций ("горячих клавиш") таким образом, что боковые клавиши 245 связаны с конкретной функцией терминала 100 мобильной связи. Как показано на чертеже, рядом с боковыми клавишами 245 расположен блок 170 интерфейса, а в нижней части второго корпуса 205 расположен источник 190 электропитания в виде аккумулятора.

На Фиг.3 терминал 100 мобильной связи, показанный на Фиг. 2. изображен на виде сзади-сбоку. Как показано на Фиг. 3, второй корпус 205 содержит камеру 121 и связанные с ней лампу-вспышку 250 и зеркало 255. Лампа-вспышка 250 функционирует вместе с камерой 121 второго корпуса 205, а зеркало 255 является полезным для содействия надлежащему расположению камеры 121 в режиме автопортрета пользователем. Кроме того, камера 121 второго корпуса 205 обращена в направлении, противоположном тому направлению, в котором обращена камера 121 первого корпуса 200, показанная на Фиг. 2.

Кроме того, каждая из камер 121 первого и второго корпусов 200 и 205 может иметь одинаковые или различные функциональные возможности. Например, в одном из вариантов осуществления изобретения камера 121 первого корпуса 200 работает с относительно более низкой разрешающей способностью, чем камера 121 второго корпуса 205. Такое устройство работает хорошо, например, во время телефонной связи в режиме видеоконференции, когда пропускная способность линии обратной связи может быть ограниченной. Кроме того, относительно более высокая разрешающая способность камеры 121 второго корпуса 205 (Фиг. 3) является полезной для получения более высококачественных изображений для их использования впоследствии.

Второй корпус 205 также содержит модуль 152 вывода звука, который выполнен в виде громкоговорителя, и который расположен в верхней части второго корпуса 205. Модули выхода звукового сигнала первого и второго корпусов 200 и 205 могут также взаимодействовать друг с другом для обеспечения вывода стереозвука. Кроме того, любой из этих модулей вывода звука или оба из них могут быть выполнены таким образом, что функционируют в качестве устройства громкоговорящей связи.

Терминал 100 также содержит антенну 260 для приема сигнала широковещательной передачи, расположенную на верхнем торце второго корпуса 205. Антенна 260 функционирует во взаимодействии с модулем 111 приема широковещательных передач (показанным на Фиг. 1). При желании антенна 260 может быть установлена или выполнена таким образом, что способна втягиваться во второй корпус 205. Кроме того, задняя сторона первого корпуса 200 содержит модуль 265 скольжения по направляющим, который соединен с соответствующим модулем скольжения по направляющим, расположенным на передней стороне второго корпуса 205, с возможностью его перемещения путем скольжения.

Кроме того, проиллюстрированная компоновка различных компонентов первого и второго корпусов 200 и 205 может быть видоизменена при необходимости или по желанию. В общем случае, в альтернативном варианте некоторые или все компоненты одного корпуса могут быть реализованы таким образом, что они расположены в другом корпусе. Кроме того, местоположение и относительное расположение таких компонентов может быть таким, что их места расположения отличаются от тех, которые показаны на представленных чертежах.

Кроме того, терминал 100 мобильной связи, показанный на чертежах Фиг. 1-3, может быть выполнен таким образом, что работает в системе связи, осуществляющей передачу данных посредством кадров или пакетов, в том числе, не только в системах беспроводной связи, но и в системах проводной связи, и в системах спутниковой связи. В таких системах связи используют различные интерфейсы радиосвязи и/или физические уровни.

Примерами таких интерфейсов радиосвязи, используемых в системах связи, являются, в том числе, например, следующие: множественный доступ с частотным разделением, МДЧР (FDMA), множественный доступ с временным разделением, МДВР (TDMA), множественный доступ с кодовым разделением, МДКР (CDMA), и интерфейс радиосвязи Универсальной системы мобильной связи (UMTS), стандарт интерфейса радиосвязи в рамках программы долгосрочного развития (LTE) Универсальной системы мобильной связи (UMTS) и интерфейс радиосвязи Глобальной системы мобильной связи (GSM). В качестве только лишь примера, не являющегося ограничивающим признаком, приведенное ниже описание относится к системе связи МДКР, но идея этого изобретения равным образом применима и к системам других типов.

На следующем чертеже Фиг. 4 проиллюстрирована система беспроводной связи МДКР, содержащая множество терминалов 100 мобильной связи, множество базовых станций (БС) 270, множество контроллеров 275 базовых станций (КБС) и коммутационный центр 280 мобильной связи (КЦМС).

КЦМС 280 сконфигурирован таким образом, что соединен с помощью интерфейса с коммутируемой телефонной сетью 290 общего пользования (КТСОП), и КЦМС 280 также таким образом, что соединен с помощью интерфейса с контроллерами 275 базовых станций (КБС). Кроме того, контроллеры 275 базовых станций (КБС) связаны с базовыми станциями 270 через линии обратной связи. Кроме того, линии обратной связи могут быть сконфигурированы в соответствии с любым из нескольких интерфейсов, которыми являются, в том числе, например, интерфейс линии E1/T1, интерфейс линии асинхронного режима передачи (ATM), интерфейс протокола сети Интернет (IP), интерфейс протокола соединения "точка-точка" (PPP), интерфейс протокола ретрянсляции кадров (Frame Relay), интерфейс высокоскоростной цифровой абонентской линии (HDSL), ассиметричной цифровой абонентской линии (ADSL) или цифровых абонентских линий по технологии xDSL. Кроме того, система может содержать более двух контроллеров 275 базовых станций (КБС).

К тому же, каждая базовая станция 270 может содержать один или большее количество секторов, при этом каждый сектор содержит всенаправленную антенну или антенну, направленную в конкретном направлении по радиусу от базовой станции 270. В альтернативном варианте каждый сектор может содержать две антенны для приема с разнесением. Кроме того, каждая базовая станция 270 может быть выполнена таким образом, что обеспечивает поддержку множества распределений предоставленных частот, причем каждое распределение предоставленных частот имеет конкретную ширину спектра (например, 1,25 МГц, 5 МГц).

Пересечение сектора и предоставленных частот может именоваться каналом МДКР. Базовые станции 270 также могут именоваться подсистемами приемопередатчика базовой станции, ППБС (BTS). В некоторых случаях термин "базовая станция" может использоваться таким образом, что он относится к совокупности из КБС 275 и одной или большего количества базовых станций 270.

Базовые станции 270 также могут именоваться "узлами сети сотовой связи". В альтернативном варианте узлами сети сотовой связи именоваться отдельные сектора конкретной базовой станции 270 могут. Кроме того, показан передатчик 295 наземной системы цифрового мультимедийного вещания (DMB), осуществляющий широков
