Реферат

Перекрестная ссылка на связанные заявки

[0001] В соответствии с §119(a) раздела 35 свода законов США, испрашивается приоритет корейской заявки №10-2008-0086695, поданной в патентное ведомство Кореи 3 сентября 2008, содержимое которой включено в настоящее описание по ссылке.

Область изобретения

[0002] Настоящее изобретение относится к терминалу и способу управления им. Хотя настоящее изобретение является подходящим для большого количества применений, оно является особенно подходящим для облегчения для пользователя использования терминала.

Описание области техники

[0003] Мобильный терминал - устройство, которое может быть сконфигурировано для выполнения различных функций. Примеры таких функций включают в себя передачу данных и звука, фиксирование изображений и видео с помощью фотокамеры, запись аудио, проигрывание музыкальных файлов и вывод музыки с помощью системы динамиков и отображение изображения и видео на дисплее. Некоторые терминалы включают в себя дополнительные функциональные возможности, которые поддерживают игру в игры, в то время как другие терминалы также сконфигурированы как мультимедийные проигрыватели. В недавнее время мобильные терминалы были сконфигурированы на прием сигналов радиовещания и мультивещания, которые разрешают просматривать содержимое, такое как видео и телевизионные программы.

[0004] В целом терминалы могут классифицироваться на мобильные терминалы и стационарные терминалы, согласно их мобильности. Мобильные терминалы могут дополнительно классифицироваться на карманные терминалы и терминалы, монтируемые в средства передвижения, согласно их режиму портативности.

[0005] В настоящее время предпринимаются попытки поддержать и увеличить функциональность мобильных терминалов. Такие попытки включают в себя усовершенствования программного и аппаратного обеспечений, а также изменения и усовершенствования структурных компонентов, которые формируют мобильный терминал.

[0006] Когда терминал работает как мультимедийное устройство, способное к выполнению вышеупомянутых функций, меню в терминале для управления различными функциями могут быть сложными. Однако меню для управления различными функциями могут сбивать с толку пользователя, управляющего терминалом. Поэтому были предприняты попытки сконфигурировать различные функции и меню, чтобы облегчить пользователю управление терминалом.

Сущность изобретения

[0007] В соответствии с вариантом осуществления мобильный терминал включает в себя сенсорный экран, сконфигурированный для отображения области пролистывания, имеющей линейку пролистывания в части отображаемого представления, и контроллер, сконфигурированный для выполнения по меньшей мере одной функции в ответ на ввод касанием, принятый в области пролистывания, причем ввод касанием содержит первое действие касанием в первом осевом направлении и второе действие касанием во втором осевом направлении, в котором первая функция выполняется в ответ на первое действие касанием, при этом первая функция заключается в пролистывании отображаемого представления, и первое действие касанием заключается в перемещении линейки пролистывания в первом осевом направлении вдоль области пролистывания, и вторая функция выполняется в ответ на второе действие касанием, причем вторая функция отличается от первой функции.

[0008] В соответствии с вариантом осуществления способ управления в устройстве, содержащем сенсорный экран, где сенсорный экран отображает область пролистывания с линейкой пролистывания в части представления, отображенного на сенсорном экране, включает в себя этапы: выполнение первой функции в ответ на первое действие касанием, где первая функция заключается в пролистывании отображаемого представления и первое действие касанием заключается в перемещении линейки пролистывания в первом осевом направлении в пределах области пролистывания, и выполнении второй функции в ответ на второе действие касанием, причем вторая функция отличается от первой функции, при этом по меньшей мере одна из первой функции и второй функции выполняется в ответ на ввод касанием, принятый в области пролистывания, причем ввод касанием содержит первое действие касанием в первом осевом направлении и второе действие касанием во втором осевом направлении.

[0009] В соответствии с вариантом осуществления способ управления мобильным терминалом включает в себя отображение области пролистывания, простирающейся в первом направлении, и линейки пролистывания, обеспеченной в пределах области пролистывания на сенсорном экране в предписанном меню, пролистывание изображения, отображаемого на сенсорном экране, когда касаются линейки пролистывания и «тянут» в первом направлении или в направлении, противоположном первому направлению, и выполнение функции, связанной с предписанным меню, когда по меньшей мере одной из области пролистывания и линейки пролистывания касаются и «тянут» во втором направлении или направлении, противоположном второму направлению, отличающемуся от первого направления и направления, противоположного первому направлению.

[0010] Эти и другие варианты осуществления также станут очевидными для специалистов в данной области техники из следующего подробного описания вариантов осуществления, которые имеют ссылку на прилагаемые чертежи, причем изобретение не ограничивается каким-либо конкретным раскрытым вариантом осуществления.

Краткое описание чертежей

[0011] Вышеупомянутые и другие аспекты, признаки и преимущества настоящего изобретения станут более очевидными после рассмотрения следующего описания предпочтительных вариантов осуществления, взятых вместе с сопроводительными чертежами.

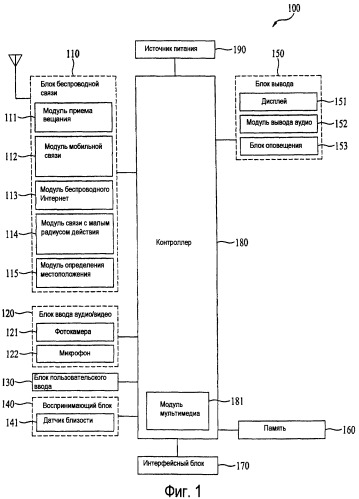

[0012] Фиг.1 - блок-схема мобильного терминала в соответствии с вариантом осуществления настоящего изобретения.

[0013] Фиг.2 - вид в перспективе лицевой стороны мобильного терминала согласно варианту осуществления настоящего изобретения.

[0014] Фиг.3 - вид в перспективе задней стороны мобильного терминала, показанного на Фиг.2.

[0015] Фиг.4 - блок-схема системы беспроводной связи, в которой работает мобильный терминал в соответствии с настоящим изобретением.

[0016] Фиг.5 - последовательность операций, иллюстрирующая управление мобильным терминалом в соответствии с вариантом осуществления настоящего изобретения.

[0017] Фиг.6-23 - изображения экрана дисплея, на котором реализуется способ управления мобильным терминалом в соответствии с различными вариантами осуществления настоящего изобретения.

[0018] Фиг.24 - последовательность операций, иллюстрирующая управление мобильным терминалом в соответствии с другим вариантом осуществления настоящего изобретения.

[0019] Фиг.25 и Фиг.26 - изображения экрана дисплея, на котором реализуется способ управления мобильным терминалом в соответствии с другим вариантом осуществления настоящего изобретения.

Подробное описание предпочтительных вариантов осуществления

[0020] В дальнейшем подробном описании ссылка делается на сопроводительные чертежи, которые являются частью настоящего описания и которые показывают конкретные варианты осуществления изобретения посредством иллюстрации. Должно быть понятно специалистам в данной области техники, что другие варианты осуществления могут использоваться и структурные, электрические и процедурные изменения могут быть сделаны, не отступая от объема настоящего изобретения. Везде, где возможно, одинаковые номера ссылок будут использоваться всюду в чертежах для обращения к одним и тем же или аналогичным частям.

[0021] Используемые в настоящем описании термины 'модуль', 'блок' и 'часть' используются для элементов только для облегчения раскрытия настоящего изобретения. Поэтому терминам не даются значимые значения или роли, и подразумевается, что 'модуль', 'блок' и 'часть' могут использоваться вместе или взаимозаменяемо.

[0022] Настоящее изобретение может применяться к различным типам терминалов. Примеры таких терминалов включают в себя мобильные терминалы, так же как и стационарные терминалы, такие как мобильные телефоны, пользовательское оборудование, смартфоны, настольные средства визуального отображения, компьютеры, цифровые терминалы вещания, персональные цифровые ассистенты, портативные мультимедийные проигрыватели (PMP) и навигаторы. Однако, не ограничиваясь только примером, дальнейшее описание будет относиться к мобильному терминалу 100, и следует отметить, что такие способы могут применяться одинаково к другим типам терминалов.

[0023] Фиг.1 - блок-схема мобильного терминала 100 в соответствии с вариантом осуществления настоящего изобретения. Фиг.1 показывает мобильный терминал 100, имеющий различные компоненты, но подразумевается, что осуществление всех иллюстрированных компонентов не является требованием. Альтернативно может быть реализовано большее или меньшее количество компонентов.

[0024] Фиг.1 показывает модуль 110 беспроводной связи, сконфигурированный с несколькими обычно реализуемыми компонентами. Например, модуль 110 беспроводной связи типично включает в себя один или более компоненты, которые разрешают беспроводную связь между мобильным терминалом 100 и системой беспроводной связи или сетью, в пределах которой располагается мобильный терминал. В случае немобильных терминалов модуль 110 беспроводной связи может заменяться на модуль проводной связи. Модуль 110 беспроводной связи и модуль проводной связи могут обычно называться как модуль связи. Модуль 111 приема вещания принимает сигнал вещания и/или ассоциированную с радиовещанием информацию от внешнего объекта управления вещанием по каналу вещания. Канал вещания может включать в себя канал спутниковой связи и наземный канал. Объект управления вещанием обычно относится к системе, которая передает сигнал вещания и/или ассоциированную с радиовещанием информацию.

[0025] По меньшей мере два модуля 111 приема вещания могут быть обеспечены для мобильного терминала 100 для осуществления одновременного приема по меньшей мере двух каналов вещания или облегчения переключения канала вещания. Примеры ассоциированной с вещанием информации включают в себя информацию, ассоциированную с каналом вещания, радиовещательной программой, поставщиком услуг радиовещания и т.п. Например, ассоциированная с вещанием информация может включать в себя электронное расписание программ (EPG) цифрового мультимедийного радиовещания (DMB) и электронное расписание служб (ESG) цифрового карманного видеовещания (DVB-H).

[0026] Сигнал вещания может быть реализован, например, как телевизионный сигнал вещания, сигнал радиовещания и сигнал вещания данных. При желании сигнал вещания дополнительно может включать в себя сигнал вещания, объединенный с сигналом радио- или телевизионного вещания.

[0027] Модуль 111 приема вещания может быть сконфигурирован для приема сигналов вещания, переданных от различных типов систем вещания. Не ограничиваясь этим примером, такие радиовещательные системы включают в себя цифровое мультимедийное наземное вещание (DMB-T), цифровое мультимедийное спутниковое вещание (DMB-S), цифровое портативное видеовещание (DVB-H), эта система вещания данных известна только как линия прямой передачи аудиовизуальной информации (MediaFLO®), и цифровое наземное вещание с интегрированными службами (ISDB-T). Также возможен прием сигналов мультивещания. При желании данные, принятые модулем 111 приема вещания, могут быть сохранены в подходящем устройстве, таком как память 160.

[0028] Модуль 112 мобильной связи обменивается сигналами беспроводной связи с одним или более объектами сети, такими как базовая станция или узел B. Такие сигналы могут представлять, например, аудио, видео, мультимедиа, сигнализацию управления и данные.

[0029] Беспроводный интернет-модуль 113 поддерживает доступ в Интернет для мобильного терминала 100. Этот модуль может быть внутренне или внешне подсоединен к мобильному терминалу 100. Подходящие технологии для беспроводного Интернета могут включать в себя, но не ограничиваться, WLAN (беспроводная локальная сеть) (Wi-Fi), Wibro (беспроводная широкополосная сеть), WiMax (мировая функциональная совместимость для микроволнового доступа) и HSDPA (высокоскоростной пакетный доступ нисходящей линии связи). Беспроводной интернет-модуль может быть заменен на проводной интернет-модуль в немобильных терминалах. Беспроводной интернет-модуль 113 и проводной интернет-модуль обычно называются как интернет-модуль.

[0030] Модуль 114 связи малой дальности облегчает связь в относительно малой области. Подходящие технологии для обмена на малой дальности могут включать в себя, но не ограничиваться, идентификацию радиочастоты (RFID), идентификацию инфракрасной передачи данных (IrDA), ультраширокополосную радиосвязь (UWB), а также технологии формирования сетей, обычно называемые технологией Bluetooth и ZigBee.

[0031] Модуль 115 определения местоположения идентифицирует или иначе получает местоположение мобильного терминала 100. Этот модуль может быть реализован, используя, например, компоненты глобальной системы определения местоположения (GPS), которая совместно работает с ассоциированными спутниками, компонентами сети и их комбинациями.

[0032] Согласно настоящей технологии модуль 115 определения местоположения в состоянии точно вычислить информацию о текущей 3-мерной позиции на основании долготы, широты и высоты посредством вычисления информации расстояния и точной информации времени от по меньшей мере трех спутников и затем посредством применения триангуляции к вычисленной информации. В настоящее время местоположение и информация времени вычисляются, используя три спутника, и затем исправляются ошибки вычисленной позиции местоположения и информации времени, используя другой спутник. Кроме того, модуль 115 определения местоположения в состоянии вычислить информацию скорости посредством вычисления текущего местоположения в реальном времени.

[0033] Блок 120 ввода аудио/видео (A/V) сконфигурирован для обеспечения ввода аудио- или видеосигнала в мобильный терминал 100. Как показано, блок 120 ввода A/V включает в себя фотокамеру 121 и микрофон 122. Камера 121 принимает и обрабатывает кадры изображения фотоснимков или видео.

[0034] Микрофон 122 принимает внешний аудиосигнал, в то время как портативное устройство находится в конкретном режиме, таком как режим телефонного вызова, режим записи или режим распознавания речи. Этот аудиосигнал обрабатывается и преобразовывается в цифровые данные.

[0035] Портативное устройство, и конкретно блок 120 ввода A/V, обычно включает в себя различные алгоритмы удаления шума для удаления шума, сгенерированного в ходе получения внешнего аудиосигнала. Данные, сгенерированные блоком 120 ввода A/V, могут храниться в памяти 160, использоваться блоком 150 вывода или передаваться с помощью одного или более блоков модуля 110 связи. При желании могут использоваться два или более микрофона и/или камеры.

[0036] Блок 130 пользовательского ввода генерирует входные данные в ответ на пользовательскую манипуляцию ассоциированного устройства или устройств ввода. Примеры таких устройств включают в себя клавиатуру, коммутатор, сенсорную панель, такую как действующая от статического давления/емкости, перемещающее колесико и перемещающий джойстик. Конкретный пример - тот, в котором блок 130 пользовательского ввода сконфигурирован как сенсорная панель, взаимодействующая с дисплеем, которая описана более подробно ниже.

[0037] Блок 140 восприятия обеспечивает измерения состояния различных аспектов мобильного терминала 100. Например, блок восприятия может обнаружить открытое/закрытое состояние мобильного терминала 100, относительное позиционирование компонентов, таких как дисплей и клавиатура мобильного терминала, изменение позиции мобильного терминала или компонента мобильного терминала, присутствие или отсутствие пользовательского контакта с мобильным терминалом, ориентация или ускорение/замедление мобильного терминала.

[0038] Если мобильный терминал 100 сконфигурирован как мобильный терминал скользящего типа, блок 140 восприятия может распознавать, является ли скользящая часть мобильного терминала открытой или закрытой. Другие примеры включают в себя блок 140 восприятия, определяющий присутствие или отсутствие мощности, поданной источником питания 190, присутствие или отсутствие связи или другого соединения между блоком 170 интерфейса и внешним устройством.

[0039] Блок 170 интерфейса часто реализуется для соединения мобильного терминала с внешними устройствами. Типичные внешние устройства включают в себя проводные/беспроводные головные телефоны, внешние зарядные устройства, источники питания, запоминающие устройства, сконфигурированные для хранения данных, таких как аудио, видео и картинки, а также наушники и микрофоны. Блок 170 интерфейса может быть сконфигурирован для использования проводного/беспроводного порта передачи данных, аудиопорта ввода/вывода, видеопорта ввода/вывода, разъема карты для связи с картой памяти, карты модуля идентификации абонента (SIM), карты модуля идентификации пользователя (DIM) или карты переносного модуля идентификации пользователя (RUIM).

[0040] Когда мобильный терминал 110 подсоединяется к внешней подставке для подзарядки, блок 170 интерфейса становится промежуточным элементом для подачи на мобильный терминал 100 энергии от подставки для подзарядки или промежуточным элементом для подачи пользователем входных сигналов различных команд от подставки для подзарядки к мобильному терминалу 100. Каждое из ввода сигналов различных команд от подставки для подзарядки или энергии может работать как сигнал, разрешающий мобильному терминалу 100 распознать, что он корректно расположен в подставке для подзарядки.

[0041] Блок 150 вывода обычно включает в себя различные компоненты, которые поддерживают выходные требования мобильного терминала 100. Дисплей 151 типично реализуется для визуального отображения информации, ассоциированной с мобильным терминалом 100. Например, если мобильный терминал 100 будет работать в режиме телефонного вызова, то дисплей в общем будет обеспечивать интерфейс пользователя или графический интерфейс пользователя, который включает в себя информацию, ассоциированную с размещением, проведением и завершением телефонного вызова. В качестве другого примера, если мобильный терминал 100 находится в режиме видеовызова или режиме фотографирования, дисплей 151 может дополнительно или альтернативно отображать изображения, ассоциированные с этими режимами.

[0042] Одна конкретная реализация включает в себя дисплей 151, сконфигурированный как сенсорный экран, работающий во взаимодействии с устройством ввода, таким как сенсорная панель. Эта конфигурация позволяет дисплею 151 функционировать и как устройство вывода, и как устройство ввода в ассоциации с блоком 140 восприятия.

[0043] Дисплей 151 может быть реализован, используя известные технологии дисплея, включая жидкокристаллический дисплей (индикатор на жидких кристаллах, LCD), жидкокристаллический дисплей на тонкопленочных транзисторах (TFT-LCD), дисплей на органических светоизлучающих диодах (OLED), гибкий дисплей и трехмерный дисплей. Некоторые из дисплеев могут быть сконфигурированы как прозрачные, чтобы видеть внешнее окружение. Их можно назвать прозрачными дисплеями. И прозрачный жидкокристаллический дисплей является типичным примером для прозрачных дисплеев.

[0044] Мобильный терминал 100 может включать в себя один или более дисплеи 151. Пример варианта осуществления с двумя дисплеями - тот, в котором дисплей 151 сконфигурирован как внутренний просматриваемый дисплей, когда мобильный терминал 100 находится в открытом положении, и второй дисплей 151 сконфигурирован как внешний дисплей, просматриваемый в открытом и закрытом положениях.

[0045] Сенсорный экран может быть сконфигурирован для обнаружения давления ввода касанием, так же как позиции и размера ввода касанием в ассоциации с блоком 140 восприятия. Дополнительно, датчик 141 близости может обеспечиваться в пределах или вокруг сенсорного экрана. Датчик 141 близости обнаруживает объект, приближающийся к предписанной поверхности обнаружения, или присутствие или отсутствие объекта, существующего вокруг него, используя электромагнитное излучение или инфракрасные лучи без механического контакта. Следовательно, датчик 141 близости превосходит контактный датчик в продолжительности службы и использовании.

[0046] Пример принципа работы датчика 141 близости объясняется следующим образом. Прежде всего, если объект приближается к обнаруживающей поверхности датчика, в то время как колебательная схема генерирует синусоидальную радиочастоту, амплитуда колебания колебательной схемы уменьшается или прекращается. Это изменение преобразовывается в электрический сигнал для обнаружения присутствия или отсутствия объекта. Таким образом, даже если какой-нибудь материал, кроме металлического, пребывает между датчиком близости РЧ колебаний и объектом, бесконтактный переключатель в состоянии обнаружить объект без контакта с материалом.

[0047] Несмотря на то что датчик 141 близости не обеспечивается, если сенсорный экран является электростатическим, он может быть сконфигурирован для обнаружения близости указателя через изменение электрического поля, характерного для близости указателя. Таким образом, если указатель помещается около сенсорного экрана, фактически не контактируя с сенсорным экраном, он в состоянии обнаружить позицию указателя и расстояние между указателем и сенсорным экраном. Для ясности и удобства объяснения действие по предоставлению возможности указателю приближаться к сенсорному экрану для того, чтобы быть опознанным как помещенный на сенсорный экран, называется 'бесконтактным касанием', и действие, которое предоставляет возможность указателю фактически войти в контакт с сенсорным экраном, называется 'контактным касанием'. И позиция, в которой бесконтактное касание применяется к сенсорному экрану, используя указатель, означает позицию указателя, вертикально соответствующего сенсорному экрану, когда указатель применяет бесконтактное касание.

[0048] Если используется бесконтактный датчик 141, он в состоянии воспринять бесконтактное касание и его принцип работы, например расстояние бесконтактного касания, направление бесконтактного касания, скорость бесконтактного касания, позицию бесконтактного касания, состояние перемещения бесконтактного касания и т.п. И он также в состоянии выводить информацию, соответствующую воспринятому действию бесконтактного касания и принципу бесконтактного касания к сенсорному экрану.

[0049] Фиг.1 дополнительно показывает блок 150 вывода, имеющий модуль 152 аудиовывода, который поддерживает требования выходного аудио- мобильного терминала 100. Модуль 152 аудиовывода часто реализуется, используя один или более динамики, зуммеры, другие устройства аудиопродукции, а также их комбинацию.

[0050] Модуль 152 аудиовывода функционирует в различных режимах, таких как режим приема вызова, режим установки вызова, режим записи, режим распознавания речи и режим приема вещания. Во время работы модуль 152 аудиовывода выдает аудио, относящееся к конкретной функции или статусу, такому как принятый вызов, принятое сообщение или ошибки.

[0051] Блок 150 вывода дополнительно показан как имеющий сигнал оповещения 153, который обычно используется для сигнализации или иным образом идентификации появления конкретного события, ассоциированного с мобильным терминалом 100. Типичные события включают в себя принятый вызов, принятое сообщение и принятый пользовательский ввод.

[0052] Примером сигнала, обеспеченного блоком 150 вывода, является тактильное ощущение. Например, сигнал оповещения 153 может быть сконфигурирован на вибрацию в ответ на прием мобильным терминалом 100 вызова или сообщения. В качестве другого примера, вибрация обеспечивается посредством сигнала 153 оповещения в ответ на прием пользовательского ввода в мобильном терминале 100, таким образом обеспечивая тактильный механизм обратной связи. Подразумевается, что различные сигналы, обеспеченные компонентами блока 150 вывода, могут быть отдельно выполнены или выполнены, используя любую комбинацию таких компонентов.

[0053] Память 160 обычно используется для хранения различных типов данных, чтобы поддержать обработку, управление и требования хранения мобильного терминала 100. Примеры таких данных включают в себя программные инструкции для приложений, работающих на мобильном терминале 100, контактные данные, данные телефонной книги, сообщения, картинки и видео.

[0054] В памяти 160 могут вместе храниться данные частоты использования, такие как частота использования для каждого номера телефона, каждого сообщения, каждого мультимедийного объекта. Кроме того, в памяти 160 могут храниться данные для различных шаблонов колебаний и/или звукового выходного сигнала, в случае ввода касанием на сенсорном экране.

[0055] Поскольку преобразованная информация может храниться в памяти 160, удобство пользователя может дополнительно обеспечиваться путем предоставления пользователю преобразованной информации в случае необходимости. Кроме того, в памяти 160 может храниться недавняя хронология (история) использования или совокупная частота использования каждого меню в мобильном терминале 100.

[0056] Память 160, показанная на Фиг.1, может быть реализована, используя любой тип или комбинацию подходящих энергозависимых и энергонезависимых ЗУ или запоминающих устройств, включая оперативную память (ОЗУ), статическое ОЗУ (SRAM), электрически стираемое ППЗУ (СППЗУ), стираемое программируемое ПЗУ (EPROM), программируемое ПЗУ (PROM), постоянное запоминающее устройство (ПЗУ), магнитную память, флеш-память, магнитный или оптический диск, память в виде карточки или другую аналогичную память или запоминающее устройство.

[0057] Контроллер 180 типично управляет всеми операциями мобильного терминала 100. Например, контроллер 180 выполняет управление и обработку, ассоциированные с речевыми вызовами, передачей данных, мгновенным обменом сообщениями, видеовызовами, операциями фотокамеры и операциями записи.

[0058] Контроллер 180 может включать в себя мультимедийный модуль 181, который обеспечивает воспроизведение мультимедийной информации. Мультимедийный модуль 181 может быть сконфигурирован как часть контроллера 180 или реализован как отдельный компонент. Кроме того, контроллер 180 в состоянии выполнить процесс распознавания образов для определения ввода письменного текста и ввод рисования изображения, осуществляющиеся на сенсорном экране как знаки или изображения соответственно.

[0059] Источник питания 190 обеспечивает мощность, требуемую различными компонентами для мобильного терминала 100. Мощность может быть внутренней мощностью, внешней мощностью или их комбинацией.

[0060] Различные варианты осуществления, описанные в настоящем описании, могут быть реализованы в считываемом компьютером носителе, используя, например, программное обеспечение, аппаратное обеспечение или некоторую их комбинацию. Для реализации аппаратного обеспечения варианты осуществления, описанные в настоящем описании, могут быть реализованы в одной или более специализированной интегральной схеме (ASIC), процессоре для цифровой обработки сигналов (DSP), устройствах цифровой обработки сигналов (DSPD), программируемых логических устройствах (PLD), программируемых вентильных матрицах (FPGA), процессорах, контроллерах, микроконтроллерах, микропроцессорах, других электронных блоках, разработанных для выполнения функций, описанных в настоящем описании, или в их выборочной комбинации. В некоторых случаях такие варианты осуществления могут также быть реализованы контроллером 180.

[0061] Для реализации программного обеспечения варианты осуществления, описанные в настоящем описании, могут быть реализованы отдельными программными модулями, такими как процедуры и функции, каждая из которых выполняет одну или более функций и операций, описанных в настоящем описании. Программные коды могут реализовываться приложением, написанным на любом подходящем языке программирования, и могут храниться в памяти, такой как память 160, и выполняться контроллером или процессором, таким как контроллер 180.

[0062] Мобильный терминал 100 может реализовываться во множестве различных конфигураций. Примеры таких конфигураций включают в себя тип с откидывающейся крышкой, тип со скользящей (сдвигающейся) крышкой, тип без крышки, тип с вращающейся крышкой, тип с поворачивающейся крышкой и их комбинации. Для ясности дальнейшее раскрытие прежде всего касается мобильного терминала 100 со сдвигающейся крышкой. Однако такие приемы применяется одинаково к другим типам мобильных терминалов.

[0063] Фиг.2 - вид в перспективе лицевой стороны мобильного терминала 100 согласно варианту осуществления настоящего изобретения. На Фиг.2 показан мобильный терминал 100, имеющий первую часть 200, сконфигурированную для взаимодействия со второй частью 205 посредством скольжения.

[0064] Блок 130 пользовательского ввода, описанный на Фиг.1, может включать в себя первый блок ввода, такой как функциональные клавиши и четыре клавиши 210 направления, второй блок ввода, такой как клавиатура 215, и третий блок ввода, такой как дополнительные клавиши 245. Функциональные клавиши 210 ассоциированы с первой частью 200, и клавиатура 215 ассоциирована со второй частью 205. Клавиатура 215 включает в себя различные клавиши, такие как цифры, знаки и символы, для разрешения пользователю сделать вызов, подготовки текстового или мультимедийного сообщений и иным образом управления мобильным терминалом 100.

[0065] Первая часть 200 скользит относительно второй части 205 между открытыми и закрытыми положениями. Хотя не показано на чертежах, в случае мобильного терминала типа откидывающейся крышки, первая часть складывается и раскладывается относительно второй части между открытыми и закрытыми положениями. В дополнение, в случае мобильного терминала типа с поворачивающейся крышкой первая часть поворачивается относительно второй части между открытыми и закрытыми положениями.

[0066] В закрытом положении первая часть 200 позиционируется над второй частью 205 таким образом, что клавиатура 215 существенно или полностью закрывается первой частью 200. В открытом положении возможен пользовательский доступ к клавиатуре 215. Функциональные клавиши 210 удобно сконфигурированы для пользователя для ввода команд, таких как начало, остановка и пролистывание.

[0067] Мобильный терминал 100 работает или в режиме ожидания, в котором он в состоянии принять вызов или сообщение и принимать и отвечать на сигнализацию управления сетью связи, или в режиме активного вызова. Типично мобильный терминал 100 функционирует в режиме ожидания в закрытом положении и в активном режиме - в открытом положении. Эта конфигурация режима может быть изменена так, как требуется, или при желании.

[0068] Первая часть 200 показана сформированной из первого корпуса 220 и второго корпуса 225. Вторая часть 205 показана сформированной из первого корпуса 230 и второго корпуса 235. Первый корпус 230 и второй корпус 235 обычно формируются из соответственно твердого материала, такого как пластмасса, полученного методом литья, или формируются, используя металлический материал, такой как нержавеющая сталь (STS) и титан (Ti).

[0069] Один или более промежуточные корпусы могут быть обеспечены между первым корпусом 230 и вторым корпусом 235 одной или обеих из первой части 200 и второй части 205. Первая часть 200 и вторая часть 205 обычно имеет размер для установки необходимых электронных компонентов для поддержки работы мобильного терминала 100.

[0070] У первой части 200 есть фотокамера 121 и блок 152 аудиовывода, который сконфигурирован как динамик, расположенный относительно дисплея 151. Фотокамера 121 может быть сконфигурирована таким образом, что она может быть выборочно расположена относительно первой части 200 посредством вращения или поворота.

[0071] Функциональные клавиши 210 расположены рядом с нижней стороной дисплея 151, который показан реализованным как LCD или OLED. Дисплей 151 может также быть сконфигурирован как сенсорный экран, имеющий нижележащую сенсорную панель, которая генерирует сигналы в ответ на пользовательский контакт с сенсорным экраном, например, пальцем или пером.

[0072] У второй части 205 есть микрофон 122, расположенный рядом с клавиатурой 215, имеющей дополнительный клавиши 245, которые являются одним из типов блока пользовательского ввода, как упомянуто выше, расположенного вдоль стороны второй части 205. Предпочтительно дополнительные клавиши 245 сконфигурированы как горячие клавиши таким образом, что дополнительные клавиши ассоциируются с конкретной функцией мобильного терминала 100. Блок 170 интерфейса показан расположенным рядом с дополнительными клавишами 245 и источником питания 190, показанным в форме батареи, расположенным на нижней части второй части 205.

[0073] Фиг.3 - вид сзади мобильного терминала 100, показанного на Фиг.2. Фиг.3 показывает вторую часть 205, имеющую фотокамеру 121 с ассоциированной вспышкой 250 и зеркалом 255. Вспышка 250 работает вместе с камерой 121. Зеркало 255 полезно для помощи пользователю позиционировать камеру 121 в режиме автопортрета.

[0074] Фотокамера 121 второй части 205 обращена в направлении, противоположном направлению, в котором обращена фотокамера 121 первой части 200 (Фиг.2). У каждой из фотокамер 121 первой части 200 и второй части 205 могут быть одинаковые или различные возможности.

[0075] В варианте осуществления фотокамера 121 первой части 200 работает с относительно более низким разрешением, чем фотокамера 121 второй части 205. Такое осуществление работает хорошо во время видеоконференции, например, в которой могут быть ограничены возможности пропускной способности обратной линии связи. Относительно более высокое разрешение фотокамеры 121 второй части 205, показанной на Фиг.3, является полезным для получения фотографий более высокого качества для более позднего использования или для того, чтобы общаться с другими абонентами.

[0076] Вторая часть 205 также включает в себя блок 152 аудиовывода, расположенный на верхней стороне второй части и сконфигурированный как динамик. Блоки 152 аудиовывода первой части 200 и второй части 205 могут взаимодействовать для обеспечения вывода сигнала стерео. Кроме того, оба из этих блоков 152 аудиовывода могут быть сконфигурированы для работы в качестве микрофона с динамиком.

[0077] Показана антенна 260, принимающая сигнал вещания, которая расположена в верхнем конце второй части 205. Антенна 260 функционирует во взаимодействии с модулем 111 приема вещания. Антенна 260 может быть фиксирована или сконфигурирована для того, чтобы убираться внутрь второй части 205. Задняя сторона первой части 200 включает в себя модуль 265 скольжения, который подсоединяется с возможностью скольжения к соответствующему модулю скольжения, расположенному на передней стороне второй части 205.

[0078] Подразумевается, что иллюстрированное размещение различных компонентов первой части 200 и второй части 205 может быть модифицировано как требуется или при желании. Обычно некоторые или все компоненты одной части могут альтернативно быть реализованы в другой части. В дополнение, местоположение и относительное расположение таких компонентов не являются критичным для многих вариантов осуществления, и поэтому компоненты могут располагаться в местах, которые отличаются от тех, которые показаны посредством представленных чертежей.

[0079] Мобильный терминал 100 согласно Фиг.1-3 может быть сконфигурирован для работы в системе связи, которая передает данные с помощью кадров или пакетов, включая как беспроводные, так и проводные системы связи и установленные на спутнике системы связи. Такие системы связи используют различные воздушные интерфейсы и/или физические уровни.

[0080] Примеры воздушных интерфейсов, используемых системами связи, включают в себя, например, множественный доступ с разделением частот (FDMA), множественный доступ с временным разделением каналов (TDMA), множественный доступ с кодовым разделением (CDMA), универсальную мобильную систему связи (UMTS), проект долгосрочного совершенствования сетей (LTE) UMTS и глобальную систему мобильно
