Мобильный терминал и способ управления передачей данных связи и устройство отображения списка связи в нем

Мобильный терминал и способ управления передачей данных связи и устройство отображения списка связи в нем

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к мобильному терминалу и соответствующему способу для управления конкретными модулями идентификации мобильного терминала, которые необходимо использовать на основе заранее определенного действия с касанием.

Уровень техники

В целом, терминалы могут классифицироваться на мобильные/портативные терминалы и стационарные терминалы. Мобильные терминалы могут также классифицироваться на карманные терминалы и терминалы, установленные в транспортном средстве. Мобильные терминалы также в данный момент включают в себя множество различных функций, например съемка фотографий либо движущихся изображений, воспроизведение музыки и т.д., и, таким образом, функционируют как мультимедийные плееры. Тем не менее, мобильный терминал все еще ограничен по величине доступных служб.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Соответственно, одна цель настоящего изобретения направлена на мобильный терминал и соответствующий способ, который, главным образом, устраняет одну либо более проблем из-за ограничений и недостатков предшествующего уровня техники.

Другой целью настоящего изобретения является предоставление мобильного терминала и соответствующего способа, чтобы разрешить пользователю легко выбирать и идентифицировать модуль, используемый при передаче данных связи.

Еще одной целью настоящего изобретения является предоставление мобильного терминала и соответствующего способа для отображения информации модуля идентификации относительно принятых и/или отправленных сообщений, вызовов и т.д.

Для достижения этих целей и других преимуществ и согласно цели изобретения, как реализовано и в общих чертах описано в материалах данной заявки, настоящее изобретение предусматривает в одном аспекте мобильный терминал, который включает в себя, по меньшей мере, первый модуль идентификации и второй модуль идентификации; блок беспроводной связи, сконфигурированный для приема и передачи данных связи; сенсорный экран, сконфигурированный для приема сенсорного ввода по заранее определенной сенсорной области для выбора одного из первого и второго модулей идентификации; и контроллер, сконфигурированный для управления блоком беспроводной связи для передачи данных связи, используя один из первого и второго модулей идентификации на основе сенсорного ввода, выполняемого на заранее определенной сенсорной области.

В другом аспекте настоящее изобретения предусматривает способ управления мобильным терминалом, включая, по меньшей мере, первый модуль идентификации и второй модуль идентификации. Способ включает в себя разрешение через блок беспроводной связи, прием и передачу данных связи, используя один из первых и вторых модулей идентификации; прием через сенсорный экран сенсорного ввода по заранее определенной сенсорной области сенсорного экрана для выбора одного из первого и второго модулей идентификации; и управление через контроллер блоком беспроводной связи для передачи данных связи, используя упомянутый один из первого и второго модулей идентификации на основе сенсорного ввода, осуществляемого по заранее определенной сенсорной области.

Дополнительная область применимости настоящего изобретения станет очевидной из подробного описания, представленного ниже. Тем не менее, следует понимать, что подробное описание и отдельные примеры, при указании предпочтительных вариантов осуществления изобретения, даны только в качестве иллюстрации, так как различные изменения и модификации в пределах духа и области применения изобретения станут очевидными специалистам в данной области техники из этого подробного описания.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Сопроводительные чертежи, которые включены в состав, чтобы обеспечить дополнительное понимание изобретения, и включены в и составляют часть этой заявки, иллюстрируют вариант(ы) осуществления изобретения и вместе с описанием служат для раскрытия принципа изобретения. На чертежах:

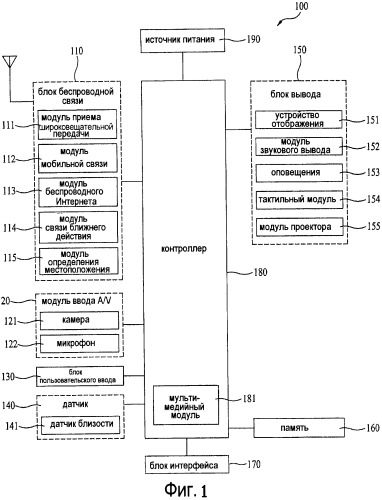

Фиг. 1 - это блок-схема мобильного терминала согласно одному варианту осуществления настоящего изобретения;

Фиг. 2A и 2B являются схемами, которые иллюстрируют множество модулей идентификации, съемным образом загружаемых в мобильный терминал согласно одному варианту осуществления настоящего изобретения;

Фиг. 3А и 3B являются схемами конфигураций экрана, которые отображают ключевую область отправки на сенсорном экране мобильного терминала согласно одному варианту осуществления настоящего изобретения;

Фиг. 4 является блок-схемой последовательности операций способа, которая иллюстрирует способ управления передачей данных связи в мобильном терминале согласно одному варианту осуществления настоящего изобретения;

Фиг. 5A и 5B являются схемами изображений, которые отображают настройку конфигурации модуля идентификации согласно одному варианту осуществления настоящего изобретения;

Фиг. с 6A по 10C являются схемами конфигураций экрана для передачи вызова, используя модуль идентификации, обозначаемый сенсорным шаблоном действия с касанием, выполняемого на ключевой области отправки согласно одному варианту осуществления настоящего изобретения;

Фиг. с 11A по 11C являются схемами конфигураций экрана для отправки сообщения, используя модуль идентификации, обозначаемый сенсорным шаблоном действия с касанием, выполняемого на ключевой области отправки согласно одному варианту осуществления настоящего изобретения;

Фиг. 12A и 12B являются схемами конфигураций экрана, отображающих вторичную информацию идентификации на ключевой области отправки, если первый модуль идентификации, который является приоритетным модулем идентификации, находится в состоянии неудовлетворительной связи согласно одному варианту осуществления настоящего изобретения;

Фиг. с 13A по 14C являются схемами конфигураций экрана для окончания вызова, используя модуль идентификации, обозначаемый с помощью сенсорного шаблона из действия с касанием, выполняемого по конечной ключевой области, если первый и второй вызовы соединены, используя первый и второй модули идентификации согласно одному варианту осуществления настоящего изобретения;

Фиг. 15А и 15В являются схемами конфигураций экрана, отображающих вторичную информацию идентификации по ключевой области отправки, когда принимают вызов, использующий второй модуль идентификации согласно одному варианту осуществления настоящего изобретения;

Фиг. 16 является блок-схемой последовательности операций, иллюстрирующей способ отображения списка связи в мобильном терминале согласно одному варианту осуществления настоящего изобретения;

Фиг. с 17А по 17С являются схемами конфигураций экрана, отображая список связи, созданный с помощью ответной информации, включая в себя информацию идентификации соответствующего модуля идентификации согласно одному варианту осуществления настоящего изобретения;

Фиг. с 18А по 18D являются схемами конфигураций экрана для передачи вызова в определенный ответный терминал, используя модуль идентификации, указанный с помощью сенсорного шаблона из действия с касанием, выполняемого по ключевой области отправки, включенной в определенную ответную информацию согласно одному варианту осуществления настоящего изобретения;

Фиг. с 19А по 19С являются схемами конфигураций экрана для отправки сообщения в определенный ответный терминал, используя модуль идентификации, указанный с помощью сенсорного шаблона из действия с касанием, выполняемого по ключевой области отправки, включенной в определенную ответную информацию согласно одному варианту осуществления настоящего изобретения; и

Фиг. с 20А по 20С являются схемами конфигураций экрана для отображения информации идентификации соответствующего модуля идентификации, когда определенная ответная информация выбирается согласно настоящему изобретению.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

В последующем подробном описании сделана ссылка на прилагаемые чертежи, которые создают его часть и которые показывают с помощью иллюстрации определенные варианты осуществления изобретения. Специалистам в этой технологической области следует понимать, что могут использоваться другие варианты осуществления, и структурные, электрические, а также процедурные изменения могут быть сделаны без отклонения от объема настоящего изобретения. Где это возможно, повсюду будут использованы одни и те же номера ссылок на чертежах, чтобы ссылаться на те же или подобные части.

Прежде всего, мобильные терминалы, описанные в этом изобретении, могут включать в себя мобильный телефон, смартфон, портативный компьютер, цифровой широковещательный терминал, PDA (персональные цифровые помощники), PMP (портативный мультимедийный плеер), систему навигации и тому подобное. Конфигурации согласно варианту осуществления, описанному в этом изобретении, могут также использоваться для стационарного терминала, например, цифрового ТВ, настольного компьютера и тому подобного.

Фиг. 1 - это блок-схема мобильного терминала 100 согласно одному варианту осуществления настоящего изобретения. Ссылаясь на фиг. 1, мобильный терминал 100 включает в себя блок 110 беспроводной связи, блок 120 ввода A/V (аудио/видео), блок 130 пользовательского ввода, датчик 140, блок 150 вывода, память 160, блок 170 интерфейса, контроллер 180, источник 190 питания и тому подобное. Фиг. 1 показывает мобильный терминал 100, который имеет различные компоненты, но является понятным, что реализация всех из проиллюстрированных компонентов не является требованием. Большие либо меньшие компоненты могут быть реализованы альтернативно.

Блок 110 беспроводной связи включает в себя один либо более компонентов, который допускает беспроводную связь между мобильным терминалом 100 и системой беспроводной связи либо сетью, в которой расположен мобильный терминал 100. Например, и как показано на фиг. 1, блок 110 беспроводной связи может включать в себя модуль 111 приема широковещательной передачи, модуль 112 мобильной связи, беспроводной модуль 113 Интернета, модуль 114 связи ближнего действия, модуль 115 определения положения и тому подобное.

Модуль 111 приема широковещательной передачи принимает широковещательный сигнал и/или широковещательную ассоциированную информацию из внешнего широковещательного управляющего сервера через широковещательный канал. Широковещательный канал может включать в себя спутниковый канал и наземный канал. Дополнительно, широковещательный управляющий сервер в общем ссылается на сервер, который формирует и передает широковещательный сигнал и/или широковещательную ассоциированную информацию либо сервер, который предоставляется с помощью ранее сформированного широковещательного сигнала и/или широковещательной ассоциированной информации и затем передает предоставленный сигнал либо информацию в терминал. Широковещательный сигнал может также быть реализован как ТВ-широковещательный сигнал, радио широковещательный сигнал и широковещательный сигнал данных, среди прочих. Широковещательный сигнал может дополнительно включать в себя широковещательный сигнал, комбинированный с помощью ТВ, либо радио широковещательный сигнал.

Широковещательная ассоциированная информация включает в себя информацию, ассоциированную с широковещательным каналом, широковещательной программой, поставщиком широковещательных служб и т.д. В дополнение, широковещательная ассоциированная информация может предоставляться через сеть мобильной связи, и в этом примере, широковещательная ассоциированная информация может быть принята модулем 112 мобильной связи.

Дополнительно, широковещательная ассоциированная информация может быть реализована в различных формах. Например, широковещательная ассоциированная информация может включать в себя электронный ТВ-гид (EPG) DMB-системы (цифровое мультимедийное широковещание) и электронное служебное меню (ESG) DVB-H-системы (карманная система цифровой широковещательной видео передачи).

Широковещательный модуль 111 приема может также конфигурироваться для приема широковещательных сигналов, передаваемых из различных типов широковещательных систем. В неограничивающем примере подобные широковещательные системы включают в себя цифровую мультимедийную широковещательную наземную (DMB-T) систему, цифровую мультимедийную широковещательную спутниковую (DMB-S) систему, цифровую видеошироковещательную карманную (DVB-H) систему, систему широковещательных данных, известную как MediaFLO® (среда только прямой линии связи) и интегрированные службы цифровой широковещательной наземной (ISDB-T) системы. Широковещательный модуль 111 приема, может также конфигурироваться соответствующим образом для других широковещательных систем, а также вышеизложенных цифровых широковещательных систем. Дополнительно, широковещательный сигнал и/или широковещательная ассоциированная информация, принятая широковещательным модулем 111 приема может сохраняться в соответствующем устройстве, например памяти 160.

В дополнение, модуль 112 мобильной связи передает/принимает беспроводные сигналы в/от одного либо более сетевых объектов (например, базовая станция, внешний терминал, сервер и т.д.). Подобные беспроводные сигналы могут представлять собой аудио, видео и данные согласно передаче/приему текстовых/мультимедийных сообщений среди прочих. Дополнительно, беспроводной модуль 113 Интернета поддерживает доступ к Интернету для мобильного терминала 100 и может внутренне либо внешним образом соединяться с мобильным терминалом 100. В этом примере, беспроводная технология Интернета может включать в себя WLAN (беспроводная LAN) (Wi-Fi), Wibro (беспроводная широкополосная передача), Wimax (международная совместимость для микроволнового доступа), HSDPA (высокоскоростной пакетный доступ нисходящей линии связи) и т.д.

Дополнительно, модуль 114 связи ближнего действия облегчает относительно ближнюю связь. Соответствующие технологии для реализации этого модуля включают в себя радиочастотную идентификацию (RFID), стандарт на передачу данных в инфракрасном диапазоне (IrDA), ультра-широкополосную передачу (UWB), а также сетевые технологии, обычно упоминаемые как Bluetooth и ZigBee, чтобы назвать несколько. Кроме того, модуль 115 определения положения идентифицирует либо иным образом получает положение мобильного терминала 100 и может быть реализован с помощью GPS-модуля (система глобального позиционирования).

Ссылаясь на фиг. 1, блок 120 ввода A/V (аудио/видео) конфигурируется для предоставления ввода звукового либо видеосигнала в мобильный терминал 100. Как показано, блок 120 ввода A/V включает в себя камеру 121 и микрофон 122. Камера 121 принимает и обрабатывает кадры изображения фотоснимков либо видео, которые получены с помощью датчика изображения в режиме видеовызова либо режима фотографии. Обработанные кадры изображения могут затем отображаться на устройстве 151 отображения.

Дополнительно, кадры изображения, обрабатываемые с помощью камеры 121, могут сохраняться в памяти 160 либо могут внешним образом передаваться через блок 110 беспроводной связи. Дополнительно, по меньшей мере, две камеры 121 могут предоставляться для мобильного терминала 100. В дополнение, микрофон 122 принимает внешний звуковой сигнал, тогда как мобильный терминал либо портативное устройство находится в определенном режиме, например режиме вызова, режиме записи и распознавания речи. Звуковой сигнал обрабатывается и преобразовывается в электрические звуковые данные, и обрабатываемые звуковые данные преобразовываются в формат, передаваемый в базовую станцию мобильной связи через модуль 112 мобильной связи для режима вызова. Микрофон 122 также может включать в себя соответствующие алгоритмы устранения шума для устранения шума, формируемого в ходе приема внешнего звукового сигнала.

В дополнение, блок 130 пользовательского ввода формирует ввод данных, отвечающих за управление пользователем ассоциированным устройством либо устройствами. Примеры подобных устройств включают в себя клавиатуру, переключатель с колпаком, сенсорную панель (например, статическое давление/емкостное сопротивление), колесико с перемещением, переключатель с перемещением и т.д. Дополнительно, датчик 140 предусматривает измерительные сигналы для управляющих операций мобильного терминала 100, используя измерения состояния различных аспектов мобильного терминала 100. Например, датчик 140 может обнаружить открытое/закрытое состояние мобильного терминала 100, относительно расположения компонентов (например, устройство отображения либо клавиатура) мобильного терминала 100, изменение положения мобильного терминала 100 либо компонент мобильного терминала 100, присутствие либо отсутствие контакта пользователя с мобильным терминалом 100, ориентацию либо ускорение/замедление мобильного терминала 100.

В качестве примера рассмотрим мобильный терминал 100, который конфигурируется как мобильный терминал подвижного типа. В этой конфигурации датчик 140 может воспринимать, является ли подвижная часть мобильного терминала 100 открытой либо закрытой. Другие примеры включают в себя датчик 140, воспринимающий присутствие либо отсутствие питания, предоставляемого источником 190 питания, присутствие либо отсутствие соединения либо другое соединение между блоком 170 интерфейса и внешним устройством. В варианте осуществления, показанном на фиг. 1, датчик 140 также включает в себя датчик 141 близости.

Дополнительно, блок 150 вывода формирует вывод, релевантный для чувств зрения, слуха, осязания и тому подобного. На фиг. 1 блок 150 вывода включает в себя устройство 151 отображения, модуль 152 звукового вывода, блок 153 оповещения, тактильный модуль 154 и тому подобное. Более подробно, устройство 151 отображения визуально отображает (выводит) информацию, ассоциированную с мобильным терминалом 100. Например, если мобильный терминал функционирует в режиме телефонного вызова, устройство отображения может предусматривать пользовательский интерфейс (UI) либо графический пользовательский интерфейс (GUI), который включает в себя информацию, ассоциированную с размещением, проведением и прерыванием телефонного вызова. В качестве другого примера, если мобильный терминал 100 находится в режиме видеовызова либо режиме фотографирования, устройство 151 отображения может дополнительно либо альтернативно отображать изображения, которые ассоциированы с этими режимами, UI либо GUI.

В дополнение, устройство 151 отображения может быть реализовано, используя технологии дисплея, включая, например, жидкокристаллический дисплей (LCD), тонкопленочный транзисторный - жидкокристаллический дисплей (TFT-LCD), дисплей на органических светодиодах (OLED), гибкий дисплей и трехмерный дисплей. Мобильный терминал 100 может также включать в себя один либо более подобных устройств отображения. Некоторые из вышеуказанных устройств отображения могут также быть реализованы в прозрачном типе либо оптически проницаемом типе, который называется прозрачным устройством отображения. TOLED (прозрачный OLED) или тому подобное является характерным примером для прозрачного устройства отображения. Задняя часть устройства 151 отображения может, кроме того, быть также реализована в оптически проницаемом типе. В этой конфигурации пользователь может видеть объект в задней части корпуса терминала через область, занимаемую устройством 151 отображения корпуса терминала.

По меньшей мере, два устройства 151 отображения могут также предоставляться для мобильного терминала согласно реализованной конфигурации мобильного терминала 100. Например, множество устройств отображения могут быть расположены на единственной лицевой стороне мобильного терминала 100 способом, разнесенным друг от друга или будучи созданы на одном корпусе. Альтернативно, множество устройств отображения могут быть расположены на различных лицевых сторонах мобильного терминала 100.

В дополнение, когда устройство 151 отображения и датчик для обнаружения действия с касанием (в дальнейшем в данном документе называемый 'сенсорный датчик') конфигурирует взаимную многоуровневую структуру (в дальнейшем в данном документе называемую 'сенсорный экран'), устройство 151 отображения может использоваться как устройство ввода, а также как устройство вывода. В этом примере сенсорный датчик может конфигурироваться как сенсорная пленка, сенсорная пластина, сенсорная панель или тому подобное. Дополнительно, сенсорный датчик может конфигурироваться для преобразования давления, используемого для определенной части устройства 151 отображения либо изменения емкостного сопротивления, формируемого от определенной части устройства 151 отображения, в электрический входящий сигнал. Более того, сенсорный датчик может обнаруживать давление касания, а также положение касания либо размер.

Дополнительно, если сенсорный ввод выполнен для сенсорного датчика, сигнал(ы), соответствующие касанию, передаются в сенсорный контроллер. Сенсорный контроллер затем обрабатывает сигнал(ы) и передает обработанный сигнал(ы) в контроллер 180. Следовательно, контроллер 180 может определять либо знать, прикасаются ли к установленной части устройства 151 отображения.

Ссылаясь снова на фиг. 1, датчик 141 близости может предоставляться для внутренней области мобильного терминала 100, окруженной сенсорным экраном либо вокруг сенсорного экрана. Датчик 141 близости является также датчиком, который обнаруживает присутствие либо отсутствие объекта, достигающего установленной поверхности обнаружения, либо объекта, существующего вокруг датчика 141 близости, который использует напряженность электромагнитного поля либо инфракрасный луч без механического контакта. Следовательно, датчик 141 близости имеет устойчивость более чем у датчика контактного типа и также имеет полезность шире, чем у датчика контактного типа.

Более того, датчик 141 близости может включать в себя один из проницаемого фотоэлектрического датчика, прямого отражающего фотоэлектрического датчика, зеркального отображающего фотоэлектрического датчика, датчика близости РЧ-осцилляции, датчика близости электростатической емкости, магнитного датчика близости, инфракрасного датчика близости и тому подобное. Когда сенсорный экран включает в себя датчик близости электростатической емкости, датчик может обнаружить близость указателя, используя изменение электрического поля согласно близости указателя. В этом примере сенсорный экран (сенсорный датчик) может классифицироваться как датчик близости.

В последующем описании для ясности действие, которое достигается указателем без контакта с сенсорным экраном, должно распознаваться как расположенное на сенсорном экране, называемое 'близкое касание'. Кроме того, действие, при котором указатель фактически касается сенсорного экрана, называется 'контактное касание'. Значение положения близости на сенсорном экране, к которому прикасаются указателем, означает положение указателя, который вертикально располагает сенсорный экран, когда указатель осуществляет близкое касание.

Датчик 141 близости также обнаруживает близкое касание и сенсорный шаблон близости (например, расстояние близкого касания, продолжительность близкого касания, положение близкого касания, состояние сдвига близкого касания, и т.д.). Информация, соответствующая обнаруженному действию близкого касания и обнаруженный сенсорный шаблон близости может также выводиться на сенсорный экран.

В дополнение, модуль 152 звукового вывода функционирует в различных режимах, включая в себя режим приема вызова, режим размещения вызова, режим записи, режим распознавания речи, режим широковещательного приема и тому подобное для вывода звуковых данных, которые принимаются от блока 110 беспроводной связи либо сохраняются в памяти 160. Во время функционирования модуль 152 звукового вывода выводит звук, относящийся к конкретной функции (например, принятый вызов, принятое сообщение и т.д.). Модуль 152 звукового вывода часто реализован, используя один либо более динамиков, зуммеров, других устройств формирования звука и их сочетания.

Дополнительно, блок 153 оповещения может выводить сигнал для объявления о появлении конкретного события, ассоциированного с мобильным терминалом 100. Типичные события включают в себя событие принятого вызова, событие принятого сообщения и событие принятого сенсорного ввода. Блок 153 оповещения может также выводить сигнал для объявления о появлении события, используя вибрацию, а также видео и звуковой сигнал. Видео либо звуковой сигнал могут также выводиться через устройство 151 отображения либо блок 152 звукового вывода. Следовательно, устройство 151 отображения либо модуль 152 звукового вывода могут считаться частью блока 153 оповещения.

В дополнение, тактильный модуль 154 формирует различные тактильные эффекты, которые могут восприниматься пользователем. Вибрация является характерным одним из тактильных эффектов, формируемых тактильным модулем 154. Сила и шаблон вибрации, формируемой тактильным модулем 154, могут также быть управляемыми. Например, различные вибрации могут выводиться способом, который синтезируется вместе либо могут выводиться в последовательности.

Тактильный модуль 154 может также формировать различные тактильные эффекты, а также вибрацию. Например, сенсорный модуль 154 формирует эффект, относимый к расположению контактов, вертикально перемещающихся в отношении контакта с поверхностью оболочки, эффект, относимый к мощности ввода/всасывания воздуха с помощью отверстия ввода/всасывания, эффект, относимый к скольжению по поверхности оболочки, эффект, относимый к контакту с электродом, эффект, относимый к электростатической силе, эффект, относимый к представлению ощущения удержания/холода, используя эндотермическое либо экзотермическое устройство и тому подобное.

Тактильный модуль 154 может быть также реализован, чтобы позволить пользователю воспринимать тактильный эффект с помощью мускульного ощущения пальца, руки либо тому подобного, а также передачу тактильного эффекта с помощью прямого контакта. Дополнительно, по меньшей мере, два тактильных модуля 154 могут предоставляться для мобильного терминала 100 согласно соответствующему типу конфигурации мобильного терминала 100.

Дополнительно, память 160 может хранить различные типы данных для поддержки требований по обработке, управлению и хранению в мобильном терминале 100. Примеры подобных данных включают в себя программные команды для приложений, функционирующих в мобильном терминале 100, контактные данные, данные телефонной книги, сообщения, звук, фотоснимки, движущиеся изображения и т.д. В дополнение, история недавнего использования либо накопленная частота использования каждых данных (например, частота использования для каждой телефонной книги, каждого сообщения либо каждого мультимедиа) может сохраняться в памяти 160. Более того, данные для различных шаблонов вибрации и/или звукового вывода для сенсорного ввода в сенсорный экран может сохраняться в памяти 160.

Память 160 может быть реализована, используя любой тип либо сочетание соответствующих энергозависимой и энергонезависимой памяти либо запоминающих устройств, включая жесткий диск, оперативное запоминающее устройство (ОЗУ, RAM), статичное оперативное запоминающее устройство (SRAM), памяти ЭСППЗУ (EEPROM, электрически стираемого и программируемого ПЗУ), памяти ЭСПЗУ (EPROM, электрически программируемого ПЗУ), программируемое оперативное запоминающее устройство (PROM), постоянное запоминающее устройство (ROM), магнитное запоминающее устройство, флеш-память, магнитный либо оптический диск, память на мультимедийной карте микротипа, память типа карты (например, память SD, память XD и т.д.), или другая аналогичная память либо устройство хранения данных. И мобильный терминал 100 также может функционировать в ассоциации с сетевым хранением для осуществления функции хранения памяти 160 по Интернет.

В дополнение блок 170 интерфейса может использоваться для соединения мобильного терминала 100 с внешними устройствами. Блок 170 интерфейса также принимает данные от внешних устройств либо обеспечивается питанием и затем передает данные либо мощность в соответствующие элементы мобильного терминала 100 либо допускает данные в мобильном терминале 100 как передаваемые во внешние устройства. Блок 170 интерфейса может также конфигурироваться, используя проводной/беспроводной порт гарнитуры, порт внешнего зарядного устройства, проводной/беспроводной порт данных, порт карты памяти, порт для соединения с устройством, которое имеет модуль идентификации, порты звукового ввода/вывода, порты видеоввода/вывода, порт наушников и/или тому подобное.

В дополнение, модуль идентификации является микросхемой для хранения различных видов информации для аутентификации использования полномочий мобильного терминала 100 и может включать в себя модуль идентификации пользователя (UIM), модуль идентификации абонента (SIM), универсальный модуль идентификации абонента (USIM) и/или тому подобное. Устройство, которое имеет модуль идентификации (в дальнейшем в данном документе называемый 'устройство идентификации') может быть произведено как смарт-карта. Следовательно, устройство идентификации является соединимым с мобильным терминалом 100 через соответствующий порт.

Дополнительно, когда мобильный терминал 110 соединен с внешним гнездом, блок 170 интерфейса становится каналом для обеспечения мобильного терминала 100 питанием от гнезда либо каналом для доставки ввода различных командных сигналов от гнезда с помощью пользователя в мобильный терминал 100. Каждый из ввода различных командных сигналов от гнезда либо питания может функционировать как сигнал, разрешающий мобильному терминалу 100 распознавать, что они корректно загружены в гнездо.

В дополнение, контроллер 180 управляет общими операциями мобильного терминала 100. Например, контроллер 180 осуществляет управления и обработку, ассоциированную с голосовыми вызовами, передачами данных, видеовызовами и т.д. В варианте осуществления на фиг. 1, контроллер 180 также включает в себя мультимедийный модуль 181, который предоставляет воспроизведение мультимедиа. Мультимедийный модуль 181 может также конфигурироваться как часть контроллера 180 либо реализован как отдельный компонент. Более того, контроллер 180 может осуществлять процесс распознавания шаблонов для распознавания письменного ввода и ввод графических изображений, осуществляемый на сенсорном экране как символы либо, соответственно, изображения. В дополнение, источник 190 питания предоставляет питание, необходимое для различных компонентов мобильного терминала 100. Питание может быть внутренним питанием, внешним питанием либо их сочетаниями.

Различные варианты осуществления, описанные в данном документе, могут быть также реализованы в машиночитаемом носителе, использующем, например, компьютерное программное обеспечение, аппаратное обеспечение либо какое-либо их сочетание. Для варианта осуществления аппаратного обеспечения, варианты осуществления, описанные в материалах данной заявки, могут быть реализованы в одной или более интегральных схемах прикладной ориентации (ASIC), цифровых сигнальных процессорах (DSP), цифровых сигнальных обрабатывающих устройствах (DSPD), программируемых логических устройствах (PLD), программируемых пользователем вентильных матрицах (FPGA), процессорах, контроллерах, микроконтроллерах, микропроцессорах, других электронных блоках, спроектированных выполнять функции, описанные в данном документе, или их выборочное сочетание. Подобные варианты осуществления могут также быть реализованы с помощью контроллера 180.

Для программной реализации варианты осуществления, описанные в материалах заявки, могут быть реализованы с помощью отдельных программных модулей, например, процедур и функциий, каждая из которых осуществляет одну либо более из функций и операций, описанных в материалах данной заявки. Коды программного обеспечения могут быть реализованы с помощью программного приложения, написанного в любом соответствующем программном языке, и могут храниться в памяти, например памяти 160, и выполняемого с помощью контроллера либо процессора, например контроллера 180.

Мобильный терминал, упоминаемый в этом изобретении, может включать в себя, по меньшей мере, один из компонентов, показанных на фиг. 1, и предпочтительно включает в себя сенсорный экран, конфигурируемый для приема ввода действия с касанием от пользователя. Так как сенсорный экран является одним примером устройства 151 отображения, сенсорный экран обозначается с помощью того же номера 151 ссылки в последующем описании.

В дополнение, данные связи, упоминаемые в этом изобретении, могут включать в себя, например, звуковой вызов, видеовызов, сообщение с коротким текстом, сообщение с длинным текстом, мультимедийное сообщение, электронное письмо и тому подобное. Естественно, данные связи могут включать в себя все типы данных связи, передаваемых/принимаемых в/от ответного терминала, а также примеры данных связи.

Согласно одному варианту осуществления настоящего изобретения, мобильный терминал 100 может включать в себя множество модулей идентификации, например первый модуль идентификации, второй модуль идентификации и тому подобное. Кроме того, каждый из первых и вторых модулей идентификации может съемным образом предусматриваться в мобильном терминале 100.

Конфигурации мобильного терминала 100, предоставляемые с помощью множества модулей идентификации, теперь поясняются более детально со ссылкой на фиг. 2А и 2В. Для ясности и удобства последующего описания, множество модулей идентификации допускается как включение первого модуля 210 идентификации и второго модуля 220 идентификации.

Со ссылкой на фиг. 2А и 2В, первый модуль 210 идентификации и второй модуль 220 идентификации могут съемным образом предоставляться в назначенную часть мобильного терминала 100 и более конкретно на заднюю сторону мобильного терминала 100. В дополнение, каждый из первого и второго модулей 210 и 220 идентификации имеет информацию об аутентификации пользователя, сохраняемой в нем, и также имеет отдельный телефонный номер, установленный для него. Таким образом, так как два телефонных номера установлены для мобильного терминала 100, пользователю, главным образом, может предоставляться эффект использования пары терминалов.

Например, один телефонный номер '010-111-1111' может быть установлен для первого модуля 210 идентификации, хотя другой телефонный номер '010-123-1234' может быть установлен для второго модуля 220 идентификации. Мобильный терминал 100 может также принимать и передавать данные связи, соответствующие первому модулю 210 идентификации, и данные связи, соответствующие второму модулю 220 идентификации, одновременно либо в различные моменты времени, используя первый и второй модули 210 и 220 идентификации.

Кроме того, как упомянуто в вышеизложенном описании, модуль идентификации может включать в себя один USIM, SIM и тому подобное. Кроме того, согласно варианту осуществления настоящего изобретения, мобильный терминал 100 отображает ключевую область отправки на сенсорном экране 151 и может затем принимать ввод пользовательского действия с касанием, выполняемого на ключевой области отправки. Ключевая область отправки является заранее определенной сенсорной областью для выбора одного из первого и второго модулей идентификации.

Более подробно, ключевая область отправки является ключевой областью/заранее определенной областью, сконфигурированной для приема ввода команды передачи из данных связи от пользователя и может принимать ввод команды передачи способом распознавания первого модуля 210 идентификации и второго модуля 220 идентификации, который будет описан более подробно позже со ссылкой на фиг. с 6A по 10C.

Далее, Фиг. 3А и 3B являются схемами конфигураций экрана для отображения ключевой области отправки/заранее определенной сенсорной области сенсорного экрана мобильного терминала согласно одному варианту осуществления настоящего изобретения. Ссылаясь на фиг. 3А, ключевая область 310 отправки предоставляется для нижней крайней части экрана. Когда принимают вв
