Реферат

Область техники, к которой относится изобретение

Настоящее раскрытие относится к холодильнику.

Предпосылки изобретения

Холодильником является бытовое устройство, в котором можно хранить продукты, размещенные в камере для хранения, в замороженном или охлажденном состоянии с использованием холодного воздуха, образуемого за счет теплообмена с холодильным агентом, который циркулирует в холодильном цикле. Холодильник включает в себя корпус, содержащий камеру для хранения и дверь, расположенную с возможностью поворота на корпусе, для селективного открытия или закрытия камеры для хранения.

Обычно, корзина для вмещения продуктов расположена на задней поверхности двери. Таким образом, так как дверь, по существу, увеличена в весе, может потребоваться относительно большое усилие для открытия и закрытия камеры для хранения.

Кроме того, когда дверь поворачивают для вмещения или извлечения продуктов из корзины, камера для хранения, по существу, открыта и подвергается воздействию наружного воздуха.

Раскрытие изобретения

Техническая проблема

Варианты осуществления описывают холодильник, выполненный с возможностью легкого открытия или закрытия двери.

Варианты осуществления также описывают холодильник, в котором может быть минимизирована утечка холодного воздуха при вмещении и извлечении продуктов.

Решение проблемы

В одном варианте осуществления холодильник включает в себя корпус, содержащий первую камеру для хранения, множество дверей, которые открывают и закрывают отверстие для доступа, образованное на передней поверхности первой камеры для хранения, шарнирный узел, который соединяет с возможностью поворота каждую дверь с корпусом, и узел корзин, соединенный с возможностью поворота с корпусом за счет шарнирного узла, причем узел корзин выполнен с возможностью образования второй камеры для хранения, которая размещена в первой камере для хранения, при этом узел корзин включает в себя раму для корзин, образующую вторую камеру для хранения, и корзину, установленную на раме для корзин, для вмещения продуктов питания, когда, по меньшей мере, одна из дверей открыта, причем узел корзин выполнен таким образом, что доступ в корзину обеспечивается через переднюю поверхность и заднюю поверхность узла корзин.

В другом варианте осуществления холодильник включает в себя корпус, включающий в себя первую камеру для хранения, узел корзин, образующий вторую камеру для хранения, которая селективно вмещается в первую камеру для хранения, по меньшей мере, одну дверь, расположенную спереди узла корзин для открытия или закрытия отверстия для доступа первой камеры для хранения и/или передней поверхности узла корзин, первую прокладку, расположенную на одной из задней поверхности двери и передней поверхности узла корзин, вторую прокладку, расположенную на одной из задней поверхности двери и передней поверхности корпуса, и шарнирный узел, соединяющий узел корзин и дверь с возможностью поворота с корпусом.

В еще одном варианте осуществления холодильник включает в себя корпус, выполненный с возможностью образования внешнего контура холодильника, камеру для хранения, образованную внутренними стенками корпуса и выполненную с возможностью хранения продуктов питания, причем камера для хранения содержит отверстие для доступа, первую дверь, выполненную с возможностью открытия и закрытия отверстия для доступа камеры для хранения посредством поворота, причем первая дверь образована рамой для корзин, вторую дверь, выполненную с возможностью открытия и закрытия участка отверстия для доступа первой двери и содержащую уплотняющий элемент, и третью дверь, выполненную с возможностью открытия и закрытия другого участка отверстия для доступа первой двери и содержащую уплотняющий элемент, при этом направление вращения второй двери и третьей двери является таким же, что и направление вращения первой двери, причем передняя поверхность второй двери расположена обычно в одной плоскости с, по меньшей мере, участком передней поверхности третьей двери, причем уплотняющие элементы второй двери и третьей двери селективно контактируют с корпусом.

Элементы одного или более вариантов осуществления отражены на сопроводительных чертежах и в нижеследующем описании. Другие признаки будут понятны из описания и чертежей, а также из формулы изобретения.

Благоприятные результаты настоящего изобретения

В соответствии с вариантами осуществления дверь может легко открываться или закрываться, и утечка холодного воздуха может быть минимизирована при вмещении и извлечении продуктов.

Кроме того, в соответствии с вариантами осуществления пищевые продукты можно эффективно класть во вторую камеру для хранения за счет множества корзин, расположенных вертикально.

Кроме того, так как множество корзин отделено от приемного устройства и извлекается на наружную сторону через отверстие первой двери, пищевые продукты можно легко класть или доставать из множества корзин.

Кроме того, так как вторая дверь имеет длину в направлении слева направо, равную длине в направлении слева направо первой двери, чувство красоты двери холодильника может быть усилено.

Кроме того, камера для хранения первой двери может иметь большой размер для повышения эффективности вмещения.

Кроме того, так как вторая дверь поворачивается в том же направлении, что и первая дверь, камера для хранения, имеющая большой размер, может легко открываться или закрываться, таким образом повышая удобство использования.

Краткое описание чертежей

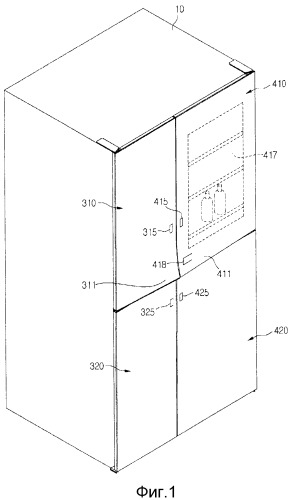

Фиг.1 - перспективный вид, иллюстрирующий внешний вид холодильника в соответствии с вариантом осуществления;

фиг.2 - перспективный вид, иллюстрирующий состояние, в котором узел корзин холодильника открыт в соответствии с вариантом осуществления;

фиг.3 - перспективный вид, иллюстрирующий состояние, в котором холодильное отделение и морозильное отделение открыты в соответствии с вариантом осуществления;

фиг.4 - вид в разрезе сбоку, иллюстрирующий внутреннюю конструкцию холодильника в соответствии с вариантом осуществления;

фиг.5 - увеличенный вид участка A на фиг.4;

фиг.6 - перспективный вид с пространственным разделением элементов шарнирного устройства двери холодильника в соответствии с вариантом осуществления;

фиг.7 - блок-схема, иллюстрирующая конфигурацию механизма открытия двери в соответствии с вариантом осуществления;

фиг.8 - перспективный вид с пространственным разделением элементов шарнирного устройства двери холодильника в соответствии с другим вариантом осуществления;

фиг.9 - перспективный вид с пространственным разделением элементов шарнирного устройства двери холодильника в соответствии с другим вариантом осуществления;

фиг.10 - перспективный вид с пространственным разделением элементов шарнирного устройства двери холодильника в соответствии с другим вариантом осуществления;

фиг.11 - перспективный вид с пространственным разделением элементов шарнирного устройства двери холодильника в соответствии с другим вариантом осуществления;

фиг.12 - блок-схема, иллюстрирующая конфигурацию механизма открытия двери в соответствии с другим вариантом осуществления;

фиг.13 - перспективный вид холодильника в соответствии с другим вариантом осуществления;

фиг.14 - перспективный вид холодильника в соответствии с другим вариантом осуществления.

Лучший вариант осуществления изобретения

Ссылка будет сделана подробно на варианты осуществления настоящего раскрытия, примеры которых проиллюстрированы на сопроводительных чертежах. Однако сущность настоящего раскрытия не ограничивается данными вариантами осуществления, и другие варианты осуществления, включающие в себя модификации, добавления и исключения другого элемента, также соответствуют сущности настоящего раскрытия.

Фиг.1 - перспективный вид, иллюстрирующий внешний вид холодильника в соответствии с вариантом осуществления. Фиг.2 - перспективный вид, иллюстрирующий состояние, в котором узел корзин холодильника открыт в соответствии с вариантом осуществления. Фиг.3 - перспективный вид, иллюстрирующий состояние, в котором холодильное отделение и морозильное отделение открыты в соответствии с вариантом осуществления.

Как показано на фиг.1-3, камера для хранения образована внутри корпуса 10 холодильника в соответствии с вариантом осуществления. В камере для хранения хранятся продукты в замороженном или охлажденном состоянии. В настоящем варианте осуществления камера для хранения разделена на морозильное отделение 11 и холодильное отделение 13 при помощи перегородки 15, вертикально расположенной внутри корпуса 10. То есть, холодильник в соответствии с настоящим вариантом осуществления может быть двухдверным холодильником. Кроме того, передние поверхности морозильного отделения 11 и холодильного отделения 13 открыты, и к продуктам, хранящимся в замороженном или охлажденном состоянии, обеспечен доступ за счет открытых передних поверхностей морозильного отделения 11 и холодильного отделения 13.

Множество полок 17 и приемный контейнер 19 расположены внутри каждого из морозильного отделения 11 и холодильного отделения 13. Полки 17, по существу, вертикально разделяют морозильное отделение 11 и холодильное отделение 13, и продукты, хранящиеся в замороженном или охлажденном состоянии, расположены на полках 17. Приемный контейнер 19 может вдвигаться/выдвигаться в/из морозильного отделения 11 или холодильного отделения 13. Продукты, хранящиеся в замороженном или охлажденном состоянии, размещаются в приемный контейнер 19.

Открытые передние поверхности морозильного отделения 11 и холодильного отделения 13 селективно открываются или закрываются узлами 100 и 200 корзин. По существу, узлы 100 и 200 корзин отделены по направлению к наружной стороне морозильного отделения 11 и холодильного отделения 13 для открытия и закрытия передних поверхностей морозильного отделения 11 и холодильного отделения 13, соответственно. Корпус 10 установлен с возможностью поворота узлов 100 и 200 корзин. Ниже, для удобства описания узел корзин для открытия или закрытия передней поверхности морозильного отделения 11 называется узлом 100 корзин морозильного отделения, и узел корзин для открытия и закрытия холодильного отделения 13 называется узлом 200 корзин холодильного отделения.

Каждый из узла 100 корзин морозильного отделения и узла 200 корзин холодильного отделения включает в себя рамы 110 и 210 и множество корзин 120 и 220. Каждая из рам 110 и 210 для корзин имеет форму полой рамы с внутренней полостью. Рамы 110 и 210 для корзин установлены с возможностью поворота на корпусе 10. Кроме того, корзины 120 и 220 установлены с возможностью съема на рамах 110 и 210 для корзин, соответственно. По существу, продукты, хранящиеся в замороженном или охлажденном состоянии, размещаются в корзины 120 и 220 через открытые передние или задние поверхности узла 100 корзин морозильного отделения и узла 200 корзин холодильного отделения.

Участки задних поверхностей узла 100 корзин морозильного отделения и узла 200 корзин холодильного отделения могут селективно открываться или закрываться дверью 121 для корзины. По существу, дверь 121 для корзины открывает или закрывает участки задних поверхностей узла 100 корзин морозильного отделения и узла 200 корзин холодильного отделения, соответствующие между корзинами 120 и 220 рядом друг с другом. Например, так как дверь 121 для корзины установлена с возможностью поворота на одной из корзин 120 и 220, дверь 121 для корзины может открывать или закрывать участки задних поверхностей узла 100 корзин морозильного отделения и узла 200 корзин холодильного отделения.

Кроме того, дверные ручки 130 и 230 расположены на узле 100 корзин морозильного отделения и узле 200 корзин холодильного отделения, соответственно. Дверные ручки 130 и 230 расположены горизонтально на боковых сторонах передних поверхностей узла 100 корзин морозильного отделения и узла 200 корзин холодильного отделения, по существу, боковых сторонах передних поверхностей рам 110 и 210. Дверные ручки 130 и 230 захватываются пользователем для поворота узла 100 корзин морозильного отделения и узла 200 корзин холодильного отделения относительно корпуса 10. То есть, когда пользователь тянет вперед дверные ручки 130 и 230 в состоянии, в котором пользователь захватывает дверные ручки 130 и 230, узел 100 корзин морозильного отделения и узел 200 корзин холодильного отделения относительно корпуса 10 поворачиваются и выдвигаются на наружную сторону морозильного отделения 11 или холодильного отделения 13.

В настоящем варианте осуществления каждая из дверных ручек 130 и 230 проходит в горизонтальном направлении в состоянии, в котором они выступают вперед от передних поверхностей рам 110 и 210. Выемки 131 и 231 для захвата образованы на дверных ручках 130 и 230, соответственно. По существу, выемки 131 и 231 для захвата являются участками, на которых располагаются пальцы пользователя для захвата дверных ручек 130 и 230. Выемки 131 и 231 для захвата углублены вверх от нижних поверхностей дверных ручек 130 и 230, соответственно.

Передние поверхности узла 100 корзин морозильного отделения и узла 200 корзин холодильного отделения селективно открываются или закрываются дверьми 310 и 320 морозильного отделения и дверьми 410 и 420 холодильного отделения, соответственно. Кроме того, двери 310 и 320 морозильного отделения и двери 410 и 420 холодильного отделения установлены с возможностью поворота на корпусе 10 подобно узлу 100 корзин морозильного отделения и узлу 200 корзин холодильного отделения. В состоянии, в котором двери 310 и 320 морозильного отделения и двери 410 и 420 холодильного отделения соответственно закрывают передние поверхности узла 100 корзин морозильного отделения и узла 200 корзин холодильного отделения, расположенных внутри морозильного отделения 11 или холодильного отделения 13, кромки задних поверхностей дверей 310 и 320 морозильного отделения и дверей 410 и 420 холодильного отделения плотно соединяются с передней поверхностью корпуса 10. Множество прорезей 50 расположено в положениях рядом с центрами вращения дверей на передней поверхности корпуса 10. Функция соответствующих прорезей 50 будет описана ниже.

В настоящем варианте осуществления двери 310 и 320 морозильного отделения и двери 410 и 420 холодильного отделения включают в себя первую и вторую двери 310 и 320 морозильного отделения и первую и вторую двери 410 и 420 холодильного отделения, соответственно. Первая и вторая двери 310 и 320 морозильного отделения селективно открывают или закрывают верхнюю и нижнюю стороны передней поверхности узла 100 корзин морозильного отделения, соответственно. Кроме того, первая и вторая двери 410 и 420 холодильного отделения селективно открывают или закрывают верхнюю и нижнюю стороны передней поверхности узла 200 корзин холодильного отделения, соответственно. То есть, в настоящем варианте осуществления передняя поверхность морозильного отделения 11 или холодильного отделения 13 открывается или закрывается одним узлом 100 корзин морозильного отделения или одним узлом 200 корзин холодильного отделения. Передние поверхности узла 100 корзин морозильного отделения и узла 200 корзин холодильного отделения селективно открываются или закрываются первой и второй дверьми 310 и 320 морозильного отделения и первой и второй дверьми 410 и 420 холодильного отделения.

Нижняя поверхность первой двери 310 морозильного отделения расположена на заданном расстоянии от верхней поверхности второй двери 320 морозильного отделения, и нижняя поверхность первой двери 410 холодильного отделения расположена на заданном расстоянии от нижней поверхности второй двери 420 холодильного отделения. Причина состоит в том, что пользователь захватывает дверные ручки 130 и 230 через зазоры между первой и второй дверьми 310 и 32 морозильного отделения и между первой и второй дверьми 410 и 420 холодильного отделения.

Части 311 и 411 для закрытия ручек расположены на нижнем конце первой двери 310 морозильного отделения и нижнем конце первой двери 410 холодильного отделения, соответственно. Кроме того, части 311 и 411 для закрытия ручек образуют участки первой и второй дверей 310 и 410 морозильного отделения, соответственно. Части 311 и 411 для закрытия ручек могут быть наклонены или согнуты относительно передней поверхности первой или второй двери 310 или 410 морозильного отделения. Когда двери 310 и 410 закрыты, задние поверхности частей 311 и 411 для закрытия ручек плотно соединяются с передними поверхностями дверных ручек 130 и 230. В результате, дверные ручки 130 и 230 не открываются вперед за счет частей 311 и 411 для закрытия ручек.

Кроме того, смотровое окно 417 может быть расположено на первой двери 410 холодильного отделения. Смотровое окно 417 может быть выполнено из прозрачного материала. Пользователь может селективно видеть внутреннюю часть узла 200 корзин холодильного отделения через смотровое окно 417. Например, только когда узел 200 корзин холодильного отделения освещается источником 240 освещения для корзин холодильного отделения, который будет описан ниже, пользователь может видеть внутреннюю часть узла 200 корзин холодильного отделения через смотровое окно 417. Для этого кнопка 418 освещения может быть расположена сбоку первой двери 410 холодильного отделения. Кнопка 418 освещения принимает сигнал для включения/выключения источника 240 освещения для корзин холодильного отделения.

Фиг.4 - вид в разрезе сбоку, иллюстрирующий внутреннюю конструкцию холодильника в соответствии с вариантом осуществления.

Как показано на фиг.4, канал 20 для подачи холодного воздуха расположен в корпусе 10. Канал 20 для подачи холодного воздуха подает холодный воздух в узел 200 корзин холодильного отделения. Канал 20 для подачи холодного воздуха расположен внутри перегородки 15. При этом канал 20 для подачи холодного воздуха может иметь один конец, непосредственно соединяющийся с теплообменной камерой (не показана), в которой размещен испаритель (не показан). Кроме того, отверстие 30 для подачи холодного воздуха может быть образовано в перегородке 15, и выпускное отверстие канала 20 для подачи холодного воздуха может быть соединено с отверстием 30 для подачи холодного воздуха. Таким образом, холодный воздух, проходящий вдоль канала 20 для подачи холодного воздуха, выпускается в холодильное отделение или морозильное отделение через отверстие 30 для подачи холодного воздуха. По существу, отверстие 30 для подачи холодного воздуха может быть расположено рядом с узлом 200 корзин холодильного отделения, соответственно между корзинами 120 и 220, находящимися рядом друг с другом.

Хотя не показано, отдельные канал для подачи холодного воздуха и отверстие для подачи холодного воздуха для подачи холодного воздуха в узел 100 корзин морозильного отделения и узел 200 корзин холодильного отделения могут быть дополнительно образованы. Канал для подачи холодного воздуха и отверстие для подачи холодного воздуха для подачи холодного воздуха в узел 100 корзин морозильного отделения и узел 200 корзин холодильного отделения могут иметь конфигурации, по существу, подобные конфигурациям канала 20 для подачи холодного воздуха и отверстия 30 для подачи холодного воздуха.

Фиг.5 - увеличенный вид участка A на фиг.4.

Как показано на фиг.5, первая и вторая наклонные поверхности 41 и 43 расположены на передней поверхности корпуса 10. Первая наклонная поверхность 41 наклонена вниз от кромки передней поверхности корпуса 10 по направлению к внутренней части корпуса 10. Вторая наклонная поверхность 43 наклонена вниз от нижнего конца участка с уступом вниз от заднего конца первой наклонной поверхности 41 по направлению к внутренней части корпуса 10. При этом первая и вторая наклонные поверхности 41 и 43 могут быть наклонены под углами, отличными друг от друга.

Первая и вторая наклонные поверхности 41 и 42 расположены для предотвращения утечки холодного воздуха из морозильного отделения 11 или холодильного отделения 13. То есть, канал холодного воздуха может иметь более сложную конфигурацию для минимизации утечки холодного воздуха. Другими словами, так как площади контакта между корпусом 10 и дверьми 310 и 320 морозильного отделения и между корпусом 10 и дверьми 410 и 420 холодильного отделения, по существу, увеличены за счет первой наклонной поверхности 41 и дверных прокладок 313 и 413, которые будут описаны ниже, можно эффективно предотвратить утечку холодного воздуха из морозильного отделения 11 и холодильного отделения 13.

Второй шарнирный кронштейн 520, который будет описан ниже, расположен на второй наклонной поверхности 43. Другими словами, второй шарнирный кронштейн 520 расположен в зазоре между второй наклонной поверхностью 43 и верхними поверхностями узлов 100 и 200 корзин морозильного и холодильного отделений. Таким образом, за счет второй наклонной поверхности 43 можно предотвратить помехи между корпусом 10 и вторым шарнирным кронштейном 520 в процессе, в котором узел 100 корзин морозильного отделения и узел 200 корзин холодильного отделения поворачиваются.

Дверные прокладки 313 и 413 расположены на задних поверхностях дверей 310 и 320 морозильного отделения и дверей 410 и 420 холодильного отделения. Кромки задних поверхностей дверей 310 и 320 морозильного отделения и дверей 410 и 420 холодильного отделения наклонены под углом, соответствующим углу первой наклонной поверхности 41, для образования дверных прокладок 313 и 413. Первая наклонная поверхность 41 и дверные прокладки 313 и 413 могут, по существу, минимизировать зазор между корпусом 10 и дверьми 310, 320, 410 и 420 морозильного и холодильного отделений для минимизации утечки холодного воздуха из морозильного отделения 11 и холодильного отделения 13.

Первая и вторая прокладки G1 и G2 расположены на задних поверхностях дверей 310 и 320 морозильного отделения и дверей 410 и 420 холодильного отделения, соответственно. Первая и вторая прокладки G1 и G2 селективно плотно соединяются с передними поверхностями узла 100 корзин морозильного отделения и узла 200 корзин холодильного отделения и передней поверхностью корпуса 10, соответственно. Первая и вторая прокладки G1 и G2 могут быть расположены на задних поверхностях дверей 310 и 320 морозильного отделения и дверей 410 и 420 холодильного отделения, соответственно. Однако настоящее раскрытие не ограничивается этим. Например, прокладки G1 и G2 могут быть расположены на передних поверхностях узла 100 корзин морозильного отделения и узла 200 корзин холодильного отделения, т.е. передних поверхностях рам 110 и 210 и передней поверхности корпуса 10, соответственно.

Вторая прокладка G2 расположена снаружи первой прокладки G1. В настоящем варианте осуществления первая и вторая прокладки G1 и G2 изготовлены отдельно и расположены на расстоянии друг от друга.

Более подробно, первая прокладка G1 в основном может предотвращать утечку холодного воздуха из узла 100 корзин морозильного отделения и узла 200 корзин холодильного отделения на наружную сторону в состоянии, в котором двери 310 и 320 морозильного отделения и двери 410 и 420 холодильного отделения соответственно плотно соединены с передними поверхностями узла 100 корзин морозильного отделения и узла 200 корзин холодильного отделения. Для этого первая прокладка G1 расположена между передними поверхностями узла 100 корзин морозильного отделения и узла 200 корзин холодильного отделения и задними поверхностями дверей 310 и 320 морозильного отделения и дверей 410 и 420 холодильного отделения для закрытия зазора между ними.

Вторая прокладка G2 может вторично предотвращать утечку холодного воздуха из узла 100 корзин морозильного отделения и узла 200 корзин холодильного отделения на наружную сторону в состоянии, в котором узел 100 корзин морозильного отделения и узел 200 корзин холодильного отделения вмещены внутрь морозильного отделения 11 или холодильного отделения 13. Для этого вторая прокладка G2 расположена между передней поверхностью корпуса 10 и задними поверхностями дверей 310 и 320 морозильного отделения и дверей 410 и 420 холодильного отделения для закрытия зазора между ними.

Магнит может быть установлен внутри, по меньшей мере, одной из первой и второй прокладок G1 и G2 для плотного соединения задних поверхностей дверей 310 и 320 морозильного отделения и дверей 410 и 420 холодильного отделения с первой и второй прокладками G1 и G2.

Фиг.6 - перспективный вид с пространственным разделением элементов шарнирного устройства двери холодильника в соответствии с вариантом осуществления.

Как показано на фиг.6, множество шарнирных кронштейнов 510 и 520 расположено для поддержания с возможностью вращения узлов 100 и 200 корзин морозильного и холодильного отделений и дверей 310, 320, 410 и 420 морозильного и холодильного отделений на корпусе 10. Ниже, для удобства описания шарнирный кронштейн для поддержания с возможностью поворота узлов 100 и 200 корзин морозильного и холодильного отделений называется первым шарнирным кронштейном 510, и шарнирный кронштейн для поддержания с возможностью поворота дверей 310, 320, 410 и 420 морозильного и холодильного отделений на корпусе 10 называется вторым шарнирным кронштейном 520.

Первый шарнирный кронштейн 510 включает в себя часть 511 для закрепления рамы, соединительную часть 513 и первую шарнирную соединительную часть 515. Часть 511 для закрепления рамы закрепляется на верхних и нижних поверхностях рам 110 и 210. То есть, часть 511 для закрепления рамы расположена между второй наклонной поверхностью 43 и рамами 110 и 210. Таким образом, часть 511 для закрепления рамы не открывается на наружную сторону в состоянии, в котором узлы 100 и 200 корзин вмещены внутрь корпуса 10.

Кроме того, соединительная часть 513 согнута на переднем конце части 511 для закрепления рамы и проходит от переднего конца части 511 для закрепления рамы. Часть 511 для закрепления рамы, расположенная на верхних поверхностях рам 110 и 210, согнута вверх, и часть 511 для закрепления рамы, расположенная на нижней поверхности рам 110 и 210, согнута вниз. Соединительная часть 513 приводит в действие первый переключатель 71 двери, который будет описан ниже. Для этого соединительная часть 513 контактирует с передней поверхностью корпуса 10 в состоянии, в котором узел 100 корзин морозильного отделения и узел 200 корзин холодильного отделения соответственно вмещены в морозильное отделение 11 или холодильное отделение 13. Первая шарнирная соединительная часть 515 изогнута вбок от переднего конца соединительной части 513 и проходит горизонтально. Первое шарнирное отверстие 516, проходящее через шарнирную ось H, которая будет описана ниже, образовано в первой шарнирной соединительной части 515.

Второй шарнирный кронштейн 520 включает в себя часть 521 для закрепления корпуса и вторую шарнирную соединительную часть 523. Часть 521 для закрепления корпуса закрепляется на кромке верхней или нижней поверхности корпуса 10. Вторая часть 523 для закрепления шарнира проходит на заданную длину от переднего конца части 521 для закрепления корпуса по направлению к передней стороне корпуса 10. По существу, вторая часть 523 для закрепления шарнира соединяется внахлестку с первой шарнирной соединительной частью 515. Второе шарнирное отверстие 524 образовано во второй шарнирной соединительной части 523. Шарнирная ось H проходит через второе шарнирное отверстие 524.

Две шарнирных оси H могут быть образованы для установки с возможностью вращения задних поверхностей дверей 310 и 320 морозильного отделения и дверей 410 и 420 холодильного отделения на корпусе 10. Шарнирная ось H проходит вертикально от верхней поверхности первой двери 310 морозильного отделения и нижней поверхности второй двери 320 морозильного отделения для последовательного прохождения через первое шарнирное отверстие 516 и второе шарнирное отверстие 524. Данная конструкция может в равной степени применяться для первой и второй дверей 410 и 420 холодильного отделения. Таким образом, узлы 100 и 200 корзин и двери 310, 320, 410 и 420 поворачиваются вокруг одной и той же оси вращения.

Второй шарнирный кронштейн 520 закрывается шарнирной крышкой 530. Для этого шарнирная крышка 530 может иметь форму и размер, достаточные для закрытия всего второго шарнирного кронштейна 520.

Фиг.7 - блок-схема, иллюстрирующая конфигурацию механизма открытия двери в соответствии с вариантом осуществления.

Как показано на фиг.7, холодильник в соответствии с настоящим вариантом осуществления включает в себя механизм открытия двери. Механизм открытия двери автоматически открывает одну из первой и второй дверей 310 и 320 морозильного отделения и первой и второй дверей 410 и 420 холодильного отделения на заданный угол для открытия передних поверхностей узла 100 корзин морозильного отделения и узла 200 корзин холодильного отделения в состоянии, в котором узел 100 корзин морозильного отделения и узел 200 корзин холодильного отделения вмещены внутрь морозильного отделения 11 и холодильного отделения 13. Для этого механизм открытия двери может включать в себя устройства 315, 325, 415 и 425 ввода, приводной источник 61 для открытия двери и приводной элемент 63 для открытия двери.

Подробно, устройства 315, 325, 415 и 425 ввода могут быть расположены на передних поверхностях дверей 310 и 320 морозильного отделения или дверей 410 и 420 холодильного отделения. Кроме того, устройства 315, 325, 415 и 425 ввода могут принимать сигнал для открытия двери от сенсорной кнопки посредством изменения электростатической емкости и механической кнопки. В качестве альтернативы, устройства 315, 325, 415 и 425 ввода могут принимать сигнал для открытия двери при помощи отдельного пульта.

Приводной источник 61 для открытия двери создает тяговое усилие для открытия дверей 310 и 320 морозильного отделения и дверей 410 и 420 холодильного отделения в соответствии с сигналом, вводимым через устройства 315, 325, 415 и 425 ввода в приводной элемент 63 для открытия двери. Подробно, например, электродвигатель с вращением вперед/назад может использоваться в качестве приводного источника 61 для открытия двери. При приеме приводным источником 61 для открытия двери сигнала для открытия двери с устройств 315, 325, 415 и 425 ввода приводной источник 61 для открытия двери вращается в одном направлении (ниже, для удобства описания называемом «прямым направлением») для создания тягового усилия для открытия дверей 310 и 320 морозильного отделения и дверей 410 и 420 холодильного отделения в течение заранее установленного рабочего времени. При этом тяговое усилие в прямом направлении приводного источника 61 для открытия двери превышает усилие соединения второй прокладки G2. Кроме того, приводной источник 61 для открытия двери может поворачиваться в другом направлении (ниже, для удобства описания называемом «обратным направлением») в соответствии с использованным установленным временем или сигналом для закрытия двери для создания тягового усилия для приводного элемента 63 для открытия двери.

Приводной элемент 63 для открытия двери толкает двери 310 и 320 морозильного отделения и двери 410 и 420 холодильного отделения за счет тягового усилия, создаваемого приводным источником 61 для открытия двери. Подробно, например, приводной элемент 63 для открытия двери может иметь форму диска с установленным центральным углом. Кроме того, приводной источник 61 для открытия двери расположен внутри прорези 50. Приводной элемент 63 для открытия двери может быть расположен для входа и выхода его из корпуса 10 через прорезь 50. При этом приводной элемент 63 для открытия двери выступает из прорези 50 на наружную сторону корпуса 10 за счет вращения вперед приводного источника для открытия двери для вталкивания дверей 310 и 320 морозильного отделения и дверей 410 и 420 холодильного отделения. Приводной элемент 63 для открытия двери может входить в прорезь 50 посредством обратного вращения приводного источника для открытия двери по истечении установленного времени от момента времени, при котором вращение приводного источника 61 для открытия двери в прямом направлении закончено. При этом не обязательно использовать электродвигатель с прямым/обратным вращением в качестве приводного источника 61 для открытия двери. Например, когда приводной источник 61 для открытия двери поворачивается вперед на 180 градусов, приводной элемент 63 для открытия двери может выходить из прорези 50. Кроме того, когда приводной источник 61 для открытия двери поворачивается вперед приблизительно на 360 градусов, приводной элемент 63 для открытия двери может полностью входить в прорезь 50.

По существу, приводной элемент 63 для открытия двери выталкивает двери 310 и 320 морозильного отделения и двери 410 и 420 холодильного отделения для открытия дверей 310 и 320 морозильного отделения и дверей 410 и 420 холодильного отделения на установленный угол относительно корпуса 10. При этом угол открытия может определяться с учетом усилия соединения второй прокладки G2.

Первый и второй переключатели 71 и 73 дверей могут быть расположены на передней поверхности корпуса 10. Первый переключатель 71 двери определяет, повернуты ли узел 100 корзин морозильного отделения и узел 200 корзин холодильного отделения. Кроме того, второй переключатель 73 двери определяет, повернуты ли двери 310 и 320 морозильного отделения и двери 410 и 420 холодильного отделения. Таким образом, количество первых переключателей 71 дверей соответствует количеству узлов 100 корзин морозильного отделения и узлов 200 корзин холодильного отделения, и количество вторых переключателей 73 дверей соответствует количеству дверей 310 и 320 морозильного отделения и дверей 410 и 420 холодильного отделения. То есть, в настоящем варианте осуществления может быть установлено два первых переключателя 71 дверей и четыре вторых переключателя 73 дверей.

Подробно, первый переключатель 71 двери может быть расположен на передней поверхности корпуса 10. Конкретно, первый переключатель 71 двери может выступать в область, в которой первый переключатель 71 двери контактирует с задней поверхностью соединительной части 513. Таким образом, когда узел 100 корзин морозильного отделения и узел 200 корзин холодильного отделения вмещены внутрь морозильного отделения 11 или холодильного отделения 13, первый переключатель 71 двери выталкивается соединительной частью 513 для определения вмещения узлов 100 и 200 корзин. Когда узел 100 корзин морозильного отделения и узел 200 корзин холодильного отделения выдвинуты из морозильного отделения 11 или холодильного отделения 13, первый переключатель 71 двери может быть открыт на наружную сторону корпуса 10.

Ниже, при выталкивании первого переключателя 71 двери соединительной частью 513 первый переключатель двери может отключаться. Кроме того, при открытии первого переключателя 71 двери на наружную сторону корпуса 10 первый переключатель 71 двери может включаться. Эти операции в равной степени могут применяться в отношении операции включения/выключения второго переключателя 73 двери на дверях 310 и 320 морозильного отделения и дверях 410 и 420 холодильного отделения.

При открытии второго переключателя 73 двери от боковой стороны передней поверхности корпуса 10 на наружную сторону второй переключатель 73 двери может располагаться в любом положении на расстоянии вбок от первого переключателя 73 двери. Когда двери 310 и 320 морозильного отделения и двери 410 и 420 холодильного отделения плотно соединены с передней поверхностью корпуса 10, второй переключатель 73 двери выталкивается и вставляется в корпус 10. Таким образом, второй переключатель 73 двери выключается.

Источник 81 освещения для морозильного отделения и источник 83 освещения для холодильного отделения могут быть расположены в морозильном отделении 11 и холодильном отделении 13, которые расположены внутри корпуса 10, соответственно. Источник 81 освещения для морозильного отделения и источник 83 освещения для холодильного отделения включаются/выключаются в соответствии с операцией включения/выключения первого переключателя 71 двери для селективного освещения внутренних частей морозильного отделения 11 и холодильного отделения 13. То есть, источник 81 освещения для морозильного отделения и источник 83 освещения для холодильного отделения соответственно освещают морозильное отделение 11 и холодильное отделение 13, когда узел 100 корзин морозильного отделения и узел 200 корзин холодильного отделения повернуты и выдвинуты из морозильного отделения 11 и холодильного отделения 13 для обеспечения включения первого переключате
