Холодильник, включающий в себя множество отделений для хранения

Холодильник, включающий в себя множество отделений для хранения

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к холодильнику.

Предпосылки изобретения

Холодильники являются устройствами, выполненными с возможностью хранения пищевого продукта в условиях низких температур.

Такой холодильник включает в себя основной корпус, содержащий отделение для хранения, и дверцу, соединенную подвижно с основным корпусом для открытия и закрытия отделения для хранения.

Например, отделение для хранения может быть разделено на холодильное отделение и морозильное отделение, и дверца включает в себя дверцу холодильного отделения, открывающую и закрывающую холодильное отделение, и дверцу морозильного отделения, открывающую и закрывающую морозильное отделение.

Таким образом, пользователь должен открыть дверцу холодильного отделения и дверцу морозильного отделения, чтобы взять пищевой продукт, хранящийся за дверцей холодильного отделения и дверцей морозильного отделения.

Раскрытие изобретения

Техническая проблема

Варианты осуществления описывают холодильник, который включает в себя большое отделение для хранения за первой дверцей для повышения эффективности хранения и удобства пользователя, и первая дверца и вторая дверца, выполненные с возможностью закрытия отделения для хранения, дают чувство целостности, таким образом улучшая внешний вид.

Решение проблемы

В одном варианте осуществления холодильник включает в себя корпус, который определяет первое отделение для хранения, первую дверцу, которая открывается или закрывается для обеспечения или предотвращения доступа к внутренней части первого отделения для хранения, устройство для хранения, соединенное с первой дверцей для определения второго отделения для хранения, причем, когда первая дверца закрыта, второе отделение для хранения расположено в первом отделении для хранения, и вторую дверцу, соединенную с первой дверцей и выполненную с возможностью открытия и закрытия для обеспечения или предотвращения доступа к внутренней части второго отделения для хранения, причем внутренняя часть второго отделения для хранения доступна, когда первая дверца закрыта, а вторая дверца открыта, причем первая дверца включает в себя множество первых соединительных частей, с которыми соединено устройство для хранения, причем устройство для хранения включает в себя раму и контейнер, установленный на раме, причем каждое из рамы и контейнера включает в себя по меньшей мере одну вторую соединительную часть, соединенную с по меньшей мере одной из множества первых соединительных частей, причем передняя поверхность второй дверцы расположена для нахождения в основном в одной плоскости с по меньшей мере участком передней поверхности первой дверцы.

В другом варианте осуществления холодильник включает в себя корпус, который определяет первое отделение для хранения, первую дверцу, которая открывается или закрывается для обеспечения или предотвращения доступа к внутренней части первого отделения для хранения, устройство для хранения, соединенное с задней поверхностью первой дверцы для определения второго отделения для хранения, причем, когда первая дверца закрыта, второе отделение для хранения расположено в первом отделении для хранения, и вторую дверцу, соединенную с первой дверцей и выполненную с возможностью открытия и закрытия для обеспечения или предотвращения доступа к внутренней части второго отделения для хранения, причем устройство для хранения включает в себя раму, которая определяет второе отделение для хранения, часть для установки контейнера, расположенную на втором отделении для хранения, и контейнер, установленный с возможностью скольжения в части для установки контейнера, причем часть для установки контейнера и контейнер доступны, когда закрыта первая дверца, и по меньшей мере открыта вторая дверца, причем передняя поверхность второй дверцы расположена для нахождения в основном в одной плоскости с по меньшей мере участком передней поверхности первой дверцы.

В другом варианте осуществления холодильник включает в себя корпус, который определяет первое отделение для хранения, первую дверцу, которая открывается или закрывается для обеспечения или предотвращения доступа к внутренней части первого отделения для хранения, устройство для хранения, соединенное с первой дверцей для определения второго отделения для хранения, причем второе отделение для хранения расположено в первом отделении для хранения, когда первая дверца закрыта, и вторую дверцу, соединенную с первой дверцей и выполненную с возможностью открытия и закрытия для обеспечения или предотвращения доступа к внутренней части второго отделения для хранения, когда устройство для хранения расположено в первом отделении для хранения, причем устройство для хранения включает в себя раму, которая определяет второе отделение для хранения, часть для установки контейнера, расположенную на втором отделении для хранения и определяющую приемную часть, первый контейнер, установленный в приемной части части для установки контейнера, так что первый контейнер вынимается, и второй контейнер, расположенный с возможностью съема на верхней поверхности части для установки контейнера, причем передняя поверхность второй дверцы расположена для нахождения в основном в одной плоскости с по меньшей мере участком передней поверхности первой дверцы.

В другом варианте осуществления холодильник включает в себя корпус, который определяет первое отделение для хранения, первую дверцу, которая открывается или закрывается для обеспечения или предотвращения доступа к внутренней части первого отделения для хранения, устройство для хранения, соединенное с первой дверцей для определения второго отделения для хранения, которое расположено в первом отделении для хранения, когда первая дверца закрыта, и вторую дверцу, соединенную с первой дверцей для открытия и закрытия второго отделения для хранения, причем устройство для хранения включает в себя раму, которая определяет второе отделение для хранения, первый контейнер, закрепленный на раме, часть для установки контейнера, расположенную на втором отделении для хранения, и второй контейнер, установленный с возможностью съема на части для установки контейнера, причем вторая дверца выполнена с возможностью открытия, когда первая дверца закрыта, для обеспечения доступа к устройству для хранения, причем передняя поверхность второй дверцы расположена для нахождения в основном в одной плоскости с по меньшей мере участком передней поверхности первой дверцы.

В другом варианте осуществления холодильник включает в себя корпус, который определяет первое отделение для хранения, первую дверцу, которая открывается или закрывается для обеспечения или предотвращения доступа к внутренней части первого отделения для хранения, устройство для хранения, соединенное с первой дверцей для определения второго отделения для хранения, причем, когда первая дверца закрыта, второе отделение для хранения расположено в первом отделении для хранения, вторую дверцу, соединенную с первой дверцей и выполненную с возможностью открытия или закрытия для обеспечения или предотвращения доступа к внутренней части второго отделения для хранения, причем внутренняя часть второго отделения для хранения доступна, когда первая дверца закрыта, а вторая дверца открыта, первый шарнир, который соединяет с возможностью поворота первую дверцу с корпусом, и второй шарнир, который соединяет с возможностью поворота вторую дверцу с первой дверцей, причем ось второго шарнира расположена ближе к боковой поверхности первой дверцы, чем ось первого шарнира.

В другом варианте осуществления холодильник включает в себя корпус, который определяет первое отделение для хранения, первую дверцу, которая открывается или закрывается для обеспечения или предотвращения доступа к внутренней части первого отделения для хранения, устройство для хранения, соединенное с первой дверцей для определения второго отделения для хранения, причем, когда первая дверца закрыта, второе отделение для хранения расположено в первом отделении для хранения, вторую дверцу, соединенную с первой дверцей и выполненную с возможностью открытия или закрытия для обеспечения или предотвращения доступа к внутренней части второго отделения для хранения, причем внутренняя часть второго отделения для хранения доступна, когда первая дверца закрыта, а вторая дверца открыта, блокировочный узел, расположенный на задней поверхности первой дверцы и задней поверхности второй дверцы для селективного удержания первой дверцы относительно второй дверцы посредством нажимного действия, и ограничительный элемент, расположенный на одной из передней поверхности первой дверцы и задней поверхности второй дверцы для предотвращения поворота второй дверцы вследствие силы инерции.

В другом варианте осуществления холодильник включает в себя корпус, который определяет первое отделение для хранения, первую дверцу, которая открывается или закрывается для обеспечения или предотвращения доступа к внутренней части первого отделения для хранения, устройство для хранения, соединенное с первой дверцей для определения второго отделения для хранения, причем, когда первая дверца закрыта, второе отделение для хранения расположено в первом отделении для хранения, вторую дверцу, соединенную с первой дверцей и выполненную с возможностью открытия или закрытия для обеспечения или предотвращения доступа к внутренней части второго отделения для хранения, причем внутренняя часть второго отделения для хранения доступна, когда первая дверца закрыта, и вторая дверца открыта, блокировочный узел, расположенный на первой дверце и второй дверце для селективного удержания второй дверцы относительно первой дверцы, и расцепляющий элемент, расположенный на первой дверце и второй дверце и нажимаемый для расцепления блокировочного узла.

В другом варианте осуществления холодильник включает в себя корпус, который определяет первое отделение для хранения, первую дверцу, которая открывается или закрывается для обеспечения или предотвращения доступа к внутренней части первого отделения для хранения, устройство для хранения, соединенное с первой дверцей для определения второго отделения для хранения, причем, когда первая дверца закрыта, второе отделение для хранения расположено в первом отделении для хранения, вторую дверцу, соединенную с первой дверцей и выполненную с возможностью открытия или закрытия для обеспечения или предотвращения доступа к внутренней части второго отделения для хранения, причем внутренняя часть второго отделения для хранения доступна, когда первая дверца закрыта, а вторая дверца открыта, полку, соединенную с возможностью поворота с первой дверцей, и соединительный узел, который соединяет полку со второй дверцей для поворота полки вперед, когда вторая дверца открыта.

В другом варианте осуществления холодильник включает в себя корпус, который определяет первое отделение для хранения, первую дверцу, которая открывается или закрывается для обеспечения или предотвращения доступа к внутренней части первого отделения для хранения, устройство для хранения, соединенное с первой дверцей для определения второго отделения для хранения, причем, когда первая дверца закрыта, второе отделение для хранения расположено в первом отделении для хранения, и вторую дверцу, соединенную с первой дверцей и выполненную с возможностью открытия или закрытия для обеспечения или предотвращения доступа к внутренней части второго отделения для хранения, причем внутренняя часть второго отделения для хранения доступна, когда первая дверца закрыта, а вторая дверца открыта, причем вторая дверца включает в себя корпус дверцы, образующий ее заднюю наружную часть, пару накладных декоров, соответственно соединенных с верхним концом и нижним концом корпуса дверцы, пару боковых декоров, соответственно соединенных с левым концом и правым концом корпуса дверцы, дверную панель, расположенную на верхних поверхностях накладных декоров и боковых декоров для образования ее передней наружной части, и изоляционный слой между дверной панелью и корпусом дверцы, причем дверная панель выполнена из закаленного стекла.

В другом варианте осуществления холодильник включает в себя корпус, который определяет первое отделение для хранения, первую дверцу, которая открывается или закрывается для обеспечения или предотвращения доступа к внутренней части первого отделения для хранения, устройство для хранения, соединенное с первой дверцей для определения второго отделения для хранения, причем, когда первая дверца закрыта, второе отделение для хранения расположено в первом отделении для хранения, и вторую дверцу, соединенную с первой дверцей и выполненную с возможностью открытия или закрытия для обеспечения или предотвращения доступа к внутренней части второго отделения для хранения, причем внутренняя часть второго отделения для хранения доступна, когда первая дверца закрыта, а вторая дверца открыта, причем вторая дверца включает в себя корпус дверцы, образующий ее заднюю наружную часть, пару накладных декоров, соответственно соединенных с верхним концом и нижним концом корпуса дверцы, пару боковых декоров, соответственно соединенных с левым концом и правым концом корпуса дверцы, дверную панель, расположенную на верхних поверхностях накладных декоров и боковых декоров для образования ее передней наружной части, и изоляционный слой между дверной панелью и корпусом дверцы, причем участок корпуса дверцы между нижним концом и серединой второй дверцы содержит входное отверстие, через которое впрыскивают пенообразующее вещество для образования изоляционного слоя.

В другом варианте осуществления способ изготовления холодильника, который включает в себя корпус, который определяет первое отделение для хранения, первую дверцу, которая открывается или закрывается для обеспечения или предотвращения доступа к внутренней части первого отделения для хранения, устройство для хранения, соединенное с первой дверцей для определения второго отделения для хранения, причем, когда первая дверца закрыта, второе отделение для хранения расположено в первом отделении для хранения, и вторую дверцу, соединенную с первой дверцей и выполненную с возможностью открытия или закрытия для обеспечения или предотвращения доступа к внутренней части второго отделения для хранения, причем внутренняя часть второго отделения для хранения доступна, когда первая дверца закрыта, а вторая дверца открыта, причем вторая дверца включает в себя корпус дверцы, образующий ее заднюю наружную часть, пару накладных декоров, соответственно соединенных с верхним и нижним концами корпуса дверцы, пару боковых декоров, соответственно соединенных с левым и правым боковыми концами корпуса дверцы, дверную панель, установленную на верхних поверхностях накладных декоров и боковых декоров для образования ее передней наружной части, и изоляционный слой, образованный в зазоре между дверной панелью и корпусом дверцы, причем входное отверстие, в которое впрыскивают пенообразующее вещество для образования изоляционного слоя, образовано в корпусе дверцы в заданном положении между нижним концом и центром второй дверцы, причем способ включает в себя впрыск пенообразующего вещества для образования изоляционного слоя во входное отверстие в состоянии, в котором вторая дверца наклонена, так что нижний конец второй дверцы выше верхнего конца второй дверцы.

В другом варианте осуществления холодильник включает в себя корпус, который определяет первое отделение для хранения, первую дверцу, которая открывается или закрывается для обеспечения или предотвращения доступа к внутренней части первого отделения для хранения, устройство для хранения, соединенное с первой дверцей для определения второго отделения для хранения, причем, когда первая дверца закрыта, второе отделение для хранения расположено в первом отделении для хранения, вторую дверцу, соединенную с первой дверцей и выполненную с возможностью открытия или закрытия для обеспечения или предотвращения доступа к внутренней части второго отделения для хранения, причем внутренняя часть второго отделения для хранения доступна, когда первая дверца закрыта, а вторая дверца открыта, причем вторая дверца включает в себя корпус дверцы, образующий ее заднюю наружную часть, прокладку, проходящую вдоль кромки корпуса дверцы, пару металлических накладных декоров, соответственно соединенных с верхним и нижним концами корпуса дверцы, пару боковых декоров, соответственно соединенных с левым и правым концами корпуса дверцы, дверную панель, установленную на верхних поверхностях накладных декоров и боковых декоров для образования ее передней наружной части, изоляционный слой, образованный в зазоре между дверной панелью и корпусом дверцы, и заземляющий элемент, соединяющий боковые декоры.

В другом варианте осуществления холодильник включает в себя корпус, который определяет первое отделение для хранения, первую дверцу, которая открывается или закрывается для обеспечения или предотвращения доступа к внутренней части первого отделения для хранения, причем первая дверца содержит отверстие, устройство для хранения, соединенное с первой дверцей для определения второго отделения для хранения, причем, когда первая дверца закрыта, второе отделение для хранения расположено в первом отделении для хранения, и отверстие выполнено с возможностью сообщения со вторым отделением для хранения, вторую дверцу, соединенную с первой дверцей и выполненную с возможностью открытия или закрытия для обеспечения или предотвращения доступа к внутренней части второго отделения для хранения, причем внутренняя часть второго отделения для хранения доступна через отверстие, когда первая дверца закрыта, а вторая дверца открыта, наклонную поверхность, расположенную на внутренней кромке отверстия, и прокладку, закрепленную на задней поверхности второй дверцы, причем прокладка контактирует с наклонной поверхностью, когда вторая дверца закрыта.

В другом варианте осуществления холодильник включает в себя корпус, который определяет первое отделение для хранения, первую дверцу, которая открывается или закрывается для обеспечения или предотвращения доступа к внутренней части первого отделения для хранения, устройство для хранения, соединенное с первой дверцей для определения второго отделения для хранения, причем, когда первая дверца закрыта, второе отделение для хранения расположено в первом отделении для хранения, вторую дверцу, соединенную с первой дверцей и выполненную с возможностью открытия и закрытия для обеспечения или предотвращения доступа к внутренней части второго отделения для хранения, причем внутренняя часть второго отделения для хранения доступна, когда первая дверца закрыта, а вторая дверца открыта, прокладку, установленную на одной из первой дверцы и второй дверцы, металлический крепежный элемент, установленный на одной из первой дверцы и второй дверцы, и магнитный элемент, установленный на дверце, контактирующей с дверцей, содержащей крепежный элемент, и селективно контактирующий с крепежным элементом, причем первая дверца содержит отверстие, которое обеспечивает доступ к устройству для хранения, в то время как первая дверца закрыта, и прокладка, крепежный элемент и магнитный элемент расположены на участке рядом с кромкой отверстия.

Подробности одного или более вариантов осуществления описаны относительно сопроводительных чертежей и в нижеследующем описании. Другие признаки станут понятными из описания и чертежей, а также из формулы изобретения.

Благоприятные результаты изобретения

В соответствии с вариантами осуществления контейнеры, расположенные в направлении вверх и вниз, могут быть использованы для эффективного хранения пищевого продукта во втором отделении для хранения.

Кроме того, поскольку контейнеры можно вынимать из устройства для вмещения и извлекать через отверстие первой дверцы, пищевой продукт можно легко размещать в контейнерах или доставать из них.

Кроме того, поскольку вторая дверца имеет ту же левую и правую длину, что и левая и правая длина первой дверцы, внешний вид дверцы холодильного отделения улучшен.

Кроме того, один комплект вторых соединительных частей расположен на раме, а другой комплект расположен на контейнере. Таким образом, нагрузка рамы, приложенная к контейнеру, может быть уменьшена. Кроме того, нагрузка контейнера, приложенная к раме, может быть уменьшена. Таким образом, повреждения поверхностей раздела, соответственно, между вторыми соединительными частями и первым контейнером или рамой могут быть предотвращены.

Кроме того, поскольку зазор, в который вставлен участок второй соединительной части, расположен между первой выступающей частью и второй выступающей частью, вторая соединительная часть контактирует с первой выступающей частью для предотвращения поворота устройства для вмещения и поддержания устойчивого соединения устройства для вмещения с дверцей холодильного отделения.

Кроме того, поскольку отделение для хранения первой дверцы является большим, эффективность хранения может быть повышена.

Кроме того, поскольку вторая дверца и первая дверца вращаются в одном и том же направлении, большое отделение для хранения может легко открываться и закрываться, таким образом повышая удобство пользователя.

Кроме того, поскольку первая дверца и вторая дверца совместно используют верхнюю, левую и правую поверхности, и нижний конец второй дверцы содержит дверную ручку, первая дверца и вторая дверца могут восприниматься как одно целое с передней стороны. Таким образом, наружная часть холодильника может быть улучшена.

Краткое описание чертежей

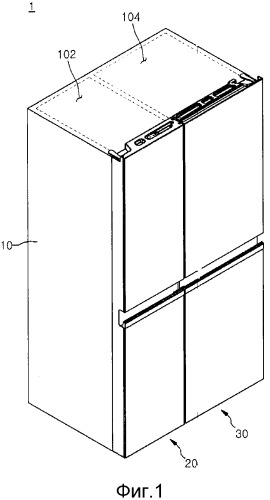

Фиг.1 - перспективный вид холодильника в соответствии с вариантом осуществления;

фиг.2 - перспективный вид холодильника с открытым первым отделением для хранения в соответствии с вариантом осуществления;

фиг.3 - перспективный вид холодильника с открытым вторым отделением для хранения в соответствии с вариантом осуществления;

фиг.4 - перспективный вид задней поверхности дверцы холодильного отделения в соответствии с вариантом осуществления;

фиг.5 - перспективный вид устройства для хранения в соответствии с вариантом осуществления;

фиг.6 - перспективный вид с пространственным разделением элементов устройства для хранения в соответствии с вариантом осуществления;

фиг.7 - перспективный вид рамы в соответствии с вариантом осуществления;

фиг.8 - вид сбоку, иллюстрирующий состояние, в котором устройство для хранения соединено с дверцей холодильного отделения;

фиг.9 - перспективный вид, иллюстрирующий состояние, в котором контейнер вынут, когда вторая дверца открывает второе отделение для хранения;

фиг.10 - перспективный вид с пространственным разделением элементов холодильника, включающего в себя первую дверцу и вторую дверцу в соответствии с вариантом осуществления;

фиг.11 - перспективный вид с пространственным разделением элементов первого шарнира и второго шарнира в соответствии с вариантом осуществления;

фиг.12 - вид сбоку, иллюстрирующей состояние установки первого и второго шарниров на фиг.11;

фиг.13 - вид сверху первого и второго шарниров на фиг.11, когда первая и вторая дверцы на фиг.10 закрыты;

фиг.14 - вид сверху первого и второго шарниров, когда первая дверца открыта;

фиг.15 - вид сверху первого и второго шарниров, когда вторая дверца открыта;

фиг.16 - перспективный вид холодильника, когда вторая дверца открыта, в соответствии с вариантом осуществления;

фиг.17 - частичный перспективный вид второй дверцы с соединительной конструкцией ограничительного элемента в соответствии с вариантом осуществления;

фиг.18 - частичный вид сбоку холодильника с ограничительным элементом, когда первая и вторая дверцы закрыты, в соответствии с вариантом осуществления;

фиг.19 - перспективный вид холодильника, когда вторая дверца открыта, в соответствии с вариантом осуществления;

фиг.20 - схематичный вид ограничительного элемента, когда первая и вторая дверцы открыты, в соответствии с вариантом осуществления;

фиг.21 - схематичный вид ограничительного элемента, когда вторая дверца закрыта, в соответствии с вариантом осуществления;

фиг.22 - перспективный вид холодильника в соответствии с вариантом осуществления;

фиг.23 - перспективный вид холодильника, когда вторая дверца открыта, в соответствии с вариантом осуществления;

фиг.24 - перспективный вид с пространственным разделением элементов блокировочного устройства и открывающего узла в соответствии с вариантом осуществления;

фиг.25 - вид в разрезе по линии 4-4'на фиг.24;

фиг.26 - перспективный вид в разрезе по линии 5-5' на фиг.25, в то время как вторая дверца закрыта;

фиг.27 - перспективный вид в разрезе по линии 6-6' на фиг.25, в то время как вторая дверца закрыта;

фиг.28 - вид сзади блокировочного узла, когда ограничитель вытолкнут стержнем с защелкой, в соответствии с вариантом осуществления;

фиг.29 - вид сзади блокировочного узла, когда вторая дверца закрыта, и ограничитель зацеплен с кулачком с защелкой, в соответствии с вариантом осуществления;

фиг.30 - схематичный вид блокировочного устройства и открывающего узла, когда вторая дверца закрыта, в соответствии с вариантом осуществления;

фиг.31 - схематичный вид блокировочного устройства и открывающего узла, когда открывающий узел приведен в действие, в соответствии с вариантом осуществления;

фиг.32 - схематичный вид блокировочного устройства и открывающего узла, когда вторая дверца открыта, в соответствии с вариантом осуществления;

фиг.33 - перспективный вид холодильника в соответствии с вариантом осуществления;

фиг.34 - перспективный вид холодильника, когда вторая дверца открыта, в соответствии с вариантом осуществления;

фиг.35 - схематичный вид блокировочного узла, когда вторая дверца закрыта;

фиг.36 - схематичный вид блокировочного узла, когда введен сигнал для открытия второй дверцы;

фиг.37 - перспективный вид холодильника, когда вторая дверца открыта, в соответствии с вариантом осуществления;

фиг.38 - схематичный вид полки, повернутой посредством открытия второй дверцы;

фиг.39 - схематичный вид задней поверхности первой дверцы, когда вторая дверца закрыта;

фиг.40 - схематичный вид элемента соединения, соединенного с соединительным узлом, в соответствии с вариантом осуществления;

фиг.41 - перспективный вид с пространственным разделением элементов соединительного узла в соответствии с вариантом осуществления;

фиг.42A, 42B и 42C - схематичные виды, иллюстрирующие работу соединительного узла;

фиг.43 - перспективный вид с пространственным разделением элементов установочной конструкции второй дверцы;

фиг.44 - схематичный вид нижнего шарнирного узла, когда вторая дверца закрыта;

фиг.45 - схематичный вид нижнего шарнирного узла, когда вторая дверца открыта;

фиг.46 - перспективный вид второй дверцы;

фиг.47 - перспективный вид с пространственным разделением элементов передней стороны второй дверцы;

фиг.48 - перспективный вид с пространственным разделением элементов задней стороны второй дверцы;

фиг.49 - вид в разрезе по линии 7-7' на фиг.46;

фиг.50 - вид в разрезе по линии 8-8' на фиг.46;

фиг.51 - перспективный вид второй дверцы, когда удалена только дверная панель со второй дверцы;

фиг.52 - перспективный вид с пространственным разделением элементов второй дверцы, соединенной с элементами жесткости, в соответствии с вариантом осуществления;

фиг.53 - вид в разрезе по линии 9-9' на фиг.52;

фиг.54 - перспективный вид с пространственным разделением элементов передней стороны второй дверцы;

фиг.55 - перспективный вид с пространственным разделением элементов задней стороны второй дверцы;

фиг.56 - перспективный вид второй дверцы, установленной в зажимном приспособлении;

фиг.57-61 - диаграммы, иллюстрирующие состояния заполнения пенообразующим веществом в соответствии с углами зажимного приспособления;

фиг.62 - перспективный вид с пространственным разделением элементов холодильника с удаленной второй дверцей в соответствии с вариантом осуществления;

фиг.63 - кривая, иллюстрирующая изменения твердости прокладок, выполненных из разных материалов, в соответствии с колебанием температуры в соответствии с вариантом осуществления;

фиг.64 - перспективный вид с пространственным разделением элементов передней стороны второй дверцы;

фиг.65 - вид сзади второй дверцы, в которой расположен заземляющий провод;

фиг.66A и 66B - схематичные виды, иллюстрирующие статическое электричество, возникающее на второй дверце;

фиг.67 - перспективный вид холодильника, включающего в себя вторую дверцу, когда она открыта, в соответствии с вариантом осуществления;

фиг.68 - перспективный вид холодильника, включающего в себя вторую дверцу в соответствии с другим вариантом осуществления;

фиг.69 - перспективный вид холодильника, включающего в себя вторую дверцу в соответствии с другим вариантом осуществления;

фиг.70 - перспективный вид холодильника, когда вторая дверца открыта, в соответствии с вариантом осуществления;

фиг.71 - частичный вид спереди первой дверцы в соответствии с вариантом осуществления;

фиг.72 - вид сзади второй дверцы в соответствии с вариантом осуществления;

фиг.73 - вид в разрезе дверцы холодильного отделения, когда вторая дверца открыта, в соответствии с вариантом осуществления;

фиг.74 - вид в разрезе дверцы холодильного отделения, когда вторая дверца закрыта;

фиг.75 - перспективный вид дверцы холодильного отделения, когда вторая дверца открыта, в соответствии с вариантом осуществления;

фиг.76 - вид в разрезе дверцы холодильного отделения в соответствии с вариантом осуществления;

фиг.77 - перспективный вид холодильника, когда вторая дверца открыта, в соответствии с вариантом осуществления;

фиг.78 - вид в разрезе дверцы холодильного отделения в соответствии с вариантом осуществления;

фиг.79 - перспективный вид дверцы холодильного отделения, когда вторая дверца открыта, в соответствии с вариантом осуществления;

фиг.80 - перспективный вид холодильника, когда вторая дверца открыта, в соответствии с вариантом осуществления;

фиг.81 - перспективный вид с пространственным разделением элементов второй дверцы;

фиг.82 - перспективный вид с пространственным разделением элементов дверцы холодильного отделения со второй дверцей и нижним шарниром;

фиг.83 - частичный перспективный вид в разрезе дверцы холодильного отделения, соединенной со второй дверцей;

фиг.84 - вид спереди холодильника, когда вторая дверца закрыта;

фиг.85 - вид снизу участка второй дверцы с нижним шарнирным узлом, когда вторая дверца закрыта;

фиг.86 - вид спереди холодильника, когда вторая дверца открыта;

фиг.87 - вид снизу участка второй дверцы с нижним шарнирным узлом, когда вторая дверца открыта.

Варианты осуществления изобретения

Ссылка будет сделана подробно на варианты осуществления настоящего раскрытия, примеры которых проиллюстрированы на сопроводительных чертежах.

Фиг.1 - перспективный вид холодильника в соответствии с вариантом осуществления, фиг.2 - перспективный вид холодильника с открытым первым отделением для хранения в соответствии с вариантом осуществления, и фиг.3 - перспективный вид холодильника с открытым вторым отделением для хранения в соответствии с вариантом осуществления.

Как показано на фиг.1-3, холодильник 1 в соответствии с вариантом осуществления включает в себя корпус 10, образующий отделение для хранения, и дверцы 20 и 30, открывающиеся и закрывающиеся для обеспечения или предотвращения доступа к внутренней части отделения для хранения.

Отделение для хранения включает в себя морозильное отделение 102 и холодильное отделение 104. Морозильное отделение 102 и холодильное отделение 104 могут быть расположены в направлении влево-вправо и разделены разделительной частью.

Дверцы 20 и 30 включают в себя дверцу морозильного отделения (которая также обозначена ссылочной позицией 20) и дверца холодильного отделения (которая также обозначена ссылочной позицией 30) соответственно. Дверца 20 морозильного отделения и дверца 30 холодильного отделения открываются и закрываются для обеспечения или предотвращения доступа к внутренней части морозильного отделения 102 и открываются и закрываются для обеспечения или предотвращения доступа к внутренней части холодильного отделения 104 соответственно.

Устройство 40 для хранения расположено на задней поверхности дверцы 30 холодильного отделения для вмещения пищевого продукта. Устройство 40 для хранения включает в себя раму 41, образующую пространство для размещения. Рама 41 соединена с возможностью съема с задней поверхностью дверцы 30 холодильного отделения.

Холодильное отделение 104 может быть разделено на множество отделений при помощи одной или более полок 105.

Когда дверца 30 холодильного отделения закрывает холодильное отделение 104, рама 41 расположена в холодильном отделении 104. Другими словами, когда дверца 30 холодильного отделения закрыта, пространство для размещения, образованное рамой 41 устройства 40 для хранения, расположено в холодильном отделении 104. В данном варианте осуществления холодильное отделение 104 может называться первым отделением для хранения, и пространство, образованное рамой 41, может называться вторым отделением 405 для хранения. Ниже первое отделение для хранения также обозначено ссылочной позицией 104.

Таким образом, когда дверца 30 холодильного отделения закрывает первое отделение 104 для хранения, второе отделение 405 для хранения расположено в первом отделении 104 для хранения.

Дверца 30 холодильного отделения включает в себя первую дверцу 310, открывающую и закрывающую первое отделение 104 для хранения, и вторую дверцу 340, соединенную с возможностью поворота с первой дверцей 310, для открытия и закрытия второго отделения 405 для хранения. Таким образом, второе отделение 405 для хранения доступно, когда вторая дверца 340 открывается.

Первая дверца 310 соединена с возможностью поворота с корпусом 10 при помощи шарнирного узла.

Шарнирный узел включает в себя второй шарнир 51, соединяющий вторую дверцу 340 с первой дверцей 310, и первый шарнир 52, соединяющий первую дверцу 310 с корпусом 10.

Отверстие 316 расположено в первой дверце 310, так что пищевой продукт достают из второго отделения 405 для хранения или размещают его во втором отделении 405 для хранения, когда первая дверца 310 закрывает первое отделение 104 для хранения. Таким образом, когда первая дверца 310 закрывает первое отделение 104 для хранения, отверстие 316 открыто для вмещения пищевого продукта во второе отделение 405 для хранения или извлечения его из второго отделения 405 для хранения.

Ширина влево-вправо второй дверцы 340 является такой же, что и ширина первой дверцы 310. Таким образом, единство второй дверцы 340 и первой дверцы 310 обеспечено, так что внешний вид дверцы 30 холодильного отделения может быть улучшен.

Задняя поверхность второй дверцы 340 оснащена крюком 341 с защелкой для соединения с первой дверцей 310, и вторая часть 312 первой дверцы 310 содержит паз 317 с защелкой для соединения с крюком 341 с защелкой.

Поскольку конструкции крюка 341 с защелкой и паз 317 с защелкой хорошо известны в данной области техники, их описание будет опущено.

Таким образом, в состоянии, в котором первая дверца 310 закрывает первое отделение 104 для хранения, при нажиме на переднюю поверхность второй дверцы 340 крюк 341 с защелкой извлекается из паза 317 с защелкой, так что вторая дверца 340 может поворачиваться.

Задняя поверхность первой дверцы 310 содержит уплотнитель 319 для предотвращения утечки холодного воздуха из первого отделения 104 для хранения. Магнит расположен в уплотнителе 319, и притяжение между магнитом и передней поверхностью корпуса 10 поддерживает состояние, в котором первая дверца 310 закрывает первое отделение 104 для хранения.

Задняя поверхность первой
