Терминал и способ управления им

Терминал и способ управления им

Иллюстрации

Показать все

Реферат

Перекрестные ссылки на родственные заявки

Эта заявка заявляет приоритет корейских патентных заявок №№ 10-2008-0027976, поданной 26 марта 2008 г. и 10-2008-0028003, поданной 26 марта 2008 г, которые настоящим включены сюда посредством ссылки в полном объеме.

Область техники

Настоящее изобретение относится к терминалу и, в частности, к терминалу и способу управления им. Хотя настоящее изобретение имеет широкую область применения, оно, в частности, применимо к предоставлению возможности реализации различных функций на терминале для дополнительного удобства пользователя.

Уровень техники

Мобильный терминал - это устройство, которое может быть приспособлено для осуществления различных функций. Примеры таких функций включают в себя передачу данных и речи, фото- и видеосъемку с помощью камеры, запись звука, воспроизведение музыкальных файлов и вывод музыки через систему динамиков и отображение изображений и видео на дисплее. Некоторые терминалы включают в себя дополнительную функциональность, которая поддерживает игры, тогда как другие терминалы также приспособлены в качестве мультимедийных проигрывателей. В последнее время мобильные терминалы получили возможность принимать широковещательные и многоадресные сигналы, что позволяет просматривать содержимое, например видеозаписи и телевизионные программы.

Продолжаются усилия по поддержанию и увеличению функциональных возможностей мобильных терминалов. Такие усилия включают в себя усовершенствование программного и аппаратного обеспечения, а также изменения и усовершенствование структурных компонентов, которые формируют мобильный терминал.

Когда терминал действует как мультимедийное устройство, способное осуществлять вышеупомянутые усложненные функции, в терминале существуют различные меню, соответствующие усложненным функциям. Однако различные меню часто приводят в замешательство пользователя, манипулирующего терминалом. Поэтому растет потребность в дополнительных функциях и возможностях терминала, которые помогают пользователю манипулировать различными меню.

Сущность изобретения

Соответственно, настоящее изобретение относится к терминалу и способу управления им, которые, по существу, устраняют одну или несколько проблем, связанных с ограничениями и недостатками предшествующего уровня техники.

Задачей настоящего изобретения является обеспечение терминала и способа управления им, которые помогают пользователю терминала выбирать конкретное меню из различных меню, существующих в терминале, и затем вводить предписанную команду в выбранное меню.

Дополнительные преимущества, задачи и признаки изобретения будут отчасти раскрыты в нижеследующем описании и отчасти будут очевидны специалистам в данной области техники в результате исследования нижеследующего или могут быть изучены в практическом применении изобретения. Задачи и другие преимущества изобретения могут быть реализованы и достигнуты посредством структуры, конкретно указанной в описании изобретения и его формуле, а также в прилагаемых чертежах.

Для достижения этих целей и других преимуществ и в соответствии с задачей изобретения, воплощенной и в общем виде описанной здесь, мобильный терминал содержит сенсорный экран и блок управления для приема первой команды согласно состоянию объекта в непосредственной близости к сенсорному экрану, и для приема второй команды согласно состоянию объекта, контактирующего с сенсорным экраном.

Согласно одному аспекту изобретения, при приеме одной из первой команды и второй команды, блок управления переключает меню, в данный момент выполняющееся в мобильном терминале. Кроме того, при приеме другой из первой команды и второй команды, блок управления принимает команду, относящуюся к меню, в данный момент выполняющемуся в мобильном терминале. Предпочтительно, блок управления принимает команду переключения меню, когда объект находится в непосредственной близости от сенсорного экрана и перемещается по сенсорному экрану, находясь в непосредственной близости от сенсорного экрана. Предпочтительно, первая команда относится к первой группе меню, и вторая команда относится ко второй группе меню в мобильном терминале.

Согласно другому аспекту изобретения, блок управления одновременно выполняет, по меньшей мере, два меню на сенсорном экране, и в котором блок управления принимает первую команду для одного из, по меньшей мере, двух меню и принимает вторую команду для другого из, по меньшей мере, двух меню. Предпочтительно, блок управления отображает изображения, соответствующие каждому меню, перекрывающие друг друга на сенсорном экране, и в котором первая команда относится к меню, имеющему изображение, перекрываемое на сенсорном экране, и вторая команда относится к меню, имеющему изображение, наблюдаемое на сенсорном экране. Альтернативно, блок управления отображает изображения, соответствующие каждому меню, перекрывающие друг друга на сенсорном экране, и в котором вторая команда относится к меню, имеющему изображение, перекрываемое на сенсорном экране, и первая команда относится к меню, имеющему изображение, наблюдаемое на сенсорном экране.

Согласно другому варианту осуществления настоящего изобретения, мобильный терминал содержит сенсорный экран и блок управления для определения, принимать ли команду, согласно состоянию объекта в непосредственной близости от сенсорного экрана или согласно состоянию объекта, контактирующего с сенсорным экраном.

Предпочтительно, блок управления отображает пиктограмму на сенсорном экране для переключения между приемом команды согласно состоянию объекта в непосредственной близости от сенсорного экрана и приемом команды согласно состоянию объекта, контактирующего с сенсорным экраном. Кроме того, мобильный терминал может дополнительно содержать переключатель, позволяющий блоку управления принимать команду согласно, по меньшей мере, одному из состояния объекта в непосредственной близости от сенсорного экрана и состояния объекта, контактирующего с сенсорным экраном.

Согласно другому варианту осуществления настоящего изобретения, способ управления мобильным терминалом, имеющим сенсорный экран, содержит этапы, на которых управляют мобильным терминалом согласно, по меньшей мере, одной из первой команды и второй команды, принимают первую команду, когда состояние объекта находится в непосредственной близости от сенсорного экрана, и принимают вторую команду, когда состояние объекта контактирует с сенсорным экраном.

В одном аспекте изобретения, способ дополнительно содержит этап, на котором переключают меню, в данный момент выполняющееся в мобильном терминале, при приеме одной из первой команды и второй команды. Кроме того, способ содержит этап, на котором принимают команду, относящуюся к меню, в данный момент выполняющемуся в мобильном терминале при приеме другой из первой команды и второй команды. Кроме того, способ содержит этап, на котором принимают команду переключения меню, когда объект находится в непосредственной близости от сенсорного экрана и перемещается по сенсорному экрану, находясь в непосредственной близости от сенсорного экрана. Предпочтительно, первая команда относится к первой группе меню, и вторая команда относится ко второй группе меню в мобильном терминале.

В дополнительном аспекте изобретения, способ содержит этапы, на которых одновременно выполняют, по меньшей мере, два меню на сенсорном экране, принимают первую команду для одного из, по меньшей мере, двух меню и принимают вторую команду для другого из, по меньшей мере, двух меню.

Предпочтительно, способ содержит этап, на котором отображают изображения, соответствующие каждому меню, перекрывающие друг друга на сенсорном экране, в котором первая команда относится к меню, имеющему изображение, перекрываемое на сенсорном экране, и вторая команда относится к меню, имеющему изображение, наблюдаемое на сенсорном экране. Альтернативно, способ содержит этап, на котором отображают изображения, соответствующие каждому меню, перекрывающие друг друга на сенсорном экране, в котором вторая команда относится к меню, имеющему изображение, перекрываемое на сенсорном экране, и первая команда относится к меню, имеющему изображение, наблюдаемое на сенсорном экране.

Согласно другому варианту осуществления настоящего изобретения, способ управления мобильным терминалом содержит этап, на котором определяют, принимать ли команду согласно состоянию объекта в непосредственной близости от сенсорного экрана или согласно состоянию объекта, контактирующего с сенсорным экраном.

Предпочтительно, способ содержит этап, на котором отображают пиктограмму на сенсорном экране для переключения между приемом команды согласно состоянию объекта в непосредственной близости от сенсорного экрана и приемом команды согласно состоянию объекта, контактирующего с сенсорным экраном. Кроме того, способ содержит этап, на котором обеспечивают переключатель на мобильном терминале, позволяющий мобильному терминалу принимать команду согласно, по меньшей мере, одному из состояний объекта в непосредственной близости от сенсорного экрана и состояния объекта, контактирующего с сенсорным экраном.

Очевидно, что вышеприведенное общее описание и нижеследующее подробное описание настоящего изобретения являются иллюстративными и пояснительными и призваны обеспечивать дополнительное пояснение заявленного изобретения.

Краткое описание чертежей

Прилагаемые чертежи, которые включены для обеспечения дополнительного понимания изобретения и включены в состав этой заявки, иллюстрируют вариант(ы) осуществления изобретения и совместно с описанием служат для пояснения принципа изобретения. На чертежах:

Фиг. 1 - блок-схема мобильного терминала согласно варианту осуществления настоящего изобретения.

Фиг. 2 - вид в перспективе передней стороны мобильного терминала согласно варианту осуществления настоящего изобретения.

Фиг. 3 - вид в перспективе задней стороны мобильного терминала, показанного на фиг. 2.

Фиг. 4 - блок-схема системы беспроводной связи, в которой действует мобильный терминал согласно настоящему изобретению.

Фиг. 5 - блок-схема последовательности операций способа управления мобильным терминалом согласно первому варианту осуществления настоящего изобретения.

Фиг. 6 - диаграмма состояний экрана дисплея, на котором реализуется способ управления мобильным терминалом согласно первому варианту осуществления настоящего изобретения.

Фиг. 7 - блок-схема последовательности операций способа управления мобильным терминалом согласно второму варианту осуществления настоящего изобретения.

Фиг. 8 - диаграмма состояний экрана дисплея, на котором реализуется способ управления мобильным терминалом согласно второму варианту осуществления настоящего изобретения.

Фиг. 9 - блок-схема последовательности операций способа управления мобильным терминалом согласно третьему варианту осуществления настоящего изобретения.

Фиг. 10 - диаграмма состояний экрана дисплея, на котором реализуется способ управления мобильным терминалом согласно третьему варианту осуществления настоящего изобретения.

Фиг. 11 - блок-схема последовательности операций способа управления мобильным терминалом согласно четвертому варианту осуществления настоящего изобретения.

Фиг. 12 - диаграмма состояний экрана дисплея, на котором реализуется способ управления мобильным терминалом согласно четвертому варианту осуществления настоящего изобретения.

Фиг. 13 - блок-схема последовательности операций способа управления мобильным терминалом согласно пятому варианту осуществления настоящего изобретения.

Фиг. 14 - диаграмма состояний экрана дисплея, на котором реализуется способ управления мобильным терминалом согласно пятому варианту осуществления настоящего изобретения.

Фиг. 15 - блок-схема последовательности операций способа управления мобильным терминалом согласно шестому варианту осуществления настоящего изобретения.

Фиг. 16 и фиг. 17 - диаграммы состояний экрана дисплея, на котором реализуется способ управления мобильным терминалом согласно шестому варианту осуществления настоящего изобретения.

Фиг. 18 - блок-схема последовательности операций способа управления мобильным терминалом согласно седьмому варианту осуществления настоящего изобретения.

Фиг. 19 и фиг. 20 - диаграммы состояний экрана дисплея, на котором реализуется способ управления мобильным терминалом согласно седьмому варианту осуществления настоящего изобретения.

Фиг. 21 - блок-схема последовательности операций способа управления мобильным терминалом согласно восьмому варианту осуществления настоящего изобретения.

Фиг. 22 и фиг. 23 - диаграммы состояний экрана дисплея, на котором реализуется способ управления мобильным терминалом согласно восьмому варианту осуществления настоящего изобретения.

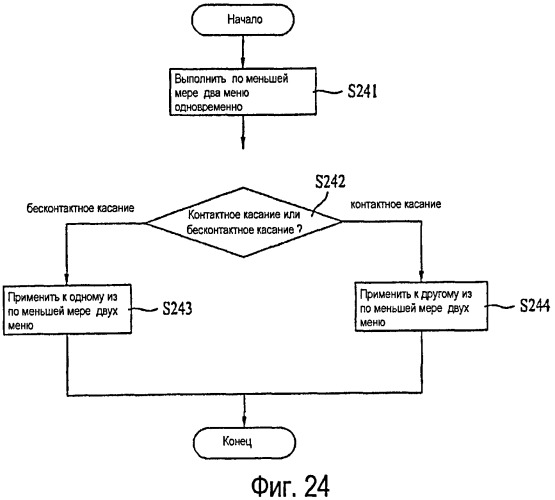

Фиг. 24 - блок-схема последовательности операций способа управления мобильным терминалом согласно девятому варианту осуществления настоящего изобретения.

Фиг. 25 - диаграмма состояний экрана дисплея, на котором реализуется способ управления мобильным терминалом согласно девятому варианту осуществления настоящего изобретения.

Фиг. 26 - блок-схема последовательности операций способа управления мобильным терминалом согласно десятому варианту осуществления настоящего изобретения.

Фиг. 27 - диаграмма состояний экрана дисплея, на котором реализуется способ управления мобильным терминалом согласно десятому варианту осуществления настоящего изобретения.

Фиг. 28 - блок-схема последовательности операций способа управления мобильным терминалом согласно одиннадцатому варианту осуществления настоящего изобретения.

Фиг. 29 - диаграмма состояний экрана дисплея, на котором реализуется способ управления мобильным терминалом согласно одиннадцатому варианту осуществления настоящего изобретения.

Фиг. 30 - блок-схема последовательности операций способа управления мобильным терминалом согласно двенадцатому варианту осуществления настоящего изобретения.

Фиг. 31 - диаграмма состояний экрана дисплея, на котором реализуется способ управления мобильным терминалом согласно двенадцатому варианту осуществления настоящего изобретения.

Фиг. 32 - блок-схема последовательности операций способа управления мобильным терминалом согласно тринадцатому варианту осуществления настоящего изобретения.

Фиг. 33 - диаграмма состояний экрана дисплея, на котором реализуется способ управления мобильным терминалом согласно тринадцатому варианту осуществления настоящего изобретения.

Фиг. 34 - блок-схема последовательности операций способа управления мобильным терминалом согласно четырнадцатому варианту осуществления настоящего изобретения.

Фиг. 35 - диаграмма состояний экрана дисплея, на котором реализуется способ управления мобильным терминалом согласно четырнадцатому варианту осуществления настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

Обратимся к подробному описанию предпочтительных вариантов осуществления настоящего изобретения, примеры которых проиллюстрированы в прилагаемых чертежах. По возможности, одни и те же условные обозначения будут использоваться на всех чертежах для указания одинаковых или сходных частей. Специалисты в данной области техники могут понимать, что могут быть использованы другие варианты осуществления, структурные, электрические, а также процедурные изменения могут быть выполнены, не выходя за рамки объема настоящего изобретения.

Используемые здесь индексы 'модуль', 'блок' и 'часть' применяются к элементам исключительно для облегчения раскрытия. Таким образом, сами эти индексы не имеют существенного значения, и очевидно, что 'модуль', 'блок' и 'часть' можно использовать совместно или взаимозаменяемо.

На фиг. 1 показана блок-схема мобильного терминала 100 согласно варианту осуществления настоящего изобретения. Мобильный терминал 100 можно реализовать с использованием многих разных типов терминала. Примеры таких терминалов включают в себя мобильные, а также стационарные терминалы, например мобильные телефоны, пользовательское оборудование, смартфоны, компьютеры, терминалы цифрового широковещания, персональные цифровые секретари, портативные мультимедийные проигрыватели (PMP) и навигаторы.

Исключительно в порядке неограничивающего примера, дальнейшее описание будет относиться к мобильному терминалу 100. Однако принципы изобретения применимы и к другим типам терминалов. На фиг. 1 показан мобильный терминал 100, имеющий различные компоненты, но очевидно, что реализация всех проиллюстрированных компонентов не обязательна. Альтернативно можно реализовать больше или меньше компонентов.

На фиг. 1 показан блок 110 беспроводной связи, снабженный несколькими обычно реализуемыми компонентами. Например, блок 110 беспроводной связи обычно включает в себя один или несколько компонентов, которые обеспечивают беспроводную связь между мобильным терминалом 100 и системой или сетью беспроводной связи, в которой находится мобильный терминал. В случае стационарных терминалов, блок 110 беспроводной связи можно заменить блоком проводной связи. Блок 110 беспроводной связи и блок проводной связи можно совместно именовать блоком связи.

Модуль 111 приема широковещания принимает широковещательный сигнал и/или информацию, ассоциативно связанный(ую) с широковещанием, от внешней сущности управления внешним широковещанием по широковещательному каналу. Широковещательный канал может включать в себя спутниковый канал и наземный канал. В общем случае, сущность управления широковещанием - это система, которая передает широковещательный сигнал и/или информацию, ассоциативно связанный(ую) с широковещанием.

Примеры информации, ассоциативно связанной с широковещанием, включают в себя информацию, ассоциативно связанную с широковещательным каналом, широковещательной программой, поставщиком услуги широковещания и т.д. Например, информация, ассоциативно связанная с широковещанием, может включать в себя электронное расписание программ (EPG) цифрового мультимедийного широковещания (DMB) и электронное расписание услуг (ESG) цифрового портативного видеовещания (DVB-H).

Широковещательный сигнал можно реализовать, например, как сигнал телевещания, сигнал радиовещания и широковещательный сигнал данных. При желании, широковещательный сигнал может дополнительно включать в себя широковещательный сигнал, объединенный с сигналом теле- или радиовещания.

Модуль 111 широковещательного приема может быть способен принимать широковещательные сигналы, передаваемые от различных типов широковещательных систем. В качестве неограничивающего примера, такие широковещательные системы включают в себя систему наземного цифрового мультимедийного широковещания (DMB-T), систему спутникового цифрового мультимедийного широковещания (DMB-S), систему цифрового портативного видеовещания (DVB-H), систему широковещания данных, известную как мультимедиа только по прямой линии связи (MediaFLO®), и цифровое наземное вещание комплексных услуг (ISDB-T). Возможен также прием многоадресных сигналов. При желании, данные, принятые модулем 111 приема широковещания, можно сохранять в соответствующем устройстве, например в памяти 160.

Модуль 112 мобильной связи обменивается беспроводными сигналами с одной или более сетевыми сущностями, например базовой станцией или узлом-B. Такие сигналы могут представлять, например, аудио, видео, мультимедиа, передачу управляющих сигналов и данные.

Модуль 113 беспроводного подключения к Интернету поддерживает доступ в Интернет для мобильного терминала 100. Этот модуль может быть внутренне или внешне соединен с мобильным терминалом 100. Подходящие технологии для беспроводного интернета могут включать в себя, но без ограничения, WLAN (беспроводную LAN) (Wi-Fi), Wibro (беспроводное широковещание), Wimax (общемировая совместимость широкополосного беспроводного доступа) и HSDPA (High Speed Downlink Packet Access [высокоскоростной пакетный доступ по нисходящей линии связи]). Модуль беспроводного подключения к Интернету можно заменить модулем проводного подключения к Интернету в стационарных терминалах. Модуль 113 беспроводного подключения к Интернету и модуль проводного подключения к Интернету можно, в целом, именовать интернет-модулем.

Модуль 114 связи ближнего действия позволяет осуществлять связь на относительно небольших расстояниях. Подходящие технологии для связи ближнего действия могут включать в себя, но без ограничения, радиочастотную идентификацию (RFID), Ассоциацию передачи данных в инфракрасном диапазоне (IrDA), ультраширокополосную радиосвязь (UWB), а также сетевые технологии, широко известные как Bluetooth и ZigBee.

Модуль 115 определения местоположения идентифицирует или иначе узнает местоположение мобильного терминала 100. Этот модуль можно реализовать с использованием компонентов системы глобального позиционирования (GPS), которые взаимодействуют с ассоциативно связанными спутниками, сетевыми компонентами и их комбинациями.

Блок 120 ввода аудио/видео (A/V) способен обеспечивать ввод аудио- или видеосигнала на мобильный терминал 100. Как показано, блок 120 ввода A/V включает в себя камеру 121 и микрофон 122. Камера 121 принимает и обрабатывает кадры неподвижных изображений или видео.

Микрофон 122 принимает внешний аудиосигнал, в то время как портативное устройство находится в конкретном режиме, например режиме телефонного вызова, режиме записи или режиме распознавания голоса. Этот аудиосигнал обрабатывается и преобразуется в цифровые данные.

Портативное устройство, и в частности блок 120 ввода A/V, обычно включает в себя соответствующие алгоритмы шумоподавления для устранения шума, генерируемого при приеме внешнего аудиосигнала. Данные, генерируемые блоком 120 ввода A/V, могут сохраняться в памяти 160, использоваться блоком 150 вывода или передаваться через один или более модулей блока 110 связи. При желании можно использовать два или более микрофона(ов) и/или камер(ы).

Блок 130 пользовательского ввода генерирует входные данные, реагируя на манипуляции пользователя ассоциативно связанным устройством или устройствами ввода. Примеры таких устройств включают в себя клавиатуру, колпачковый переключатель, сенсорную панель, реагирующую на статическое давление/изменение емкости, колесико прокрутки и переключатель прокрутки. В конкретном примере блок 130 пользовательского ввода выполнен в виде сенсорной панели, объединенной с дисплеем с сенсорным экраном, который будет более подробно описан ниже.

Воспринимающий блок 140 обеспечивает измерения состояний различных аспектов мобильного терминала 100. Например, воспринимающий блок может обнаруживать открытое/закрытое состояние мобильного терминала 100, относительное размещение компонентов, например дисплея и клавиатуры мобильного терминала, изменение позиции мобильного терминала или компонента мобильного терминала, наличие или отсутствие контакта пользователя с мобильным терминалом, ориентацию или ускорение/замедление мобильного терминала.

Если мобильный терминал 100 выполнен как раздвижной мобильный терминал, воспринимающий блок 140 может воспринимать, открыта или закрыта скользящая часть мобильного терминала. Другие примеры включают в себя воспринимающий блок 140, воспринимающий наличие или отсутствие питания, обеспечиваемого источником 190 питания, наличие или отсутствие подключения или иного соединения между интерфейсным блоком 170 и внешним устройством.

Интерфейсный блок 170 часто реализуется для соединения мобильного терминала с внешними устройствами. Типичные внешние устройства включают в себя проводные/беспроводные головные телефоны, внешние зарядные устройства, источники питания, запоминающие устройства для хранения данных, например аудио, видео и изображений, а также наушники и микрофоны. Интерфейсный блок 170 может быть выполнен с возможностью использования проводного/беспроводного порта передачи данных, портов ввода/вывода аудио, порта ввода/вывода видео, карточного разъема для подключения карты памяти, карты модуля идентификации абонента (SIM), карты модуля идентификации пользователя (UIM) или карты сменного модуля идентификации пользователя (RUIM).

Когда мобильный терминал 110 подключен к внешней подставке, интерфейсный блок 170 становится каналом для подачи на мобильный терминал 100 питания от подставки или каналом для доставки различных командных сигналов, вводимых с подставки пользователем, на мобильный терминал 100. Каждый из различных командных сигналов, вводимых с подставки, или питание может действовать как сигнал, позволяющий мобильному терминалу 100 распознавать, что он правильно разгружен в подставку.

Блок 150 вывода, в общем случае, включает в себя различные компоненты, которые поддерживают выходные требования мобильного терминала 100. Дисплей 151 обычно реализуется для визуального отображения информации, ассоциативно связанной с мобильным терминалом 100. Например, если мобильный терминал 100 работает в режиме телефонного вызова, дисплей, в общем случае, будет обеспечивать пользовательский интерфейс или графический пользовательский интерфейс, который включает в себя информацию, ассоциативно связанную с установлением, выполнением и завершением телефонного вызова. В качестве другого примера, если мобильный терминал 100 находится в режиме видеовызова или в режиме фотографирования, дисплей 151 может дополнительно или альтернативно отображать изображения, ассоциативно связанные с этими режимами.

Одна конкретная реализация включает в себя дисплей 151, выполненный как сенсорный экран, работающий совместно с устройством ввода, таким как сенсорная панель. Эта конфигурация позволяет дисплею 151 функционировать как устройство вывода и устройство ввода.

Дисплей 151 можно реализовать с использованием известных технологий изготовления дисплеев, включая жидкокристаллический дисплей (ЖКД), жидкокристаллический дисплей на основе тонкопленочных транзисторов (TFT-LCD), дисплей на основе органических светодиодов (ОСИД), гибкий дисплей и трехмерный дисплей. Мобильный терминал 100 может включать в себя один или более дисплеев 151. Примером варианта осуществления с двумя дисплеями является вариант, в котором один дисплей 151 выполнен как внутренний дисплей, наблюдаемый, когда терминал находится в открытом положении, и второй дисплей 151 выполнен как внешний дисплей, наблюдаемый как в открытом, так и в закрытом положении.

Сенсорный экран может иметь возможность обнаруживать давление сенсорного ввода, а также позицию и размер сенсорного ввода.

При этом датчик близости (не показанный на чертеже) может быть предусмотрен внутри или около сенсорного экрана. Датчик близости обнаруживает объект, приближающийся к предписанной обнаруживающей поверхности, или наличие или отсутствие объекта, существующего вокруг него, с использованием электромагнитной энергии или инфракрасных лучей без механического контакта. Таким образом, датчик близости имеет преимущество перед датчиком контакта в долговечности и удобстве пользования.

Рассмотрим пример работы датчика близости. Сначала, если объект приближается к обнаруживающей поверхности датчика, в то время как в колебательном контуре совершаются синусоидальные колебания на радиочастоте, амплитуда колебаний колебательного контура ослабляется или прекращается. Это изменение преобразуется в электрический сигнал, позволяющий обнаружить наличие или отсутствие объекта. Поэтому, даже если материал окажется между датчиком близости на основе РЧ колебаний и объектом, датчик близости сможет обнаружить объект без помех, вызванных материалом. Альтернативно, даже если датчик близости не предусмотрен, если сенсорный экран является электростатическим, его можно приспособить для обнаружения близости указателя посредством изменения электрического поля, свидетельствующего о близости указателя.

Соответственно, если указатель размещается вблизи или в непосредственной близости от сенсорного экрана без непосредственного контакта с сенсорным экраном, сенсорный экран способен обнаружить позицию указателя и расстояние между указателем и сенсорным экраном. Для простоты и удобства объяснения, действие, в результате которого указатель приближается или располагается в непосредственной близости от сенсорного экрана и может распознаваться как размещенный на сенсорном экране, будем называть 'бесконтактным касанием'. Действие, в результате которого указатель входит в прямой контакт с сенсорным экраном, будем называть 'контактным касанием'. Предпочтительно, позиция, в которой производится бесконтактное касание сенсорного экрана с использованием указателя, относится к позиции указателя, вертикально соответствующей сенсорному экрану, когда указатель совершает неконтактное касание.

На фиг. 1 дополнительно показан блок 150 вывода, имеющий модуль 152 аудио выхода, который поддерживает требования мобильного терминала 100 к аудио выходу. Модуль 152 аудио выхода часто реализуется с использованием одного или более динамиков, зуммеров, других звуковоспроизводящих устройств и их комбинаций.

Модуль 152 аудио выхода функционирует в различных режимах, например режиме приема вызова, режиме установления вызова, режиме записи, режиме распознавания голоса и режиме приема широковещания. В ходе работы, модуль 152 аудио выхода выводит аудиосигнал, относящийся к конкретной функции или конкретному состоянию, например принятому вызову, принятому сообщению или ошибкам.

Дополнительно показано, что блок 150 вывода имеет сигнализатор 153, который обычно используется для оповещения или иной идентификации наступления того или иного события, ассоциативно связанного с мобильным терминалом 100. Типичные события включают в себя принятие вызова, принятие сообщения и принятие пользовательского ввода.

Примером сигнала, выдаваемого блоком 150 вывода, является тактильное восприятие. Например, сигнализатор 153 может вибрировать, реагируя на прием мобильным терминалом 100 вызова или сообщения. В качестве другого примера, вибрация обеспечивается сигнализатором 153 как реакция на прием пользовательского ввода на мобильном терминале 100, тем самым обеспечивая тактильной механизм обратной связи. Очевидно, что различные сигналы, обеспечиваемые компонентами блока 150 вывода, могут осуществляться раздельно или осуществляться с использованием любой комбинации таких компонентов.

Память 160 обычно используется для хранения различных типов данных для поддержки требований мобильного терминала 100 к обработке, управлению и хранению. Примеры таких данных включают в себя программные инструкции для приложений, выполняющихся на мобильном терминале 100, данные контактов, данные телефонной книжки, сообщения, изображения и видео.

Кроме того, в памяти 160 могут храниться данные для различных шаблонов вибрационного и/или звукового сигнала, выводимого в случае сенсорного ввода на сенсорный экран.

Память 160, показанную на фиг. 1, можно реализовать с использованием любого типа или комбинации подходящих энергозависимых и энергонезависимых запоминающих устройств, включая оперативную память (RAM), статическую оперативную память (SRAM), электрически стираемую программируемую постоянную память (EEPROM), стираемую программируемую постоянную память (EPROM), программируемую постоянную память (PROM), постоянную память (ROM), магнитную память, флэш-память, магнитный или оптический диск, карту памяти или другую аналогичную память или устройство хранения данных.

Контроллер 180 обычно управляет всеми операциями мобильного терминала 100. Например, контроллер 180 осуществляет управление и обработку, ассоциативно связанные с речевыми вызовами, передачей данных, мгновенным обменом сообщениями, видеовызовами, операциями камеры и операциями записи.

Кроме того, контроллер 180 способен осуществлять процесс распознавания образов для распознавания рукописного ввода и ввода рисования, выполняемого на сенсорном экране, как символов и изображений, соответственно.

Контроллер 180 может включать в себя мультимедийный модуль 181, который обеспечивает воспроизведение мультимедиа. Мультимедийный модуль 181 может быть выполнен как часть контроллера 180 или реализован в виде отдельного компонента.

Источник 190 питания обеспечивает питание, необходимое для различных компонентов мобильного терминала 100. Питание может представлять собой внутренне питание, внешнее питание или их комбинацию.

Различные описанные здесь варианты осуществления можно реализовать на машиночитаемом носителе с использованием, например, компьютерного программного обеспечения, аппаратных средств или некоторой их комбинации. Для аппаратной реализации, описанные здесь варианты осуществления можно реализовать в одном или более специализированных интегральных схемах (ASIC), цифровых сигнальных процессорах (DSP), устройствах обработки цифрового сигнала (DSPD), программируемых логических устройствах (PLD), вентильных матрицах, программируемых пользователем (FPGA), процессорах, контроллерах, микроконтроллерах, микропроцессорах, других электронных блоках, предназначенных для осуществления описанных здесь функций или отдельных их комбинаций. Такие варианты осуществления также могут быть реализованы контроллером 180.

Для программной реализации, описанные здесь варианты осуществления можно реализовать в виде отдельных программных модулей, например процедур и функций, каждый из которых осуществляет одну или более из описанных здесь функций и операций. Программные коды можно реализовать посредством прикладной программы, написанной на любом подходящем языке программирования, и могут храниться в памяти, например памяти 160, и выполняться контроллером или процессором, например контроллером 180.

Мобильный терминал 100 можно реализовать в различных других конфигурациях. Примеры таких конфигураций включают в себя складную, сдвижную, однокорпусную, поворотную, перекидную их комбинации. Для простоты, дальнейшее описание будет, в основном, относиться к раздвижному мобильному терминалу 100. Однако принципы изобретения в равной степени применимы к другим типам мобильных терминалов.

На фиг. 2 показан вид в перспективе передней стороны мобильного терминала 100 согласно варианту осуществления настоящего изобретения. На фиг. 2 показано, что мобильный терминал 100 имеет первый корпус 200, способный скользить относительно второго корпуса 205.

Блок 130 пользовательского ввода, показанный на фиг. 1, может включать в себя первый блок ввода, например функциональные клавиши и четыре клавиши 210 направления, второй блок ввода, например клавиатуру 215, и третий блок ввода, например боковые клавиши 245. Функциональные клавиши 210 ассоциативно связаны с первым корпусом 200, и клавиатура 215 ассоциативно связана со вторым корпусом 205. Клавиатура включает в себя различные клавиши, например цифры, буквы и символы, позволяющие пользователю устанавливать вызов, подготавливать текстовое или мультимедийное сообщение и иным образом оперировать мобильным терминалом 100.

Первый корпус 200 скользит относительно второго корпуса 205 между открытым и закрытым положениями. Хотя на чертежах это не показано, в случае складного мобильного терминала, его первый корпус складывается и раскладывается относительно его второго корпуса между открытым и закрытым положениями. Кроме того, в случае перекидного мобильного терминала, его первый корпус перекидывается относительно его второго корпуса между открытым и закрытым положениями.

В закрытом положении, первый корпус 200 располагается поверх второго корпуса 205 таким образом, что клавиатура 215 частично или полностью заслонена первым корпусом 200. В открытом положении пользователь имеет доступ к клавиатуре 215. Функциональные клавиши 210 удобно расположены, позволяя пользователю вводить команды, например, начала, остановки и прокрутки.

Мобильный терминал 100 может находиться либо в режиме ожидания, в котором о
