Устройство и способ для передачи информации состояния канала в системе беспроводной связи

Устройство и способ для передачи информации состояния канала в системе беспроводной связи

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к системе беспроводной связи, а более конкретно, к устройству и способу для передачи информации состояния канала в системе беспроводной связи.

Уровень техники

В системе по стандарту долгосрочного развития (LTE) партнерского проекта третьего поколения (3GPP) абонентское оборудование (UE), подключенное к базовой станции (BS), измеряет мощность принимаемого опорного сигнала (RSRP) BS, оценивает состояние каналов нисходящей линии связи с использованием RSRP и сообщает состояние каналов нисходящей линии связи BS периодически или с инициированием по событиям. Информация состояния каналов нисходящей линии связи (или информация канала нисходящей линии связи) может включать в себя индикатор качества канала (CQI), индекс матрицы предварительного кодирования (PMI) и индикатор ранга (RI). UE передает все или часть CQI, PMI и RI согласно режиму передачи.

BS определяет временные и частотные ресурсы и схему модуляции и кодирования (MCS) для передачи данных в UE на основе принимаемой информации состояния каналов нисходящей линии связи.

CQI определяется на основе качества сигнала, принимаемого в UE. В общем, CQI определяется на основе измерения опорного сигнала (RS), принимаемого в UE.

UE может сообщать информацию состояния канала периодически (периодическое сообщение) или апериодически при запросе BS (апериодическое сообщение).

В случае апериодического сообщения, когда BS запрашивает сообщение информации состояния канала в UE, UE передает информацию состояния канала в BS по физическому совместно используемому каналу восходящей линии связи (PUSCH).

В случае периодического сообщения, когда BS уведомляет UE относительно периода передачи информации состояния канала и смещения при передаче для использования в периоде передачи, UE передает информацию состояния канала по физическому каналу управления восходящей линии связи (PUCCH) в течение периода передачи. Если существуют данные восходящей линии связи, которые должны передаваться вместе с информацией состояния канала в субкадре, UE может передавать как информацию состояния канала, так и данные по PUSCH.

В зависимости от типов обратной связи по CQI и типов обратной связи по PMI, четыре режима сообщения доступны для периодического сообщения. Таблица 1 ниже иллюстрирует четыре режима периодического сообщения информации состояния канала.

Таблица 1
		Тип обратной связи по PMI
		Без PMI	Один PMI
Тип обратной связи по PUCCH CQI	Широкополосный (широкополосный CQI)	Режим 1-0	Режим 1-1
Выбранный UE (подполосный CQI)	Режим 2-0	Режим 2-1

Типами обратной связи по CQI являются широкополосный (WB) CQI и подполосный (SB) CQI, а типами обратной связи по PMI являются "без PMI" и "один PMI" в зависимости от того, передается PMI или нет. WB CQI означает CQI полной полосы частот, доступной для UE, тогда как SB CQI означает CQI части полной полосы частот. UE может передавать или не передавать PMI в BS. UE может принимать информацию о периоде передачи и смещении информации состояния канала посредством передачи служебных сигналов верхнего уровня (передачи служебных сигналов на уровне управления радиоресурсами (RRC)).

Фиг. 1 иллюстрирует способ для передачи информации канала в UE, когда период передачи и смещение информации состояния канала равняются 5 и 1, соответственно.

Ссылаясь на фиг. 1, если период передачи информации состояния канала равняется 5, UE передает информацию состояния канала в каждых 5 субкадрах. Для смещения при передаче в 1, передача информации состояния канала начинается в первом субкадре с подсчетом от субкадра 0 в порядке по возрастанию индексов субкадров, т.е. в субкадре 1. Таким образом, UE передает информацию состояния канала по PUCCH в субкадрах 1 и 6.

В частности, UE передает средний CQI субкадров 1-5 или CQI любого из субкадров 1-5 в субкадре 6. Альтернативно, UE может передавать средний CQI произвольного периода, выбранного из субкадров 1-5.

Индексы субкадров приводятся как комбинации числа системных кадров, nf, и индексов 20 временных квантов в расчете на системный кадр, ns. Поскольку один субкадр включает в себя два временных кванта, индекс субкадра может выражаться как 10xnf+floor(ns/2).

UE передает только WB CQI либо как WB CQI, так и SB CQI. Фиг. 2 иллюстрирует ресурсы по частотной оси.

Ссылаясь на фиг. 2, полная полоса частот включает в себя 16 блоков ресурсов (RB). Полная полоса частот разделяется на две части полосы пропускания (BP), причем каждая BP имеет две SB. Таким образом, каждая SB включает в себя четыре RB. Число BP и размер каждой SB зависят от числа RB, включенных в полосу частот системы, и число SB в расчете на BP определяется согласно числу RB, числу BP и размеру каждой SB.

В типе обратной связи по CQI для передачи как WB CQI, так и SB CQI, WB CQI сначала передается в субкадре CQI-передачи, CQI SB в лучшем состоянии между SB0 и SB1 в BP0 передается во втором субкадре CQI-передачи, а CQI SB в лучшем состоянии между SB0 и SB1 в BP1 передается в третьем субкадре CQI-передачи.

В частности, CQI двух BP последовательно передаются после передачи WB CQI. В течение временного интервала между двумя субкадрами, переносящими WB CQI, CQI BP могут быть последовательно переданы от одного до четырех раз. Например, если CQI каждого BP CQI передается один раз в течение временного интервала между двумя субкадрами, переносящими WB CQI, CQI передаются в порядке WB CQI, BP0 CQI, BP1 CQI и WB CQI. Если CQI каждого BP CQI передается четыре раза в течение временного интервала между двумя субкадрами, переносящими WB CQI, CQI передаются в порядке WB CQI, BP0 CQI, BP1 CQI, BP0 CQI, BP1 CQI, BP0 CQI, BP1 CQI, BP0 CQI, BP1 CQI и WB CQI.

Фиг. 3 иллюстрирует случай, когда как WB CQI, так и SB CQI передаются.

В проиллюстрированном случае по фиг. 3, период CQI-передачи равняется 5, смещение при CQI-передаче равняется 1, и CQI каждой BP передается один раз в течение временного интервала между двумя субкадрами, переносящими WB CQI.

Число последовательных передач CQI каждой BP между двумя субкадрами, переносящими WB CQI, указывается посредством передачи служебных сигналов верхнего уровня.

Если PMI также передается, PMI и CQI передаются вместе. При наличии PUSCH, чтобы переносить данные восходящей линии связи в субкадре передачи, PMI и CQI передаются вместе с данными по PUSCH.

Касательно RI-передачи, BS уведомляет UE относительно периода передачи RI и смещения для периода передачи. Период передачи RI задается как несколько периодов передачи WB CQI, и смещение при RI-передаче является значением относительно смещения при CQI-передаче. Например, если смещение при CQI-передаче равняется 1, а смещение при RI-передаче равняется 0, CQI и RI имеют идентичное смещение. Смещение при RI-передаче равняется 0 или значению с отрицательным знаком.

Фиг. 4 иллюстрирует случай, когда период RI-передачи, который является кратным периоду WB CQI-передачи, равняется 1, а смещение при RI-передаче равняется -1.

Поскольку период RI-передачи является кратным периоду WB CQI-передачи, период RI-передачи равен периоду WB CQI-передачи. С учетом RI-смещения в -1, RI передается в субкадре 0 на фиг. 3.

В последнее время обсуждаются гетерогенные системы с различными типами небольших базовых станций, к примеру, ретрансляторов и фемтосот, а также унаследованных BS. Межсотовая координирующая связь, к примеру, одновременная передача сигнала в одно UE из множества координирующих BS или приостанавливаемая передача соседних сот, чтобы уменьшать помехи на границе соты, является другой областью последних исследований. В гетерогенной системе или межсотовой совместной связи, UE может сталкиваться с создающей помехи линией связи, конфигурация и состояние которой могут значительно изменяться во времени и по частоте.

Тем не менее, традиционный способ для передачи информации состояния канала снижает производительность системы, поскольку UE измеряет качество канала по временной и частотной осям без отношения к создающей помехи линии связи и сообщает качество канала в BS.

Сущность изобретения

Техническая задача

Цель настоящего изобретения, разработанного для того, чтобы разрешать проблему, заключается в устройстве UE для передачи информации состояния канала в системе беспроводной связи.

Другая цель настоящего изобретения, разработанного для того, чтобы разрешать проблему, заключается в способе для передачи информации состояния канала в системе беспроводной связи.

Специалисты в данной области техники должны принимать во внимание, что цели, которые могут достигаться с помощью настоящего изобретения, не ограничены тем, что конкретно описано выше, и вышеуказанные и другие цели, которых может достигать настоящее изобретение, должны более четко пониматься из последующего подробного описания, рассматриваемого в сочетании с прилагаемыми чертежами.

Решение задачи

Цель настоящего изобретения может достигаться посредством предоставления способа для передачи информации состояния канала в UE в системе беспроводной связи, включающего в себя измерение состояния канала на основе уровня помех, вызываемых посредством одной или более соседних сот, формирование информации состояния канала для каждой из множества областей ресурсов, разделенных согласно предварительно заданному правилу с использованием измеренных значений состояния канала и смещения, принимаемых из обслуживающей BS, причем значения смещения задаются для каждой области ресурсов, и передачу сформированной информации состояния канала в обслуживающую BS.

Значения смещения могут использоваться для вычисления отношения энергии в расчете на элемент ресурсов (EPRE) физического совместно используемого канала нисходящей линии связи (PDSCH) к EPRE общего опорного сигнала (CRS) в конкретной единице области ресурсов.

Предварительно заданное правило основано на уровне помех, вызываемых посредством одной или более соседних сот, или схеме координации между BS.

Каждая область ресурсов может быть одной из единицы субкадра, единицы блока ресурсов, единицы подполосы частот и единицы компонентной несущей.

Значения смещения могут отличаться для каждой области ресурсов.

Значения смещения могут отличаться для режимов периодического и апериодического сообщения информации состояния канала.

Значения смещения могут быть приняты из обслуживающей BS посредством передачи служебных сигналов верхнего уровня.

В другом аспекте настоящего изобретения, в данном документе предоставляется устройство UE для передачи информации состояния канала в системе беспроводной связи, включающее в себя модуль измерений состояния канала для измерения состояния канала на основе уровня помех, вызываемых посредством одной или более соседних сот, модуль формирования информации состояния канала для формирования информации состояния канала для каждой из множества областей ресурсов с использованием измеренных значений состояния канала и смещения, принимаемых из обслуживающей BS, причем значения смещения задаются для каждой области ресурсов, и передающий модуль для передачи сформированной информации состояния канала в обслуживающую BS.

Преимущества изобретения

Согласно примерным вариантам осуществления настоящего изобретения, UE сообщает информацию состояния канала в отношении множества временных и частотных областей, разделенных согласно состоянию создающей помехи линии связи, с которой сталкивается UE, в BS. Следовательно, производительность системы может быть повышена.

Специалисты в данной области техники должны принимать во внимание, что эффекты, которые могут достигаться с помощью настоящего изобретения, не ограничены тем, что конкретно описано выше, и другие преимущества настоящего изобретения должны более четко пониматься из последующего подробного описания, рассматриваемого в сочетании с прилагаемыми чертежами.

Краткое описание чертежей

Прилагаемые чертежи, которые включены для того, чтобы обеспечивать дополнительное понимание изобретения, иллюстрируют варианты осуществления изобретения и вместе с описанием служат для того, чтобы пояснять принципы настоящего изобретения.

На чертежах

Фиг. 1 иллюстрирует способ для передачи информации состояния канала в абонентском оборудовании (UE), когда период передачи и смещение информации состояния канала равняются 5 и 1, соответственно.

Фиг. 2 иллюстрирует ресурсы по частотной оси.

Фиг. 3 иллюстрирует случай, когда как широкополосный (WB) индикатор качества канала (CQI), так и подполосный (SB) CQI передаются.

Фиг. 4 иллюстрирует случай, когда период передачи индикатора ранга (RI), который является кратным периода WB CQI-передачи, равняется 1, а смещение при RI-передаче равняется -1.

Фиг. 5 иллюстрирует конфигурацию сети на основе усовершенствованной универсальной системы мобильной связи (E-UMTS) в качестве примера системы мобильной связи.

Фиг. 6 иллюстрирует структуру радиокадра в системе по стандарту долгосрочного развития (LTE) партнерского проекта третьего поколения (3GPP) в качестве примера системы мобильной связи.

Фиг. 7 иллюстрирует структуры субкадров нисходящей линии связи и восходящей линии связи в 3GPP LTE-системе.

Фиг. 8 иллюстрирует структуру сетки частотно-временных ресурсов нисходящей линии связи согласно настоящему изобретению.

Фиг. 9 иллюстрирует множество областей ресурсов, заданных во времени, и множество областей ресурсов, заданных по частоте, для измерения информации состояния канала посредством UE.

Фиг. 10 иллюстрирует случай, в котором ретрансляторы создают помехи UE.

Фиг. 11 иллюстрирует частотно-временную область, доступную для UE, разделенную на две области ресурсов, согласно примерному варианту осуществления настоящего изобретения.

Фиг. 12 иллюстрирует разделение частотно-временной области, доступной для UE, различными способами согласно областям соты.

Фиг. 13 иллюстрирует случай, когда на UE оказывают влияние два узла.

Фиг. 14 является схемой, иллюстрирующей последовательность сигналов для способа для передачи информации состояния канала, когда базовая станция (BS) передает информацию секционирования ресурсов согласно примерному варианту осуществления настоящего изобретения.

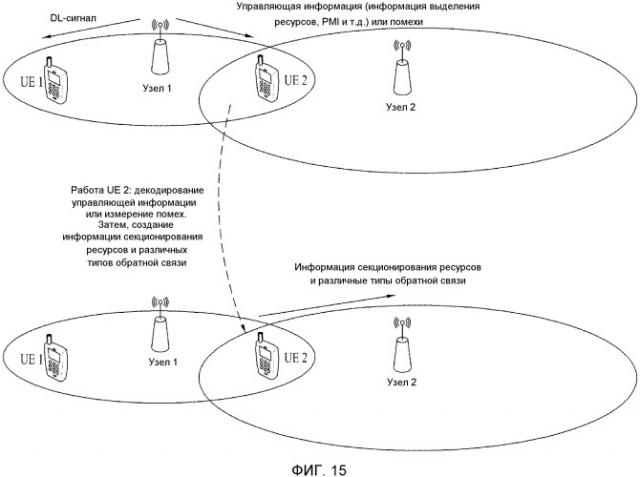

Фиг. 15 иллюстрирует способ для передачи информации состояния канала посредством UE согласно примерному варианту осуществления настоящего изобретения.

Фиг. 16 иллюстрирует способ для использования выделенных ресурсов для обратной связи посредством UE в примерном варианте осуществления настоящего изобретения.

Фиг. 17 является блок-схемой устройства передачи и приема сигналов согласно настоящему изобретению.

Оптимальный режим осуществления изобретения

Далее приводится подробная ссылка на примерные варианты осуществления настоящего изобретения со ссылкой на прилагаемые чертежи. Подробное описание, которое приведено ниже со ссылкой на прилагаемые чертежи, имеет намерение пояснять примерные варианты осуществления настоящего изобретения вместо того, чтобы показывать только варианты осуществления, которые могут быть реализованы согласно изобретению. Следующее подробное описание включает в себя конкретные подробности, чтобы предоставлять полное понимание настоящего изобретения. Тем не менее, специалистам в данной области техники должно быть очевидным, что настоящее изобретение может быть использовано на практике без этих конкретных подробностей. Например, последующее подробное описание приводится при допущении, что система мобильной связи является системой по стандарту долгосрочного развития (LTE) или усовершенствованному стандарту долгосрочного развития (LTE-A) партнерского проекта третьего поколения (3GPP). Тем не менее, описание является применимым к любой другой системе мобильной связи за исключением характерных признаков, внутренне присущих 3GPP LTE- и LTE-A-системам.

В некоторых случаях, известные структуры и устройства опускаются или показаны в форме блок-схемы, ориентированной на важные признаки структур и устройств, чтобы не затруднять понимание принципа настоящего изобретения. Идентичные номера ссылок используются по всему данному подробному описанию, чтобы ссылаться на идентичные или аналогичные части.

В последующем описании предполагается, что абонентское оборудование (UE) означает мобильное или стационарное устройство на стороне пользователя, такое как мобильная станция (MS), усовершенствованная мобильная станция (AMS) и т.д., и предполагается, что термин "базовая станция (BS)" означает любой узел на стороне сети, такой как узел B, усовершенствованный узел B (eNB или усовершенствованный узел B), точка доступа (AP) и т.д., обменивающийся данными с UE. Ретранслятор называется ретрансляционным узлом (RN) или ретрансляционной станцией (RS) и т.д.

Когда говорят, что определенная часть "включает в себя" некоторый элемент, это означает то, что определенная часть может включать в себя любой другой элемент, если не указано иное, а не то, что она не исключает любой другой элемент, в подробном описании. Термин "единица" "er(or)" или "модуль" означает единицу выполнения, по меньшей мере, одной функции или операции, которая может быть реализована в аппаратных средствах, программном обеспечении или и том, и в другом.

В системе мобильной связи, UE может принимать информацию из BS по нисходящей линии связи и передавать информацию в BS по восходящей линии связи. Информация, которую UE передает или принимает, включает в себя типы данных и различные типы управляющей информации. Существует много физических каналов согласно типам и вариантам использования информации, которую UE передает или принимает.

Фиг. 5 иллюстрирует конфигурацию сети на основе усовершенствованной универсальной системы мобильной связи (E-UMTS) в качестве примера системы мобильной связи.

E-UMTS является развитием унаследованной универсальной системы мобильной связи (UMTS). Рабочая группа 3GPP работает над базовой стандартизацией E-UMTS. E-UMTS также называется LTE. Сведения по техническим условиям UMTS и E-UMTS можно найти в версии 7 и версии 8 документа "3rd Generation Partnership Project; Technical Specification Group Radio Access Network", соответственно.

Ссылаясь на фиг. 5, E-UMTS-система включает в себя UE 120, усовершенствованные узлы B 110a и 110b и шлюз доступа (AG) на стороне наземной сети радиодоступа на основе E-UMTS (E-UTAN), подключенной к внешней сети. Усовершенствованный узел B может одновременно передавать несколько потоков данных, чтобы предоставлять широковещательную услугу, многоадресную услугу и/или одноадресную услугу.

Один усовершенствованный узел B покрывает одну или более сот. Сота предоставляет для UE услуги передачи нисходящей линией связи или по восходящей линии связи в выделенной полосе пропускания в 1,25; 2,5; 5; 10; 15 или 20 МГц. Различные соты могут работать в различных полосах пропускания. Усовершенствованный узел B управляет передачей и приемом данных множества UE. Усовершенствованный узел B передает информацию диспетчеризации в нисходящей линии связи для данных нисходящей линии связи в UE, тем самым уведомляя относительно частотно-временной области, схемы кодирования, размера данных и информации гибридного автоматического запроса на повторную передачу (HARQ) данных нисходящей линии связи. Кроме того, усовершенствованный узел B передает информацию о частотно-временной области, схеме кодирования, размере данных и HARQ-информации для передачи данных по восходящей линии связи UE посредством информации диспетчеризации в восходящей линии связи. Интерфейс для передачи пользовательского трафика или управляющего трафика может устанавливаться между усовершенствованными узлами B. Базовая сеть (CN) может включать в себя AG и сетевой узел для пользовательской регистрации UE. AG управляет мобильностью UE на основе зоны отслеживания (TA). TA включает в себя множество сот.

Фиг. 6 иллюстрирует структуру радиокадра в системе по стандарту долгосрочного развития (LTE) партнерского проекта третьего поколения (3GPP) в качестве примера системы мобильной связи.

Ссылаясь на фиг. 6, радиокадр включает в себя 10 субкадров. Субкадр включает в себя два временных кванта во временной области. Время для передачи одного субкадра задается как интервал времени передачи (TTI). Например, один субкадр может иметь длину в 1 миллисекунду (мс), и один временной квант может иметь длину 0,5 мс. Один временной квант включает в себя множество символов с мультиплексированием с ортогональным частотным разделением каналов (OFDM) во временной области. Поскольку 3GPP LTE использует OFDMA в нисходящей линии связи, OFDM-символ для представления одного периода символа. OFDM-символ также может упоминаться как SC-FDMA-символ или период символа. Блок ресурсов (RB) является единицей выделения ресурсов и включает в себя множество смежных поднесущих в одном временном кванте. Структура радиокадра показывается только в примерных целях. Таким образом, число субкадров, включенных в радиокадр, или число временных квантов, включенных в субкадр, или число OFDM-символов, включенных во временной квант, может быть модифицировано по-разному.

Фиг. 7 иллюстрирует структуры субкадров нисходящей линии связи и восходящей линии связи в 3GPP LTE-системе.

Ссылаясь на фиг. 7(a), максимум три OFDM-символа, расположенных в начале первого временного кванта в субкадре, соответствуют области управления, для которой должен назначаться канал управления. Оставшиеся OFDM-символы соответствуют области данных, для которой должен назначаться физический совместно используемый канал нисходящей линии связи (PDSCH). Примеры каналов управления нисходящей линии связи, используемых в 3GPP LTE, включают в себя физический канал индикатора формата канала управления (PCFICH), физический канал управления нисходящей линии связи (PDCCH), физический канал индикатора гибридного ARQ (PHICH) и т.д. PCFICH передается в первом OFDM-символе субкадра и переносит информацию, касающуюся числа OFDM-символов, используемых для передачи каналов управления в субкадре. PHICH является ответом при передаче по восходящей линии связи и переносит сигнал подтверждения приема (ACK)/отрицания приема (NACK) HARQ. Управляющая информация, передаваемая через PDCCH, упоминается как управляющая информация нисходящей линии связи (DCI). DCI включает в себя информацию диспетчеризации в восходящей линии связи или нисходящей линии связи или включает в себя команду управления мощностью передачи (Tx) по восходящей линии связи для произвольных групп UE.

Далее описывается PDCCH, который является физическим каналом нисходящей линии связи.

PDCCH может переносить назначение ресурсов PDSCH и транспортный формат (называемое разрешением на передачу по нисходящей линии связи), информацию назначения ресурсов PUSCH (называемую разрешением на передачу по восходящей линии связи), команду управления мощностью передачи для отдельных UE в любой группе UE, активацию протокола "речь-по-IP" (VoIP) и т.д. Множество PDCCH может быть передано в области управления, и UE может отслеживать множество PDCCH. PDCCH состоит из агрегирования одного или нескольких последовательных элементов канала управления (CCE). PDCCH, состоящий из агрегирования одного или нескольких последовательных CCE, может быть передан в области управления после обработки с перемежением субблоков. CCE является логическим модулем назначения, используемым для того, чтобы предоставлять для PDCCH скорость кодирования в зависимости от состояния беспроводного канала. CCE соответствует множеству групп элементов ресурсов. Согласно ассоциативной взаимосвязи между числом CCE и скоростью кодирования, предоставляемой посредством CCE, формат PDCCH и число битов доступного PDCCH определяются.

Управляющая информация, передаваемая по PDCCH, упоминается как управляющая информация нисходящей линии связи (DCI). Следующая таблица показывает DCI согласно DCI-формату.

Таблица 2
DCI-формат	Описание
DCI-формат 0	Используется для диспетчеризации PUSCH
DCI-формат 1	Используется для диспетчеризации одного кодового PDSCH-слова
DCI-формат 1A	Используется для компактной диспетчеризации одного кодового PDSCH-слова и процедуры произвольного доступа, инициированной посредством PDCCH-команды
DCI-формат 1B	Используется для компактной диспетчеризации одного кодового PDSCH-слова с информацией предварительного кодирования
DCI-формат 1C	Используется для очень компактной диспетчеризации одного кодового PDSCH-слова
DCI-формат 1D	Используется для компактной диспетчеризации одного кодового PDSCH-слова с информацией предварительного кодирования и смещения мощности
DCI-формат 2	Используется для диспетчеризации PDSCH для UE, сконфигурированных в режиме пространственного мультиплексирования с замкнутым контуром
DCI-формат 2A	Используется для диспетчеризации PDSCH для UE, сконфигурированных в режиме пространственного мультиплексирования с разомкнутым контуром
DCI-формат 3	Используется для передачи TPC-команд для PUCCH и PUSCH с двухбитовыми регулированиями мощности
DCI-формат 3A	Используется для передачи TPC-команд для PUCCH и PUSCH с однобитовыми регулированиями мощности

DCI-формат 0 указывает информацию назначения ресурсов восходящей линии связи. DCI-форматы 1-2 указывают информацию назначения ресурсов нисходящей линии связи. DCI-форматы 3 и 3A указывают команду управления мощностью передачи (TPC) по восходящей линии связи для любых групп UE.

Следующая таблица показывает информационные элементы, включенные в DCI-формат 0, который является информацией назначения ресурсов восходящей линии связи (или разрешением на передачу по восходящей линии связи). Раздел 5.3.3.1 документа 3GPP TS 36.212 V8.3.0 (2008-05) "Technical Specification Group Radio Access Network; Evolved Universal Terrestrial Radio Access (E-UTRA); Multiplexing and channel coding (Release 8)" может содержаться в данном документе по ссылке.

Ссылаясь на фиг. 7(b), субкадр восходящей линии связи может быть разделен в частотной области на область управления и область данных. Области управления выделяется физический канал управления восходящей линии связи (PUCCH) для переноса управляющей информации восходящей линии связи. Области данных выделяется физический совместно используемый канал восходящей линии связи (PUSCH) для переноса пользовательских данных. Чтобы поддерживать свойство одной несущей, одно UE одновременно не передает PUCCH и PUSCH. PUCCH для одного UE выделяется RB-паре в субкадре. RB, принадлежащие RB-паре, занимают различные поднесущие в соответствующих двух временных квантах. Это называется так: RB-пара, выделяемая PUCCH, перескакивает по частоте на границе временного кванта.

Фиг. 8 иллюстрирует структуру сетки частотно-временных ресурсов нисходящей линии связи согласно настоящему изобретению.

Ссылаясь на фиг. 8, передаваемый сигнал в каждом временном кванте описывается посредством сетки ресурсов из поднесущих и OFDM-символов. Здесь, представляет число блоков ресурсов (RB) для нисходящей линии связи, представляет число поднесущих, составляющих RB, и представляет число OFDM-символов во временном кванте нисходящей линии связи. Величина зависит от полосы пропускания передачи по нисходящей линии связи, сконфигурированной в соте, и должна удовлетворять , где и , хотя не ограничены этими значениями, являются наименьшей и наибольшей полосой пропускания нисходящей линии связи, соответственно. Здесь, является минимальной полосой пропускания нисходящей линии связи, а является максимальной полосой пропускания нисходящей линии связи, поддерживаемой посредством системы беспроводной связи. Число OFDM-символов во временном кванте зависит от длины циклического префикса (CP) и разнесения поднесущих. В случае многоантенной передачи может быть одна сетка ресурсов, заданная в расчете на антенный порт.

Каждый элемент в сетке ресурсов для антенного порта p называется элементом ресурсов и уникально идентифицируется посредством пары индексов (k, l) во временном кванте, в котором k=0,..., и l=0,..., являются индексами в частотной и временной областях, соответственно.

Блоки ресурсов, показанные на фиг. 8, используются для того, чтобы описывать преобразование определенных физических каналов в элементы ресурсов. RB классифицируется на блок физических ресурсов (PRB) и блок виртуальных ресурсов (VRB).

Блок физических ресурсов задается как последовательных OFDM-символов во временной области и последовательных поднесущих в частотной области, при этом и могут предоставляться посредством таблицы 3. Блок физических ресурсов тем самым состоит из элементов ресурсов, соответствующих одному временному кванту во временной области и 180 кГц в частотной области, хотя не ограничен этими значениями.

Таблица 3
Конфигурация
Обычный циклический префикс	∆f=15 кГц	12	7
Расширенный циклический префикс	∆f=15 кГц	6
∆f=7,5 кГц	24	3

Блоки физических ресурсов нумеруются от 0 до в частотной области.

Отношение между числом блоков физических ресурсов в частотной области и элементами ресурсов (k, l) во временном кванте предоставляется посредством

VRB может иметь размер, идентичный размеру PRB. Существует два типа заданных VRB, где первый является локализованным типом, а второй является распределенным типом. Для каждого типа VRB пара VRB имеет один общий VRB-индекс (может в дальнейшем упоминаться как "VRB-номер") и выделяется для двух временных квантов одного субкадра. Другими словами, VRB, принадлежащим первому из двух временных квантов, составляющих один субкадр, назначается любой индекс от 0 до и .

VRB, принадлежащим второму из этих двух временных квантов, аналогично назначается любой индекс от 0 до .

С введением функции ретрансляции сигнала на линии связи между BS и UE в ретранслятор, две линии связи, имеющие различные атрибуты, применяются к каждой из полос несущих частот нисходящей и восходящей линии связи в LTE-A-системе. Линия связи между BS и ретранслятором задается как транзитная линия связи. Транзитная линия связи, через которую сигнал передается с использованием ресурсов нисходящей линии связи в дуплексе с частотным разделением каналов (FDD) или дуплексе с временным разделением каналов (TDD), называется транзитной нисходящей линией связи, тогда как линия связи, посредством которой сигнал передается с использованием ресурсов восходящей линии связи в FDD или TDD, называется транзитной восходящей линией связи.

Способы для передачи и приема информации состояния канала согласно примерным вариантам осуществления настоящего изобретения описываются ниже.

Согласно примерному варианту осуществления настоящего изобретения, область ресурсов (частотно-временная область), доступная для UE, может быть разделена на множество областей ресурсов (сегментов ресурсов) согласно состоянию создающей помехи линии связи, с которой сталкивается UE, и UE может формировать и передавать информацию состояния канала в отношении каждой из областей ресурсов в BS. Информация секционирования ресурсов, указывающая, как частотно-временная область, доступная для UE, разделяется, может быть передана в служебных сигналах в UE посредством BS или может быть известной для UE и для BS заранее.

Фиг. 9 иллюстрирует множество областей ресурсов, разделенных во времени, и множество областей ресурсов, разделенных по частоте, для измерения информации состояния канала посредством UE.

Ссылаясь на фиг. 9, UE может формировать информацию состояния канала в отношении каждой из множества областей ресурсов, которые заданы согласно состоянию создающей помехи линии связи, с которой сталкивается UE. UE может формировать информацию состояния канала в отношении перечеркнутой части и информацию состояния канала в отношении пустой части и передавать информацию состояния канала в BS на фиг. 9. Хотя множество областей ресурсов для измерения информации состояния канала задается во времени и по частоте на фиг. 9, предварительно определенное число областей ресурсов для измерения информации состояния канала посредством UE может быть задано в частотно-временной области согласно состоянию создающей помехи линии связи, с которой сталкивается UE. Создающая помехи линия связи является трактом, в котором UE подвергается помехам посредством соседней BS, соседней фемтосоты или соседнего ретранслятора.

Способ для измерения информации состояния канала в UE описывается ниже с рассмотрением в качестве примера случая, в котором UE подвергается помехам посредством ретранслятора.

Ретрансляторы введены, чтобы расширять пропускную способность и увеличивать покрытие. Тем не менее, ретранслятор в покрытии традиционной BS может вызывать дополнительные помехи. В частности, ретранслятор создает значительные помехи UE, которое находится близко к покрытию ретранслятора, но которое не обслуживается посредством ретранслятора. Конфигурация и состояние создающей помехи линии связи, с которой сталкивается UE, варьируются в зависимости от того, передает соседний ретранслятор сигнал нисходящей линии связи или нет.

Существует два типа ретрансляторов, полудуплексные ретрансляторы и полнодуплексные ретрансляторы. Полудуплексный ретранслятор не может выполнять передачу и прием одновременно в одной полосе частот, тогда как полнодуплексный ретранслятор может выполнять передачу и прием одновременно в одной полосе частот. Полнодуплексный ретранслятор может не быть предпочтительным с точки зрения затрат, поскольку он вызывает собственные помехи. Следовательно, предпочтительно, чтобы для того, чтобы принимать сигнал нисходящей линии связи из BS в субкадре, ретранслятор прекращал передачу в субкадре. Прекращение передачи может означать, что ретранслятор гасит субкадр. Ретранслятор не может передавать сигнал посредством гашения всего субкадра, или ретранслятор может передавать управляющий сигнал нисходящей линии связи в UE, подключенные к ретранслятору, в определенной начальной части субкадра, и гасит оставшуюся конечную часть субкадра. Ретранслятор принимает сигнал нисходящей линии связи из BS в пустой части. В примерном варианте осуществления настоящего изобретения описывается система с полудуплексными ретрансляторами.

В случае полудуплексного ретранслятора конфигурация и состояние создающей помехи линии связи, с которой сталкивается UE близко к покрытию ретранслятора, варьируются в зависимости от того, передает или нет ретранслятор сигнал нисходящей линии связи. Соответственно, частотно-временная область, используемая для UE, разделяется на множество областей ресурсов согласно изменению в создающей помехи линии связи, и UE формирует информацию состояния канала в отношении каждой из областей ресурсов.

Фиг. 10 иллюстрирует случай, в котором ретрансляторы создают помехи UE.

Фиг. 10(a) иллюстрирует случай, когда два соседних ретранслятора, ретранслятор 2 и ретранслятор 3, передают сигналы нисходящей линии связи в UE 1, UE 2 и UE 3, фиг. 10(b) иллюстрирует случай, когда два соседних ретранслятора, ретранслятор 2 и ретранслятор 3, принимают сигналы нисходяще
