Реферат

Область техники

Настоящее изобретение относится к системе широкополосного беспроводного доступа и, более конкретно, к способу эффективного обновления информации базовой станции в ретрансляционной станции и к устройству для выполнения этого способа.

Уровень техники

Ожидается, что ретрансляционная станция (RS) будет широко использоваться в системе беспроводной связи следующего поколения. Ниже будет кратко описана ретрансляционная станция (RS).

Проект стандартизации под новым наименованием многоскачковой ретрансляции в настоящее время разрабатывается в рамках IEEE (Институт инженеров по электротехнике и электронике) 802.16, 2006, с момента публикации стандарта IEEE 802.16-2004, основанного на фиксированных абонентских мобильных станциях, и стандарта IEEE 802.16е-2005 для обеспечения подвижности абонентских мобильных станций.

Этот проект стандартизации, руководимый целевой группой j (IEEE 802.16) в рамках IEEE 802.16, приступил к обсуждению моделей использования, относящихся к ним технологий и технических требований на втором заседании в июле 2006 г. после первого официального заседания в мае 2006 г. В дальнейшем целевая группа IEEE 802.16 j будет сокращенно именоваться “802.16 j”.

Концепция ретрансляционной станции, которая будет описана ниже, может оставаться по существу такой же, что и ретрансляционной станции, принятой системой 3GPP LTE-A. Кроме того, ретрансляционная станция, которая выполняет те же или подобные функции в других различных системах беспроводного доступа, может быть подобным же образом использована применительно к ретрансляционной станции, описываемой в настоящем изобретении.

Авторизационный запрос проекта (PAR) группы 802.16j направлен на расширение зоны охвата и повышение производительности в качестве подлежащих выполнению задач стандартизации.

Ретрансляционные станции могут быть подразделены на два типа ретрансляционных станций, а именно “прозрачные” ретрансляционные станции и “непрозрачные” ретрансляционные станции. Применительно к “прозрачной” ретрансляционной станции все операции и функции выполняются внутри ретрансляционной станции. С другой стороны, применительно к “непрозрачной” ретрансляционной станции все операции и функции выполняются между макро базовой станцией и мобильной станцией. В этом случае используемая ретрансляционная станция служит для выполнения своих ретрансляционных функций через макро базовую станцию между макро базовой станцией и мобильной станцией.

Мобильная станция рассматривает “прозрачную” ретрансляционную станцию и “непрозрачную” ретрансляционную станцию как одну макро базовую станцию, не идентифицируя “прозрачную” ретрансляционную станцию и “непрозрачную” ретрансляционную станцию. В этом случае, хотя и не существует изменения в операциях, мобильная станция может классифицировать ретрансляционную станцию по макро базовой станции.

Сеть, которая включает в себя ретрансляционную станцию, включает в себя базовую станцию (BS), ретрансляционную станцию (RS) и мобильную станцию (MS). Мобильная станция может принимать радиосигнал даже за пределами зоны сотовой связи базовой станции через ретрансляционную станцию. Кроме того, высококачественный путь прохождения, имеющий схему адаптивной модуляции и кодирования (АМС) высокого уровня, может быть проложен через ретрансляционную станцию к мобильной станции в пределах зоны сотовой связи базовой станции. Соответственно пользователь может получить выигрыш в повышении производительности системы, используя те же ресурсы радиосвязи.

Стандарт, который должен быть разработан группой 802.16j, имеет заданные требования. Например, мобильная станция, реализуемая на основе существующих стандартов 802.16-2004 и 802.16е-2005, должна обеспечивать связь с ретрансляционной станцией без какой-либо дополнительной функции. В соответствии с этим диапазон применения ретрансляционной станции может быть ограничен применительно к существующей системе таким образом, чтобы добавить некоторую функцию для управления ретрансляционной станцией в ретрансляционную станцию и существующую базовую станцию. Ожидается, что стандарт для ретрансляционной станции станет ключевым фактором стандартизации.

Ретрансляционная станция может рассматриваться как абонентская мобильная станция, которая выполняет операции физического уровня и уровня управления сетевым доступом (МАС). Кроме того, ретрансляционная станция управляется преимущественно базовой станцией, но может, если необходимо, иметь заданную функцию управления. Поскольку сейчас обсуждаются модели использования, в дополнение к фиксированным ретрансляционным станциям рассматриваются различные типы ретрансляционных станций. Примеры ретрансляционных станций включают в себя мобильную ретрансляционную станцию для временного обеспечения услуг в конкретной зоне и ретрансляционную станцию, которая может быть установлена в автомобилях или подземных туннелях.

Основные технические вопросы, которые будут обсуждаться ниже, могут быть описаны следующим образом:

1) процедура идентификации ретрансляционной станции, существующей в базовой станции, и приобретение и поддержание информации по сетевой топологии с ретрансляционной станцией;

2) определение физической структуры транспортирования кадров между мобильной станцией и ретрансляционной станцией, которая имеет обратную совместимость с существующей IEEE 802.16 станцией;

3) процедура передачи сигналов для обеспечения мобильности между ретрансляционными станциями или между ретрансляционной станцией и базовой станцией; и

4) процедура подключения в сети ретрансляционной станции к базовой станции и процедура подключения мобильной станции через ретрансляционную станцию.

Ретрансляционная станция выполняет обмен данными, как с мобильной станцией, так и с базовой станцией. Однако, поскольку ретрансляционная станция синхронизирована с базовой станцией, ретрансляционная станция и базовая станция осуществляют широковещательную передачу системной информации в одно и то же время. Следовательно, ретрансляционная станция транслирует свою системную информацию в соответствии с режимом передачи, когда базовая станция передает системную информацию. В этом случае возникает проблема в том, что ретрансляционная станция не может принять системную информацию базовой станции. Кроме того, как было описано выше, ретрансляционная станция имеет интервал для приема данных от базовой станции. В связи с этим потребуется способ для сообщения интервала мобильной станции и подчиненной ретрансляционной станции.

Описание изобретения

Техническая проблема

Настоящее изобретение направлено на способ эффективного обновления системной информации базовой станции в ретрансляционной станции и устройство для выполнения этого способа, который по существу устраняет одну или более проблем, связанных с ограничениями и недостатками предшествующего уровня техники.

Задачей настоящего изобретения является обеспечение способа эффективного приобретения измененной системной информации базовой станции в ретрансляционной станции и устройство для этого.

Другой задачей настоящего изобретения является обеспечение способа эффективной передачи системной информации, дополнительно требуемой для ретрансляционной станции, в мобильную станцию и подчиненную ретрансляционную станцию, и устройства для этого.

Дополнительные преимущества, задачи и признаки изобретения будут изложены частично в последующем описании и частично станут ясны специалистам в данной области техники при изучении нижеизложенного или могут быть поняты из практического применения изобретения. Цели и другие преимущества изобретения могут быть реализованы и достигнуты структурой, в частности указанной в письменном описании и формуле изобретения, а также показанной на прилагаемых чертежах.

Решение проблемы

Для достижения этих задач и других преимуществ в соответствии с целью изобретения, реализованной и подробно описанной здесь, способ обновления системной информации усовершенствованной (advanced) базовой станции (ABS) в усовершенствованной ретрансляционной станции (ARS) системы широкополосного беспроводного доступа содержит прием первого сообщения, которое включает в себя измененную информацию системной информации базовой станции, от базовой станции; передачу второго сообщения для подтверждения приема первого сообщения в базовую станцию; и осуществление применения измененной информации.

В этом случае системная информация включает в себя первый субпакет, второй субпакет и третий субпакет, а измененная информация включает в себя поле подсчета изменений, указывающее число изменений системной информации, поле битовой карты отображения, указывающее, был ли каждый из субпакетов обновлен как 1 бит, и информацию обновления субпакета, соответствующего биту, установленному в состояние “1” в поле битовой карты отображения.

Кроме того, информация обновления каждого субпакета включает в себя поле действия номера суперкадра, указывающее, когда применяется информация обновления соответствующего субпакета, в блоке суперкадров, и этап осуществления применения измененной информации выполняется по субпакетам в момент времени, указанный полем действия номера суперкадра.

В другом аспекте настоящего изобретения способ сообщения об изменении системной информации от усовершенствованной базовой станции (ABS) в усовершенствованную ретрансляционную станцию (ARS) в системе широкополосного беспроводного доступа содержит передачу первого сообщения, которое включает в себя измененную информацию системной информации базовой станции, в ретрансляционную станцию; и прием второго сообщения от ретрансляционной станции для подтверждения приема первого сообщения.

В этом случае системная информация включает в себя первый субпакет, второй субпакет и третий субпакет, измененная информация включает в себя поле подсчета изменений, указывающее число изменений системной информации, поле битовой карты отображения, указывающее, был ли каждый из субпакетов обновлен как 1 бит, и информацию обновления субпакета, соответствующего биту, установленному в состояние “1” в поле битовой карты отображения, и информация обновления каждого субпакета включает в себя поле действия суперкадра, указывающее время, когда применяется информация обновления соответствующего субпакета, в блоке суперкадра.

Кроме того, способ дополнительно содержит повторную передачу первого сообщения в ретрансляционную станцию, если второе сообщение не принято от ретрансляционной станции.

В другом аспекте настоящего изобретения усовершенствованная ретрансляционная станция (ARS), работающая в системе широкополосного беспроводного доступа, содержит процессор; и радиочастотный (RF) модуль, передающий и принимающий радиосигнал во внешнюю среду и из внешней среды под управлением процессора; причем процессор получает измененную информацию системной информации усовершенствованной базовой станции (ABS) через первое сообщение, принятое от базовой станции, передает второе сообщение для подтверждения приема первого сообщения в базовую станцию, управляя RF модулем, и управляет RF модулем для осуществления применения измененной информации.

В этом случае, системная информация включает в себя первый субпакет, второй субпакет и третий субпакет, а измененная информация включает в себя поле подсчета изменений, указывающее число изменений системной информации, поле битовой карты отображения, указывающее, был ли каждый субпакет обновлен как 1 бит, и информацию обновления субпакета, соответствующего биту, установленному в состояние “1” в битовой карте отображения.

Кроме того, информация обновления каждого субпакета включает в себя поле действия номера суперркадра, указывающее время, когда применяется информация обновления соответствующего субпакета, в блоке суперкадра, и этап осуществления применения измененной информации выполняется по субпакетам в момент времени, указанный полем действия номера суперкадра.

В вышеупомянутых аспектах первое сообщение предпочтительно передается от базовой станции в соответствии с инициируемым событиями режимом всякий раз, когда изменяется системная информация.

Предпочтительно в вышеупомянутых аспектах первым сообщением является сообщение с необходимой системной информацией для ретрансляционной станции (RS-ESI), а вторым сообщением является ACK (AAI_MSG-ACE) сообщение.

Полезные эффекты изобретения

Согласно вариантам реализации настоящего изобретения могут быть обеспечены перечисленные ниже преимущества.

Прежде всего, ретрансляционная станция сможет эффективно получать измененную системную информацию базовой станции через сообщение с необходимой системной информацией и применять полученную системную информацию во время, когда базовая станция захочет сделать это.

Кроме того, системная информация, дополнительно требуемая для ретрансляционной станции, такая как зонная информация и информация о скачках, может эффективно передаваться в мобильную станцию.

Должно быть понятно, что как предшествующее общее описание, так и последующее подробное описание настоящего изобретения являются иллюстративными и пояснительными и направлены на то, чтобы обеспечить более глубокое объяснение настоящего изобретения.

Краткое описание чертежей

Сопроводительные чертежи, которые включены сюда для обеспечения дальнейшего понимания изобретения и являются неотъемлемой частью настоящей заявки на изобретение, иллюстрируют вариант(ы) реализации изобретения и вместе с описанием служат для пояснения принципа изобретения. На этих чертежах:

ФИГ.1 - блок-схема, иллюстрирующая кадровые структуры ретрансляционной станции и базовой станции, соответствующие режиму дуплексной связи с частотным разделением каналов (FDD) обычной системы IEEE 802.16m;

ФИГ.2 - блок-схема, иллюстрирующая кадровые структуры ретрансляционной станции и базовой станции, соответствующие режиму дуплексной связи с временным разделением каналов (TDD) обычной системы IEEE 802.16m;

ФИГ.3 - диаграмма, иллюстрирующая пример сообщения зонной информации ретрансляционной станции через карту зон согласно одному варианту реализации изобретения;

ФИГ.4 - диаграмма, иллюстрирующая другой пример сообщения зонной информации ретрансляционной станции через карту зон согласно одному варианту реализации изобретения;

ФИГ.5 - блок-схема, иллюстрирующая пример построения сети, содержащей базовую станцию и подчиненную ретрансляционную станцию.

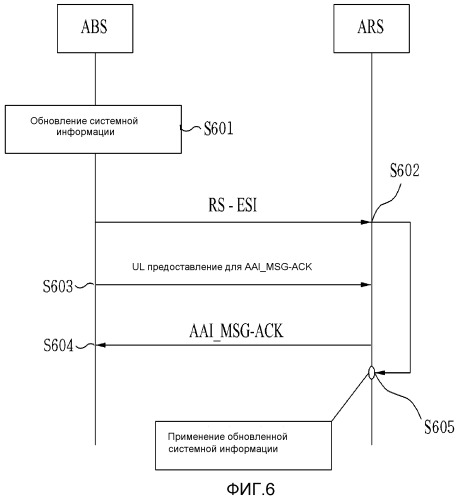

ФИГ.6 - блок-схема, иллюстрирующая пример процедуры обновления системной информации базовой станции в ретрансляционной станции согласно другому варианту реализации настоящего изобретения;

ФИГ.7 - блок-схема, иллюстрирующая пример способа формирования идентификатора ретрансляционной станции и многоадресного идентификатора согласно другому варианту реализации настоящего изобретения; и

ФИГ.8 - блок-схема, иллюстрирующая пример передатчика и приемника согласно другому варианту реализации настоящего изобретения.

Способ осуществления изобретения

Теперь будут сделаны подробные ссылки на предпочтительные варианты реализации настоящего изобретения, примеры которых иллюстрируются на прилагаемых чертежах. Там, где это возможно, одинаковые ссылочные позиции будут использованы на всех чертежах применительно к одним и тем же или подобным частям.

Настоящее изобретение относится к системе беспроводного доступа. Приводимые ниже варианты реализации настоящего изобретения раскрывают способы эффективной передачи/обновления системной информации в ретрансляционной станции.

Описываемые ниже варианты реализации обеспечиваются сочетанием структурных элементов и признаков настоящего изобретения заданным образом. Каждый из структурных элементов или признаков должен рассматриваться избирательно при отсутствии других указаний. Каждый из структурных элементов или признаков может быть выполнен без сочетания с другими структурными элементами или признаками. Кроме того, некоторые структурные элементы и/или признаки могут сочетаться друг с другом, чтобы образовать варианты реализации настоящего изобретения.

Последовательность операций, описанная в вариантах реализации настоящего изобретения, может быть изменена. Некоторые структурные элементы или признаки одного варианта реализации могут быть включены в состав другого варианта реализации или могут быть заменены соответствующими структурными элементами или признаками другого варианта реализации.

Варианты реализации настоящего изобретения описаны исходя из передачи и приема данных между базовой станцией и мобильной станцией. В этом случае под базовой станцией понимается оконечный узел сети, который осуществляет прямую связь с мобильной станцией. Конкретная операция, которая описана как выполняемая базовой станцией, может выполняться узлом более высокого, чем базовая станция, уровня в зависимости от обстоятельств.

Другими словами, должно быть, очевидно, что различные операции, выполняемые для обеспечения связи с мобильной станцией в сети, которая включает в себя множество сетевых узлов наряду с базовой станцией, могут выполняться базовой станцией или узлами сети, отличающимися от базовой станции. Базовая станция (BS) может определяться другими терминами, такими как фиксированная станция, Node B, eNode B (eNB), пункт доступа (АР) и усовершенствованная (advanced) базовая станция (ABS).

Также и для определения мобильной станции могут использоваться другие термины, такие как пользовательское оборудование (UE), мобильная абонентская станция (MSS), усовершенствованная мобильная станция (AMS) и мобильный терминал (МТ).

Варианты реализации, соответствующие настоящему изобретению, могут быть осуществлены различными средствами, например, аппаратным обеспечением, программно-аппаратным обеспечением, программным обеспечением или их сочетанием. Если вариант реализации согласно настоящему изобретению осуществляется аппаратным обеспечением, такой вариант реализации может быть осуществлен одной или более специализированных интегральных схем (ASIC), цифровым процессором сигналов (DSP), устройствами цифровой обработки сигналов (DSPD), программируемыми логическими устройствами (PLD), программируемыми пользователями вентильными матрицами (FPGA), процессорами, контроллерами, микроконтроллерами, микропроцессорами, и т.п.

Если вариант реализации согласно настоящему изобретению осуществляется программно-аппаратным обеспечением или программным обеспечением, то способ, соответствующий вариантам реализации настоящего изобретения, может быть осуществлен некоторым типом модуля, процедуры или функции, которые выполняют функции или операции, описанные выше. Например, программируемый код может запоминаться в запоминающем устройстве и затем выполняться процессором. Запоминающее устройство может располагаться внутри или вне процессора, чтобы передавать и принимать данные в процессор и от процессора через различные хорошо известные средства.

Варианты реализации настоящего изобретения могут поддерживаться стандартными документами, описанными, по меньшей мере в одной из систем беспроводного доступа, то есть в системе IEEE 802, системе 3GPP, системе 3GPP LTE и системе 3GPP2. А именно, среди вариантов реализации настоящего изобретения этапы или части, которые не описаны подробно для пояснения технических признаков настоящего изобретения, могут быть поддержаны вышеупомянутыми стандартными документами. Кроме того, вся терминология, используемая здесь, может быть описана в вышеупомянутых стандартных документах. В частности, варианты реализации настоящего изобретения могут быть поддержаны одним или более стандартных документов системы IEEE 802.16, то есть P802.16e-2004, P802.16e-2005, P802.16Rev.2 и IEEE P802.16m.

Конкретная терминология, используемая ниже в вариантах реализации настоящего изобретения, служит для оказания помощи в понимании настоящего изобретения, и различные изменения могут быть сделаны применительно к этой конкретной терминологии при условии, что они не отклоняются от технической сущности настоящего изобретения.

Ниже будут описаны следующие допущения, сделанные применительно к системе широкополосного беспроводного доступа, включающей в себя ретрансляционную станцию согласно вариантам реализации настоящего изобретения:

1) ретрансляционная станция синхронизирована с макро базовой станцией;

2) хотя мобильная станция обслуживается от ретрансляционной станции, она синхронизирована с макро базовой станцией, к которой относится соответствующая ретрансляционная станция;

3) в случае “прозрачной” ретрансляционной станции (RS) сообщение управления сетевым доступом (MAC) передается в мобильную станцию только макро базовой станцией или через ретрансляционную станцию;

4) ретрансляционная станция может иметь функцию вычисления измерительной информации кодового сигнала множественного доступа с кодовым разделением (CDMA) или измерительной информации о состоянии канала (CQI) для физического управления; и

5) планирование по времени может производиться в режиме централизованного планирования или в режиме распределенного планирования.

В вариантах реализации настоящего изобретения усовершенствованные ретрансляционные станции (ARS) могут быть подразделены на ARS с нечетным числом скачков и ARS с четным числом скачков в зависимости от числа скачков связи с ABS. ARS с нечетным числом скачков и ARS с четным числом скачков могут иметь иерархическую структуру, и одна сеть может включать в себя одну или более ARS с нечетным числом скачков и одну или более ARS с четным числом скачков.

Структура кадров, используемая в ретрансляционной станции, может включать в себя структуру кадров для нисходящей линии связи и структуру кадров для восходящей линии связи. При этом структура кадров для нисходящей линии связи включает в себя зону доступа для нисходящей линии связи (DL) и зону ретрансляции для нисходящей линии связи, тогда как структура кадров для восходящей линии связи включает в себя зону доступа для восходящей линии связи (UL) и зону ретрансляции для восходящей линии связи.

В этом случае, если существует одна ретрансляционная станция (структура с одним скачком) между базовой станцией и мобильной станцией, зона доступа для нисходящей линии связи представляет собой интервал, в пределах которого ARS передает пакеты данных, и т.п., в AMS, а зона доступа для восходящей линии связи представляет собой интервал, в пределах которого AMS передает пакеты данных, и т.п., в ARS. ARS может также принимать пакеты данных от ABS в зоне ретрансляции для нисходящей линии связи и может передавать пакеты данных в ABS в зоне ретрансляции для восходящей линии связи.

Структура кадров ретрансляционной станции в такой скачковой структуре представлена на фиг.1 и на фиг.2.

На фиг.1 представлена блок-схема, иллюстрирующая структуры кадров ретрансляционной станции и базовой станции согласно режиму дуплексной связи с частотным разделением каналов (FDD) в типовой системе IEEE.802.16m, а на фиг.2 представлена блок-схема, иллюстрирующая структуру кадров ретрансляционной станции и базовой станции согласно режиму дуплексной связи с временным разделением каналов (TDD) в типовой системе IEEE 802.16m.

На фиг.1 показано, что восходящая линия связи и нисходящая линия связи идентифицированы по частоте, а зона доступа и зона ретрансляции в пределах одного кадра соответственно распределены по четырем субкадрам (SF). Также на фиг.2 показано, что восходящая линия связи и нисходящая линия связи идентифицированы разделением по времени, а зона доступа и зона ретрансляции опять же идентифицированы разделением по времени в пределах каждой восходящей линии связи (UL) и нисходящей линии связи (DL). На фиг.1 и фиг.2 зазор для смещения соответствующих зон предусмотрен между соответствующими зонами.

В вышеупомянутой структуре кадров ретрансляционная станция ARS может транслировать свою системную информацию через заголовок суперкадра (SFH) в зоне доступа нисходящей линии связи. Ретрансляционная станция может также передавать системную информацию, состоящую из тех же полей, что поля в SFH, передаваемого от базовой станции. При этом значения полей могут отличаться от значений, передаваемых от базовой станции. Однако поле идентификатора (то есть BSLD поле) ретрансляционной станции включает в себя свой BS идентификатор, а не RS идентификатор. Это происходит потому, что BS идентификатор, а не RS идентификатор требуется во время процесса хендовера в мобильной станции.

Ретрансляционная станция включает в себя дополнительную системную информацию, не используемую базовой станцией ABS, помимо системной информации, передаваемой через SFH. Примеры дополнительной системной информации включают в себя информацию, указывающую зону доступа и зону ретрансляции для восходящей и нисходящей линии связи и местонахождение и/или размер зазора, существующего между соответствующими зонами.

Способ эффективной передачи дополнительной системной информации для ретрансляционной станции в мобильную станцию или в подчиненную ретрансляционную станцию согласно одному варианту реализации настоящего изобретения будет описан ниже.

Первый вариант реализации

Согласно одному варианту реализации настоящего изобретения обеспечен способ эффективной передачи дополнительной системной информации для ретрансляционной станции в мобильную станцию или подчиненную ретрансляционную станцию.

Прежде всего, будет описан способ сообщения информации каждой зоны для нисходящей линии связи согласно одному варианту реализации настоящего изобретения.

Причина, по которой информация по каждой зоне для нисходящей линии связи должна быть сообщена мобильной станции или подчиненной ретрансляционной станции, заключается в том, что мобильная станция или подчиненная ретрансляционная станция может распознавать данные, переданные от базовой станции в соответствующую ретрансляционную станцию, как свои данные (в действительности данные могут быть шумом или помехой). Кроме того, если подчиненная ретрансляционная станция знает зону передачи данных или сигналов, передаваемых через нее, она не должна считывать A-MAP информацию в пределах необязательной зоны.

В этом отношении этот вариант реализации предлагает способ для сообщения зонной информации для нисходящей/восходящей линии связи (информации по зоне ретрансляции и зоне доступа) через A-MAP зону в субкадре нисходящей линии связи. Этот способ будет описан со ссылками на фиг.3 и фиг.4.

На фиг.3 представлена диаграмма, иллюстрирующая пример сообщения зонной информации ретрансляционной станции через карту зон согласно одному варианту реализации настоящего изобретения.

Как показано на фиг.3, A-MAP зона первого субкадра нисходящей линии связи включает в себя информацию о типе, длине и зазоре текущей зоны, и информацию о типе, длине и зазоре следующей зоны. A-MAP зона субкадра, где начинается следующая зона, включает в себя информацию о типе, дине и зазоре соответствующей зоны, и информацию о типе, длине и зазоре следующей зоны. Таким образом, если ретрансляционная станция работает в режиме приема (например, в зоне ретрансляции для нисходящей линии связи) в следующей зоне по отношению к текущей зоне, мобильная станция или подчиненная ретрансляционная станция сможет распознать, что сигнал соответствующей зоны не предназначен для нее, и сможет принять сигнал соответствующей ретрансляционной станции по окончании следующей зоны.

Хотя на фиг.3 показан только субкадр нисходящей линии связи, информация по зоне для восходящей линии связи может быть включена в соответствующую A-MAP зону восходящей линии связи.

На фиг.4 представлена диаграмма, иллюстрирующая другой пример сообщения зонной информации ретрансляционной станции через карту зон согласно одному варианту реализации настоящего изобретения.

Как показано на фиг.4, в дополнение к информации по зоне, к которой принадлежит соответствующей субкадр, информация по каждой зоне и информация о зазоре внутри соответствующего суперкадра может быть передана в A-MAP зону первого субкадра нисходящей линии связи. В этом случае, если мобильная станция или подчиненная ретрансляционная станция успешно принимает A-MAP зону первого субкадра, дополнительная информация для следующей зоны не требуется.

Между тем, зонная информация и информация о зазоре в каждой зоне может передаваться через A-MAP зону каждого субкадра.

Зонная информация и информация о зазоре в каждой зоне может передаваться через заголовок SFH, который передает необходимую системную информацию, или через AAI_SCD сообщение для передачи дополнительной системной информации в дополнение к A-MAP зоне каждого субкадра. При этом подчиненная ретрансляционная станция не должна допускать подключения к сети этой подчиненной ретрансляционной станции и мобильной станции до тех пор, пока она не примет зонную информацию и информацию о зазорах.

Затем будет описан способ передачи информации о скачках (нечетное или четное число скачков), числе скачков и идентификаторе ретрансляционной станции согласно варианту реализации настоящего изобретения. Взаимосвязь между базовой станцией и ретрансляционной станцией и между ретрансляционной станцией и другой ретрансляционной станцией будет описана со ссылкой на фиг.5.

На фиг.5 представлена блок-схема, иллюстрирующая пример построения сети, содержащей базовую станцию и подчиненную ретрансляционную станцию.

Исходя из предположения, что структура сети соответствует изображенной на фиг.5, информация о скачках может быть подразделена на информацию о скачках между базовой станцией и ретрансляционной станцией и между ретрансляционной станцией и другой ретрансляционной станцией.

1) При взаимосвязи между ABS и ARS1 или между ABS и ARS2, когда ARS1 или ARS2 косвенно определяет свою информацию о скачках или подключается к ABS, то ABS может сообщить через управляющее МАС сообщение, что соответствующая ретрансляционная станция является станцией с нечетным числом скачков.

2) При взаимосвязи между ARS 1/2 и ARS 3/4, когда ARS 1/2 передает свою информацию о скачках через SFH, ARS 3/4 косвенно определяет свою информацию о скачках, или когда ARS 3/4 подключается к ARS 1/2, ARS 1/2 может сообщать свою информацию о скачках ARS 3/4, с тем чтобы ARS 3/4 косвенно определила информацию о скачках, или же может непосредственно сообщить информацию о скачках через МАС сообщение. Это происходит потому, что ARS 1/2 знает, что она принадлежит к станциям с нечетным числом скачков, а ARS 3/4, являющаяся подчиненной для ARS 1/2 ретрансляционной станцией, принадлежит к станциям с четным числом скачков.

Подобно вышеупомянутому способу, число скачков может быть сообщено ретрансляционной станции через SFH, передаваемый от вышестоящего компонента системы (то есть от базовой станции или от вышестоящей ретрансляционной станции), или через МАС сообщение во время процесса подключения. Если используется SFH, ретрансляционная станция может косвенно определить свое число скачков путем прибавления 1 к числу скачков вышестоящего компонента системы. Если же используется МАС сообщение, вышестоящий компонент может сообщить свое число скачков подчиненному компоненту таким же образом, как SFH, или может непосредственно сообщить число скачков подчиненной ретрансляционной станции.

Между тем, под идентификатором ретрансляционной станции понимается идентификатор для идентификации взаимосвязи между ретрансляционной станцией и другой ретрансляционной станцией/другой мобильной станцией, например, взаимосвязи между ARS1 и ARS3/AMS1. Идентификатор ретрансляционной станции может быть специально выделенным идентификатором, назначенным от базовой станции. В этом случае выделенный идентификатор может быть станционным идентификатором (STID). Для того чтобы передать такой идентификатор, способ назначения идентификатора ретрансляционной станции через управляющее МАС сообщение, когда ретрансляционная станция подключается к базовой станции, может быть использован между базовой станцией и ретрансляционной станцией с нечетным числом скачков. Также и способ передачи идентификатора ретрансляционной станции, назначаемого базовой станцией, от вышестоящей ретрансляционной станции в подчиненную ретрансляционную станцию через заголовок суперкадра, или передачи идентификатора ретрансляционной станции в подчиненную ретрансляционную станцию через управляющее МАС сообщение, когда подчиненная ретрансляционная станция подключается к вышестоящей ретрансляционной станции, может быть использован между вышестоящей ретрансляционной станцией и подчиненной ретрансляционной станцией.

Между тем, согласно другому аспекту настоящего изобретения обеспечен способ эффективного приема дополнительной широковещательной информации базовой станции в ретрансляционной станции системы широкополосного беспроводного доступа. Прежде всего, будет описана дополнительная широковещательная информация.

В общем случае при осуществлении связи с мобильными станциями базовая станция передает дополнительную широковещательную информацию (ABI) в мобильную станцию в виде дополнительного широковещательного сообщения (например, AAI_SCD, AAI_NBR-ADV, AAI_PAG-ADV, AAI_MC-ADV, и т.п.). При этом дополнительное широковещательное сообщение передается через канал информационного обмена, через который передаются обычные пользовательские данные. ABI включает в себя расширенные системные параметры, информацию о конфигурации системы и управляющую информацию для оповещения нисходящей линии связи (DL).

Содержащаяся в ABI информация требуется для сбора данных системы, как указано ниже.

- Информация для хендовера: устанавливаемый по умолчанию HO RSSI (индикатор относительного уровня сигналов) и CINR (отношение сигнал/шум с учетом интерференции) усредняющий параметр, допуск на гистерезис, продолжительность времени до включения (Time-to-Trigger), информация о включении.

- Информация для MIMO (множественного входа, множественного выхода): подмножество кодовой книги для PMI координации, подмножество кодовой книги для индикации DL MU-MIMO подмножества.

- Информация для реле: информация о скачках, распределение DL/UL, зона приема/передачи, тип зоны.

- Информация для многих несущих: индекс несущей, индикация полностью/частично конфигурированной несущей, центральная частота, информация о ширине полосы частот, возможность начального доступа, информация о ресурсах защиты.

- Информация для фемтосот.

- Информация для EMBS: идентификатор услуги, информация о распределении ресурсов MSCCH.

- Информация для inter-RAT: поддержка возможности MIH.

- Информация для уведомления соседа: характеристики соседней BS.

- Управляющая и сигнальная информация может быть передана в нисходящую линию связи (DL), чтобы предоставить сетевые уведомления одному пользователю или группе пользователей в режиме ожидания или режиме бездействия.

Базовая станция в общем случае передает дополнительное широковещательное сообщение в зону доступа нисходящей линии связи (то есть в режиме передачи данных), причем это дополнительное широковещательное сообщение включает в себя вышеупомянутую дополнительную широковещательную информацию. При этом ретрансляционная станция также работает в передающем (ТХ) режиме в то время, когда базовая станция работает в зоне доступа нисходящей линии связи. Соответственно требуется способ для эффективного приема дополнительной широковещательной информации (ABI) базовой станции в ретрансляционной станции, когда дополнительная широковещательная информация изменяется. Ниже будут описаны способы эффективного приема ABI базовой станции в ретрансляционной станции согласно другому варианту реализации настоящего изобретения.

Способ 1

Базовая станция (или вышестоящая ретрансляционная станция) может дополнительно передавать дополнительное широковещательное сообщение через зону ретрансляции для нисходящей линии связи. При этом только в случае изменения ABI базовая станция (или вышестоящая ретрансляционная станция) может переда
