Мобильный терминал, использующий бесконтактный датчик, способ управления им

Мобильный терминал, использующий бесконтактный датчик, способ управления им

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к мобильному терминалу, который позволяет осуществлять различные операции управления экраном посредством использования бесконтактного датчика, и к способу управления мобильным терминалом.

Уровень техники

Мобильный терминал является портативным устройством, оснащенным, по меньшей мере, одним из: функции для совершения голосового вызова и видеовызова, оставаясь портативным, функции для ввода и вывода информации, функции сохранения данных и т.п. Поскольку функции мобильного терминала разнообразны, мобильный терминал оснащен сложными функциями, такими как захват неподвижного или движущегося изображения, воспроизведение музыкальных файлов, воспроизведение файлов с движущимся изображением, игры, прием широковещательной рассылки и беспроводной Интернет. Особенно мобильный терминал, реализующий одну или множество таких функций, может рассматриваться как полнофункциональный мультимедийный проигрыватель.

В мобильном терминале/полнофункциональном мультимедийном проигрывателе было сделано множество попыток для того, чтобы реализовать сложные функции с точки зрения программного и аппаратного обеспечения. Например, были сделаны попытки модифицировать окружение пользовательского интерфейса для того, чтобы предоставить пользователю возможность отыскивать и/или выбирать функции простым и удобным способом. Кроме того, поскольку мобильный терминал рассматривается как принадлежащий человеку для выражения индивидуальности пользователя, были предприняты попытки внести различные стилистические изменения в дизайн, например двусторонний жидкокристаллический экран или полностью сенсорный экран.

Тем не менее мобильный терминал ограничен в распределении пространства относительно пользовательского интерфейса, например, дисплеем и клавиатурой. Это происходит главным образом из-за того, что должны приниматься во внимание мобильность, портативность и т.п. терминала. Соответственно для эффективного использования различных функций, предоставляемых в мобильном терминале, необходимо управлять функционированием мобильного терминала посредством нового способа ввода взамен существующего способа на основе меню.

Раскрытие изобретения

Соответственно вариант осуществления настоящего изобретения направлен на то, чтобы предоставить мобильный терминал, который может выполнять различные операции управления экрана с помощью бесконтактного датчика, который выполнен с возможностью обнаруживать близость объектов, и на способ управления им.

Дополнительные признаки и преимущества изобретения должны быть изложены в последующем осуществлении изобретения и частично должны следовать из описания или могут быть изучены при практическом использовании изобретения. Цели и другие преимущества изобретения могут быть реализованы и достигнуты структурой, подробно показанной в написанном осуществлении изобретения и формуле изобретения, также как и в прилагаемых чертежах.

Чтобы достичь этих и других преимуществ и в соответствии с целью настоящего изобретения, осуществленной и описанной в данном документе, настоящее изобретение реализуется в мобильном терминале, содержащем сенсорный экран для отображения движущегося изображения, бесконтактный датчик для обнаружения объектов в непосредственной близости от сенсорного экрана и контроллер для управления скоростью воспроизведения движущегося изображения, в соответствии с состоянием объекта в непосредственной близости от сенсорного экрана, при этом контроллер захватывает кадр изображения движущегося изображения, когда объект прикасается к сенсорному экрану во время отображения кадра изображения.

В соответствии с другим вариантом осуществления настоящего изобретения мобильный терминал содержит сенсорный экран для отображения движущегося изображения, бесконтактный датчик для обнаружения объекта в непосредственной близости от сенсорного экрана и контроллер для управления скоростью воспроизведения движущегося изображения, в соответствии с состоянием объекта в непосредственной близости от сенсорного экрана, при этом контроллер останавливает движение движущегося изображения, когда объект прикасается к сенсорному экрану.

В одном аспекте изобретения контроллер с определенным шагом двигает изображение согласно движению объекта по сенсорному экрану, когда он соприкасается с сенсорным экраном. В другом аспекте изобретения контроллер захватывает кадр изображения движущегося изображения согласно движению объекта по сенсорному экрану, когда он соприкасается с сенсорным экраном. Альтернативно, контроллер захватывает кадр изображения движущегося изображения и способствует передаче захваченного изображения согласно движению объекта по сенсорному экрану, когда он соприкасается с сенсорным экраном.

В дополнительном аспекте изобретения контроллер отображает множество кадров изображения движущегося изображения, когда объект прикасается к сенсорному экрану, при этом множество кадров изображения содержит, по меньшей мере, одно из: кадра изображения, ранее отображенного, кадра изображения, отображаемого в настоящий момент, и кадра изображения, который должен быть отображен, когда движущееся изображение повторно начнет двигаться.

В соответствии с другим вариантом осуществления настоящего изобретения мобильный терминал содержит сенсорный экран для отображения движущегося изображения, бесконтактный датчик для обнаружения объекта в непосредственной близости от сенсорного экрана и контроллер для управления скоростью воспроизведения движущегося изображения, в соответствии с состоянием объекта в непосредственной близости от сенсорного экрана, при этом контроллер предоставляет меню захвата экрана на сенсорном экране, когда объект прикасается к сенсорному экрану.

В одном аспекте изобретения меню захвата экрана содержит, по меньшей мере, одно из: функции для захвата текущего кадра изображения, функции для отображения множества кадров изображения движущегося изображения и функции для захвата множества кадров изображения движущегося изображения.

В другом аспекте изобретения контроллер предоставляет меню выбора на сенсорном экране в соответствии с состоянием объекта в непосредственной близости от сенсорного экрана, меню выбора содержит, по меньшей мере, одно из: функции для продолжения просмотра текущего широковещания, функции для просмотра сохраненного широковещания и функции для завершения просмотра широковещания. Предпочтительно меню захвата экрана предоставляется на сенсорном экране через всплывающее окно.

В соответствии с другим вариантом осуществления настоящего изобретения способ управления мобильным терминалом содержит отображение движущегося изображения на сенсорном экране, обнаружение объекта в непосредственной близости от сенсорного экрана, управление скоростью воспроизведения движущегося изображения в соответствии с состоянием объекта в непосредственной близости от сенсорного экрана и захват кадра изображения движущегося изображения, когда объект прикасается к сенсорному экрану во время отображения кадра изображения.

В соответствии с другим вариантом осуществления настоящего изобретения способ управления мобильным терминалом содержит отображение движущегося изображения на сенсорном экране, обнаружение объекта в непосредственной близости от сенсорного экрана, управление скоростью воспроизведения движущегося изображения в соответствии с состоянием объекта в непосредственной близости от сенсорного экрана и остановку движения движущегося изображения, когда объект прикасается к сенсорному экрану.

В одном аспекте изобретения способ дополнительно содержит движение с определенным шагом изображения согласно движению объекта по сенсорному экрану, когда он соприкасается с сенсорным экраном.

В другом аспекте изобретения способ дополнительно содержит захват кадра изображения движущегося изображения согласно движению объекта по сенсорному экрану, когда он соприкасается с сенсорным экраном. Альтернативно, способ дополнительно содержит захват кадра изображения движущегося изображения и содействие в передаче захваченного изображения согласно движению объекта по сенсорному экрану, когда он соприкасается с сенсорным экраном.

В дополнительном аспекте изобретения способ дополнительно содержит отображение множества кадров изображения движущегося изображения, когда объект прикасается к сенсорному экрану, при этом множество кадров изображения содержит, по меньшей мере, одно из: кадра изображения, ранее отображенного, кадра изображения, отображаемого в настоящий момент, и кадра изображения, который должен быть отображен, когда движущееся изображение повторно начнет двигаться.

В соответствии с другим вариантом осуществления настоящего изобретения способ управления мобильным терминалом содержит отображение движущегося изображения на сенсорном экране, обнаружение объекта в непосредственной близости от сенсорного экрана, управление скоростью воспроизведения движущегося изображения в соответствии с состоянием объекта в непосредственной близости от сенсорного экрана и предоставлениеменю захвата экрана на сенсорном экране, когда объект прикасается к сенсорному экрану.

В одном аспекте изобретения меню захвата экрана содержит, по меньшей мере, одно из: функции для захвата текущего кадра изображения, функции для отображения множества кадров изображения движущегося изображения и функции для захвата множества кадров изображения движущегося изображения.

В другом аспекте изобретения способ дополнительно содержит предоставление меню выбора на сенсорном экране в соответствии с состоянием объекта в непосредственной близости от сенсорного экрана, меню выбора содержит, по меньшей мере, одно из: функции для продолжения просмотра текущего широковещания, функции для просмотра сохраненного широковещания и функции для завершения просмотра широковещания. Предпочтительно меню захвата экрана предоставляется на сенсорном экране через всплывающее окно.

Следует понимать, что вышеприведенное общее описание и последующее подробное описание настоящего изобретения являются примерными и пояснительными и предназначены для того, чтобы предоставить дополнительное пояснение изобретения согласно формуле изобретения.

Краткое описание чертежей

Прилагаемые чертежи, которые включены для того, чтобы предоставить дополнительное понимание изобретения, и зарегистрированы и составляют часть данного подробного описания, иллюстрируют варианты осуществления изобретения и вместе с описанием служат для того, чтобы объяснять принципы изобретения. Признаки, элементы и аспекты изобретения, которые снабжены ссылками с одинаковыми номерами, в разных чертежах представляют одинаковые, эквивалентные или похожие признаки, элементы или аспекты в соответствии с одним или более вариантами осуществления.

Фиг.1 - блок-схема мобильного терминала в соответствии с вариантом осуществления настоящего изобретения.

Фиг.2 - вид в перспективе спереди мобильного терминала в соответствии с вариантом осуществления настоящего изобретения.

Фиг.3 - вид в перспективе сзади мобильного терминала в соответствии с вариантом осуществления настоящего изобретения.

Фиг.4 - последовательность операций, иллюстрирующая способ управления мобильным терминалом согласно первому варианту осуществления настоящего изобретения.

Фиг.5 - последовательность операций, иллюстрирующая способ управления мобильным терминалом согласно второму варианту осуществления настоящего изобретения.

Фиг.6А и 6В - последовательности операций, иллюстрирующие способ управления мобильным терминалом согласно третьему варианту осуществления настоящего изобретения.

Фиг.7А и 7В - последовательности операций, иллюстрирующие способ управления мобильным терминалом согласно четвертому варианту осуществления настоящего изобретения.

Фиг.8А и 8В - последовательности операций, иллюстрирующие способ управления мобильным терминалом согласно пятому варианту осуществления настоящего изобретения.

Фиг.9 - последовательность операций, иллюстрирующая способ управления мобильным терминалом согласно шестому варианту осуществления настоящего изобретения.

Фиг.10 - последовательность операций, иллюстрирующая способ управления мобильным терминалом согласно седьмому варианту осуществления настоящего изобретения.

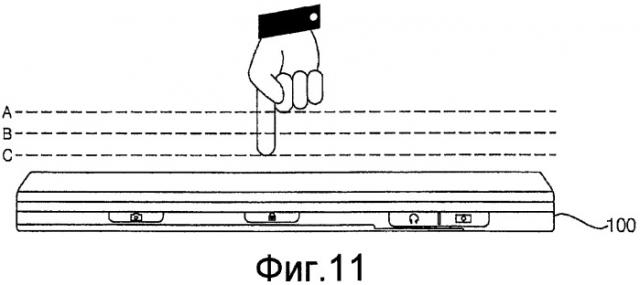

Фиг.11 и 12 - схемы, иллюстрирующие функционирование бесконтактного датчика согласно одному варианту осуществления настоящего изобретения.

Фиг.13-16 - схемы, иллюстрирующие процесс создания захваченного изображения через сенсорный ввод в способе управления мобильным терминалом в соответствии с одним вариантом осуществления настоящего изобретения.

Фиг.17 - схема, иллюстрирующая процесс отображения экранов с несколькими кадрами и захвата экрана при прикосновении к экрану в способе управления мобильным терминалом в соответствии с одним вариантом осуществления настоящего изобретения.

Фиг.18-20 - схемы, иллюстрирующие функциональный процесс, когда вводится сигнал о касании с направленностью в способе управления мобильным терминалом в соответствии с одним вариантом осуществления настоящего изобретения.

Фиг.21-23 - схемы, иллюстрирующие случай, когда захват экрана выполняется с помощью иконки меню в способе управления мобильным терминалом в соответствии с одним вариантом осуществления настоящего изобретения.

Фиг.24-27 - схемы, иллюстрирующие случай, когда яркость экрана управляется в соответствии с сигналом о близости в способе управления мобильным терминалом в соответствии с одним вариантом осуществления настоящего изобретения.

Осуществление изобретения

Сейчас настоящее изобретение будет описано подробно в связи с конкретными вариантами осуществления со ссылкой на сопровождающие чертежи.

Мобильный терминал, описанный в данном описании, может включать в себя мобильный телефон, смартфон, ноутбук, устройство для цифрового широковещания, персональный цифровой помощник (PDA), портативный мультимедийный проигрыватель (PMP), навигационное устройство и т.д.

Фиг.1 - блок-схема, показывающая конструкцию мобильного терминала в соответствии с вариантом осуществления настоящего изобретения. Мобильный терминал в соответствии с вариантом осуществления настоящего изобретения описывается со ссылкой на фиг.1 с точки зрения составных элементов согласно функциям.

Обращаясь к фиг.1, мобильный терминал 100 может включать в себя блок 110 беспроводной связи, блок 120 ввода аудио/видео (A/V), блок 130 пользовательского ввода, блок 140 обнаружения, блок 150 вывода, запоминающее устройство 160, интерфейсный блок 170, контроллер 180 и блок 190 электропитания. Здесь, когда вышеописанные составные элементы реализуются на практике, два или более из составных элементов могут быть скомбинированы в один составной элемент, или один составной элемент может быть разделен на два или более составных элемента при необходимости.

Блок беспроводной связи 110 может включать в себя модуль 111 приема широковещания, модуль 113 мобильной связи, модуль 115 беспроводного Интернета, модуль 117 соединения на близком расстоянии, модуль 119 глобальной системы позиционирования (GPS) и т.п.

Модуль 111 приема широковещания принимает, по меньшей мере, один из сигналов широковещания и информацию, имеющую отношение к широковещанию, от внешнего сервера управления широковещанием по каналу широковещания. Канал широковещания может включать в себя спутниковый канал, наземный волновой канал и т.п. Сервер управления широковещанием может ссылаться на сервер, который формирует и отправляет, по меньшей мере, один сигнал широковещания и информацию, имеющую отношение к широковещанию, или на сервер, который принимает, по меньшей мере, один из ранее сформированных сигналов широковещания и ранее сформированную информацию, имеющую отношение к широковещанию, и передает их устройству.

Информация, имеющая отношение к широковещанию, может ссылаться на информацию, имеющую отношение к каналам широковещания, программам широковещания и/или поставщикам услуг широковещания. Сигналы широковещания могут включать в себя не только сигналы ТВ-вещания, сигналы радиовещания и сигналы широковещательной передачи данных, но также сигналы широковещания, в которых сигналы ТВ-вещания или сигналы радиовещания объединены с сигналами широковещательной передачи данных. Информация, имеющая отношение к широковещанию, может быть предоставлена по сети мобильной связи. В этом случае связанная с широковещанием информация может быть принята посредством модуля 113 мобильной связи. Связанная с широковещанием информация может существовать в различных формах. Например, связанная с широковещанием информация может быть в форме электронного руководства по программам (EPG) цифрового мультимедийного широковещания (DMB), электронного руководства по услугам (ESG) цифрового видеовещания для карманных устройств (DVB-H) и т.п.

Модуль 111 приема широковещания принимает сигналы широковещания посредством использования различных систем широковещания. В частности, модуль 111 приема широковещания может принимать сигналы широковещания с помощью систем цифрового широковещания, таких как, например, цифровая наземная широковещательная передача мультимедиа (DMB-T), цифровая спутниковая широковещательная передача мультимедиа (DMB-S), мультимедиа только по прямой линии связи (MediaFLO), цифровое видеовещание для портативных устройств (DVB-H) и цифровая наземная широковещательная передача интегрированных услуг (ISDB-T). Дополнительно, модуль 111 приема широковещания может быть выполнен с возможностью применения не только для вышеописанных систем цифрового широковещания, но и для всех систем широковещания, которые предоставляют сигналы широковещания. Сигналы широковещания и/или связанная с широковещанием информация, принятые через модуль 111 приема широковещания, могут быть сохранены в запоминающем устройстве 160.

Модуль 113 мобильной связи передает или принимает радиосигналы в или от, по меньшей мере, одной базовой станции, внешнего терминала или сервера по сети мобильной связи. Здесь, радиосигналы могут включать различные формы данных согласно передаче/приему сигналов голосового вызова, сигналов видеовызова или текстовых/мультимедийных сообщений.

Модуль 115 беспроводного Интернета ссылается на модуль для беспроводного доступа к Интернету. Модуль 115 беспроводного Интернета может быть встроен в мобильный терминал 100 или находиться снаружи мобильного терминала 100. Модуль 117 соединения на близком расстоянии ссылается на модуль для соединения на близком расстоянии. Технологии соединения на близком расстоянии могут включать в себя Bluetooth, радиочастотную идентификацию (RFID), стандарт передачи данных по инфракрасному каналу (IrDA), ультраширокополосную радиосвязь (UWB), ZigBee и т.д. GPS-модуль 119 принимает информацию о позиционировании от множества GPS-спутников.

Блок 120 A/V-ввода предназначен для ввода аудиосигналов или видеосигналов и может включать в себя камеру 121, микрофон 123 и т.п. Камера 121 обрабатывает кадры изображения, например неподвижного изображения или движущегося изображения, которые обнаруживаются посредством датчика изображений в режиме видеовызова или в режиме захвата. Обработанные кадры изображения могут быть отображены на блоке 151 отображения.

Кадры изображения, обработанные в камере 121, могут быть сохранены в запоминающем устройстве или переданы наружу через блок 110 беспроводной связи. Камера 121 может быть предоставлена во множественном числе согласно аспекту конфигурации устройства.

Микрофон 123 принимает внешние звуковые сигналы в режиме вызова, режиме записи, режиме распознавания речи и т.п. и преобразует звуковые сигналы в электрические звуковые данные. В режиме вызова обработанные звуковые данные могут быть преобразованы в формат, который может быть передан в базовую станцию мобильной связи через модуль 113 мобильной связи и затем выведены. Микрофон 123 может использовать широкое разнообразие алгоритмов удаления шума для удаления шума, возникающего в ходе приема внешних звуковых сигналов.

Блок 130 пользовательского ввода формирует ключевые данные ввода, которые вводятся пользователем для того, чтобы управлять функционированием устройства. Блок 130 пользовательского ввода может включать в себя клавиатуру, куполообразный переключатель, сенсорную панель (статичного давления/постоянно заряженную), колесо-кнопку, мышку для пальца и т.п. В частности, совместная структура слоев сенсорной панели и блока 151 отображения может быть упомянута как сенсорный экран.

Блок 140 обнаружения воспринимает текущее состояние мобильного терминала 100, например закрытое состояние мобильного терминала 100, позицию мобильного терминала 100, прикасается ли пользователь и т.д. и формирует сигнал обнаружения для управления функционированием мобильного терминала 100. Например, когда мобильный терминал 100 - это телефон-слайдер, блок 140 обнаружения воспринимает то, открыт ли телефон-слайдер или нет. Блок 140 обнаружения также имеет функцию обнаружения того, подается ли питание в блок 190 электропитания, присоединен ли интерфейсный модуль 170 к внешнему устройству и т.д.

Блок 140 обнаружения может включать в себя бесконтактный датчик 141. Бесконтактный датчик 141 может обнаруживать приближающиеся объекты или присутствующие поблизости объекты без механического контакта. Бесконтактный датчик 141 может обнаруживать соседние объекты, используя изменение переменного магнитного поля, изменение статического магнитного поля, величину емкости и т.п. Согласно аспекту конфигурации могут быть предоставлены два или более бесконтактных датчика.

Блок 150 вывода выполнен с возможностью выводить аудиосигналы, видеосигналы и сигналы предупреждения и может включать в себя блок 151 отображения, модуль 153 вывода звука, блок 155 предупреждения и т.п.

Блок 151 отображения отображает информацию, обрабатываемую в мобильном терминале 100. Например, когда мобильный терминал находится в режиме вызова, блок 151 отображения может отображать пользовательский интерфейс (UI) или графический пользовательский интерфейс (GUI), относящийся к вызову. Когда мобильный терминал 100 находится в режиме видеовызова или в режиме захвата, блок 151 отображения может отображать захваченные или принятые изображения, а также отображать UI или GUI.

При этом в случае, когда блок 151 отображения и сенсорная панель формируют послойную структуру для того, чтобы составить сенсорный экран, как описано выше, блок 151 отображения также может использоваться как устройство ввода, так и устройство вывода. Когда блок 151 отображения сконструирован как сенсорный экран, он может включать в себя панель сенсорного экрана, контроллер панели сенсорного экрана и т.п. В этом случае панель сенсорного экрана является прозрачной панелью, прикрепленной к наружной стороне, и может быть присоединена к внутренней шине мобильного терминала 100. Панель сенсорного экрана передает соответствующие сигналы контроллеру панели сенсорного экрана, когда присутствует сенсорный ввод. Контроллер панели сенсорного экрана обрабатывает соответствующие сигналы, принятые от панели сенсорного экрана, и передает соответствующие данные контроллеру 180. Соответственно контроллер 180 может знать, присутствует ли сенсорный ввод, и к какой области сенсорного экрана было прикосновение.

Дополнительно, блок 151 отображения может включать в себя, по меньшей мере, одно из: жидкокристаллического дисплея, жидкокристаллического дисплея на тонкопленочных транзисторах, органического светоизлучающего диода, гибкого дисплея и 3D дисплея. Могут присутствовать два или более блоков 151 отображения в соответствии с типом, которым реализован мобильный терминал 100. Например, мобильный терминал 100 может быть одновременно оснащен внешним блоком отображения (не показан) и внутренним блоком отображения (не показан).

Модуль 153 вывода звука выводит аудиоданные, которые приняты от блока 110 беспроводной связи в режиме входящего вызова, режиме вызова, режиме записи, режиме распознавания речи, режиме входящей широковещательной передачи и т.п., или сохранены в памяти 160. Модуль 153 вывода звука также выводит звуковые сигналы, относящиеся к функциям, которые выполняются в мобильном терминале 100, например звуки сигнала входящего вызова и звук входящего сообщения.

Блок 155 предупреждения выводит сигналы для того, чтобы информировать о событиях, сформированных в мобильном терминале 100. Например, события, происходящие в мобильном терминале 100, могут включать в себя сигнал принятого вызова, принятое сообщение, ввод сигнала кнопки и т.п. Блок 155 предупреждения может также выводить сигналы для того, чтобы информировать о происшествии событий различными способами в дополнение к аудиосигналам и видеосигналам. Например, блок 155 предупреждения может выводить сигналы в виде вибрации. Когда принимается сигнал вызова или принимается сообщение, блок 155 предупреждения может формировать вибрацию для того, чтобы информировать о приеме сигнала вызова или сообщения. Альтернативно, когда вводится сигнал кнопки, блок 155 предупреждения может формировать вибрацию в качестве обратной связи на вводимый сигнал кнопки. Пользователь может быть уведомлен о происшествии события через эту вибрацию. Следует понимать, что сигналы для информирования о происшествии события могут также быть выведены через блок 151 отображения и/или через модуль 153 вывода звука.

Запоминающее устройство 160 может сохранять программы, необходимые для того, чтобы обрабатывать и управлять контроллером 180, а также временно хранить вводимые и выводимые данные (например, телефонную книгу, сообщение, неподвижное изображение, движущееся изображение и т.п.).

Запоминающее устройство 160 может включать в себя носитель хранения, например типа флэш-памяти, типа жесткого диска, типа мультимедийных микрокарт, типа карт памяти (например, SD или XD память и т.п.), RAM и ROM. Мобильный терминал 100 также может управлять веб-хранением, которое выполняет функции сохранения запоминающего устройства 160 в Интернете.

Интерфейсный блок 170 функционирует как интерфейс с внешними устройствами, подключенными к мобильному терминалу 100. Например, внешние устройства, подключенные к мобильному терминалу 100, могут включать в себя проводные/беспроводные гарнитуры, внешние зарядные устройства, проводные/беспроводные порты данных, карту памяти, сокет для карт, например карт модуля идентификации абонента (SIM)/модуля идентификации пользователя (UIM), терминал ввода/вывода (I/O) аудио, терминал I/O видео, наушник и т.д. Интерфейсный блок 170 может принимать данные от внешних устройств, может снабжаться электроэнергией, может передавать принятые данные в соответствующий составной элемент конструкции внутри мобильного терминала 100 и может передавать данные внутри мобильного терминала 100 во внешние устройства.

Контроллер 180, в общем, управляет функционированием каждого элемента для того, чтобы управлять общим функционированием мобильного терминала 100. Например, контроллер 180 может выполнять соответствующие управление и обработку для голосового вызова, передачи и приема данных, видеовызова и т.п. Контроллер 180 может быть оснащен модулем 181 воспроизведения мультимедиа для воспроизведения мультимедиа. Модуль 181 воспроизведения мультимедиа может быть сконструирован аппаратным образом внутри контроллера 180 или программным образом отдельно от контроллера 180.

Блок 190 электропитания питается от внешней электроэнергии или внутренней электроэнергии и подает электроэнергию, необходимую для функционирования каждого составного элемента, к составным элементам конструкции под управлением контроллера 180.

Мобильный терминал, относящийся к настоящему изобретению, описан с точки зрения составных элементов конструкции согласно их функциям. Далее, мобильный терминал, относящийся к настоящему изобретению, описывается с точки зрения составных элементов конструкции согласно их внешним формам со ссылкой на Фиг.2 и 3. Из множества типов мобильных терминалов, включающих в себя складной тип, обычный тип, поворачивающийся тип и сдвижной тип; мобильный терминал сдвижного типа, оснащенный полносенсорным экраном, будет далее описан в качестве примера для удобства описания. Тем не менее следует понимать, что настоящее изобретение не ограничивается мобильным терминалом сдвижного типа и может быть применено ко всем типам мобильных терминалов, включающих в себя вышеупомянутые типы.

Фиг.2 - вид в перспективе спереди мобильного терминала в соответствии с вариантом осуществления настоящего изобретения. Ссылаясь на фиг.2, мобильный терминал включает в себя первый корпус 100А и второй корпус 100В, который может сдвигаться, по меньше мере, вдоль одного направления первого корпуса 100А.

Состояние, когда первый корпус 100А перекрывается со вторым корпусом 100В, может быть упомянуто как закрытая конфигурация, а состояние, когда, по меньшей мере, часть второго корпуса 100В раскрыта первым корпусом 100А, как показано на фиг.2, может быть упомянуто как открытая конфигурация.

В конфигурации, когда мобильный терминал 100 закрыт, мобильный терминал в общем функционирует в режиме готовности, но режим ожидания может быть разблокирован посредством манипуляций пользователя. В конфигурации, когда мобильный терминал 100 открыт, мобильный терминал 100 в общем функционирует в режиме вызова или т.п., но режим вызова может быть переключен в режим ожидания посредством манипуляций пользователя или по истечении определенного периода времени.

Кожух, составляющий внешнюю форму первого корпуса 100А, состоит из первого переднего кожуха 100А-1 и первого заднего кожуха 100А-2. Разнообразие электронных компонентов встроено в пространство, сформированное посредством первого переднего кожуха 100А-1 и первого заднего кожуха 100А-2. По меньшей мере, один промежуточный кожух может быть расположен между первым передним кожухом 100А-1 и первым задним кожухом 100А-2. Кожухи могут быть сформированы из формованной пластмассы или могут быть сформированы из металла, например нержавеющей стали или титана.

Блок 151 отображения, первый модуль 153а вывода звука и первая камера 121а могут быть размещены в первом корпусе 100А, более конкретно - в первом переднем кожухе 100А-1.

Блок 151 отображения включает в себя LCD, OLED и т.п. для визуального отображения информации. Сенсорная панель может быть размещена поверх блока 151 отображения в слоистой структуре так, что блок 151 отображения может функционировать как сенсорный экран и предоставлять возможность вводить информацию через касания пользователем. Первый модуль 153а вывода звука может быть реализован с помощью приемника или динамика. Первая камера 121а может быть сконструирована для того, чтобы захватывать изображения или движущиеся изображения пользователя или т.п.

Аналогичным образом, как и в случае с первым корпусом 100А, кожух, составляющий внешнюю форму второго корпуса 100В, включает в себя второй передний кожух 100В-1 и второй задний кожух 100В-2. Первый блок 130а пользовательского ввода может быть расположен во втором корпусе 100В, более конкретно на лицевой поверхности второго переднего кожуха 100В-1. Второй и третий блоки 130b и 130с пользовательского ввода, микрофон 123 и интерфейсный блок 170 могут быть размещены, по меньшей мере, в одном из: второго переднего кожуха 100В-1 и второго заднего кожуха 100В-2.

С первого по третий блоки 130a, 130b и 130c пользовательского ввода могут совместно называться блоком 130 пользовательского ввода. Блок 130 пользовательского ввода может принимать любую разновидность способа ввода, пока он поддерживает осязательный метод.

Например, блок 130 пользовательского ввода может быть реализован с помощью куполообразного переключателя, который может принимать команды или информацию от манипуляций нажимания и прикосновения пользователя, или может быть реализован колесом или колесом-кнопкой, или управляться с помощью джойстика.

С точки зрения функциональности первый блок 130а пользовательского ввода выполнен с возможностью вводить команды, например запуск, окончание или прокрутка, цифры, тексты, символы и т.п. Второй и третий блоки 130b и 130c пользовательского ввода могут быть использованы как "горячие" кнопки для активации специальных функций в мобильном терминале.

Микрофон 123 может быть реализован соответствующим образом, который подходит для того, чтобы принимать голос пользователя, другой звук и т.д. Интерфейсный блок 170 выступает каналом, через который мобильный терминал в соответствии с настоящим изобретением может обмениваться данными с внешними устройствами. Например, интерфейсный блок 170 может быть, по меньшей мере, одним из: средства соединения для присоединения наушника проводным или беспроводным образом, порта для обмена данными на коротких расстояниях или разъема электропитания для подачи электроэнергии в мобильный терминал 100.

Интерфейсный блок 170 может быть сокетом для карт для приема внешних карт, например SIM, UIM и карт памяти для сохранения информации.

Блок 190 электропитания для снабжения электроэнергией мобильного терминала расположен в части второго заднего кожуха 100В-2. Блок 190 электропитания может быть, например, перезаряжаемым аккумулятором и может быть прикреплен с возможностью снятия ко второму корпусу 100В с целью подзарядки и т.д.

Фиг.3 - вид в перспективе сзади мобильного терминала, показанного на фиг.2. Ссылаясь на фиг.3, четвертый блок 130d пользовательского ввода типа колеса и вторая камера 121b могут быть дополнительно прикреплены на задней поверхности второго заднего кожуха 100В-2 второго корпуса 100В. Пятый блок 130е пользовательского ввода может быть расположен на боковой поверхности второго корпуса 100В.

Вторая камера 121b имеет направление фотографирования, которое по существу противоположно направлению первой камеры 121а и может иметь число пикселов, отличное от числа пикселов первой камеры 121а. Например, первая камера 121а может иметь меньшее число пикселов, достаточное для фотографирования пользователя и отправки сфотографированного лица противоположной стороне при видеовызове или т.п. Вторая камера 121b может иметь большее число пикселов, поскольку сфотографированные объекты могут не передаваться немедленно после фотографирования, к примеру.

Вспышка 125 и зеркало (не показано) могут дополнительно размещаться рядом со второй камерой 121b. Вспышка 125 выполнена с возможностью освещать объект, когда объект фотографируется с использованием второй камеры 121b. Зеркало выполнено с возможностью отражать пользователя, когда пользователь фотографирует свое лицо или т.п. (самостоятельное фотографирование) с помощью второй камеры 121b.

Второй модуль вывода звука (не показан) может дополнительно размещаться во втором заднем кожухе 100В-2. Второй модуль вывода звука может реализовывать стереовоспроизведение вместе с первым модулем 153а вывода звука и может быть также использован для вызова в режиме громкой связи.

Антенна (не показана) для приема сигналов широковещательной рассылки, также как и антенна для вызова, и т.п. может быть размещена на одной стороне второго заднего кожуха 100В-2. Антенна 105 может выступать из второго корпуса 100В. Часть сдвижного модуля, которая соединяет с возможностью сдвига первый корпус 100А и второй корпус 100В, может быть расположена на части первого заднего кожуха 100A-2 первого корпуса 100A. Другая часть сдвижного модуля может быть расположена на части второго переднего кожуха 100В-1 второго корпуса 100В так, что он может не раскрываться наружу, как показано на фиг.3.

Как было описано выше, вторая камера 121b и т.п. размещаются во втором корпусе 100В. Однако настоящее изобретение не ограничено вышеописанным размещением. Например, один или более составных элементов конструкции, которые размещаются во втором заднем кожухе 100В-2 вместе со второй камерой 121b и т.п., могут быть размещены в первом корпусе 100А, в основном, в первом заднем ко
