ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[0001] Варианты осуществления раскрытия изобретения в целом относятся к области электроники, а конкретнее к способам и системам управления мобильными устройствами.

ПРЕДШЕСТВУЮЩИЙ УРОВЕНЬ ТЕХНИКИ

[0002] Терминал может быть выполнен в виде мобильного терминала или стационарного терминала. Мобильный терминал дополнительно может подразделяться на портативный терминал или устанавливаемый в транспортном средстве терминал. Так как свойства мобильного терминала становятся многообразнее, мобильный терминал становится мультимедийным проигрывателем, выполняющим различные функции, например, съемку изображений и видео, проигрывание музыкальных или мультимедийных файлов, запуск игр, прием широковещательных программ и так далее. В частности, в настоящее время все больше и больше выделяется функция камеры в мобильном терминале. Однако когда объект, который пользователь хочет снять, быстро перемещается или входит в поле зрения и выходит из него, может быть очень сложно получить хорошую фотографию объекта.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0003] Раскрываются способ, система и устройство для автоматического распознавания и съемки объекта. В одном аспекте мобильный терминал содержит блок отображения (дисплейное устройство), запоминающее устройство, модуль камеры и контроллер. Контроллер сконфигурирован задавать по меньшей мере одно изображение предполагаемого объекта в ответ на его пользовательский ввод, принимать изображение объекта посредством модуля камеры, формировать указание совпадения, когда степень совпадения изображения объекта с упомянутым по меньшей мере одним изображением предполагаемого объекта превышает пороговое значение, и выполнять съемку изображения объекта при подтверждении указания совпадения.

[0004] В другом аспекте способ в мобильном терминале содержит задание по меньшей мере одного изображения предполагаемого объекта в ответ на его пользовательский ввод, прием изображения объекта посредством модуля камеры в мобильном терминале, формирование указания совпадения, когда степень совпадения изображения объекта с упомянутым по меньшей мере одним изображением предполагаемого объекта превышает пороговое значение, и съемку изображения объекта при подтверждении указания совпадения.

[0005] В еще одном аспекте способ в мобильном терминале содержит задание изображения первого предполагаемого объекта, изображения второго предполагаемого объекта и условия совпадения в ответ на их пользовательский ввод, прием изображения первого объекта и изображения второго объекта посредством модуля камеры в мобильном терминале, формирование указания совпадения, когда изображение первого объекта и изображение второго объекта совпадают с изображением первого предполагаемого объекта и изображением второго предполагаемого объекта согласно условию совпадения, и съемку изображения объекта при подтверждении указания совпадения.

[0006] Другие признаки вариантов осуществления станут очевидными из прилагаемых чертежей и из подробного описания изобретения, которое идет ниже.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0007] Примерные варианты осуществления иллюстрируются в качестве примера, а не ограничения на фигурах прилагаемых чертежей, где одинаковые ссылки указывают аналогичные элементы, и на которых:

[0008] Фиг. 1 иллюстрирует типовую схематическую блок-схему мобильного терминала в соответствии с одним вариантом осуществления.

[0009] Фиг. 2a - вид в перспективе спереди, иллюстрирующий пример мобильного терминала, а фиг. 2b - вид в перспективе сзади, иллюстрирующий мобильный терминал на фиг. 2a, в соответствии с вариантом осуществления настоящего раскрытия изобретения.

[0010] Фиг. 3 иллюстрирует типовой процесс, выполняемый мобильным терминалом для автоматического распознавания и съемки объекта в соответствии с одним вариантом осуществления.

[0011] Фиг. 4a и 4b иллюстрируют типовые изображения мобильного терминала, регистрирующего объект для автоматического распознавания и съемки в соответствии с одним вариантом осуществления.

[0012] Фиг. 5a-5c иллюстрируют типовые изображения мобильного терминала, регистрирующего выбранный из изображения объект в соответствии с одним вариантом осуществления.

[0013] Фиг. 6 иллюстрирует типовые изображения мобильного терминала, регистрирующего несколько изображений объекта в соответствии с одним вариантом осуществления.

[0014] Фиг. 7a-7c иллюстрируют типовые изображения мобильного терминала, выбирающего предполагаемый объект в соответствии с одним вариантом осуществления.

[0015] Фиг. 8a-8c иллюстрируют другие типовые изображения мобильного терминала, выбирающего предполагаемый объект в соответствии с одним вариантом осуществления.

[0016] Фиг. 9a и 9b иллюстрируют типовые изображения мобильного терминала, выбирающего два предполагаемых объекта и условие совпадения в соответствии с одним вариантом осуществления.

[0017] Фиг. 10a-10c иллюстрируют типовые изображения мобильного терминала, выбирающего предполагаемый объект из группы миниатюрных изображений, ассоциированных с искомым словом, в соответствии с одним вариантом осуществления.

[0018] Фиг. 11a-11c иллюстрируют типовые изображения мобильного терминала, выбирающего предполагаемый объект из группы миниатюрных изображений, ассоциированных с местоположением, в соответствии с одним вариантом осуществления.

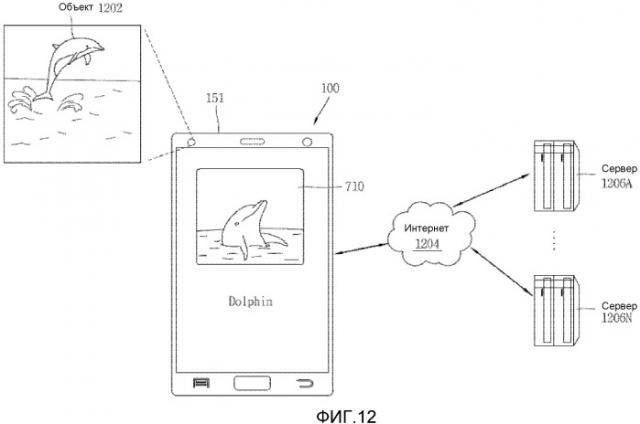

[0019] Фиг. 12 иллюстрирует типовое изображение мобильного терминала, автоматически распознающего предполагаемый объект в соответствии с одним вариантом осуществления.

[0020] Фиг. 13a и 13b иллюстрируют типовые изображения мобильного терминала, автоматически распознающего два предполагаемых объекта в соответствии с одним вариантом осуществления.

[0021] Фиг. 14a-14d иллюстрируют типовые изображения мобильного терминала, отслеживающего и снимающего предполагаемый объект в соответствии с одним вариантом осуществления.

[0022] Фиг. 15 иллюстрирует типовое изображение мобильного терминала, автоматически распознающего предполагаемый объект и характеристику предполагаемого объекта в соответствии с одним вариантом осуществления.

[0023] Фиг. 16 иллюстрирует последовательность операций типового способа, выполняемого мобильным терминалом для автоматического распознавания и съемки объекта в соответствии с одним вариантом осуществления.

[0024] Фиг. 17 иллюстрирует последовательность операций другого типового способа, выполняемого мобильным терминалом для автоматического распознавания и съемки объекта в соответствии с одним вариантом осуществления.

[0025] Другие признаки настоящих вариантов осуществления станут очевидными из прилагаемых чертежей и из подробного описания изобретения, которое идет ниже. Кроме того, описанные в этом документе чертежи предназначены только для иллюстрации и никоим образом не предназначены для ограничения объема настоящего раскрытия изобретения.

ПОДРОБНОЕ ОПИСАНИЕ

[0026] Раскрываются способ, система и устройство для автоматического распознавания и съемки объекта. В соответствии с различными вариантами осуществления настоящего раскрытия изобретения, в мобильном терминале создается набор или библиотека изображений объектов. Тогда пользователь может выбирать предполагаемый объект (например, гоночный автомобиль, самолет, прыгающий дельфин и т.д.) для автоматического распознавания. Фотографию предполагаемого объекта можно снять автоматически или вручную. Например, когда пользователь посещает некоторое мероприятие, пользователь может захотеть получить фотографии одного или нескольких объектов для мероприятия, но съемка объектов может быть непростой, когда те объекты быстро входят и выходят из поля зрения пользователя. В вариантах осуществления настоящего раскрытия изобретения мобильный терминал обучается для распознавания желаемого или предполагаемого объекта и получения фотографии, когда появляется тот объект.

[0027] В дальнейшем раскрытые в этом документе варианты осуществления будут подробно описываться со ссылкой на прилагаемые чертежи, и одинаковые или аналогичные элементы обозначаются одинаковыми числовыми ссылками независимо от чисел на чертежах, и их избыточное описание будет пропущено. Прибавка "модуль" или "блок", используемая для составляющих элементов, раскрытых в нижеследующем описании, предназначена всего лишь для удобного описания изобретения, и сама прибавка не придает никакого особого смысла или функции. Кроме того, при описании раскрытых в этом документе вариантов осуществления подробное описание будут пропущено, когда считается, что определенное описание для общеизвестных технологий, к которым имеет отношение изобретение, затрудняет понимание сущности настоящего изобретения. Также следует отметить, что прилагаемые чертежи всего лишь иллюстрируются для удобного объяснения сущности изобретения, и поэтому их не следует толковать как ограничивающие технологическую сущность, раскрытую в этом документе с помощью прилагаемых чертежей.

[0028] Мобильный терминал, раскрытый в этом документе, может включать в себя портативный телефон, смартфон, переносной компьютер, терминал цифрового вещания, персональный цифровой помощник (PDA), портативный мультимедийный проигрыватель (PMP) или навигационное устройство. Однако специалисты в данной области техники без труда поняли бы, что конфигурация в соответствии с нижеследующим описанием может быть применима к стационарному терминалу, например, цифровому телевизору, настольному компьютеру и т.п., исключающему составляющие элементы, отдельно сконфигурированные для мобильных целей.

[0029] Фиг. 1 иллюстрирует типовую схематическую блок-схему мобильного терминала 100 в соответствии с одним вариантом осуществления. Мобильный терминал 100 может включать в себя блок 110 беспроводной связи, блок 120 ввода видео/звука (A/V), блок 130 пользовательского ввода, считывающий блок 140, блок 150 вывода, запоминающее устройство 160, интерфейсный блок 170, контроллер 180, источник питания 190 и т.п. Однако составляющие элементы, которые проиллюстрированы на фиг. 1, не обязательно являются необходимыми, и мобильный терминал может быть реализован с большим или меньшим количеством элементов, нежели проиллюстрированные элементы.

[0030] В дальнейшем составляющие элементы будут описываться последовательно. Блок 110 беспроводной связи обычно включает в себя один или несколько элементов, предоставляющих возможность радиосвязи между мобильным терминалом 100 и системой беспроводной связи или предоставляющих возможность радиосвязи между мобильным терминалом 100 и сетью, в которой располагается мобильный терминал 100. Например, блок 110 беспроводной связи может включать в себя модуль 111 приема широковещательной трансляции, модуль 112 мобильной связи, модуль 113 беспроводного Интернета, модуль 114 связи малой дальности, модуль 115 информации о местоположении и т.п.

[0031] Модуль 111 приема широковещательной трансляции принимает широковещательные сигналы и/или ассоциированную с широковещанием информацию от внешнего сервера управления широковещанием по каналу широковещания. Канал широковещания может включать в себя спутниковый канал и/или наземный канал. Сервер управления широковещанием может означать сервер, который формирует и передает широковещательный сигнал и/или ассоциированную с широковещанием информацию, или сервер, который принимает ранее сформированный широковещательный сигнал и/или ассоциированную с широковещанием информацию и передает мобильному терминалу 100. Широковещательный сигнал может включать в себя сигнал телевизионной передачи, сигнал радиопередачи и сигнал широковещательной передачи данных, а также широковещательный сигнал в виде, в котором сигнал широковещательной передачи данных соединяется с сигналом телевизионной или радиопередачи.

[0032] Ассоциированная с широковещанием информация может означать информацию о канале широковещания, широковещательной программе, поставщике услуг широковещания и т.п. Ассоциированная с широковещанием информация также может предоставляться по сети мобильной связи, и в этом случае ассоциированная с широковещанием информация может приниматься модулем 112 мобильной связи. Ассоциированная с широковещанием информация может существовать в различных видах. Например, она может существовать в виде электронной программы передач (EPG) цифрового мультимедийного вещания (DMB), электронной программы услуг (ESG) цифрового телевидения для мобильных устройств (DVB-H) и т.п.

[0033] Модуль 111 приема широковещательной трансляции может принимать широковещательный сигнал с использованием различных типов широковещательных систем. В частности, модуль 111 приема широковещательно трансляции может принимать цифровой широковещательный сигнал с использованием цифровой широковещательной системы, например, наземного цифрового мультимедийного широковещания (DMB-T), спутникового цифрового мультимедийного широковещания (DMB-S), только прямой линии связи для мультимедиа (MediaFLO), цифрового телевидения для мобильных устройств (DVB-H), наземного цифрового широковещания с интегрированными услугами (ISDB-T) и т.п. Конечно, модуль 111 приема трансляции конфигурируется подходящим для каждой широковещательной системы, которая предоставляет широковещательный сигнал, а также для вышеупомянутых цифровых широковещательных систем.

[0034] Широковещательный сигнал и/или ассоциированная с широковещанием информация, принятая посредством модуля 111 приема широковещательной трансляции, может сохраняться в запоминающем устройстве 160. Модуль 112 мобильной связи передает и/или принимает радиосигнал по меньшей мере к одной и/или от одной из базовой станции, внешнего терминала и сервера по сети мобильной связи. Здесь радиосигнал может включать в себя сигнал речевого вызова, сигнал видеовызова и/или различные типы данных в соответствии с передачей и/или приемом текстовых и/или мультимедийных сообщений. Модуль 112 мобильной связи может конфигурироваться для реализации режима видеосвязи и режима речевой связи. Режим видеосвязи относится к конфигурации, в которой связь осуществляется наряду с просмотром изображения собеседника, а режим речевой связи относится к конфигурации, в которой связь осуществляется без просмотра изображения собеседника. Модуль 112 мобильной связи может конфигурироваться для передачи или приема по меньшей мере одних из речевых данных и данных изображения, чтобы реализовать режим видеосвязи и режим речевой связи.

[0035] Модуль 113 беспроводного Интернета означает модуль для поддержки доступа к беспроводному Интернету. Модуль 113 беспроводного Интернета может быть встроенным или внешне установленным на мобильный терминал 100. Здесь может использоваться методика доступа к беспроводному Интернету, включающая в себя WLAN (Беспроводная LAN), Wi-Fi, Wibro (Беспроводной широкополосный доступ), WiMAX (Общемировая совместимость для микроволнового доступа), HSDPA (Высокоскоростной пакетный доступ по нисходящей линии связи) и т.п. Модуль 114 связи малой дальности является модулем для поддержки связи малой дальности. Здесь может использоваться технология связи малой дальности, включающая в себя Bluetooth, Радиочастотную идентификацию (RFID), Ассоциацию по передаче данных в инфракрасном диапазоне (IrDA), Сверхширокополосную связь (UWB), ZigBee и т.п. Модуль 115 информации о местоположении является модулем для проверки или получения местоположения мобильного терминала, и в качестве показательного примера существует модуль GPS.

[0036] Ссылаясь на фиг. 1, блок 120 ввода A/V (видео/звука) принимает звуковой или видеосигнал, и блок 120 ввода A/V (видео/звука) может включать в себя камеру 121 и микрофон 122. Камера 121 обрабатывает кадр изображения, например, фотоснимок или видеоизображение, полученный датчиком изображения в режиме вызова по видеотелефону или съемки изображения. Обработанный кадр изображения может отображаться на блоке 151 отображения. Кадры изображения, обработанные камерой 121, могут сохраняться в запоминающем устройстве 160 или передаваться внешнему устройству посредством блока 110 беспроводной связи. Две камеры 121 или более могут предоставляться в соответствии с условиями использования мобильного терминала.

[0037] Микрофон 122 принимает внешний звуковой сигнал через микрофон в режиме телефонного вызова, режиме записи, режиме распознавания речи и т.п., и перерабатывает звуковой сигнал в электрические речевые данные. Обработанные речевые данные могут быть преобразованы и выведены в формат, который можно передать базовой станции мобильной связи посредством модуля 112 мобильной связи в режиме телефонного вызова. Микрофон 122 может реализовывать различные типы алгоритмов подавления шумов, чтобы подавлять шум, сформированный в процедуре приема внешнего звукового сигнала. Блок 130 пользовательского ввода может формировать входные данные для управления работой терминала. Блок 130 пользовательского ввода может конфигурироваться путем включения в себя клавишной панели, купольного переключателя, сенсорной панели (чувствительной к давлению/емкостной), безупорного регулятора, ступенчатого переключателя и т.п.

[0038] Считывающий блок 140 обнаруживает текущее состояние мобильного терминала 100, например, открытое или закрытое состояние мобильного терминала 100, местоположение мобильного терминала 100, ориентацию мобильного терминала 100 и т.п., и формирует сигнал считывания для управления работой мобильного терминала 100. Например, когда мобильный терминал 100 является раздвижным типом телефона, он может считывать открытое или закрытое состояние раздвижного телефона. Кроме того, считывающий блок 140 берет на себя считывающую функцию, ассоциированную с тем, поступает ли энергия от источника 190 питания, или соединено ли внешнее устройство с интерфейсным блоком 170. Блок 150 вывода конфигурируется для обеспечения вывода для звукового сигнала, видеосигнала или сигнала тревоги, и блок 150 вывода может включать в себя блок 151 отображения, модуль 152 вывода звука, блок 153 тревоги, тактильный модуль 154 и т.п.

[0039] Блок 151 отображения может отображать (выводить) информацию, обработанную в мобильном терминале 100. Например, когда мобильный терминал 100 находится в режиме телефонного вызова, блок 151 отображения может отобразить Интерфейс пользователя (UI) или Графический интерфейс пользователя (GUI), ассоциированный с вызовом. Когда мобильный терминал 100 находится в режиме видеовызова или режиме съемки изображения, блок 151 отображения может отобразить снятое изображение и/или принятое изображение, UI или GUI. Блок 151 отображения может включать в себя по меньшей мере один из жидкокристаллического дисплея (LCD), LCD на тонкопленочных транзисторах (TFT-LCD), дисплея на органических светоизлучающих диодах (OLED), гибкого дисплея, трехмерного (3D) дисплея и дисплея на электронных чернилах (e-ink).

[0040] Некоторые из тех дисплеев могут конфигурироваться как прозрачный или оптически-прозрачный тип, чтобы предоставлять возможность просмотра внешнего пространства через блок отображения, что может называться "прозрачными" дисплеями. Пример типичных прозрачных дисплеев может включать в себя прозрачный LCD (TOLED) и т.п. При этой конфигурации пользователь может наблюдать объект, помещенный с задней стороны корпуса терминала, через область, занятую блоком 151 отображения в корпусе терминала. Два или более блоков 151 отображения могут быть реализованы в соответствии со сконфигурированной особенностью мобильного терминала 100. Например, множество блоков 151 отображения может располагаться на одной поверхности на расстоянии друг от друга или объединенными друг с другом, или может располагаться на разных поверхностях.

[0041] Когда блок 151 отображения и чувствительный к касанию датчик (в дальнейшем называемый "датчиком касания") имеют межслойную структуру (в дальнейшем называемую "сенсорным экраном"), блок 151 отображения может использоваться в качестве устройства ввода, а не устройства вывода. Датчик касания может быть реализован в виде сенсорной пленки, сенсорного листа, сенсорной панели и т.п. Датчик касания может конфигурироваться для преобразования изменений давления, приложенного к определенной части блока 151 отображения, или емкости, возникающей от определенной части блока 151 отображения, в электрические входные сигналы. Также датчик касания может конфигурироваться для считывания не только положения касания и области касания, но также и давления касания. Когда имеется сенсорный ввод в датчик касания, соответствующие сигналы передаются контроллеру касания (не показан). Контроллер касания обрабатывает принятые сигналы, а затем передает соответствующие данные контроллеру 180. Соответственно, контроллер 180 может считывать, какой области блока 151 отображения коснулись.

[0042] Ссылаясь на фиг. 1, датчик 141 приближения может располагаться во внутренней области мобильного терминала 100, закрытой сенсорным экраном, или рядом с сенсорным экраном. Датчик приближения означает датчик для считывания наличия или отсутствия объекта, приближающегося к поверхности, которую нужно считать, или объекта, расположенного рядом с поверхностью, которую нужно считать, используя электромагнитное поле или инфракрасные лучи без механического контакта. Датчик приближения имеет более длительный срок службы и большую полезность, чем контактный датчик. Примеры датчика приближения могут включать в себя фотоэлектрический датчик прозрачности, фотоэлектрический датчик направленного отражения, фотоэлектрический датчик зеркального отражения, датчик приближения на основе колебаний высокой частоты, емкостной датчик приближения, магнитный датчик приближения, инфракрасный датчик приближения и так далее. Когда сенсорный экран реализуется в виде емкостного типа, близость указателя к сенсорному экрану считывается с помощью изменений электромагнитного поля. В этом случае сенсорный экран (датчик касания) можно категоризировать как датчик приближения.

[0043] В дальнейшем для удобства краткого объяснения состояние, когда указатель устанавливается близко к сенсорному экрану без контакта, будет называться "бесконтактным касанием", тогда как состояние, когда указатель практически вступает в контакт с сенсорным экраном, будет называться "контактным касанием". Для положения, соответствующего бесконтактному касанию указателя на сенсорном экране, такое положение соответствует положению, где указатель обращен перпендикулярно к сенсорному экрану при бесконтактном касании указателя. Датчик приближения считывает бесконтактное касание и шаблоны бесконтактного касания (например, расстояние, направление, скорость, время, положение, состояние перемещения и т.д.). Информация, относящаяся к считанному бесконтактному касанию и считанным шаблонам бесконтактного касания, может выводиться на сенсорный экран.

[0044] Модуль 152 вывода звука может выводить звуковые данные, принятые от блока 110 беспроводной связи или сохраненные в запоминающем устройстве 160, в режиме приема вызова, в режиме осуществления вызова, в режиме записи, в режиме распознавания речи, в режиме приема вещания и так далее. Модуль 152 вывода звука может выводить звуковые сигналы, относящиеся к функциям, выполняемым в мобильном терминале 100, например, звуковое оповещение о принятом вызове или принятом сообщении, и так далее. Модуль 152 вывода звука может включать в себя приемник, динамик, зуммер и так далее.

[0045] Блок 153 тревоги выводит сигналы, сообщающие о возникновении событий от мобильного терминала 100. События, происходящие от мобильного терминала 100, могут включать в себя принятый вызов, принятое сообщение, ввод сигнала от клавиши, сенсорный ввод и так далее. Блок 153 тревоги может выводить не только видеосигналы или звуковые сигналы, но также другие типы сигналов, например, сигналы, сообщающие о возникновении событий с помощью вибрации. Поскольку видеосигналы или звуковые сигналы могут выводиться посредством блока 151 отображения или блока 152 вывода звука, блок 151 отображения и модуль 152 вывода звука можно категоризировать как часть блока 153 тревоги.

[0046] Тактильный модуль 154 формирует различные тактильные эффекты, которые может ощутить пользователь. Показательный пример тактильных эффектов, сформированных тактильным модулем 154, включает в себя вибрацию. Вибрация, сформированная тактильным модулем 154, может иметь управляемую интенсивность, управляемый шаблон и так далее. Например, разная вибрация может выводиться синтезированным образом или последовательным образом. Тактильный модуль 154 может формировать различные тактильные эффекты, включающие в себя не только вибрацию, но также размещение штырьков, движущихся вертикально относительно кожи, которой они касаются, силу нагнетания воздуха или силу всасывания воздуха через отверстие нагнетания или отверстие всасывания, касание поверхностью кожи, наличие или отсутствие контакта с электродом, эффекты от раздражителя, например, электростатическая сила, воспроизведение ощущения холода или тепла с использованием теплопоглотителя или теплоизлучателя, и т.п. Тактильный модуль 154 может конфигурироваться для передачи тактильных эффектов посредством прямого контакта с пользователем или мышечно-суставного чувства пользователя с использованием пальца или руки. Тактильный модуль 154 может быть реализован в количестве двух или более, в соответствии с конфигурацией мобильного терминала 100.

[0047] Запоминающее устройство 160 может хранить программу для обработки и управления контроллером 180. В качестве альтернативы запоминающее устройство 160 может временно хранить входные/выходные данные (например, данные телефонной книги, сообщения, звукозаписи, неподвижные изображения, видеоизображения и т.п.). Также запоминающее устройство 160 может хранить данные, имеющие отношение к различным шаблонам вибраций и звуков, выводимых при сенсорном вводе на сенсорном экране. Запоминающее устройство 160 может быть реализовано с использованием любого типа подходящего носителя информации, включая флэш-память, жесткий диск, мультимедийную карту микро-типа, карту памяти (например, SD или DX), оперативное запоминающее устройство (RAM), статическое оперативное запоминающее устройство (SRAM), постоянное запоминающее устройство (ROM), электрически стираемое программируемое постоянное запоминающее устройство (EEPROM), программируемое постоянное запоминающее устройство (PROM), магнитное запоминающее устройство, магнитный диск, оптический диск и т.п. Также мобильный терминал 100 может работать с веб-хранилищем, которое выполняет функцию хранения у запоминающего устройства 160 в Интернете.

[0048] Интерфейсный блок 170 в большинстве случаев может быть реализован для сопряжения мобильного терминала с внешними устройствами. Интерфейсный блок 170 может позволить прием данных от внешнего устройства, подачу энергии к каждому компоненту в мобильном терминале 100 или передачу данных от мобильного терминала 100 к внешнему устройству. Интерфейсный блок 170 может включать в себя, например, входы для проводной/беспроводной гарнитуры, входы внешнего зарядного устройства, порты для проводной/беспроводной передачи данных, порты для карт памяти, порты для соединения устройств, имеющих модуль идентификации, порты ввода/вывода звука, порты ввода/вывода видеоизображения, входы для наушников и т.п. Модуль идентификации может конфигурироваться в виде микросхемы для хранения различной информации, необходимой для аутентификации полномочия на использование мобильного терминала 100, которая может включать в себя Модуль идентификации пользователя (UIM), Модуль идентификации абонента (SIM) и т.п. Также устройство, имеющее модуль идентификации (в дальнейшем называемое "устройством идентификации"), может быть реализовано в некотором типе смарт-карты. Поэтому устройство идентификации может соединяться с мобильным терминалом 100 через порт. Также интерфейсный блок 170 может служить в качестве пути для поступления энергии от внешней подставки к мобильному терминалу 100, когда мобильный терминал 100 подключается к внешней подставке, или в качестве пути для переноса различных инструкций, введенных с подставки пользователем, в мобильный терминал 100. Такие различные инструкции или энергия, введенные из подставки, могут действовать в качестве сигналов для распознавания, что мобильный терминал точно установлен в подставке.

[0049] Контроллер 180 обычно управляет всеми действиями мобильного терминала 100. Например, контроллер 180 выполняет управление и обработку, ассоциированные с телефонными вызовами, передачами данных, видеовызовами и т.п. Контроллер 180 может включать в себя модуль 181 мультимедиа для воспроизведения мультимедийных данных. Модуль 181 мультимедиа может быть реализован объединенным с контроллером 180, либо может быть реализован отдельно от контроллера 180. Кроме того, контроллер 180 может выполнять обработку по распознаванию образов, чтобы распознавать рукописный или нарисованный ввод на сенсорном экране в качестве текста или изображения. Кроме того, контроллер 180 может реализовать состояние блокировки для ограничения ввода управляющей команды пользователя в приложения, когда состояние мобильного терминала удовлетворяет заданному условию. Кроме того, контроллер 180 может управлять экраном блокировки, отображенным в состоянии блокировки на основе считанного сенсорного ввода на блоке 151 отображения (в дальнейшем называемом "сенсорным экраном") в состоянии блокировки. Источник 190 питания принимает внешнюю энергию и внутреннюю энергию под управлением контроллера 180, чтобы предоставить энергию, необходимую различным компонентам.

[0050] Различные варианты осуществления, описанные в этом документе, могут быть реализованы на носителе, который можно считывать с помощью компьютера или аналогичного устройства с использованием программного обеспечения, аппаратных средств или любого их сочетания. Для аппаратной реализации они могут быть реализованы с использованием по меньшей мере одного из специализированных интегральных схем (ASIC), цифровых процессоров сигналов (DSP), цифровых устройств обработки сигналов (DSPD), программируемых логических устройств (PLD), программируемых пользователем вентильных матриц (FPGA), процессоров, контроллеров, микроконтроллеров, микропроцессоров, электрических блоков, спроектированных для выполнения описанных в этом документе функций. В некоторых случаях такие варианты осуществления могут быть реализованы в самом контроллере 180. Для программной реализации варианты осуществления, например, процедуры или функции, могут быть реализованы вместе с отдельными программными модулями. Программные модули могут выполнять по меньшей мере одну функцию или операцию, описанные в этом документе. Программные коды могут быть реализованы программным приложением, написанным на любом подходящем языке программирования. Программные коды могут храниться в запоминающем устройстве 160 и выполняться контроллером 180. Ниже будет описываться мобильный терминал в соответствии с вариантом осуществления настоящего раскрытия изобретения, описанный на фиг. 1, или мобильный терминал, расположенный вместе с составляющими элементами мобильного терминала, или структура мобильного терминала.

[0051] Фиг. 2a - вид в перспективе спереди, иллюстрирующий пример мобильного терминала 100, а фиг. 2b - вид в перспективе сзади, иллюстрирующий мобильный терминал 100 на фиг. 2a, в соответствии с вариантом осуществления настоящего раскрытия изобретения. Мобильный терминал 100, раскрытый в этом документе, снабжается корпусом терминала цельного типа (моноблок). Однако настоящее изобретение не ограничивается только этим типом терминала, а также применимо к различным конструкциям терминалов, например, раздвижного типа, раскладного типа, поворотного типа, откидного типа и т.п., в которых два и более корпуса объединяются друг с другом относительно подвижным способом.

[0052] В соответствии с чертежом, корпус терминала 100 (в дальнейшем называемый "корпусом") может включать в себя переднюю поверхность, боковую поверхность и заднюю поверхность. Кроме того, корпус может включать в себя оба края, образованные по направлению длины. Корпус 100 включает в себя кожух (оболочку, кожух, чехол и т.д.), формирующий внешний вид терминала. В этом варианте осуществления кожух может разделяться на переднюю поверхность 101 (в дальнейшем называемую "передним кожухом") и заднюю поверхность 102 (в дальнейшем называемую "задним кожухом"). Различные электронные компоненты могут встраиваться в пространство, образованное между передним кожухом 101 и задним кожухом 102. По меньшей мере один промежуточный кожух может дополнительно располагаться между передним кожухом 101 и задним кожухом 102. Кожухи могут быть сделаны путем литья под давлением из синтетической смолы или также могут быть сделаны из материала, например, нержавеющей стали (STS), титана (Ti) или т.п.

[0053] Блок 151 отображения, модуль 152 вывода звука, камера 121, блок 130 (130/131, 132) пользовательского ввода, микрофон 122, интерфейс 170 и т.п. могут располагаться на корпусе терминала 100, преимущественно на переднем кожухе 101. Блок 151 отображения занимает большую часть переднего кожуха 101. Блок 152 вывода звука и камера 121 располагаются в области рядом с одним из краев блока 151 отображения, а блок 131 пользовательского ввода и микрофон 122 располагаются в области рядом с другим его краем. Интерфейс 132 пользователя и интерфейс 170 и т.п. могут располагаться на боковой поверхности переднего кожуха 101 и заднего кожуха 102. Наоборот, микрофон 122 может располагаться на другом крае корпуса 100.

[0054] На блок 130 пользовательского ввода воздействуют для приема команды для управления работой портативного терминала 100, и он может включать в себя множество блоков 131, 132 манипуляций. Блоки 131, 132 манипуляций обычно могут обозначаться как манипулирующая часть, и любой способ может применяться, если он является тактильным способом, позволяющим пользователю выполнять манипуляцию с тактильным ощущением. Контент, вводимый блоками 131, 132 манипуляций, может задаваться различными способами. Например, первый блок 131 манипуляций может принимать такую команду, как начало, завершение, прокрутка или т.п., а второй блок 132 манипуляций может принимать такую команду, как регулировка уровня громкости, выводимого из блока 152 вывода звука, или переключение в режим распознавания касаний у блока 151 отображения.

[0055] Кроме того, блок 152' вывода звука может дополнительно располагаться на задней поверхности корпуса терминала. Блок 152' вывода звука вместе блоком 152 вывода звука (см. фиг. 2a) может реализовывать функцию стереофонии, и он также может использоваться для реализации режима громкой связи во время телефонного вызова. Кроме того, источник 190 питания для подачи энергии в мобильный терминал 100 может устанавливаться на задней поверхности корпуса терминала. Источник 190 питания может конфигурироваться для встраивания в корпус терминала или непосредственно отсоединяемым от корпуса терминала. Кроме того, сенсорная панель 135 для обнаружения касания может дополнительно устанавливаться на заднем кожухе 102. Сенсорная панель 135 может конфигурироваться имеющей прозрачный тип аналогично блоку 151 отображения. В этом случае, если блок 151 отображения конфигурируется для вывода визуальной информации по обеим сторонам блока 151 отображения, то визуальная информация также может распознаваться через сенсорную панель 135. Информация, выводимая из обеих сторон, может управляться сенсорной панелью 135. К тому же на сенсорную панель 135 может дополнительно устанавливаться дисплей, а сенсорный экран также может располагаться на заднем кожухе 102.

[0056] Кроме того, камера 121' может дополнительно устанавливаться на заднем кожухе 102 корпуса терминала. Камера 121' имеет направление съемки изображения, которое практически противоположно направлению камеры 121 (см. фиг. 2a), и может иметь отличные пиксели от пикселей первого блока 121 ввода видеосигнала. Например, камера 121 предпочтительно может иметь относительно небольшое количество пикселей, достаточное, чтобы не вызывать затруднения, когда пользователь снимает свое лицо и отправляет его другому абоненту во время видеовызова или т.п., а камера 121' имеет относительно большое количество пикселей, поскольку
