Посудомоечная машина

Посудомоечная машина

Иллюстрации

Показать все

Реферат

Область изобретения

Настоящее изобретение относится к посудомоечной машине.

Предшествующий уровень техники

По существу посудомоечная машина является машиной для удаления грязи с объектов для мытья, помещенных в пространстве для мытья, с помощью моющей воды (в зависимости от конкретного случая, возможна даже сушка объектов для мытья).

На фиг.14 показана посудомоечная машина в соответствии с предшествующим уровнем техники, обеспеченная корпусом 1, имеющим бак 11 для обеспечения пространства для мытья, верхней подставкой (корзиной для посуды) 21 и нижней подставкой 23, обеспеченными во внутреннем пространстве бака для удержания объектов для мытья, резервуаром 13 под баком 11 для удержания моющей воды, нижним коромыслом 69 для разбрызгивания моющей воды к нижней подставке, верхним коромыслом 68 для разбрызгивания моющей воды к верхней подставке, насосом Р для подачи моющей воды из резервуара 13 к нижнему коромыслу 69 по первому проточному каналу Р1, и вторым проточным каналом Р2, ответвляющимся от первого проточного канала для подачи очистителя к верхнему коромыслу 68.

Резервуар 13 снабжается моющей водой через проточный канал 131 подачи воды, отводит воду из внутреннего пространства резервуара через проточный канал 133 сточной воды, а второй проточный канал Р2 получает моющую воду, вводимую в первый проточный канал Р1 через клапан V, и обеспечивает воду к верхнему коромыслу 68.

Однако, поскольку такая посудомоечная машина по предшествующему уровню техники может мыть объекты для мытья, удерживаемые на верхней подставке, только когда верхнее коромысло 68 расположено между верхней подставкой 21 и нижней подставкой 23, важно, чтобы в посудомоечной машине по предшествующему уровню техники было пространство для обеспечения верхнего коромысла 68 между верхней подставкой 21 и нижней подставкой 23.

Следовательно, если емкость бака 11 ограничена, в посудомоечной машине по предшествующему уровню техники возникает проблема, заключающаяся в том, что высота каждой из подставок 21 и 23 и размеры объектов для мытья, которые должны быть помещены в подставки 21 и 23, не должны, но могут быть ограничены положением верхнего коромысла 68.

Более того, поскольку необходимо располагать второй проточный канал Р2 к внутренней периферийной поверхности бака для подачи моющей воды к верхнему коромыслу 68, длина и положение каждой из подставок 21 и 23 ограничиваются положением второго проточного канала.

В заключение, в посудомоечной машине по предшествующему уровню техники трудно эффективно использовать пространство для мытья, обеспечиваемое баком.

Сущность изобретения

Для решения этих проблем целью настоящего изобретения является обеспечение посудомоечной машины, которая не только повышает эффективность мытья, но и позволяет эффективно использовать пространство бака, в которое должны быть помещены объекты для мытья.

Другой целью настоящего изобретения является обеспечение посудомоечной машины, которая имеет разбрызгивающее коромысло для разбрызгивания моющей воды к нижней подставке, и стойку-сопло для подачи моющей воды к верхней подставке.

Другой целью настоящего изобретения является обеспечение посудомоечной машины, которая подает моющую воду либо к проточному каналу, который подает моющую воду к разбрызгивающим коромыслам, либо к проточному каналу, который подает моющую воду к стойке-соплу через блок переключения проточных каналов, который поворачивается в соответствии с давлением моющей воды.

Другой целью настоящего изобретения является обеспечение посудомоечной машины, которая предотвращает утечку моющей воды, подаваемой к стойке-соплу, за пределы стойки-сопла.

Другие преимущества, цели и признаки раскрытия будут изложены частично в нижеследующем описании и, отчасти станут очевидными обычным специалистам в данной области техники после изучения нижеследующего, или будут понятны при реализации изобретения на практике. Цели и преимущества изобретения могут быть понятны и достигнуты с помощью структуры, подробно описанной в описании и в формуле изобретения, а также с помощью приложенных чертежей.

Для получения этих и других преимуществ и в соответствии с назначением изобретения, которое реализуется и подробно описывается в данном документе, посудомоечная машина включает в себя бак для обеспечения пространства для мытья, первую подставку, расположенную в баке для вмещения в себя объектов для мытья, и вторую подставку, расположенную под первой подставкой, разбрызгивающее коромысло, расположенное под второй подставкой для разбрызгивания моющей воды, стойку-сопло, прикрепленную ко второй подставке для разбрызгивания моющей воды к первой подставке, стойку-соединитель, включающую в себя тело крепления коромысла, обеспеченное с возможностью проходить через разбрызгивающее коромысло, и соединяемое/разъединяемое тело стойки, обеспеченное с возможностью его выдвижения из тела крепления коромысла для подачи моющей воды к стойке-соплу, когда моющая вода вводится в тело крепления коромысла, опору разбрызгивающего коромысла, включающую в себя тело опоры для поддержки разбрызгивающего коромысла и имеющую тело крепления коромысла, подлежащее прикреплению к нему, камеру в теле опоры для ведения в нее моющей воды, отверстие снабжения коромысла в камере для подачи моющей воды к разбрызгивающему коромыслу, и отверстие снабжения стойки в камере для подачи моющей воды к телу крепления коромысла, и блок переключения проточных каналов, обеспеченный в камере для открывания либо отверстия снабжения коромысла, либо отверстия снабжения стойки в зависимости от давления моющей воды в камере.

Блок переключения проточных каналов может быть выполнен с возможностью совершать возвратно-поступательное движение и вращаться для перемещения к отверстию снабжения коромысла и к стойке-соединителю, если моющая вода подается к камере, и перемещения в направлении введения моющей воды, если моющая вода не подается к камере.

Блок переключения проточных каналов может иметь цилиндрическое первое тело, имеющее открытую нижнюю сторону и закрытую верхнюю сторону с обеспеченным в ней отверстием открытия отверстия снабжения стойки для открытия отверстия снабжения стойки, и цилиндрическое второе тело, имеющее открытую верхнюю сторону и нижнюю сторону для размещения первого тела, в котором второе тело имеет фланец блока переключения на внешней периферийной поверхности, вытягивающийся в радиальном направлении второго тела, и отверстие открытия отверстия снабжения коромысла, обеспеченное с возможность проходить через фланец блока переключения для открытия отверстия снабжения коромысла.

Опора разбрызгивающего коромысла может включать в себя первую зубчатую передачу, обеспеченную камере к положению между отверстием снабжения коромысла и отверстием снабжения стойки, и вторую зубчатую передачу, обеспеченную камере, с блоком переключения проточных каналов, скомпонованных между ними, при этом блок переключения проточных каналов включает в себя участок вращающий тело, обеспеченный с цилиндрической формой с открытой верхней стороной и нижней стороной к позиции между внешней периферией первого тела и внутренней периферией второго тела, верхнюю зубчатую передачу, обеспеченную участку вращающему тело для побуждения первого тела и второго тела к вращению, когда верхняя зубчатая передача зацеплена с первой зубчатой передачей, и нижнюю зубчатую передачу, обеспеченную участку, вращающему тело, для побуждения первого тала и второго тела к вращению, когда нижняя зубчатая передача зацеплена со второй зубчатой передачей.

Нижняя зубчатая передача и вторая зубчатая передача могу побуждать первое тело и второе тело к вращению в направлении, идентичном направлению вращения первого тела и второго тела, когда первая зубчатая передача и верхняя зубчатая передача зацеплены.

Центр отверстия снабжения коромысла и центр отверстия снабжения стойки могут быть обеспечены с возможностью их разнесения на предопределенный угол друг от друга относительно центра вращения тела, и центр отверстия открытия отверстия снабжения коромысла и центр отверстия открытия отверстия снабжения стойки, могут быть обеспечены на прямой линии, проходящей через центр вращения первого тела.

Первая зубчатая передача и верхняя зубчатая передача могут быть обеспечены с возможностью вращения блока переключения проточных каналов на половину угла разнесения центра отверстия снабжения коромысла и центра отверстия снабжения стойки, и вторая зубчатая передача и верхняя зубчатая передача могут быть обеспечены с возможностью вращения блока переключения проточных каналов на половину угла разнесения центра отверстия снабжения коромысло и центра отверстия снабжения стойки.

Центр отверстия снабжения коромысла, и центр отверстия снабжения стойки, могут быть обеспечены разнесенными на 90 градусов, причем первая зубчатая передача и верхняя зубчатая передача могут быть обеспечены с возможностью вращения блока переключения проточных каналов на 45 градусов, и вторая зубчатая передача и верхняя зубчатая передача могут быть обеспечены с возможностью вращения блока переключения проточных каналов на 45 градусов.

Посудомоечная машина может дополнительно включать в себя блок прикрепления к подставке, включающий в себя тело прикрепления к подставке, имеющее сквозное отверстие тела прикрепления, обеспеченное в нем, для его сообщения со стойкой-соплом, соединительный элемент для прикрепления тела прикрепления к подставке ко второй подставке, перегородку, обеспеченную сквозному отверстию тела прикрепления, и сквозное отверстие перегородки, обеспеченное в перегородке для соединения соединяемого/разъединяемого тела стойки, выдвигаемого в него из тела крепления коромысла.

Соединяемое/разъединяемое тело стойки может иметь форму цилиндра с открытой нижней стороной для введения в нее моющей воды, и закрытой верхней стороной, при этом соединяемое/разъединяемое тело стойки может включать в себя выпускное отверстие, проходящее через верхнюю сторону для выпуска моющей воды, внутреннюю трубку, обеспеченную выдвинутой из верхней стороны вдоль внешней периферийной поверхности верхней стороны, которая должна быть вставлена в сквозное отверстие перегородки, и внешнюю трубку, обеспеченную выдвинутой из верхней стороны для обладания диаметром большим, чем диаметр внутренней трубки.

Соединяемое тело стойки может дополнительно включать в себя скошенную поверхность, обеспеченную в пространстве между внутренней трубкой и внешней трубкой для обращения к внутренней трубке, и прорезь во внутренней трубке, обеспеченную в направлении высоты внутренней трубки для приведения пространства, сформированного между внутренней трубкой и внешней трубкой, в сообщение с выпускным отверстием.

Перегородка может быть обеспечена в упругом теле.

Перегородка может быть обеспечена в жестком теле, и внешней периферийной поверхности перегородки может быть обеспечена трубка предотвращающая утечку, которая должна быть вставлена в пространство между внутренней трубкой и внешней трубкой.

Соединяемое/разъединяемое тело стойки может дополнительно включать в себя фланец, обеспеченный выдвинутым из внешней периферийной поверхности соединяемого/разъединяемого тела стойки в его радиальном направлении и тело крепления коромысла может включать в себя кожух, неподвижно прикрепленный к телу опоры, проходящему через разбрызгивающее коромысло, сквозное отверстие кожуха, обеспеченное с возможностью проходить через кожух для вставки фланца, направляющую, обеспеченную внутренней периферийной поверхности сквозного отверстия кожуха для предотвращения выдвижения фланца из сквозного отверстия кожуха, и сквозное отверстие направляющей, обеспеченное для прохода через направляющую для направления выдвижения соединяемого/ разъединяемого тела стойки из кожуха.

Соединяемое/разъединяемое тело стойки дополнительно включает в себя направляющие выступы, обеспеченные внешней периферийной поверхности соединяемого/разъединяемого тела стойки так, чтобы приводится в контакт со сквозным отверстием направляющей.

Следует понимать, что вышеприведенное общее описание и последующее подробное описание настоящего изобретения являются иллюстративными и пояснительными и предназначены для обеспечения дополнительного разъяснения заявленного изобретения.

Краткое описание чертежей

Приложенные чертежи, которые включены для обеспечения лучшего понимания изобретения, иллюстрируют варианты осуществления изобретения и, совместно с описанием служат для пояснения принципов изобретения.

На чертежах:

Фиг.1 - схематический вид посудомоечной машины в соответствии с предпочтительным вариантом осуществления настоящего изобретения.

Фиг.2 - вид в перспективе стойки-сопла и разбрызгивающего коромысла, обеспеченных посудомоечной машине в соответствии с предпочтительным вариантом осуществления настоящего изобретения.

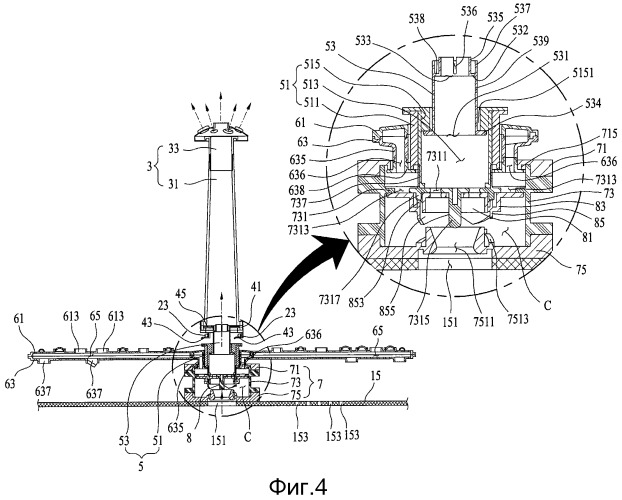

Фиг.3, 4 и 5 - перспективный покомпонентный вид и собираемые секции стойки-сопла, блока прикрепления к подставке, стойки-соединителя, разбрызгивающего коромысла, опоры разбрызгивающего коромысла, и блока изменения потока, обеспеченных посудомоечной машине в соответствии с предпочтительным вариантом осуществления настоящего изобретения, соответственно.

Фиг.6А, 6В и 7 - структуры стойки-соединителя, обеспеченной посудомоечной машине в соответствии с настоящим изобретением.

Фиг.8А и 8В - вид в перспективе и сечение в перспективе опоры разбрызгивающего коромысла, обеспеченной посудомоечной машине в соответствии с предпочтительным вариантом осуществления настоящего изобретения, соответственно.

Фиг.9А и 9В - перспективные покомпонентные виды разбрызгивающего коромысла, обеспеченного посудомоечной машине в соответствии с предпочтительным вариантом осуществления настоящего изобретения.

Фиг.10 - перспективный вид в сечении сборки разбрызгивающего коромысла, стойки-соединителя и блока прикрепления к подставке.

Фиг.11А и 11В - перспективные виды блока средства изменения потока, соответственно.

Фиг.12А. 12В, 12С и 12D - перспективные виды в сечении, показывающие этапы процесса для подачи моющей воды к стойке-соплу и разбрызгивающему коромыслу.

Фиг.13А и 13В - перспективный вид и сечение блока переключения проточных каналов, обеспеченного посудомоечной машине в соответствии с другим предпочтительным вариантом осуществления настоящего изобретения.

Фиг.14 - схематический вид посудомоечной машины по предшествующему уровню техники.

Описание конкретных вариантов осуществления

Далее следует подробное описание конкретных вариантов осуществления настоящего изобретения, примеры которых показаны на приложенных чертежах.

Поскольку не существует конкретного определения, каждый термин в описании имеет значение, общепринятое среди специалистов в данной области и, если термин, используемый в описании, конфликтует с общепринятым значением этого термина, значение термина, используемое в описании, имеет преимущественную силу.

В то же время, конфигурация или способ управления описываемого ниже устройства обеспечены только для описания вариантов осуществления настоящего изобретения, но не для ограничения объема патентных прав настоящего изобретения и, где возможно, на всех чертежах одинаковые позиции обозначают одинаковые или подобные детали.

Как показано на фиг.1, посудомоечная машина 100 в соответствии с предпочтительным вариантом осуществления настоящего изобретения, включает в себя корпус 1, который формирует внешний вид посудомоечной машины 100, бак 11 в корпусе для обеспечения пространства для мытья, резервуар 13 под баком для удержания моющей воды, крышку 15 резервуара на резервуаре для отделения бака от резервуара, и дверцу 17, обеспеченную на корпусе для открывания/закрывания пространства для мытья.

С резервуаром 13 соединены проточный канал 131 подачи воды для подачи моющей воды к резервуару 13, и дренажный проточный канал 133 для слива моющей воды из внутреннего пространства резервуара, и крышка 15 резервуара имеет отверстие 153 сбора для сбора моющей воды, разбрызгиваемой во внутреннее пространство для мытья через разбрызгивающее коромысло 2, которое будет описано ниже, в резервуар.

В баке 11 имеется подставка 2 для размещения объектов для мытья, например, столовой посуды. Подставка 2 может включать в себя первую подставку 21 и вторую подставку 23, расположенную под первой подставкой, при этом для удобства пояснения, первая подставка 21 будет именоваться верхней подставкой, а вторая подставка 23 будет именоваться нижней подставкой.

Верхняя подставка 21 и нижняя подставка 23 могут быть обеспечены с возможностью выдвижения из бака 11, когда дверца 17 открывает пространство для мытья. Для этого бак имеет рельсу 111, обеспеченную на его внутренней периферийной поверхности, направленный к дверце 17, а каждая из верхней подставки 21 и нижней подставки 23 может дополнительно иметь колеса 211 и 231 для поддержки этих подставок, соответственно.

В то же время, посудомоечная машина по настоящему изобретению включает в себя разбрызгивающее коромысло 6, обеспеченное в баке 11 для мытья объектов для мытья, размещенных в нижней подставке 23, опору 7 разбрызгивающего коромысла для поддержки разбрызгивающего коромысла 6 и в которую вводится моющая вода из резервуара 13, стойку-сопло 3, неподвижно прикрепленную к нижней подставке и вытягивающуюся к верхней подставке, стойку-соединитель 5, неподвижно прикрепленную к опоре 7 разбрызгивающего коромысла, проходящую через разбрызгивающее коромысло 6 так, чтобы быть разъединяемой/соединяемой от/со стойкой-соплом 3, и блок 8 переключения проточных каналов, обеспеченный в опоре 7 разбрызгивающего коромысла для подачи моющей воды, вводимой в опору 7 разбрызгивающего коромысла либо к разбрызгивающему коромыслу 6, либо к стойке-соединителю 5.

Как показано на фиг.2 и 3, стойка-сопло 3 может включать в себя проточный канал 31 стойки, который является проточным каналом моющей воды, и разбрызгивающее сопло 33 на вершине проточного канала стойки для разбрызгивания моющей воды к объектам для мытья, помещенным в верхней подставке 21.

Проточный канал 31 стойки может иметь цилиндрическую форму с открытой верхней стороной и нижней стороной, при этом диаметр, который становится меньшим по мере прохождения проточного канала 31 стойки от нижней стороны дальше к верхней стороне, для поддержания постоянной скорости потока, даже если моющая вода подается к нижней стороне проточного канала 31 стойки через стойку-соединитель 5 и движется к верхней стороне проточного канала 31 стойки.

В то же время, как показано на фиг.3, разбрызгивающее сопло 33, расположенное на верхней стороне проточного канала стойки, может включать в себя вставную трубку 331, которая должна быть вставлена в проточный канал 31 стойки, и отверстия 333 разбрызгивания для разбрызгивания моющей воды, вводимой во вставную трубку.

Разбрызгивающее сопло 33 может быть обеспечено с возможностью вращения, благодаря силе отталкивания моющей воды, разбрызгиваемой через отверстия 333 разбрызгивания. Для этого разбрызгивающее сопло 33 может быть снабжено вспомогательными отверстиями 335 разбрызгивания на противоположных кромках разбрызгивающего сопла для разбрызгивания моющей воды в направлениях, отличающихся друг от друга.

Хотя проточный канал 31 стойки может быть обеспечен неподвижно прикрепленным к нижней подставке 23, как показано на фиг.3, проточный канал 31 стойки может быть обеспечен разъединяемым с нижней подставкой 23 с помощью блока 4 прикрепления к подставке.

Блок 4 прикрепления к подставке может включать в себя тело 41 прикрепления к подставке, имеющее стойку-сопло 3, соединенную с ним, и соединительный элемент 43 для присоединения тела прикрепления к подставке к нижней подставке 23, и тело 41 прикрепления к подставке может иметь сквозное отверстие 411 тела прикрепления, обеспеченное в сообщении с проточным каналом 31 стойки.

В этом случае сквозное отверстие 411 тела прикрепления может иметь перегородку 45, обеспеченную в нем со сквозным отверстием 451 перегородки, обеспеченным в ней для прохождения через перегородку для помещения соединяемого/разъединяемого тела 53 стойки, которое будет описано ниже, в него.

Соединительный элемент 43 может быть обеспечен в ряде форм. Если нижняя подставка 23 обеспечена в форме сетки из проволоки (напр., из стальной проволоки и т.п.), как показано на фиг.1, соединительный элемент 43 может быть обеспечен в форме крюка на нижней стороне тела 41 прикрепления к подставке для удержания проволоки, как показано на фиг.3.

Перегородка 45 может быть обеспечена как упругое или жесткое тело. Согласно определению в словаре, жесткое тело представляет собой тело, деформацией по размеру и форме которого можно пренебречь даже если к телу приложена внешняя сила, предпочтительно, чтобы жесткое тело, описанное в описании, включало в себя тело, деформацией по размеру и форме которого можно было бы пренебречь даже если тело деформируется по форме и размеру при приложении внешней силы к упомянутому телу.

Следовательно, перегородка 45, обеспеченная по настоящему изобретению, может быть сформирована из резины или пластмассы.

Стойка-соединитель 5 включает в себя тело 51 крепления коромысла, неподвижно прикрепленное к опоре 7 разбрызгивающего коромысла, проходящее через разбрызгивающее коромысло 6, и соединяемое/разъединяемое тело 53 стойки, обеспеченное с возможностью выдвигаться из тела 51 крепления коромысла, чтобы соединяться со сквозным отверстием 451 перегородки, когда моющая вода вводится в тело 51 крепления коромысла.

Как показано на фиг.4 и 5, тело 51 крепления коромысла включает в себя цилиндрический кожух 511, сквозное отверстие 513 кожуха, обеспеченное для прохождения через кожух, и направляющую 515, имеющую сквозное отверстие 5151 направляющей, диаметр которого меньше чем диаметр сквозного отверстия 513 кожуха.

Кожух 511 имеет нижнюю сторону, неподвижно прикрепленную к опоре 7 разбрызгивающего коромысла, проходящую через разбрызгивающее коромысло 511, и соединяемое/разъединяемое тело 53 стойки может быть вставлено через открытую нижнюю сторону кожуха и выдвинуто из тела 51 крепления коромысла с проходом через сквозное отверстие 5151 направляющей.

То есть, сквозное отверстие 5151 направляющей является средством для направления движения соединяемого/разъединяемого тела 53 стойки, когда соединяемое/разъединяемое тело 53 стойки выдвигается из тела 51 прикрепления, и поддержания внешней периферийной поверхности соединяемого/разъединяемого тела 53 стойки, выдвигаемого из тела 51 крепления коромысла.

Как показано на фиг.6, соединяемое/разъединяемое тело 53 стойки может иметь форму цилиндра с открытой нижней стороной 531 и закрытой верхней стороной 532. Верхняя сторона 532 может иметь выпускное отверстие 533, обеспеченное с возможностью проходить через верхнюю сторону 532 для выпуска моющей воды, вводимой через нижнюю сторону 531 за пределы соединяемого/разъединяемого тела 53 стойки.

Кроме того, соединяемое/разъединяемое тело 53 стойки может включать в себя внутреннюю трубку 535, выдвигаемую вверх вдоль внешней периферии выпускного отверстия 533, и внешнюю трубку 537, выдвигаемую из верхней стороны 532 для обладания диаметром большим, чем диаметр внутренней трубки.

Если моющая вода вводится внутрь тела 51 крепления коромысла через открытую нижнюю сторону кожуха 511, соединяемое/разъединяемое тело 53 стойки выдвигается из тела 51 крепления коромысла через сквозное отверстие 5151 направляющей и соединяемое/разъединяемое тело 53 стойки, выдвигаемое из тела 51 крепления коромысла таким образом, имеет внутреннюю трубку 535 вставленную в сквозное отверстие 451 перегородки для подачи моющей воды к стойке-соплу 3.

В то же время, поскольку диаметр внешней трубки 537 больше, чем диаметр внутренней трубки 535, если внутренняя трубка 535 вставляется в сквозное отверстие 451 перегородки, приводя внешнюю трубку 537 в контакт с перегородкой 45 для окружения сквозного отверстия 451 перегородки, утечка моющей воды через пространство между сквозным отверстием 451 перегородки и внешней периферийной поверхностью внутренней трубки 535 может быть предотвращена.

Как показано на фиг.7, там может быть скошенная поверхность 538, обеспеченная в пространстве между внутренней трубкой 535 и внешней трубкой 537, для обращения к внутренней трубке 535 и прорезь 536, обеспеченная во внутренней трубке 535 в направлении высоты внутренней трубки для приведения пространства, сформированного между внутренней трубкой 535 и внешней трубкой 537, в сообщение с выпускным отверстием 533.

Вышеупомянутое обеспечено для сбора моющей воды в выпускное отверстие 533 через скошенную поверхность 438 и прорезь 536, если моющая вода протекает через пространство между сквозным отверстием 451 перегородки и внешней периферийной поверхностью внутренней трубки 535.

Кроме того, там может быть обеспечен фланец 534, выдвигаемый из внешней периферии нижней части соединяемого/разъединяемого тела 53 стойки в радиальном направлении соединяемого/разъединяемого тела 53 стойки.

Фланец 534 является средством для направления соединяемого/разъединяемого тела 53 стойки, движущегося к сквозному отверстию 5151 направляющей в контакте со сквозным отверстием 513 кожуха.

Кроме того, фланец 534 является средством для предотвращения отделения соединяемого/разъединяемого тела 53 стойки от кожуха 511, поддерживаемого направляющей 515 на внутренней периферийной поверхности сквозного отверстия 513 кожуха.

Соединяемое/разъединяемое тело 53 стойки может иметь множество направляющих выступов 539, обеспеченных на внешней периферийной поверхности соединяемого/разъединяемого тела 53 стойки в направлении его высоты, дополнительно для предотвращения тряски соединяемого/разъединяемого тела 53 стойки, выдвинутого из тела 51 крепления коромысла, когда направляющие выступы 539 находятся в контакте со сквозным отверстием 5151 направляющей.

Как описано выше, перегородка 45 блока 4 прикрепления к подставке может быть сформирована из упругого или жесткого тела.

Когда соединяемое/разъединяемое тело 53 стойки выдвигается из тела 51 крепления коромысла, поскольку соединяемое/разъединяемое тело 53 стойки прижато к перегородке 45 моющей водой, если перегородка 45 сформирована из упругого тела, протечка моющей воды, движущейся из проточного канала 31 стойки к соединяемому/разъединяемому телу 53 стойки через пространство между сквозным отверстием 451 перегородки и внутренней трубкой 535 может быть предотвращена только с помощью внешней трубки 537.

Однако если перегородка сформирована из жесткого тела, предотвратить утечку моющей воды, движущейся от проточного канала 31 стойки к соединяемому/разъединяемому телу 53 стойки через пространство между сквозным отверстием 451 перегородки и внутренней трубкой 535 только при помощи внешней трубки 537 может быть затруднительно.

Соответственно, если перегородка 45 сформирована из жесткого тела, предпочтительно, чтобы на нижней стороне сквозного отверстия 451 перегородки была дополнительно выполнена трубка 453 предотвращающая утечку.

Трубка 453 предотвращающая утечку обеспечена вытянутой вниз вдоль внешней периферии сквозного отверстия 451 перегородки так, чтобы вставляться в пространство между внутренней трубкой 535 и внешней трубкой 537. В соответствии с этим можно свести к минимуму утечку моющей воды, которая перемещается к соединяемому/разъединяемому телу 53 стойки от проточного канала 31 стойки через пространство между внешней трубкой 537 и перегородкой 45.

Опора 7 разбрызгивающего коромысла является средством, не только для поддержки разбрызгивающего коромысла 6, но также для обеспечения возможности стойке-соединителю 5 проходить через разбрызгивающее коромысло для ее неподвижного закрепления на ней.

Как показано на фиг.4, опора 7 разбрызгивающего коромысла имеет тело 71, 72 и 73 опоры, один конец которого неподвижно прикреплен к крышке 15 резервуара, а другой конец соединен с разбрызгивающим коромыслом 6. Тело 71, 72 и 73 опоры имеет камеру С, размещенную в нем для подачи в нее моющей воды.

Камера С имеет отверстие 7313 снабжения коромысла для подачи моющей воды к разбрызгивающему коромыслу 6 и отверстие 7311 снабжения стойки для подачи моющей воды к стойке-соединителю 5.

Как показано на фиг.1, хотя моющая вода может подаваться к камере C из резервуара 13 насосом Р, моющая вода может подаваться к камере С непосредственно от источника подачи воды (не показан), расположенного снаружи посудомоечной машины.

Для удобства описания посудомоечная машина по настоящему изобретению будет описана со ссылкой на структуру, в которой моющая вода подается к камере С из резервуара 13 насосом Р.

Как показано на фиг.8, тело опоры может включать в себя цилиндрическое основное тело 73, имеющее открытую верхнюю сторону и нижнюю сторону, тело 71 присоединения коромысла, соединенное с верхней стороной основного тела 73 для поддержки с возможностью вращения разбрызгивающего коромысла 6, и тело 75 крепления крышки, обеспеченное на нижней стороне основного тела 73 для неподвижного крепления основного тела 73 к крышке 15 резервуара.

Основное тело 73 снабжено перегородкой 731 тела для разделения его внутреннего пространства, и камера С может быть задана как пространство, образованное перегородкой 731 тела и телом 75 крепления крышки.

В перегородке 731 тела имеется отверстие 7311 снабжения стойки и отверстие 7313 снабжения коромысла на наружной стороне отверстия 7311 снабжения стойки, при этом отверстие 7311 снабжения стойки сообщается со сквозным отверстием 513 кожуха в теле 51 крепления коромысла, и отверстие 7313 снабжения коромысла сообщается с проточным каналом 636 ввода в разбрызгивающем коромысле 6.

В то же время, на нижней стороне перегородки 731 тела обеспечена направляющая 7315 блока переключения каналов и первая зубчатая передача 7317.

Направляющая 7315 блока переключения является средством, которое должно быть вставлено в сквозное отверстие 811 направляющей в блоке 8 переключения проточных каналов, который будет описан ниже, для направления блока 8 переключения проточных каналов для выполнения линейного возвратно-поступательного движения в камере С.

Первая зубчатая передача 7317 является средством, которое должно быть зацеплено с верхней зубчатой передачей 853, обеспеченной участку 85 вращения тела блока 8 переключения проточных каналов для вращения блока 8 переключения проточных каналов в одном из направления по часовой стрелке и направления против часовой стрелки, как будет подробно описано ниже.

В то же время, на верхней стороне перегородки 731 тела обеспечена трубка 737 присоединения тела крепления коромысла, которая должна быть соединена со сквозным отверстием 513 кожуха тела 51 крепления коромысла. Предпочтительно, трубка 737 присоединения тела крепления коромысла обеспечена с возможностью окружать отверстие 7311 снабжения стойки, чтобы позволить выпуск моющей воды из камеры С через отверстие 7311 снабжения стойки только к сквозному отверстию 513 кожуха.

Основное тело 73 может иметь наружную периферийную поверхность, обеспеченную с первым крепежным фланцем 733, имеющим тело 71 присоединения коромысла, неподвижно прикрепленное к нему, и вторым крепежным фланцем 735, имеющим тело 75 крепления крышки, неподвижно прикрепленное к нему.

Одна сторона тела 75 крепления крышки неподвижно прикреплена ко второму крепежному фланцу 735, а другая сторона обеспечена как крепежная пластина 751 тела, неподвижно прикрепленная к крышке 15 резервуара.

Крепежная пластина 751 тела имеет сквозное отверстие 7511 пластины в сообщении с отверстием 151 подачи в крышке 15 резервуара для введения моющей воды из резервуара 13 в камеру С через сквозное отверстие 7511 пластины.

То есть, один конец насоса Р соединен с резервуаром 13, а другой конец соединен с отверстием 151 подачи в крышке резервуара для введения моющей жидкости из резервуара 13 во внутреннее пространство камеры С через отверстие 151 подачи и сквозное отверстие 7511 пластины посредством насоса P.

Тело 75 крепления крышки имеет вторую зубчатую передачу 7513, обеспеченную на нем дополнительно для ее выдвижения к перегородке 731 тела. Вторая зубчатая передача 7513 является средством, которое должно быть зацеплено с нижней зубчатой передачей 855, обеспеченной участку 85 вращения тела блока 8 переключения проточных каналов для вращения блока 8 переключения проточных каналов.

В то же время, предпочтительно, вторая зубчатая передача 7513 обеспечена вдоль внешней периферийной поверхности сквозного отверстия 7511 пластины.

Тело 71 присоединения коромысла, средство, неподвижно прикрепленное к основному телу 73 для поддержки с возможностью вращения разбрызгивающего коромысла 6, может включать в себя соединительную пластину 711 тела, неподвижно прикрепленную к первому крепежному фланцу 733, сквозное отверстие 713 соединительной трубки, обеспеченное с возможностью проходить через соединительную пластину тела так, чтобы в нем размещалась соединительная трубка 635 опоры разбрызгивающего коромысла, и поддерживающий соединительную трубку выступ 715, вытягивающийся от сквозного отверстия 713 соединительной трубки к перегородке 731 тела для поддержки соединительной трубки 635 опоры разбрызгивающего коромысла.

Как показано на фиг.9, разбрызгивающее коромысло 6 может быть обеспечено верхней рамой 61 и нижней рамой 63, которые совместно образуют проточный канал 65 коромысла.

Верхняя рама 61 и нижняя рама 62, соответственно, имеют сквозное отверстие 611 верхней рамы и сквозное отверстие 631 нижней рамы, причем через обе (рамы) проходит тело 51 крепления коромысла.

Верхняя рама 61 имеет множество верхних отверстий 613 разбрызгивания, обеспеченных в ней для разбрызгивания моющей воды к объектам для мытья, расположенным в нижней подставке 23.

Предпочтительно, некоторые из множества верхних отверстий 613 разбрызгивания обеспечены с возможностью проходить через верхнюю раму 61 для разбрызгивания моющей воды в вертикальном направлении к проточному каналу 65 коромысла, а остальные обеспечены с возможностью разбрызгивать моющую воду с наклоном на предопределенный угол от плоскости вращения разбрызгивающего коромысла 6.

Это позволяет разбрызгивающему коромыслу 6 вращаться, благодаря силе отталкивания моющей воды, разбрызгиваемой через верхние отверстия 613 разбрызгивания.

В то же время нижняя рама 63 может включать в себя множество нижних отверстий 637 разбрызгивания для дополнительного разбрызгивания моющей воды в направлении крышки 15 резервуара.

Поскольку разбрызгивающее коромысло 6 может вращаться, если моющая вода разбрызгивается, если вода разбрызгивается в направлении крышки 15 резервуара можно предотвратить блокировку отверстия 163 сбора посторонним материалом.

Как показано на фиг.10, нижняя рама 63 имеет соединительную трубку 635 опоры, обеспеченную ей вставленной в сквозное отверстие 713 соединительной трубки тела 71 присоединения коромысла, при этом соединительная трубка 635 опоры имеет вмещающую кожух трубку 638 на внутренней стороне соединительной трубки 635 опоры, протягивающейся от сквозного отверстия 631 нижней рамки.

Предпочтительно, соединительная трубка 635 опоры и вмещающая кожух трубка 638 обеспечены с одним и тем же центром с разными диаметрами, для формирования проточного канала 636 ввода в сообщении с отверстием 633 ввода, сформированным на внешней стороне сквозного отверстия 631 нижней рамы. Следовательно, моющая вода, выпускаемая из камеры С через отверстие 7313 снабжения коромысла, может быть подана к проточному канал 65 коромысла через проточный канал 636 ввода и отверстие 633 ввода.

В то же время, в камере С дополнительно обеспечен блок 8 переключения проточных каналов для открывания либо отверстия 7311 снабжения стойки, либо отверстия 7313 снабжения коромысла.

На фиг.11А показана верхняя сторона блока 8 переключения проточных каналов, а на фиг.11В показана нижняя сторона блока 8 переключения проточных каналов.

Как показано на фиг.11А и 11В, блок 8 переключения проточных каналов вкл
