Предпосылки изобретения

Область техники, к которой относится изобретение

Настоящее изобретение относится к стиральной машине и, более конкретно, к стиральной машине, обеспечивающей генерацию пара для использования пара, и способу управления ею.

Описание известного уровня техники

Стиральная машина может включать в себя моечный аппарат и сушильный аппарат. В данном документе стиральная машина означает устройство для удаления загрязняющих веществ с белья с использованием воды для стирки и моющего средства. То есть стиральная машина может удалять загрязняющие вещества с белья за счет использования химического действия моющего средства, растворенного в воде для стирки, и механического действия воды для стирки или механического действия за счет приведения в движение внутреннего бака (барабана).

Сушильная машина означает устройство для сушки белья. То есть сушильная машина сушит белье за счет подачи горячего сухого воздуха на белье.

Другая стиральная машина может включать в себя комбинированные стиральную машину и сушильную машину, обеспечивающие не только осуществление сушки, но также осуществление стирки. Подобно вышеописанной стиральной машине комбинированные стиральная машина и сушильная машина могут осуществлять стирку с использованием воды для стирки и моющего средства. В этой связи комбинированные стиральная машина и сушильная машина могут называться стиральной машиной.

Одним типом стиральной машины является стиральная машина с горизонтальной осью, в которой барабан, вмещающий белье, приводится в движение относительно горизонтальной оси для осуществления стирки. В такой стиральной машине с горизонтальной осью механическая энергия приложена к белью за счет приведения в движение барабана для удаления загрязняющих веществ с белья.

Средой для стирки стиральной машины с горизонтальной осью может быть среда, в которой белье частично погружено в воду. Соответственно, большая часть механических действий для стирки белья в стиральной машине с горизонтальной осью может включать в себя силу трения между предметами белья, трение между бельем и барабаном, ударную силу, приложенную к белью, и т.д. Конечно, в этом случае стирка может осуществляться за счет химического действия моющего средства.

Другим типом стиральной машины является стиральная машина с вертикальной осью, в которой внутренний бак, вмещающий белье, вращается относительно вертикальной оси или вращается пульсатор, установленный во внутреннем баке, для осуществления стирки. В такой стиральной машине с вертикальной осью механическая энергия приложена к белью за счет приведения в движение внутреннего бака или пульсатора для удаления загрязняющих веществ с белья, как в вышеописанной стиральной машине с горизонтальной осью.

Средой для стирки стиральной машины с вертикальной осью может быть среда, в которой белье частично погружено в воду. Соответственно, большая часть механических действий для стирки белья в стиральной машине с вертикальной осью может включать в себя трение между бельем и потоком воды, ударную силу, приложенную к белью, и т.д. Конечно, в этом случае стирка также может осуществляться за счет химического действия моющего средства.

Таким образом, стиральная машина с вертикальной осью и стиральная машина с горизонтальной осью имеют большое различие с точки зрения количества воды для стирки, используемой при стирке, и механизма стирки.

Несмотря на такое различие как стиральная машина с горизонтальной осью, так и стиральная машина с вертикальной осью могут включать в себя нагреватель для стирки для нагревания воды для стирки. Нагрев воды для стирки может осуществляться для ускоренной активации моющего средства для получения улучшенных результатов стирки и улучшенных результатов стерилизации при высокой температуре. Следовательно, обычно, температура воды для стирки может быть увеличена до заданной температуры за счет приведения в действие нагревателя для стирки. То есть, обычно, результаты стирки могут быть улучшены за счет увеличения температуры воды для стирки.

В последнее время стиральная машина, в которой пар подается для создания высокотемпературной среды для стирки при уменьшении потребления энергии, получила широкое применение. В такой стиральной машине пар генерируется и подается в барабан для создания горячей и влажной среды для стирки для обеспечения улучшенных результатов стирки. Эта стиральная машина может обеспечивать улучшенные результаты стирки за счет использования режима стирки паром с использованием пара в дополнение к стирке водой.

Однако в такой стиральной машине существуют повышенные затраты и сложность управления, поскольку должен использоваться отдельный парогенератор. Подробно, парогенератор включает в себя паровой нагреватель для генерации пара отдельно от обычного нагревателя для стирки. По этой причине было предложено использование стиральной машины, которая использует нагреватель для стирки при исключении отдельного парогенератора.

Пар может генерироваться за счет нагрева воды до точки кипения воды или выше. В этой связи, стиральной машиной, оснащенной отдельным парогенератором, может быть стиральная машина, в которой вода нагревается до ее точки кипения или выше для генерации пара и сгенерированный пар используется для стирки. Пар также может генерироваться за счет нагрева воды до температуры ниже точки кипения воды. В этой связи, стиральной машиной, которая использует нагреватель для стирки при исключении отдельного парогенератора, может быть стиральная машина, в которой вода нагревается до температуры ниже ее точки кипения для генерации пара, и сгенерированный пар используется для стирки.

В стиральной машине, которая генерирует пар с использованием нагревателя для стирки, пар генерируется в баке. То есть пар может генерироваться в относительно большом пространстве. Следовательно, обычно, пар может генерироваться за счет нагрева воды до температуры ниже точки кипения воды нагревателем для стирки.

В стиральной машине, которая генерирует пар с использованием нагревателя для стирки, пар в основном используется во время стирки водой вследствие конструктивного ограничения.

Пар может использоваться для получения улучшенных результатов стирки при стирке водой. Пар может также использоваться для освежения белья. В частности, в стиральной машине, такой как сушильная машина, может быть обеспечен режим освежения.

В сушильной машине пар в основном может использоваться для освежения белья, например для удаления морщин или запаха, а не для улучшения результатов стирки.

Ниже будет описана известная обычная стиральная машина со ссылкой на фиг.1 и 2.

Стиральная машина может включать в себя корпус 10 для образования внешнего вида стиральной машины и бак 20, установленный в корпусе 10. Бак 20 может быть выполнен с возможностью вмещения воды для стирки.

Бак 20 может быть оснащен нагревателем 60 для стирки для нагрева воды для стирки. Под действием силы тяжести уровень воды для стирки, поданной в бак 20, может постепенно увеличиваться от нижней поверхности бака 20. Соответственно, нагреватель 60 для стирки может быть расположен на самом нижнем участке бака 20.

Барабан 30 расположен в баке 20. Барабан 30 установлен с возможностью вращения в баке 20. Белье размещают в барабане 30. Барабан 30 может приводиться в движение приводным узлом 71-72. За счет приведения в движение барабана 30 может осуществляться стирка.

Приводной узел может включать в себя электродвигатель 71. Приведение в действие электродвигателя 71 может непосредственно преобразовываться в приведение в движение барабана 30. Такая конструкция обычно называется конструкцией электродвигателя с непосредственным соединением. Конечно, вращение электродвигателя 71 может преобразовываться в приведение в движение барабана 30 через шкив 72, как показано на чертежах.

Вследствие приведения в движение барабана 30 и т.д. вибрация может передаваться баку 20. С этой целью бак 20 может поддерживаться относительно корпуса 10 с помощью демпферов 21.

Дверь 40 может быть установлена спереди барабана 30. Прокладка 50 может быть установлена позади двери 40. Прокладка 50 может быть соединена с корпусом 10 и баком 20. Соответственно, передняя сторона бака 20 может упруго поддерживаться относительно корпуса 10 за счет прокладки 50.

Для осуществления стирки сначала должна быть подана вода для стирки. Для этой цели обеспечено устройство 80 для подачи воды для подачи воды для стирки из внешнего источника подачи воды в стиральную машину.

Устройство 80 подачи воды может включать в себя водоподающий клапан 81, который селективно открывается и закрывается, и канал 82 для воды для стирки. Канал 82 для воды для стирки может быть соединен с контейнером 83 для моющего средства для вмещения моющего средства. Контейнер 83 для моющего средства может быть соединен с каналом 84 подачи. Вода для стирки и моющее средство, подаваемые через канал 84 подачи, могут преимущественно подаваться во внутреннюю часть барабана 30.

Как показано на фиг.2, множество сквозных отверстий 31 образовано на барабане 30. Внутренняя часть барабана 30 может сообщаться с внутренней частью бака 20 через сквозные отверстия 31.

Выемка 22 для установки нагревателя может быть образована на нижнем участке бака 20. Выемка 22 для установки нагревателя может быть образована на самом нижнем участке бака 20. Поскольку нагреватель 60 для стирки установлен в выемке 22 для установки нагревателя, он может оставаться погруженным в воде даже при самом нижнем уровне воды для стирки.

Выемка 22 для установки нагревателя может быть соединена со сливным каналом 23. Соответственно, вода для стирки в баке 20 может сливаться на наружную сторону стиральной машины через выемку 22 для установки нагревателя и сливной канал 23.

Как упомянуто выше, обычно, генерация пара с использованием нагревателя 60 для стирки требует стирку водой в качестве его предварительного условия. Это может быть понятно из особенностей конструкции стиральной машины, изображенной на фиг.1 и 2.

Подробно, вода для стирки и моющее средство подаются во внутреннюю часть барабана 30. То есть при осуществлении подачи воды поданная вода для стирки и моющее средство смачивают белье, размещенное в барабане 30. Вода для стирки и моющее средство частично скапливаются в баке 20, начиная от нижней части бака 20.

По мере того как подача воды продолжается, уровень воды для стирки постепенно увеличивается. Подача воды продолжается до тех пор, пока уровень воды для стирки не достигнет заданного уровня воды.

В частности, заданный уровень воды в стиральной машине с горизонтальной осью является относительно более низким, чем уровень воды в стиральной машине с вертикальной осью. Другими словами, в стиральной машине с горизонтальной осью стирка осуществляется в среде, в которой белье частично погружено в воде. Следовательно, конструкция, в которой вода для стирки и моющее средство непосредственно подаются на белье, может быть обычной.

Для генерации пара с использованием нагревателя для стирки, соответственно, может существовать проблема в том, что вода должна всегда подаваться через внутреннюю часть барабана. То есть может существовать проблема в том, что подача воды для стирки неизбежно включает в себя смачивание, по меньшей мере, части белья, размещенного в барабане.

По этой причине существует трудность в различном использовании пара, поскольку использование пара требует стирки водой в качестве его предварительного условия. Подробно, существует много проблем в использовании пара только для освежения. Причина состоит в том, что белье, подлежащее освежению, имеет очень высокое содержание влаги вследствие вышеупомянутой проблемы в конструкции и, по существу, должна быть необходима отдельная операция сушки.

При этом, уровень освежения в известной стиральной машине предполагает уровень простой подачи влаги на белье с использованием пара. То есть освежение в известной стиральной машине включает в себя только переворачивание в барабане для равномерной подачи пара на все белье. Следовательно, необходимо обеспечить схему, обеспечивающую получение оптимальных отношений между генерацией пара и устройством подачи, температурой пара и приведением в движение барабана для обеспечения осуществления более эффективного освежения.

Кроме того, необходимо создать стиральную машину, обеспечивающую осуществление освежения при уменьшении последующей операции сушки насколько возможно. То есть необходимо создать стиральную машину, обеспечивающую осуществление режима освежение, позволяющего носить одежду непосредственно после его освежения без необходимости сушки в сушильной машине или естественной сушки.

Краткое описание настоящего изобретения

Соответственно, настоящее изобретение относится к стиральной машине и способу управления ею, которые, по существу, устраняют одну или более проблем вследствие ограничений и недостатков известного уровня техники.

Целью настоящего изобретения является создание стиральной машины, обеспечивающей значительное улучшение результатов удаления морщин и результатов удаления запаха, и способа управлению ею.

Другой целью настоящего изобретения является создание стиральной машины, обеспечивающей повышенную безопасность и повышенную надежность, и способа управлению ею.

Другой целью настоящего изобретения является создание стиральной машины, обеспечивающей осуществление режима освежения, позволяющего носить одежду непосредственно после ее освежения без необходимости отдельного режима сушки, и способа управлению ею.

Другой целью настоящего изобретения является создание стиральной машины, обеспечивающей осуществление эффективной генерации и подачи пара с использованием нагревателя для стирки, и способа управлению ею.

Другой целью настоящего изобретения является создание стиральной машины, обеспечивающей осуществление освежения с использованием пара при получении улучшенных результатов стирки с использованием пара, и способа управлению ею.

Другой целью настоящего изобретения является создание стиральной машины, обеспечивающей более эффективное осуществление принудительного охлаждения за счет подачи воды для стирки, и способа управлению ею.

Другой целью настоящего изобретения является создание стиральной машины, обеспечивающей подачу воды для стирки при оптимальном положении в соответствии с выбранным режимом посредством управления изменением положения подачи воды для стирки в соответствии с выбранным режимом, и способа управлению ею.

Другой целью настоящего изобретения является создание стиральной машины, обеспечивающей осуществление операции нагрева воды для стирки отдельно от операции обработки паром с использованием нагревателя для стирки, и способа управлению ею.

Дополнительные преимущества, цели и признаки настоящего изобретения будут изложены частично в нижеследующем описании и частично станут понятны специалистам в данной области техники после изучения нижеследующего или могут быть изучены на практике настоящего изобретения. Цели и другие преимущества настоящего изобретения могут быть осуществлены и достигнуты с помощью конструкции, конкретно указанной в письменном описании и его формуле изобретения, а также на прилагаемых чертежах.

Для достижения этих целей и других преимуществ и в соответствии с целью настоящего изобретения, как воплощено и широко описано в данном документе, способ управления стиральной машиной для осуществления режима освежения для удаления или уменьшения морщин, образованных на белье, за счет подачи пара на белье включает в себя операцию подачи воды для генерации пара из подающейся воды для стирки из внешнего источника подачи воды во внутреннюю часть бака до уровня воды для генерации пара при предотвращении прохождения воды для стирки через барабан, операцию обработки паром для нагрева воды для стирки посредством приведения в действие нагревателя для стирки, расположенного в баке, таким образом, генерируя пар из воды для стирки при уровне воды для генерации пара, и операцию освежения для освежения белья.

Для достижения этих целей и других преимуществ и в соответствии с целью настоящего изобретения, как воплощено и широко описано в данном документе, способ управления стиральной машиной для осуществления режима освежения для удаления или уменьшения морщин, образованных на белье, за счет подачи пара на белье включает в себя операцию выбора режима для выбора одного из множества режимов стирки, операцию подачи воды для генерации пара для подачи воды для стирки из внешнего источника подачи воды во внутреннюю часть бака до уровня воды для генерации пара при предотвращении прохождения воды для стирки через барабан при выборе режима освежения в операции выбора режима, операцию обработки паром для нагрева воды для стирки посредством приведения в действие нагревателя для стирки, расположенного в баке, таким образом, генерируя пар из воды для стирки при уровне воды для генерации пара, и операцию освежения для освежения белья.

Нагреватель для стирки предпочтительно расположен в нижней части бака, т.е. на его наружной стороне или внутренней стороне. Способ может дополнительно включать в себя операцию выбора режима для выбора одного из множества режимов стирки, в котором осуществляется операция подачи воды для генерации пара при выборе режима освежения в операции выбора режима. Кроме того, операция освежения может включать в себя попеременное осуществление после осуществления операции обработки паром операции приведения в движение для перевертывания для перевертывания белья в барабане в соответствии с вращением барабана и операции приведения в движение для быстрого вращения для вращения белья в барабане в плотном контакте с внутренней поверхностью барабана вместе с барабаном в соответствии с высокоскоростным вращением барабана. Предпочтительно, операция приведения в движение для перевертывания и операция приведения в движение для быстрого вращения осуществляются многократно.

Приведение в движение для перевертывания может быть определено как приведение в движение барабана, заставляющего белье в барабане падать в соответствии с вращением барабана. Приведение в движение для быстрого вращения может быть определено как приведение в движение барабана, заставляющего белье в барабане вращаться вместе с барабаном в плотном контакте с внутренней поверхностью барабана в соответствии с высокоскоростным вращением барабана. При этом скорость вращения барабана во время приведения в движение для быстрого вращения должна быть выше скорости вращения барабана во время приведения в движение для перевертывания.

Уровнем воды для генерации пара может быть заданный уровень воды, который ниже нижней части барабана. Уровнем воды для генерации пара может быть уровень воды, при котором нагреватель для стирки полностью погружен в воде для стирки.

Множество режимов стирки может включать в себя режим стирки водой для осуществления стирки водой посредством подачи воды для стирки до уровня воды для основной стирки. Режим стирки водой может включать в себя режим, выполняемый с нагревом, в котором операция нагрева осуществляется после подачи воды для стирки до уровня воды для основной стирки, и режим, исключающий нагрев, в котором исключена операция нагрева.

Уровень воды для основной стирки может быть всегда выше уровня воды для генерации пара независимо от количества белья и выбора режима стирки водой.

Подача воды для стирки до уровня воды для основной стирки может осуществляться таким образом, что вода для стирки подается из внешнего источника подачи воды во внутреннюю часть барабана через контейнер для моющего средства, таким образом, предпочтительно смачивая белье. То есть вода для стирки и моющее средство могут подаваться на белье, размещенное в барабане, за счет подачи воды для стирки.

Подача воды для стирки до уровня воды для генерации пара может осуществляться через канал, образованный между баком и барабаном, или заднее отверстие для подачи воды, образованное на заднем верхнем участке бака. Канал может быть образован вдоль внутренней задней поверхности бака. То есть подаваемая вода для стирки может быть предотвращена от вхождения в контакт с бельем, размещенным в барабане. Предпочтительно, свежая вода используется для операции подачи воды для генерации пара, так что пар генерируется с использованием свежей воды, т.е., без моющего средства, во время операции обработки паром.

Приведение в действие нагревателя для стирки в операции обработки паром может осуществляться непрерывно в течение регулируемого времени. Допустимое максимальное значение регулируемого времени может быть определено с учетом мощности нагревателя для стирки и количества воды для стирки при уровне воды для генерации пара.

Операция обработки паром может включать в себя операцию регулировки температуры для непрерывного приведения в действие нагревателя для стирки до тех пор, пока температура нагрева нагревателя для стирки не достигнет заданной температуры. Кроме того, операция обработки паром может включать в себя операцию регулировки времени для непрерывного приведения в действие нагревателя для стирки в течение заданного времени после завершения операции регулировки температуры. Заданное время операции регулировки времени может быть допустимым максимальным значением. То есть заданным временем может быть допустимое максимальное время.

Соответственно, так как время, требуемое для операции регулировки температуры, увеличивается, время, требуемое для регулировки времени может быть уменьшено, поскольку допустимое максимальное значение операции обработки паром заранее задано.

Заданная температура в операции регулировки температуры может составлять приблизительно 93-97°C. Подробно, заданная температура может составлять приблизительно 95°C.

Операция освежения может осуществляться в течение заданного времени.

В операции освежения цикл приведения в движение барабана, включающий в себя операцию приведения в движение для перевертывания и операцию приведения в движение для быстрого вращения, может повторяться много раз, причем операция приведения в движение для перевертывания и операция приведения в движение для быстрого вращения осуществляются поочередно. Время, требуемое для операции приведения в движение для перевертывания, может быть в 10 раз или более длиннее времени, необходимого для операции приведения в движение для быстрого вращения.

Операция слива может осуществляться после завершения операции освежения для завершения режима освежения. При этом, операция повторной подачи воды может селективно осуществляться между операцией освежения и операцией слива. То есть операция повторной подачи воды может осуществляться в соответствии с температурой воды для стирки и/или внутренней части барабана при завершении операции освежения.

Уровень воды для повторной подачи воды может быть выше уровня воды для генерации пара. Однако уровень воды для повторной подачи воды может быть уровнем воды, при котором вода для стирки не входит в контакт с бельем. Соответственно, уровень воды для повторной подачи воды может быть заранее задан ниже, чем нижняя часть барабана.

Операцией повторной подачи воды может быть операция принудительного охлаждения внутренней части стиральной машины, в частности внутренней части бака, посредством подачи воды, предпочтительно холодной или свежей воды. Соответственно, операция приведения в движение для перевертывания может осуществляться после завершения подачи воды до уровня воды для повторной подачи воды для ускорения охлаждения. Предпочтительно, операция повторной подачи воды осуществляется с использованием канала подачи воды для подачи воды для генерации пара, например, канала, образованного между баком и барабаном, или заднего отверстия для подачи воды, образованного на заднем верхнем участке бака. С помощью этих средств предотвращено то, что белье в барабане станет влажным.

В другом аспекте настоящего изобретения описана стиральная машина, включающая в себя бак, барабан, установленный с возможностью вращения в баке, для вмещения белья, нагреватель для стирки, расположенный в баке, для нагрева воды для стирки, и контроллер, выполненный с возможностью осуществления способа в соответствии с одним из вышеописанных примеров. Нагреватель для стирки предпочтительно расположен в нижней части бака, т.е., на его наружной или внутренней стороне. Кроме того, стиральная машина может включать в себя переключатель режимов для выбора одного из множества режимов стирки, включающих в себя режим освежения. Предпочтительно, стиральная машина включает в себя первый канал для воды для стирки для подачи воды для стирки из внешнего источника подачи воды в барабан через контейнер для моющего средства и второй канал для воды для стирки для подачи воды для стирки из внешнего источника подачи воды во внутреннюю часть бака при предотвращении прохождения воды для стирки через барабан, причем контроллер выполнен с возможностью селективного открытия первого канала для воды для стирки или второго канала для воды для стирки в соответствии с режимом, выбранным с помощью переключателя режимов.

Стиральная машина может дополнительно включать в себя первый водоподающий клапан для открытия или закрытия первого канала для воды для стирки и второй водоподающий клапан для открытия или закрытия второго канала для воды для стирки. Первый водоподающий клапан и второй водоподающий клапан могут быть отдельными друг от друга. Другими словами, первый и второй каналы для воды для стирки соответственно могут подавать воду для стирки в разные положения. Конечно, первый и второй каналы для воды для стирки могут подавать воду для стирки из одного и того же внешнего источника подачи воды.

Вторым каналом для воды для стирки может быть канал, образованный между баком и барабаном, для подачи воды для стирки в бак. То есть вода для стирки может подаваться в бак через зазор между баком и барабаном. Подробно, вода для стирки может подаваться с наружной стороны барабана на нижний участок бака вдоль внутренней поверхности бака.

Стиральная машина может дополнительно включать в себя заднее отверстие для подачи воды, образованное на заднем верхнем участке бака и соединенное со вторым каналом для воды для стирки. Второй канал для воды для стирки может включать в себя заднее отверстие для подачи воды. Соответственно, можно осуществлять эффективное охлаждение во время падения воды для стирки в баке.

Более подробно, заднее отверстие для подачи воды может быть образовано для обеспечения подачи воды для стирки с наружной стороны барабана на нижний участок бака вдоль внутренней поверхности бака. Соответственно, увеличенная площадь теплообмена обеспечена для осуществления более эффективного охлаждения.

Множество режимов стирки может включать в себя режим стирки, в котором осуществляется операция обработки паром, в качестве парового режима, и режим стирки, в котором осуществление операции обработки паром исключено, в качестве режима, исключающего пар.

Контроллер может осуществлять операцию управления для подачи воды для стирки во внутреннюю часть бака через первый водоподающий клапан при выборе режима, исключающего пар.

Контроллер может осуществлять операцию управления для подачи воды для стирки во внутреннюю часть бака через второй водоподающий клапан при выборе парового режима.

Режим, исключающий пар, может включать в себя операцию основной стирки для осуществления стирки водой для стирки.

Паровой режим может включать в себя режим стирки паром, включающий в себя операцию обработки паром и операцию основной стирки для осуществления стирки водой для стирки, и режим освежения, включающий в себя операцию обработки паром при исключении операции основной стирки для освежения белья паром.

Контроллер может осуществлять операцию управления для подачи воды для стирки во внутреннюю часть бака через второй водоподающий клапан при выборе режима освежения.

Контроллер может осуществлять операцию управления для подачи воды для стирки во внутреннюю часть барабана через первый водоподающий клапан для осуществления операции обработки паром режима стирки паром. Контроллер может осуществлять операцию управления для подачи воды для стирки во внутреннюю часть бака через второй водоподающий клапан для осуществления операции обработки паром режима освежения. То есть может менять канал для подачи воды для стирки в соответствии с выбранным режимом.

Операцией обработки паром может быть операция подачи пара во внутреннюю часть барабана посредством приведения в действие нагревателя для стирки при заданном уровне воды для генерации пара, который ниже нижней части барабана. То есть операцией обработки паром может быть операция приведения в действие нагревателя для стирки при предотвращении вхождения в контакт белья в барабане с водой для стирки при условии, что белье не контактирует с водой для стирки.

Заданным уровнем воды для генерации пара может быть уровень воды, при котором нагреватель для стирки полностью погружен в воду для стирки.

Приведение в действие нагревателя для стирки в операции обработки паром может осуществляться непрерывно в течение регулируемого времени, и допустимое максимальное значение регулируемого времени может быть заранее задано с учетом мощности нагревателя для стирки и количества воды для стирки при уровне воды для генерации пара.

Операция обработки паром может включать в себя операцию регулировки температуры для непрерывного приведения в действие нагревателя для стирки до тех пор, пока температура нагрева нагревателя для стирки не достигнет заданной температуры, операцию регулировки времени для непрерывного приведения в действие нагревателя для стирки в течение заданного времени после завершения операции регулировки температуры.

Заданная температура в операции регулировки температуры может составлять 93-97°C. Подробно, заданная температура может составлять 95°C.

Режим освежения может включать в себя операцию обработки паром, которая осуществляется для подачи пара во внутреннюю часть барабана посредством нагрева воды для стирки после завершения подачи воды для стирки, и операцию освежения для освежения белья посредством приведения в движение барабана после завершения операции обработки паром. Контроллер может управлять операцией обработки паром и операцией освежения, которые последовательно осуществляются при выборе режима освежения.

Контроллер может управлять операцией освежения, которая осуществляется в течение заданного времени.

Контроллер может управлять операцией освежения для альтернативного осуществления операции приведения в движение для переворачивания барабана и операции приведения в движение для быстрого вращения барабана.

Контроллер может управлять операцией освежения для многократного повтора цикла приведения в движение барабана, включающего в себя операцию приведения в движение для переворачивания и операцию приведения в движение для быстрого вращения.

Время, требуемое для операции приведения в движение для переворачивания, может быть в 10 раз или более длиннее времени, требуемого для операции приведения в движение для быстрого вращения.

Контроллер может осуществлять операцию управления для подачи воды для стирки во внутреннюю часть бака до заданного уровня воды для повторной подачи воды через второй водоподающий клапан после завершения операции освежения.

Уровень воды для повторной подачи воды может быть выше уровня воды для генерации пара, но ниже нижней части барабана.

Контроллер может управлять барабаном для осуществления операции приведения в движение для переворачивания в операции обработки паром.

Следует понимать, что как вышеизложенное общее описание, так и нижеследующее подробное описание настоящего изобретения являются иллюстративными и пояснительными и предназначены для обеспечения дополнительного объяснения настоящего изобретения, как заявлено.

Краткое описание чертежей

Сопроводительные чертежи, которые включены для обеспечения дополнительного понимания настоящего изобретения и составляют часть настоящей заявки, иллюстрируют вариант (варианты) осуществления настоящего изобретения и вместе с описанием служат для объяснения принципа настоящего изобретения. На чертежах

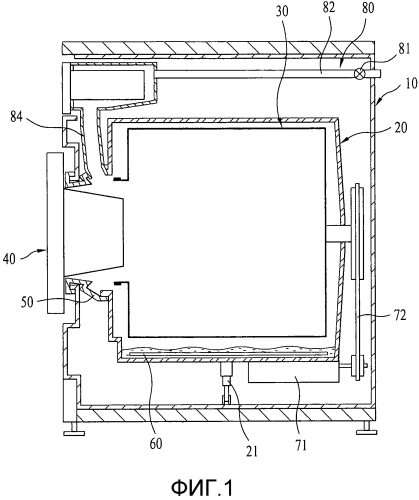

фиг.1 - вид в разрезе сбоку, схематично изображающий обычную стиральную машину;

фиг.2 - вид в разрезе спереди, схематично изображающий стиральную машину на фиг.1;

фиг.3 - вид в разрезе сбоку, схематично изображающий стиральную машину в соответствии с примером осуществления настоящего изобретения;

фиг.4 - вид в разрезе спереди, схематично изображающий стиральную машину на фиг.3;

фиг.5 - блок-схема, схематично изображающая конфигурацию стиральной машины в соответствии с примером осуществления настоящего изобретения;

фиг.6 - вид спереди, изображающий пример панели управления, включенной в стиральной машине в соответствии с примером осуществления настоящего изобретения;

фиг.7 иллюстрирует блок-схему операции управления в стиральной машине в соответствии с примером осуществления настоящего изобретения и график, показывающий изменение температуры во время операции управления;

фиг.8 - график, показывающий изменение температуры в операции обработки паром, проиллюстрированной на фиг.7; и

фиг.9 - график, показывающий изменение температуры в операции охлаждения, селективно осуществляемой после завершения операции освежения, проиллюстрированной на фиг.7.

Подробное описание настоящего изобретения

Подробно будет сделана ссылка на предпочтительные варианты осуществления настоящего изобретения, примеры которых проиллюстрированы на сопроводительных чертежах.

Прежде всего, будет подробно описан пример стиральной машины, используемой в варианте осуществления настоящего изобретения, со ссылкой на фиг.3 и 4. Стиральной машиной, изображенной на фиг.3 и 4, может быть стиральная машина с горизонтальной осью. Конечно, стиральная машина в соответствии с данным вариантом осуществления настоящего изобретения и способ управлению ею не ограничиваются стиральной машиной с горизонтальной осью.

Как показано на фиг.3 и 4, основные элементы стиральной машины в соответствии с проиллюстрированным вариантом осуществления могут быть подобны основным элементам известной обычной стиральной машины. В основном, элементы, такие как корпус 100, бак 200, барабан 300, дверь 400, прокладка 500, нагреватель 600 для стирки и приводной узел 710-720, могут быть подобны элементам известной обычной стиральной машины.

Висячие конструкции, такие как демпферы 210 в стиральной машине в соответствии с проиллюстрированным вариантом осуществления, могут быть подобны висячим конструкциям известной обычной стиральной машины.

Однако стиральная машина в соответствии с проиллюстрированным вариантом осуществления может включать в себя первый канал 150 для воды для стирки и второй канал 160 для воды для стирки. Первый канал 150 для воды для стирки и второй канал 160 для воды для стирки могут быть отдельными друг от друга.

Как первый канал 150 для воды для стирки, так и второй канал 160 для воды для стирки могут вмещать воду для стирки из внешнего источника подачи воды. Стиральная машина может вмещать воду для стирки из внешнего источника подачи воды через внешний шланг, соединенный с внешним источником подачи воды. Таким образом, вода для стирки, подаваемая с наружной стороны стиральной машины, может достигать заданных положений в стиральной машине через разные каналы соответственно.

Подробно, первый канал 150 для воды для стирки и второй канал 160 для воды для стирки могут сообщаться с баком 200. Соответственно, хотя вода для стирки подается через разные каналы подачи, вода для стирки може
