Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к устройству для очистки, более конкретно к пылесосу.

Описание известного уровня техники

Пылесос может быть определен как устройство, содержащее вентиляторный электродвигатель для всасывания наружного воздуха и пыли, для фильтрации пыли. Пылесосом обычно называется устройство для очистки.

Устройства для очистки в основном подразделяются на пылесосы контейнерного типа, в которых корпус и всасывающая насадка соединены друг с другом при помощи раздвижной трубки, и устройства для очистки вертикального типа, в которых корпус непосредственно соединен с всасывающей насадкой.

В качестве портативного устройства для очистки широко используется ручное устройство для очистки, в котором весь корпус устройства для очистки удерживается пользователем.

В последние годы устройства для очистки постельных принадлежностей, очищающие постельные принадлежности, начали широко применяться наряду с повышением уровня жизни. Устройством для очистки постельных принадлежностей также является ручное устройство для очистки, но оно может содержать вибрационную пластину для приложения вибрации к постельным принадлежностям в отличие от обычных ручных устройств для очистки.

Ручное устройство для очистки обычно предназначено для легкой очистки участка предмета. Соответственно, пользователю не нужно принимать неудобную позу для работы с ручным пылесосом. Это также относится к пылесосу контейнерного типа и пылесосу вертикального типа, которые позволяют пользователю осуществлять очистку без сгиба талии.

Когда пользователь использует устройство для очистки постельных принадлежностей для очистки постельных принадлежностей, обычно требуется значительное количество времени для очистки всех постельных принадлежностей. Соответственно, неудобство из-за позы, которую пользователь принимает для осуществления очистки, может быть проблемой.

Со ссылкой на фиг.1-3 будет дано подробное описание известного устройства для очистки, в частности устройства для очистки постельных принадлежностей.

Устройство 1 для очистки постельных принадлежностей может включать в себя верхний корпус 2, ручку 3, корпус 5 насадки и нижний корпус 4. Корпус 5 насадки расположен параллельно поверхности пола, особенно постельным принадлежностям, и очистка постельных принадлежностей осуществляется за счет корпуса 4 насадки.

Корпус 5 насадки может содержать насадку 6 для всасывания наружного воздуха, вибрационную пластину 7 и смеситель 8. Вибрационная пластина 7 прикладывает вибрацию к постельным принадлежностям для отделения пыли от постельных принадлежностей, и смеситель 8 сметает пыль с поверхности постельных принадлежностей. Соответственно, за счет работы вибрационной пластины 7 и смесителя 8 постельные принадлежности очищаются более эффективно.

Нижний корпус 4 проходит назад от корпуса 5 насадки, по существу, параллельно поверхности пола. Корпус устройства для очистки может быть выполнен путем соединения верхнего корпуса 2 с верхними участками нижнего корпуса 4 и корпуса 5 насадки.

Нижний корпус 4 содержит ролик 9 для поддержания устройства для очистки на поверхности пола. При помощи ролика 9 и смесителя 8 устройство для очистки может, по существу, поддерживаться на поверхности пола или постельных принадлежностях.

Как показано на фиг.3, пользователь удерживает ручку 3 и перемещает устройство для очистки назад и вперед для очистки постельных принадлежностей.

Однако известное устройство для очистки постельных принадлежностей не является высоким, как видно на фиг.3. Соответственно, пользователю необходимо сгибаться в талии в течение длительного времени для очистки постельных принадлежностей.

Кроме того, вследствие разности положений между верхним корпусом 2 и ручкой 3 устройства для очистки приложение усилия к поверхности пола или постельным принадлежностям не является легким. Во время очистки пользователь прикладывает усилие только вперед и назад, и, таким образом, корпус 5 насадки не может плотно контактировать с поверхностью пола или постельными принадлежностями. Таким образом, очистка не может осуществляться эффективно, поскольку вибрация недостаточно прикладывается к постельным принадлежностям.

Для увеличения высоты устройства для очистки положение ручки 3 может быть поднято. Однако в этом случае верхний корпус 2 устройства для очистки удлинен в направлении вперед-назад, и, следовательно, форма корпуса 2 не может соответствовать форме ручки 3. Таким образом, весь внешний вид устройства для очистки может быть неизящным, поскольку ручка 3 поднята слишком высоко по сравнению с верхним корпусом 2 устройства для очистки.

Кроме того, верхний корпус 2 и ручка 3 выполнены отдельно и соединены друг с другом. Соответственно, увеличение высоты ручки 3 увеличивает весь размер наружной формы устройства для очистки, приводя к неудобству в манипулировании и хранении устройства для очистки.

Для обеспечения устойчивого перемещения центр тяжести устройства для очистки расположен между смесителем 8 и роликом 9. Однако, поскольку центр тяжести устройства для очистки находится слишком близко к поверхности пола, плечо момента от центра тяжести к усилию, приложенному к ручке 3 для перемещения устройства для очистки, может увеличиваться. По этой причине корпус 5 насадки не может плотно контактировать с поверхностью пола или постельными принадлежностями, как описано выше.

Кроме того, поскольку нижний корпус 4 и корпус 5 насадки расположены горизонтально для соответствия поверхности пола, перемещение устройства для очитки не может быть легким. Причина состоит в том, что часть устройства для очистки, которая не относится непосредственно к очистке, становится близкой к поверхности пола. Другими словами, это расположение не может обеспечивать увеличение площади участка очистки, т.е. площади корпуса 5 насадки. Соответственно, расстояние перемещения в час для эффективной очистки может быть сокращено. Это может, в конечном счете, привести к длительному времени очистки.

В устройстве 1 для очистки, изображенном на фиг.3, траектория потока изогнута несколько раз, приводя к высокому сопротивлению воздуха.

Воздух, прошедший через направляющую 11 воздуха, сначала проходит в пылесборник 12. В направляющей 11 воздуха воздух направляется вверх, затем назад и потом снова вверх. Воздух, прошедший в пылесборник 12, выпускается назад из пылесборника и проходит в вентиляторный электродвигатель 13. После прохождения в вентиляторный электродвигатель 13 воздух выпускается на наружную сторону через одну сторону вентиляторного электродвигателя 13 (сторону, направленную на бумагу).

Вследствие формы траектории потока, как упомянуто выше, направление потока воздуха часто изменяется, в то время как воздух, прошедший в устройство для очистки, выпускается на наружную сторону. Соответственно, увеличивается шум, и равномерная очистка не может осуществляться. Кроме того, дополнительные элементы могут быть дополнительно установлены для защиты от шума, и, таким образом, конструкция отделения для вентиляторного электродвигателя для размещения вентиляторного электродвигателя может стать сложной.

На фиг.4 изображена система вибрации известного устройства для очистки для приведения в действие вибрационной пластины 7, изображенной на фиг.2.

При вращении электродвигателя 14 генерируемое вращательное усилие передается редуктору 16 через ремень 15. Соответственно, вращение электродвигателя не создает вибрацию.

Конкретно, крутящий момент увеличивается за счет ремня 15, и вибрация создается за счет подшипника 17 эксцентрика. Генерируемая вибрация передается вибрационной пластине 7 через соединительный элемент 18. Соединительный элемент 18 упруго поддерживается корпусом 5 насадки за счет упругого элемента 19. Соответственно, может быть получена сложная конструкция соединения между электродвигателем 14 и вибрационной пластиной 7.

Такая соединительная конструкция может сделать траекторию воздушного потока в узле всасывающей насадки сложным. Кроме того, вследствие многих сложных элементов срок службы устройства для очистки может быть уменьшен. Поскольку добавлена конструкция для фиксации подшипника 17 эксцентрика в дополнение к конструкции для закрепления электродвигателя, изготовление устройства для очистки может стать сложным.

Следовательно, устройство для очистки, имеющее систему вибрации, которое может быть легко осуществлено и может увеличить срок службы, надежность и воздействие вибрации, может быть необходимым для создания.

Краткое описание изобретения

Соответственно, настоящее изобретение относится к устройству для очистки, которое, по существу, устраняет одну или более проблем, обусловленных ограничениями и недостатками известного уровня техники.

Целью настоящего изобретения является создание устройства для очистки, имеющего систему вибрации, которое может быть легко осуществлено и имеет повышенный срок службы и надежность.

Другой целью настоящего изобретения является создание устройства для очистки, которое может повысить воздействие вибрации посредством обеспечения вибрации электродвигателя и преобразования вибрации электродвигателя в вибрацию вибрационной пластины.

Другой целью настоящего изобретения является создание устройства для очистки, которое может упростить и обеспечить закрепление системы вибрации.

Другой целью настоящего изобретения является создание устройства для очистки, которое может повысить результат очистки за счет вибрации двух вибрационных пластин с помощью одного вибрационного электродвигателя.

Другой целью настоящего изобретения является создание устройства для очистки, которое может легко поддерживать равновесие между двумя вибрационными пластинами за счет расположения вибрационного электродвигателя над всасывающим отверстием.

Другой целью настоящего изобретения является создание устройства для очистки, которое может минимизировать неудобство при сгибе в талии во время очистки и может, таким образом, быть удобным для использования.

Другой целью настоящего изобретения является создание устройства для очистки, которое может повысить результат очистки за счет обеспечения более плотного контакта узла насадки с поверхностью пола или постельными принадлежностями.

Другой целью настоящего изобретения является создание устройства для очистки, которое может обеспечить устойчивость перемещения во время очистки и может, таким образом, быть удобным для использования.

Другой целью настоящего изобретения является создание устройства для очистки, которое может повысить эффективность очистки и уменьшить шум за счет обеспечения более равномерного потока воздуха из устройства для очистки.

Дополнительные преимущества, цели и признаки настоящего изобретения будут изложены частично в нижеследующем описании и частично станут понятными для специалистов в данной области техники при изучении нижеследующего или могут быть изучены при осуществлении на практике настоящего изобретения. Цели и другие преимущества настоящего изобретения могут быть осуществлены и достигнуты за счет конструкции, особенно указанной в его письменном описании и формуле изобретения, а также на прилагаемых чертежах.

Для достижения этих целей и других преимуществ и в соответствии с целью настоящего изобретения, как воплощено и широко описано в данном документе, пылесос для всасывания пыли посредством приложения вибрации включает в себя электродвигатель, вибрирующий под действием эксцентриковой нагрузки, приложенной к вращающемуся валу электродвигателя, вибрационную пластину для приложения вибрации к предмету, подлежащему очистке, и элемент для передачи вибрации для передачи вибрации электродвигателя вибрационной пластине.

Эксцентриковая нагрузка может быть выполнена с эксцентриковым грузом, соединенным с вращающимся валом. За счет вращения эксцентрикового груза усилие может генерироваться в направлении по касательной к окружности вращения, и весь электродвигатель может вибрировать под действием усилия.

Элемент для передачи вибрации может включать в себя участок для размещения электродвигателя для размещения электродвигателя и, по меньшей мере, один соединительный элемент для соединения участка для размещения электродвигателя с вибрационной пластиной.

Соединительный элемент может быть выполнен с возможностью передачи вибрации электродвигателя и участка для размещения электродвигателя вибрационной пластине. Конкретно, соединительный элемент может быть выполнен с возможностью преобразования вибрации электродвигателя и участка для размещения электродвигателя во вращательное движение, имеющее ограниченный угол вращения, для передачи вибрации вибрационной пластине. Для ограничения угла вращения может быть установлен упругий элемент.

Предпочтительно, участок для размещения электродвигателя содержит, по меньшей мере, один шарнир, и соединительный элемент соединен с возможностью вращения с шарниром.

Предпочтительно, соединительный элемент выполнен для прохождения от шарнира к передней и задней сторонам шарнира.

Предпочтительно, передний и задний участки соединительного элемента, образованные относительно шарнира, вибрируют в поперечных направлениях.

Шарнир предпочтительно расположен на нижнем участке вращающегося вала электродвигателя и на расстоянии от вращающегося вала. Шарнир предпочтительно расположен со смещением вперед и назад от вращающегося вала электродвигателя в горизонтальном направлении вращающегося вала.

Вследствие расположения со смещением вращающегося вала электродвигателя и шарнира вращательное усилие создано на шарнире. Кроме того, направления вращательного усилия периодически изменяются. Соответственно, такое вращательное усилие вызывает вращение соединительного элемента, приводя к вертикальной вибрации конца соединительного элемента.

По меньшей мере, один шарнир может быть расположен на обеих сторонах (левой и правой сторонах) электродвигателя, и, по меньшей мере, один соединительный элемент может быть обеспечен для каждого из, по меньшей мере, одного шарнира.

По меньшей мере, один шарнир может включать в себя два расположенных коаксиально шарнира, и отдельные вибрационные пластины могут быть расположены на обеих сторонах каждого из шарниров и соединены с соответствующим одним из, по меньшей мере, одного соединительного элемента. Соответственно, можно вызывать вибрацию в двух вибрационных пластинах, используя один электродвигатель. Кроме того, система вибрации может быть симметрично образована на обеих сторонах электродвигателя.

Соответственно, за счет увеличения площади вибрации результат очистки за счет вибрации может быть дополнительно улучшен. Кроме того, поскольку можно удвоить число колебаний в секунду, результат очистки может быть дополнительно улучшен.

Предпочтительно, пылесос дополнительно включает в себя корпус узла всасывающей насадки, выполненный для соответствия поверхности пола, при этом электродвигатель, а также вибрационная пластина и соединительный элемент упруго поддерживаются корпусом за счет упругого элемента.

Упругий элемент может быть расположен между соединительным элементом и корпусом и закреплен, и амплитуда вертикальной вибрации вибрационной пластины может быть ограничена упругой силой упругого элемента.

В другом аспекте настоящего изобретения пылесос может включать в себя узел всасывающей насадки для всасывания пыли посредством приложения вибрации к предмету. Узел всасывающей насадки включает в себя корпус узла всасывающей насадки, содержащий всасывающее отверстие, и систему вибрации, включающую в себя электродвигатель, вибрирующий под действием эксцентриковой нагрузки, приложенной к вращающемуся валу электродвигателя и, по меньшей мере, одну вибрационную пластину для приложения вибрации к предмету, причем система вибрации может упруго поддерживаться корпусом узла всасывающей насадки относительно направления вибрации вибрационной пластины.

По меньшей мере, одна вибрационная пластина может быть отдельно установлена спереди и сзади всасывающего отверстия.

По меньшей мере, одна вибрационная пластина может вибрировать в поперечных направлениях.

Система вибрации может включать в себя участок для размещения электродвигателя, по меньшей мере, один шарнир, обеспеченный для участка для размещения электродвигателя, и, по меньшей мере, один соединительный элемент, проходящий к передней и задней стороне шарнира и соединенный с вибрационной пластиной.

По меньшей мере, один шарнир может быть расположен на обеих сторонах (левой и правой сторонах) участка для размещения электродвигателя, отдельные вибрационные пластины расположены на передней и задней сторонах участка для размещения электродвигателя и соединены с соединительным элементом. Соответственно, вибрационные пластины могут вибрировать в поперечных направлениях.

Пылесос предпочтительно включает в себя элемент для закрепления шарнира для закрепления шарнира на корпусе. За счет элемента для закрепления шарнира поступательное движение вибрационного электродвигателя и участка для размещения электродвигателя может быть ограничено. Причина состоит в том, что усилие в этом направлении, т.е. усилие, вызывающее поступательное движение, может быть преобразовано во вращательное усилие на шарнире.

Участок для размещения электродвигателя может включать в себя участок для установки электродвигателя и распорный элемент для образования шарнира, так что шарнир может быть расположен на расстоянии от участка для установки электродвигателя.

Участок для размещения электродвигателя может включать в себя крышку участка для размещения электродвигателя, соединенную с распорным элементом для закрытия участка для установки электродвигателя и расположенную на расстоянии от участка для установки электродвигателя.

Пылесос может дополнительно включать в себя ручку, позволяющую пользователю прикладывать усилие к ней для манипуляции пылесосом.

В еще одном аспекте настоящего изобретения пылесос может включать в себя узел всасывающей насадки, выполненный горизонтально для соответствия поверхности пола, участок для установки вентиляторного электродвигателя, проходящий назад от узла всасывающей насадки и наклоненный вверх, и крышку корпуса, соединенную с верхним участком узла всасывающей насадки и участком для установки электродвигателя.

Предпочтительно, узел всасывающей насадки и участок для установки вентиляторного электродвигателя выполнены как одно целое друг с другом для образования единого корпуса основания.

Вибрационный электродвигатель может быть расположен на верхнем участке корпуса основания (первого корпуса основания), соответствующего узлу всасывающей насадки, вибрационная пластина для приложения вибрации, генерируемой вибрационным электродвигателем, к поверхности пола, может быть расположена на нижнем участке первого корпуса основания.

Батарея для подачи питания на устройство для очистки может быть расположена на верхнем участке первого корпуса основания. Устройство для очистки может быть выполнено селективно соединяемым с источником питания или заряжаемым. Соответственно, участок для установки батареи для установки батареи может быть образован независимо от того, является ли устройство для очистки соединяемым с источником питания или заряжаемым.

В случае, когда батарея установлена на участке для установки батареи, осуществлено заряжаемое устройство для очистки. В случае, когда батарея не установлена на участке для установки батареи, осуществлено устройство для очистки, соединяемое с источником питания. В случае устройства для очистки, соединяемого с источником питания, должен быть предусмотрен шнур электропитания для подачи питания на устройство для очистки.

В данном документе участок для установки батареи предпочтительно образован на переднем верхнем участке первого корпуса основания. Таким образом, центр тяжести устройства для очистки может быть расположен впереди.

Корпус основания, соответствующий участку для установки вентиляторного электродвигателя (второй корпус основания), предпочтительно выполнен с высотой от поверхности пола, увеличивающейся при прохождении второго корпуса основания назад.

Вентиляторный электродвигатель предпочтительно расположен в корпусе основания, соответствующем участку для установки вентиляторного электродвигателя (второй корпус основания), так что центральная ось вентиляторного электродвигателя расположена по диагонали относительно поверхности пола. То есть вентиляторный электродвигатель предпочтительно расположен по диагонали во втором корпусе основания, который расположен по диагонали. Таким образом, может быть образована траектория потока, по существу, параллельная направлению по диагонали корпуса.

Устройство для очистки может включать в себя опору, расположенную на задней стороне узла всасывающей насадки и на нижнем участке участка для установки вентиляторного электродвигателя для поддержания устройства для очистки в дополнении к узлу всасывающей насадки на поверхности пола.

Центр тяжести устройства для очистки постельных принадлежностей предпочтительно расположен вперед от опоры. Опора предпочтительно включает в себя опорный кронштейн и, по меньшей мере, одно колесо, закрепленное на опорном кронштейне. Одно колесо может быть установлено, но с учетом поперечного положения центра тяжести два колеса предпочтительно расположены на обеих сторонах устройства для очистки.

Для компенсации разности высот между участком для установки вентиляторного электродвигателя и поверхностью пола опорный кронштейн предпочтительно проходит вниз от участка для установки вентиляторного электродвигателя. Опорный кронштейн предпочтительно проходит вниз только от одного участка поперечной ширины второго корпуса основания для минимизации площади опорного кронштейна, контактирующего с поверхностью пола. То есть опорный кронштейн предпочтительно проходит вниз только от части поперечного центрального участка корпуса основания.

Предпочтительно, центр тяжести вентиляторного электродвигателя, расположенного на участке для установки вентиляторного электродвигателя, расположен над передней стороной колес, и центр тяжести устройства для очистки расположен перпендикулярно над участком для установки вентиляторного электродвигателя относительно поверхности пола.

Устройство для очистки может включать в себя ручку, позволяющую пользователю прикладывать усилие к ней для манипуляции устройством для очистки.

В еще одном аспекте настоящего изобретения пылесос может включать в себя узел всасывающей насадки, выполненный горизонтально для соответствия поверхности пола, корпус, проходящий назад от верхнего участка узла всасывающей насадки и наклоненный вверх, так что его высота увеличивается при прохождении корпуса назад, ручку, расположенную на корпусе для обеспечения приложения усилия пользователем к ней, пылесборник, установленный на корпусе, и вентиляторный электродвигатель, установленный в корпусе и расположенный сзади пылесборника, для всасывания пыли, причем траектория потока воздуха, проходящая от пылесборника к вентиляторному электродвигателю, может быть образована наклонной вверх при прохождении траектории потока назад в корпусе.

Пылесборник может быть установлен на корпусе и отсоединяться от него в направлении, по существу, перпендикулярном к направлению наклона корпуса.

Устройство для очистки может включать в себя направляющую воздуха для воздуха, выходящего из узла всасывающей насадки к задней верхней стороне, так что воздух подается в пылесборник. Направляющая воздуха предпочтительно наклонена вверх при прохождении направляющей воздуха назад от всасывающего отверстия. Таким образом, вибрационный электродвигатель может быть расположен над всасывающим отверстием.

Поскольку всасывающее отверстие, по существу, образует центр узла всасывающей насадки, равновесие между вибрационными пластинами, расположенными на передней и задней сторонах узла всасывающей насадки, может легко поддерживаться. Причина состоит в том, что вибрационный электродвигатель расположен в центре узла всасывающей насадки, и система вибрации может быть осуществлена таким образом, что передний и задний участки системы вибрации, образованные относительно вибрационного электродвигателя, симметричны относительно друг друга.

Пылесборник может включать в себя выходное отверстие пылесборника, сообщающееся с вентиляторным электродвигателем и расположенное, по существу, перпендикулярно к направлению наклона корпуса, и входное отверстие пылесборника, сообщающееся с направляющей воздуха и расположенное под большим наклоном к узлу всасывающей насадки, чем входное отверстие пылесборника.

Вентиляторный электродвигатель предпочтительно установлен в корпусе со своим вращающимся валом, наклоненным относительно поверхности пола, для соответствия наклону корпуса. Таким образом, может быть образована траектория потока воздуха, соответствующая наклону корпуса.

Предпочтительно, воздух, входящий в вентиляторный электродвигатель, выпускается на верхний участок вентиляторного электродвигателя и затем выпускается через нижние боковые стороны корпуса.

Устройство для очистки может включать в себя опору, расположенную на задней стороне узла всасывающей насадки и на нижнем участке корпуса, для поддержания устройства для очистки постельных принадлежностей помимо узла всасывающей насадки на поверхности пола.

Ручка предпочтительно расположена на заднем верхнем участке корпуса. Ручка предпочтительно выполнена с закругленным захватом. Кроме того, направление усилия, приложенного за счет использования ручки, предпочтительно параллельно направлению наклона корпуса.

Ручка может быть образована посредством прохождения через корпус и может быть выполнена как одно целое с корпусом.

Корпус может включать в себя первый корпус основания, определяющий узел всасывающей насадки, второй корпус основания, проходящий назад от корпуса для наклона вверх, вентиляторный электродвигатель, установленный во втором корпусе основания, и крышку корпуса, соединенную с верхней стороной первого корпуса основания и второго корпуса основания.

Предпочтительно, выпускные отверстия корпуса, через которые выпускается воздух, образованы на обеих сторонах второго корпуса основания.

Предпочтительно, устройство для очистки включает в себя вибрационную пластину, расположенную в узле всасывающей насадки, для приложения вибрации к поверхности пола.

Вибрационная пластина предпочтительно расположена в положении, в котором работает устройство для очистки, которая явно открыта на наружную сторону устройства для очистки. Таким образом, пользователь может легко проверить, нормально ли осуществляется очистка. Следовательно, надежность очистки и надежность изделия могут быть повышены.

В еще одном аспекте настоящего изобретения пылесос может включать в себя узел всасывающей насадки, содержащий вибрационные пластины спереди и сзади всасывающего отверстия, через которое проходит наружный воздух, и выполненный горизонтально относительно поверхности пола, корпус, проходящий назад от верхнего участка узла всасывающей насадки и наклоненный вверх, так что его высота от поверхности пола увеличивается при прохождении корпуса назад, причем корпус содержит пылесборник и вентиляторный электродвигатель, и опору, расположенную на задней стороне узла всасывающей насадки, которая расположена на расстоянии от узла всасывающей насадки и проходит вниз от нижнего участка корпуса к поверхности пола для поддержания узла всасывающей насадки и корпуса, так что узел всасывающей насадки и корпус не контактируют с поверхностью пола. Предпочтительно, узел всасывающей насадки выполнен в круглой форме.

Предпочтительно, устройство для очистки включает в себя ручку, расположенную на заднем верхнем участке корпуса, так что усилие, приложенное пользователем для перемещения устройства для очистки постельных принадлежностей, параллельно направлению наклона корпуса.

Варианты осуществления, описанные в данном документе, могут быть объединены в любом сочетании за исключением взаимоисключающих сочетаний. Соответственно, результаты вариантов осуществления также могут быть объединены.

Следует понимать, что как вышеупомянутое общее описание, так и нижеследующее подробное описание настоящего изобретения являются примерными и пояснительными и предназначены для дополнительного объяснения настоящего изобретения, как заявлено.

Краткое описание чертежей

Сопроводительные чертежи, которые включены для обеспечения дальнейшего понимания настоящего изобретения и составляют часть настоящей заявки, иллюстрируют вариант осуществления (варианты осуществления) настоящего изобретения и вместе с описанием служат для объяснения принципа настоящего изобретения. На чертежах

фиг.1 - перспективный вид известного устройства для очистки постельных принадлежностей;

фиг.2 - вид снизу устройства для очистки постельных принадлежностей, изображенного на фиг.1;

фиг.3 - вид в разрезе сбоку устройства для очистки постельных принадлежностей, изображенного на фиг.1;

фиг.4 - перспективный вид системы вибрации устройства для очистки постельных принадлежностей, изображенного на фиг.1;

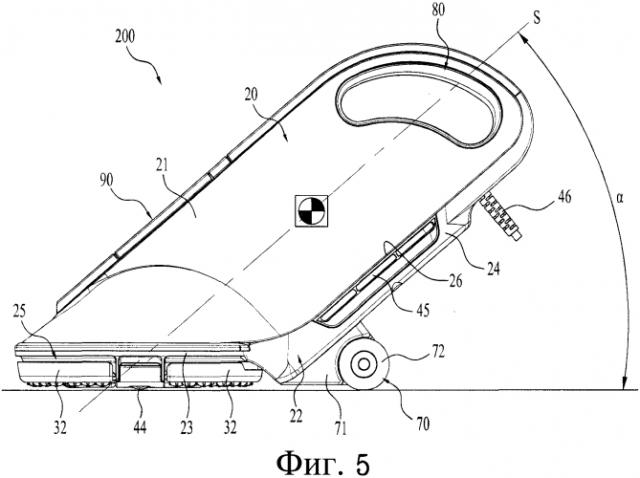

фиг.5 - вид в разрезе устройства для очистки в соответствии с одним вариантом осуществления настоящего изобретения;

фиг.6 - перспективный вид устройства для очистки, изображенного на фиг.5;

фиг.7 - перспективный вид с пространственным разделением элементов основного корпуса устройства для очистки, изображенного на фиг.5;

фиг.8 - вид в разрезе сбоку устройства для очистки, изображенного на фиг.5;

фиг.9 - перспективный вид в разрезе переднего участка устройства для очистки, изображенного на фиг.5;

фиг.10 - перспективный вид системы вибрации устройства для очистки, изображенного на фиг.5;

фиг.11 - вид в разрезе системы вибрации устройства для очистки, изображенного на фиг.10;

фиг.12 - вид сверху системы вибрации устройства для очистки, изображенного на фиг.10, которое содержит вибрационную пластину;

фиг.13 - частичный перспективный вид верхнего участка узла всасывающей насадки устройства для очистки, изображенного на фиг.5;

фиг.14 - перспективный вид участка для размещения электродвигателя системы вибрации, изображенной на фиг.10;

фиг.15 - частичный перспективный вид нижнего участка узла всасывающей насадки устройства для очистки, изображенного на фиг.5;

фиг.16 - частичный вид в разрезе узла всасывающей насадки, изображенного на фиг.5;

фиг.17 - частичный перспективный вид узла всасывающей насадки, включающего в себя прижимной элемент; и

фиг.18 - вид в разрезе конструкций упругой опоры и прижимного элемента устройства для очистки, изображенного на фиг.5.

Подробное описание изобретения

Подробно будет сделана ссылка на предпочтительные варианты осуществления настоящего изобретения, примеры которых проиллюстрированы на сопроводительных чертежах. Где возможно, одни и те же ссылочные позиции будут использованы на чертежах для ссылки на одинаковые или подобные элементы.

Сначала будет дано описание устройства 200 для очистки в соответствии с одним вариантом осуществления со ссылкой на фиг.5-7.

Устройство 200 для очистки включает в себя корпус или основной корпус 20. То есть устройство 200 для очистки включает в себя основной корпус 20, образующий общую наружную форму устройства для очистки. Основной корпус 20 предпочтительно наклонен относительно пола. То есть осевая линия S основного корпуса 20 наклонена назад относительно пола. Таким образом, высота основного корпуса 20 относительно пола увеличивается при прохождении назад основного корпуса 20.

Угол α между осевой линией S и полом находится предпочтительно между 30 и 50°, более предпочтительно, 40°. Если угол становится больше этого диапазона, центр тяжести устройства для очистки может быть поднят слишком высоко. Если угол становится меньше этого диапазона, устройство для очистки может подвергаться тем же проблемам, что и известное устройство для очистки.

Устройство 200 для очистки включает в себя узел 25 всасывающей насадки, расположенный горизонтально для соответствия поверхности пола или постельным принадлежностям, расположенным горизонтально на кровати. То есть узел 25 всасывающей насадки соответствует области очистки. Соответственно, узел 25 всасывающей насадки образует передний нижний участок основного корпуса 20. Другими словами, основной корпус 20 предпочтительно проходит назад от верхнего участка узла 25 всасывающей насадки под наклоном вверх.

Нижний участок основного корпуса 20 может быть образован как корпус 22 основания. Соответственно, передний участок корпуса 22 основания может быть образован как корпус узла всасывающей насадки или первый корпус 23 основания. Другими словами, корпус 22 основания, соответствующий узлу 25 всасывающей насадки, может быть образован как первый корпус 23 основания.

Второй корпус 24 основания может быть выполнен под наклоном вверх при его прохождении назад от первого корпуса 23 основания. Другими словами, передний участок корпуса 22 основания может быть образован как первый корпус 23 основания, и задний участок корпуса 22 основания может быть образован как второй корпус 24 основания.

Таким образом, первый корпус 23 основания может быть выполнен параллельным поверхности пола, и высота второго корпуса 24 основания от поверхности пола может увеличиваться при прохождении второго корпуса 24 основания назад. Предпочтительно, угол наклона между вторым корпусом 24 основания и поверхностью пола, по существу, равен углу α наклона между осевой линией S основного корпуса 20 и поверхностью пола. Предпочтительно, второй корпус 24 основания непрерывно наклонен при его прохождении назад от первого корпуса 23 основания.

Опора 70 может быть расположена на нижнем участке второго корпуса 24 основания для поддержания основного корпуса 20 относительно поверхности пола. Кроме того, ручка 80 может быть расположена на задней верхней стороне основного корпуса 20.

Пользователь может захватывать ручку 80 и прикладывать усилие к устройству для очистки, так что устройство для очистки перемещается назад и вперед с узлом 25 всасывающей насадки в плотном контакте с постельными принадлежностями.

Основной корпус 20 может включать в себя крышку 21 корпуса, образующую его верхний участок. Крышка 21 корпуса может быть соединена с корпусом 22 основания для образования внутреннего отделения. Различные элементы, описанные ниже, могут быть расположены во внутреннем отделении.

На фиг.6 изображены крышка 21 корпуса и корпус 22 основания, которые отделены друг от друга.

Устройство 200 для очистки может включать в себя узел 25 всасывающей насадки, расположенный параллельно поверхности пола, и участок 26 для установки вентиляторного электродвигателя, проходящий назад от узла 25 всасывающей насадки и наклоненный вверх.

Узел 25 всасывающей насадки может быть выполнен как одно целое с участком 26 для установки вентиляторного электродвигателя для образования корпуса 22 основания.

Корпус 22 основания может включать в себя первый корпус 23 основания, соответствующий узлу 25 всасывающей насадки, и второй корпус 24 основания, соответствующий участку 26 для установки вентиляторного электродвигателя. Соответственно, второй корпус 24 основания предпочтительно выполнен как одно целое с первым корпусом 23 основания. Кроме того, второй корпус 24 основания предпочтительно наклонен вверх при его прохождении назад от первого корпуса 23 основания.

Крышка 21 корпуса расположена на верхнем участке корпуса 22 основания. Крышка 21 корпуса
