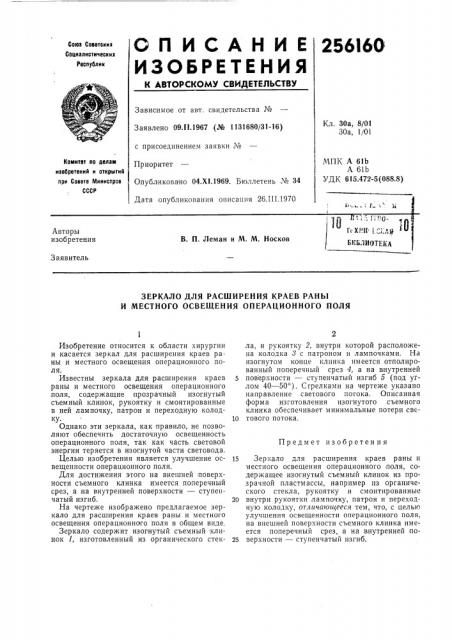

СПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2S6I60

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 09.ll.1967 (№ 1131680/31-16) с присоединением заявки ¹

Приоритет

Опубликовано 04.Х!.1969. Бюллетень № 34

Дата опубликования описания 26.111.1970

Кл. 30а, 8/01

30а, 1/01

МПК А 61Ь

А 61Ь

УДК 615.4?2-5(088.8) Комитет по делам изобретений и открытий при Совете Мииистрсв

СССР

Авторы изобретения

В. П. Леман и М. М. Носков

Б1! Б.

Заявитель

ЗЕРКАЛО ДЛЯ РАСШИРЕНИЯ КРАЕВ РАНЫ

И МЕСТНОГО ОСВЕЩЕНИЯ ОПЕРАЦИОННОГО ПОЛЯ

Предмет изобретения

Изобретение относится к области хирургии и касается зеркал для расширения краев раны и местного освещения операционного поля.

Известны зеркала для расширения краев раны и местного освещения операционного поля, содержащие прозрачный изогнутый съемный клинок, рукоятку и смонтированные в ней лампочку, патрон и переходную колодку.

Однако эти зеркала, как правило, не позволяют обеспечить достаточную освещенность операционного поля, так как часть световой энергии теряется в изогнутой части световода.

Целью изобретения является улучшение освещенности операционного поля.

Для достижения этого на внешней поверхности съемного клинка имеется поперечный срез, а на внутренней поверхности — ступенчатый изгиб.

На чертеже изображено предлагаемое зеркало для расширения краев раны и местного освещения операционного поля в общем виде.

Зеркало содержит изогнутый съемный клинок 1, изготовленный из органического стекла, и рукоятку 2, внутри которой расположена колодка 8 с патроном и лампочками. На изогнутом конце клинка имеется отполированный поперечный срез 4, а на внутренней

5 поверхности — ступенчатый изгиб 5 (под углом 40 — 50 ). Сгрелками на чертеже указано направление светового потока. Описанная форма изготовления изогнутого съемного клинка обеспечивает минимальные потери све10 тового потока.

15 Зеркало для расширения краев раны и местного освещения операционного поля, содержащее изогнутый съемный клинок из прозрачной пластмассы, например из органического стекла, рукоятку и смонтированные

20 внутри рукоятки лампочку, патрон и переходную колодку, отличающееся тем, что, с целью улучшения освещенности операционного поля, на внешней поверхности съемного клинка имеется поперечный срез, а на внутренней по25 верхности — ступенчатый изгиб.

256160

Составитель В. Таратута

Техред Л. Я. Левина Корректор А. С. Колабин

Редактор Н. Яровеико

Типография, пр. Сапунова, 2

Заказ 580/2 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открыгий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5
