Мультимедийное устройство, подключенное к внешнему электронному устройству, и способ для управления им

Мультимедийное устройство, подключенное к внешнему электронному устройству, и способ для управления им

Иллюстрации

Показать все

Реферат

[0001] Данная заявка испрашивает преимущество по корейской патентной заявке № 10-2012-0092446, поданной 23 августа 2012 г., которая настоящим включается путем отсылки в данную заявку, как если бы она была полностью здесь изложена.

УРОВЕНЬ ТЕХНИКИ ИЗОБРЕТЕНИЯ

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[0002] Настоящее изобретение относится к мультимедийному устройству, подключенному к внешнему электронному устройству, и к способу для управления им, а конкретнее к технологии управления устройствами с разными протоколами связи, используя один пульт дистанционного управления.

ОПИСАНИЕ ПРЕДШЕСТВУЮЩЕГО УРОВНЯ ТЕХНИКИ

[0003] С развитием электронной технологии разработано и популяризовано все больше различных видов электронных устройств. Современные электронные устройства имеют функцию приема сигнала пульта дистанционного управления для удобства пользователя. В результате пользователи могут управлять различными видами электронных устройств, например телевизором (TV), аудиоплеером, проигрывателем цифровых универсальных дисков (DVD), кондиционером и электрическим вентилятором, используя пульты дистанционного управления.

[0004] Между тем разработанное в последнее время мультимедийное устройство (например, TV) имеет функцию приема различных видов информации в состоянии, в котором мультимедийное устройство подключается к сети, например к Интернету. Поэтому, чтобы управлять мультимедийным устройством и электронными устройствами, например телевизионной приставкой (STB), проигрывателем дисков Blu-ray (BD), персональным компьютером (PC), подключенными к мультимедийному устройству, необходимо некоторое количество пультов дистанционного управления, соответствующее количеству устройств.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0005] Соответственно, настоящее изобретение направлено на мультимедийное устройство, подключенное к внешнему электронному устройству, и на способ для управления им, которые в значительной степени устраняют одну или несколько проблем из-за ограничений и недостатков предшествующего уровня техники.

[0006] В соответствии с одним вариантом осуществления предоставляется гибридный пульт дистанционного управления, который допускает управление разными видами устройств по двум разным протоколам связи.

[0007] В соответствии с другим вариантом осуществления предоставляется способ для управления разными видами устройств наряду с сокращением использования запоминающего устройства в пульте дистанционного управления.

[0008] В соответствии с другим вариантом осуществления усовершенствованный графический интерфейс пользователя (GUI) предоставляется для мультимедийного устройства, взаимодействующего с гибридным пультом дистанционного управления. Например, предоставляется решение, ассоциированное с мультимедийным устройством для автоматического формирования и отображения графических данных экранного меню (OSD), удовлетворяющих определенному условию.

[0009] Дополнительные преимущества, цели и признаки изобретения будут изложены частично в описании, которое следует ниже, и частично станут очевидны средним специалистам в данной области техники после экспертизы нижеследующего описания, либо могут быть изучены при применении изобретения на практике. Цели и другие преимущества изобретения могут быть реализованы и достигнуты посредством конструкции, подробно показанной в его письменном описании и формуле изобретения, а также прилагаемых чертежах.

[0010] Чтобы достичь этих целей и других преимуществ, и в соответствии с назначением настоящего изобретения, которое реализовано и описано в общих чертах в данном документе, предоставляется способ, содержащий этап сохранения в запоминающем устройстве мультимедийного устройства по меньшей мере одной строки и графических данных экранного меню (OSD), соответствующих по меньшей мере одной строке, этап обнаружения строки в видеоизображении, отображенном на экране мультимедийного устройства, этап отображения на экране графических данных OSD, соответствующих обнаруженной строке, причем графические данные OSD отображаются в виде одной или нескольких областей, этап передачи кодового значения, соответствующего определенной области, из мультимедийного устройства в пульт дистанционного управления с использованием первого способа связи в ответ на выбор определенной области отображенных графических данных OSD; и этап передачи кодового значения с использованием второго способа связи из пульта дистанционного управления в электронное устройство, причем электронное устройство является внешним по отношению к мультимедийному устройству и пульту дистанционного управления.

[0011] В другом аспекте настоящего изобретения мультимедийное устройство для взаимодействия с внешним электронным устройством содержит запоминающее устройство, сконфигурированное для хранения по меньшей мере одной строки и графических данных экранного меню (OSD), соответствующих по меньшей мере одной строке; видеопроцессор, сконфигурированный для обработки видеоизображения; модуль обнаружения, сконфигурированный для обнаружения строки в видеоизображении; контроллер, сконфигурированный для обращения к запоминающему устройству и извлечения графических данных OSD, соответствующих обнаруженной строке; модуль отображения, сконфигурированный для отображения извлеченных графических данных OSD, причем графические данные OSD отображаются в виде одной или нескольких областей; и модуль связи, сконфигурированный для передачи сигнала команды, соответствующего выбранной области графических данных OSD.

[0012] В другом аспекте настоящего изобретения способ содержит этап обнаружения по меньшей мере одного указателя из видеоизображения, отображенного на мультимедийном устройстве; этап предоставления графических данных экранного меню (OSD), соответствующих обнаруженному указателю; этап отображения графических данных OSD и видеоизображения на мультимедийном устройстве, причем графические данные OSD отображаются как множество выбираемых областей; этап приема ввода для выбора одной из множества выбираемых областей; и этап передачи из мультимедийного устройства в пульт дистанционного управления команды, соответствующей выбранной области графических данных OSD.

[0013] Следует понимать, что как вышеизложенное общее описание, так и нижеследующее подробное описание настоящего изобретения являются иллюстративными и пояснительными, и предназначаются для предоставления дополнительного пояснения заявленного изобретения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0014] Прилагаемые чертежи, которые включаются для обеспечения дополнительного понимания изобретения, и включаются в состав и составляют часть этой заявки, иллюстрируют вариант (варианты) осуществления изобретения и вместе с описанием служат для объяснения принципа изобретения. На чертежах:

[0015] Фиг. 1 - изображение, схематически показывающее систему, включающую в себя мультимедийное устройство, пульт дистанционного управления, сервер и по меньшей мере одно электронное устройство в соответствии с одним вариантом осуществления;

[0016] Фиг. 2 - блок-схема, показывающая компоненты мультимедийного устройства в соответствии с одним вариантом осуществления;

[0017] Фиг. 3 - блок-схема, показывающая блок управления, показанный на фиг. 2;

[0018] Фиг. 4 - изображение, просто показывающее внешний вид пульта дистанционного управления в соответствии с одним вариантом осуществления;

[0019] Фиг. 5 - блок-схема, показывающая компоненты пульта дистанционного управления, показанного на фиг. 4;

[0020] Фиг. 6 - изображение, показывающее пример представления инфракрасных (IR) кодовых значений, сохраненного в мультимедийном устройстве в соответствии с одним вариантом осуществления;

[0021] Фиг. 7 - изображение, показывающее другой пример представления кодовых значений IR, сохраненного в мультимедийном устройстве;

[0022] Фиг. 8 и 9 - изображения, иллюстрирующие промежуточное программное обеспечение (ПО), хранящее представление, показанное на фиг. 6 или 7;

[0023] Фиг. 10 - изображение, иллюстрирующее первое экранное меню (OSD), предоставленное мультимедийным устройством в соответствии с одним вариантом осуществления;

[0024] Фиг. 11 - изображение, иллюстрирующее второе OSD, предоставленное мультимедийным устройством в соответствии с одним вариантом осуществления;

[0025] Фиг. 12 - изображение, показывающее процесс управления внешним электронным устройством с использованием локальной кнопки пульта дистанционного управления в соответствии с одним вариантом осуществления;

[0026] Фиг. 13 и 14 - изображения, показывающие первый вариант осуществления управления внешним электронным устройством с использованием экрана, предоставленного мультимедийным устройством;

[0027] Фиг. 15 и 16 - изображения, показывающие второй вариант осуществления управления внешним электронным устройством с использованием экрана, предоставленного мультимедийным устройством;

[0028] Фиг. 17 и 18 - изображения, показывающие третий вариант осуществления управления внешним электронным устройством с использованием экрана, предоставленного мультимедийным устройством;

[0029] Фиг. 19 - блок-схема алгоритма, показывающая поток данных, передаваемый и принимаемый между соответствующими устройствами в системе, показанной на фиг. 1;

[0030] Фиг. 20 - блок-схема алгоритма, показывающая способ управления для мультимедийного устройства в соответствии с одним вариантом осуществления;

[0031] Фиг. 21 - блок-схема алгоритма, показывающая способ управления для пульта дистанционного управления в соответствии с одним вариантом осуществления;

[0032] Фиг. 22 - схема, иллюстрирующая процесс управления по меньшей мере одним внешним электронным устройством с использованием пульта дистанционного управления мультимедийным устройством в соответствии с вариантом осуществления настоящего изобретения;

[0033] Фиг. 23 - схема, иллюстрирующая процесс выбора внешнего электронного устройства, которым нужно управлять с использованием универсального пульта дистанционного управления, в соответствии с вариантом осуществления настоящего изобретения;

[0034] Фиг. 24 - схема, показывающая пример указателя, отображенного на экране мультимедийного устройства в соответствии с положением универсального пульта дистанционного управления, в соответствии с вариантом осуществления настоящего изобретения;

[0035] Фиг. 25 - схема, показывающая другой пример указателя, отображенного на экране мультимедийного устройства в соответствии с положением универсального пульта дистанционного управления, в соответствии с вариантом осуществления настоящего изобретения;

[0036] Фиг. 26 - схема, показывающая пример варианта графического изображения, принятого от внешнего электронного устройства;

[0037] Фиг. 27 - схема, иллюстрирующая процесс выбора варианта графического изображения, принятого от внешнего электронного устройства;

[0038] Фиг. 28a и 28b - схемы, иллюстрирующие процесс изменения положения OSD, управляемый универсальным пультом дистанционного управления;

[0039] Фиг. 29a, 29b и 29c - схемы, иллюстрирующие процесс изменения содержимого OSD, управляемый универсальным пультом дистанционного управления;

[0040] Фиг. 30a и 30b - схемы, иллюстрирующие процесс изменения внешнего электронного устройства, которым нужно управлять с помощью универсального пульта дистанционного управления;

[0041] Фиг. 31 - блок-схема алгоритма, иллюстрирующая процесс выбора внешнего электронного устройства, которым нужно управлять с помощью универсального пульта дистанционного управления, в соответствии с вариантом осуществления настоящего изобретения;

[0042] Фиг. 32 - блок-схема алгоритма, иллюстрирующая процесс выбора внешнего электронного устройства, которым нужно управлять с помощью универсального пульта дистанционного управления, в соответствии с вариантом осуществления настоящего изобретения;

[0043] Фиг. 33 - блок-схема алгоритма, иллюстрирующая весь процесс системы для управления внешним электронным устройством с использованием пульта дистанционного управления мультимедийным устройством, в соответствии с вариантом осуществления настоящего изобретения;

[0044] Фиг. 34 - схема, схематически показывающая систему, включающую в себя мультимедийное устройство, пульт дистанционного управления, сервер и по меньшей мере одно электронное устройство в соответствии с другим вариантом осуществления настоящего изобретения;

[0045] Фиг. 35 - блок-схема, подробно показывающая внутренние модули мультимедийного устройства в соответствии с другим вариантом осуществления настоящего изобретения;

[0046] Фиг. 36 - блок-схема, подробно показывающая модуль 3520 обнаружения, показанный на фиг. 25;

[0047] Фиг. 37 - схема, показывающая пример базы данных, сохраненной в запоминающем устройстве 3560, показанном на фиг. 35;

[0048] Фиг. 38 - схема, показывающая другой пример базы данных, сохраненной в запоминающем устройстве 3560, показанном на фиг. 35;

[0049] Фиг. 39 - схема, показывающая процесс распознавания примера определенной строки с помощью мультимедийного устройства в соответствии с другим вариантом осуществления настоящего изобретения;

[0050] Фиг. 40 - схема, показывающая процесс обмена данными между мультимедийным устройством, пультом дистанционного управления и внешним электронным устройством на основе результата распознавания, проиллюстрированного на фиг. 39;

[0051] Фиг. 41 - схема, показывающая процесс распознавания другого примера определенной строки с помощью мультимедийного устройства в соответствии с другим вариантом осуществления настоящего изобретения;

[0052] Фиг. 42 - схема, показывающая процесс обмена данными между мультимедийным устройством, пультом дистанционного управления и внешним электронным устройством на основе результата распознавания, проиллюстрированного на фиг. 41;

[0053] Фиг. 43 - схема, показывающая процесс распознавания другого примера определенной строки с помощью мультимедийного устройства в соответствии с другим вариантом осуществления настоящего изобретения;

[0054] Фиг. 44 - схема, показывающая процесс обмена данными между мультимедийным устройством, пультом дистанционного управления и внешним электронным устройством на основе результата распознавания, проиллюстрированного на фиг. 43;

[0055] Фиг. 45 - блок-схема алгоритма, иллюстрирующая процесс обмена данными между компонентами всей системы, включающей в себя мультимедийное устройство, в соответствии с другим вариантом осуществления настоящего изобретения; и

[0056] Фиг. 46 - блок-схема алгоритма, иллюстрирующая способ для управления мультимедийным устройством в соответствии с другим вариантом осуществления настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

[0057] Сейчас будет сделана подробная ссылка на предпочтительные варианты осуществления настоящего изобретения, примеры которых иллюстрируются на прилагаемых чертежах.

[0058] Слова "модуль" и "блок", которые добавляются к терминам, описывающим компоненты, используются просто для удобства объяснения настоящего изобретения, и соответственно могут использоваться взаимозаменяемо.

[0059] В соответствии с одним вариантом осуществления, мультимедийное устройство является интеллектуальным электронным устройством, имеющим функцию поддержки компьютера или процессора, а также функцию приема трансляции. Когда функция Интернета добавляется в мультимедийное устройство в дополнение к функции приема трансляции, мультимедийное устройство может включать в себя интерфейс, который может использоваться удобнее, чем устройство ввода пишущего типа, сенсорный экран, сенсорная панель или пространственный пульт дистанционного управления. Также мультимедийное устройство может быть подключено к Интернету или компьютеру при поддержке функции проводного или беспроводного Интернета, так что могут выполняться функции электронной почты, просмотра веб-страниц, банковских услуг и игр. Для таких различных функций может использоваться стандартизованная универсальная операционная система (OS).

[0060] В соответствии с одним вариантом осуществления мультимедийное устройство может иметь различные приложения, которые можно свободно добавлять или удалять, например, на ядре универсальной OS, и поэтому можно выполнять различные удобные для пользования функции. Точнее говоря, примеры мультимедийного устройства могут включать в себя Интернет-телевидение (TV), телевидение по Интернет-протоколу (IPTV), сетевое телевидение, гибридное широковещательное широкополосное телевидение (HBBTV), "умное" телевидение и открытое гибридное телевидение (OHTV). Описанные в этом документе варианты осуществления могут применяться, например, к смартфону, персональному компьютеру (PC) или электрическому бытовому прибору.

[0061] Первый вариант осуществления предоставляет решение для управления STB, проигрывателем BD, PC, переносным компьютером и планшетным PC, используя универсальный пульт дистанционного управления для управления TV, подключенным к STB, проигрывателю BD, PC, переносному компьютеру и планшетному PC. Например, TV, допускающий подключение к сети, принимает таблицу инфракрасных (IR) кодов, соответствующих устройствам, от внешнего сервера и сохраняет принятую таблицу IR-кодов. Также TV передает кодовое значение IR для управления определенной функцией определенного устройства в пульт дистанционного управления посредством радиочастотной (RF) связи. При приеме кодового значения IR пульт дистанционного управления перенаправляет кодовое значение IR в определенное устройство посредством IR-связи.

[0062] Второй вариант осуществления предоставляет решение для настройки устройств, которыми нужно управлять, на использование универсального пульта дистанционного управления. Применительно к этому варианту осуществления можно использовать следующие три технических способа.

A) ТЕХНОЛОГИЯ АВТОМАТИЧЕСКОГО ОБНАРУЖЕНИЯ

[0063] В случае, в котором TV подключается к устройствам, которыми нужно управлять с использованием универсального пульта дистанционного управления, по интерфейсу для мультимедиа высокой четкости (HDMI), информация о видах, названиях и наименованиях моделей устройств передается от устройств к TV. После приема информации об устройствах TV можно подключить к внешнему серверу, чтобы TV мог автоматически принять информацию о IR, соответствующую соответствующим устройствам. В этом случае пользователю не нужно регистрировать устройства. Конечно, устройство, подключенное к TV посредством HDMI или кабеля, может не передавать вышеупомянутую информацию, или могут возникать ошибки в соответствии с обстоятельствами. Следующие решения, описанные в пунктах B) и C), могут решить вышеупомянутые проблемы.

B) ГИБРИДНАЯ ТЕХНОЛОГИЯ

[0064] В случае, в котором TV подключается к STB, TV отображает идентификационную информацию по меньшей мере об одном из производителя STB или станции кабельного телевидения, которая может выбираться пользователем. Например, в случае, в котором количество компаний, предоставляющих соответствующую услугу в Корее, равно трем (например, QOOK TV, BTV и UPLUS), предоставляется вариант для выбора одной из этих трех компаний. В то же время в случае, в котором пользователь выбирает определенную компанию, TV автоматически принимает от внешнего сервера таблицу IR, соответствующую пульту дистанционного управления соответствующей компании.

C) СПОСОБ С ПОЛЬЗОВАТЕЛЬСКИМ ВВОДОМ

[0065] Описанная в пункте B) технология может не использоваться из-за изменения сетевой среды или технических ошибок. По этой причине пользователю можно напрямую вводить вид и наименование модели внешнего устройства, которым нужно управлять с использованием универсального пульта дистанционного управления.

[0066] Третий вариант осуществления предоставляет решение для управления OSD, предоставленным внешним устройством, например STB, а не OSD, предоставленным TV, с использованием пульта дистанционного управления. (В частности, пульт дистанционного управления в соответствии с одним вариантом осуществления спроектирован так, что положение указателя на экране TV соответствует движению пульта дистанционного управления).

[0067] TV отображает OSD TV для управления STB, подключенной к TV посредством HDMI. В то же время движением пульта дистанционного управления можно управлять для помещения указателя в соответствующую область, чтобы пользователь мог легко выполнить нужную функцию STB. С другой стороны, можно рассмотреть другие функции, которые не предоставляются с помощью OSD TV. Например, с помощью OSD TV не предоставляются функции, которые не предоставлялись исходной STB или пунктами меню. Конечно, в это время отображается OSD STB. Однако OSD STB является данными изображения, которые нельзя выбрать с использованием указателя пульта дистанционного управления движением. Поэтому необходимо предоставить решение для управления OSD STB путем нажатия кнопки со стрелкой на пульте дистанционного управления движением.

[0068] Например, в случае, в котором нажимается кнопка со стрелкой вниз на пульте дистанционного управления движением, соответствующий ей RF-сигнал передается к TV. TV передает соответствующий ему IR-сигнал в пульт дистанционного управления по сети RD.

[0069] Четвертый вариант осуществления предоставляет функцию просмотра каналов, которая гибко изменяется на основе подключенной STB, а не электронной программы передач (EPG), предоставленной существующей вещательной станцией. Также следующие два способа можно рассмотреть в качестве решения для реализации четвертого варианта осуществления.

[0070] A) Предполагается, что имеется внешний сервер, которому известна информация (например, миниатюрные изображения, эфирное время, дополнительная информация, персонажи и т.п.) обо всех каналах, предоставленных соответствующей STB. Следовательно, TV в соответствии с одним вариантом осуществления может информировать внешний сервер о типе подключенной сейчас STB, чтобы TV мог принимать информацию о каждом канале. Также по меньшей мере две порции информации о канале могут располагаться на одной стороне экрана, и пользователь может производить движение пультом дистанционного управления, чтобы легко подтверждать нужную группу каналов.

[0071] B) С другой стороны, если не существует сервер, который описан в пункте A), то TV может работать в фоновом режиме для поиска соответствующих каналов. Например, можно искать соответствующие каналы для сбора видеоинформации или аудиоинформации, в результате чего можно извлечь базовую информацию или данные миниатюрного изображения касательно содержимого, предоставленного соответствующими каналами.

[0072] Фиг. 1 - изображение, схематически показывающее систему, включающую в себя мультимедийное устройство 100, пульт 110 дистанционного управления, сервер 120 и по меньшей мере одно электронное устройство 130 в соответствии с одним вариантом осуществления.

[0073] В соответствии с некоторыми применениями необходимо предоставить множество пультов 110 дистанционного управления, соответствующее количеству электронных устройств 130, которыми нужно управлять. Также необходимо, чтобы универсальный пульт дистанционного управления хранил все кодовые значения IR соответствующих электронных устройств 130. Однако пульт дистанционного управления этого типа имеет ограниченную емкость памяти, что затрудняет или делает невозможным хранение всех кодовых значений IR соответствующих электронных устройств 130.

[0074] В отличие от этого мультимедийное устройство 100 может периодически обновлять кодовые значения IR, необходимые для управления электронными устройствами, с сервера 120, подключенного к мультимедийному устройству 100 по сети, например Интернету. Вариант осуществления с обновлением кодовых значений IR в соответствии с запросом пользователя может соответствовать одному характерному варианту осуществления.

[0075] Между тем предполагается, что пульт 110 дистанционного управления и мультимедийное устройство 100 передают друг другу и принимают друг от друга данные, используя первый способ связи (например, Bluetooth). Если пульт 110 дистанционного управления запрашивает у мультимедийного устройства 100 кодовое значение IR, соответствующее определенной функции определенного электронного устройства, то мультимедийное устройство 100 извлекает сохраненное в нем представление (DB) и передает соответствующее кодовое значение IR в пульт 110 дистанционного управления.

[0076] Пульт 110 дистанционного управления перенаправляет кодовое значение IR, принятое от мультимедийного устройства 100, к соответствующему электронному устройству 130 с использованием второго способа связи (например, IR-связь). То есть в соответствии с одним вариантом осуществления пульт 110 дистанционного управления может служить в качестве ретрансляционной станции, и поэтому не нужно использовать запоминающее устройство большой емкости.

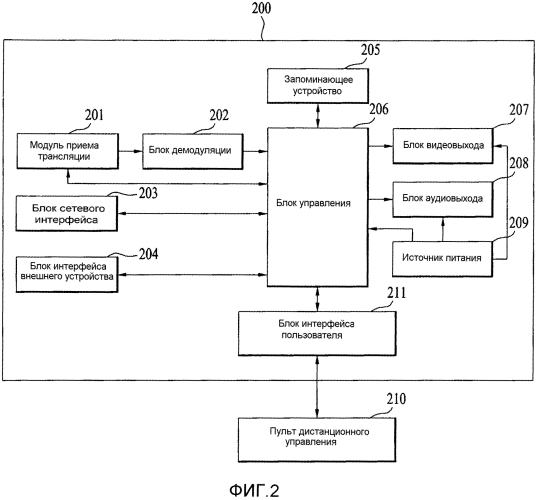

[0077] Фиг. 2 - блок-схема, показывающая компоненты мультимедийного устройства в соответствии с одним вариантом осуществления. Мультимедийное устройство 200, показанное на фиг. 2, может дополнительно интерпретироваться со ссылкой на описание мультимедийного устройства 100, показанного на фиг. 1.

[0078] Как показано на фиг. 2, мультимедийное устройство 200 в соответствии с одним вариантом осуществления включает в себя модуль 201 приема трансляции, блок 202 демодуляции, блок 203 сетевого интерфейса, блок 204 интерфейса внешнего устройства, запоминающее устройство 205, блок 206 управления, блок 207 видеовыхода, блок 208 аудиовыхода, источник 209 питания и блок 211 интерфейса пользователя. Мультимедийное устройство 200 спроектировано для выполнения обмена данными с пультом 210 дистанционного управления. Пульт 210 дистанционного управления будет подробно описываться ниже со ссылкой на фиг. 4 и 5.

[0079] Модуль 201 приема трансляции может быть спроектирован, например, в виде RF-тюнера или в виде интерфейса для приема вещательных данных от внешнего устройства, например телевизионной приставки (STB). Модуль 201 приема трансляции может принимать, например, вещательный сигнал RF с одной несущей в соответствии с системой Комитета по усовершенствованным телевизионным системам (ATSC) или вещательный сигнал RF с множеством несущих в соответствии с системой цифрового видеовещания (DVB).

[0080] Блок 202 демодуляции принимает и демодулирует цифровой IF-сигнал (DIF), преобразованный модулем 201 приема трансляции. Например, в случае, в котором цифровой IF-сигнал, выведенный из модуля 201 приема трансляции, основывается на системе ATSC, блок 202 демодуляции выполняет, например, демодуляцию с 8-уровневым частичным подавлением боковой полосы (8-VSB). Также блок 202 демодуляции может выполнять канальное декодирование.

[0081] Блок 204 интерфейса внешнего устройства дает возможность обмена данными между внешним устройством и мультимедийным устройством 200. Блок 204 интерфейса внешнего устройства может быть подключен проводным или беспроводным способом к внешнему устройству, например проигрывателю цифровых универсальных дисков (DVD), проигрывателю дисков Blu-ray (BD), игровой приставке, фотокамере, видеокамере, компьютеру (переносному компьютеру) или STB. Блок 204 интерфейса внешнего устройства передает в блок 206 управления видеосигналы, звуковые сигналы или сигналы данных, введенные извне через внешнее устройство, подключенное к блоку 204 интерфейса внешнего устройства. Также блок 204 интерфейса внешнего устройства может выводить во внешнее устройство видеосигналы, звуковые сигналы или сигналы данных, обработанные блоком 206 управления.

[0082] Блок 204 интерфейса внешнего устройства может включать в себя, например, вывод универсальной последовательной шины (USB), вывод композитного видеосигнала, компонентный вывод, вывод S-video (аналоговый), вывод цифрового видеоинтерфейса (DVI), вывод интерфейса для мультимедиа высокой четкости (HDMI), вывод RGB и вывод D-SUB.

[0083] Блок 203 сетевого интерфейса предоставляет интерфейс для подключения мультимедийного устройства 200 к проводной/беспроводной сети, включая Интернет. Блок 203 сетевого интерфейса может включать в себя, например, вывод Ethernet для соединения с проводной сетью. Также блок 203 сетевого интерфейса для соединения с беспроводной сетью может использовать стандарты связи, такие как беспроводная LAN (WLAN) (Wi-Fi), беспроводная широкополосная сеть (WiBro), Общемировая совместимость для микроволнового доступа (WiMAX), высокоскоростной пакетный доступ по нисходящей линии связи (HSDPA).

[0084] Блок 203 сетевого интерфейса может передавать или принимать данные от другого пользователя или другого электронного устройства по сети, подключенной к блоку 203 сетевого интерфейса, или другой сети, связанной с сетью, подключенной к блоку 203 сетевого интерфейса.

[0085] Запоминающее устройство 205 может хранить программу для обработки и управления сигналами в блоке 206 управления или обработанный видеосигнал, звуковой сигнал или сигнал данных. Также запоминающее устройство 205 может функционировать для временного хранения видеосигнала, звукового сигнала или сигнала данных, введенного из блока 204 интерфейса внешнего устройства или блока 203 сетевого интерфейса. К тому же запоминающее устройство 205 хранит, например, различные операционные системы (OS), промежуточное программное обеспечение и платформу.

[0086] Блок 211 интерфейса пользователя может передавать введенный пользователем сигнал в блок 206 управления или может передавать сигнал от блока 206 управления к внешнему устройству (например, пульту 210 дистанционного управления). Например, блок 211 интерфейса пользователя проектируется для приема и обработки управляющего сигнала, такого как включение/выключение, выбор канала или настройка экрана, или для передачи управляющего сигнала от блока 206 управления к пульту 210 дистанционного управления в соответствии с различными режимами связи, например режимом радиочастотной (RF) связи и режимом инфракрасной (IR) связи.

[0087] Блок 206 управления может демультиплексировать поток, введенный посредством модуля 201 приема трансляции, блока 202 демодуляции, блока 203 сетевого интерфейса или блока 204 интерфейса внешнего устройства, или может обрабатывать демультиплексированные сигналы для формирования и вывода сигнала для вывода видеоизображения или звука. Блок 206 управления будет подробнее описываться ниже со ссылкой на фиг. 3.

[0088] Блок 207 видеовыхода преобразует видеосигнал, сигнал данных или сигнал OSD, обработанные блоком 206 управления, либо видеосигнал или сигнал данных, принятые блоком 204 интерфейса внешнего устройства, в сигналы красного (R), зеленого (G) и синего (B), чтобы сформировать сигнал возбуждения. Блок 207 видеовыхода может быть реализован с помощью плазменной панели (PDP), жидкокристаллического дисплея (LCD), дисплея на органических светодиодах (OLED), гибкого дисплея или трехмерного (3D) дисплея.

[0089] Блок 208 аудиовыхода принимает сигнал, например стереосигнал, 3.1-канальный сигнал или 5.1-канальный сигнал, обработанные блоком 206 управления, и выводит принятый сигнал в виде звука. Блок 208 аудиовыхода может быть реализован с помощью различных типов динамиков.

[0090] Источник 209 питания подает питание в мультимедийное устройство 200. В частности, источник 170 питания может подавать питание в блок 206 управления, который может конфигурироваться в виде однокристальной системы (SoC), блок 207 видеовыхода для отображения видеоизображения и блок 208 аудиовыхода для вывода звука.

[0091] Под управлением блока 206 управления блок 203 сетевого интерфейса подключается к определенному серверу. К тому же кодовые значения IR, принятые от определенного сервера, предназначены для сохранения в запоминающем устройстве 205. Между тем кодовые значения IR необходимы для управления электронным устройством, подключенным к блоку 204 интерфейса внешнего устройства.

[0092] В соответствии с запросом от пульта 210 дистанционного управления кодовое значение IR, соответствующее определенной функции определенного электронного устройства, передается в пульт 210 дистанционного управления через блок 211 интерфейса пользователя. В то же время может выбираться способ связи по Bluetooth, как описано ранее.

[0093] Фиг. 3 - блок-схема, подробнее показывающая блок управления, показанный на фиг. 2. Как показано на фиг. 3, блок 306 управления мультимедийного устройства включает в себя блок 310 демультиплексирования, блок 320 обработки видеоизображения, блок 340 формирования OSD, смеситель 350, преобразователь 355 частоты кадров и устройство 360 форматирования. Также в соответствии с другим вариантом осуществления блок управления может дополнительно включать в себя блок обработки звука и блок обработки данных.

[0094] Блок 310 демультиплексирования демультиплексирует поток, введенный в блок 310 демультиплексирования. Например, в случае, в котором транспортный поток (TS) MPEG-2 вводится в блок 310 демультиплексирования, блок 310 демультиплексирования может демультиплексировать TS MPEG-2 так, что TS MPEG-2 разделяется на видеосигналы, звуковые сигналы и сигналы данных.

[0095] Блок 320 обработки видеоизображения может обрабатывать демультиплексированный видеосигнал. С этой целью блок 320 обработки видеоизображения может включать в себя видеодекодер 325 и пересчетное устройство 335. Видеодекодер 325 декодирует демультиплексированный видеосигнал, а пересчетное устройство 335 масштабирует разрешение декодированного видеосигнала, чтобы декодированный видеосигнал можно было вывести в блок видеовыхода. Видеосигнал, декодированный блоком 320 обработки видеоизображения, вводится в смеситель 350.

[0096] Блок 340 формирования OSD формирует сигнал OSD в соответствии с пользовательским вводом или самостоятельно. Следовательно, смеситель 350 может смешать сигнал OSD, сформированный блоком 340 формирования OSD, с декодированным видеосигналом, обработанным блоком 320 обработки видеоизображения.

[0097] Смешанный сигнал предоставляется устройству 360 форматирования. Когда декодированный вещательный видеосигнал или внешний входной сигнал смешивается с сигналом OSD, OSD может накладываться на вещательное видеоизображение или внешнее входное видеоизображение.

[0098] Преобразователь 355 частоты кадров (FRC) может преобразовать частоту кадров входного видеоизображения. Например, преобразователь 355 частоты кадров может преобразовать частоту кадров 60 Гц в 120 Гц или 240 Гц.

[0099] Устройство 360 форматирования принимает сигнал, выведенный из преобразователя 355 частоты кадров, изменяет формат принятого сигнала, чтобы сигнал подходил для блока видеовыхода, и выводит сигнал, у которого изменен формат. Например, могут выводиться сигналы данных R, G и B. Сигналы данных R, G и B могут выводиться в качестве низковольтной дифференциальной сигнализации (LVDS) или мини-LVDS.

[00100] OSD для выбора электронного устройства и функции, которой нужно управлять с помощью пульта дистанционного управления, может формироваться блоком 340 формирования OSD, который описан выше. Также вышеупомянутый смеситель 350 может дополнительно проектироваться для создания формы, в которой OSD накладывается на экран общего вещания. Форма, в которой OSD накладывается на экран общего вещания, может быть понятна из описания, приведенного со ссылкой на фиг. 10-18.

[00101] Фиг. 4 - изображение, просто показывающее внешний вид пульта дистанционного управления в соответствии с одним вариантом осуществления. Как показано на фиг. 4(a), указатель 401, соответствующий движению пульта 410 дистанционного управления, отображается на экране мультимедийного устройства 400. Пользователь может перемещать пульт 410 дистанционного управления из стороны в сторону (фиг. 4(b)) или вверх и вниз (фиг. 4(c)), либо может вращать пульт 410 дистанционного управления. Пульт 410 дистанционного управления может называться пространственным пультом дистанционного управления, поскольку указатель 401 перемещается и отображается в соответствии с движением пульта 410 дистанционного управления в трехмерном (3D) пространстве.

[00102] Когда пользователь перемещает пульт 410 дистанционного управления в левую сторону, как показано на фиг. 4(b), указатель 401, отображенный на экране 400 мультимедийного устройства, также перемещается в левую сторону. Между тем информация о движении пульта 410 дистанционного управления, воспринятом датчиком в пульте 410 дистанционного управления, передается мультимедийному устройству 400. Мультимедийное устройство 400 может вычислить координаты ук
