Панель управления, способ управления ею и устройство для обработки одежды, имеющее панель управления

Панель управления, способ управления ею и устройство для обработки одежды, имеющее панель управления

Иллюстрации

Показать все

Реферат

Область техники

Настоящее изобретение относится к панели управления, расположенной на устройстве для управления устройством и, более конкретно, к панели управления электрического бытового устройства, в частности, устройства для обработки одежды, способу управления ею, устройству для обработки одежды, имеющему панель управления и способу управления ею.

Уровень техники

В основном, устройством для обработки одежды является устройство, которое удаляет различные загрязнения, прилипшие к одежде и постельным принадлежностям (предмету, подлежащему стирке) с использованием действия эмульсии моющего средства и силы трения и ударной силы потока воды вследствие вращения пульсатора (или барабана).

Кроме того, устройства для обработки одежды включают в себя электрическое бытовое устройство, обеспечивающее сушку белья, и электрическое бытовое устройство, обеспечивающее стирку и сушку белья, а также электрическое бытовое устройство, обеспечивающее стирку белья.

Известное устройство для обработки одежды включает в себя панель управления, расположенную на корпусе, образующем внешний вид устройства для обработки одежды, для ввода команды управления, такой как режим стирки.

Панель управления включает в себя устройства ввода, включающие в себя кнопки (имеющие физические формы) для подачи питания, для выбора одного из режимов и для дачи команды для выполнения и остановки выбранного режима, и устройство отображения для отображения команды управления, введенной при помощи устройства ввода, и/или процесса стирки белья, подлежащего стирки.

Сущность изобретения

Соответственно, настоящее изобретение относится к панели управления, способу управления ею и устройству для обработки одежды, имеющему панель управления, которые, по существу, устраняют одну или более проблем, обусловленных ограничениями и недостатками известного уровня техники.

Целью настоящего изобретения является создание панели управления, при помощи которой можно вводить команду управления, используя биоэлектрические токи пользователя, и устройства для обработки одежды, имеющего панель управления, а также способа управления ею.

Другой целью настоящего изобретения является создание панели управления, которая предотвращает приведение в действие устройства для обработки одежды против намерения пользователя, даже если биоэлектрические токи введены через два или более устройств ввода, устройства для обработки одежды, имеющего панель управления, и способа управления ею.

Другой целью настоящего изобретения является создание панели управления, которая может регулировать яркость светоизлучающих блоков в течение времени, в течение которого подается ток, устройства для обработки одежды, имеющего панель управления, и способа управления ею.

Другой целью настоящего изобретения является создание панели управления, в которой множество светоизлучающих блоков излучает свет в различных конфигурациях при вводе сигнала подачи питания на устройство для обработки одежды, устройства для обработки одежды, имеющего панель управления, и способа управления ею.

Другой целью настоящего изобретения является создание панели управления, на которой пользователь может ясно видеть выбор режима, отображенного заданным светоизлучающим блоком за счет разности уровней яркости между заданным светоизлучающим устройством и фоновыми светоизлучающими устройствами, устройства для обработки одежды, имеющего панель управления, и способа управления ею.

Другой целью настоящего изобретения является создание панели управления, на которой пользователь может ясно видеть, установлена или нет заранее команда управления, отображаемая светоизлучающими блоками, и выбрана или нет команда управления посредством изменения уровней яркости светоизлучающих блоков, излучающих свет на блоки светового разряда, при подаче питания, устройства для обработки одежды, имеющего панель управления, и способа управления ею.

Еще одной целью настоящего изобретения является создание панели управления, которая может обеспечивать различные конфигурации начального излучения света светоизлучающих блоков после подачи питания и, таким образом, повышать удовлетворение изделием, устройства для обработки одежды, имеющего панель управления, и способа управления ею.

Дополнительные преимущества, цели и признаки настоящего изобретения будут изложены частично в нижеследующем описании и частично станут понятными для специалистов в данной области техники после изучения нижеследующего или могут быть изучены на основании практического применения настоящего изобретения. Цели и другие преимущества настоящего изобретения могут быть осуществлены и достигнуты за счет конструкции, конкретно отмеченной в письменном описании и его формуле изобретения, а также на прилагаемых чертежах.

Для достижения этих целей и других преимуществ и в соответствии с целью настоящего изобретения, как воплощено и широко описано в данном документе, панель управления включает в себя корпус панели, образующий внешний вид панели управления, блоки светового разряда, расположенные на корпусе панели в виде букв, цифр или знаков, различаемых пользователем, светоизлучающие блоки, расположенные под блоками светового разряда и излучающие свет на блоки светового разряда, и блок управления, регулирующий яркость светоизлучающих блоков посредством регулирования времени подачи тока, подаваемого на светоизлучающие блоки.

Блок управления может включать в себя контроллер, первый контур (линии сканирования), на который подается ток, таймер, соединяющий линии сканирования с контроллером и подающий ток равномерной интенсивности на первый контур в соответствии с заданным циклом, и второй контур (линии данных), подающий ток, поданный из первого цикла на светоизлучающие блоки на основании рабочего цикла, обеспечиваемого контроллером.

В другом аспекте настоящего изобретения способ управления панелью управления устройства для обработки одежды, которая имеет корпус панели, образующий внешний вид панели управления, множество блоков светового разряда, расположенных на корпусе панели, и множество светоизлучающих блоков, расположенных под множеством блоков светового разряда и излучающих свет на блоки светового разряда, включает в себя ввод команды подачи питания на устройство для обработки одежды при помощи устройства ввода питания и управление заданным светоизлучающим блоком для излучения более яркого света, чем свет, излучаемый фоновыми светоизлучающими блоками посредством разделения рабочего цикла тока, подаваемого на каждый из множества светоизлучающих блоков, на рабочий цикл заданного светоизлучающего блока и рабочий цикл фоновых светоизлучающих блоков при вводе питания.

То есть фоновые светоизлучающие блоки, а также заданный светоизлучающий блок могут излучать свет, но управляться для получения яркости разных уровней.

Ток одной и той же интенсивности может подаваться на множество светоизлучающих блоков, и рабочий цикл заданного светоизлучающего блока может регулироваться, чтобы быть длиннее рабочего цикла фоновых светоизлучающих блоков. То есть, интенсивность тока не может изменяться, а цикл, во время которого подается ток, может изменяться, и, таким образом, может создаваться разность уровней яркости.

Рабочий цикл заданного светоизлучающего блока может быть в четыре раза длиннее рабочего цикла фоновых светоизлучающих блоков. Например, рабочий цикл заданного светоизлучающего блока может составлять 1 мс/8 мс (1 секунда = 1000 мс), и рабочий цикл фоновых светоизлучающих блоков может составлять 0,5 мс/16 мс.

Множество светоизлучающих блоков может быть расположено в матрице, соответствующие столбцы светоизлучающих блоков получают ток той же интенсивности во время равномерного цикла при помощи линий сканирования, и рабочий цикл, в котором конкретный светоизлучающий блок получает ток с конкретной линии сканирования, может управляться при помощи линии данных.

Для управления множеством светоизлучающих блоков может быть установлен таймер.

Более подробно, времена поддачи тока, подаваемого с линий сканирования, могут управляться при помощи таймера. Кроме того, ток не может подаваться одновременно на множество линий сканирования, а может подаваться на соответствующие линии сканирования в соответствии с установленным циклом при помощи таймера.

Таймер может подавать ток на линии сканирования в соответствии с множеством времен подачи тока. Множество времен подачи тока может включать в себя 1 мс, 875 мкс, 750 мкс, 625 мкс, 500 мкс, 375 мкс, 250 мкс и 125 мкс. Следовательно, при увеличении времени подачи тока яркость светоизлучающих блоков может увеличиваться. Следовательно, может быть выбрано 8 времен подачи тока, и, таким образом, может быть обеспечено 8 уровней яркости.

Панель управления может включать в себя контроллер, приводящий в действие устройство для обработки одежды в соответствии с командой управления, введенной при помощи устройств ввода, и контроллер может передавать сигнал, соединяющий конкретный светоизлучающий блок с конкретной линией сканирования, на соответствующие светоизлучающие блоки через линии данных.

Контроллер может передавать сигнал, соединяющий заданный светоизлучающий блок с линией сканирования и отсоединяющий заданный светоизлучающий блок от линии сканирования во время рабочего цикла заданного светоизлучающего блока, на заданный светоизлучающий блок при помощи линии данных, и передавать сигнал, соединяющий фоновые светоизлучающие блоки с линией сканирования и отсоединяющий фоновые светоизлучающие блоки от линии сканирования во время рабочего цикла фоновых светоизлучающих блоков, на фоновые светоизлучающие блоки за исключением заданного светоизлучающего блока при помощи линии данных.

Заданный светоизлучающий блок может быть заранее установлен. Следовательно, пользователь может легко видеть предварительно установленную команду управления при помощи блока светового разряда, соответствующего предварительно установленному заданному светоизлучающему блоку. Например, после подачи питания пользователь может легко видеть предварительно установленную команду управления при помощи команды управления, отражаемой более ярко заданным светоизлучающим блоком.

Заданный светоизлучающий блок может быть установлен посредством выбора устройств ввода пользователем. Установленный заданный светоизлучающий блок может ярче излучать свет, чем фоновые светоизлучающие блоки. Следовательно, пользователь может легко видеть, что установлена команда управления, соответствующая заданному светоизлучающему блоку.

Заданный светоизлучающий блок может управляться для излучения света на самом ярком уровне, и фоновые светоизлучающие блоки могут управляться для излучения света на самом темном уровне. Следовательно, пользователь может интуитивно легко видеть разницу между заданным светоизлучающим блоком и фоновыми светоизлучающими блоками.

Панель управления может включать в себя корпус панели ахроматического цвета, такого как черный. То есть, поверхность корпуса панели может быть покрыта или покрашена ахроматическим цветом, таким как черный. Следовательно, если светоизлучающие блоки не излучают свет, например, если не подано питание, пользователю может быть трудно видеть знаки, буквы или цифры, отображаемые на блоках светового разряда. Это может заставить пользователя видеть корпус панели как черное изображение. В частности, блоки светового разряда могут быть видны как черное изображение. Следовательно, панель управления может иметь отличный вид и минимальное конструктивное исполнение.

Кроме того, если подано питание, могут быть видны знаки, буквы или цифры, отображаемые на блоках светового разряда. Множество команд управления может отображаться на блоках светового разряда. Следовательно, множество команд управления может быть четко разделено на выбранные команды и другие команды. Для этой цели фоновые светоизлучающие блоки, а также заданный светоизлучающий блок могут регулироваться для излучения света.

При подачи питания фоновые светоизлучающие блоки могут регулироваться для излучения света на самом темном уровне, и заданный светоизлучающий блок, установленный посредством выбора устройств ввода пользователем, может регулироваться для излучения света на самом ярком уровне. Следовательно, команды управления, соответствующие фоновым светоизлучающим блокам, а также команду управления, соответствующую заданному светоизлучающему блоку, можно легко видеть. Конечно, пользователь может более ясно видеть выбранную команду управления и выбираемые команды управления за счет разности уровней яркости.

При подаче питании заданный светоизлучающий блок и фоновые светоизлучающие блоки могут постепенно освещаться, и затем заданный светоизлучающий блок может поддерживать излучение света на самом ярком уровне, и фоновые светоизлучающие блоки могут постепенно темнеть и поддерживать излучение света на самом темном уровне. Посредством такого управления светоизлучающими блоками может быть обеспечена панель управления, которая может обеспечивать развлечение для пользователя, а не панель управления для простого отображения и выбора команд управления.

При подаче питания заданный светоизлучающий блок и фоновые светоизлучающие блоки могут освещаться в состоянии самого яркого уровня, и затем заданный светоизлучающий блок может поддерживать излучение света на самом ярком уровне, и фоновые светоизлучающие блоки могут постепенно темнеть и поддерживать излучение света на самом темном уровне. Посредством такого управления светоизлучающих блоков может быть создана панель управления, которая может обеспечивать развлечение для пользователя, а не панель управления для простого отображения и выбора команд уравнения.

Множество блоков светового разряда может отображать команды управления, выбираемые пользователем при помощи устройств ввода на корпусе панели, и светоизлучающий блок, соответствующий команде управления, выбранной при помощи устройств ввода, может управляться в рабочем цикле заданного светоизлучающего блока. Следовательно, пользователь может более ясно видеть команду управления, выбранную при помощи устройств ввода.

В другом аспекте настоящего изобретения панель управления устройства для обработки одежды включает в себя корпус панели, образующей внешний вид панели управления, блоки светового разряда, расположенные на корпусе панели в виде букв, цифр или знаков, различаемых пользователем, светоизлучающие блоки, расположенные под блоками светового разряда и излучающие свет на блоки светового разряда, и блок управления, регулирующий яркость светоизлучающих блоков, при этом блок управления управляет заданным светоизлучающим блоком для излучения более яркого света, чем свет, излучаемый фоновыми светоизлучающими блоками посредством разделения рабочего цикла тока, подаваемого на каждый из множества светоизлучающих блоков, на рабочий цикл заданного светоизлучающего блока и рабочий цикл фоновых светоизлучающих блоков.

Блок управления может включать в себя контроллер, линии сканирования, на которые подается ток, таймер, соединяющий линии сканирования с контроллером и подающий ток равномерной интенсивности на линии сканирования в соответствии с заданным циклом, и линии данных, подающие ток, поданный с линий сканирования на светоизлучающие блоки на основании рабочего цикла, обеспечиваемого контроллером.

Светоизлучающие блоки могут быть расположены в матрице, столбцы соответствующих светоизлучающих блоков получают ток той же интенсивности в равномерном цикле при помощи линий сканирования, и рабочий цикл, в котором конкретный светоизлучающий блок получает ток с конкретной линии сканирования, может управляться при помощи линии данных.

Следует понимать, что как вышеприведенное общее описание, так и нижеследующее подробное описание настоящего изобретения являются примерными и пояснительными и предназначены для обеспечения дальнейшего объяснения настоящего изобретения, как заявлено.

Краткое описание чертежей

Сопроводительные чертежи, которые включены для обеспечения дальнейшего понимания настоящего изобретения и составляют часть настоящей заявки, иллюстрируют вариант осуществления (варианты осуществления) настоящего изобретения и вместе с описанием служат для объяснения принципов настоящего изобретения, на которых

фиг.1 и 2 - виды устройства для обработки одежды, имеющего панель управления в соответствии с одним вариантом осуществления настоящего изобретения;

фиг.3 - перспективный вид с пространственным разделением элементов панели управления в соответствии с вариантом осуществления настоящего изобретения;

фиг.4(a)-4(c) - блок-схема блока управления, расположенного на панели управления, изображенной на фиг.3, график циклов подачи тока и график времен подачи тока;

фиг.5(a) и 5(b) - виды, иллюстрирующие рабочий процесс панели управления, изображенной на фиг.3, в соответствии с одним вариантом осуществления настоящего изобретения;

фиг.6A(a)-6B(b) - виды, иллюстрирующие рабочий процесс панели управления, изображенной на фиг.3, в соответствии с другим вариантом осуществления настоящего изобретения;

фиг.7A(a)-7B - виды, иллюстрирующие рабочий процесс панели управления, изображенной на фиг.3, в соответствии с другим вариантом осуществления настоящего изобретения; и

фиг.8A(a)-8C - виды, иллюстрирующие рабочий процесс панели управления, изображенной на фиг.3, в соответствии с еще одним вариантом осуществления настоящего изобретения.

Осуществление изобретения

Подробно будет сделана ссылка на предпочтительные варианты осуществления настоящего изобретения, примеры которых проиллюстрированы на сопроводительных чертежах.

Все термины в описании без конкретных определений имеют общие значения терминов, понятных для специалистов в данной области техники, если термин, используемый в описании, противоречит общему значению термина, используется определение термина, используемого в описании.

Панель управления или способ управления ею, которые будут изложены ниже, не ограничивают объем настоящего изобретения и были включены только для лучшего понимания настоящего изобретения. В описании одни и те же или подобные элементы обозначены одними и теми же ссылочными позициями, даже если они изображены на разных чертежах.

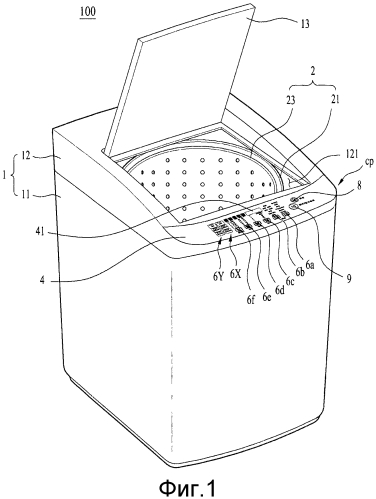

Как изображено в качестве примера на фиг.1, устройство 100 для обработки одежды может включать в себя кожух 1, отделение 2 для вмещения одежды, расположенное в корпусе 1 для вмещения одежды, и панель CP управления, расположенную на кожухе 1, так что пользователь может вводить команду управления в устройство 100 для обработки одежды через панель CP управления.

Кожух 1 может включать в себя корпус 11 кожуха, имеющий шестигранную форму, верхняя поверхность которого открыта, и крышку 12, расположенную на открытой поверхности корпуса 11 кожуха.

Входное отверстие 121 образовано в крышке 12, так что пользователь может загружать одежду в отделение 2 для вмещения одежды или выгружать из него через входное отверстие 121. Входное отверстие 121 может открываться и закрываться дверью 12, соединенной с возможностью поворота с крышкой 12.

Как показано в качестве примера на фиг.2, отделение 2 для вмещения одежды может включать в себя бак (или наружный бак) 21, установленный в кожухе 1 и содержащий воду для стирки, и барабан (или внутренний) 23, установленный с возможностью вращения в баке 21 и вмещающий одежду.

Бак 21 может быть закреплен во внутренней части кожуха 1 при помощи опорных элементов 25, соединяющих внутреннюю периферийную поверхность кожуха 1 и наружную периферийную поверхность бака 21, и опорные элементы 25 для бака могут быть выполнены в виде конструкций (пружин или демпферов), обеспечивающих поглощение вибрации, генерируемой баком 21.

Бак 21 может вмещать воду для стирки, подаваемую через устройство подачи воды (не показано), и вода для стирки в баке 21 может сливаться на наружную сторону бака 21 через сливное устройство (не показано).

Устройство подачи воды (не показано) может включать в себя шланги для подачи воды (не показаны), соединяющие источник подачи воды (не показан), расположенный на наружной стороне устройства 100 для обработки одежды, с баком 21, и водоподающие клапаны (не показаны), открывающие и закрывающие шланги для подачи воды под управлением блока управления.

Сливное устройство (не показано) может включать в себя сливной шланг (не показан), соединяющий внутреннюю часть бака 21 с наружной стороной кожуха 1, и водоотливной насос (не показан), расположенный в сливном шланге.

Множество сквозных отверстий, через которые подается вода для стирки, содержащаяся в баке 21, и вода для стирки из барабана 23 сливается в бак 21, образовано в барабане 23, и барабан 23 вращается приводным узлом 3, таким как электродвигатель.

Приводной узел 3 может включать в себя статор 33, закрепленный на наружной стороне бака 21, ротор 31, расположенный на наружной стороне бака 21 и вращающийся за счет электромагнитного взаимодействия со статором 22, и вращающийся вал 35, соединяющий ротор 31 с барабаном 23.

В этом случае вращающийся вал 35 проходит через нижнюю поверхность бака 21 и закреплен на нижней поверхности барабана 23, и подшипниковый узел, который предотвращает утечку воды для стирки из бака 21 и поддерживает с возможностью вращения вращающийся вал 35, может быть установлен на баке 21.

Как показано в качестве примера на фиг.3, панель CP управления может включать в себя корпус 4 панели, расположенный на поверхности кожуха 1 (т.е. верхней поверхности или передней поверхности крышки 12), блок 5 управления, закрепленный на внутренней поверхности кожуха 1 и расположенный под корпусом 4 панели, и устройства 6 ввода, передающие команду управления, введенную пользователем, на блок 5 управления.

Корпус 4 панели может быть выполнен в виде пластины и включать в себя прозрачное окошко 41 и блоки светового разряда 43.

Корпус 4 панели может быть вставлен в отверстие, образованное в корпусе 12 для расположения в одной плоскости с поверхностью крышки 12, или быть выполнен посредством образования прозрачного окошка 41 и блоков светового разряда 43 на поверхности крышки 12.

Прозрачное окошко 41 может быть выполнено в различных формах таким образом, что пользователь может подтверждать объект или отображенную информацию, расположенную под корпусом 4 панели, и может быть выполнено посредством образования части корпуса 4 панели из прозрачного материала.

Блоки светового разряда 43 расположены на поверхности корпуса 4 панели, так что свет, излучаемый от светоизлучающих блоков 57, которые будут описаны ниже, может проходить через корпус 4 панели. Блоки светового разряда 43 могут быть выполнены в виде букв, цифр или знаков, различаемых пользователем.

Если блоки светового разряда 43 выполнены в виде букв, цифр или знаков, различаемых пользователем, блоки светового разряда 43 могут выполнять функцию устройства отображения команд управления для отображения команд управления (режима, количества поданной воды, времени вращения барабана, температуры поданной воды, скорости вращения барабана и т.д.), которые выбираются пользователем при помощи устройств 6 ввода на корпусе 4 панели. Следовательно, пользователь может ясно видеть команды управления, отображаемые блоками светового разряда 43, при помощи света, излучаемого от светоизлучающих блоков 57.

Блоки светового разряда 431-438 могут не только служить для отображения команд управления, выбираемых пользователем из числа команд управления (режима стирки, режима сушки и т.д.), выполняемых устройством 100 обработки одежды, на корпусе 4 панели, но также служить для отображения команд управления, заменяемых пользователем из числа команд управления (количество поданной воды, время вращения барабана, температура поданной воды, скорость вращения барабана и т.д.), предварительно установленных для конкретного режима.

Однако блоки светового разряда 43 могут выполнять вышеописанные функции, в то время как светоизлучающие блоки 57, которые будут описаны ниже, излучают свет. То есть, в то время как светоизлучающие блоки 57 излучают свет, могут быть возможны отображение и выбор команд управления.

Поверхность корпуса 4 панели может быть покрыта (или покрашена) материалом ахроматического цвета или хроматического цвета. Такое покрытие или покраска могут быть осуществлены на других участках за исключением участков, на которых расположены буквы, цифры или знаки, подлежащие отображению при помощи блоков светового разряда 43, из числа участков корпуса 4 панели.

Особенно, если корпус 4 панели покрыт (или покрашен) материалом ахроматического цвета, такого как черный, пользователь не может видеть блоки светового разряда 43 на корпусе 4 панели, если светоизлучающие блоки 57 не излучают свет. Внутренняя часть панели CP управления поддерживает темное состояние, и, таким образом, пользователь может ощущать компактность и изысканность исполнения панели CP управления.

То есть, когда светоизлучающие блоки 57 не излучают свет, весь корпус 4 панели, а также буквы или знаки на блоках светового разряда 43 могут быть представлены в черном цвете. То есть, весь корпус 4 панели может быть виден как черная панель отображения. Однако когда светоизлучающие блоки 57 излучают свет, пользователь может легко видеть буквы или знаки на блоках светового разряда 43.

Блоки светового разряда 43 могут быть установлены в том же количестве, что и количество устройств 6 ввода, и установлены для образования того же количества столбцов, что и количество устройств 6 ввода. Кроме того, столбец, соответствующий одному устройству 6 ввода может иметь множество блоков светового разряда 43.

Фиг.3 иллюстрирует пример, в котором некоторые из блоков светового разряда 43 установлены для образования того же количества столбцов, что и количество устройств 6 ввода, и остальная часть блоков светового разряда 43 содержит то же количество, что и количество устройств 6 ввода.

То есть фиг.3 иллюстрирует пример панели CP управления, включающей в себя шесть устройств 6a-6f ввода, расположенных в направлении длины (в направлении оси X) корпуса 4 панели, и два столбца устройств ввода, т.е. первый столбец 6X устройств ввода и второй столбец 6Y устройств ввода, расположенные в направлении высоты (в направлении оси Y) корпуса 4 панели. Следовательно, множество блоков светового разряда 43 может соответствовать одному устройству ввода, т.е. одному из устройств 6a-6f ввода, и один блок светового разряда 43 может соответствовать каждому одному устройству ввода, т.е. одному из устройств 6i-6l ввода.

В этом случае блоки светового разряда 43 включают в себя восемь столбцов блоков светового разряда, т.е. первый столбец 431 блоков светового разряда, второй столбец 432 блоков светового разряда, третий столбец 433 блоков светового разряда, четвертый столбец 434 блоков светового разряда, пятый столбец 435 блоков светового разряда, шестой столбец 436 блоков светового разряда, седьмой столбец 437 блоков светового разряда и восьмой столбец 438 блоков светового разряда.

Вышеописанное количество столбцов блоков светового разряда является только примером и, таким образом, может быть увеличено или уменьшено при необходимости. Ниже для удобства описания будет описана панель CP управления, включающая в себя восемь столбцов блоков светового разряда.

Блок 5 управления может включать в себя печатную плату 51, включающую в себя контроллер 53, приводящий в действие устройство 100 для обработки одежды в соответствии с командами управления, введенными через устройства 6 ввода, устройство 55 отображения, закрепленное на печатной плате 51, управляемое контроллером 53 и расположенное под прозрачным окошком 41, и светоизлучающие блоки 57 (светодиоды и т.д.), закрепленные на печатной плате 51 и расположенные под блоками светового разряда 43.

Устройство 55 отображение служит для отображения рабочей информации устройства 100 для обработки одежды. Например, рабочей информацией может быть информация, относящаяся к режиму, выбранному пользователем, такая как время, установленное для режима (режим стирки, режим сушки и т.д.), выбранное пользователем при помощи устройства 6 ввода, и остальное время режима, выбранное пользователем.

Светоизлучающие блоки 57 служат для излучения света на блоки светового разряда 43 снизу, так что пользователь может легко видеть буквы, цифры или знаки, отображаемые блоками светового разряда 43.

Количество светоизлучающих блоков 57 может быть таким же, что и количество блоков светового разряда 43. То есть, один светоизлучающий блок 57 и один блок светового разряда 43 могут соответствовать друг другу взаимно однозначно.

Следовательно, светоизлучающие блоки 57 образуют то же количество столбцов, что и количество столбцов, образованных блоками светового разряда 43. Если блоки светового разряда 43 образуют восемь столбцов 431-438, светоизлучающие блоки 57 могут образовывать восемь столбцов светоизлучающих блоков, т.е., первый столбец 571 светоизлучающих блоков, второй столбец 572 светоизлучающих блоков, третий столбец 573 светоизлучающих блоков, четвертый столбец 574 светоизлучающих блоков, пятый столбец 575 светоизлучающих блоков, шестой столбец 576 светоизлучающих блоков, седьмой столбец 577 светоизлучающих блоков и восьмой столбец 578 светоизлучающих блоков.

Однако, если длина блоков светового разряда 43 (длина блоков светового разряда 43 в направлении оси X) или высота блоков светового разряда 43 (длина блоков светового разряда 43 в направлении оси Y) является большой, два или более светоизлучающих элемента 57 могут быть расположены под одним блоком светового разряда 43. Фиг.3 иллюстрирует пример двух светоизлучающих блоков 57, которые расположены под каждым из блоков светового разряда 43, соответствующих устройствам 6a и 6b ввода режимов и одному светоизлучающему блоку 57, расположенному под каждым из блоков светового разряда 43, соответствующих устройству 6c ввода сушки при быстром вращении.

В этом случае светоизлучающие блоки 57 могут быть установлены для образования того же количества столбцов, что и количество устройств 6a-6f ввода. Причиной этому является управление одним столбцом 571, 572, 575 или 576 светоизлучающих блоков при помощи одного устройства 6a, 6b, 6e или 6f ввода.

Кроме того, светоизлучающие блоки 57 могут поддерживаться при помощи корпусов 59 светоизлучающих блоков, закрепленных на печатной плате 51.

Корпус 59 светоизлучающего блока может включать в себя множество приемных отверстий 591, образованных в корпусе 59 светоизлучающего блока и окружающих наружные периферийные поверхности светоизлучающих блоков 57. Приемные отверстия 591 могут проходить от печатной платы 51 на высоту, равную или выше верхних концов светоизлучающих блоков 57.

Когда светоизлучающие блоки 57 вставлены в приемные отверстия 591 и соединены с печатной платой 51, свет, излучаемый конкретным светоизлучающим блоком 57, может подаваться только на блок светового разряда 43, расположенный над конкретным светоизлучающим блоком 57, таким образом, повышая видимость.

То есть, излучение света на блоки светового разряда 43, а не на блок светового разряда 43, расположенный над светоизлучающим блоком 57, излучающим такой свет, может быть минимизирован.

Устройствами 6 ввода могут быть восемь устройств 6 ввода, расположенных в направлении длины корпуса 4 панели (в направлении оси X).

Однако, для того, чтобы показать, что панель CP управления может иметь разные типы конструктивного исполнения посредством расположения устройств 6 ввода, фиг.3 иллюстрирует пример, в котором шесть устройств 6a-6f ввода расположены в направлении длины корпуса 4 панели, и два столбца 6X и 6Y устройств ввода расположены в направлении высоты корпуса 4 панели (в направлении оси Y).

В этом случае первый столбец 6X устройств ввода может быть образован из двух или более устройств 6g, 6h и 6i ввода в направлении высоты корпуса 4 панели, и второй столбец 6Y устройств ввода может быть образован из двух или более устройств 6j, 6k и 6l ввода, расположенных в направлении высоты корпуса 4 панели.

Ниже для удобства описания будет описан один вариант осуществления настоящего изобретения на основании панели CP управления, включающей в себя шесть устройств 6a-6f ввода, расположенных в направлении длины корпуса 4 панели, и два столбца 6X и 6Y устройств ввода, расположенных в направлении высоты корпуса 4 панели.

Вышеописанные соответствующие устройства 6a-6l ввода могут иметь одну и ту же конструкцию.

То есть, каждое из устройств 6a-6l ввода может включать в себя контактную часть 61, расположенную на поверхности корпуса 4 панели, так что биоэлектрические токи пользователя подаются на контактную часть 61, стержень 65, электрически соединенный с контроллером 53, и соединительный демпфер 67, электрически соединяющий стержень 65 и контактную часть 61.

Стержень 65 выполнен из проводника и расположен под контактной частью 61. Желательно, чтобы стержень 65 был закреплен на печатной плате 51.

Контактная часть 61 может быть выполнена из любого материала, который может передавать биоэлектрические токи пользователя на соединительный демпфер 67. То есть, контактная часть 61 может быть выполнена из проводника, проходящего через корпус 4 панели, или выполнена из диэлектрика, имеющего небольшую толщину.

Поскольку такой диэлектрик, имеющий небольшую толщину, не является отличным диэлектриком, который полностью предотвращает электропроводность, даже если контактная часть 61 выполнена из диэлектрика с меньшей, чем указанная толщина, биоэлектрические токи пользователя могут передаваться на соединительный демпфер 67. Заявитель подтвердил, что функция устройства 6 ввода может осуществляться при помощи контактной части 61, выполненной из пластмассы, имеющей толщину 2,7-3,0 мм.

Кроме того, если контактная часть 61 выполнена из диэлектрика, имеющего небольшую толщину, устройство 6 ввода может дополнительно включать в себя граничную часть 63 в виде замкнутой кривой, окружающей наружную периферийную поверхность контактной части 61.

Граничная часть 63 может быть выполнена из проводника, закрепленного на поверхности корпуса 4 панели для окружения наружной периферийной поверхности контактной части 61. Причиной этому является концентрация биоэлектрических токов пользователя на граничной части 63, выполненной из проводника, и, таким образом, предотвращение прохождение биоэлектрических токов на наружную сторону контактной части 61.

Соединительный демпфер 67 может быть закреплен на верхней поверхности стержня 65. Кроме того, соединительный демпфер 67 может включать в себя проводник 671, соединяющий контактную часть 61 и стержень 65.

Если соединительный демпфер 67 включает в себя один проводник 671, расходы на изготовления панели CP управления увеличиваются, и при приложении ударной нагрузки к панели CP управления соединительный демпфер 67 может повредиться.

Следовательно, соединительный демпфер 67 в настоящем изобретении может дополнительно включать в себя упругий корпус 673. В этом случае наружная периферийная поверхность упругого корпуса 673 может быть окружена проводником 671. Следовательно, проводник 671 осуществляет передачу биоэлектрических токов, и упругий корпус 673 осуществляет поглощение ударной нагрузки.

Как показано в качестве примера на фиг.3, панель CP управления в соответствии с вариантом осуществления настоящего изобретения может включать в себя множество устройств 6a-6l ввода. Устройства 6a-6f ввода, расположенные в направлении длины корпуса 4 панели, могут управлять светоизлучающими блоками 57 под столбцами 431-436 блоков светового разряда, расположенными в положениях, соответствующих этим устройствам 6a-6f ввода.

То есть, в варианте осуществления настоящего изобретения одно устройство ввода, расположенное в одном из столбцов 571, 572, 573, 574, 575 и 576 светоизлучающих блоков, включает/выключает множество светоизлучающих блоков 57, образующих столбцы 571, 572, 573, 574, 575 и 576 светоизлучающих блоков (включение: излучение света, выключение: нет излучения света), или регу
