Устройство обработки белья и способ управления им

Устройство обработки белья и способ управления им

Иллюстрации

Показать все

Реферат

Уровень техники

Область техники

[0002] Настоящее раскрытие относится к устройству обработки белья и способу управления им.

Обсуждение предшествующего уровня техники

[0003] Устройства обработки белья являются электронными устройствами, которые могут реализовать стирку и/или сушку объекта стирки (белья). Примеры устройств обработки белья включают в себя стиральную машину, сушильную машину и комбинированную стиральную и сушильную машину.

[0004] Устройства обработки белья, которые могут функционировать для выполнения сушки белья, могут классифицироваться на устройства обработки белья, имеющие вытяжную сушильную систему, и устройства обработки белья, имеющие циркуляционную сушильную систему, в соответствии со способом подачи нагретого воздуха (горячего воздуха) в белье после осуществления теплообмена между воздухом и бельем.

[0005] Циркуляционная сушильная система является системой, которая выполняет конденсацию воздуха, выпущенного из приемного пространства, в котором содержится белье, и после этого нагревает сжатый воздух (то есть нагревание после осушения) для повторной подачи воздуха в приемное пространство. Вытяжная сушильная система является системой, которая непрерывно подает горячий воздух в приемное пространство и выпускает воздух, подвергнутый теплообмену, из устройства обработки белья.

[0006] В случае устройства обработки белья, имеющего циркуляционную сушильную систему, непременным условием может быть обеспечение структуры для подачи охлаждающей воды в связи с тем, что необходимо выполнение осушения воздуха, выпущенного из приемного пространства, с использованием охлаждающей воды, до повторной подачи воздуха в приемное пространство. Следовательно, устройства обработки белья, имеющие циркуляционную сушильную систему, могут потреблять повышенное количество охлаждающей воды, если эффективность ее охлаждения является низкой.

[0007] С другой стороны, устройства обработки белья, имеющие вытяжную сушильную систему, могут вызвать повышенное энергопотребление в связи с тем, что они выпускают воздух, осуществляющий теплообмен с бельем, несмотря на то, что воздух имеет более высокую температуру, чем температура внешнего воздуха.

Сущность изобретения

[0008] Настоящее раскрытие ориентировано на устройство обработки белья и способ управления им, которые, по существу, устраняют одну или более проблем, обусловленные ограничениями и недостатками предшествующего уровня техники.

[0009] Цель настоящего изобретения заключается в обеспечении устройства обработки белья и способа управления им с сушильной системой, имеющей перспективную концепцию, которая может сократить потребление энергии и охлаждающей воды, необходимой для выполнения сушки белья.

[0010] Другая цель настоящего изобретения заключается в обеспечении устройства обработки белья, имеющего сушильную систему, которая может достигать повышенной эффективности сушки.

[0011] Дополнительная цель настоящего изобретения заключается в обеспечении устройства обработки белья и способа управления им, имеющего структуру для подачи охлаждающей воды, которая может препятствовать тому, чтобы охлаждающая вода достигала белья, которое должно быть высушено.

[0012] Дополнительные преимущества, задачи и отличительные признаки изобретения будут частично сформулированы в последующем описании и частично станут очевидными для средних специалистов в данной области после изучения нижеследующего или могут быть усвоены из осуществления изобретения на практике. Цели и другие преимущества изобретения могут быть реализованы и достигнуты посредством структуры, которая конкретно отмечена в письменном описании и формуле изобретения настоящего документа, а также на сопроводительных чертежах.

[0013] Для достижения этих целей и других преимуществ и в соответствии с задачей изобретения, которая реализована и широко описана в настоящем документе, способ управления устройством обработки белья включает в себя этапы, на которых выполняют операцию сушки, включающую в себя процесс циркуляции для повторной подачи воздуха, выпущенного из бака обратно в бак, процесс выпуска для выпуска части воздуха, подаваемого в бак, процесс всасывания, для подачи воздуха, находящегося снаружи бака, в воздух, циркулирующий посредством процесса циркуляции, и процесс нагревания для нагревания воздуха, который должен быть подан в бак, и производят операцию выполнения движения для вращения барабана на основе первого движения в процессе варианта реализации операции сушки, причем барабан свободно вращается в баке и в нем содержится белье, причем первое движение включает в себя процесс вращения барабана с первым числом оборотов в минуту (RPM), причем первое число RPM является числовым значением, при котором центробежная сила белья, вызванная посредством вращения барабана, больше, чем вес белья, и процесс вращения барабана со вторым числом RPM, причем второе числовое значение RPM больше первого числового значения RPM.

[0014] Время, которое занимает процесс вращения барабана со вторым числом RPM, может быть более долгим, чем время, которое занимает процесс вращения барабана с первым числом RPM.

[0015] Отношение времени, которое занимает процесс вращения барабана с первым числом RPM, ко времени, которое занимает процесс вращения барабана со вторым числом RPM, может быть постоянным.

[0016] Способ управления устройством обработки белья может дополнительно включать в себя операцию подачи охлаждающей воды для подачи воды, требуемой для охлаждения внутренней периферийной поверхности бака.

[0017] Способ управления устройством обработки белья может дополнительно включать в себя выполнение операции выбора режима для выбора того, реализовать ли операцию подачи охлаждающей воды до запуска операции сушки.

[0018] Операция подачи охлаждающей воды для подачи воды, требуемой для охлаждения внутренней периферийной поверхности бака, может быть реализована во время операции выполнения движения.

[0019] Операция подачи охлаждающей воды может быть реализована во время вращения барабана со вторым числом RPM.

[0020] Операция подачи охлаждающей воды может быть реализована исключительно во время вращения барабана со вторым числом RPM.

[0021] Способ управления устройством обработки белья может дополнительно включать в себя выполнение операции выбора режима для выбора того, выполнять ли подачу воды, требуемой для охлаждения внутренней периферийной поверхности бака, в бак в ходе варианта реализации операции сушки.

[0022] Операция выполнения движения может дополнительно включать в себя второе движение, которое должно быть реализовано до выполнения первого движения, и второе движение может включать в себя процесс вращения барабана с третьим числом RPM, причем третье число RPM является числовым значением, при котором центробежная сила белья, вызванная посредством вращения барабана, больше, чем вес белья, и процесс остановки вращения барабана до завершения барабаном 1 оборота.

[0023] Процесс остановки вращения барабана может быть запущен, когда белье поднимается выше половины высоты барабана.

[0024] Процесс остановки вращения барабана может быть реализован, когда белье повернуто на угол между 90 градусами и 180 градусами относительно нижней точки пути вращения барабана.

[0025] Следует понимать, что как предшествующее общее описание и последующее подробное описание настоящего изобретения являются иллюстративными и объяснительными и предназначены для предоставления дальнейшего объяснения изобретения, как было указано в заявке.

Краткое описание чертежей

[0026] Сопроводительные чертежи, которые включены в настоящий документ для обеспечения дополнительного понимания изобретения, и включены в состав настоящей заявки, и являются ее составной частью, иллюстрируют вариант(ы) осуществления изобретения и вместе с описанием служат для объяснения принципа изобретения.

На чертежах:

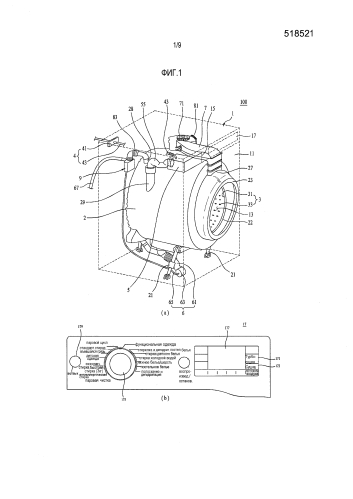

[0027] Фиг. 1a, 1b и 2 изображают устройство обработки белья согласно настоящему изобретению;

[0028] Фиг. 3a и 3b изображает всасывающий патрубок, включенный в состав устройства обработки белья согласно настоящему изобретению;

[0029] Фиг. 4 изображает блок переключения пути потока, включенный в состав устройства обработки белья согласно настоящему изобретению;

[0030] Фиг. 5a и 5b изображают блок подачи воды и направляющую для подачи воды, включенные в состав устройства обработки белья согласно настоящему изобретению;

[0031] Фиг. 6 изображает другой вариант осуществления устройства обработки белья согласно настоящему изобретению;

[0032] Фиг. 7 изображает процесс управления устройством обработки белья согласно настоящему изобретению; и

[0033] Фиг. 8a-8c и 9a-9d соответственно изображают первое движение и второе движение.

Подробное описание

[0034] Далее в настоящем документе будут подробно описаны иллюстративные варианты осуществления настоящего изобретения со ссылкой на сопроводительные чертежи. При этом конфигурация устройства, которое будет описано далее в настоящем документе, и способ управления устройства предоставлены для объяснения иллюстративных вариантов осуществления настоящего изобретения и не предназначены для ограничения технического объема настоящего изобретения. Одинаковые ссылочные обозначения во всей спецификации обозначают одинаковые составляющие элементы.

[0035] Как иллюстративно изображено на Фиг. 1a, 1b и 2, устройство обработки белья из настоящего изобретения, обозначенное посредством ссылочного обозначения 100, включает в себя корпус 1, образующий внешний вид устройства 100, резервуары 2 и 3 для белья, размещенные внутри корпуса 1 и сконфигурированные для содержания в них объекта стирки (белья) и воды для стрики, циркуляционный патрубок 7, через который осуществляется циркуляция внутреннего воздуха из резервуаров 2 и 3 для белья, вытяжной патрубок 83, через который часть внутреннего воздуха из резервуаров 2 и 3 для белья выпускается из резервуаров 2 и 3 для белья, всасывающий патрубок 81, через который наружный воздух подается в резервуары 2 и 3 для белья, и нагревательный элемент, сконфигурированный для подачи нагретого воздуха в резервуары 2 и 3 для белья.

[0036] Корпус 1 включает в себя переднюю панель 11, образующую переднюю поверхность устройства 100 обработки белья. В передней панели 11 обеспечена открытая часть 13, через которую белье загружается или вынимается из резервуаров 2 и 3 для белья.

[0037] Открытая часть 13 открывается или закрывается посредством дверцы (14, см. Фиг. 6), присоединенной к корпусу 1 с возможностью вращения.

[0038] Кроме того, панель 17 управления может быть смонтирована на передней панели 11. Панель 17 управления служит в качестве пользовательского интерфейса для обеспечения возможности информационного обмена между пользователем и контроллером (не показан) устройства 100 обработки белья.

[0039] Более конкретно, панель 17 управления включает в себя часть 179 подключения питания, которая помогает пользователю вводить команду подачи питания на устройство 100 обработки белья, и вводную часть 175, которая помогает пользователю выбирать способ обработки белья, который может обеспечить устройство 100 обработки белья.

[0040] «Способ обработки белья», выбираемый через вводную часть 175, является набором изменяющихся во времени команд управления или не изменяющихся по времени команд управления, требуемых, чтобы позволить контроллеру (не показан) управлять соответствующими устройствами, включенными в состав устройства 100 обработки белья таким образом, чтобы подавать влагу или воздух в белье.

[0041] «Способ обработки белья», как было описано выше, как правило, называется порядком обработки белья, способом управления устройства обработки белья или подобным. Множество способов обработки белья может быть запрограммировано в устройстве 100 обработки белья.

[0042] Кроме того, панель 17 управления может дополнительно включать в себя часть 177 устройства отображения, которая отображает информацию касательно способа обработки белья, выбранного посредством пользователя, или порядка работы устройства 100 обработки белья.

[0043] «Информация касательно порядка работы устройства обработки белья», отображаемая на части 177 устройства отображения, включает в себя наименование способа обработки белья, выбранного пользователем посредством вводной части 175, заданное время для выбранного способа обработки белья, целевое время завершения или оставшееся время выполнения способа обработки белья, выполняемого в настоящее время, требования, которые предоставляются пользователю устройством 100 обработки белья для выполнения способа обработки белья, выбранного посредством пользователя, и т.п. (то есть информация, связанная с функционированием устройства 100 обработки белья).

[0044] Резервуары для белья, размещенные в корпусе 1, могут включать в себя бак 2, в котором содержится вода для стирки, и барабан 3, в котором содержится белье, причем барабан 3 размещен в баке 2 с возможностью вращения.

[0045] Бак 2 имеет цилиндрическую форму и закреплен в корпусе 1 при помощи опорных элементов 21 бака. Бак 2 имеет открытую часть 22 бака, сформированную в его передней поверхности, для сообщения с открытой частью 13.

[0046] Уплотнительное кольцо 23 вставлено между открытой частью 22 бака и открытой частью 13. Уплотнительное кольцо 23 может служить не только для предотвращения передачи вибрации, сгенерированной посредством бака 2, на корпус 1, но также и для предотвращения утечки воды для стирки, содержащейся в баке 2. Для этой цели уплотнительное кольцо 23 может быть сформировано из упругого материала, такого как резина.

[0047] Барабан 3 поддерживается в баке 2 с возможностью вращения при помощи приводного блока M (см. Фиг. 6), который смонтирован на задней поверхности бака 2. Барабан 3 имеет открытую часть 31 барабана, сообщающуюся с открытой частью 22 бака, и сквозные отверстия 33, перфорированные по окружности барабана 3.

[0048] Циркуляционный патрубок 7 служит в качестве пути потока, через который внутренний воздух из бака 2 выпускается из бака 2, а затем снова направляется в бак 2. Циркуляционный патрубок 7 может быть установлен на верхней части внешней периферийной поверхности бака 2.

[0049] Для соединения с циркуляционным патрубком 7 бак 2 может иметь первую соединительную часть 26 и вторую соединительную часть 27.

[0050] Как иллюстративно изображено на Фиг. 2, первая соединительная часть 26 служит в качестве пути потока, через который внутренний воздух из бака 2 направляется в циркуляционный патрубок 7, а вторая соединительная часть 27 служит в качестве пути потока, через который воздух, введенный в циркуляционный патрубок 7, направляется в бак 2.

[0051] Вторая соединительная часть 27 может быть сформирована в уплотнительном кольце 23. Таким образом, вторая соединительная часть 27 принимает форму прорези, сформированной в уплотнительном кольце 23, и в воздуховыпускное отверстие циркуляционного патрубка 7 может быть встроено в прорезь, сформированную в уплотнительном кольце 23.

[0052] Несмотря на то что как первая соединительная часть 26, так и вторая соединительная часть 27 могут быть сформированы в окружности бака 2, расположение второй соединительной части 27 в уплотнительном кольце 23 может направлять воздух, выпущенный из циркуляционного патрубка 7, в центр барабана 3 через открытую часть 31 барабана, которая может успешно повышать эффективность теплообмена между бельем и воздухом.

[0053] Нагревательный элемент, обеспеченный для подачи нагретого воздуха в бак 2, может включать в себя вентилятор 71 и нагреватель 73, которые размещены в циркуляционном патрубке 7. Вентилятор 71 служит не только для перемещения внутреннего воздуха бака 2 в циркуляционный патрубок 7 через первую соединительную часть 26, но также и для перемещения воздуха, введенного в циркуляционный патрубок 7, во вторую соединительную часть 27. Нагреватель 73 служит для нагревания воздуха, перемещенного во вторую соединительную часть 27 посредством вентилятора 71.

[0054] В этом случае, первая соединительная часть 26 и вторая соединительная часть 27 могут быть размещены в диагональном направлении на основе поперечного сечения бака 2 параллельно основанию, на котором поддерживается корпус 1. Нагреватель 73 может быть расположен таким образом, чтобы часть нагревателя 73 тянулась в продольном направлении циркуляционного патрубка 7. Увеличение длины пути потока, образованной посредством циркуляционного патрубка 7, служит для достижения достаточного количества времени, требуемого для нагревания воздуха, перемещающегося через циркуляционный патрубок 7.

[0055] В устройстве 100 обработки белья из настоящего изобретения часть воздуха, который должен быть подан в нагреватель 73, вводится через всасывающий патрубок 81, и часть горячего воздуха, подаваемого в бак 2, выпускается из бака 2 через вытяжной патрубок 83.

[0056] Всасывающий патрубок 81 может быть расположен в пути потока, вдоль которого внутренний воздух бака 2 направляется на вентилятор 71. Это служит для обеспечения возможности ввода и циркуляции внутреннего воздуха бака 2, так же как и наружного воздуха бака 2, через циркуляционный патрубок 7 посредством вентилятора 71, установленного в циркуляционном патрубке 7, без обеспечения дополнительного устройства ввода воздуха во всасывающем патрубке 81.

[0057] Например, на Фиг. 2 изображен случай, в котором всасывающий патрубок 81 вызывает ввод наружного воздуха бака 2 в циркуляционный патрубок 7 через первую соединительную часть 26. В этом случае, отрицательное давление прикладывается к первой соединительной части 26 после вращения вентилятора 71, что вызывает ввод внутреннего воздуха бака 2, так же как и наружного воздуха бака 2, в циркуляционный патрубок 7.

[0058] При этом, как иллюстративно изображено на Фиг. 3a и 3b, всасывающий патрубок 81 согласно настоящему изобретению не требует, чтобы устройство управления (например, клапан) управляло открытием/закрытием всасывающего патрубка 81. Другими словами, всасывающий патрубок 81 согласно настоящему изобретению может быть непрерывно открыт.

[0059] Всасывающий патрубок 81 может состоять из соединительной секции 811, сообщающейся с первой соединительной частью 26 и расширительной секции 813, тянущейся от соединительной секции 811 до циркуляционного патрубка 7. Расширительная секция 813 может тянуться от соединительной секции 811 в направлении высоты бака 2 на предварительно определенную длину (другими словами, расширительная секция 813 может тянуться от соединительной секции 811 до циркуляционного патрубка 7). Это служит для предотвращения выпуска пузырьков, сформированных посредством моющего средства во время стирки белья, из бака 2 через всасывающий патрубок 81.

[0060] Кроме того, всасывающий патрубок 81 может дополнительно включать в себя фильтр F2, который фильтрует воздух, который должен быть введен в расширительную секцию 813. Фильтр F2 может быть установлен в циркуляционном патрубке 7, а расширительная секция 813 может быть закреплена в фильтре F2. Таким образом, всасывающий патрубок 81 согласно настоящему изобретению имеет один конец, прикрепленный к баку 2, и другой конец, прикрепленный к циркуляционному патрубку 7.

[0061] Эта конфигурация достигается, как только циркуляционный патрубок 7 прикрепляется к верхней части внешней периферийной поверхности бака 2. При рассмотрении устройства 100 обработки белья в контексте вибрирующей системы циркуляционный патрубок 7 и бак 2 продемонстрируют почти одинаковую вибрацию и, следовательно, вибрации не оказывают никакого эффекта на срок службы всасывающего патрубка 81, установленного для соединения бака 2 и циркуляционного патрубка 7.

[0062] Предполагая конфигурацию, в которой циркуляционный патрубок 7 прикреплен к корпусу 1, вместо его крепления на верхней части внешней периферийной поверхности бака 2, циркуляционный патрубок 7 будет вибрировать независимо от вибраций бака 2, что усложняет поддержание срока службы всасывающего патрубка 81 без дополнительного виброизолирующего устройства.

[0063] Вытяжной патрубок 83 может быть установлен в любом месте бака 2, при условии, что он сможет выпускать часть воздуха, введенного в бак 2 через циркуляционный патрубок 7 наружу бака 2.

[0064] Фиг. 1 изображает случай, в котором вытяжной патрубок 83 смонтирован к третьей соединительной части 28, сформированной в верхнем положении окружности бака 2. Когда воздух всасывается в бак 2 посредством вентилятора 71, внутренняя часть бака 2 приходит в состояние положительного давления, что вызывает выпуск части внутреннего воздуха бака 2 наружу бака 2, где имеет место атмосферное давление (то есть давление, более низкое, чем во внутренней части бака 2), через вытяжной патрубок 83, и перемещение оставшегося внутреннего воздуха бака 2 в циркуляционный патрубок 7 через первую соединительную часть 26, где имеет место отрицательное давление.

[0065] Для обеспечения возможности выпуска лишь части воздуха, подаваемого в бак 2 через циркуляционный патрубок 7, через вытяжной патрубок 83 площадь поперечного сечения вытяжного патрубка 83 может быть меньше площади поперечного сечения первой соединительной части 26 (или площади поперечного сечения циркуляционного патрубка 7).

[0066] При этом для поддержания постоянной скорости потока воздуха в бак 2 скорость потока воздуха, который может быть выпущен из вытяжного патрубка 83 (вытяжная способность), может быть равна или аналогична скорости потока воздуха, который может всасываться во всасывающий патрубок 81 (всасывающая способность).

[0067] Несмотря на то что вытяжной патрубок 83 может быть сконфигурирован для соединения внутренней части бака 2 с наружной частью корпуса 1 таким образом, чтобы направлять воздух, введенный через вытяжной патрубок 83, наружу корпуса 1, вытяжной патрубок 83 может быть соединен с водоотводным блоком 6, который служит для выпуска воды для стирки из бака 2.

[0068] Когда вытяжной патрубок 83 напрямую соединен с наружной частью корпуса 1, воздух, выпущенный их вытяжного патрубка 83, может конденсироваться на внутренней стенке в связи с тем, что воздух, выпущенный через вытяжной патрубок 83, является влажным воздухом.

[0069] Устройство 100 обработки белья из настоящего изобретения может решать вышеописанную проблему посредством соединения вытяжного патрубка 83 с водоотводным блоком 6, который включен в состав устройства для выпуска воды для стирки, находящейся в баке 2, наружу корпуса 1.

[0070] В этом случае блок 9 переключения пути потока может быть установлен в месте стыка вытяжного патрубка 83 и водоотводного блока 6 для управления открытием/закрытием вытяжного патрубка 83 и водоотводного блока 6. Это служит для предотвращения попадания воздуха, выпущенного через вытяжной патрубок 83, в бак 2 и для предотвращения попадания воды, выпущенной через водоотводной блок 6, в бак 2.

[0071] Водоотводной блок 6 согласно настоящему изобретению может включать в себя первый путь 61 водоотводного потока и насос 63, которые служат для выпуска воды для стирки из бака 2, второй путь 65 водоотводного потока, через который вода для стирки, прошедшая через насос 63, направляется в блок 9 переключения пути потока, и третий путь 67 водоотводного потока, через который вода, направленная в блок 9 переключения пути потока, направляется в место за пределами устройства (не показано), такое, как канализация.

[0072] Блок 9 переключения пути потока, установленный в месте стыка вытяжного патрубка 83 и водоотводного блока 6, может быть расположен выше, чем установленный максимальный уровень H воды (смотри Фиг. 6) бака 2.

[0073] Традиционные устройства обработки белья, как правило, включают в себя структуру (далее в настоящем документе называемый водяным затвором) для предотвращения полного выпуска воды, находящейся в пути потока, соединенного с местом за пределами устройства (то есть вышеупомянутом третьем пути водоотводного потока), для предотвращения попадания неприятного запаха в устройство обработки белья через третий путь водоотводного потока.

[0074] В случае, в котором вытяжной патрубок 83 согласно настоящему изобретению соединен с водоотводным блоком, в котором обеспечен водяной затвор, внутренний воздух бака 2 не может быть выпущен из бака 2 через вытяжной патрубок 83 во время сушки белья. Следовательно, при соединении вытяжного патрубка 83 с водоотводным блоком традиционных устройств обработки белья контроллер должен управлять числом оборотов в минуту вентилятора для нагнетания воздуха до давления, достаточного для удаления водного затвора.

[0075] Однако в случае, в котором блок 9 переключения пути потока расположен выше установленного максимального уровня воды бака 2 согласно настоящему изобретению, вытяжной патрубок 83 служит в качестве антисифонного элемента для создания водяного затвора между блоком 9 переключения пути потока и насосом 63 (во втором пути 65 водоотводного потока), тем самым препятствуя попаданию неприятного запаха в бак 2.

[0076] Воздух, введенный в вытяжной патрубок 83, может быть выпущен из бака 2 через блок 9 переключения пути потока и третий путь 67 водоотводного потока, и, следовательно, не требуется управление числом оборотов в минуту вентилятора 71 для удаления водяного затвора.

[0077] Кроме того, при помощи вышеописанной конфигурации, даже если вода для стирки подается до установленного максимального уровня воды бака 2, возможно предотвратить непреднамеренный выпуск воды для стирки из бака 2 через водоотводной блок 6.

[0078] Блок 9 переключения пути потока согласно настоящему изобретению может иметь форму, которая иллюстративно изображена на Фиг. 4.

[0079] Блок 9 переключения пути потока может включать в себя кожух 91 блока переключения, расположенный в месте стыка вытяжного патрубка 83 и второго пути 65 водоотводного потока, соединительную трубку 93 патрубка, соединяющую друг с другом вытяжной патрубок 83 и кожух 91 блока переключения, соединительную трубку 95 пути потока, соединяющую друг с другом второй путь 65 водоотводного потока и кожух 91 блока переключения, и выпускную трубку 97, соединяющую друг с другом третий путь 67 водоотводного потока и кожух 91 блока переключения.

[0080] Соединительная трубка 93 патрубка и соединительная трубка 95 пути потока могут быть расположены таким образом, чтобы быть обращенными друг к другу. Соединительная трубка 93 патрубка может быть расположена в верхней части кожуха 91 блока переключения, а соединительная трубка 95 пути потока может быть расположена в нижней части кожуха 91 блока переключения.

[0081] В этом случае переключающий клапан 99, предназначенный для открытия или закрытия соединительной трубки 93 патрубка, размещен в кожухе 91 блока переключения. Переключающий клапан 99 включает в себя основную часть 991 клапана, сконфигурированную для открытия или закрытия соединительной трубки 93 патрубка, и стержень 993 поворота клапана, сконфигурированный для присоединения основной части 991 клапана с возможностью вращения к кожуху 91 блока переключения.

[0082] Основная часть 991 клапана сохраняет соединительную трубку 93 патрубка открытой посредством ее веса, но соединительная трубка 93 патрубка закрывается посредством давления воды, когда вода для стирки вводится в кожух 91 блока переключения через второй путь 65 водоотводного потока.

[0083] При этом блок 9 переключения пути потока, имеющий вышеописанную конфигурацию, может предотвратить попадание воды для стирки, выпущенной из бака 2, в бак 2 через соединительную трубку 93 патрубка, но может не устранять возможность повторной подачи воздуха, выпущенного из бака 2, в бак 2 через соединительную трубку 95 пути потока.

[0084] Как было описано выше, вследствие наличия водяного затвора, созданного во втором пути 65 водоотводного потока, настоящее изобретение может предотвратить попадание воздуха, выпущенного через вытяжной патрубок 83, в бак 2. Однако водяной затвор не может быть создан во втором пути 65 водоотводного потока, если до момента сушки белья не происходит выпуска воды для стирки.

[0085] Соответственно, блок 9 переключения пути потока согласно настоящему изобретению может дополнительно включать в себя клапан 951 управления пути потока, предназначенный для открытия или закрытия соединительной трубки 95 пути потока. Клапан 951 управления пути потока может включать в себя запорный клапан, который открывает соединительную трубку 95 пути потока, только если вода для стирки введена в кожух 91 блока переключения через второй путь 65 водоотводного потока.

[0086] Как иллюстративно изображено на Фиг. 1 и 2, устройство 100 обработки белья из настоящего изобретения может дополнительно включать в себя блок 4 подачи воды, который подает воду для стирки в бак 2, и блок 5 подачи моющего средства, который подает моющее средство в бак 2.

[0087] Блок 4 подачи воды может включать в себя путь 43 потока подачи воды, который соединяет друг с другом бак 2 и источник подачи воды (не показан), находящийся снаружи устройства 100 обработки белья, и клапан 41 подачи воды, который открывает или закрывает путь 43 потока подачи воды под управлением контроллера (не показан).

[0088] При этом блок 5 подачи моющего средства может включать в себя резервуар 53 для моющего средства, в котором содержится моющее средство, и подающую трубку 55 бака, которая соединяет друг с другом резервуар 53 для моющего средства и бак 2. Путь 43 потока подачи воды может иметь любую форму, при условии, что он может подавать воду в резервуар 53 для моющего средства. В этом случае моющее средство, содержащееся в резервуаре 53 для моющего средства, и вода, требуемая для выполнения стирки белья, может подаваться в бак 2, как только контроллер (не показан) открывает клапан 41 подачи воды.

[0089] При этом резервуар 53 для моющего средства может выдвигаться из передней панели 11. Для этой цели блок 5 подачи моющего средства может включать в себя корпус 51, сконфигурированный для поддержки резервуара 53 для моющего средства таким образом, чтобы резервуар 53 для моющего средства мог быть выдвинут из передней панели 11. В передней панели 11 имеется открытая часть 15 резервуара, через которую выдвигается резервуар 53 для моющего средства.

[0090] В этом случае, внутренняя часть резервуара 53 для моющего средства должен сообщаться с корпусом 51, и подающая трубка 55 бака должна быть сконфигурирована для обеспечения возможности сообщения между корпусом 51 и внутренней частью бака 2.

[0091] Контроллер (не показан) может управлять блоком 4 подачи воды для обеспечения возможности подачи воды, требуемой для охлаждения бака 2 (требуемой для осуществления конденсации внутреннего воздуха бака 2), посредством блока 4 подачи воды в бак 2 (для повышения эффективности сушки).

[0092] С учетом того факта, что влажный внутренний воздух бака 2 может конденсироваться в блоке 5 подачи моющего средства, и подача воды в бак 2 во время сушки белья может непреднамеренно стать причиной увлажнения белья, содержащегося в барабане 3, устройство 100 обработки белья из настоящего изобретения может дополнительно включать в себя направляющую 25 для подачи воды, предназначенную для сообщения между подающей трубкой 55 бака и баком 2.

[0093] Направляющая 25 для подачи воды согласно настоящему изобретению имеет функцию образования водяного затвора (непрерывного сохранения постоянного количества воды для предотвращения сообщения между баком 2 и блоком 5 подачи моющего средства) для того, чтобы предотвратить попадание внутреннего воздуха бака 2 в блок 5 подачи моющего средства и вызвать перемещение воды, подаваемой в бак 2 через блок 4 подачи воды, в нижнюю часть бака 2 вдоль внутренней периферийной поверхности бака 2 для того, чтобы она не достигала белья, содержащегося в барабане 3.

[0094] Как иллюстративно изображено на Фиг. 5, направляющая 25 для подачи воды может быть сформирована в четвертой соединительной части 29, расположенной в верхнем положении окружности бака 2.

[0095] Четвертая соединительная часть 29, как иллюстративно изображено на чертеже, может принимать форму трубки, выступающей из окружности бака 2, или может принимать форму прорези, перфорированной в окружности бака 2.

[0096] Направляющая 25 для подачи воды включает в себя корпус 251 затвора, который размещен в четвертой соединительной части 29 для создания пространства для содержания воды, прокладки 253, которые служат для сохранения постоянного промежутка между внешней периферийной поверхностью корпуса 251 затвора и внутренней периферийной поверхностью четвертой соединительной части 29, и направляющую трубку 255, которая прикреплена к четвертой соединительной части 29 для направления воды, подаваемой через подающую трубку 55 бака, в корпус 251 затвора.

[0097] Направляющая трубка 255 может включать в себя корпус 255a направляющей трубки, сконфигурированный для направления воды в корпус 251 затвора, и фланец 255b, сформированный в окружности корпусе 255a направляющей трубки для прикрепления корпуса 255a направляющей трубки к четвертой соединительной части 29.

[0098] Диаметр корпуса 255a направляющей трубки определяется таким образом, чтобы внешняя периферийная поверхность корпуса 255a направляющей трубки была разнесена от внутренней периферийной поверхности корпуса 251 затвора на предварительно определенное расстояние. Длина корпуса 255a направляющей трубки определяется таким образом, чтобы нижняя часть корпуса 255a направляющей трубки, из которого выпускается вода, была разнесена от нижней части корпуса 251 затвора на предварительно определенное расстояние.

[0099] Фланец 255b должен быть сконфигурирован для блокирования пространства между внешней периферийной поверхностью корпуса 255a направляющей трубки и внутренней периферийной поверхностью четвертой соединительной части 29. Как иллюстративно изображено на Фиг. 5, фланец 255b может поддерживаться посредством верхней поверхности четвертой соединительной части 29.

[00100] Соответственно, вода, подаваемая в резервуар 53 для моющего средства через путь 43 потока подачи воды, подается в корпус 251 затвора через подающую трубку 55 бака, и корпус 255a направляющей трубки и, в свою очередь, вода, подаваемая в корпус 251 затвора, вводится в бак 2 через пространство между внутренней периферийной поверхностью корпуса 251 затвора и внешней периферийной поверхностью корпуса 255a направляющей трубки и пространство между внешней периферийной поверхностью корпуса 251 затвора и внутренней периферийной поверхностью четвертой соединительной части 29.

[00101] Постоянное количество воды всегда хранится в корпусе 251 затвора, и нижняя часть корпуса 255a направляющей трубки (в которой не обеспечен фланец 255b) непрерывно погружена в воду, содержащуюся в корпусе 251 затвора, что предотвращает подачу влажного воздуха, находящегося внутри бака 2, в блок 5 подачи моющего средства.

[00102] Кроме того, направляющая 25 для подачи воды, как было описано выше, расположена в четвертой соединительной части 29 в положении, разнесенном от вертикальной линии X, проходящей через центр C1 вращения барабана 3, в направлении Y ширины бака 2, на предварительно определенное расстояние. В силу этого направляющая 25 для подачи воды может функционировать для предотвращения достижения водой, подаваемой в бак 2 во время сушки, белья, содержащегося в барабане 3.

[00103] Кроме того, эффекты, как было описано выше, могут быть максимизированы посредством расположения четвертой соединительной части 29 таким образом, чтобы направляющая 25 для подачи воды была расположена между вертикальной линией X1 касательно к окружности барабана 3 и вертикальной линией X2 касательно к окружности бака 2 в направлении высоты бака 2.

[00104] При этом, в случае, в котором позиционирование направляющей 25 для подачи воды в вышеописанном положении является трудным, путь потока, образованный в направляющей 25 для подачи воды, может быть расположен в вышеописанном положении для достижения вышеописанных эффектов.

[00105] Как иллюстративно изображено на Фиг. 5(b), множество прокладок 253 может быть расположено на внешней периферийной поверхности корпуса 251 затвора для прикрепления корпуса 251 затвора к четвертой соединительной части 29. Пространство между соответствующими двумя соседними прокладками 253 служат в качестве путей потока, через которые вода, находящаяся в корпусе 251 затвора, вводится в бак 2.

[00106] Соответственно, если некоторые из пространств между соответствующим
