Устройство управления мультидисплейным отображением и мультидисплейная система

Устройство управления мультидисплейным отображением и мультидисплейная система

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к устройству управления мультидисплейным отображением и к мультидисплейной системе.

Уровень техники

Мультидисплейная система, в которой множество дисплеев размещаются в решетчатой конфигурации, например, таким образом, что они составляют один экран отображения, широко используется в качестве видеоустройства отображения, которое должно быть использовано для мониторинга в промышленных областях, таких как подача электроэнергии, управление дорожным движением или работа предприятий.

Мультидисплейная система отображает множество видео, включающих в себя картографическую информацию, видео, захваченные посредством камеры, и экран приложения для отображения данных и т.п. на экране отображения. Следовательно, в общем, размеры и позиции множества видео определяются посредством устройства обработки видеосигналов, и одно или множество видео выбирается из входных видеосигналов таким образом, что оно выводится на мультидисплейное устройство отображения.

В качестве устройства обработки видеосигналов, которое реализует такую функцию, например, как описано в патенте (Япония) №4628348, известно мультидисплейное процессорное устройство, которое может отображать входные видео в любых позициях и с любыми размерами на множестве дисплеев (см. патент (Япония) №4628348).

В последние годы возрастает разрешение видео, которое должно отображаться в мультидисплейной системе. Тем не менее, введение системы имеет такую проблему, что мультидисплейное процессорное устройство, которое является совместимым с ограничением по длине кабеля передачи видео и вводу высокого разрешения, является очень дорогим.

Чтобы разрешать эту проблему, видео высокого разрешения разделяется на множество видео низкого разрешения, и видео после разделения (разделенные видео) вводятся в недорогое мультидисплейное процессорное устройство, которое является совместимым только с низким разрешением, так что разделенные видео отображаются рядом. Как результат, требуемое видео высокого разрешения может отображаться на мультидисплейном устройстве отображения.

Тем не менее, в традиционном мультидисплейном процессорном устройстве, пользователь выполняет операцию для всех отдельных разделенных видео в таких случаях, когда разделенные видео временно отображаются либо не отображаются и перемещаются, изменяются их размеры, и изменяется порядок перекрытия с другим видео.

В этом случае, например, при операциях перемещения и изменениях размера, разделенные видео должны быть размещены посредством регулирования таким образом, что они являются смежными друг с другом без другого видео и в силу этого требуются время и усилия.

Когда контент, который должен отображаться, и компоновка видео изменяются согласно состояниям объекта, который должен отслеживаться в качестве формы использования мультидисплейной системы, которая используется для приложений мониторинга, серьезная проблема заключается в том, что входные видео не могут ни легко переключаться между отображением и отсутствием отображения, ни перемещаться, и их размеры не могут легко изменяться.

Дополнительно, возрастает разрешение отображения для дисплея, на котором отображается видео, и в силу этого намного большее число видео, чем раньше, может отображаться и размещаться на мультидисплейном устройстве отображения. Также, когда множество видео должно размещаться в решетчатой конфигурации, пользователь размещает видео по одному при регулировании позиций и размеров соответствующих видео.

Сущность изобретения

Цель настоящего изобретения заключается в том, чтобы предоставлять устройство управления мультидисплейным отображением, которое может легко отображать множество видео через операцию над позициями отображения видео и размеров отображения видео для группы видео, включающей в себя множество видео.

Мультидисплейное устройство отображения по настоящему изобретению имеет множество устройств отображения, имеющих соответствующие экраны отображения, и управляет мультидисплейным устройством, в котором мультидисплейный экран формируется на экранах отображения. Мультидисплейное устройство отображения включает в себя функциональный узел и контроллер отображения. Функциональный узел выполнен с возможностью принимать первую операцию относительно позиции группового отображения, которая представляет собой позицию первого отображаемого видео на мультидисплейном экране, и размер группового отображения, который представляет собой размер первого отображаемого видео. Первое отображаемое видео формируется посредством множества видео, принадлежащих первой видеогруппе. Контроллер отображения выполнен с возможностью определять позиции отображения видео, которые представляют собой позиции множества видео на экранах отображения, и размеры отображения видео, которые представляют собой размеры множества видео, на основе позиции группового отображения и размера группового отображения, причем информация отображения включает в себя размеры и позиции отдельных экранов отображения из множества экранов отображения, а также относительную позицию и относительный размер множества видео в первой видеогруппе, чтобы формировать видеосигналы для множества устройств отображения на основе позиций отображения видео и размеров отображения видео и выводить видеосигналы во множество устройств отображения.

Устройство управления мультидисплейным отображением настоящего изобретения может легко отображать множество видео посредством операции для позиции группового отображения и размера группового отображения для группы видео, включающей в себя множество видео.

Эти и другие цели, признаки, аспекты и преимущества по настоящему изобретению должны становиться более очевидными из нижеприведенного подробного описания настоящего изобретения, рассматриваемого вместе с прилагаемыми чертежами.

Краткое описание чертежей

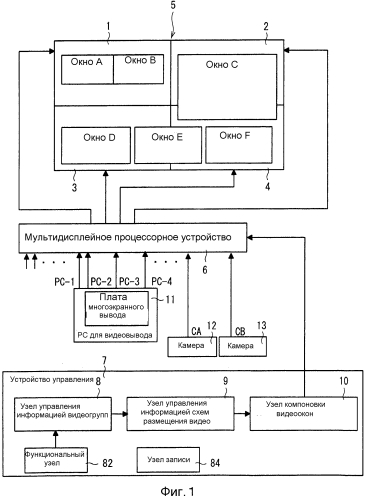

Фиг. 1 является блок-схемой, схематично иллюстрирующей один пример конструкции мультидисплейной системы;

Фиг. 2 является схемой, иллюстрирующей один пример информации отображения;

Фиг. 3 является схемой, иллюстрирующей пример компоновки видеоисточников;

Фиг. 4 является схемой, схематично иллюстрирующей один пример видео, отображаемое на мультидисплейном устройстве отображения;

Фиг. 5 является схемой, иллюстрирующей один пример информации видеоисточников;

Фиг. 6 является схемой, иллюстрирующей один пример информации видеогрупп;

Фиг. 7 является схемой, иллюстрирующей один пример информации компоновки окон;

Фиг. 8 является схемой, иллюстрирующей один пример видеоисточника в системе координат мультидисплейного устройства отображения;

Фиг. 9 является схемой, иллюстрирующей один пример информации компоновки окон;

Фиг. 10-13 являются схемами, иллюстрирующими один пример видеоисточника в системе координат для отображения;

Фиг. 14 является схемой, иллюстрирующей один пример информации компоновки дисплеев и видеоисточников;

Фиг. 15 является схемой, иллюстрирующей один пример информации схем размещения видео;

Фиг. 16 является схемой, иллюстрирующей один пример информации видеогрупп;

Фиг. 17 является схемой, схематично иллюстрирующей один пример видео, которое должно отображаться на мультидисплейном устройстве отображения;

Фиг. 18 является схемой, иллюстрирующей один пример информации видеогрупп;

Фиг. 19 является схемой, иллюстрирующей один пример информации компоновки окон;

Фиг. 20 является схемой, иллюстрирующей один пример информации компоновки дисплеев и видеоисточников;

Фиг. 21 является схемой, иллюстрирующей один пример информации схем размещения видео;

Фиг. 22 является схемой, схематично иллюстрирующей один пример видео, которое должно отображаться на мультидисплейном устройстве отображения;

Фиг. 23 является схемой, иллюстрирующей один пример информации видеогрупп;

Фиг. 24 является схемой, иллюстрирующей один пример информации компоновки дисплеев и видеоисточников;

Фиг. 25 является схемой, иллюстрирующей один пример информации схем размещения видео;

Фиг. 26 является схемой, схематично иллюстрирующей один пример видео, которое должно отображаться на мультидисплейном устройстве отображения;

Фиг. 27 является схемой, иллюстрирующей один пример информации видеогрупп;

Фиг. 28 является схемой, иллюстрирующей один пример информации компоновки окон;

Фиг. 29 является схемой, иллюстрирующей один пример информации схем размещения видео;

Фиг. 30 является схемой, иллюстрирующей один пример информации видеогрупп;

Фиг. 31 является схемой, иллюстрирующей один пример информации схем размещения видео;

Фиг. 32 является схемой, схематично иллюстрирующей один пример видео, которое должно отображаться на мультидисплейном устройстве отображения;

Фиг. 33 является схемой, схематично иллюстрирующей один пример экрана регистрации видеогрупп; и

Фиг. 34 является схемой, схематично иллюстрирующей один пример экрана редактирования видеогрупп.

Подробное описание предпочтительных вариантов осуществления изобретения

Общая конструкция

Фиг. 1 является блок-схемой, схематично иллюстрирующей один пример конструкции мультидисплейной системы согласно этому предпочтительному варианту осуществления. Как показано на фиг. 1, мультидисплейная система включает в себя мультидисплейное устройство 5, мультидисплейное процессорное устройство 6 и устройство 7 управления.

Мультидисплейное устройство 5 представляет собой группу дисплеев, имеющую множество устройств 1-4 отображения, и устройства 1-4 отображения размещаются, например, в решетчатой конфигурации. Мультидисплейное устройство 5 принимает видеосигналы для устройств 1-4 отображения из мультидисплейного процессорного устройства 6, например, через DVI-кабель, и отображает видео на основе видеосигналов.

Устройства 1-4 отображения представляют собой устройства отображения, каждое из которых имеет экран отображения, например, в 1920 пикселов на 1080 пикселов. Следовательно, размер экрана становится равным 3840×2160 пикселов на всем мультидисплейном экране мультидисплейного устройства 5.

Мультидисплейное процессорное устройство 6 принимает множество видеосигналов. Мультидисплейное процессорное устройство 6 увеличивает/уменьшает видео, представленные посредством видеосигналов (в дальнейшем в этом документе, называемых также "видеоисточниками"), в видео с любыми размерами совместно с устройством 7 управления и отображает увеличенные/уменьшенные видео или видео с неизмененным увеличением в качестве видеоокон в любых позициях мультидисплейного устройства 5. Более конкретно, мультидисплейное процессорное устройство 6 формирует видеосигналы для устройств 1-4 отображения, соответственно, совместно с устройством 7 управления и выводит видеосигналы в мультидисплейное устройство 5. Видеоокна представляют собой соответствующие части мультидисплейного экрана мультидисплейного устройства 5, на котором отображаются видеоисточники.

В примере, показанном на фиг. 1, видеоокна A-F отображаются на мультидисплейном устройстве 5. В примере по фиг. 1 видеоокна A и B отображаются на устройстве 1 отображения, и видеоокна D и F отображаются на устройствах 3 и 4 отображения соответственно. Видеоокно C отображается на устройствах 2 и 4 отображения, и видеоокно E отображается на устройствах 3 и 4 отображения.

Видеоокна C и E отображаются на множестве устройств отображения, но мультидисплейное процессорное устройство 6 выводит видео в 1920×1080 пикселов, соответствующие устройствам 1-4 отображения, в качестве видеосигналов для устройств 1-4 отображения. Другими словами, мультидисплейное процессорное устройство 6 выводит видеосигнал, который должен отображаться на устройстве 1 отображения (видеосигнал, включающий в себя видеоокна A и B), в устройство 1 отображения и выводит видеосигнал, который должен отображаться на устройстве 2 отображения (видеосигнал, включающий в себя часть видеоокна C), в устройстве 2 отображения. Мультидисплейное процессорное устройство 6 выводит видеосигнал, который должен отображаться на устройстве 3 отображения (видеосигнал, включающий в себя видеоокно D и часть видеоокна E), в устройство 3 отображения и выводит видеосигнал, который должен отображаться на устройстве 4 отображения (видеосигнал, включающий в себя видеоокно F, часть видеоокна C и часть видеоокна E), в устройство 4 отображения. Часть видеоокна C, которая должна отображаться на устройстве 2 отображения, и часть видеоокна C, которая должна отображаться на устройстве 4 отображения, составляют видеоокно C. Аналогично, часть видеоокна E, которая должна отображаться на устройстве 3 отображения, и часть видеоокна E, которая должна отображаться на устройстве 4 отображения, составляют видеоокно E.

В примере по фиг. 1 мультидисплейное процессорное устройство 6 принимает видеоисточники из PC 11 (персонального компьютера) для видеовывода и камер 12 и 13. PC 11 для видеовывода имеет, например, плату многоэкранного вывода, которая может разделять видео высокого разрешения, с тем, чтобы выводить разделенные видео. PC 11 для видеовывода выводит, например, видеоисточники PC-1-PC-4, которые получаются посредством разделения видео на четыре. Камеры 12 и 13 выводят захваченные видеоисточники CA и CB, соответственно. Устройство видеовывода, которое выводит видеосигналы в мультидисплейное процессорное устройство 6, не ограничивается этим, и могут использоваться любые устройства видеовывода.

Устройство 7 управления имеет, как показано на фиг. 1, узел 8 управления информацией видеогрупп, узел 9 управления информацией схем размещения видео, узел 10 компоновки видеоокон и функциональный узел 82.

Устройство 7 управления включает в себя, например, арифметический процессор (например, CPU) и устройство хранения данных. Арифметический процессор выполняет соответствующие этапы обработки, описанные в программе (другими словами, процедуры), с тем, чтобы реализовывать функции узла 8 управления информацией видеогрупп, узла 9 управления информацией схем размещения видео и узла 10 компоновки видеоокон, описанных ниже. Устройство хранения данных, например, состоит из одного или множества различных устройств хранения данных, таких как ROM (постоянное запоминающее устройство), RAM (оперативное запоминающее устройство), перезаписываемое энергонезависимое запоминающее устройство (EPROM (стираемое программируемое ROM)) и жесткий диск. Устройство хранения данных сохраняет различную информацию и данные и сохраняет программы, которые должны выполняться посредством арифметического процессора, и предоставляет рабочую область, в которой выполняются программы. Можно понимать, что арифметический процессор выступает в качестве различных узлов, которые осуществляют соответствующие этапы обработки, описанные в программах, либо реализует различные функции, соответствующие соответствующим этапам обработки. Дополнительно, устройство 7 управления не ограничивается этим, и различные процедуры, которые должны выполняться посредством устройства 7 управления или различных узлов, либо некоторые или все различные функции могут быть реализованы посредством аппаратных средств.

Устройство 7 управления дополнительно включает в себя интерфейс связи общего назначения, к примеру, RS-232C или Ethernet (зарегистрированная торговая марка). Устройство 7 управления и мультидисплейное процессорное устройство 6 могут обмениваться данными между собой через интерфейс связи. Дополнительно, устройство 7 управления дополнительно включает в себя пользовательский интерфейс, такой как клавиатура, мышь и монитор. Пользовательский интерфейс представляет собой один пример функционального узла 82. PC (персональный компьютер) может использоваться в качестве примера устройства 7 управления.

Ниже описываются соответствующие функции устройства 7 управления, и сначала описывается общее краткое изложение. Устройство 7 управления сортирует множество видеоисточников, которые должны вводиться в мультидисплейное процессорное устройство 6, на видеогруппы надлежащим образом, с тем, чтобы управлять ими. Видеоисточники PC-1-PC-4 сортируются на одну видеогруппу, и каждый из видеоисточников CA и CB сортируется на другую видеогруппу.

Устройство 7 управления управляет позицией отображения и размером отображения видео каждой из видеогрупп на мультидисплейном экране и управляет относительными позициями и относительными размерами видеоисточников в каждой из видеогрупп. Устройство 7 управления вычисляет позиции отображения и размеры отображения видеоокон в устройствах 1-4 отображения на основе вышеуказанных позиций отображения и размеров отображения видео видеогрупп и относительных позиций и относительных размеров видеоисточников. Устройство 7 управления формирует четыре видеосигнала, которые выводятся в устройства 1-4 отображения, соответственно, совместно с мультидисплейным процессорным устройством 6 на основе этой информации и видеоисточников PC-1-PC-4, CA и CB. Ниже приводится подробное описание.

Информация отображения

Перед подробным описанием относительно соответствующих узлов функции устройства 7 управления сначала описывается информация отображения, представляющая различные фрагменты информации относительно устройств 1-4 отображения. Фиг. 2 является таблицей, показывающей один пример информации отображения. Информация отображения включает в себя номера дисплеев, позиции отображения и размеры отображения.

Номера дисплеев представляют собой информацию для классификации устройств 1-4 отображения. Номера "1"-"4" задаются в качестве номеров дисплеев устройств 1-4 отображения соответственно. Позиции отображения представляют собой информацию, представляющую позиции экранов отображения устройств 1-4 отображения. Позиции отображения, например, представляют собой координатные точки пикселов в верхних левых концах на экранах отображения устройств 1-4 отображения в системе координат, в которой пиксел верхнего левого конца на мультидисплейном экране мультидисплейного устройства 5 представляет собой начало координат (0, 0), и их единица представляет собой пиксел. Размеры отображения представляют собой информацию, представляющую размеры экранов отображения устройств 1-4 отображения, и включают в себя число пикселов в горизонтальном направлении и число пикселов в вертикальном направлении. В примере по фиг. 2, в соответствии с пользовательской настройкой, размер отображения указывается посредством "(число пикселов в горизонтальном направлении) × (число пикселов в вертикальном направлении)". Этот способ обозначения используется для других размеров.

В примере по фиг. 2 "1920×1080" используются в качестве размеров отображения устройств 1-4 отображения. Следовательно, позиция отображения устройства 1 отображения в верхней левой позиции представляет собой (0, 0), позиция отображения устройства 2 отображения в верхней правой позиции представляет собой (1920, 0), позиция отображения устройства 3 отображения в нижней левой позиции представляет собой (0, 1920), и позиция отображения устройства 4 отображения в нижней правой позиции представляет собой (1920, 1080). В этом случае размер экрана отображения мультидисплейного устройства 5 составляет "3840 (=1920×2)×2160 (=1080×2)".

Эта информация отображения записывается, например, в узел записи (не показан) мультидисплейного процессорного устройства 6 или в узел 84 записи устройства 7 управления заранее. Эта информация отображения, как подробно описано ниже, используется для определения позиций на экране отображения, в которых отображаются соответствующие видеоисточники.

Общее представление функции устройства 7 управления

Снова со ссылкой на фиг. 1, узел 8 управления информацией видеогрупп управляет одним или более видеоисточниками в качестве одной видеогруппы. Например, видеоисточники PC-1-PC-4 управляются в качестве одной видеогруппы G1, и видеоисточники CA и CB управляются в качестве других видеогрупп G2 и G3, соответственно.

Во время управления видеогруппами узел 8 управления информацией видеогрупп управляет, по меньшей мере, первой-четвертой информацией, описанной ниже. Конкретные примеры первой-четвертой информации сначала описываются в общем, а затем описываются подробно. Различные фрагменты информации, описанные ниже, надлежащим образом записываются в узел 84 записи и считываются посредством соответствующих узлов функции по мере необходимости.

В качестве первой информации, управляется относительная позиционная взаимосвязь (в дальнейшем в этом документе упоминается также как "относительные позиции") между множеством видеоисточников в одной видеогруппе. Фиг. 3 является схемой, иллюстрирующей один пример позиционной взаимосвязи между видеоисточниками PC-1-PC-4, принадлежащими видеогруппе G1. Узел 8 управления информацией видеогрупп управляет, в качестве относительной позиции, тем, какой из видеоисточников PC-1-PC-4 размещается в какой позиции в качестве видеоокна. В примере по фиг. 3 множество видеоисточников PC-1-PC-4 размещаются рядом без другого видео. Более конкретно, видеоисточники PC-1-PC-4 размещаются в решетчатой конфигурации.

В качестве второй информации, управляется соотношение относительных размеров между множеством видеоисточников в одной видеогруппе (в дальнейшем в этом документе упоминается также как "относительный размер"). Предполагается, что видеоисточники PC-1-PC-4, принадлежащие видеогруппе G1, имеют идентичный размер.

В качестве третьей информации, управляется позиция отображения (в дальнейшем в этом документе упоминается также как "позиция группового отображения") видео каждой из групп (видео, состоящего из видеоокон, соответствующих видеоисточникам, принадлежащим каждой из видеогрупп, которые соответствуют отображаемым видео в формуле изобретения) на мультидисплейном устройстве 5.

В качестве четвертой информации, управляется размер видео каждой группы на мультидисплейном устройстве 5 (в дальнейшем в этом документе упоминается также как "размер группового отображения").

Фиг. 4 иллюстрирует один пример экрана отображения мультидисплейного устройства 5, когда видео W1 и W2 в видеогруппах G1 и G2 отображаются на мультидисплейном устройстве 5.

Узел 8 управления информацией видеогрупп управляет информацией видеоисточников и информацией видеогрупп в качестве более конкретного примера. Фиг. 5 является списком, показывающим один пример информации видеоисточников, и фиг. 6 является списком, показывающим один пример информации видеогрупп. Информация видеоисточников и информация видеогрупп, проиллюстрированная на фиг. 5 и 6, дополнительно включают в себя информацию, отличную от вышеуказанной первой-четвертой информаций. Ниже подробно описывается информация видеоисточников и информация видеогрупп.

Как показано на фиг. 5, информация видеоисточников включает в себя номер источника, название окна, разрешение источника и описание видео.

Номер источника представляет собой один фрагмент информации для классификации видеоисточника, и номера "1"-"6" задаются в качестве номеров источников для видеоисточников PC-1-PC-4, CA и CB. Название окна представляет собой другой фрагмент информации для классификации видеоисточника и представляет собой название видеоокна, соответствующего видеоисточнику. Идентичное символьное обозначение используется для видеоисточника и соответствующего названия окна.

Чтобы отличать видеоисточники, достаточно использовать любое из номера источника и названия окна.

Разрешение источника представляет собой информацию относительно размеров соответствующих видеоисточников. Поскольку ширина экрана (единица представляет собой, например, дюйм) и число пикселов, включенное в этот экран, определяются как связанные между собой в соответствии со стандартом, разрешение (=ширина экрана/число пикселов) может примерно указываться посредством числа пикселов. Следовательно, число пикселов каждого из видеоисточников также упоминается как разрешение.

В примере по фиг. 5 "1920×1080" задаются в качестве разрешений видеоисточников PC-1-PC-4. Это является идентичным размерам отображения устройств 1-4 отображения. Дополнительно, в примере по фиг. 5 "1600×900" и "800×600" задаются в качестве разрешений видеоисточников CA и CB, соответственно.

Размеры видеоисточников, показанные на фиг. 5 (разрешения), представляют начальные размеры. Фактически размеры, отображаемые на мультидисплейном устройстве 5, могут отличаться от этих размеров. Как подробнее описано ниже, относительные размеры видеоисточников, принадлежащих одной видеогруппе, не колеблются в зависимости от размеров видеоокон. Например, поскольку размеры видеоисточников PC-1-PC-4 на фиг. 5 (они принадлежат видеогруппе G1) составляют "1920×1080", отношение размеров видеоисточников PC-1-PC-4 составляет 1:1:1:1. Это отношение размеров используется также при фактическом отображении (отображении на мультидисплейном экране: см. также фиг. 4). Следовательно, разрешение источника, включенное в информацию видеоисточников, соответствует одному примеру вышеуказанного относительного размера (второй информации).

Описание относительно видео представляет собой информацию относительно получения источников для видеоисточников и т.д. Тем не менее, описание относительно видео не является обязательным.

Со ссылкой на фиг. 6, информация видеогрупп включает в себя номер группы, число источников в компоновке, позицию компоновки источников, номер источника, присутствие/отсутствие группового отображения, позицию группового отображения, размер группового отображения и порядок перекрытия групп.

Номер группы представляет собой информацию для различения видеогрупп G1-G3, и номера "1"-"3" задаются в качестве номеров групп для видеогрупп G1-G3, соответственно.

Число источников в компоновке представляет число видеоисточников, включенных в видеогруппы G1-G3. В качестве одного примера, в видеогруппах, множество видеоисточников отображаются рядом без другого видео. В качестве более конкретного примера, множество видеоисточников размещается в решетчатой конфигурации (см. также фиг. 3 и 4). Следовательно, число источников в компоновке включает в себя информацию относительно числа видеоисточников в горизонтальном направлении и информацию относительно числа видеоисточников в вертикальном направлении. В примере по фиг. 6 число источников в компоновке представляется посредством "(число видеоисточников в горизонтальном направлении) × (число видеоисточников в вертикальном направлении)" в соответствии с пользовательской настройкой. В примере по фиг. 6 "2×2" показано как число источников в компоновке видеогруппы G1. Дополнительно, поскольку числа видеоисточников (видеоисточников CA и CB), принадлежащих видеогруппам G2 и G3, равны 1, "1×1" показано как числа источников в компоновке видеогрупп G2 и G3.

Позиция компоновки источников представляет собой информацию относительно позиций, в которых размещаются видеоисточники. Поскольку множество видеоисточников размещаются в решетчатой конфигурации, позиция компоновки источников может быть представлена посредством набора из порядка, начинающегося с левой стороны в горизонтальном направлении, и порядка, начинающегося с верхней стороны в вертикальном направлении. В примере по фиг. 6 четыре позиции компоновки источников (1, 1), (2, 1), (1, 2) и (2, 2) присутствуют для видеогруппы G1, и одна позиция компоновки источников (1, 1) присутствует для каждой из видеогрупп G2 и G3.

Номер источника представляет собой информацию для указания видеоисточника, который должен отображаться в позиции, представленной посредством каждой из позиций компоновки источников. В примере по фиг. 6 номера "1"-"4" задаются в качестве номеров источников, соответствующих позициям компоновки источников (1, 1), (2, 1), (1, 2) и (2, 2) видеогруппы G1, соответственно. Следовательно, видеоисточники PC-1, PC-2, PC-3 и PC-4, принадлежащие видеогруппе G1, размещаются в верхней левой, верхней правой, нижней левой и нижней правой позициях, соответственно, как проиллюстрировано на фиг. 3 и 4.

Поскольку только видеоисточники CA и CB присутствуют в видеогруппах G2 и G3, соответственно, обе позиции компоновки источников составляют (1, 1). Видеоисточники CA и CB (номера 5 и 6 источников) размещаются в видеогруппах G2 и G3, соответственно.

Один набор из числа источников в компоновке, позиции компоновки источников и номера источника, связанного с позицией компоновки источников, соответствует одному примеру относительных позиций (первой информации) множества видеоисточников в каждой видеогруппе.

Присутствие/отсутствие группового отображения представляет собой информацию, представляющую то, что отображается или нет видео каждой видеогруппы, и в примере по фиг. 6 "присутствует", "присутствует" и "не присутствует" показаны как присутствие/отсутствие группового отображения видеогрупп G1-G3, соответственно. Устройство 7 управления определяет присутствие/отсутствие отображения видеогрупп G1-G3 на основе присутствия/отсутствия группового отображения, как подробнее описано ниже.

Дополнительно, присутствие/отсутствие группового отображения может быть изменено посредством пользовательской операции в функциональном узле 82, как описано ниже в разделе "Модификация формы для отображения". Другими словами, функциональный узел 82 принимает операцию для определения того, отображается или нет видео видеогруппы. Узел 8 управления информацией видеогрупп обновляет присутствие/отсутствие группового отображения на основе операции изменения.

Позиция группового отображения (третья информация) представляет собой информацию, представляющую позиции видео видеогрупп G1-G3 на мультидисплейном устройстве 5. Координатная точка пиксела, который находится в верхнем левом конце видео видеогруппы в системе координат, в которой пиксел в верхнем левом конце мультидисплейного устройства 5 представляет собой начало координат (0, 0), показана как позиция группового отображения. В примере по фиг. 6 (1500, 700) показана как позиция группового отображения видеогруппы G1. Дополнительно, (0, 0) показана как позиция группового отображения видеогруппы G2.

Размер группового отображения (четвертая информация) представляет размер видео каждой из видеогрупп G1-G3 (размер на мультидисплейном устройстве 5). Число пикселов в горизонтальном направлении и число пикселов в вертикальном направлении показано как размер группового отображения. В примере по фиг. 6 "1920×1080" показано как размер группового отображения видеогруппы G1, и "1600×900" показано как размер группового отображения видеогруппы G2. Другими словами, размер отображения видео W1 составляет 1920×1080, и размер отображения видео W2 составляет 1600×900.

Дополнительно, позиция группового отображения и размер группового отображения могут быть изменены посредством пользовательской операции в функциональном узле 82, как описано ниже в разделе "Модификация формы для отображения". Например, когда операция изменения для параллельного перемещения или увеличения/уменьшения выполняется для видео W1 видеогруппы G1, отображаемой на мультидисплейном устройстве 5 (один набор видеоокон PC-1-PC-4) посредством использования функционального узла 82, узел 8 управления информацией видеогрупп определяет/обновляет позицию группового отображения и размер группового отображения на основе операции изменения.

Порядок перекрытия групп представляет собой информацию, представляющую приоритет для видеогруппы, которая должна отображаться в перекрывающейся части, в которой перекрываются, по меньшей мере, части видео видеогрупп G1-G3. В примере по фиг. 6 "1" и "2" задаются в качестве порядков перекрытия групп для видеогрупп G1 и G2, соответственно. По мере того, как порядок перекрытия групп становится меньшим, приоритет является более высоким.

Порядок перекрытия групп обновляется также посредством пользовательской операции в функциональном узле 82. Другими словами, когда, по меньшей мере, части видео видеогрупп перекрываются друг с другом, функциональный узел 82 принимает операцию для указания видеогруппы, видео которой должно отображаться. Например, операция изменения для перемещения видео видеогруппы G1, отображаемой на мультидисплейном устройстве 5, на самую переднюю поверхность выполняется в функциональном узле 82. Узел 8 управления информацией видеогрупп определяет/обновляет порядок перекрытия групп на основе операции изменения.

Только тогда, когда присутствие/отсутствие группового отображения указывает "присутствует", значения могут задаваться для позиции группового отображения, размера группового отображения и порядка перекрытия групп. В примере по фиг. 6 эти значения не задаются в видеогруппах G3, в которых присутствие/отсутствие группового отображения указывает "не присутствует". Как результат, может исключаться управление необязательными данными.

Устройство 7 управления, как подробнее описано ниже, вычисляет позиции отображения и размеры в устройствах 1-4 отображения видеоокон, которые должны отображаться на устройствах 1-4 отображения, соответственно, на основе информации видеоисточников, информации видеогрупп (в частности, первой-четвертой информации) и информации отображения, совместно с мультидисплейным процессорным устройством 6, и формирует видеосигналы для устройств 1-4 отображения на основе позиций отображения и размеров в устройствах 1-4 отображения.

Видеоисточник и видеоокно указывают идентичное видео, хотя они отличаются тем, отображаются они или нет на мультидисплейном экране, а именно, разрешением и присутствием/отсутствием увеличения/уменьшения. Следовательно, в дальнейшем в этом документе, во избежание избыточного выражения, информация, которая должна предоставляться в видеоисточник и в видеоокно, иногда выражается как информация, которая должна совместно предоставляться в видеоисточник и видеоокно. Например, номер источника представляет собой информацию для различения видеоисточников, но в дальнейшем он выражается также в качестве номера источника видеоокна PC-1. Это означает то, что номер источника для видеоисточника PC-1 соответствует видеоокну PC-1.

Например, когда используются информация видеоисточников и информация видеогрупп, показанные на фиг. 5 и 6, видео W1 и W2 видеогрупп G1 и G2 отображаются на мультидисплейном устройстве 5, как показано на фиг. 4.

В дальнейшем в этом документе приводится подробное описание того, как отображать/не отображать видео видеогрупп G1-G3 на мультидисплейном устройстве 5 на основе информации видеоисточников и информации видеогрупп.

Узел 8 управления информацией видеогрупп сначала проверяет присутствие/отсутствие группового отображения в информации видеогрупп. Следующий процесс выполняется только для видеогрупп, в которых присутствие/отсутствие группового отображения указывает "присутствует" (видеогрупп G1 и G2).

Узел 8 управления информацией видеогрупп вычисляет информацию схем размещения видео для видеоисточника, который должен отображаться на мультидисплейном устройстве 5, на основе информации видеогрупп и информации видеоисточников. Информация схем размещения видео включает в себя размеры видеоисточников на мультидисплейном экране (другими словами, размеры видеоокон, соответствующих видеоисточникам: в дальнейшем в этом документе упоминаются также как "размеры отображения видео") и позиции отображения видеоокон, соответствующих видеоисточникам на экранах отображения устройств 1-4 отображения (в дальнейшем в этом документе упоминаются также как "позиции отображения на дисплее").

Сначала описывается вычисление размера отображения видео. Размер отображения видео вычисляется таким образом, что относительный размер и относительная позиция видеоокон на мультидисплейном устройстве 5 равны относительному размеру и относительной позиции видеоисточников с учетом относительного размера, относительной позиции (множества видеоисточников, принадлежащих одной видеогруппе) и размера группового отображения. Поскольку множество видеоисточников размещается в решетчатой конфигурации, учитываются размер Sx2 отображения видео в горизонтальном направлении и размер S
