Устройство для обработки белья

Устройство для обработки белья

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к устройству для обработки белья.

Предпосылки изобретения

Понятно, что в основном устройство для обработки белья включает в себя устройство, выполненное с возможностью стирки белья, устройство, выполненное с возможностью сушки белья, и устройство, выполненное с возможностью выполнения как стирки, так и сушки белья.

Устройство для обработки белья с фронтальной загрузкой (также называемое стиральной машиной барабанного типа) выполнено с возможностью загрузки белья в устройство спереди устройства и имеет загрузочное отверстие, через которое белье можно загружать в устройство. Поскольку устройство для обработки белья с фронтальной загрузкой имеет загрузочное отверстие, расположенное на уровне ниже талии пользователя, использование устройства является неудобным в том, что пользователь должен наклоняться при загрузке белья в устройство или выгрузки белья из устройства.

Для устранения такого неудобства среди известных устройств для обработки белья было предложено устройство для обработки белья, в котором дополнительно обеспечена опорная подставка на устройстве для обработки белья с фронтальной загрузкой.

Однако опорная подставка, расположенная на известном устройстве для обработки белья, просто предназначена для увеличения высоты загрузочного отверстия и не может выполнять функцию обработки белья, такую как стирка или сушка белья.

Краткое описание изобретения

Соответственно, настоящее изобретение относится к устройству для обработки белья, которое, по существу, устраняет одну или более проблем, обусловленных ограничениями и недостатками известного уровня техники.

Целью настоящего изобретения является создание устройства для обработки белья, которое соединено с возможностью отсоединения с другим устройством для обработки белья, для выполнения обеих функций стирки и сушки белья.

Другой целью настоящего изобретения является создание устройства для обработки белья, которое выполнено с возможностью легкой подачи воды для стирки в приемный узел или слива ее из приемного узла, расположенного с возможностью выдвижения в кожухе для вмещения белья.

Другой целью настоящего изобретения является создание устройства для обработки белья, обеспечивающего конденсацию влаги, вышедшей из приемного узла, и возврат конденсата в приемный узел.

Еще одной целью настоящего изобретения является создание устройства для обработки белья, предотвращающее нахождение воды для стирки в сливном узле, служащем для слива воды для стирки, содержащейся в приемном узле.

Дополнительные преимущества, цели и признаки настоящего изобретения будут частично изложены в нижеследующем описании и частично станут понятны специалистам в данной области техники после изучения нижеследующего или могут быть изучены в результате осуществления на практике настоящего изобретения. Цели и другие преимущества могут быть осуществлены и достигнуты за счет конструкции, конкретно отмеченной в письменном описании и его формуле изобретения, а также на прилагаемых чертежах.

Для достижения этих целей и других преимуществ и в соответствии с целью настоящего изобретения, как воплощено и широко описано в данном документе, устройство для обработки белья включает в себя кожух, ящик, расположенный с возможностью выдвижения в кожухе, приемный узел, расположенный в ящике и имеющий отделение для содержания воды для стирки, водоподающий канал, соединенный с источником подачи воды, для подачи воды для стирки в приемный узел, элемент, в котором расположен водоподающий канал, или который поддерживает водоподающий канал, причем элемент расположен с возможностью поворота на кожухе, и направляющее устройство элемента, расположенное на кожухе, для направления перемещения элемента.

Направляющее устройство элемента может быть выполнено с возможностью поддержания нижней поверхности элемента.

Устройство для обработки белья может дополнительно включать в себя первый кронштейн направляющего устройства, расположенный на элементе, и второй кронштейн направляющего устройства, расположенный на направляющем устройстве элемента в продольном направлении, и при помощи которого первый кронштейн направляющего устройства подвижно поддерживается.

Второй кронштейн направляющего устройства может быть выполнен за счет выступающей направляющей, которая образована на направляющем устройстве элемента в продольном направлении, или может быть выполнен при помощи канавки, которая образована на направляющем устройстве элемента в продольном направлении посредством сгиба направляющего устройства элемента, причем первый кронштейн направляющего устройства может быть выполнен при помощи крючка, выступающего от элемента и подвижно соединенного со вторым кронштейном направляющего устройства.

Направляющее устройство элемента может быть закреплено на кожухе для расположения над ящиком, и элемент может быть расположен между направляющим устройством элемента и ящиком.

Устройство для обработки белья может дополнительно включать в себя водосливной канал для слива воды для стирки из приемного узла на наружную сторону кожуха, первую раму, установленную с возможностью поворота на ящике, для поддержания водосливного канала, вторую раму, установленную с возможностью поворота на кожухе, для поддержания водосливного канала, и вращающийся вал рам, соединяющий с возможностью поворота первую раму со второй рамой.

Устройство для обработки белья может дополнительно включать в себя водосливной канал, поддерживаемый элементом или расположенный на элементе, для слива воды для стирки из приемного узла на наружную сторону приемного узла, причем элемент может быть расположен на верхнем участке задней поверхности ящика.

Первый элемент может быть выполнен с формой поперечного сечения, вмещающей верхний край задней поверхности ящика.

Первый элемент может образовать канал для воды для стирки, который разделен на первый канал и второй канал при помощи перегородки, причем первый канал может быть расположен над ящиком, параллельно верхней поверхности ящика, и второй канал может быть расположен за ящиком, параллельно задней поверхности ящика.

Водоподающий канал может включать в себя первый канал, соединительную трубу, соединенную между первым каналом и источником подачи воды, и водоподающую трубу, соединенную между первым каналом и приемным узлом, причем водосливной канал может включать в себя второй канал, первую водосливную трубу, соединенную между вторым каналом и приемным узлом, и вторую водосливную трубу, соединенную между вторым каналом и наружной стороной кожуха.

Устройство для обработки белья может дополнительно включать в себя водосливной канал, поддерживаемый элементом, для слива воды для стирки из приемного узла на наружную сторону приемного узла, причем водоподающий канал может включать в себя первый канал, расположенный в элементе, соединительную трубу, соединенную между первым каналом и источником подачи воды, и водоподающую трубу, соединенную между первым каналом и приемным узлом, и, причем водосливной канал может поддерживаться элементом.

Устройство для обработки белья может дополнительно включать в себя водосливной канал, поддерживаемый элементом, для слива воды для стирки из приемного узла на наружную сторону приемного узла, причем водоподающий канал может поддерживаться элементом, и, причем водосливной канал может включать в себя второй канал, расположенный в элементе, первую водосливную трубу, соединенную между вторым каналом и приемным узлом, и вторую водосливную трубу, соединенную между вторым каналом и наружной стороной кожуха.

Элемент может включать в себя основание, соединенное с возможностью поворота с кожухом, первый канал, расположенный в основании, для образования участка водоподающего канала, и крышку, соединенную с основанием, для закрытия первого канала.

Водоподающий канал может включать в себя первый канал, соединительную трубу, соединенную между первым каналом и источником подачи воды, и водоподающую трубу, соединенную между первым каналом и приемным узлом.

Устройство для обработки белья может дополнительно включать в себя водосливной канал для слива воды для стирки из приемного узла на наружную сторону приемного узла, причем водосливной канал может включать в себя второй канал, расположенный в основании, первую водосливную трубу, соединенную между вторым каналом и приемным узлом, и вторую водосливную трубу, соединенную между вторым каналом и наружной стороной кожуха.

Вторая водосливная труба может иметь гибкую конструкцию или может быть выполнена из упругого материала на, по меньшей мере, ее участке.

Устройство для обработки белья может дополнительно включать в себя водосливной канал, поддерживаемый элементом, для слива воды для стирки из приемного узла на наружную сторону приемного узла, и сливную трубу для направления воды для стирки, подаваемой из водосливного канала на наружную сторону кожуха, причем участок водосливного канала, который соединен со сливной трубой, может иметь гибкую конструкцию или может быть выполнен из упругого материала.

Устройство для обработки белья может дополнительно включать в себя отверстие для подачи воды, образованное на ящике, и с которым соединен водоподающий канал, сквозное отверстие, образованное на приемном узле и сообщающееся с отверстием для подачи воды, и отводящий узел, расположенный между отверстием для подачи воды и сквозным отверстием, для отвода влаги, вышедшей из приемного узла через сквозное отверстие и возврата влаги в сквозное отверстие.

Отводящий узел может включать в себя первую отводящую часть, расположенную на ящике, для расположения над сквозным отверстием для конденсации влаги, вышедшей из сквозного отверстия, и вторую отводящую часть, расположенную над сквозным отверстием для направления конденсата, выходящего из первой отводящей части, в сквозное отверстие.

Устройство для обработки белья по п. 19, в котором вторая отводящая часть может включать в себя отводящий элемент, выступающий к первой отводящей части от верхней поверхности приемного узла, и сквозное отверстие отводящего элемента, образованное в отводящей элементе и сообщающееся со сквозным отверстием, причем первая отводящая часть может выступать ко второй отводящей части от верхней поверхности ящика.

Устройство для обработки белья может дополнительно включать в себя приемную выемку, образованную на верхней поверхности приемного узла, которая является вогнутой, и имеющую больший диаметр, чем диаметр сквозного элемента, причем сквозное отверстие расположено в приемной выемке, фланец отводящего элемента, выступающий от наружной поверхности отводящего элемента, для контакта с внутренней поверхностью приемной выемки, сквозное отверстие фланца, образованное во фланце отводящего элемента, и отводящее отверстие для направления конденсата, прошедшего в приемную выемку через сквозное отверстие фланца, в сквозное отверстие, причем первая отводящая часть может быть расположена в области, образованной за счет выступа фланца отводящего элемента к ящику.

Первая отводящая часть может быть образована при помощи множества полых стержней, имеющих разные диаметры, причем каждый полый стержень имеет цилиндрическую форму, причем множество полых стержней может быть выполнено с возможностью образования концентрических окружностей вокруг отверстия для подачи воды, и, причем один из полых стержней может иметь наибольшую площадь, которая больше площади сквозного отверстия отводящего элемента, но меньше площади фланца отводящего элемента, и другой из полых стержней может иметь наименьшую площадь, которая меньше площади сквозного отверстия отводящего элемента.

Приемный узел может включать в себя бак, расположенный в ящике, для содержания воды для стирки и барабан, установленный с возможностью вращения в баке, для содержания белья, причем ящик может включать в себя отверстие для подачи воды, на котором загрузочное отверстие и водоподающий канал соединены друг с другом, причем бак может включать в себя сквозное отверстие, соединяющее отверстие для подачи воды с барабаном, и загрузочное отверстие бака, соединяющее загрузочное отверстие с барабаном.

Устройство для обработки белья может дополнительно включать в себя тубу, соединенную между отверстием для подачи воды и сквозным отверстием и имеющую гибкую конструкцию или выполненную из упругого материала.

Устройство для обработки белья может дополнительно включать в себя дверь, установленную с возможностью поворота на баке, для открытия и закрытия загрузочного отверстия бака, уплотняющий элемент, расположенный на двери, который вставляется в загрузочное отверстие бака, первый выступ, выступающий от уплотняющего элемента, для контакта с внутренней поверхностью загрузочного отверстия бака и второй выступ, расположенный над загрузочным отверстием бака и выступающий от уплотняющего элемента, для контакта с баком.

Устройство для обработки белья может дополнительно включать в себя сквозное отверстие, через которое вода для стирки подается в приемный узел, причем водоподающий канал может проходить через ящик и соединен со сквозным отверстием (причем водоподающий канал может проходить через ящик и соединен со сквозным отверстием).

Водоподающий канал может иметь гибкую конструкцию или может быть выполнен из упругого материала на, по меньшей мере, его участке.

Участок водоподающего канала, который расположен между сквозным отверстием и ящиком, может иметь гибкую конструкцию или может быть выполнен из упругого материала.

Устройство для обработки белья может дополнительно включать в себя опору для поддержания приемного узла в ящике с возможностью перемещения.

Приемный узел может включать в себя бак, расположенный в ящике, для содержания воды, барабан, установленный с возможностью вращения в баке, для содержания белья и, по меньшей мере, одну опору бака для поддержания бака в ящике с возможностью перемещения.

Следует понимать, что как вышеупомянутое общее описание, так и нижеследующее подробное описание настоящего изобретения являются примерными и пояснительными и предназначены для обеспечения дополнительного объяснения настоящего изобретения, как заявлено.

Краткое описание чертежей

Сопроводительные чертежи, которые включены для дальнейшего понимания настоящего изобретения, и включены в настоящую заявку и составляют ее часть, иллюстрируют варианты осуществления настоящего изобретения и вместе с описанием служат для объяснения принципа настоящего изобретения. На чертежах

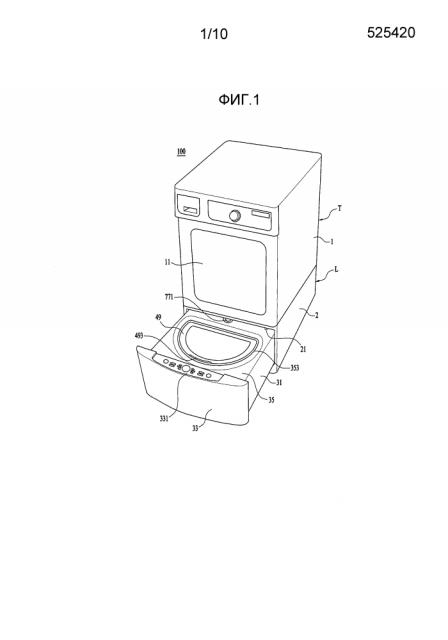

фиг. 1 - перспективный вид устройства для обработки белья в соответствии с настоящим изобретением;

фиг. 2 - перспективный вид с пространственным разделением элементов устройства для обработки белья на фиг. 1;

фиг. 3 - вид ящика, бака и двери, являющихся составными частями устройства для обработки белья, в соответствии с настоящим изобретением;

фиг. 4 - вид крышки бака, являющейся составной частью устройства для обработки белья, в соответствии с настоящим изобретением;

фиг. 5 - вид отводящего узла, являющегося составной частью устройства для обработки белья, в соответствии с настоящим изобретением;

фиг. 6 - вид направляющего устройства и направляющего устройства для слива воды, являющихся составными частями устройства для обработки белья, в соответствии с настоящим изобретением;

фиг. 7 - вид направляющего устройства для слива воды, являющегося составной частью устройства для обработки белья, в соответствии с настоящим изобретением;

фиг. 8 - вид, показывающий работу направляющего устройства, являющегося составной частью устройства для обработки белья, в соответствии с настоящим изобретением; и

фиг. 9 и 10 - виды другого варианта осуществления направляющего устройства, являющегося составной частью устройства для обработки белья, в соответствии с настоящим изобретением.

Подробное описание изобретения

Подробно будет сделана ссылка на предпочтительные варианты осуществления настоящего изобретения, примеры которых проиллюстрированы на сопроводительных чертежах. Где возможно, одни и те же ссылочные позиции будут использованы на чертежах для обозначения одних и тех же или подобных элементов.

Ниже настоящее изобретение будет описано с использованием устройства для обработки белья, включающего в себя как первое устройство T для обработки, так и второе устройство L для обработки.

Первое устройство T для обработки в соответствии с настоящим изобретением может включать в себя кожух 1, образующий внешний вид, бак (не показан), расположенный в кожухе 1, для содержания воды для стирки, барабан (не показан), установленный с возможностью вращения в баке, для содержания белья, водоподающий узел (не показан) для подачи воды для стирки в бак и водосливной узел (не показан) для слива воды для стирки, содержащейся в баке, на наружную сторону кожуха 1.

Кожух 1 первого устройства для обработки включает в себя загрузочное отверстие (не показано), через которое белье загружают в кожух 1 или выгружают из кожуха 1. Загрузочное отверстие первого устройства для обработки открывается и закрывается дверью 11 первого устройства для обработки, соединенной шарнирно с кожухом 1 первого устройства для обработки.

Бак первого устройства для обработки включает в себя загрузочное отверстие, сообщающееся с загрузочным отверстием первого устройства для обработки, и, таким образом, пользователь может загружать белье в барабан первого устройства для обработки после открытия двери 11 первого устройства для обработки.

Когда первое устройство T для обработки предназначено также для выполнения функции сушки белья, кожух 1 первого устройства для обработки должен содержать устройство для подачи горячего воздуха (не показано) для подачи горячего воздуха в бак первого устройства для обработки.

Устройство для подачи горячего воздуха (не показано) может включать в себя циркуляционный канал для циркуляции воздуха в баке первого устройства для обработки и теплообменное устройство, расположенное на циркуляционном канале для удаления влаги и нагрева воздуха, выходящего из бака первого устройства для обработки.

В качестве альтернативы, устройство для подачи горячего воздуха (не показано) также может включать в себя выпускной канал для выпуска воздуха из бака первого устройства для обработки на наружную сторону кожуха 1 первого устройства для обработки, подающий канал для подачи воздуха с наружной стороны кожуха 1 первого устройства для обработки в бак первого устройства для обработки и теплообменное устройство, расположенное на подающем канале.

В отличие от вышеупомянутой конструкции, если первое устройство T для обработки предназначено для выполнения функции сушки белья, для первого устройства для обработки может не потребоваться бак. В этом случае устройство для подачи горячего воздуха должно подавать горячий воздух в барабан первого устройства для обработки, расположенный в кожухе 1 первого устройства для обработки.

Второе устройство L для обработки, включенное в состав устройства для обработки белья, в соответствии с настоящим изобретением включает в себя кожух 2, расположенный с возможностью отсоединения на кожухе 1 первого устройства для обработки, ящик 3, расположенный в кожухе 2, который может выдвигаться из него, и приемный узел 4-5, расположенный в ящике 3 и служащий в качестве отделения для обработки белья.

Кожух 2, который образует внешний вид второго устройства L для обработки, может поддерживать кожух 1 первого устройства для обработки. В отличие от кожуха, изображенного на фиг. 1, кожух 2, расположенный на втором устройстве для обработки, может быть расположен с возможностью отсоединения на верхней поверхности или боковой поверхности кожуха 1 первого устройства для обработки.

Однако, поскольку высота двери 11 первого устройства для обработки увеличена, когда второе устройство L для обработки расположено под первым устройством T для обработки, пользователю удобно загружать белье в устройство для обработки или выгружать белье из устройства для обработки.

Кожух 2 включает в себя открытую поверхность 21, так что ящик 3 выдвигается из кожуха 2 или вдвигается в кожух 2 через открытую поверхность 21. Когда второе устройство L для обработки расположено на нижней поверхности первого устройства T для обработки, открытая поверхность 21 предпочтительно расположена на стороне (передней стороне первого устройства T для обработки), на которой расположена дверь 11 первого устройства для обработки.

Как показано на фиг. 2, ящик 3 включает в себя корпус 31, имеющий открытую верхнюю поверхность, и крышку 35, расположенную на открытой верхней поверхности корпуса 31 ящика.

Корпус 31 ящика может быть выполнен в шестиугольной форме, имеющей полость, образованную в ней. Крышка 35 ящика закреплена на корпусе 31 ящика для образования верхней поверхности корпуса 31 ящика.

Корпус 31 ящика содержит на своей передней поверхности панель 33. Панель 33 ящика может включать в себя ручку (не показана). В этом случае пользователь может выдвигать корпус 31 ящика, расположенный в кожухе 2, из кожуха 2 при помощи ручки.

Панель 33 ящика может включать в себя панель 331 управления для управления работой второго устройства L для обработки. Панель 331 управления служит для обеспечения ввода команд управления пользователем для управления узлами для подачи воды для стирки в приемный узел 4-5 и слива воды для стирки из приемного узла 4-5, узлом для вращения белья, узлами для подачи пара или горячего воздуха на белье и им подобного.

Панель 331 управления может также служить для обеспечения проверки пользователем команд управления, введенных пользователем, и отображения состояния выполнения команд управления, введенных пользователем.

Крышка 35 ящика может содержать загрузочное отверстие 353, образованное в крышке 35 ящика, для сообщения внутренней части корпуса 31 ящика с наружной стороной корпуса 31 ящика, и отверстие 355 для подачи воды, образованное в крышке 35 ящика, для направления воды для стирки в приемный узел 4-5.

Приемный узел 4-5, расположенный в ящике 3, может включать в себя бак 4, расположенный в корпусе 31 ящика, для обеспечения отделения для содержания белья, и барабан 5, установленный с возможностью вращения в баке 4, для содержания белья.

Бак 4 может включать в себя корпус 41 бака, имеющий отделение для содержания воды для стирки и имеющий открытую верхнюю поверхность, и крышку 43, закрепленную на верхней поверхности корпуса 41 бака. Барабан 5 может быть выполнен в цилиндрической форме, имеющей открытую верхнюю поверхность.

Как показано на фиг. 3, барабан 5 может вращаться в корпусе 41 бака при помощи приводного узла, расположенного на наружной стороне корпуса 41 бака. Приводной узел может включать в себя статор M1, закрепленный на корпусе 41 бака, для генерации вращающегося магнитного поля, ротор M2, который вращается под действием вращающегося магнитного поля, и приводной вал M3, проходящий через корпус 41 бака и соединяющий барабан 5 с ротором M2.

Барабан 5 включает в себя сквозные отверстия 51, образованные на его наружной периферийной поверхности, для сообщения внутренней части барабана 5 с внутренней частью корпуса 41 бака.

Корпус 41 бака закреплен в корпусе 31 ящика при помощи опор D бака.

Каждая из опор D бака может включать в себя соединительный участок D1 ящика, соединительный участок D3 бака и стержень D5, соединяющий соединительный участок D3 бака с соединительным участком D1 ящика.

Здесь корпус 31 ящика может содержать первый кронштейн 311 для поддержания соединительного участка D1 ящика, и корпус 41 бака может содержать на своей наружной периферийной поверхности второй кронштейн 411, поддерживаемый соединительным участком D3 бака.

Первый кронштейн 311 может быть расположен на корпусе 31 ящика, и второй кронштейн 411 может выступать к внутренней поверхности корпуса 31 ящика от наружной периферийной поверхности корпуса 41 бака.

Крышка 43 бака включает в себя корпус 431 крышки, образующий верхнюю поверхность корпуса 41 бака, и загрузочное отверстие 435 бака, образованное в корпусе 431 крышки, для сообщения загрузочного отверстия 353 с барабаном 5.

Загрузочное отверстие 435 бака содержит дверь 49, соединенную шарнирно с корпусом 431 крышки.

Дверь 49 соединена с корпусом 431 крышки с помощью шарнира (не показан). Загрузочное отверстие 353 расположено над загрузочным отверстием 435 бака. Дверь 49 или загрузочное отверстие 435 бака имеет меньший размер, чем размер загрузочного отверстия 353. Соответственно, даже если загрузочное отверстие 435 бака расположено под крышкой 35 ящика, загрузочное отверстие 435 бака может открываться и закрываться дверью 49.

В частности, наружная периферийная поверхность двери предпочтительно расположена на заданных расстояниях X1 и X2 от внутренней периферийной поверхности загрузочного отверстия 353 во избежание проблемы в том, что дверь 49 не может открываться из-за помехи между дверью 49 и загрузочным отверстием 353, вызванной допуском на геометрическую форму или позиционным допуском.

Дверь 49 может содержать ручку 493, которая закрепляет с возможностью отсоединения дверь 49 с крышкой 35 ящика или корпусом 431 крышки.

Дверь 49 может содержать уплотняющий узел 495 для предотвращения утечки воды для стирки через загрузочное отверстие 435 бака.

Уплотняющий узел 495 может включать в себя уплотняющий элемент 496, закрепленный на нижней поверхности двери 49, который вставляется в загрузочное отверстие 435 бака после закрытия загрузочного отверстия 435 бака, и первый и второй выступы 497 и 498, выступающие от уплотняющего элемента 496.

Первый выступ 497 выступает к внутренней периферийной поверхности загрузочного отверстия 435 бака от наружной периферийной поверхности уплотняющего элемента 496. Первый выступ 497 предпочтительно имеет длину, достаточную для контакта с внутренней периферийной поверхностью загрузочного отверстия 435 бака при закрытии дверью 49 загрузочного отверстия 435 бака.

Первый выступ 497 может включать в себя два или более выступов, расположенных на уплотняющем элементе 496. Два или более первых выступов 497 могут быть расположены на заданном расстоянии друг от друга.

Второй выступ 498 может выступать от наружной периферийной поверхности уплотняющего элемента 496 для закрытия загрузочного отверстия 435 бака при закрытии загрузочного отверстия 435 бака дверью 49. Другими словами, второй выступ 498 должен иметь длину, достаточную для контакта с верхней поверхностью корпуса 431 крышки при закрытии загрузочного отверстия 435 бака дверью 49.

Хотя уплотняющий узел 495 может быть выполнен из любых материалов при условии, что он может уплотнять загрузочное отверстие 435 бака при закрытии загрузочного отверстия 435 бака дверью 49, в качестве примера уплотняющий узел 495 может быть выполнен из упругого материала, такого как резина.

Как показано на фиг. 4, корпус 431 крышки, который образует верхнюю поверхность корпуса 41 бака, включает в себя установочное ребро 439, установленное на внутренней периферийной поверхности корпуса 41 бака. Установочное ребро 439 может содержать наклонный участок 4391 для направления воды для стирки из корпуса 31 бака в барабан 5.

Барабан 5, расположенный в корпусе 41 бака, выполнен в цилиндрической форме, имеющей открытую верхнюю поверхность. Барабан 5 включает в себя сквозные отверстия 51, которые образованы на его наружной периферийной поверхности, для сообщения внутренней части барабана 5 с внутренней частью корпуса 41 бака.

В данном варианте осуществления при вращении барабана 5 вода для стирки, содержащаяся в корпусе 41 бака, может подниматься к крышке 43 бака от нижней поверхности корпуса 41 бака при вращении вдоль внутренней периферийной поверхности корпуса 41 бака. При этом наклонный участок 4391 служит для направления воды для стирки, перемещающейся к крышке 43 бака от нижней поверхности корпуса 41 бака, к верхней поверхности барабана 5.

При повторной подаче воды для стирки в барабан 5 через верхнюю поверхность барабана 5 вода для стирки может ударяться о белье, содержащееся в барабане 5. Следовательно, настоящее изобретение может повысить эффективность стирки за счет наклонного участка 4391.

Корпус 431 крышки включает в себя сквозное отверстие 438, которое расположено под отверстием 355 для подачи воды, образованным на ящике 3, для направления воды для стирки, подаваемой в отверстие 355 для подачи воды, в барабан 5.

Поскольку бак 4 неподвижно расположен в ящике 3, положение сквозного отверстия 438 теоретически считается неподвижным под отверстием 355 для подачи воды (считается, что относительное перемещение между сквозным отверстием и отверстием для подачи воды не происходит). Соответственно, также можно подавать воду для стирки, которая подается в отверстие 355 для подачи воды через трубу, соединенную между сквозным отверстием 438 и отверстием 355 для подачи воды, в бак 4. Труба, которая соединена между сквозным отверстием 438 и отверстием 355 для подачи воды, может иметь гибкий шланг или сильфонный шланг или может быть выполнена из упругого материала.

В этом случае водоподающая труба 77 предпочтительно имеет упругую или гибкую конструкцию, на, по меньшей мере, ее одном участке. Участок водоподающей трубы 77, который имеет гибкую или упругую конструкцию, может быть расположен между сквозным отверстием 438 и крышкой 35 ящика (верхней поверхностью ящика).

Однако труба, соединенная между сквозным отверстием 438 и отверстием 355 для подачи воды, может вибрировать, когда вибрация, генерируемая во время вращения барабана 5, передается корпусу 41 бака. В этом случае необходимо рассматривать проблемы, связанные с тем, что срок службы трубы уменьшается, или необходимо выбрать конструкцию для уменьшения вибрации трубы. Соответственно, будет более предпочтительным, чтобы вода для стирки подавалась в бак 4 посредством расположения сквозного отверстия 438 под отверстием 355 для подачи воды без использования промежуточного элемента, соединенного между сквозным отверстием 438 и отверстием 355 для подачи воды.

При этом при условии, что нет трубы, соединенной между сквозным отверстием 438 и отверстием 355 для подачи воды при подаче горячей воды в корпус 41 бака или подаче пара в корпус 41 бака из устройства генерации пара (не показано), существует проблема в том, что влага (вода, пар, туман и т.д.) из бака 41 проходит в кожух 2 через сквозное отверстие 438.

Конкретно, когда влага или тепло из бака 41 проходят в кожух 2 через сквозное отверстие 438, эффективность стирки может ухудшиться, и устройства (электронные устройства), расположенные в кожухе 2, могут выйти из строя или заржаветь. Соответственно, устройство для обработки белья в соответствии с настоящим изобретением может дополнительно включать в себя отводящий узел для минимизации влаги, которая выходит из бака 41 в кожух 2 через сквозное отверстие 438.

Как показано на фиг. 5, отводящий узел 45, включенный в состав устройства для обработки белья, в соответствии с настоящим изобретением может включать в себя первую отводящую часть 451, расположенную на крышке 35 ящика и контактирующую с влагой, выходящей из сквозного отверстия 438, и вторую отводящую часть 453 для направления влаги, подаваемой из первой отводящей части 451, в сквозное отверстие 438.

Вторая отводящая часть 453 может включать в себя отводящий элемент 454, выступающий к первой отводящей части 451 от верхней поверхности крышки 43 бака, сквозное отверстие 456, образованное в отводящем элементе 454 и сообщающееся со сквозным отверстием 438.

Первая отводящая часть 451 может быть выполнена в любой форме при условии, что она может направлять влагу, выходящую из сквозного отверстия 438, во вторую отводящую часть 453.

Конкретно, первая отводящая часть 451 в соответствии с настоящим изобретением может быть выполнена в форме плоской или криволинейной пластины, выступающей ко второй отводящей части 453 от крышки 35 ящика, и также может быть выполнена в форме полого стержня, имеющей открытую поверхность, обращенную ко второй отводящей части 453.

Когда первая отводящая часть 451 выполнена в форме полого стержня, полый стержень может быть выполнен различным образом. На фиг. 5 изображен вариант осуществления, в котором полый стержень выполнен в цилиндрической форме.

Когда первая отводящая часть 451 выполнена в форме плоской пластины, первая отводящая часть 451 предпочтительно расположена в сквозном отверстии 456 отводящего элемента.

Другими словами, когда первая отводящая часть 451 включает в себя множество пластин, множество пластин должно быть расположено в области, которая образована выступом сквозного отверстия 456 к крышке 35 ящика (область выступа сквозного отверстия) для подачи влаги (воды или конденсата), которая проходит во вторую отводящую часть 453 с множества пластин, в сквозное отверстие 438 через сквозное отверстие 456 элемента.

При этом, когда первая отводящая часть 451 включает в себя множество полых стержней, полые стержни должны быть расположены в области выступа сквозного отверстия.

Конкретно, когда множество полых стержней выполнено с одним и тем же центром, полый стержень, имеющий наибольшую площадь поверхности, должен быть расположен в области выступа сквозного отверстия. Однако, когда множество полых стержней не выполнено с одним и тем же центром, область, образованная множеством полых стержней, должно быть расположена в области выступа сквозного отверстия.

Первая отводящая часть 451 предпочтительно не создает помехи отверстию 355 для подачи воды независимо от формы первой отводящей части 451. Кроме того, свободные концы первой отводящей части 451 предпочтительно не создают помехи свободному концу отводящего элемента 454.

Это предотвращает проблему, заключающуюся в том, что первая отводящая часть 451 сталкивается с отводящим элементом 454 вследствие вибрации, передаваемой корпусу 41 бака, во время вращения барабана 5, и, таким образом, первая отводящая часть 451 или вторая отводящая часть 453 повреждается.

Первая отводящая часть 451 может быть выполнена из любого материала при условии, что первая отводящая часть 451 образована средствами для предотвращения прохождения воды, выходящей из бака 4, в ящик 3 (для направления воды, выходящей из бака 4, во вторую отводящую часть 453).

Когда первая отводящая часть 451 образована средствами для конденсации влаги, выходящей из бака (теплообмена с влагой, выходящей из бака 4), и направления конденсата во вторую отводящую часть 453, первая отводящая часть 451 предпочтительно выполнена из металлического материала. В этом случае вторая отводящая часть 453 может быть выполнена из упругого материала.

Отводящий узел 45 в соответствии с настоящим изобретением может дополнительно включать в себя следующие элементы для увеличения отведенного количества и сконденсированного количества влаги.

Конкретно, крышка 43 бака может дополнительно включать в себя приемную выемку 437, образованную на корпусе 431 крышки, которая является вогнутой, и на которой расположено сквозное отверстие 438. Вторая отводящая часть 453 может дополнительно включать в себя фланец 455 отводящего элемента, выступающий от наружной поверхности отводящего элемента 454 и расположенный над приемной выемкой 437, и сквозное отверстие 457 фланца, образованное во фланце 455 отводящего элемента.

Здесь первая отводящая часть 451 может быть расположена в области, которая образована за счет выступа фланца 455 отводящего элемента к крышке 35 ящика (область выступа фланца).

Другими словами, когда первая отводящая часть 451 образована пластиной, первая отводящая часть 451 может выступать к отводящему элементу 454 от крышки 45 ящика, так что первая отводящая часть 451 расположена в области выступа фланца.

При этом, когда первая отводящая часть 451 образована множеством полых стержней, множество полых стержней должно быть расположено в области выступа фланца.

Если множество полых стержней выполнено без одного и того же центра, это не является проблемой в том, чтобы ряд, о
