Способ и устройство для выполнения измерения в системе беспроводной связи

Иллюстрации

Показать все

Изобретение относится к технике связи и может использоваться в системах беспроводной связи. Технический результат состоит в повышении точности измерения. Для этого предлагается способ и устройство для выполнения измерения в системе беспроводной связи. Беспроводное устройство определяет информацию касательно типа измерения, причем тип измерения указывает один из первого объекта измерения и второго объекта измерения, и выполняет измерение, используя сигнал измерения в субкадре(ах), сконфигурированном в объекте измерения, указываемом типом измерения. Сигнал измерения включает в себя одно из сигнала обнаружения, опорного сигнала измерения (MRS) и общего для соты RS (CRS). 2 н. и 4 з.п. ф-лы, 10 ил.

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[0001] Настоящее изобретение относится к беспроводной связи и, в частности, к способу и устройству для выполнения управления и измерения радиоресурса в системе беспроводной связи.

ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ

[0002] Стандарт долгосрочного развития (LTE) проекта партнерства 3-го поколения (3GPP) является улучшенной версией стандарта универсальной системы мобильной связи (UMTS) и 3GPP версии 8. Стандарт 3GPP LTE использует множественный доступ с ортогональным частотным разделением (OFDMA) в нисходящей линии связи и использует множественный доступ с частотным разделением и одной несущей (SC-FDMA) в восходящей линии связи. Стандарт 3GPP LTE использует схему с множеством входов и множеством выходов (MIMO), обладающую вплоть до четырех антенн. В последние годы, идет обсуждение вопроса касательно стандарта усовершенствованного 3GPP LTE (LTE-A), который является развитием стандарта 3GPP LTE.

[0003] В настоящее время ускорилась коммерциализация системы 3GPP LTE (A). Системы LTE распространяются быстрее в ответ на потребности пользователей в услугах, которые могут обеспечивать более высокое качество и более высокую емкость, гарантируя мобильность, как, впрочем, и голосовые услуги. Система LTE обеспечивает низкую задержку передачи, высокую скорость передачи и емкость системы, и улучшенное покрытие.

[0004] Для увеличения емкости применительно к потребности пользователей в услугах неотъемлемым может быть увеличение полосы пропускания и для эффективного использования фрагментированных небольших полос была разработана технология агрегации несущих (CA), направленная на получение эффекта, как если бы использовалась более широкая полоса, посредством группировки множества физических не последовательных полос в частотной области. Отдельные единицы несущих, группируемые посредством агрегации несущих, известны как составляющая несущая (CC). Каждая CC задается одной полосой пропускания и центральной частотой.

[0005] Система, в которой данные передаются и/или принимаются с помощью широкой полосы пропускания посредством множества CC, именуется системой с множеством составляющих несущих (мульти-CC система) или среда CA. Система с множеством составляющих несущих реализует как узкую полосу, так и широкую полосу, посредством использования одной или более несущих. Например, когда каждая несущая соответствует полосе пропускания в 20 МГц, полоса пропускания максимум в 100 МГц может быть обеспечена посредством использования пяти несущих.

[0006] Для того чтобы управлять мульти-CC системой, требуются различные сигналы управления между базовой станицей (BS), такой как eNB (усовершенствованный Узел-B), и пользовательским устройством (UE), таким как Терминал. Также требуется эффективная планировка соты для мульти-CC системы. Также различные сигналы или эффективные схемы планировки соты требуются для осуществления передачи между eNB и UE для обеспечения уменьшения межсотовых помех и расширений несущей. Кроме того, также допустимо межузловое распределение ресурсов посредством осуществления координации между eNB для UE там, где мульти-CC агрегация реализуется при нескольких eNB/узлах. Эффективная схема работы для планировки сот, включая новую несущую, которая обязательно передает ограниченные (или исключенные) элементы управления, и UE в среде кластера небольших сот, должны быть заданы из точки измерения.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

ТЕХНИЧЕСКАЯ ЗАДАЧА

[0007] Настоящее изобретение предоставляет способ и устройство для выполнения управления сотой в системе беспроводной связи.

[0008] Настоящее изобретение также предоставляет способ и устройство для выполнения измерения и представления отчета по радиоресурсу в системе беспроводной связи.

[0009] Настоящее изобретение предоставляет способ и устройство для выполнения управления радиоресурсом или управления линией радиосвязи в системе беспроводной связи.

РЕШЕНИЕ ЗАДАЧИ

[0010] В аспекте предоставляется способ для выполнения измерения в системе беспроводной связи. Способ может включать в себя этапы, на которых: идентифицируют информацию касательно типа измерения, причем тип измерения указывает один из первого объекта измерения и второго объекта измерения; и выполняют измерение, используя сигнал измерения для объекта измерения, указываемого типом измерения.

[0011] Способ может дополнительно включать в себя этап, на котором принимают конфигурацию измерения от базовой станции, причем конфигурация измерения включает в себя информацию соты и информацию о первом объекте измерения и втором объекте измерения, причем информация соты указывает соту, к которой применяется первый объект измерения или второй объект измерения, причем первый объект измерения включает в себя первое поле субкадра и первое поле ресурса измерения, причем первое поле субкадра указывает по меньшей мере один субкадр из числа множества субкадров, в котором выполняется измерение, причем первое поле ресурса измерения указывает блок ресурса, в котором выполняется измерение, причем второй объект измерения включает в себя второе поле субкадра и второе поле ресурса измерения, причем второе поле субкадра, указывает по меньшей мере один субкадр из числа множества субкадров, в котором выполняется измерение, причем второе поле ресурса измерения указывает блок ресурса, в котором выполняется измерение.

[0012] Способ может дополнительно включать в себя то, что когда тип измерения указывает первый объект измерения, то сота, указываемая информацией соты, является сотой прерывистой передачи (DTX) применительно к сигналу измерения, а когда тип измерения указывает второй объект измерения, то сота, указываемая информацией соты, является сотой непрерывной передачи применительно к сигналу измерения.

[0013] Способ может дополнительно включать в себя то, что сигнал измерения включает в себя одно из следующего: сигнал обнаружения, опорный сигнал измерения (MRS) и общий для соты RS (CRS).

[0014] В другом аспекте, предоставляется беспроводное устройство для выполнения измерения в системе беспроводной связи. Беспроводное устройство включает в себя радиочастотный (RF) модуль для передачи и приема радиосигнала; и процессор, функционально связанный с RF модулем, при этом процессор выполнен с возможностью: определения типа измерения, указывающего ограниченное измерение; и выполнения измерения, используя сигнал измерения в субкадре, сконфигурированном в ограниченном измерении в соответствии с типом измерения.

ПРЕИМУЩЕСТВЕННЫЕ ЭФФЕКТЫ ИЗОБРЕТЕНИЯ

[0015] Данное изобретение предоставляет усовершенствованную систему связи, включающую в себя новый вид несущей (или соты) для решения проблем помех между множествами сот. Также данное изобретение предоставляет механизмы для осуществления управления, включающего в себя ограниченное измерение для нового типа несущей, при этом RS, зависимый от конкретной Соты, может не передаваться в каждом субкадре. Более подробно, данное изобретение выполняет адаптивное измерение, соответствующее индикатору измерения. Вследствие этого, данное изобретение может поддерживать преимущества, связанные с потреблением батареи, Качеством Услуги (QoS) для пользовательских устройств на краю соты и также расширяемостью несущей. Следовательно, в данном изобретении обеспечиваются более эффективные и точные планировка соты и адаптивное измерение.

[0016] КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0017] Фиг. 1 показывает систему беспроводной связи, к которой применяется настоящее изобретение.

[0018] Фиг. 2 показывает примерную концепцию для технологии агрегации несущих (CA) в соответствии с примерным вариантом осуществления настоящего изобретения.

[0019] Фиг. 3 показывает структуру элементов управления нисходящей линии связи, к которым применяется настоящее изобретение.

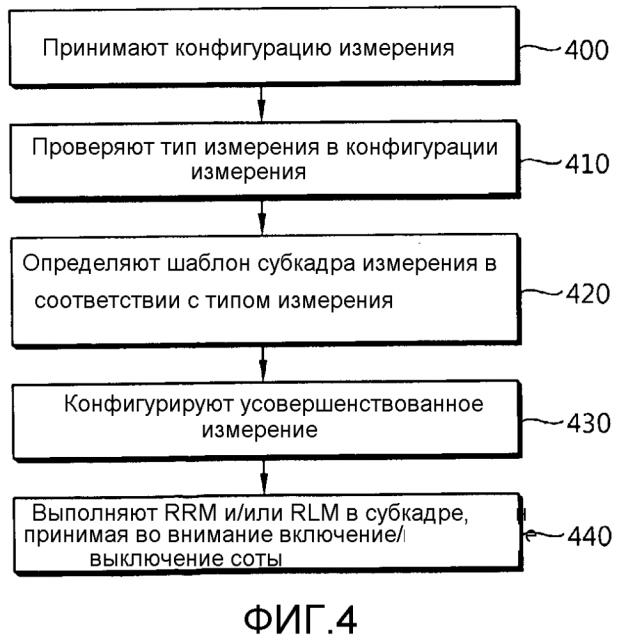

[0020] Фиг. 4 показывает примерную блок-схему для выполнения управления в соответствии с типом управления в качестве примерного варианта осуществления настоящего изобретения.

[0021] Фиг. 5 показывает примерный набор ограниченных измерений в качестве примерного варианта осуществления настоящего изобретения.

[0022] Фиг. 6 и 7 показывают примерную блок-схему для определения измерения RRM/RLM в соответствии с вариантом осуществления настоящего изобретения.

[0023] Фиг. 8 и Фиг. 9 показывают примерные измерения RRM из расчета на RB в соответствии с примерным вариантом осуществления настоящего изобретения.

[0024] Фиг. 10 показывает структурную схему, показывающую систему беспроводной связи в соответствии с примерным вариантом осуществления настоящего изобретения.

[0025] ВАРИАНТ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

[0026] Фиг. 1 показывает систему беспроводной связи, к которой применяется настоящее изобретение. Система беспроводной связи также может именоваться системой наземной сети радиодоступа UMTS (E-UTRAN) или долгосрочного развития (LTE)/LTE-A.

[0027] E-UTRAN включает в себя, по меньшей мере, одну базовую станцию 20 (BS), которая предоставляет плоскость управления и плоскость пользователя пользовательскому устройству 10 (UE). UE 10 может быть фиксированным или мобильным и может именоваться согласно другой терминологии, как, например, мобильная станция (MS), терминал пользователя (UT), абонентская станция (SS), мобильный терминал (MT), беспроводное устройство и т.д. BS 20, как правило, является фиксированной станцией, которая осуществляет связь с UE 10 и может именоваться согласно другой терминологии, как, например, усовершенствованный узел-B (eNB), базовая приемопередающая система (BTS), точка доступа и т.д.

[0028] Схемы множественного доступа, применяемые к системе беспроводной связи, не ограничиваются. А именно могут быть использованы различные схемы множественного доступа, такие как CDMA (Множественный Доступ с Кодовым Разделением), TDMA (Множественный Доступ с Временным Разделением), FDMA (Множественный Доступ с Частотным Разделением), OFDMA (Множественный Доступ с Ортогональным Частотным Разделением), SC-FDMA (FDMA с Одной Несущей), OFDMA-OFDMA, OFDMA-TDMA, OFDMA-CDMA, или подобная. Для восходящей передачи и нисходящей передачи может быть использована схема TDD (Дуплекс с Временным Разделением), при которой передача осуществляется посредством использования разного времени, или схема FDD (Дуплекс с Частотным Разделением), при которой передача осуществляется посредством использования разных частот.

[0029] BS 20 взаимно соединены посредством интерфейса X2. BS 20 также соединены посредством интерфейса S1 с усовершенствованным пакетным ядром 30 (EPC), в частности, с объектом управления мобильностью (MME), посредством S1-MME и с обслуживающим шлюзом (S-GW) посредством S1-U.

[0030] EPC 30 включает в себя MME, S-GW и шлюз сети с коммутацией пакетов (P-GW). MME обладает информацией доступа UE или информацией о возможностях UE, и такая информация, как правило, используется для управления мобильностью UE. S-GW является шлюзом, обладающим E-UTAN в качестве конечной точки. P-GW является шлюзом, обладающим PDN в качестве конечной точки.

[0031] Слои протокола радиоинтерфейса между UE и сетью могут быть классифицированы на первый слой (L1), второй слой (L2) и третий слой (L3) на основании более низких трех слоев модели взаимодействия открытых систем (OSI), которая хорошо известна в системе связи. Среди них, физический (PHY) слой, принадлежащий к первому слою, обеспечивает услугу переноса информации посредством использования физического канала, а слой управления радиоресурсом (RRC), принадлежащий к третьему слою, служит для управления радиоресурсом между UE и сетью. С этой целью, слой RRC осуществляет обмен сообщением RRC между UE и BS.

[0032] Система беспроводной связи настоящего изобретения использует слепое декодирование для детектирования Физического Канала Управления Нисходящей Линии Связи (PDCCH). Слепое декодирование является схемой, при которой требуемый идентификатор демаскируется из CRC в PDCCH для определения того, является ли PDCCH своим собственным каналом, посредством выполнения проверки ошибки CRC. eNB определяет формат PDCCH в соответствии с Информацией Управления Нисходящей Линии Связи (DCI), которая должна быть передана в UE. Впоследствии, eNB прикрепляет результат контроля циклическим избыточным кодом (CRC) к DCI и маскирует уникальный идентификатор (именуемый временным идентификатором радиодоступа (RNTI)) в CRC в соответствии с владельцем или использованием PDCCH. Например, если PDCCH служит для конкретного UE, уникальный идентификатор (например, RNTI соты (C-RNTI)) UE может быть маскирован в CRC. В качестве альтернативы, если PDCCH служит для сообщения поискового вызова, идентификатор индикатора поискового вызова (например, RNTI поискового вызова (P-RNTI)) может быть маскирован в CRC. Если PDCCH служит для информации системы (в частности, блока информации системы (SIB), который будет описан ниже), идентификатор информации системы и RNTI информации системы (например, SI-RNTI) могут быть маскированы в CRC. Для указания ответа произвольного доступа, который является ответом для передачи преамбулы произвольного доступа UE, RNTI произвольного доступа (например, RA-RNTI) может быть маскирован в CRC.

[0033] Фиг. 2 показывает примерную концепцию для технологии агрегации несущих (CA) в соответствии с примерным вариантом осуществления настоящего изобретения.

[0034] Обращаясь к Фиг. 2, иллюстрируется структура DL/UL субкадра, рассматриваемая в системе 3GPP LTE-A (Усовершенствованное LTE), при этом осуществляется агрегация нескольких CC (в данном примере, существует 3 несущие), UE может отслеживать и принимать DL сигнал/данные из нескольких DL CC одновременно. Тем не менее, даже если сота осуществляет управление N DL CC, сеть может конфигурировать UE с помощью M DL CC, при этом M≤N, так что UE, отслеживающие сигнал/данные DL, ограничиваются этими M DL CC. В дополнение, сеть может конфигурировать L DL CC в качестве основных DL CC, по которым UE должно приоритетно отслеживать/принимать DL сигнал/данные, либо специально для UE, либо специально для соты, при этом L≤M≤N. Таким образом, UE может поддерживать одну или более несущие (Несущая 1 или более Несущие 2…N) в соответствии с возможностями UE.

[0035] Далее, CC могут быть разделены на первичную составляющую несущую (PCC) и вторичную составляющую несущую (SCC) в зависимости от того, активированы они или нет. PCC является несущей, которая постоянно активирована, а SCC является несущей, которая активируется или деактивируется в соответствии с конкретными условиями. Следует отметить, что может существовать одна или более особые SCC (например, именно Супер SCC), которые не могут быть активированы или деактивированы, а наоборот, которые постоянно активированы подобно PCC. Здесь, активация относится к состоянию, при котором передаются или принимаются данные трафика, или состоянию, при котором данные трафика готовы для того, чтобы быть переданными или принятыми. Деактивация относится к состоянию, при котором данные трафика не могут быть переданы или приняты и доступно измерение или передача и прием минимальной информации. Кроме того, PCC и/или Супер SCC также могут быть активированы или деактивированы, используя указание активации/Деактивации в качестве бита. UE может сначала закрепляться на PCC в качестве Первичной обслуживающей соты (Pcell) при исходном осуществлении доступа. UE также может использовать только одну первичную составляющую несущую или одну или более вторичные составляющие несущие наряду с первичной составляющей несущей. Для UE может быть выделена первичная составляющая несущая и/или вторичная составляющая несущая от BS. Следует отметить, что когда реализуется межузловая агрегация ресурсов, UE может быть сконфигурировано с помощью Супер SCC, которая функционирует подобно PCC, как впрочем и потенциально вторичной составляющей несущей(их), от другой BS.

[0036] PCC и/или Супер SCC является несущей, посредством которой осуществляется обмен элементами первичной информации управления между BS и UE. SCC является несущей, которая выделяться в соответствии с запросом от UE или инструкцией от BS. PCC и/или Супер SCC может быть использована применительно к UE для входа в сеть и/или может быть использована для распределения SCC. PCC и/или Супер SCC может быть выбрана из числа всего набора несущих, вместо того, чтобы быть зафиксированной на конкретной несущей. Несущая, установленная в качестве SCC, также может быть изменена на PCC или Супер SCC в зависимости от сценария/настройки межузловой агрегации ресурсов.

[0037] Как описано выше, DL CC может составлять одну обслуживающую соту, и DL CC и UL CC могут составлять одну обслуживающую соту, будучи связанными друг с другом. Кроме того, первичная обслуживающая сота (PCell) соответствует PCC, а вторичная обслуживающая сота (SCell) соответствует SCC. Каждая несущая и сочетание несущих также может именоваться как каждая одна обслуживающая сота как PCell или SCell. Т.е. одна обслуживающая сота может соответствовать только одной DL CC, или может соответствовать как DL CC, так и UL CC.

[0038] Pcell является ресурсом, в котором UE исходно создает соединение (или RRC-соединение) из числа нескольких сот. Pcell служит в качестве соединения (или RRC-соединения) для сигнализации в отношении множества сот (CC) и является особой CC для управления контекстом UE, который является информацией соединения, которая относится к UE. Кроме того, когда Pcell (PCC) создает соединение с UE и, следовательно, находится в режиме RRC-соединения, PCC всегда существует в состоянии активации. SCell (SCC) является ресурсом, назначенным UE помимо Pcell (PCC). SCell является расширенной несущей для дополнительного назначения ресурса и т.д., в дополнение к PCC, и может быть разделена на состояние активации и состояние деактивации. SCell исходно находится в состоянии деактивации. Если SCell деактивирована, это включает в себя отсутствие передачи SRS по SCell, отсутствие отчета по CQI/PMI/RI/PTI для SCell, отсутствие передачи по UL-SCH по SCell, отсутствие отслеживания PDCCH по SCell, отсутствие отслеживания PDCCH по SCell. UE принимает элемент управления MAC Активации/Деактивации в данном TTI, активирующий или деактивирующий SCell.

[0039] Элемент управления MAC, включающий в себя индикатор активации, имея длину в 8 бит, используется для активации каждой обслуживающей соты. Здесь, Pcell неявно рассматривается как активированная между UE и eNB и, следовательно, Pcell дополнительно не включается в индикатор активации. Индексу Pcell всегда задано конкретное значение, и здесь предполагается, что индекс задан 0. Таким образом Scell индексируются с помощью 1, 2, 3, …, 7, при этом индекс 1 обслуживающей соты соответствует 7-му биту слева, которые являются оставшимися индексами, отличными от 0, т.е. индекса Pcell. Здесь, индекс обслуживающей соты может быть логическим индексом, который определяется относительно для каждого UE, или может быть физическим индексом для указания соты конкретной полосы частот. И система CA поддерживает неперекрестное планирование задействования несущих (планирование по самой несущей) или перекрестное планирование задействования несущих.

[0040] В системе LTE, FDD DL субкадр несущей или TDD DL субкадр начинается с нескольких символов каналов управления, таких как PDCCH, PHICH и PCFICH, и использует оставшиеся символы для передачи PDSCH. Количество OFDM-символов, используемых для каналов управления, может быть динамически указано посредством PCFICH или полу-статически посредством RRC сигнализации для UE. Т.е. CRS и каналы управления, такие как PCFICH/PDCCH/PHICH по некоторым OFDM-символам первой части, передаются посредством всех DL субкадров для конкретной новой несущей, кроме как DL субкадра, сконфигурированного для конкретной цели, например, MBSFN. Соответственно, может быть гарантирована обратная совместимость для доступа посредством существующего UE и для предоставления услуги существующему UE. В дополнение, применительно к следующей системе LTE или усовершенствованной системе связи, может быть введена новая форма несущей или соты, в которой все или некоторые из предлагаемых обратно совместимых унаследованных (от более ранних версий стандарта(ов)) сигналов и/или каналов не передаются по причинам улучшения проблемы помех между множеством сот, улучшения расширяемости несущей и увеличения степени свободы при обеспечении расширенных возможностей (например, 8Tx MIMO).

[0041] Настоящее изобретение включает в себя то, что несущая задается в качестве соты с новой формой несущей с оптимизированным типом для передачи Опорного Сигнала (RS) и каналов управления. DL ресурсы могут быть эффективно использованы для улучшения выполнения DL приема и минимизации служебных данных RS посредством приема основанных на DM-RS DL данных, передаваемых для конкретного UE способом (т.е. предварительно кодированными), и измерения состояния канала на основании конфигурируемого CSI-RS с относительно низкой плотностью, вместо пропуска или значительного уменьшения передачи фиксированного CRS с высокой плотностью, т.е. прием DL данных и измерение состояния канала зависят от передачи CRS главным образом в новой соте. Соответственно, способ выполнения планирования DL данных, используя новую соту, может быть принят во внимание посредством управления унаследованными RS, т.е. сконфигурированный в качестве DL Режима Передачи (TM) у UE, для которого была распределена новая несущая, в частности, только TM (например, TM режим 8 или 9), основанные на DM-RS, из числа выше заданных DL TM. Также может потребоваться выполнение синхронизации/слежения и различных типов измерения по новой несущей для обеспечения эффективности. Т.е. существует потребность в новой несущей для эффективной планировки соты, поскольку Pcell полностью насыщена передачей и приемом сигналов управления и опорных сигналов между eNB и UE, также Pcell требуется больше ресурсов для управления UE с еще одними Scell применительно к CA.

[0042] Кроме того, данное изобретение предусматривает то, что расширенный PDCCH (ePDCCH) может быть одним из решений ограничения применительно к передаче PDCCH или передаче новой информации управления системы связи ближайшего будущего, включающей в себя новый тип несущей. ePDCCH, который мультиплексируется с PDSCH, может быть использован как показано на Фиг. 3 для поддержки нескольких Scell в CA.

[0043] Обращаясь к Фиг. 3, ePDCCH может быть помещен в область данных, которая переправляет информацию управления. Таким образом, UE может отслеживать множество PDCCH/ePDCCH в области управления и/или области данных. Так как PDCCH передается по CCE, ePDCCH может быть передан по eCCE (расширенный CCE) в качестве агрегации некоторого количества последовательных CCE, при этом eCCE соответствует множеству REG. Если ePDCCH более эффективен, чем PDCCH, стоит иметь субкадры, где используются только ePDCCH без PDCCH. Наличие субкадров PDCCH и новых только ePDCCH, или наличие только субкадров только ePDCCH может быть в новом типе несущей как NC, которая имеет оба унаследованных LTE субкадра. Также предполагается, что MBSFN субкадры существуют в новой несущей NC. Использовать ли PDCCH в MBSFN субкадрах в NC и то, сколько OFDM-символов будет распределено, если используется, может быть сконфигурировано через RRC сигнализацию. Кроме того, также TM10 и новый TM могут быть рассмотрены для нового типа несущей. Далее, новый тип несущей относится к несущей, где все или часть унаследованных сигналов могут быть опущены или переданы другими способами. Например, новая несущая может относится к несущей, где CRS может быть опущен в некоторых субкадрах или может не передаваться PBCH. Новая несущая может не означать то, что UE Rel-11 и ниже не могут реализовывать точно такую же производительность в сравнении с унаследованной несущей из-за того, что отсутствуют некоторые свойства, такие как непрерывная CRS передача.

[0044] UE сначала определяет очередность модуляции и размер(ы) транспортного блока в физическом совместно используемом канале нисходящей линии связи, посредством считывания 5-битной схемы модуляции и кодирования/поля версии избыточности в DCI. Но новая несущая может не переносить унаследованный PDCCH, и, следовательно, ePDCCH и PDSCH могут начинаться с первого OFDM-символа в каждом субкадре. Применительно к новой несущей, могут потребоваться два подхода. Один подход состоит в полном исключении CRS и PDCCH из передачи и, следовательно, все субкадры работают на основе DM-RS и ePDCCH. Другой подход состоит в том, чтобы позволять редкую передачу CRS и PDCCH таким образом, что подмножество субкадров может переносить CRS и PDCCH или может переносить сигналы обнаружения и PDCCH. Когда CRS и PDCCH не передаются, может предполагаться, что ePDCCH и PDSCH могут начинаться в первом OFDM-символе. Таким образом, начальный OFDM-символ может меняться от субкадра к субкадру или меняться полу-статично или определяться неявно на основании некоторых других сигналов или конфигураций, таких как набор ограниченных измерений, при этом набор ограниченных измерений 0 будет предполагаться как несущий CRS, а набор ограниченных измерений 1 будет предполагаться как не несущий CRS/PDCCH и, следовательно, ePDCCH/PDSCH может начинаться в первом OFDM-символе.

[0045] Кроме того, для эффективной работы применительно к развертыванию плотной горячей точки с небольшой сотой, дополнительно может быть рассмотрено включение/выключение сот вместо динамического или полу-статического. Может предполагаться, что могут быть переданы сигналы обнаружения, которые могут иметь периодичность и/или ресурс, отличные от существующего в настоящий момент PSS/SSS/CRS или CSI-RS, которые будут использованы для идентификации соты и/или измерения. Предложение данного изобретения может быть применено к случаю, где выполняется включение/выключение соты и когда передаются сигналы обнаружения. Может предполагаться, что изобретение, применяемое к TRS/CRS, может быть применено к сигналам обнаружения без потери универсальности. TRS относится к опорным сигналам, используемым для слежения за временем/частотой (RS слежения).

[0046] Как описано, в новой несущей особый субкадр может не иметь унаследованного PDCCH и начинать PDSCH в первом OFDM-символе, при этом количество OFDM-символов, используемых в PDSCH в особом субкадре, возрастает до 8-11 с 7-10 в нормальном CP. Когда количество OFDM-символов равно или больше 11, что является основой TBS вычисления в нормальном субкадре в нормальной несущей, коэффициент масштабирования может быть увеличен до 1. Кроме того, данное изобретение предлагает использовать OFDM-символ 0, 1 для CSI-RS RE. CSI-RS может быть использован для Управления Радиоресурсами (RRM), точного слежения за временем/частотой и/или измерения помех. В условиях эксплуатации небольших сот, где небольшие соты развернуты плотно, CSI-RS в текущем техническом описании (техническое описание LTE Rel-10/11) может быть недостаточным для выполнения этих функций, так как присутствует большое количество соседних небольших сот, которые вероятно используют ортогональные ресурсы.

[0047] Применительно к данной следующей системе LTE или расширенной системе связи, данное изобретение предусматривает то, что может быть введена новая сота несущей, в которой все или некоторые из предлагаемых обратно совместимых унаследованных сигналов и/или каналов не передаются по причинам улучшения проблемы помех между множеством сот, улучшения расширяемости несущей, и увеличения степени свободы при обеспечении расширенных возможностей. Даже несмотря на то, что предложенное изобретение главным образом описывается применительно к новой соте несущей в качестве примера, оно не ограничено только новой сотой несущей. Оно может быть также применено к унаследованным несущим без потери универсальности. Более подробно, данное изобретение рассматривает случаи, где RS конкретной соты, используемый для слежения и RRM измерения, совсем не будет передаваться или будет передаваться только по подмножеству субкадров, отличному от унаследованной несущей. Для удобства, данное изобретение показывает пример, где CRS или RS слежения передается каждые 5мс (например, в субкадре #0 и #5 в каждом радиокадре). В частности, новая несущая может относится к несущей, которая выполняет включение/выключение соты, при этом eNB выключает передачи при отсутствии прикрепленной активной UE или на основании шаблона. Если это предполагается, данное изобретение показывает пример, где PSS/SSS/CRS или сигнал обнаружения, основанный на CSI-RS, передается каждые T мс с предварительно определенным значением (например, T=200).

[0048] Применительно к данной системе LTE, к которой применяется данное изобретение, три шаблона ограниченных измерений могут быть использованы следующим образом. Шаблон 1 служит для ограниченных измерений RLM и RRM по обслуживающей соте, который применяется только к PCell, Шаблон 2 служит для ограниченных измерений RRM по некоторым внутри-частотным соседним сотам, указываемым PCI, и Шаблон 3 служит для ограниченного CSI измерения.

[0049] Данное изобретение рассматривает случаи RRM, при этом новая несущая используется либо в качестве SCell, ассоциированной с унаследованной несущей PCell, либо PCell в качестве автономной операции в предположении что CRS или RS слежения будет передан в подмножестве субкадров в каждом радиокадре или сигнал обнаружения передается в подмножестве субкадров периодически.

[0050] Когда сигнал обнаружения передается менее часто чем каждые 40 мс или максимальной продолжительности что MeasSubframePattern в 200 мс, тогда может потребоваться новый шаблон субкадра Измерения. Желательно сконфигурировать битовую карту радиокадра с начальным смещением для радиокадра и также начальным смещением для индекса субкадра. Например, битовая карта из 40 бит может представлять собой 400 мс и начальное SFN и смещение субкадра также могут быть сконфигурированы, где передается сигнал обнаружения.

[0051] Здесь, измерение RRM служит главным образом для процедуры передачи обслуживания и/или измерения качества обслуживающей соты и соседних сот. Основной мотивацией наличия ограниченных измерений в унаследованной несущей является обеспечение точных или лучших результатов измерения, когда применяется методика почти пустого субкадра (ABS), так что измерение RRM по обслуживающей соте может происходить только когда ABS сконфигурирован для источника помех.

[0052] Данное изобретение рассматривает случай, где субкадр, сконфигурированный в наборе ограниченных измерений, может не нести CRS из-за нового типа несущей или функции включения/выключения соты или по другим причинам, при этом данное изобретение предлагает методики для решения того, каким образом выполнять RRM и/или RLM в таких случаях.

[0053] Даже несмотря на то, что изобретение главным образом нацелено на новый тип несущей, оно может быть применено к унаследованной несущей и/или любой другой беспроводной технологии, где применимо. Новый тип несущей может быть задан как несущая, которая не поддерживает Rel-11 или ниже LTE UE из-за отсутствия унаследованного управления и/или сигналов. Например, как ожидается унаследованные UE принимают общий для соты RS в каждом субкадре, тогда как новая несущая может не передавать общего для соты RS из-за сокращения служебных данных или функции выключения соты. Также возможно введение нового RS, используемого для измерения, такого как CSI-RS. Данное изобретение показывает, что данный RS, в качестве MRS (RS Измерения), который может относится к любому RS для измерения UE. Когда RS измерения или сигнал обнаружения вводится с включением/выключением соты, может быть рассмотрено некоторое сетевое содействие, с тем чтобы содействовать UE в определении места RS измерения или сигнала обнаружения.

[0054] Одна причина необходимости сетевого содействия состоит в том, что сота, выполняющая включение/выключение, может передавать сигнал обнаружения, который не должен быть детектирован унаследованными UE для лучшей работы унаследованных UE, и таким образом, может быть необходима информация о дополнительном/отдельном сигнале обнаружения для детектирования соты. Другая причина сетевого содействия состоит в увеличении эффективности детектирования и измерения соты, при этом UE может иметь возможность детектирования множества сот в коротком временном кадре, так что оно может экономить энергию и сокращать время прерывания. Один пример сетевого содействия может быть рассмотрен на основании MeasObjectEUTRA (объект измерения), при этом полагается, что UE выполняет измерение следуя конфигурации как в Таблице 1.

[0055] [Таблица 1]

Таблица 1
MeasObjectEUTRA ::=measTypecarrierFreqallowedMeasBandwidthpresenceAntennaPort1 SEQUENCE{MeasurementType,ARFCN-ValueEUTRA,AllowedMeasBandwidth,PresenceAntennaPort1,

neighCellConfigoffsetFreq--Список сотcellsToRemoveList--Требуется ONcellsToAddModList--Требуется ON-- Черный списокblackCellsToRemoveList--Требуется ONblackCellsToAddModList--Требуется ONcellForWhichToReportCGI--Требуется ON…,[[measCycleSCell-r10 --Требуется ONmeasSubframePatternConfigNeigh-r10MeasSubframePattemConfigNeigh-r10- Требуется ON]],[[widebandRSRQ-Meas-r11- Cond WB-RSRQ]]} NeighCellConfig,Q-OffsetRange ПО УМОЛЧАНИЮ 0ДБ,CellIndexList ОПЦИОНАЛЬНО,CellsToAddModList ОПЦИОНАЛЬНО,CellIndexList ОПЦИОНАЛЬНО,BlackCellsToAddModList ОПЦИОНАЛЬНО,PhysCellld ОПЦИОНАЛЬНО,MeasCycleSCell-r10 ОПЦИОНАЛЬНО,ОПЦИОНАЛЬНО -BOOLEAN ОПЦИОНАЛЬНО -

[0056] Здесь, MeasurementType (тип измерения) может быть задана как BOOLEAN (логическое), где {унаследованное измерение, усовершенствованное измерение}. Данная MeasurementType служит для организации различия в поведении UE при унаследованном измерении против расширенного измерения, как например, используя сигнал обнаружения или RS измерения.

[0057] Сначала, должно быть просигнализировано то, какой RS будет использован для измерения, за исключением того, когда один и тот же PSS/SSS/CRS используется для сигнала обнаружения и, следовательно, RS измерения всегда предполагается как CRS. Или вместо типа RS измерения может быть указан тип типа измерения (Rel-12 усовершенствованное измерение или Rel-11 унаследованное измерение). Если присутствуют разные соседи, при этом некоторые соседние соты поддерживают Rel-12 усовершенствованное измерение, тогда как некоторые соседние соты поддерживают только унаследованное измерение, могут быть сконфигурированы два набора measurementObject (объект измерения), один для унаследованного механизма, а другой для Rel-12 усовершенствованного измерения для одной и той же частоты. Если сконфигурировано два набора, отчеты могут также выполняться по отдельности. Или также возможен агрегированный отчет измерения, при этом тип измерения определяется или выбирается из расчета на соседнюю соту в зависимости от, либо типа несущей соседней соты, либо функциональности (например, поддерживается ли механизм усовершенствованного обнаружения или выполняется включение/выключение соты).

[0058] Если передается RS обнаружения или измерения, полоса пропускания MRS может быть конфигурируемой. Таким образом, необходимо сетевое указание в отношении полосы пропускания или MRS. Одним примером является использование «allowedMeasBandwidth» для указания полосы пропускания MRS передачи. Фактическая полоса пропускания передачи MRS может быть больше allowedMeasBandwidth. Тем не менее, UE будет выполнять измерение в отношении MRS из расчета на «allowedMeasBandwidth».

[0059] В качестве альтернативы, отдельная конфигурация для каждой целевой соты измерения также возможна. Если реализуется отдельная конфигурация, она может включать в себя весь или часть набора из нижеследующего как в Таблице 2.

[0060] [Таблица 2]

Таблица 2
Тип сигнала измеренияПолоса пропускания передачи сигнала измерения и/или частота/PRB передачи MRSПериод и/или смещение передачи сигнала измеренияID соты и/или ID кластера и/или уникальный ID, используемый для скремблирования сигнала обнаруженияКоличество портов антенны и/или используемых портов антеннысмещение SFN, если присутствуетсмещение хронометража, если присутствуетколичество субкадров в каждом интервале, несущем RS измерения

[0061] Как описано, Фиг. 4 показывает примерную блок-схему для выполнения управления в соответствии с примерным вариантом осуществления настоящего изобретения.

[0062] Обращаясь к Фиг. 4, UE выполняет управление посредством определения типа измерения, указывающего ограниченное измерение, и измерения сигнала измерения в сконфигурированном субкадре для ограниченных измерений в соответствии с типом измерения. Применительно к измерению, UE принимает конфигурацию измерения, включающую в себя объект усовершенствованного измерения для ограниченных измерений и объект унаследованного измерения в качестве набора, или по-отдельности принимает каждую конфигурацию для измерений (400).

[0063] Таким образом, UE может проверят
