Реферат

Уровень техники изобретения

Область техники

Настоящее изобретение относится к устройству управления источниками света и способу управления источниками света для управления множеством параллельно подключенных источников света.

Предпосылки создания изобретения

Недавно было предложено использовать совокупность множества светодиодов (LED), электрически соединенных параллельно, в качестве источника света для проекционного устройства отображения изображений. Параллельное соединение светодиодов позволяет приводить в действие большое число светодиодов при низком напряжении. Кроме того, включение множества светодиодов позволяет получать источник света высокой яркости. Следовательно, устройство, которое содержит источник света, состоящий из множества параллельно соединенных светодиодов, позволяет снижать энергопотребление устройства в целом по сравнению с традиционным устройством, содержащим ламповый источник света.

Устройству, содержащему множество светодиодов, необходимо управление яркостью каждого светодиода. Каждая из заявок на патент Японии №№2007-095391 (абзацы с 0013 по 0016, фиг. 1) и 2007-096113 (абзацы 0018 и 0019, фиг. 1) раскрывает технологию (именуемую далее «предшествующим уровнем А техники») управления множеством светодиодов.

К сожалению, при использовании конфигурации, содержащей блок источников света, состоящий из множества параллельно соединенных светодиодов, все светодиоды могут не загореться из-за какой-либо неисправности, возникшей лишь в одном из множества светодиодов.

Например, если короткое замыкание возникает в одном из множества светодиодов, составляющих блок источников света, светодиод, в котором имеется короткое замыкание, интенсивно снабжается током возбуждения из схемы постоянного тока.

Следовательно, все светодиоды не загорятся.

Сущность изобретения

Целью настоящего изобретения является создание устройства управления источниками света и способа управления источниками света, способных обеспечивать непрерывное излучение света источником света даже в том случае, если в любом из множества параллельно соединенных источников света возникает неисправность.

Устройство управления источниками света в соответствии с одним из аспектов настоящего изобретения управляет множеством источников света, которые соединены параллельно и излучают свет при подаче на них тока. Устройство управления источниками света содержит блок питания током, который подает ток совместно на множество источников света, первый блок считывания тока, который считывает первый ток, являющийся током, совместно подаваемым на множество источников света блоком питания током, второй блок считывания тока, который считывает второй ток, являющийся током, подаваемым, по меньшей мере, на один из множества источников света, блок переключения, имеющий функцию прекращения подачи тока на каждый из множества источников света, и контроллер, который определяет, содержит ли множество источников света неисправный источник света, на основе первого тока и второго тока. В тех случаях, когда множество источников света содержит неисправный источник света, контроллер дополнительно управляет, по меньшей мере, одним из блока питания током и блока переключения таким образом, что ток непрерывно подается на нормальный источник света, являющийся источником света из множества источников света, за исключением неисправного источника света.

В соответствии с настоящим изобретением, контроллер устанавливает, содержит ли множество параллельно соединенных источников света неисправный источник света. В тех случаях, когда множество источников света содержит неисправный источник света, контроллер управляет, по меньшей мере, одним из блока питания током и блока переключения таким образом, что ток непрерывно подается на нормальный источник света, являющийся источником света из множества источников света, за исключением неисправного источника света.

Следовательно, источник света может непрерывно излучать свет даже в том случае, если неисправность возникает в любом из множества параллельно соединенных источников света.

Эти и другие цели, признаки, аспекты и преимущества настоящего изобретения станут более понятными из нижеследующего подробного описания настоящего изобретения, ведущегося со ссылками на прилагаемые чертежи.

Краткое описание чертежей

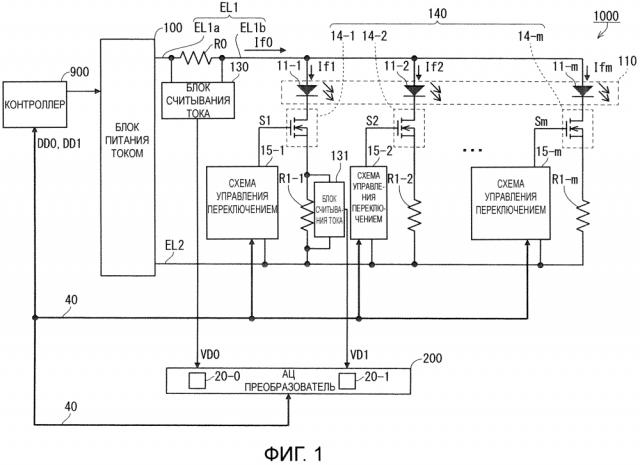

Фиг. 1 представляет собой блок-схему, иллюстрирующую конфигурацию устройства управления источниками света в соответствии с первым предпочтительным вариантом осуществления настоящего изобретения;

Фиг. 2 представляет собой блок-схему, иллюстрирующую пример конфигурации устройства управления источниками света в соответствии с первым предпочтительным вариантом осуществления настоящего изобретения;

Фиг. 3 иллюстрирует характеристики блока считывания тока в соответствии с первым предпочтительным вариантом осуществления настоящего изобретения;

Фиг. 4 представляет собой структурную схему процесса регулирования тока возбуждения; и

Фиг. 5 иллюстрирует конфигурацию устройства управления источниками света в соответствии со сравнительным примером.

Описание предпочтительных вариантов осуществления

Далее описываются предпочтительные варианты осуществления настоящего изобретения со ссылкой на чертежи. В приведенном ниже описании одни и те же компоненты обозначаются одними и теми же ссылочными позициями, что справедливо также для их наименований и функций. Следовательно, их подробное описание может быть опущено.

Сравнительный пример

Далее в качестве сравнительного примера описывается устройство управления источниками света. Фиг. 5 иллюстрирует конфигурацию устройства 2000 управления источниками света в соответствии со сравнительным примером. Устройство 2000 управления источниками света является устройством, содержащим множество источников света, электрически соединенных параллельно.

Согласно фиг. 5, устройство 2000 управления источниками света содержит блок 100N питания током, блок HON источников света и контроллер 900N.

Блок 110N источников света содержит источники света 11-1, 11-2, 11-3 и 11-4. Источники света 11-1, 11-2, 11-3 и 11-4 электрически соединены параллельно. В дальнейшем в этом документе каждый из источников света 11-1, 11-2, 11-3 и 11-4 называется также «источником 11 света». Источник 11 света представляет собой, например, светодиод.

Контроллер 900N управляет блоком 100N питания током. Контроллер 900N представляет собой, например, микрокомпьютер, такой как микропроцессор (MPU). Блок 100N питания током является схемой постоянного тока, которая подает заданный ток If0 возбуждения на блок 110N источников света в соответствии с управлением с помощью контроллера 900N. В частности, блок 100N питания током подает ток на источники света 11-1, 11-2, 11-3 и 11-4. Это побуждает каждый из источников света 11-1, 11-2, 11-3 и 11-4 излучать свет.

Яркость света, излучаемого светодиодом, изменяется в соответствии с подаваемым током. Устройство 2000 управления источниками света имеет конфигурацию, которая позволяет пользователю устанавливать ток If0 возбуждения посредством контроллера 900N с помощью, например, пользовательского интерфейса для получения заданной яркости.

К сожалению, при использовании конфигурации устройства 2000 управления источниками света все источники 11 света не загораются из-за какой-либо неисправности, возникшей лишь в одном источнике 11 света из множества источников 11 света, как указано выше.

Например, если короткое замыкание возникает в одном из четырех источников 11 света, входящих в состав блока HON источников света, источник 11 света, в котором имеется короткое замыкание, интенсивно снабжается током возбуждения из блока 100N питания током.

Предположим, что в одном из четырех источников 11 света, входящих в состав блока 110N источников света, возникла неисправность обрыва цепи. В этом случае ток, превышающий номинальный ток, может протекать через другие нормальные источники 11 света в зависимости от текущего значения тока If0 возбуждения. Это вызывает еще одну неисправность, и - в наихудшем случае - неисправность возникает во всех источниках 11 света.

Исходя из вышеизложенного, в рассматриваемых ниже вариантах осуществления решается проблема, описанная в сравнительном примере.

Первый предпочтительный вариант осуществления

Фиг. 1 представляет собой блок-схему, иллюстрирующую конфигурацию устройства 1000 управления источниками света в соответствии с первым предпочтительным вариантом осуществления настоящего изобретения. Устройство 1000 управления источниками света представляет собой, например, устройство, используемое в качестве источника света для устройства отображения изображений, которое отображает изображение. Устройство отображения изображений представляет собой, например, проекционное устройство отображения изображений. Устройство отображения изображений не ограничивается проекционным устройством отображения изображений и может представлять собой другой тип устройства отображения.

Как показано на фиг. 1, устройство 1000 управления источниками света содержит блок 100 питания током, блок 110 источников света, блок 140 переключения, считывающий резистор R0, считывающие резисторы с R1-1 по R1-m (m -, натуральное число не менее трех), блоки 130 и 131 считывания тока, схемы управления переключением с 15-1 по 15-m (m - натуральное число не менее трех), аналого-цифровой (АЦ) преобразователь 200 и контроллер 900.

Устройство 1000 управления источниками света может и не содержать блок 110 источников света. В частности, устройство 1000 управления источниками света может быть выполнено с возможностью управления внешним блоком 110 источников света.

Контроллер 900 управляет соответствующими блоками устройства 1000 управления источниками света. Контроллер 900 представляет собой, например, микрокомпьютер, такой как MPU. Контроллер 900 осуществляет различные процессы, описываемые ниже, в соответствии с заданной программой.

Блок 100 питания током соединен с электрическими линиями EL1 и EL2. Электрическая линия EL1 состоит из электрической линии EL1a и электрической линии EL1b. Электрическая линия EL1a электрически соединена с электрической линией EL1b считывающим резистором R0. Блок 100 питания током является схемой постоянного тока, которая подает заданный ток If0 возбуждения на блок 110 источников света через электрическую линию EL1. Ток If0 возбуждения представляет собой ток, побуждающий источник света, описываемый ниже, излучать свет (загораться). Блок 100 питания током изменяет текущее значение тока If0 возбуждения в соответствии с управлением с помощью контроллера 900.

Блок 110 источников света содержит источники света с 11-1 по 11-m (m - натуральное число не менее трех). Источники света с 11-1 по 11-m электрически соединены параллельно. Каждый из источников света с 11-1 по 11-m является источником света, излучающим свет заданного цвета. В дальнейшем в этом документе каждый из источников света с 11-1 по 11-m будет также называться «источником света 11». В частности, блок 110 источников света содержит m источников 11 света. Если m=4, как показано на фиг. 2, блок 110 источников света содержит четыре источника 11 света, а именно, источники света 11-1, 11-2, 11-3 и 11-4. Если m=4, источники света 11-1, 11-2, 11-3 и 11-4 электрически соединены параллельно.

Источник 11 света является светодиодом. В этом случае источник света 11 содержит два вывода. Источник 11 света излучает свет при подаче тока. Источник 11 света излучает, например, красный свет. Источник 11 света не ограничивается светодиодом и может являться, например, лазером.

Контроллер 900 управляет блоком 100 питания током для управления излучением света источников света с 11-1 по 11-m, соединенных параллельно. В частности, устройство 1000 управления источниками света управляет множеством источников 11 света, которые соединены параллельно.

Источники света с 11-1 по 11-m электрически соединены на одном выводе с блоком 100 питания током. Все источники света с 11-1 по 11-m снабжаются током If0 возбуждения от блока 100 питания током. В частности, блок 100 питания током подает ток совместно на множество источников 11 света.

Через источники света с 11-1 по 11-m протекают токи с If1 по Ifm (m - натуральное число не менее трех) соответственно. Если m=4, как показано на фиг. 2, токи If1, If2, If3 и If4 протекают через источники света 11-1, 11-2, 11-3 и 11-4 соответственно. В дальнейшем в этом документе каждый из токов с If1 по Ifm называется также «током Ifn» или «Ifn».

Источники света с 11-1 по 11-m имеют одинаковые спецификации и одинаковые характеристики. Одним из примеров спецификаций является номинальный ток. Одним из примеров спецификаций являются характеристики яркости света, излучаемого от источника 11 света в соответствии с подаваемым током. Еще одним примером характеристик является падение напряжения в режиме прямого тока (в дальнейшем в этом документе называемое также «Vf») в излучении света источника 11 света.

В дальнейшем в этом документе состояние с низким уровнем напряжения и состояние с высоким уровнем напряжения называются «Уровнем Н» и «Уровнем L» соответственно. Уровень H и уровень L также называются «Н» и «L» соответственно.

Блок 140 переключения имеет функцию прекращения подачи тока на каждый из множества источников 11 света. Блок 140 переключения содержит переключатели с 14-1 по 14-m (m натуральное число не менее трех). Переключатели с 14-1 по 14-m электрически соединены с другими выводами источников света с 11-1 по 11-m соответственно.

Если m=4, как показано на фиг. 2, блок 140 переключения содержит четыре переключателя 14, а именно, переключатели 14-1, 14-2, 14-3 и 14-4. Если m=4, переключатели 14-1, 14-2, 14-3 и 14-4 электрически соединены с другими выводами источников света 11-1, 11-2, 11-3 и 11-4 соответственно.

В дальнейшем в этом документе каждый из переключателей с 14-1 по 14-m называется также «переключателем 14». Переключатель 14 входит в проводящее состояние (включенное состояние) или непроводящее состояние (выключенное состояние) при внешнем управлении. Управлением переключателем 14 осуществляется в тех случаях, когда, например, в источнике 11 света возникает короткое замыкание, что подробно описывается ниже. Переключатель 14 представляет собой, например, полевой транзистор (FET). Переключатели с 14-1 по 14-m имеют одинаковые спецификации и одинаковые характеристики. Переключатель 14 не ограничивается полевым транзистором, а может представлять собой иное полупроводниковое устройство, которое может осуществлять избирательное переключение между включенным состоянием и выключенным состоянием.

Переключатели с 14-1 по 14-m принимают управляющие сигналы с SI по Sm соответственно, что подробно описывается ниже. В дальнейшем в этом документе каждый из управляющих сигналов с S1 по Sm называется «управляющим сигналом Sn» (n - натуральное число). Каждый переключатель 14 входит во включенное состояние (в дальнейшем в этом документе - «включается»), когда уровень принимаемого управляющего сигнала S является уровнем Н. Между тем, каждый переключатель 14 входит в выключенное состояние (в дальнейшем в этом документе - «выключается»), когда уровень принимаемого управляющего сигнала S является уровнем L.

Считывающий резистор R0 является резистором для считывания тока If0 возбуждения, подаваемого из блока 100 питания током. Считывающий резистор R0 соединен на одном выводе с электрической линией EL1a и соединен на другом выводе с электрической линией EL1b.

Считывающие резисторы с R1-1 по R1-m электрически соединены на одном выводе с переключателями с 14-1 по 14-m и электрически соединены на другом выводе с электрической линией EL2.

Если т=4, как показано на фиг. 2, считывающие резисторы R1-1, R1-2, R1-3 и R1-4 электрически соединены на одном выводе с переключателями 14-1, 14-2, 14-3 и 14-4 соответственно. Считывающие резисторы R1-1, R1-2, R1-3 и R1-4 соединены на другом выводе с электрической линией EL2.

Считывающий резистор R1-1 является резистором для считывания тока, подаваемого на источник 11-1 света, электрически соединенный со считывающим резистором R1-1 через переключатель 14-1. В дальнейшем в этом документе каждый из считывающих резисторов с Rl-1 по R1-m называется также «считывающим резистором R1». Каждый считывающий резистор R1 является резистором для считывания тока, подаваемого на источник 11 света, электрически соединенный со считывающим резистором R1 через переключатель 14.

Считывающие резисторы с R1-1 по R1-m имеют одинаковые спецификации и одинаковые характеристики. Например, считывающие резисторы с R1-1 по R1-m имеют одинаковую величину сопротивления. В частности, считывающие резисторы с R1-1 по R1-m являются резисторами, которые побуждают ток, имеющий то же текущее значение, что и текущее значение тока, протекающего через источник 11-1 света, протекать через источники света с 11-2 по 11-m соответственно. Например, если m=4, текущее значение тока, протекающего через источник 11-1 света, является таким же, как и текущие значения токов, протекающих через источники света 11-2, 11-3 и 11-4.

Блок 130 считывания тока считывает ток If0 возбуждения, совместно подаваемый на множество источников 11 света (источников света с 11-2 по 11-m) блоком 100 питания током. Иными словами, блок 130 считывания тока представляет собой схему считывания тока, имеющую функцию считывания тока. В частности, блок 130 считывания тока передает на АЦ преобразователь 200 сигнал VD0 считывания тока, указывающий уровень напряжения, который соответствует текущему значению тока (тока If0 возбуждения), протекающего через резистор R0 считывания тока.

Хотя это подробно описывается ниже, определяется, действительно ли ток, который имеет текущее значение, устанавливаемое для блока 100 питания током контроллером 900, подается на блок 110 источников света, на основе цифровых данных, описываемых ниже, которые соответствуют току, считываемому блоком 130 считывания тока.

Блок 131 считывания тока является блоком считывания тока для обнаружения неисправностей. Блок 131 считывания тока считывает ток, подаваемый на один из множества источников 11 света. В частности, блок 131 считывания тока считывает ток, подаваемый на источник 11-1 света. Иными словами, блок 131 считывания тока является блоком считывания тока, имеющим функцию считывания тока. Один вывод блока 131 считывания тока электрически соединен параллельно одному выводу резистора R1-1 считывания тока. Другой вывод блока 131 считывания тока соединен с электрической линией EL2.

В частности, блок 131 считывания тока передает на АЦ преобразователь 200 сигнал VD1 считывания тока, указывающий уровень напряжения, который соответствует текущему значению тока, протекающего через резистор R1-1 считывания тока. Кроме того, каждый из сигналов считывания тока VD0 и VD1 называется также «сигналом VDn считывания тока» или «VDn». В дальнейшем в этом документе каждый из блоков считывания тока 130 и 131 называется также «блоком DT считывания тока». В данном предпочтительном варианте осуществления блоков DT считывания тока, входящих в состав устройства 1000 управления источниками света, меньше, чем источников 11 света, входящих в состав устройства 1000 управления источниками света. Например, если устройство 1000 управления источниками света содержит два блока DT считывания тока, устройство 1000 управления источниками света содержит три или более источников 11 света.

Схемы управления переключением с 15-1 по 15-m выдают управляющие сигналы с S1 по Sm соответственно. Схемы управления переключением с 15-1 по 15-m электрически соединены с переключателями с 14-1 по 14-m соответственно. Схемы управления переключением с 15-1 по 15-m соединены с контроллером 900 через сигнальную линию 40. Сигнальная линия 4 0 является, например, шиной IIC.

Если m=4, как показано, на фиг. 2, схемы управления переключением 15-1, 15-2, 15-3 и 15-4 электрически соединены с переключателями 14-1, 14-2, 14-3 и 14-4 соответственно. Схемы управления переключением 15-1, 15-2, 15-3 и 15-4 соединены с контроллером 900 через сигнальную линию 40.

В дальнейшем в этом документе каждая из схем управления переключением с 15-1 по 15-m называется также «схемой 15 управления переключением». Каждая схема 15 управления переключением приводится в действие в ответ на управляющий сигнал (команду) от контроллера 900.

Каждая схема 15 управления переключением осуществляет управление включением или выключением соответствующего ей переключателя 14. В частности, каждая схема 15 управления переключением передает управляющий сигнал Sn уровня H или L на управляющий вывод своего соответствующего переключателя 14. Управляющий сигнал Sn является сигналом для управления включением/выключением переключателя 14.

Например, при включении переключателя 14-1 схема 15-1 управления переключением передает управляющий сигнал S1 уровня H на управляющий вывод переключателя 14-1. Между тем, например, при выключении переключателя 14-1 схема 15-1 управления переключением передает управляющий сигнал S1 уровня L на управляющий вывод переключателя 14-1.

АЦ преобразователь 200 преобразует значение напряжения (уровень напряжения) сигнала VDn считывания тока в цифровые данные (цифровое значение) на основе заданного правила, которое подробно описывается ниже. АЦ преобразователь 200 соединен с контроллером 900 через сигнальную линию 40. АЦ преобразователь 200 передает цифровые данные в контроллер 900 в ответ на запрос от контроллера 900.

Далее в качестве примера подробно описывается ток, подаваемый от блока 100 питания током, когда m=4. В соответствии с фиг. 2, как описано выше, токи If1, If2, If3 и If4 протекают через источники света 11-1, 11-2, 11-3 и 11-4 соответственно. Соотношения, представленные в выражениях 1 и 2, устанавливаются в токе If0 возбуждения и токах с If1 по If4.

Текущее значение тока If0 возбуждения, который подается с блока 100 питания током, предполагается равным, например, 12 Ампер (А). В этом случае, с учетом Выражения 2 (If1=If2=If3=If4=3A), ток величиной 3 А протекает через каждый из источников света с 11-1 по 11-4, когда переключатели с 14-1 по 14-4 включены.

Далее подробно описываются блоки 130 и 131 считывания тока. Блок 130 считывания тока имеет функцию преобразования тока (тока If0 возбуждения), протекающего через считывающий резистор R0, в сигнал VD0 считывания тока величиной от 0 до 5 В в соответствии с характеристиками на основе приведенного ниже Выражения 3. Блок 131 считывания тока имеет функцию преобразования тока If1, протекающего через считывающий резистор R1-1, в сигнал VD1 считывания тока величиной от 0 до 5 В в соответствии с характеристиками на основе приведенного ниже Выражения 3. Как указано выше, каждый из сигналов считывания тока VD0 и VD1 представлен как «сигнал VDn считывания тока» или «VDn». Кроме того, как указано выше, каждый из токов If1 и If2 представлен как «ток Ifn» или «Ifn». Сигнал VDn (n: 0, 1) считывания тока вычисляется на основе приведенного ниже Выражения 3.

В Выражении 3n в VDn и Ifn равно 0 или 1.

На фиг. 3 изображена характеристическая линия L1, указывающая характеристики Выражения 3. В частности, на фиг. 3 изображены характеристики блока DT считывания тока (блоков 130 и 131 считывания тока) в соответствии с первым предпочтительным вариантом осуществления настоящего изобретения.

Исходя из выражения 3, напряжение сигнала VDn считывания тока, передаваемого на АЦ преобразователь 200 блоками 130 и 131 считывания тока, является следующим. В одном примере в тех случаях, когда текущее значение тока блоков 130 и 131 считывания тока составляет 0 А, напряжение сигнала VDn считывания тока составляет 0 В. Еще в одном примере в тех случаях, когда текущее значение тока блоков 130 и 131 считывания тока составляет 2 А, напряжение сигнала VDn считывания тока составляет 0,4 В. Еще в одном примере в тех случаях, когда текущее значение тока блоков 130 и 131 считывания тока составляет 10 А, напряжение сигнала VDn считывания тока составляет 2,0 В.

Далее подробно описывается АЦ преобразователь 200. АЦ преобразователь 200 содержит блоки 20-0 и 20-1 преобразования в виде каналов. Блоки 20-0 и 20-1 преобразования соединены с блоками 130 и 131 считывания тока соответственно.

Блок 20-0 преобразования принимает сигнал VD0 считывания тока от блока 130 считывания тока. Блок 20-1 преобразования принимает сигнал VD1 считывания тока от блока 131 считывания тока.

Блок 20-0 преобразования преобразует принимаемый сигнал VD0 считывания тока в цифровые данные DD0. В дальнейшем в этом документе цифровые данные DD0 называются также «DD0». Блок 20-1 преобразования преобразует принимаемый сигнал VD1 считывания тока в цифровые данные DD1. В дальнейшем в этом документе цифровые данные DD1 называются также «DD1». Каждый из блоков цифровых данных DD0 и DD1 называется также «цифровыми данными DDn» или «DDn», а каждый из блоков преобразования 20-0 и 20-1 называется также «блоком 20 преобразования».

В частности, каждый блок 20 преобразования преобразует величину напряжения сигнала VDn считывания тока в цифровые данные DDn (n: 0, 1) исходя из приведенного ниже Выражения 4. Цифровые данные DDn представляют собой, например, данные, указывающие какую-либо величину в диапазоне от 0 до 250.

В выражении 4n в DDn и VDn составляет 0 или 1. Исходя из Выражений 3 и 4, устанавливается Выражение 5.

В Выражении 5n в DDn и Ifn составляет 0 или 1.

АЦ преобразователь 200 передает цифровые данные DDn в контроллер 900 в ответ на запрос от контроллера 900.

Для блоков цифровых данных DD0 и DD1 соотношение в Выражении 6 устанавливается исходя из соотношений в Выражениях 1, 2 и 5.

Когда соотношение Выражения 6 устанавливается для DD0 и DD1, источники 11 света устройства 1000 управления источниками света (блока 110 источников света) не имеют неисправностей, и каждый из источников 11 света блока 110 источников света работает нормально. Между тем, когда соотношение в Выражении 6 не устанавливается для DD0 и DD1, какой-либо из источников света с 11-1 по 11-4 имеет неисправность.

Далее описывается фактическое действие устройства 1000 управления источниками света. Сначала контроллер 900 устанавливает для блока 100 питания током текущее значение тока If0 возбуждения, подаваемого от блока 100 питания током. Затем контроллер 900 управляет схемами управления переключением с 15-1 по 15-4 таким образом, чтобы установить уровни управляющих сигналов с SI по S4, передаваемых, соответственно, от схем управления переключением с 15-1 по 15-4, на уровне Н. Таким образом, контроллер 900 управляет схемами управления переключением с 15-1 по 15-4 таким образом, что источники света с 11-1 по 11-4 снабжаются токами с If1 по If4 соответственно. Контроллер 900 в соответствии с этим побуждает каждый источник 11 света загораться на яркости, требуемой пользователем. Устройство отображения изображений отображает изображение с помощью света, излучаемого от устройства 1000 управления источниками света.

Контроллер 900 получает (обнаруживает) блоки цифровых данных DD0 и DD1 от АЦ преобразователя 200 по сигнальной линии 4 0 через равные промежутки времени. Это позволяет контроллеру 900 при необходимости измерять (вычислять) ток If0 возбуждения, подаваемый от блока 100 питания током, и ток If1, протекающий через источник 11-1 света.

В дальнейшем в этом документе текущее значение фактического тока If0 возбуждения с учетом значения цифровых данных DD0 называется также «фактическим значением тока». Кроме того, текущее значение тока If0 возбуждения, устанавливаемое контроллером 900, называется также «установленным значением тока».

Контроллер 900 следит за тем, равно ли фактическое значение тока с учетом полученных цифровых данных DD0 установленному значению тока. В дальнейшем в этом документе ситуация, в которой фактическое значение тока равно установленному значению тока, называется также «ситуацией N», а ситуация, в которой фактическое значение тока отличается от установленного значения тока, называется также «ситуацией X».

Например, контроллер 900 выполнен следующим образом: если ситуация X, в которой фактическое значение тока отличается от установленного значения тока, возникает, например, ввиду изменений в характеристиках компонентов, составляющих блок 100 питания током, контроллер 900 осуществляет процесс N для изменения установленного значения тока таким образом, чтобы фактическое значение тока равнялось требуемому значению тока. В частности, контроллер 900 действует в соответствии с программой для осуществления процесса N.

Далее описывается действие устройства 1000 управления источниками света исходя из рассматриваемого ниже предположения A1. Исходя из предположения A1, устройство 1000 управления источниками света имеет конфигурацию, изображенную на фиг. 2. В частности, исходя из предположения A1, блок 110 источников света содержит источники света 11-1, 11-2, 11-3 и 11-4. Исходя из предположения A1, номинальный ток каждого из источников света с 11-1 по 11-4 составляет 4,5 Ампера (А). В дальнейшем в этом документе номинальный ток источника 11 света называется также «номинальным значением».

В данном описании номинальное значение (номинальный ток) источника 11 света является значением, при котором источник 11 света нормально работает (излучает свет), когда через источник 11 света протекает ток, текущее значение которого меньше или равно номинальному значению. Номинальное значение (номинальный ток) источника 11 света является значением, при котором в источнике 11 света может возникнуть неисправность, когда через источник 11 света протекает ток, текущее значение которого больше номинального значения.

Исходя из предположения A1, контроллер 900 управляет блоком 100 питания током для установки текущего значения тока If0 возбуждения равным 12 А. В частности, исходя из предположения A1, установленное значение тока равно 12 А. Таким образом, исходя из предположения A1, каждый из источников света с 11-1 по 11-4 снабжается током Ifn величиной 3 А с учетом выражения 12/4, которое основано на Выражениях 1 и 2.

При этом предполагается, что, например, ситуация N сохраняется без изменений в характеристиках компонентов, составляющих блок 100 питания током. Подстановка значения (Ifn=3) исходя из предположения A1 в Выражение 5 дает DD1=10×3=30. Подстановка DD1=30 в Выражение 6 дает 120 в качестве значения цифровых данных DD0. В частности, в ситуации N значение цифровых данных DD0, получаемых контроллером 900, составляет 120.

В дальнейшем в этом документе ситуация, в которой значение цифровых данных DD0 больше 120 исходя из предположения A1, называется также «состоянием максимального тока». В состоянии максимального тока текущее значение тока If0 возбуждения больше 12 А. В дальнейшем в этом документе ситуация, в которой значение цифровых данных DD0 меньше 120 исходя из предположения A1, называется также «состоянием минимального тока». В состоянии минимального тока текущее значение тока If0 возбуждения меньше 12 А. В дальнейшем в этом документе яркость света, излучаемого блоком 110 источников света, которая необходима пользователю, называется также «целевой яркостью».

Далее описывается пример состояния максимального тока. При этом предполагается, что значение цифровых данных DD0, получаемых контроллером, равно 130. В этом случае контроллер 900 определяет, что текущее значение (фактическое значение тока) тока If0 возбуждения составляет 13 А с учетом Выражения 5. Затем контроллер 900 управляет блоком 100 питания током для установки имеющегося установленного значения тока равным меньшей величине, чем установленное значение тока, таким образом, что фактическое значение тока становится равным 12 А (то есть, таким образом, что DD0 становится равным 120).

Далее описывается пример состояния минимального тока. При этом предполагается, что значение цифровых данных DD0, получаемых контроллером, равно 110. В этом случае контроллер 900 определяет, что текущее значение (фактическое значение тока) тока If0 возбуждения составляет 11 А с учетом Выражения 5. Затем контроллер 900 управляет блоком 100 питания током для установки имеющегося установленного значения тока равным большей величине, чем установленное значение тока, таким образом, что фактическое значение тока становится равным 12 А (то есть, таким образом, что DD0 становится равным 120).

Как указано выше, контроллер 900 управляет блоком 100 питания током, чтобы получать необходимую пользователю яркость, посредством этого управляя величиной тока, подаваемого на блок 110 источников света (источник 11 света).

Контроллер 900 следит за тем, нормально ли работает каждый из источников 11 света, входящих в состав блока 110 источников света. В частности, контроллер 900 определяет, нормально ли работает каждый из источников 11 света блока 110 источников света, исходя из значений блоков цифровых данных DD0 и DD1.

Если все источники 11 света блока 110 источников света работают нормально исходя из предположения A1, текущее значение тока If0 возбуждения равно 12 А, а все значения токов If1, If2, If3 и If4 равны 3 А. В дальнейшем в этом документе состояние, в котором значения токов If1, If2, If3 и If4 равны 3 А, называется также «состоянием STa1».

В этом случае, исходя из Выражения 5, блоки цифровых данных DD0 и DD1, получаемые контроллером 900 от АЦ преобразователя 200, указывают 120 и 30 соответственно. В частности, когда соотношение в Выражении 6 устанавливается для DD0 и DD1, контроллер 900 определяет, что каждый из источников 11 света устройства 1000 управления источниками света (блока 110 источников света) работает нормально. В этом случае контроллер 900 побуждает каждый из источников 11 света блока 110 источников света непрерывно загораться в качестве источника света для отображения изображения.

Случайные неисправности источника 11 света включают в себя короткое замыкание и обрыв цепи. Сначала описывается случай, в котором в источнике 11 света возникает короткое замыкание. Короткое замыкание представляет собой неисправность, при которой два вывода источника 11 света замкнуты накоротко. Обрыв цепи представляет собой неисправность, при которой два вывода источника 11 света разомкнуты.

В дальнейшем в этом документе неисправный источник 11 света, неспособный излучать свет, который входит в состав блока 110 источников света, называется также «неисправный источником света». Неисправный источник света представляет собой источник 11 света, в котором произошло короткое замыкание, или источник 11 света, в котором произошел обрыв цепи. В дальнейшем в этом документе или источник 11 света, имеющий короткое замыкание, называется также «источником света с коротким замыканием», а источник 11 света, имеющий обрыв цепи, называется также «источником света с обрывом цепи». Кроме того, источник 11 света, не являющийся неисправным и способный нормально излучать свет, который входит в состав блока 110 источников света, называется также «нормальным источником света». Нормальный источник света представляет собой источник света из множества источников 11 света, входящих в блок 110 источников света, за исключением неисправного источника света.

В дальнейшем в этом документе путь протекания тока, побуждающего источник 11 света излучать свет, называется также «путем тока». Например, путь тока для источника 11-1 света представляет собой путь для протекания тока, побуждающего источник 11-1 света излучать свет. Например, в соответствии с фиг. 1, путь тока для источника 11-1 света представляет собой путь, проходящий от источника 11-1 света к электрической линии EL2.

В дальнейшем в этом документе переключатель 14, управляемый для идентификации источника света с коротким замыканием, называется также «переключателем определения короткого замыкания». Например, переключателями определения короткого замыкания исходя из предположения A1 являются переключатели с 14-1 по 14-4. В дальнейшем в этом документе переключатель 14, предусматриваемый на пути тока для источника света с коротким замыканием, называется также «переключателем идентификации короткого замыкания». Кроме того, ситуация, в которой переключатели из числа переключателей с 14-1 по 14-m, входящих в блок 140 переключения, за исключением переключателя идентификации короткого замыкания, остаются включенными, называется также «частично включенным состоянием». Переключатель идентификации короткого замыкания представляет собой переключатель, который изменяет значение DD1 в тех случаях, когда только переключатель идентификации короткого замыкания выключен в частично включенн
