Многоэкранное устройство отображения

Многоэкранное устройство отображения

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к многоэкранному устройству отображения, которое отображает видео на полиэкране, включающем в себя множество экранов.

Уровень техники

Одно из устройств, которые отображают видео на больших экранах, является многоэкранным устройством отображения, которое отображает видео на полиэкране, включающем в себя множество экранов. В многоэкранном устройстве отображения, множество устройств отображения видео функционируют совместно друг с другом. То есть, многоэкранный дисплей функционирует как одно устройство посредством множества устройств отображения видео. Многоэкранное устройство отображения включает в себя множество устройств отображения видео, скомпонованных в матрицу. Матрица имеет, например, три ряда и три столбца. Эта конфигурация предусматривает большие экраны.

В многоэкранном устройстве отображения, включающем в себя множество устройств отображения видео, видео на индивидуальных экранах, включенных в полиэкран, должно быть равным по яркости и качеству отображения. Таким образом, яркость и качество отображения видео, отображаемого на экранах индивидуальных устройств отображения видео, должно быть отрегулировано для каждого из устройств отображения видео. Чтобы совершить такие регулирования, должны быть заданы идентификационные номера для идентифицирования индивидуальных устройств отображения видео.

Выложенная заявка на патент Японии № 2006-254275 (параграфы 0020-0026, Фиг. 4) раскрывает способ (в дальнейшем также называемый "родственной областью техники A") для задания идентификационных номеров (ID-номеров) для индивидуальных устройств отображения, посредством использования удаленного контроллера.

В случае, когда видео отображается на полиэкране как целое, каждый из экранов, включенных в полиэкран, отображает расширенный вид части видео. В этом случае, расположение экрана каждого устройства отображения видео должно быть идентифицировано в полиэкране.

Патент Японии № 5193563 (параграфы 0069-0074, Фиг. 7) раскрывает способ (в дальнейшем называемый "родственной областью техники B") для обнаружения расположения каждого из множества устройств отображения соединенных посредством гирляндного соединения посредством, например, выделенных последовательных кабелей. В частности, согласно родственной области техники B, устройство формирования изображения захватывает изображения, отображаемые на индивидуальных устройствах отображения. Затем, расположение индивидуального устройства отображения обнаруживается на основе захваченных изображений.

Раскрытие изобретения

К сожалению, родственные области техники A и В вызывают нижеследующее проблемы. В частности, родственная область техники A, с использованием которой идентификационные номера (ID-номера), являющиеся идентификационной информацией, задаются для индивидуальных устройств отображения (устройств отображения видео), включенных в многодисплейное устройство, требует задания идентификационных номеров для индивидуальных устройств отображения видео, где каждое служит как устройство отображения, посредством использования, например, удаленного контроллера. Таким образом, задание идентификационных номеров требует длительного времени.

Родственная область техники В обеспечивает возможность быстрого задания идентификационных номеров посредством использования обнаруженного расположения каждого из устройств отображения (устройств отображения видео), тем самым разрешая проблему, возникающую из родственной области техники A.

Родственная область техники В дополнительно требует устройство формирования изображения для обнаружения расположения каждого из устройств отображения (устройств отображения видео). Таким образом, конфигурация, использующая родственную область техники В, является сложной и таким образом затратной.

Настоящее изобретение имеет целью предусмотреть многоэкранное устройство отображения, способное задавать идентификационные номера для устройств отображения видео посредством простой конфигурации.

Многоэкранное устройство отображения согласно одному аспекту настоящего изобретения включает в себя множество устройств отображения видео, скомпонованных в матрицу и соединенных посредством гирляндного соединения посредством кабеля связи, так чтобы экраны множества устройств отображения видео образовывали полиэкран, имеющий прямоугольную форму. Для множества устройств отображения видео, задается последовательность передачи, в которой информация передается между множеством устройств отображения видео через гирляндное соединение. Опорное устройство отображения видео, которое идет первым в последовательности передачи из числа множества устройств отображения видео, включает в себя блок вычисления, который вычисляет координаты множества устройств отображения видео на полиэкране на основе последовательности передачи и информации компоновки для точного определения конфигурации компоновки множества устройств отображения видео. Блок вычисления вычисляет идентификационный номер для идентифицирования каждого из множества устройств отображения видео на основе предварительно определенного правила для задания идентификационного номера каждому из множества устройств отображения видео. Опорное устройство отображения видео включает в себя блок задания, который выполняет обработку для задания идентификационного номера каждого из множества устройств отображения видео с вычисленными координатами рассматриваемому устройству отображения видео.

Согласно настоящему изобретению, блок вычисления опорного устройства отображения видео, который идет первым в последовательности передачи, вычисляет координаты множества устройств отображения видео на полиэкране на основе информации компоновки и последовательности передачи, описанных выше. Блок вычисления вычисляет идентификационный номер на основе предварительно определенного правила для задания идентификационного номера каждому из множества устройств отображения видео.

Блок задания выполняет обработку для задания идентификационного номера каждого из множества устройств отображения видео с вычисленными координатами рассматриваемому устройству отображения видео.

Например, это устраняет необходимость вычисления координат индивидуального устройства отображения видео для обыкновенного устройства формирования изображения и подобного. Таким образом, координаты индивидуального устройства отображения видео могут быть вычислены посредством простой конфигурации. Как описано выше, блок задания выполняет обработку для задания идентификационного номера каждого из устройств отображения видео с вычисленными координатами рассматриваемому устройству отображения видео. Таким образом, идентификационные номера могут быть заданы индивидуальным устройствам отображения видео посредством простой конфигурации.

Эти и другие цели, признаки, аспекты и преимущества настоящего изобретения станут более понятны из нижеследующего подробного описания настоящего изобретения при рассмотрении совместно с прилагаемыми чертежами.

Краткое описание чертежей

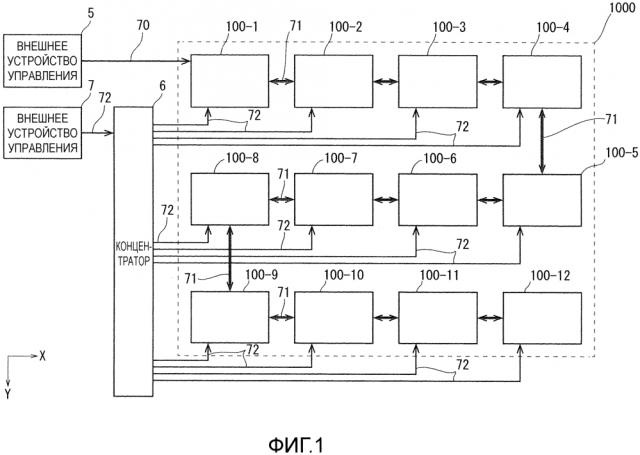

Фиг. 1 является схемой, иллюстрирующей конфигурацию многоэкранного устройства отображения согласно первому предпочтительному варианту осуществления настоящего изобретения;

Фиг. 2 является видом спереди многоэкранного устройства отображения согласно первому предпочтительному варианту осуществления настоящего изобретения;

Фиг. 3 является схемой, иллюстрирующей пример конфигурации полиэкрана согласно первому предпочтительному варианту осуществления настоящего изобретения;

Фиг. 4 является блок-схемой, иллюстрирующей конфигурацию устройства отображения видео согласно первому предпочтительному варианту осуществления настоящего изобретения;

Фиг. 5 является схемой, описывающей конфигурацию для отображения видео на полиэкране;

Фиг. 6 является схемой последовательности операций обработки BX соответствия задания идентификационной информации;

Фиг. 7 является схемой, описывающей расположение ведущего устройства;

Фиг. 8 является схемой, описывающей конфигурацию кабельного соединения в зависимости от расположения ведущего устройства;

Фиг. 9 является схемой, иллюстрирующей другой пример конфигурации соединения индивидуальных устройств отображения видео, включенных в многоэкранное устройство отображения;

Фиг. 10 является схемой, описывающей правило задания идентификационной информации для задания идентификационных номеров i;

Фиг. 11 является схемой последовательности операций обработки BM соответствия задания идентификационной информации;

Фиг. 12 является схемой последовательности операций обработки по вычислению координат;

Фиг. 13 является схемой, описывающей определение направлений в зависимости от расположения ведущего устройства;

Фиг. 14 является схемой последовательности операций обработки BM по вычислению идентификационной информации;

Фиг. 15 является схемой последовательности операций обработки BS соответствия задания идентификационной информации;

Фиг. 16 является схемой, иллюстрирующей пример идентификационных номеров i и координат P, заданных индивидуальным устройствам отображения видео;

Фиг. 17 является схемой последовательности операций обработки NX соответствия задания идентификационной информации;

Фиг. 18 является схемой, описывающей правило задания идентификационной информации для задания идентификационных адресов;

Фиг. 19 является схемой последовательности операций обработки NM соответствия задания идентификационной информации;

Фиг. 20 является схемой последовательности операций обработки NM по вычислению идентификационной информации;

Фиг. 21 является схемой последовательности операций обработки NS соответствия задания идентификационной информации;

Фиг. 22 является схемой, иллюстрирующей пример идентификационных адресов и координат P, заданных индивидуальным устройствам отображения видео; и

Фиг. 23 является схемой конфигурации аппаратных средств устройства отображения видео.

Осуществление изобретения

Со ссылкой на чертежи, нижеследующее описывает предпочтительные варианты осуществления настоящего изобретения. В описаниях ниже, одинаковые ссылочные номера указывают одинаковые составляющие компоненты, что справедливо для их названий и функций. Вследствие этого, их подробные описания могут быть опущены.

<Первый предпочтительный вариант осуществления>

Фиг. 1 является схемой, иллюстрирующей конфигурацию многоэкранного устройства 1000 отображения согласно первому предпочтительному варианту осуществления настоящего изобретения. Со ссылкой на Фиг. 1, направление X и направление Y являются ортогональными друг к другу. Направление X и направление Y, указанные на последовательных чертежах, также являются ортогональными друг к другу. Направление, включающее в себя направление X, и направление (-направление X) противоположное направлению X, в дальнейшем также называется "направлением оси X". Направление, включающее в себя направление Y, и направление (-направление Y) противоположное направлению Y, в дальнейшем также называется "направлением оси Y". Плоская поверхность, включающая в себя направление оси X и направление оси Y, в дальнейшем также называется "плоскостью X-Y".

Фиг. 1 также показывает внешние устройства 5 и 7 управления, также как и концентратор 6, которые не включены в многоэкранное устройство 1000 отображения. Внешние устройства 5 и 7 управления являются, например, персональными компьютерами (PC). Внешнее устройство 5 управления, которое будет подробно описано позднее, управляет многоэкранным устройством 1000 отображения. После задания идентификационных адресов, которые будут описаны позднее, внешнее устройство 7 управления управляет многоэкранным устройством 1000 отображения через сеть. Сетью является, например, локальная сеть (LAN). Каждое из внешних устройств 5 и 7 управления включают в себя интерфейс (в дальнейшем также называемый "операционным интерфейсом"), которым оперирует оператор. Операционным интерфейсом является, например, клавиатура. Внешнее устройство 5 управления не ограничено PC и может быть, например, удаленным контроллером.

Фиг. 2 является видом спереди многоэкранного устройства 1000 отображения согласно первому предпочтительному варианту осуществления настоящего изобретения. Как показано на Фиг. 1 и 2, многоэкранное устройство 1000 отображения включает в себя устройства 100-1, 100-2, 100-3, 100-4, 100-5, 100-6, 100-7, 100-8, 100-9, 100-10, 100-11 и 100-12 отображения видео.

Каждое из устройств 100-1, 100-2, 100-3, 100-4, 100-5, 100-6, 100-7, 100-8, 100-9, 100-10, 100-11 и 100-12 отображения видео, которые будут подробно описаны позднее, имеет одинаковую конфигурацию. Каждое из устройств 100-1, 100-2, 100-3, 100-4, 100-5, 100-6, 100-7, 100-8, 100-9, 100-10, 100-11 и 100-12 отображения видео в дальнейшем также называется "устройством 100 отображения видео".

Многоэкранное устройство 1000 отображения включает в себя двенадцать устройств 100 отображения видео. Число устройств 100 отображения видео, включенных в многоэкранное устройство 1000 отображения, не ограничивается и может составлять любое значение от двух до одиннадцати, тринадцати, или более.

В многоэкранном устройстве 1000 отображения, множество устройств 100 отображения видео функционируют совместно друг с другом, тем самым функционируя как один дисплей или множество дисплеев. Многоэкранное устройство 1000 отображения включает в себя двенадцать устройств 100 отображения видео, скомпонованных, например, в матрицу с тремя рядами и четырьмя столбцами, как показано на Фиг. 2. Множество устройств 100 отображения видео, включенных в многоэкранное устройство 1000 отображения, соединены посредством гирляндного соединения посредством кабеля 71 связи.

Последовательность, в которой информация (данные) передается между множеством устройств 100 отображения видео, которые соединены посредством гирляндного соединения, в дальнейшем также называется "последовательностью передачи". То есть, для множества устройств 100 отображения видео, включенных в многоэкранное устройство 1000 отображения, задается последовательность (последовательность передачи), в которой информация (данные) передается между множеством устройств 100 отображения видео через гирляндное соединение.

Связь согласно последовательности передачи, описанной выше, в дальнейшем также называется "гирляндной связью". При гирляндной связи, информация (данные) передается согласно последовательности передачи между множеством устройств 100 отображения видео, которые соединены посредством гирляндного соединения. Например, при гирляндной связи, информация (данные) передается в указанном порядке устройств 100-1, 100-2, 100-3, 100-4, 100-5, 100-6, 100-7, 100-8, 100-9, 100-10, 100-11 и 100-12 отображения видео. Кабель 71 связи является кабелем, выделенным для гирляндной связи.

Канал связи, образованный множеством устройств 100 отображения видео, соединенных посредством гирляндного соединения посредством кабеля 71 связи, в дальнейшем также называется "каналом SK связи". Канал SK связи является каналом связи, который следует за гирляндным соединением. Связь,

осуществляемая через канал SK связи, в дальнейшем также называется "связью SK".

Связь SK включает в себя связь в восходящем направлении и гирляндную связь. Связь в восходящем направлении является связью, которая следует последовательности, противоположной последовательности передачи, описанной выше. При связи в восходящем направлении, индивидуальные устройства 100 отображения видео передают информацию (данные) на внешнее устройство 5 управления. При связи в восходящем направлении, устройство 100-3 отображения видео, например, отправляет информацию (данные) на внешнее устройство 5 управления через кабель 70 управления, описанный ниже, и/или канал SK связи.

В частности, двенадцать устройств 100 отображения видео соединены посредством гирляндного соединения, так чтобы информация (данные) передавалась в указанном порядке устройств 100-1, 100-2, 100-3, 100-4, 100-5, 100-6, 100-7, 100-8, 100-9, 100-10, 100-11 и 100-12 отображения видео. То есть, при гирляндной связи, информация (данные) передается согласно последовательности передачи между множеством устройств 100 отображения видео, включенных в многоэкранное устройство 1000 отображения.

Номер, указывающий последовательность передачи в дальнейшем называется "последовательным номером n (n является натуральным числом)" или "последовательным номером". Последовательный номер n является порядком, в котором данные передаются между множеством устройств 100 отображения видео, включенных в многоэкранные устройства 1000 отображения. Последовательный номер n составляет 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, и 12 для устройств 100-1, 100-2, 100-3, 100-4, 100-5, 100-6, 100-7, 100-8, 100-9, 100-10, 100-11 и 100-12 отображения видео, соответственно.

Устройство 100 отображения видео, имеющее заданный ему последовательный номер, который больше на 1, чем последовательный номер другого устройства 100 отображения видео, в дальнейшем также называется "последующим смежным устройством 100 отображения видео". Устройство 100 отображения видео, имеющее заданный ему последовательный номер, который меньше на 1, чем последовательный номер другого устройства 100 отображения видео в дальнейшем также называется "предыдущим смежным устройством 100 отображения видео".

Устройство 100 отображения видео, имеющее заданный ему последовательный номер, из множества устройств 100 отображения видео, включенных в многоэкранное устройство 1000 отображения, в дальнейшем также называется "оконечным устройством отображения видео". Оконечным устройством отображения видео является, например, устройство 100-12 отображения видео. Устройства 100 отображения видео, отличные от оконечного устройства отображения видео, из множества устройств 100 отображения видео, включенных в многоэкранное устройство 1000 отображения, в дальнейшем также называется "неоконечным устройством отображения видео".

Внешнее устройство 7 управления соединено с каждым из устройств 100 отображения видео, включенных в многоэкранное устройство 1000 отображения, посредством сетевого кабеля 72 через концентратор 6. Например, как показано на Фиг. 1, внешнее устройство 7 управления соединено по сети с каждым из устройств 100-1, 100-2, 100-3, 100-4, 100-5, 100-6, 100-7, 100-8, 100-9, 100-10, 100-11 и 100-12 отображения видео посредством сетевого кабеля 72 через концентратор 6.

Таким образом, канал связи, поддерживаемый сетевым кабелем 72 и концентратором 6, образовывает сеть (в дальнейшем также называемую "сетью NW"). Сетью NW является, например, LAN. Концентратор 6 является коммутирующим концентратором, который ретранслирует данные при связи, поддерживаемой сетью.

Канал связи, образующий сеть NW, в дальнейшем также называется "каналом NK связи". Множество устройств 100 отображения видео, включенных в многоэкранное устройство 1000 отображения, соединены с внешним окружением (внешним устройством 7 управления), так чтобы образовать сеть NW с использованием канала NK связи, отдельного от канала SK связи, следуя гирляндному соединению.

Связь, поддерживаемая каналом NK связи, в дальнейшем также называется "связью по сети". При связи по сети, внешнее устройство 7 управления, например, осуществляет связь с каждым из устройств 100 отображения видео через сетевой кабель 72 и концентратор 6.

Устройством 100 отображения видео является жидкокристаллический дисплей (LCD). Устройство 100 отображения видео не ограничивается LCD и может быть рирпроекционным устройством отображения. Рирпроекционное устройство отображения предусматривает отображение посредством проецирования видео на экране с задней поверхности экрана. Индивидуальные устройства 100 отображения видео, включенные в многоэкранное устройство 1000 отображения, отображают видео на основе видеосигналов, введенных извне.

Каждое из устройств 100 отображения видео имеет прямоугольную параллелепипедную форму. Как показано на Фиг. 2, индивидуальные устройства 100 отображения видео скомпонованы в матрицу в плоскости X-Y. Индивидуальные устройства 100 отображения видео необязательно имеют прямоугольную параллелепипедную форму и могут иметь другую форму, которая обеспечивает возможность компоновки индивидуальных устройств 100 отображения видео в матрицу.

Устройства 100-1, 100-2, 100-3, 100-4, 100-5, 100-6, 100-7, 100-8, 100-9, 100-10, 100-11 и 100-12 отображения видео включают в себя экраны 10-1, 10-2, 10-3, 10-4, 10-5, 10-6, 10-7, 10-8, 10-9, 10-10, 10-11 и 10-12, соответственно.

Многоэкранное устройство 1000 отображения включает в себя полиэкран 10A, показанный на Фиг. 3. Полиэкран 10A параллелен плоскости X-Y. Как показано на Фиг. 3, полиэкран 10A является экраном, включающим в себя экраны 10-1, 10-2, 10-3, 10-4, 10-5, 10-6, 10-7, 10-8, 10-9, 10-10, 10-11 и 10-12, которые скомпонованы в матрицу. Полиэкран 10A имеет прямоугольную форму.

Каждый из экранов 10-1, 10-2, 10-3, 10-4, 10-5, 10-6, 10-7, 10-8, 10-9, 10-10, 10-11 и 10-12 в дальнейшем также называется "экраном 10". Полиэкран 10A включает в себя множество экранов 10 множества устройств 100 отображения видео, скомпонованных в матрицу. Экран 10 является экраном для отображения видео. Экран 10 является, например, листом стекла или экраном. Число экранов 10, включенных в полиэкран 10A, не ограничивается и может быть любым значением от двух до одиннадцати, тринадцати, или более.

Экран 10 индивидуального устройства 100 отображения видео, например, размещен на всей передней поверхности устройства 100 отображения видео. Таким образом, полиэкран 10A на Фиг. 3 имеет такую же форму, как плоскость X-Y многоэкранного устройства 1000 отображения на Фиг. 2.

Многоэкранное устройство 1000 отображения включает в себя множество устройств 100 отображения видео, скомпонованных в матрицу, так что экраны 10 множества устройств 100 отображения видео образуют полиэкран 10A, имеющий прямоугольную форму. Индивидуальные устройства 100 отображения видео отображают видео на экранах 10, в силу чего многоэкранное устройство 1000 отображения отображает видео на полиэкране 10A.

Нижеследующее описывает конфигурацию устройств 100 отображения видео. Фиг. 4 является блок-схемой, иллюстрирующей конфигурацию устройства 100 отображения видео согласно первому предпочтительному варианту осуществления настоящего изобретения. Фиг. 4 также показывает устройство-видеоисточник 4 и внешнее устройство 5 управления, которые не включены в устройство 100 отображения видео.

Устройство 100 отображения видео включает в себя блок 20 управления, запоминающий блок 32, контакт 34 внешнего управления, входной контакт 35a, выходной контакт 35b, блок 33 обработки связи, схему 37 ввода видео, блок 38 обработки отображения и блок 40 отображения.

Блок 20 управления управляет каждым блоком (такими как блок 33 обработки связи и блок 38 обработки отображения) устройства 100 отображения видео. Блоком 20 управления является, например, центральный процессор (CPU). Блок 20 управления включает в себя блок 21 вычисления и блок 22 задания. Блок 21 вычисления, который будет подробно описан позднее, выполняет различные виды вычисления. Блок 22 задания, который будет подробно описан позднее, задает различные виды информации.

Блок 21 вычисления и блок 22 задания, включенные в блок 20 управления, полностью или частично могут быть сконфигурированы с помощью аппаратных средств, таких как большая интегральная схема (LSI). Блок 21 вычисления и блок 22 задания полностью или частично могут быть программным модулем, исполняемым процессором, таким как CPU.

Входной контакт 35a является входным контактом для приема данных (информации) при гирляндной связи, описанной выше. Выходной контакт 35b является контактом для отправки данных (информации) при гирляндной связи. Каждый входной контакт 35a и выходной контакт 35b, в некоторых случаях, используется для приема и отправки данных (информации) для связи, отличной от гирляндной связи.

Как описано выше, множество устройств 100 отображения видео, включенных в многоэкранное устройство 1000 отображения, соединены посредством гирляндного соединения посредством кабеля 71 связи. В частности, выходной контакт 35b устройства 100 отображения видео, имеющего последовательный номер n, соединен с входным контактом 35a устройства 100 отображения видео, имеющего последовательный номер (n+1), посредством кабеля 71 связи.

В качестве примера, выходной контакт 35b устройства 100-1 отображения видео соединен с входным контактом 35a устройства 100-2 отображения видео посредством кабеля 71 связи. В качестве другого примера, выходной контакт 35b устройства 100-2 отображения видео соединен с входным контактом 35a устройства 100-3 отображения видео посредством кабеля 71 связи.

Устройство 100 отображения видео, которое идет первым в последовательности передачи из множества устройств 100 отображения видео, включенных в многоэкранное устройство 1000 отображения, в дальнейшем также называется "опорным устройством отображения видео" или "ведущим устройством". Устройство 100-1 отображения видео является опорным устройством отображения видео (ведущим устройством).

Устройства 100 отображения видео, отличные от ведущего устройства, из множества устройств 100 отображения видео, включенных в многоэкранное устройство 1000 отображения, в дальнейшем также называются "ведомыми устройствами". Например, устройства 100-2, 100-3, 100-4, 100-5, 100-6, 100-7, 100-8, 100-9, 100-10, 100-11 и 100-12 отображения видео, показанные на Фиг. 1, являются ведомыми устройствами. То есть, многоэкранное устройство 1000 отображения включает в себя одно ведущее устройство и по меньшей мере одно ведомое устройство.

Контакт 34 внешнего управления ведущего устройства включает в себя контакт (в дальнейшем также называемый "контактом связи управления"), используемый при связи с внешним устройством 5 управления. Контакт связи управления (контакт 34 внешнего управления) ведущего устройства соединен с внешним устройством 5 управления посредством кабеля 70 управления. Таким образом, ведущее устройство соединено с внешним устройством 5 управления посредством кабеля 70 управления.

Контакты 34 внешнего управления индивидуальных устройств 100 отображения видео включают в себя контакты (в дальнейшем также называемые "сетевыми контактами"), используемые при связи по сети с внешним устройством 7 управления. Сетевые контакты (контакты 34 внешнего управления) соединены с внешним устройством 7 управления (не показано) посредством сетевого кабеля 72 через концентратор 6.

Устройства 100 отображения видео имеют, в качестве режимов функционирования для связи, обычный режим и режим задания идентификационной информации. Обычный режим является режимом, в котором устройства 100 отображения видео отправляют данные (информацию) согласно

последовательности передачи, описанной выше. Режим задания идентификационной информации, который будет подробно описан позднее, является режимом для задания идентификационного номера, описанного ниже, и/или идентификационного адреса, описанного ниже, являющихся идентификационной информацией.

Устройства 100 отображения видео имеют режим ввода информации для осуществления ввода информации. Режим ввода информации включается или отключается устройствами 100 отображения видео. Устройства 100 отображения видео с режимом ввода информации во включенном состоянии способны принимать ввод информации извне.

Блок 33 обработки связи управляет различными видами связи. Блок 33 обработки связи имеет обычное состояние и состояние приостановки пересылки в восходящем направлении в качестве состояния для управления связью.

Для связи по сети, описанной выше, блок 33 обработки связи постоянно задают в обычное состояние. При связи по сети, блок 33 обработки связи отправляет данные, принятые контактом 34 внешнего управления, в блок 20 управления.

Для связи SK, описанной выше, блок 33 обработки связи выполняет нижеследующую обработку. В частности, находясь в обычном состоянии, блок 33 обработки связи ведущего устройства отправляет (пересылает) данные (сигнал), принятые контактом 34 внешнего управления, на выходной контакт 35b. Данные (сигнал), отправленные из выходного контакта 35b ведущего устройства, отправляются на видеодисплей 100 (ведомое устройство), идущий вторым в последовательности передачи.

Находясь в обычном состоянии, блок 33 обработки связи индивидуального ведомого устройства отправляет (пересылает) данные (сигнал), принятые входным контактом 35a, на выходной контакт 35b. Данные, отправленные на выходной контакт 35a, отправляются в последующее устройство 100 отображения видео (ведомое устройство), смежное для релевантного ведомого устройства.

Находясь в обычном состоянии, блок 33 обработки связи индивидуального ведомого устройства отправляет (пересылает) данные, принятые выходным контактом 35b, на входной контакт 35a. Данные, отправленные на входной контакт 35a, отправляются в предыдущее устройство 100 отображения видео (ведущее устройство или ведомое устройство), смежное для релевантного ведомого устройства.

Находясь в обычном состоянии, блок 33 обработки связи ведущего устройства отправляет, в блок 20 управления, данные, принятые контактом 34 внешнего управления, входным контактом 35a или выходным контактом 35b. Блок 33 обработки связи в обычном состоянии отправляет данные (сигнал), принятые из блока 20 управления, в контакт 34 внешнего управления, входной контакт 35a или выходной контакт 35b в соответствии с пунктом назначения (целью доставки) данных. Пунктом назначения данных является, например, внешнее устройство 5 управления, внешнее устройство 7 управления или другое устройство 100 отображения видео. Блок 33 обработки связи функционирует как блок переключения связи, который изменяет партнера по связи в зависимости от обстоятельств.

Находясь в обычном состоянии, блок 33 обработки связи индивидуального ведомого устройства отправляет, в блок 20 управления, данные, принятые входным контактом 35a или выходным контактом 35b. Блок 33 обработки связи в обычном состоянии отправляет данные (сигнал), принятые из блока 20 управления, на входной контакт 35a или выходной контакт 35b в соответствии с пунктом назначения релевантных данных.

Блок 33 обработки связи в состоянии приостановки пересылки в восходящем направлении отправляет данные, принятые выходным контактом 35b, только в блок 20 управления и не отправляет данные на входной контакт 35a. Блок 33 обработки связи в состоянии приостановки пересылки в восходящем направлении отправляет (пересылает) данные (сигнал), принятые входным контактом 35a, на выходной контакт 35b.

Схема 37 ввода видео принимает видеосигнал, выведенный устройством-видеоисточником 4, размещенном вне многоэкранного устройства 1000 отображения. Затем, схема 37 ввода видео выводит видеосигнал, преобразованный в цифровой сигнал, в блок 38 обработки отображения.

Блок 38 обработки отображения управляет блоком 40 отображения. В частности, блоком 38 обработки отображения является схема обработки изображений, которая подвергает изображение, указанное принятым видеосигналом, обработке изображений, включающей в себя регулирование качества изображения. Блок 38 обработки отображения также имеет функцию обработки изображений, включающую в себя отображение на экране дополнительной информации (OSD). Блок 38 обработки отображения преобразовывает видеосигнал, прошедший обработку изображений, в видеосигнал в формате, который может быть обработан блоком 40 отображения.

Блок 38 обработки отображения отправляет, по требованию, видеосигнал, указывающий изображение, включающее в себя информацию, такую как меню, наложенное на изображение, указанное видеосигналом, в блок 40 отображения в соответствии с командами от блока 20 управления.

Блок 40 отображения является устройством для отображения видео на экране 10 (не показано). Блок 40 отображения отображает на экране 10 изображение, указанное видеосигналом, принятым из блока 38 обработки отображения. Блоком 40 отображения является LCD-панель. Блок 40 отображения не ограничивается LCD-панелью и может быть устройством, использующим другую систему для отображения изображения. Блок 40 отображения, который может быть рирпроекционным устройством отображения, может быть, например, устройством отображения для проецирования видео на экран 10.

Как описано выше, внешнее устройство 7 управления соединено с каждым из устройств 100 отображения видео, включенных в многоэкранное устройство 1000 отображения, посредством сетевого кабеля 72 через концентратор 6. То есть, внешнее устройство 7 управления и индивидуальные устройства 100 отображения видео соединены так, чтобы образовывать сеть NW, описанную выше.

Индивидуальные устройства 100 отображения видео должны иметь заданные им отличительные идентификационные номера, для того, чтобы обеспечить внешнему устройству 5 управления возможность индивидуального управления заданным одним из устройств 100 отображения видео, включенных в многоэкранное устройство 1000 отображения. Идентификационные номера являются идентификационными номерами (ID) для идентифицирования индивидуальных устройств 100 отображения видео. Идентификационный номер в дальнейшем также называется "идентификационным номером i".

Индивидуальные устройства 100 отображения видео должны иметь заданную им отличительную идентификационную информацию, для того, чтобы обеспечить внешнему устройству 7 управления возможность индивидуального управления заданным одним из устройств 100 отображения видео, включенных в многоэкранное устройство 1000 отображения. Идентификационной информацией является идентификационный адрес для идентифицирования индивидуальных устройств 100 отображения видео в сети NW. Идентификационный адрес будет подробно описан позднее.

Предполагается, что многоэкранное устройство 1000 отображения выполняет обработку по увеличению отображения. Например, предполагается, что обработка по увеличению отображения предусматривает обработку отображения изображения G10, показанного в части (a) на Фиг. 5, на всем полиэкране 10A. Другими словами, предполагается, что многоэкранное устройство 1000 отображения выполняет обработку по предоставлению увеличенного отображения изображения G10. В этом случае, одинаковое изображение G10 отправляется на индивидуальные устройства 100 отображения видео. Каждое из устройств 100 отображения видео предоставляет увеличенное отображение соответствующей целевой области изображения G10. Например, устройство 100-1 отображения видео увеличивает изображение в области R10 из изображения G10 и отображает ее на экране 10-1 (см. часть (b) на Фиг. 5).

Для обработки по увеличению отображения, информация MJ матрицы (информация KJ компоновки, описанная ниже), последовательный номер, описанный выше, координаты P и подобное задаются заранее для индивидуальных устройств 100 отображения видео, включенных в многоэкранное устройство 1000 отображения. Информация MJ матрицы является информацией о матрице для точного определения расположений индивидуальных устройств 100 отображения видео на полиэкране 10A.

Матрица для точного определения расположений индивидуальных устройств 100 отображения видео на полиэкране 10A в дальнейшем также называется "матрицей MX". То есть, матрица MX является матрицей, соответствующей множеству устройств 100 отображения видео, скомпонованных в матрицу, так чтобы образовывать многоэкранное устройство 1000 отображения. Например, со ссылкой на Фиг. 2, многоэкранное устройство 1000 отображения включает в себя двенадцать устройств 100 отображения видео, скомпонованных в матрицу, являющуюся матрицей MX, с тремя рядами и четырьмя столбцами. Информация MJ матрицы включает в себя число рядов rw (rw является натуральным числом) и число столбцов (cl является натуральным числом) матрицы MX.

Число устройств 100 отображения видео в горизонтальном направлении (направлении оси X) в многоэкранном устройстве 1000 отображения, включающем в себя множество устройств 100 отображения видео, скомпонованных в матрицу, в дальнейшем также называется "горизонтальным числом Hm". Hm является натуральным числом. Горизонтальное число Hm равняется числу столбцов cl.

Число устройств 100 отображения видео в вертикальном направлении (направлении оси Y) в многоэкранном устройстве 1000 отображения, включающем в себя множество устройств 100 отображения видео, скомпонованных в матрицу, в дальнейшем также называется "вертикальным числом Hm". Vm является натуральным числом. Вертикальное число Vm равняется ч
